Фиат альбеа замена правой подушки двигателя видео

Содержание

Замена опор (подушек) двигателя Fiat Albea

Как понять, что пришла пора для замены подушек двигателя? Если вы заметили хотя бы один из перечисленных ниже признаков. Следует обратиться в автосервис:

  • руль и рычаг коробки вибрируют вместе с двигателем
  • на неровной дороге слышны стуки и скрежет
  • начало движения задним ходом сопровождается ударом
  • передачи переключаются рывками, иногда рычаг самопроизвольно возвращается в нейтраль – «выбивает» передачу

Доверяйте замену опор ДВС только профессионалам!

Опора (подушка) двигателя Fiat Albea представляет собой металлический – стальной либо алюминиевый – элемент с резиновой вставкой, который предназначен для фиксации агрегата к кузову автомобиля. Он может иметь форму цилиндра, блока или капли. В исправном состоянии такая опора частично гасит вибрации ДВС (двигателя внутреннего сгорания), тем самым не даёт ему смещаться, а также предотвращает преждевременный износ мотора. Замена подушек двигателя требуется при наличии малейших признаков их неисправности.

ВИДЫ ОПОР

Помимо стандартных резинометаллических, в автомобилях Fiat Albea представительского класса используют гидравлические подушки. Они имеют две камеры, разделённые подвижной мембраной. Мембрана гасит незначительные колебания, например, во время поездки по ровной трассе или на холостом ходу, а камеры, наполненные гидравлической жидкостью, устраняют сильные колебания при резком старте, торможении и преодолении неровностей. По управлению они могут быть:

  1. Механическими. Разрабатываются для каждой модели машины индивидуально: они либо обеспечивают полную шумоизоляцию кузова авто на холостых оборотах, но при движении создают недостаточное демпфирование, либо наоборот.
  2. Электронными. С помощью датчиков такие опоры способны подстроится под степень вибрации двигателя, поэтому одинаково хорошо срабатывают как при незначительных колебаниях, так и во время перегрузок.
  3. Динамические опоры являются новинкой. Внутри их корпуса находится специальная жидкость с металлическими частицами, которая под действием магнитного поля способна менять свою вязкость. Её состояние контролируется датчиками, фиксирующими информацию о скорости передвижения автомобиля, манере езды и состоянии дорожного полотна. На основании этого меняется плотность жидкости, тем самым регулируя жёсткость.

ПРИЧИНЫ НЕИСПРАВНОСТИ

Естественный износ опор двигателя Fiat Albea происходит к 100 000 км пробега. Даже если после преодоления этого километража не появилось признаков каких-либо поломок, стоит всё равно заменить подушки двигателя внутреннего сгорания на ближайшем техобслуживании авто. Опора подвергается нагрузкам на протяжении всего времени работы мотора. Её повреждения могут возникнуть при разных обстоятельствах:

  1. Экстремальный стиль вождения заставляет подушки испытывать значительные перегрузки, в несколько раз уменьшая их эксплуатационный срок.
  2. Постоянная неравномерная работа двигателя может привести к разлому каплевидной опоры.
  3. Рабочие жидкости (моторное и трансмиссионное масло, охладители, тормозная жидкость) при контакте с резиновым элементом, расплавляют его.
  4. Попадание частиц грязи между пластинами также разрушает резину, а на алюминий действует как абразив.
  5. Из-за температурных перепадов уплотнитель теряет свою пластичность: твердеет, приобретая свойства пластмассы, а затем покрывается трещинами. Такая поломка может произойти и с недавно установленными качественными деталями. Здесь потребуется повторная замена опоры двигателя Fiat Albea.
  6. Также от сильных морозов могут пострадать и алюминиевые пластины, особенно если машина долго не эксплуатировалась. На них появляются микротрещины, которые со временем приводят к разрушению элемента.
  7. Жара делает алюминий мягким, способствуя его деформации. Стальные опоры считаются более выносливыми, однако, они тоже имеют резиновый уплотнитель, способный быстро разрушаться.

ПРИЗНАКИ ИЗНОСА ПОДУШЕК

Как правило, в автомобилях Fiat Albea применяют три или четыре подушки двигателя:

  • правая и левая – крепятся к лонжеронам и кузову;
  • передняя – установлена на передней балке;
  • заднюю подушку ДВС монтируют к подрамнику или к днищу.

Однако на некоторых авто подушек всего две – правая нижняя и передняя верхняя, – а задняя является общей для ДВС и коробки передач. Некоторые симптомы неисправности опоры будут зависеть от расположения именно заднего элемента. Признаки неисправностей проявляются в зависимости от степени повреждения подушек:

  1. От работающего двигателя Fiat Albea передаётся вибрация на кузов авто, руль и рычаг КП (коробки передач).
  2. Преодоление неровностей дороги сопровождается стуками и металлическим скрежетом.
  3. При старте на задней передаче ощущается удар.
  4. Переключение диапазонов КП Fiat Albea происходит с толчками, иногда выбивает передачи.

Стоит отметить, что практически все перечисленные признаки характерны для поломок других узлов машины: например, водитель не сразу свяжет стуки на ухабах с изношенной подушкой, скорее он предположит поломку амортизационной стойки или стойки стабилизатора, а выбитую передачу — с неисправностями в самой коробке. Поэтому при появлении перечисленных признаков стоит незамедлительно обратиться в автосервис, где опытный механик сможет определить, потребуется замена опоры двигателя внутреннего сгорания или нет.

ПОСЛЕДСТВИЯ ЭКСПЛУАТАЦИИ АВТО С НЕИСПРАВНЫМИ ОПОРАМИ

Так как подушки предназначены не только для создания буфера между двигателем и кузовом Fiat Albea, но и для гашения вибраций самого ДВС, то их повышенный износ приведёт к значительному сокращению ресурса мотора. Во время работы без эластичной фиксации (подушек) вибрирующий двигатель способен сам рассинхронизировать собственные механизмы: из-за повышенного износа деталей при его работе появятся шумы и стуки. В конечном итоге ДВС либо наклонится в сторону изношенной опоры, либо опустится на защиту двигателя.

ДИАГНОСТИКА

Прежде чем отправляться на СТО, можно самостоятельно протестировать состояние опор. Верхняя подушка, как правило, хорошо видна – её можно осмотреть на предмет деформации резиновой вставки. А чтобы проверить состояние левой, правой и нижней подушки двигателя Fiat Albea понадобится помощник, который сядет за руль авто:

  1. Открываем капот.
  2. Помощник заводит машину и трогается на передаче.
  3. Через один оборот колеса плавно нажимает на тормоз и останавливается.

Если есть деформации хотя бы в одной опоре, двигатель Fiat Albea потеряет устойчивость: при старте он сместится в сторону, а при торможении – вернётся в исходное положение. В автосервисе механик осмотрит подушки на подъёмнике: определит степень износа каждой из них, сообщит клиенту, какие требуют замены.

РЕМОНТ

Опоры Fiat Albea не подлежат восстановлению, только замене. На первый взгляд, эта процедура кажется простой, как и конструкция элементов. Однако, даже у опытного механика ремонт может отнять много времени в связи с тем, что демонтировать подушку не представляется возможным из-за расположения радиатора или компрессора кондиционера. Если приходится снимать компрессор, то замена подушек (опор) двигателя дополняется услугой по заправке кондиционера. Проведение ремонтных работ может осложниться наличием ржавчины как на болтах крепления, так и в посадочном месте детали.

Во время демонтажа нижних подушек используют опору для блока двигателя и КП. При самостоятельном проведении ремонта необходимо учитывать температуру окружающей среды, ведь при сильном морозе резина твердеет. Устанавливать подушку в таком состоянии не рекомендуется.

Читать еще:  Шланги системы охлаждения приора

ПРАВИЛА ЭКСПЛУАТАЦИИ

Главным условием, соблюдение которого поможет отработать опорам положенный срок, является спокойная езда: плавное начало движение и такая же плавная остановка сведут к минимуму колебания двигателя Fiat Albea, а проезд препятствий на малой скорости не допустят его резкого смещения, соответственно, и чрезмерного усилия на сжатие подушек.

Периодическая очистка узлов крепления от грязи не даст резиновой вставке истираться, предотвратит появление коррозии в местах крепления и облегчит их демонтаж в случае замены опоры ДВС Fiat Albea. Регулярный осмотр днища кузова позволит заблаговременно определить наличие потёков рабочих жидкостей автомобиля. Как следствие, своевременное прохождение техобслуживания поможет избежать неожиданной поломки не только опоры, но и остальных узлов и систем.

ВЫБОР НОВОЙ ЗАПЧАСТИ

Левая и правая подушки ДВС Fiat Albea отработают заявленный эксплуатационный срок, если они качественные. Прежде чем приобретать новую деталь, стоит проконсультироваться с механиком, который будет проводить ремонт, либо с продавцом. Опоры имеют конструктивные различия не только корпуса, но и крепежей. Можно купить оригинальную запчасть Fiat Albea, которая указана в каталоге производителя. Контрактная (аналогичная) деталь будет стоить немного дешевле, но не уступит по качеству. Здесь разница лишь в гарантийных обязательствах по износу.

Опоры с полиуретановой вставкой, вместо резиновой, набирают популярность. Это обусловлено особой прочностью материала. Полиуретан выдерживает большие нагрузки без деформации, не подвержен температурному воздействию, не вступает в реакцию с рабочими жидкостями авто. Конечно, такая запчасть стоит дороже, но её ресурс окупает затраты.

Для замены подушки ДВС Fiat Albea не стоит использовать подозрительно дешёвую запчасть, даже если на ней указан известный производитель. Вряд ли она хорошего качества. Приобретать опору лучше у проверенных продавцов, имеющих сертификаты на реализуемую продукцию.

Ремонт передней подвески Fiat Albea своими руками

Добрый день дорогие читатели! Сегодняшний пост, я хотел бы посвятить изучению передней подвески на автомобиле Fiat Albea, дать вам все схемы передней подвески, дать рекомендации по устранению скрипов и шумов, а так-же написать пошаговые инструкции по замене передних стоек и пружин, и ремонт нижних рычагов передней подвески.

Схема передней подвески Fiat Albea

Кинематическая схема передней подвески. 1- шаровая опора; 2-ступица; 3-тормозной диск; 4-защитный кожух; 5-поворотный рычаг; 6-нижняя опорная чашка; 7- пружина подвески; 8-защитный чехол телескопической стойки; -буфер сжатия; 10-верхняя опорная чашка; 11-подшипник верхней опоры; 12- верхняя опора стойки; 13-гайка штока; 14- шток; 15- опора буфера сжатия; 16-телескопическая стойка; 17-гайка; 18-эксцентриковый болт; 19-поворотный кулак; 20-вал привода переднего колеса; 21-защитный чехол шарнира; 22-наружный шарнир вала; 23-нижний рычаг.

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Расположение элементов передней подвески на автомобиле показано на рис. 1, 2, 3, 4.

Рис. 1. 1-Верхняя опора амортизационной стойки; 2-винт; 3-резиновая крышка; 4-верхняя опорная чашка; 5, 7-шайба; 6-распорная втулка; 8-гайка

Основной элемент передней подвески – телескопическая амортизаторная стойка 1 (рис. 2), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке 1 собраны витая цилиндрическая пружина 2, буфер сжатия 4, защитный кожух 5 стойки и верхняя опора 1 (рис. 1).

Через упорный подшипник, установленный в верхней опоре, нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 3 (рис. 4) передней подвески. Рычаг передней подвески прикреплен задней частью к поперечине 2 (рис. 3) подвески с помощью сайлентблока и резиновой втулки , а передней частью через шаровую опору соединен с нижней частью поворотного кулака передней подвески. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.

Рис. 2. 1-стойка амортизационная; 2- пружина; 3-гайка; 4-буфер сжатия(отбойник); 5-защитный чехол (пыльник); 6-болт; 7-шайба

Стабилизатор поперечной устойчивости 1 с установленными на нем резиновыми подушками соединен с поперечиной 2 передней подвески и с рычагами четырьмя скобами.

Рис. 3. 1-стабилизатор поперечной устойчивости; 2-подрамник; 3-гайка; 4-внутренняя подушка; 5-наружняя подушка; 6-скоба крепления внутренней подушки; 7, 8, 10, 13, 14- винты; 9-втулка; 11-скоба; 12-шайба.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Подшипники для автомобилей с АВС и без неё отличаются друг от друга наличием магнитной полосы. Т.е. на авто с АВС можно установить подшипник без магнитной полосы, но тогда не будет работать система АВС.

Рис. 5. 1-наружный шрус; 3- гайка; 7-подшипник; 8- ступица.

ОЕМ коды деталей передней подвески Fiat Albea

Стойка передняя: оригинал;: 51702390 (без АБС), 51702389 (с АБС).
аналоги от производителя: 51708823 (без АБС); 51708824 (с АБС). Ниже так же приведены аналоги передних амортизаторов других производителей, подходящие на Албеа 100%.

Стойка передняя: оригинал;: 51702390 (без АБС), 51702389 (с АБС).
аналоги от производителя: 51708823 (без АБС); 51708824 (с АБС). M-4134 (без АБС) – (Conson, Турция); аммо имеют жёсткие характеристики, особо не отличаются от оригинала. CRX21056 (без АБС) – (Carex) FT-1013 (без АБС) – (Alco/Gober) FORCETECH PS 9710211 (с АБС) – (Maysan Mando, Турция)

Во многих каталогах опоры амортизаторов бьются наоборот и на FIAT Doblo они установлены наоборот (674- левая, 673- правая). В нашем же автомобиле верхние опоры амортизаторов установлены именно в таком порядке как приведено выше.

  1. 46464298 – отбойник амортизатора;
  2. 46777766 – резиновая прокладка под пружину;
  3. 7082812 – опора шаровая;
  4. 46748579 – сайлентблок задний правый;
  5. 46748578 – сайлентблок задний левый;
  6. 46421522 – сайлентблок передний;
  7. 51744226 – втулка стабилизатора наружная;
  8. 51769073 – рычаг подвески в сборе правый;
  9. 51769074 – рычаг подвески в сборе левый;
  10. 46828588 – кулак поворотный правый;
  11. 51759339 – кулак поворотный левый;
  12. 46776762 – подшипник ступицы (без АВС);
  13. 46532573 – подшипник ступицы (с АВС);
  14. 46738808 – втулка стабилизатора внутренняя, под стабилизатор 46738806(диаметром 22 мм);
  15. 46738807 – втулка стабилизатора внутренняя, под стабилизатор 46738805(диаметром 21 мм);
  16. 46833041 – пружина передняя.

В комплектациях автомобиля “классик” и “комфорт” передние пружины имеют более жёсткие характеристики в отличии от комплектации “база”. Внешне отличий нет, отличие заключается в маркировке пружин. На “базе” – это одна белая и две зелёных точки; “классик” и “комфорт” – это одна жёлтая и две коричневых точки.

Необходимые инструменты для замены передних стоек и пружин на Фиат Альбеа

И так для замены передних стоек и пружин Вам понадобится следующий инструмент: накидной ключ на 13 (верхнее крепление стойки),

  • накидной на 19, стяжки пружин,
  • шестигранник на 6 (открутить верхнюю гайку на 19 опоры),
  • рожковый ключ на 17 (сжимать пружины)

Пошаговая инструкция замены передних стоек и пружин на Фиат Альбеа

Перед заменой старых (убитых) стоек необходимо тщательно продиагностировать в каком состоянии выше перечисленные элементы. Чтобы потом не было печально, когда Вы снимите стойку и разберёте её на составляющие, поймёте что для ремонта не хватает новых элементов, так как старые ставить назад не имеет смысла.

При выходе из строя передних амортизационных стоек рабочая жидкость (масло) попадает на защитный резиновый пыльник, тем самым разъедая его и приводя его в негодность. Также нередки выходы из строя передних опор амортизационных стоек. В общем для замены передних стоек, кроме самих стоек могут понадобиться:

  • Демпферы (отбойники);
  • Защитный чехол (пыльник);
  • Верхние опоры амортизаторов;
  • Пружины.

Перед заменой передних стоек необходимо произвести нехитрые измерения как показано на фото ниже.

И если измеренные Вами размеры совпадают и размер от края крыла до центра оси колеса на стоящем авто равен 373 мм (фото 1) или меньше, то необходимо заменить так же и передние пружины. Потому как в этом случае вес автомобиля не подпружинен, а лежит полиуретановым отбойником на стойке и подвеска авто не работает. Для тех у кого остались сомнения в правильности расчёта, могут произвести расчёты самостоятельно. На фото 2 имеется размер полного вылета штока из стойки, фото 3 установленный на своём месте отбойник (высота нашего отбойника составляет 93 мм). 435 мм – это размер от края крыла до средины колеса при вывешенном на домкрате переднем колесе.

Читать еще:  Схема генератора камаз 5320

Оптимальный размер от края крыла до середины колеса, установленном без нагрузки на земле автомобиле, для качественной работы передней подвески составляет – 385-390 мм .

  1. Чтобы подобраться к задним амортизаторам необходимо откинуть спинки сидений и снять обшивку. Это прекрасно видно на фотографии. Тут понадобился шестигранник на “6”, ключи на 17 и 19. Поднимаем машину на домкрате, откручиваем колесо.
  2. Откручиваем гайку на штоке амортизатора из салона, откручиваем его крепления снизу… Вынимаем амортизатор… Еще немного поднимаем автомобиль на домкрате, давим на барабан тормозной вниз и достаем пружину. Также запихиваем новую, прикручиваем амортизатор.
  3. Теперь нам необходимо снять, заднее колесо
  4. Далее снимаем тормозную колодку и суппорт
  5. Снимаем старый амортизатор и на его место ставим новый
  6. Собираем все в обратной последовательности. Проделываем этот порядок с другой стороны автомобиля

Видео: Замена передних стоек Fiat Albea

Устранение скрипов в передней подвеске Fiat Albea

При возникновении характерных скрипов в передней подвеске (резиновый хруст) после преодоления автомобилем больших неровностей на дороге (пример: лежачий полицейский) первым делом стоит обратить внимание на две составляющих передней подвески, которые могут издавать данные звуки:

  • Наружные втулки стабилизатора поперечной устойчивости;
  • Передние сайлентблоки передних нижних рычагов подвески.

Соответственно пытаемся решать проблему возникновения скрипов малой кровью, для этого для начала заменяем втулки стабилизатора. Может на этом и закончатся наши поиски.

  1. Снимаем любое переднее колесо.
  2. Откручиваем центральные крепления с двух сторон стабилизатора и наружное крепление стабилизатора стой стороны где сняли колесо.
  3. Меняем втулку стабилизатора.

Ну вот и все, о чем я хотел рассказать вам про переднюю подвеску Fiat Albea. Рекомендую посмотреть видео:

Ремонт передней подвески Fiat Albea своими руками

Добрый день дорогие читатели! Сегодняшний пост, я хотел бы посвятить изучению передней подвески на автомобиле Fiat Albea, дать вам все схемы передней подвески, дать рекомендации по устранению скрипов и шумов, а так-же написать пошаговые инструкции по замене передних стоек и пружин, и ремонт нижних рычагов передней подвески.

Схема передней подвески Fiat Albea

Кинематическая схема передней подвески. 1- шаровая опора; 2-ступица; 3-тормозной диск; 4-защитный кожух; 5-поворотный рычаг; 6-нижняя опорная чашка; 7- пружина подвески; 8-защитный чехол телескопической стойки; -буфер сжатия; 10-верхняя опорная чашка; 11-подшипник верхней опоры; 12- верхняя опора стойки; 13-гайка штока; 14- шток; 15- опора буфера сжатия; 16-телескопическая стойка; 17-гайка; 18-эксцентриковый болт; 19-поворотный кулак; 20-вал привода переднего колеса; 21-защитный чехол шарнира; 22-наружный шарнир вала; 23-нижний рычаг.

Передняя подвеска независимая, рычажно-пружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости. Расположение элементов передней подвески на автомобиле показано на рис. 1, 2, 3, 4.

Рис. 1. 1-Верхняя опора амортизационной стойки; 2-винт; 3-резиновая крышка; 4-верхняя опорная чашка; 5, 7-шайба; 6-распорная втулка; 8-гайка

Основной элемент передней подвески – телескопическая амортизаторная стойка 1 (рис. 2), совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке 1 собраны витая цилиндрическая пружина 2, буфер сжатия 4, защитный кожух 5 стойки и верхняя опора 1 (рис. 1).

Через упорный подшипник, установленный в верхней опоре, нагрузка передается на кузов автомобиля. Амортизаторная стойка своей нижней частью соединена с поворотным кулаком 3 (рис. 4) передней подвески. Рычаг передней подвески прикреплен задней частью к поперечине 2 (рис. 3) подвески с помощью сайлентблока и резиновой втулки , а передней частью через шаровую опору соединен с нижней частью поворотного кулака передней подвески. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.

Рис. 2. 1-стойка амортизационная; 2- пружина; 3-гайка; 4-буфер сжатия(отбойник); 5-защитный чехол (пыльник); 6-болт; 7-шайба

Стабилизатор поперечной устойчивости 1 с установленными на нем резиновыми подушками соединен с поперечиной 2 передней подвески и с рычагами четырьмя скобами.

Рис. 3. 1-стабилизатор поперечной устойчивости; 2-подрамник; 3-гайка; 4-внутренняя подушка; 5-наружняя подушка; 6-скоба крепления внутренней подушки; 7, 8, 10, 13, 14- винты; 9-втулка; 11-скоба; 12-шайба.

Ступицы передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Подшипники для автомобилей с АВС и без неё отличаются друг от друга наличием магнитной полосы. Т.е. на авто с АВС можно установить подшипник без магнитной полосы, но тогда не будет работать система АВС.

Рис. 5. 1-наружный шрус; 3- гайка; 7-подшипник; 8- ступица.

ОЕМ коды деталей передней подвески Fiat Albea

Стойка передняя: оригинал;: 51702390 (без АБС), 51702389 (с АБС).
аналоги от производителя: 51708823 (без АБС); 51708824 (с АБС). Ниже так же приведены аналоги передних амортизаторов других производителей, подходящие на Албеа 100%.

Стойка передняя: оригинал;: 51702390 (без АБС), 51702389 (с АБС).
аналоги от производителя: 51708823 (без АБС); 51708824 (с АБС). M-4134 (без АБС) – (Conson, Турция); аммо имеют жёсткие характеристики, особо не отличаются от оригинала. CRX21056 (без АБС) – (Carex) FT-1013 (без АБС) – (Alco/Gober) FORCETECH PS 9710211 (с АБС) – (Maysan Mando, Турция)

Во многих каталогах опоры амортизаторов бьются наоборот и на FIAT Doblo они установлены наоборот (674- левая, 673- правая). В нашем же автомобиле верхние опоры амортизаторов установлены именно в таком порядке как приведено выше.

  1. 46464298 – отбойник амортизатора;
  2. 46777766 – резиновая прокладка под пружину;
  3. 7082812 – опора шаровая;
  4. 46748579 – сайлентблок задний правый;
  5. 46748578 – сайлентблок задний левый;
  6. 46421522 – сайлентблок передний;
  7. 51744226 – втулка стабилизатора наружная;
  8. 51769073 – рычаг подвески в сборе правый;
  9. 51769074 – рычаг подвески в сборе левый;
  10. 46828588 – кулак поворотный правый;
  11. 51759339 – кулак поворотный левый;
  12. 46776762 – подшипник ступицы (без АВС);
  13. 46532573 – подшипник ступицы (с АВС);
  14. 46738808 – втулка стабилизатора внутренняя, под стабилизатор 46738806(диаметром 22 мм);
  15. 46738807 – втулка стабилизатора внутренняя, под стабилизатор 46738805(диаметром 21 мм);
  16. 46833041 – пружина передняя.

В комплектациях автомобиля “классик” и “комфорт” передние пружины имеют более жёсткие характеристики в отличии от комплектации “база”. Внешне отличий нет, отличие заключается в маркировке пружин. На “базе” – это одна белая и две зелёных точки; “классик” и “комфорт” – это одна жёлтая и две коричневых точки.

Необходимые инструменты для замены передних стоек и пружин на Фиат Альбеа

И так для замены передних стоек и пружин Вам понадобится следующий инструмент: накидной ключ на 13 (верхнее крепление стойки),

  • накидной на 19, стяжки пружин,
  • шестигранник на 6 (открутить верхнюю гайку на 19 опоры),
  • рожковый ключ на 17 (сжимать пружины)

Пошаговая инструкция замены передних стоек и пружин на Фиат Альбеа

Перед заменой старых (убитых) стоек необходимо тщательно продиагностировать в каком состоянии выше перечисленные элементы. Чтобы потом не было печально, когда Вы снимите стойку и разберёте её на составляющие, поймёте что для ремонта не хватает новых элементов, так как старые ставить назад не имеет смысла.

При выходе из строя передних амортизационных стоек рабочая жидкость (масло) попадает на защитный резиновый пыльник, тем самым разъедая его и приводя его в негодность. Также нередки выходы из строя передних опор амортизационных стоек. В общем для замены передних стоек, кроме самих стоек могут понадобиться:

  • Демпферы (отбойники);
  • Защитный чехол (пыльник);
  • Верхние опоры амортизаторов;
  • Пружины.

Перед заменой передних стоек необходимо произвести нехитрые измерения как показано на фото ниже.

И если измеренные Вами размеры совпадают и размер от края крыла до центра оси колеса на стоящем авто равен 373 мм (фото 1) или меньше, то необходимо заменить так же и передние пружины. Потому как в этом случае вес автомобиля не подпружинен, а лежит полиуретановым отбойником на стойке и подвеска авто не работает. Для тех у кого остались сомнения в правильности расчёта, могут произвести расчёты самостоятельно. На фото 2 имеется размер полного вылета штока из стойки, фото 3 установленный на своём месте отбойник (высота нашего отбойника составляет 93 мм). 435 мм – это размер от края крыла до средины колеса при вывешенном на домкрате переднем колесе.

Читать еще:  Тормозной башмак для вагона вес

Оптимальный размер от края крыла до середины колеса, установленном без нагрузки на земле автомобиле, для качественной работы передней подвески составляет – 385-390 мм .

  1. Чтобы подобраться к задним амортизаторам необходимо откинуть спинки сидений и снять обшивку. Это прекрасно видно на фотографии. Тут понадобился шестигранник на “6”, ключи на 17 и 19. Поднимаем машину на домкрате, откручиваем колесо.
  2. Откручиваем гайку на штоке амортизатора из салона, откручиваем его крепления снизу… Вынимаем амортизатор… Еще немного поднимаем автомобиль на домкрате, давим на барабан тормозной вниз и достаем пружину. Также запихиваем новую, прикручиваем амортизатор.
  3. Теперь нам необходимо снять, заднее колесо
  4. Далее снимаем тормозную колодку и суппорт
  5. Снимаем старый амортизатор и на его место ставим новый
  6. Собираем все в обратной последовательности. Проделываем этот порядок с другой стороны автомобиля

Видео: Замена передних стоек Fiat Albea

Устранение скрипов в передней подвеске Fiat Albea

При возникновении характерных скрипов в передней подвеске (резиновый хруст) после преодоления автомобилем больших неровностей на дороге (пример: лежачий полицейский) первым делом стоит обратить внимание на две составляющих передней подвески, которые могут издавать данные звуки:

  • Наружные втулки стабилизатора поперечной устойчивости;
  • Передние сайлентблоки передних нижних рычагов подвески.

Соответственно пытаемся решать проблему возникновения скрипов малой кровью, для этого для начала заменяем втулки стабилизатора. Может на этом и закончатся наши поиски.

  1. Снимаем любое переднее колесо.
  2. Откручиваем центральные крепления с двух сторон стабилизатора и наружное крепление стабилизатора стой стороны где сняли колесо.
  3. Меняем втулку стабилизатора.

Ну вот и все, о чем я хотел рассказать вам про переднюю подвеску Fiat Albea. Рекомендую посмотреть видео:

Фиат альбеа замена правой подушки двигателя видео

На автомобили FIAT АLЬеа, изготовленные на предприятии группы SOLLERS ОАО «ЗМА» в Набережных Челнах и поставляемые на рынок России из Турции, устанавливают поперечно расположенный четырехцилиндровый, четырехтактный бензиновый двигатель мод. 350А1.000 рабочим объемом 1,4 л SOHC, с рядным вертикальным расположением цилиндров и жидкостным охлаждением.
Данный двигатель устанавливался на следующие модели Fiat: Linea (323), Panda (169), Panda Van (169), Punto Evo Van, Grande Punto Van (199), Idea, Qubo (225), Doblo (119), Doblo Cargo (223), Fiorino.
Так-же он устанавливался на Tata Indigo Manza и автомобили Lancia: Musa (350), Ypsilon (843).

Рис. 1. Двигатель 350А1.000 объемом 1368 см3 (вид спереди по направлению движения): 1 — ремень привода насоса гидроусилителя рулевого управления; 2 — центральная подушка опоры подвески силового агрегата; 3 — насос гидроусилителя рулевого управления; 4 — крышка ремня привода газораспределительного механизма; 5 — масляный фильтр; 6-катколлектор (в сборе с приемной трубой, термоэкран для наглядности снят); 7 — впускной коллектор; 8-управляющий датчик концентрации кислорода; 9 — крышка головки блока цилиндров; 10 — головка блока цилиндров; 11 — дроссельный узел; 12 — блок цилиндров; 13 — масляный картер; 14 — водораспределительная труба; 15 — диагностический датчик концентрации кислорода: 16 — коробка передач.

Рис. 2. Двигатель 350А1.000 объемом 1,4 л (вид сзади по направлению движения): 1 — коробка передач; 2 — стартер; 3 — дроссельный узел; 4 — впускной коллектор; 5 — приемная труба (в сборе с катколлектором); 6 — пробка отверстия для слива масла; 7 — датчик температуры всасываемого воздуха; 8 — компрессор кондиционера; 9 — генератор; 10- ремень привода генератора и компрессора кондиционера.

Характеристики двигателя Fiat Albea

Тип двигателя: 350A1.000.
Количество цилиндров, расположение: 4, в ряд
Число клапанов на цилиндр: 2
Диаметр х ход поршня, мм: 72.0 x 84.0
Объем двигателя, см3: 1368
Экологическая норма: Euro 4
Степень сжатия: 11,1 : 1 ± 0,2
Максимальная мощность, кВт (л.с.) при об/мин.: 57 (77) 6000
Максимальный крутящий момент, Н*м (кг*м) при об/мин.: 115 (11,7) 3000
Система газораспределения: 1 распредвал в головке блока цилиндров (SOHC)
Система питания: распределенный впрыск

Кривая характеристик ДВС 1,4 8V 350А1.000.

Номер двигателя находится на горизонтальном отливе на блоке цилиндров под термозащитой. Для доступа к нему необходимо снять защиту и вывернуть лямбда-зонд. Вне зависимости от новизны машины необходимо обработать номер двигателя специальным лаком, во избежание проблем в будущем.

При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление — признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъёмных колпачков клапанов. Черный дым — слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или в холодную погоду — нормальное явление. Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентилятор или просто потечет охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель — он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему поработать на холостых оборотах, при этом в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка: на перегретом двигателе гейзер из-под открытой пробки обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье.

Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжимать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях эта мера направлена лишь на то, чтобы автомобиль не тронулся, если по забывчивости включена передача. Такой прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, трогание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом стояночном тормозе, не выжимая сцепление без крайней необходимости.

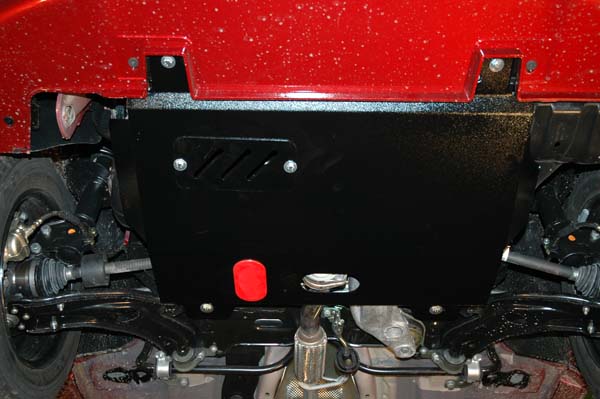

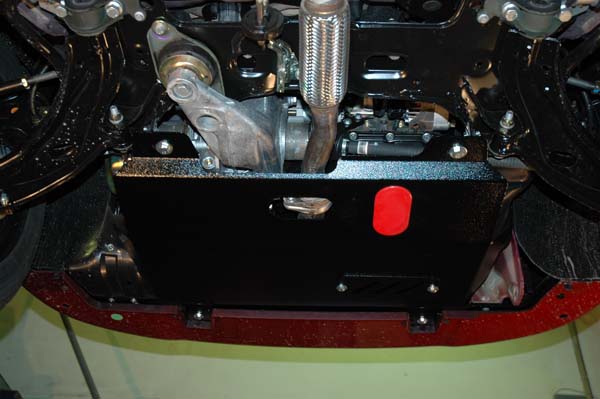

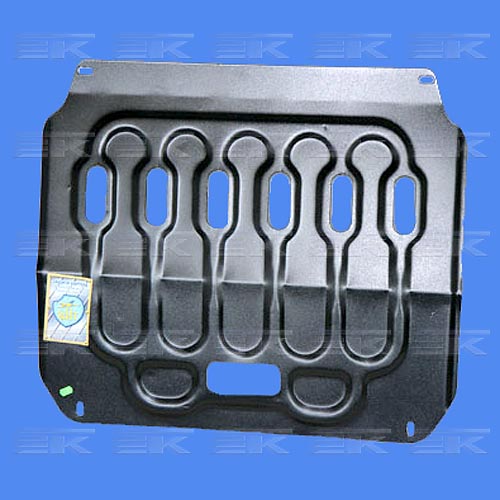

Для сохранности от повреждений масляного картера двигателя и картера коробки переменных передач рекомендуется установить защиту двигателя и КПП.

Опоры силового агрегата.

Силовой агрегат автомобиля FIAT Albea крепится к кузову в трёх точках. Первая — на резиновой подушке справа; вторая — на резиновой подушке слева и третья — на резиновой подушке сзади, закрепленных через кронштейны на картере коробки передач.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
