Ускорительный клапан тормозной системы камаз

Для чего нужен ускорительный клапан. Принцип его работы

Ускорительный клапан. Специфика работы

Ускорительный клапан нагнетает сжатый воздух в энергоаккумуляторы и выполняет функцию уменьшения времени срабатывания привода стояночного и запасного

тормозов за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска его из них в атмос­феру.

Он состоит из управляющей камеры 2, поршня 3, выпускного 1 и впускного 4 кла­панов и пружины 5 впускного клапана.

К выводу III постоянно подается сжатый воздух из ресивера. Вывод IV соединен с ручным тормозным краном,

вывод I — с полостями цилиндров пружинных энер­гоаккумуляторов, вывод II — с атмо­сферой.

В исходном положении, когда автомо­биль расторможен (рис. б), поршень 3 находится в нижнем положении, под действием сжатого воздуха выпускной клапан 1 закрыт, впускной клапан 4 отк­рыт,

так как площадь верхней части порш­ня 3 больше, чем площадь нижней, а давле­ние в полости А и камере 2 одинаково. Вывод I разобщен с атмосферным выводом II,

а поршни пружинных энергоаккумуля­торов находятся под давлением сжатого воздуха и не воздействуют на штоки тор­мозных камер.

При торможении (рис.1 в) сжатый воздух из камеры 2 через атмосферный вывод ручного тормозного крана выпу­скается в атмосферу.

С падением давления в камере 2 поршень 3 перемещается вверх, впускной клапан 4 закрывается под дейст­вием пружины 5, а выпускной клапан 1 отк­рывается.

Через вывод I и открытый вы­пускной клапан 1 полости пружинных энергоаккумуляторов сообщаются с атмо­сферным выводом II.

Давление в полостях цилиндров пружинных энергоаккумулято­ров уменьшается, пружины разжимаются, а тормозные механизмы затормажи­ваются.

Растормаживание осуществляется по­дачей сжатого воздуха от крана к выводу IV и далее в камеру 2.

Поршень 3, переме­щаясь вниз, сначала открывает выпускной клапан 1, затем впускной клапан 4.

Сжа­тый воздух поступает из ресивера в полос­ти пружинных энергоаккумуляторов.

Дав­ление в полостях цилиндров пружинных энергоаккумуляторов увеличивается, пру жины сжимаются, а тормозные механизмы растормаживаются.

Клапан ускорительный: быстрая и надежная работа пневмотормозов

Пневматический привод тормозной системы прост и эффективен в работе, однако большая длина магистралей может приводить к запаздыванию срабатывания тормозных механизмов задних осей. Эту проблему решает специальный узел — ускорительный клапан, устройству и работе которого посвящена данная статья.

Что такое ускорительный клапан?

Клапан ускорительный (УК) — управляющий компонент тормозной системы с пневмоприводом. Клапанный узел, распределяющий потоки сжатого воздуха между элементами пневмосистемы в соответствии с режимами работы тормозов.

На УК возлагается две функции:

• Сокращение времени срабатывания тормозных колесных механизмов задних осей;
• Повышение эффективности работы стояночной и запасной тормозными системами.

Данными агрегатами оборудуются грузовые транспортные средства и автобусы, реже этот агрегат используется на прицепах и полуприцепах.

Типы ускорительных клапанов

УК можно разделить на типы по применимости, способу управления и комплектации.

По применимости УК бывают двух типов:

  • Для управления контурами стояночного (ручного) и запасного тормозов;
  • Для управления элементами пневмопривода исполнительных устройств основной тормозной системы задних осей.

Наиболее часто ускорительные клапаны включаются в состав стояночной и запасной тормозных систем, исполнительными устройствами которых являются объединенные с тормозными камерами энергоаккумуляторы (ЭА). Агрегат осуществляет управление пневмоконтуром ЭА, обеспечивая быстрое стравливание воздуха при затормаживании и быструю его подачу от отдельного воздушного баллона при снятии с тормозов.

Для управления основными тормозами ускорительные клапаны используются значительно реже. В данном случае агрегат осуществляет быструю подачу сжатого воздуха из отдельного воздушного баллона к тормозным камерам при торможении и стравливания воздуха при оттормаживании.

По способу управления УК делятся на две большие группы:

  • С пневматическим управлением;
  • С электронным управлением.

Клапаны с пневмоуправлением наиболее просты и получили самое широкое распространение. Они управляются посредством изменения давления воздуха, поступающего от главного или ручного тормозных кранов. Клапаны с электронным управлением содержат электромагнитные клапаны, работой которых управляет электронный блок. Такие УК используются в транспортных средствах с различными автоматическими системами безопасности (EBS и другими).

Читать еще:  Форд куга 2 с пробегом

По комплектации УК также делятся на две группы:

  • Без дополнительных компонентов;
  • С возможностью установки шумоглушителя.

В УК второго типа предусмотрено крепление для монтажа шумоглушителя — специального приспособления, обеспечивающего снижение интенсивности шума стравливаемого воздуха. Однако рабочие характеристики обоих типов клапанов одинаковые.

Конструкция и принцип работы ускорительных клапанов

Наиболее просто устроен и функционирует УК для рабочей тормозной системы. Его основу составляет металлический корпус с тремя патрубками, внутри которого располагается поршень и связанные с ним выпускной и перепускной клапаны. Подробнее конструкцию и работу УК этого типа рассмотрим на примере универсальной модели 16.3518010.

Подключается узел следующим образом: вывод I — к управляющей магистрали пневмосистемы (от главного тормозного крана), вывод II — к ресиверу, вывод III — к тормозной магистрали (к камерам). Работает клапан просто. Во время движения ТС в управляющей магистрали наблюдается низкое давление, поэтому поршень 1 поднят, выпускной клапан 2 открыт и тормозная магистраль через вывод III и канал 7 связана с атмосферой, тормозные механизмы расторможены. При торможении давление в управляющей магистрали и в камере «А» повышается, поршень 1 движется вниз, клапан 2 входит в соприкосновение с седлом 3 и толкает перепускной клапан 4, что заставляет его отойти от седла 5. В результате вывод II соединяется с камерой «Б» и выводом III — воздух из ресивера направляется к тормозным камерам, происходит затормаживание автомобиля. При растормаживании давление в управляющей магистрали падает и наблюдаются описанные выше события — тормозная магистраль через вывод III соединяется с каналом 7 и воздух из тормозных камер выводится в атмосферу, ТС растормаживается.

УК, предназначенный для «ручника» и запасного тормоза, устроен аналогично, однако он управляется не главным тормозным краном, а ручным тормозным краном («ручником»). Принцип работы этого узла рассмотрим на примере соответствующего агрегата автомобилей КАМАЗ. Его вывод I соединен с магистралью ЭА задних тормозных механизмов, вывод II — с атмосферой, вывод III — с ресивером, вывод IV — с магистралью ручного тормозного крана. Во время движения автомобиля на выводы III и IV подается воздух под высоким давлением (от одного ресивера, поэтому давление здесь одинаково), но площадь верхней поверхности поршня 3 больше нижней, поэтому он находится в нижнем положении. Выпускной клапан 1 закрыт, а впускной клапан 4 открыт, выводы I и III сообщаются через камеру «А», а атмосферный вывод II закрыт — в ЭА подается сжатый воздух, их пружины сжаты и система расторможена.

При постановке ТС на стояночный тормоз или при срабатывании запасной тормозной системы давление на выводе IV снижается (воздух стравливается ручным краном), поршень 3 поднимается, выпускной клапан открывается, а впускной, напротив, закрывается. Это приводит к соединению выводов I и II и разобщению выводов I и III — воздух из ЭА стравливается в атмосферу, пружины в них разжимаются и приводят к затормаживанию ТС. При снятии с ручника процессы протекают в обратном порядке.

УК с электронным управлением могут работать так же, как описано выше, или управляться электронным блоком в соответствии с заложенными алгоритмами. Но в целом они решают те же задачи, что и клапаны с пневматическим управлением.

Как нетрудно заметить, ускорительный клапан выполняет функции реле — он управляет удаленными от главного тормозного крана или ручного крана компонентами пневмосистемы, предотвращая потери давления в длинных магистралях. Именно это обеспечивает быстрое и надежное срабатывание тормозных механизмов на задних осях автомобиля.

Читать еще:  Устройство редуктора томасетто 2 поколения

Вопросы выбора и ремонта ускорительного клапана

В процессе эксплуатации автомобиля УК, как и другие компоненты пневмосистемы, подвергается значительным нагрузкам, поэтому его следует периодически осматривать на предмет повреждений, возникновения утечек воздуха и т.д. При появлении утечек (о чем свидетельствует характерный шипящий звук) или повреждений клапан необходимо отремонтировать или заменить в сборе.

При замене необходимо устанавливать агрегаты тех типов и моделей, которые рекомендованы автопроизводителем. Если принимается решение об установке аналогов оригинального клапана, то новый узел должен соответствовать оригинальному характеристиками и установочными размерами. При иных характеристиках клапан может некорректно работать и не обеспечивать эффективного функционирования тормозной системы.

При правильном выборе ускорительного клапана и своевременном его техническом обслуживании тормозная система автомобиля или автобуса будет работать надежно, обеспечивая необходимый комфорт и безопасность.

Зил -130

Зил самосвал

Ускорительный клапан ЗИЛ-КАМАЗ

Ускорительный клапан

Ускорительный клапан служит для уменьшения времени наполнения сжатым воздухом пружинных энергоаккумуляторов и выпуска воздуха из них непосредственно через ускорительный клапан в окружающую среду.

Ускорительный клапан установлен на лонжероне рамы автомобиля. Клапан закреплен гайками, навинченными на два удлиненных болта, соединяющих верхний и нижний корпус клапана.

ускорительный клапан

СОДЕРЖАНИЕ

1. Принцип работы

2. Разборка сборка клапана

3. Проверка на работоспособность

4. Основные неисправности

Принцип работы

Сжатый воздух из воздушных баллонов подается к вводу 1. Ввод 2 соединен с тормозным краном стояночной тормозной системы, а вывод 3 с пружинными энергоаккумуляторами.

Если нет давления в выводе 2, поршень 9 находится в крайнем верхнем положении. Впускной клапан 11 закрыт под действием пружины, а выпускной клапан 7 открыт. Через открытый выпускной клапан цилиндры пружинных энергоаккумуляторов сообщаются с атмосферным выводом 4.

СМОТРИТЕ ВИДЕО

При подаче сжатого воздуха от тормозного крана к выводу 2 воздух поступает в полость а. Поршень 9 под действием с жатого воздуха движется вниз, закрывает выпускной клапан 7 и открывает впускной клапан 11 от седла 10. Заполнение цилиндров пружинных аккумуляторов сжатым воздухом происходит от воздушных баллонов через вывод 1 и открытый впускной клапан 11. Давление в выводе 2 устанавливается в соответствии с положением рукоятки тормозного крана.

Необходимую пропорциональность управляющего и входного давлений обеспечивает ступенчатый поршень 9. При достижении в выводе 3 давление, пропорционально давлению в выводе 2, поршень 9 перемещается вверх до момента закрытия впускного клапана 11, движущегося под действием пружины. При снижении давления в управляющей магистрали, т.е. в выводе 2, поршень 9 под действием более высокого давления в выводе 3 перемещается вверх и открывается от выпускного клапана 7. Сжатый воздух из пружинных аккумуляторов выходит в атмосферу через открытый выпускной клапан 7 и атмосферный вывод 4, отжимая клапан 1.

ремкомплект крана

Разборка сборка

Установить клапан в тиски атмосферным выводом вверх и зажать корпус. Снять круглогубцами стопорное кольцо 10 и вынуть из корпуса 2 направляющий колпачок 3, пружину 11 и корпус 4 с клапанами 5 и 8.

Отвернуть болты 12 и снять корпус 2. Для демонтажа поршня 7 необходимо в выводе 2 подать воздух под давлением 0,05 МПа, прикрыв рукой сверху поршень 7.

После разборки детали ускорительного клапана надо промыть, просушить и осмотреть. На поверхности корпусных деталей не допускается наличие трещин, сколов и других заметных дефектов. Детали надо очистить от ржавчины и грязи. Все резиновые детали необходимо заменить новыми.

Перед сборкой клапана детали надо смазать смазкой циатим -221. Сборку клапанов, резиновых колец нужно аккуратно устанавливать без повреждения. Сборка клапана проводится в обратном порядке разборки.

Сборку клапанов, резиновых уплотнительных колец и других резиновых деталей надо производить осторожно, не допуская их повреждения. Наличие на поверхности этих деталей рисок, порезов и других дефектов не допускается.

Читать еще:  Шлем с наушниками для мотоцикла

ускорительный клапан

Проверка ускорительного клапана на работоспособность.

Установить клапана на испытательный стенд и подключить по схеме, показанной на рис. 11.50

Подать воздух под давлением 0,75 МПа (7,5 ктс/см2) в вывод 1. Трижды подать и выпустить воздух под давлением 0,75, МПа (7,5 Кгс/см2) : вывод 2. Давление воздуха в выводе 3 ; должно изменяться от нуля до 0,75 МПа (7,5 кгс/см2) Повышать давление в выводе 11 от нуля до 0,030…0,045 Мпа (0,30…0‚45 кгс/см2), при этом : выводе 111 должно появиться давление.

При достижении в выводе Ц давления 0,66…0,7 МПа (6,6…7,0 кгс/№2) давление >: выводе 1 должно стать 0,73 МПа (7,3 ктс/ем2). При понижении давления в выводе И до нуля,‹давление в выводе 111 должно также упасть до нуля.

Основные неисправности клапана.

  1. При включении ручника стояночной системы сбрасывает весь воздух. Причина в заклинивании клапана при сбросе воздуха. Клапан клинит от накопившейся грязи пыли через нижний пыльник ускорительного клапана.
  2. Травит воздух из под клапана. Замерзание конденсата внутри клапана, износ резиновых манжет.

СМОТРИТЕ ВИДЕО

Запчасти КАМАЗ



Клапан ускорительный тормозной системы автомобилей КамАЗ

ИП Гараев Г. М.
Тел.: 8552 77-60-30

ООО БашТехАвто
Тел.: 347 233-94-99

ИП Девятовский О.Н.
Тел.: 8552 44-53-00
Моб.: 8-960 074 1208

ООО Алистэк
Тел.: 8552 92-60-15
Моб.: 8-919-648-0763

ООО Лорри-Транс
Тел.: 8552 44-85-50
Моб.: 8-(953) 488-11-00

Клапан ускорительный предназначен для уменьшения времени срабатывания привода запасной тормозной системы за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска воздуха из них непосредственно через ускорительный клапан в атмосферу. Клапан установлен на внутренней стороне лонжерона рамы автомобиля КамАЗ в зоне задней тележки.

Устройство ускорительного клапана показано на рис. 307. К выводу III подается сжатый воздух из ресивера. Вывод IV соединен с управляющим прибором — тормозным краном обратного действия с ручным управлением, а вывод I — с пружинным энергоаккумулятором. При отсутствии давления в выводе IV поршень 3 находится в верхнем положении. Впускной клапан 4 закрыт под действием пружины 5, а выпускной клапан 1 открыт. Через открытый выпускной клапан 1 и вывод I пружинные энергоаккумуляторы сообщаются с атмосферным выводом II. Автомобиль заторможен пружинными энергоаккумуляторами.

При подаче сжатого воздуха к выводу IV от ручного тормозного крана он поступает в надпоршневое пространство — камеру 2. Поршень 3 под действием сжатого воздуха движется вниз, сначала закрывает выпускной клапан 1 и затем открывает впускной клапан 4. Заполнение цилиндров пружинных энергоаккумуляторов, присоединенных к выводу I, прозводится сжатым воздухом от ресивера через вывод III и открытый впускной клапан 4.

Пропорциональность управляющего давления на выводе IV и выходного давления на выводе I осуществляется поршнем 3. При достижении в выводе I давления, соответствующего давлению на выводе IV, поршень 3 перемещается вверх до момента закрытия впускного клапана 4, движущегося под действием пружины 5. При снижении давления в управляющей магистрали (то есть на выводе IV) поршень 3 вследствие более высокого давления на выводе I перемещается вверх и отрывается от выпускного клапана 1. Сжатый воздух из пружинных энергоаккумуляторов через открытый выпускной клапан I, полый корпус 6 клапанов и атмосферный клапан выходит в атмосферу, автомобиль затормаживается.

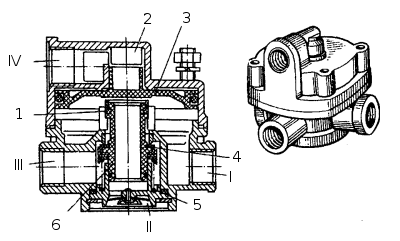

Рис. 307. Клапан ускорительный: 1 – клапан выпускной; 2 – камера управляющая; 3 – поршень; 4 – клапан впускной; 5 – пружина; 6 – корпус клапанов; I – в двухмагистральному клапану; II – атмоферный вывод; III – от ресивера; IV – от крана управления стояночной тормозной системой
