Ступичный подшипник лада веста

Подшипник задней ступицы с системой АБС, Веста

Уважаемые покупатели, во избежание ошибок при отправке подшипника задней ступицы для автомобилей LADA VESTA / ЛАДА Веста SW CROSS с системой ABS к барабану 8450006852 /432008333R, в строке «Комментарий» указывайте какой тормозной механизм (барабанный или дисковый) , какой диаметр заднего барабана, с АБС или без , модель Вашего автомобиля, год.

Тормозная система LADA VESTA / ЛАДА Веста SW CROSS состоит из переднего и заднего тормозных механизмов, тормозного привода и привода стояночного тормоза.

Тормозной барабан 8450006852 /432008333R с подшипником, магнитным кольцом под систему ABS LADA VESTA / ЛАДА Веста SW CROSS снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Рабочая тормозная система LADA VESTA / ЛАДА Веста SW CROSS гидравлическая, двухконтурная с диагональным разделением контуров. Один из контуров обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой – правого переднего и левого заднего колес. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров другой обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Ступица колеса – это та деталь, с помощью которой производится установка транспортного средства на ось, которая называется цапфой.

В таком соединении подшипники, которыми оснащена ступица, являются важным элементов, причем не только самой ступицы, но и все ходовой части автомобиля. Именно подшипники ступицы несут ответственность за то, насколько управляем Ваш автомобиль и, насколько безопасно его вождение.

Подшипник задней ступицы FC41795S01 / 8200600646 LADA VESTA / ЛАДА Веста SW CROSS (к барабану 8450006852 /432008333R)

Наружный диаметр: 55 мм;

Внутренний диаметр: 25;

Ступица – это важная автомобильная деталь, которая осуществляет соединение двух деталей между собой, а именно – вала с колесным диском, которые отвечают за крутящий момент. Одна сторона этой детали насажена на вал, а другая при этом сопряжена с колесным диском и имеет для этого специальное посадочное место.

Именно через ступицу вращательное движение оси коленвала передается на само колесо. К ступице прикреплён и тормозной диск, поэтому она является неотъемлемой частью тормозной системы любого транспортного средства. Вращение колеса автомашины происходит благодаря подшипникам, которыми оснащена ступица.

Автомобили LADA VESTA / ЛАДА Веста SW CROSS оснащены антиблокировочной системой тормозов (ABS), которая обеспечивает более эффективное торможение автомобиля за счет снижения давления жидкости в тормозных механизмах колес в момент возникновения их блокировки.

Жидкость из главного тормозного цилиндра поступает в блок ABS, а из него подводится к тормозным механизмам всех колес.

При торможении автомобиля LADA VESTA / ЛАДА Веста SW CROSS блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.

Тормозные барабаны на LADA VESTA / ЛАДА Веста SW CROSS заменяйте парами (левый и правый одновременно).

Тормозной механизм заднего колеса LADA VESTA / ЛАДА Веста SW CROSS – барабанный, с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном. Тормозной барабан одновременно является ступицей заднего колеса и в него запрессован подшипник.

1 — барабан тормозной задний HUB-R (8450006852 /432008333R), 2 — подшипник ступицы заднего колеса (8200600646 / FC41795S01) , 3 — кольцо стопорное (7703066036), 4 — магнитное кольцо АБС (479703074R), 5 — ось ступицы заднего колеса (430423019R), 6 — болт М10-1,25-31,4 11-9 E14SA (7703002671), 7 — колпак ступицы CAP-RR WHEEL HU (8450008616), 8 — гайка М20х150 самостопорящаяся (7703034250).

Датчик скорости вращения заднего колеса закреплен на щите тормозного механизма, а задающим диском датчика является кольцо из магнитного материала, напрессованное на буртик тормозного барабана

Задающим диском датчика скорости вращения переднего колеса является защитная шайба подшипника ступицы, расположенная на одной из двух торцевых поверхностей подшипника. Эта шайба темного цвета выполнена из магнитного материала. На другой торцевой поверхности подшипника расположена обычная защитная шайба светлого цвета, выполненная из жести.

Привод стояночного тормоза – ручной, механический, тросовый, на задние колеса. Он состоит из рычага, переднего троса с регулировочной гайкой на его наконечнике, уравнителя, двух задних тросов и рычагов в тормозных механизмах задних колес.

Читать еще:  Лада гранта цветовая гамма 2018

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с передним тросом. К заднему наконечнику переднего троса крепится уравнитель, в отверстия которого вставлены передние наконечники задних тросов. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, т. к. удлинение распорной планки тормозного механизма компенсирует износ колодок. Привод стояночного тормоза необходимо регулировать только в случае замены тросов или рычага стояночного тормоза.

Кроме тормозных механизмов колес к рабочей тормозной системе относятся педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регулятор давления тормозных механизмов задних колес (на автомобиле без ABS) блок ABS (на автомобиле с ABS), а также соединительные трубки и шланги.

Педаль тормоза – подвесного типа. В кронштейне педального узла, перед педалью тормоза, установлен выключатель сигналов торможения – его контакты замыкаются при нажатии педали.

Для снижения усилия на педали тормоза служит вакуумный усилитель, использующий разрежение в ресивере работающего двигателя. Вакуумный усилитель расположен в моторном отсеке между толкателем педали и главным тормозным цилиндром и крепится четырьмя гайками (через щиток передка) к кронштейну педалей.

Вакуумный усилитель – неразборный, при выходе из строя его заменяют.

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. Сверху на цилиндре установлен бачок гидропривода тормозной системы, в котором находится запас рабочей жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Другие артикулы товара и его аналогов в каталогах: FC41795S01, 8200600646.

LADA VESTA / ЛАДА Веста SW CROSS с системой ABS.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить задний подшипник тормозного барабана на автомобиле семейства ЛАДА Веста с АБС.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

Лайфхак: подшипник передней и задней ступицы автомобиля Веста — инструкция по замене

Для того чтобы колесо вращалось, крепко держалось на своем месте, помимо шаровой опоры, в механизмах подвески предусмотрен подшипник ступицы. На автомобилях Лада Веста подшипник бывает передний и задний, так как, кое где на Вестах, стоят сзади барабаны, а не суппорта. Замена детали на Сто обойдется от 1000 до 2000 рублей. Ступичный подшипник имеет свойство выть, первые автомобили Веста, прям славились этим недугом. Как всегда, первые модели выходят как сыромятина, наследую зачастую болезни предыдущих моделей. Лада Веста не стала нарушать этой традиции. Автоваз давал даже объяснительное письмо с признанием, да правда воет переднее правое/левое колесо и советовал поменять узел в сборе. Ниже в статье Вы найдете офицальное письмо. Цена на подшипник передней ступицы автомобиля Веста от 1000 руб. Деталь бывает для машин с абс и без. Правда я ни разу не видел Весту без абс.

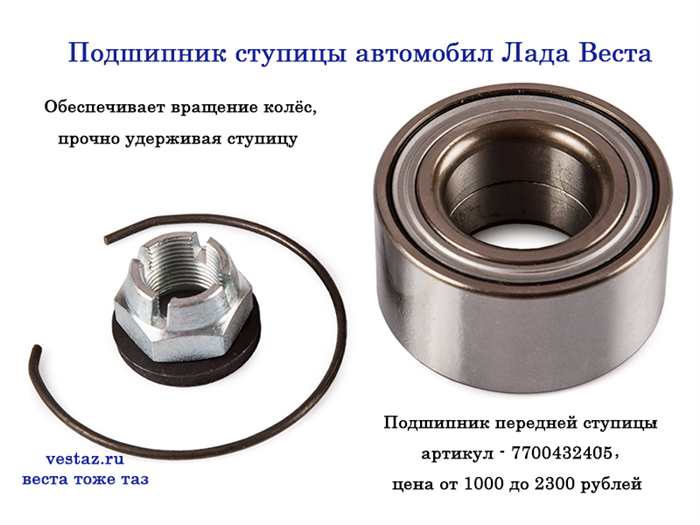

Подшипник передней ступицы на автомобиль Лада Веста — артикул и цена

Деталь передней ступицы
Артикул — 7700432405
Цена в пределах: от 1000 до 2300 рублей.

Подшипник задней ступицы Лада Веста

Артикул — 8200600646R
Цена: от 1000 до 2200 рублей.

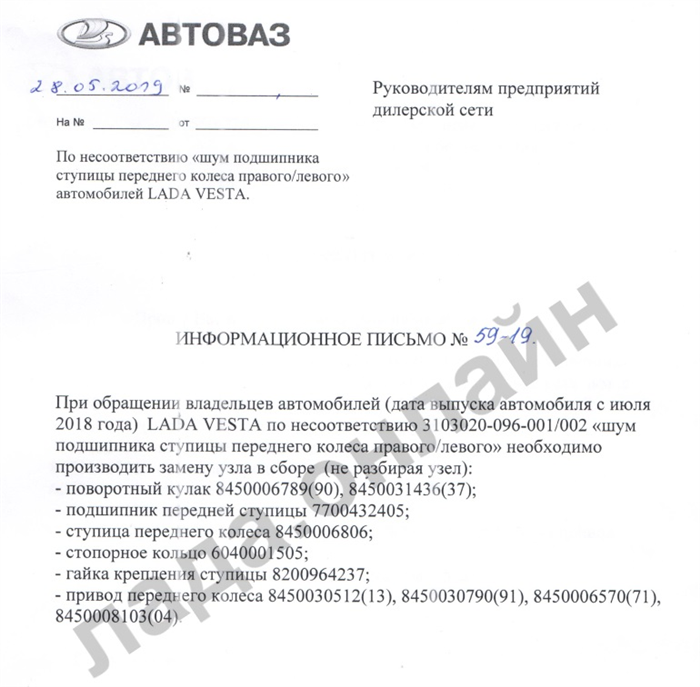

Если воет в районе правого, или левого колеса, Автоваз предлагает следующее:

Поменять весь узел в который входят следующие запчасти из этого письма.

Основные неисправности

В результате регулярного использования автомобиля, со временем большая часть деталей изнашивается и может ломаться. Одним из самых уязвимых мест транспортного средства считается подвеска, которая сглаживает неровности дороги и принимает удары на себя.

Конструкция подшипника состоит из двух металлических колец. Внутри находятся шарики из изоляционного материала. Вся конструкция закрыта пластиковыми кожухами. Внутренняя смазка, на графитной основе защищает материалы от истирания, во время вращения внутренней обоймы детали вместе со ступицей.

Без видимых причин, детали автомобиля, обычно не ломаются. Процесс происходит незаметно, но позволяет водителю успеть среагировать на поломку, если вовремя обратить внимание на характерные признаки.

Задача подшипников — обеспечивать вращение колёс, а также прочно удерживать ступицы. Разберём основные их неисправности и возможные причины возникновения:

  • Люфт переднего колеса.
  • Вибрации, несхожие по степени интенсивности.
  • Резко выраженный гул и другие посторонние звуки при вращении колеса, похожие на скрежет металла, хруст, стук.
  • Вибрация на руле, усиливающаяся с набором скорости.
  • Автомобиль заносит в сторону.
  • Езда по бездорожью, экстремальное вождение автомобиля, с резким торможением, с ускорениями (дрифт), способны вывести из строя любую, даже надёжную деталь автомашины.
  • Причиной неисправности деталей может стать перегруз транспортного средства.
  • В результате попадания песка, влаги, или грязи в крутящиеся детали подшипника, может улетучиться смазочное вещество, расколоться внутренний, или внешний обод. Во время длительной эксплуатации протекционные элементы детали приходят в негодность, нарушается герметичность конструкции, в рабочую зону может проникать грязь, вымывая из него смазку.
  • Сами ролики разрушаются редко. Причиной может быть ненадлежащее заводское качество.
  • Если механизм заменён неправильно, потребуется очередная замена.
Читать еще:  Лампа ближнего света лада калина кросс

Мастер посоветует вам, после обнаружения неисправности, направиться в ближайшую мастерскую, не превышая скорость 40 км/час.

Конструктивно, передняя и задняя ступицы автомобиля Лада Веста состоят из:

  • металлической обоймы: внешней, внутренней;
  • подшипника, с расположенными в нём металлическими шариками (роликами);
  • изоляционных колец;
  • специального наполнителя — смазки на графитовой основе.

Прежде, чем приступать к разборке механизма, необходимо провести диагностику ступичного механизма. С этой целью:

  1. Установить машину на ровную платформу, отжав стояночный тормоз, для проверки переднего ряда.
  2. Установите противооткатные башмаки, чтобы проверить задний ряд: домкратим переднюю (или заднюю) часть.
  3. Проворачиваем колесо машины, проводим дефектовку.
  4. Руками расшатать колесо вверх — вниз, люфта быть не должно. Если он есть, проводим демонтаж, заменяя изношенные детали, узлы.

Замена переднего ступичного подшипника Лада Веста — снятие и установка

  1. Установить поворотный кулак в стационарные тиски, выбить из него центральную часть детали.
  2. Для демонтажа внутренней части обоймы использовать зубило, нанося точечные удары молотком. Оставить наружную часть внутреннего кольца.
  3. Снять грязезащитное кольцо со ступицы.
  4. С помощью зубила сдвинуть внутреннее кольцо подшипника.
  5. Съемником спрессовать деталь.
  6. Щипцами снять стопорное кольцо.
  7. Извлечь подшипник. Для этого разъединить внутреннюю обойму шарнира, удобно использовать круглозубцы.
  8. Вынуть деталь вместе со съемником.
  9. Очистить поверхность от скопившейся грязи, ржавчины, смазки. Смазать внутреннюю поверхность поворотного кулака.
  10. Зачистить вмятины от зубила, если таковые образовались.
  11. На поверхность нанести тонкий слой графитовой смазки. Запрессовать новый механизм, стопорное кольцо должно состыковаться с кромкой детали.
  12. Запрессовать новый механизм в поворотный кулак, при этом усилия прикладывать к наружному кольцу.
  13. На проточку гнезда поворотного кулака установить стопорное устройство.
  14. Присоединить поворотный кулак к кронштейну амортстойки, совместить, затянуть гайки болтов крепления поворотного кулака.
  15. Шлицевую часть наружного шарнира привода ввести в ступицу колеса. Надеть шайбу, завернуть новую гайку крепления, не затягивая.
  16. Присоединить шаровый палец рычага подвески к поворотному кулаку, завернуть два болта.
  17. Установить защитный кожух и диск переднего тормоза.
  18. Закрепить двумя болтами передний тормоз на поворотный кулак.

Ремонт поворотного кулака Лада Веста

Устанавливаем автомобиль на подъемник и выключаем зажигание.

Головкой на 17 ослабляем болты крепления переднего колеса.

Снимаем колпак ступицы и головкой на 30 откручиваем гайку крепления ступицы.

Поднимаем автомобиль на удобную высоту.

Откручиваем болты крепления колеса и снимаем колесо.

Мощной отверткой утапливаем поршень суппорта в цилиндр, соблюдая при этом осторожность, чтобы не повредить резиновый пыльник, разводим колодки.

При утапливании поршня следим за уровнем тормозной жидкости, при необходимости излишки удаляем шприцом.

Головкой на 18 откручиваем два болта крепления переднего тормоза к поворотному кулаку рисунок 1, снимаем и подвешиваем передний тормоз к пружине подвески.

Для предотвращения повреждений тормозного шланга не допускается подвергать его нагрузкам растяжения, скручивания, а так же не допускается соприкосновение шланга с острыми кромками деталей подвески автомобиля.

Ключом Torx T40 отворачиваем два болта 2, рисунок 2, крепления и снимаем диск 1 переднего тормоза.

Ключом Torx T30 отворачиваем три болта 1, рисунок 3, крепления и снимаем кожух 2 защитный.

Ключом Torx T30 отворачиваем болт 2, рисунок 4, крепления и извлекаем датчик 1 скорости переднего колеса из поворотного кулака 3.

Извлекаем жгут 2, рисунок 5, проводов датчика скорости из кронштейна 3 на стойке передней подвески.

Торцовым ключом на 16 откручиваем гайку 4, рисунок 4, крепления шарового пальца рулевой тяги 5 к поворотному кулаку 3, удерживая при необходимости шаровой палец от проворачивания шестигранником на 5, и с помощью съемника отсоединяем тягу от поворотного кулака.

С помощью торцового ключа на 18 откручиваем гайку 4, рисунок 7, при необходимости удерживая палец шаровой опоры от проворачивания угловым ключом Torx T40, и извлекаем с помощью съемника палец шаровой опоры из поворотного кулака.

Отворачиваем две гайки 4, рисунок 5, болтов 6 крепления поворотного кулака к стойке передней подвески и извлекаем болты.

Извлекаем из ступицы вал привода переднего колеса и снимаем поворотный кулак со ступицей в сборе.

При снятии кулака зафиксировать привод колеса в подвешенном состоянии.

Замена подшипника ступицы переднего колеса

Устанавливаем поворотный кулак 1, рисунок 8, на стол пресса, используя технологические подставки под поверхности кулака, устанавливаем на ступицу 4 оправку 2 и выпрессовываем ступицу из подшипника.

Устанавливаем ступицу 1, рис. 9, в тиски, устанавливаем на ступицу упор 3 и спрессовываем съёмником 4, оставшуюся на ступице наружную половину 2 внутреннего кольца подшипника.

Снимаем стопорные кольца 3, рисунок 8.

Устанавливаем поворотный кулак 3, рисунок 10, на стол пресса, на упор 4, устанавливаем на подшипник 2 оправку 1 и выпрессовываем подшипник из поворотного кулака.

Читать еще:  Защитная сетка на решетку радиатора лада гранта

Очищаем, промываем и продуваем сжатым воздухом поворотный кулак и ступицу.

Очищаем канавки под стопорные кольца.

Устанавливаем наружное стопорное кольцо 3, рисунок 11, в канавку поворотного кулака 4 и запрессовываем новый подшипник 2 до упора в стопорное кольцо.

Усилие запрессовки прикладывать на наружное кольцо подшипника.

Фиксируем подшипник в поворотном кулаке вторым стопорным кольцом.

Напрессовываем поворотный кулак 1, рисунок 12, с подшипником в сборе на ступицу 3 до упора. Усилие запрессовки прикладывать на внутреннее кольцо подшипника через оправку 5.

Установка

Завести вал привода переднего колеса в шлицы ступицы, завести ухо поворотного кулака в кронштейн стойки передней подвески, вставить два болта 6, рисунок 5, крепления и завернуть гайки 4. Момент затяжки гаек 90 — 120 Нм (9,0 — 12,0 кгс.м).

Вставить палец шаровой опоры рычага 3, рисунок 7, передней подвески в поворотный кулак и завернуть гайку 4 крепления, при необходимости удерживая палец шаровой опоры от проворачивания. Момент затяжки гайки 53 — 71 Нм (5,3 — 7,1 кгс.м).

Вставить шаровой палец наконечника рулевой тяги 5, рисунок 4, в рычаг поворотного кулака 3 и завернуть гайку 4 крепления, при необходимости удерживая шаровой палец от проворачивания Момент затяжки гайки 32 — 42 Нм (3,2 — 4,2 кгс.м).

Установить датчик 1 скорости в посадочное отверстие поворотного кулака и завернуть болт 2 крепления. Момент затяжки болта 6 — 7 Нм (0,6 — 0,7 кгс.м).

Перед установкой датчика скорости на поверхность сопрягаемого отверстия нанести смазку ЛСЦ-15спомогательныхнорма расхода 1 готкручиваем.

озной жидкоститорожность, чтобы не повредить резиновый пыльник, разводим колодки. .

Установить жгут проводов датчика скорости в кронштейн крепления на стойке передней подвески.

Установить кожух 2, рисунок 3, защитный на поворотный кулак и завернуть три болта 1 крепления. Момент затяжки болтов 7 — 9 Нм (0,7 — 0,9 кгс.м).

Установить диск 1, рисунок 2, переднего тормоза на ступицу колеса и завернуть два болта 2 крепления. Момент затяжки болтов 17 — 23 Нм (1,7 — 2,3 кгс.м).

Болты крепления переднего тормоза подлежат замене, повторное использование болтов не допускается.

Установить на поворотный кулак передний тормоз и завернуть два новых болта крепления. Момент затяжки болтов 90 — 120 Нм (9,0 — 12,0 кгс.м).

Гайки крепления ступиц подлежат замене, повторное использование гаек не допускается.

Завернуть, не затягивая, новую гайку крепления ступицы переднего колеса.

Установить переднее колесо.

Затянуть окончательно гайку крепления ступицы переднего колеса и установить на место центральный колпак колеса. Момент затяжки гайки 238 — 322 Нм (23,8 — 32,2 кгс.м).

Для восстановления рабочего зазора в переднем тормозе нажать на педаль тормоза 3…5 раз. При выполнении операции следить за уровнем тормозной жидкости.

Проверить и при необходимости отрегулировать углы установки передних колес.

Снятие и установка подшипника ступицы заднего колеса Лада Веста

Устанавливаем автомобиль на подъемник и выключаем зажигание.

Снимаем заднее колесо.

Снимаем колпак 2, рисунок 1, ступицы заднего колеса.

Проверка осевого зазора подшипника ступицы

Осевой зазор в подшипнике ступицы заднего колеса не должен превышать допустимого значения 0,03 мм. Если осевой зазор превышает допустимое значение подшипник необходимо заменить.

Устанавливаем на тормозной барабан индикатор, упираем ножку индикатора в торец оси ступицы и проверяем осевой зазор подшипника ступицы заднего колеса, прикладывая знакопеременную нагрузку к барабану вдоль оси ступицы.

Если осевой зазор в подшипнике превышает допустимое значение 0,03 мм подшипник необходимо заменить.

Головкой на 30 отворачиваем гайку 2, рисунок 2, крепления ступицы и снимаем тормозной барабан 1.

Трехрычажным съемником спрессовываем с тормозного барабана 2, рисунок 3, магнитное кольцо 1.

Снимаем стопорное кольцо 4.

Устанавливаем тормозной барабан 2, рисунок 4, на стол пресса, устанавливаем на подшипник оправку 1 и выпрессовываем подшипник 3 ступицы заднего колеса из тормозного барабана.

Установка

Очистить, промыть и продуть сжатым воздухом поворотный кулак и ступицу. Очистить канавки под стопорные кольца.

Установить тормозной барабан 3, рисунок 5, на стол пресса на технологическую подставку под поверхность, указанную на рисунке.

Установить в тормозной барабан подшипник 2 ступицы, установить на подшипник оправку 1 и запрессовать подшипник до упора.

Усилие запрессовки прикладывать на наружное кольцо подшипника.

Зафиксировать подшипник в тормозном барабане стопорным кольцом 4, рисунок 3.

Установить тормозной барабан 3, рисунок 6, на стол пресса с упором на поверхность указанную на рисунке.

Установить на тормозной барабан магнитное кольцо 2, установить на кольцо оправку 1 и напрессовать магнитное кольцо до упора.

Гайки крепления ступиц подлежат замене, повторное использование гаек не допускается.

Установить тормозной барабан на ось ступицы заднего колеса и завернуть новую гайку крепления. Момент затяжки гайки 158 — 192 Нм (15,8 — 19,2 кгс.м).

Запрессовать в тормозной барабан колпак 2, рисунок 1, ступицы заднего колеса.

Проверить работу и при необходимости отрегулировать привод стояночного тормоза.

Установить заднее колесо.

Нажать на педаль тормоза 2 – 3 раза, проверить и при необходимости довести до нормы уровень тормозной жидкости в бачке гидропривода тормозов.

Проверить эффективность рабочей тормозной системы.
