Схема зарядного устройства для планшета

Основные схемы импульсных сетевых адаптеров для зарядки телефонов

Схемы импульсных сетевых адаптеров для зарядки телефонов

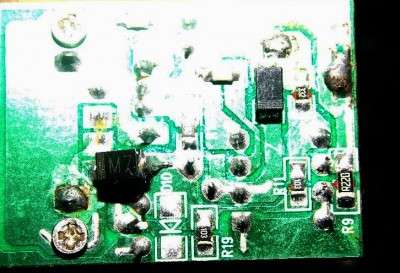

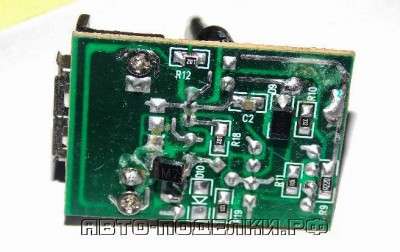

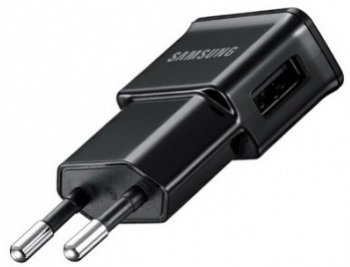

Большинство современных сетевых зарядных устройств собрано по простейшей импульсной схеме, на одном высоковольтном транзисторе (рис. 1) по схеме блокинг-генератора.

В отличие от более простых схем на понижающем 50 Гц трансформаторе, трансформатор у импульсных преобразователей той же мощности гораздо меньше по размерам, а значит, меньше размеры, вес и цена всего преобразователя. Кроме того, импульсные преобразователи более безопасны — если у обычного преобразователя при выходе из строя силовых элементов в нагрузку попадает высокое нестабилизированное (а иногда и вообще переменное) напряжение со вторичной обмотки трансформатора, то при любой неисправности «импульсника» (кроме выхода из строя оптрона обратной связи — но его обычно очень хорошо защищают) на выходе вообще не будет никакого напряжения.

Подробнейшее описание принципа действия (с картинками) и расчета элементов схемы высоковольтного импульсного преобразователя (трансформатор, конденсаторы и пр.) можно прочитать, например, в «ТЕА152х Efficient Low Power Voltage supply» по ссылке http://www. nxp.com/acrobat/applicationnotes/AN00055.pdf (на английском).

Переменное сетевое напряжение выпрямляется диодом VD1 (хотя иногда щедрые китайцы ставят целых четыре диода, по мостовой схеме), импульс тока при включении ограничивается резистором R1. Здесь желательно поставить резистор мощностью 0,25 Вт — тогда при перегрузке он сгорит, выполнив функцию предохранителя.

Преобразователь собран на транзисторе VT1 по классической обратноходовой схеме. Резистор R2 нужен для запуска генерации при подаче питания, в этой схеме он необязателен, но с ним преобразователь работает чуть стабильней. Генерации поддерживается благодаря конденсатору С1, включенному в цепь ПОС на обмотке частота генерации зависит от его емкости и параметров трансформатора. При отпирании транзистора напряжение на нижних по схеме выводах обмоток / и II отрицательное, на верхних — положительное, положительная полуволна через конденсатор С1 еще сильней открывает транзистор, амплитуда напряжения в обмотках возрастает. То есть транзистор лавинообразно открывается. Через некоторое время, по мере заряда конденсатора С1, базовый ток начинает уменьшаться, транзистор начинает закрываться, напряжение на верхнем по схеме выводе обмотки II начинает уменьшаться, через конденсатор С1 базовый ток еще сильней уменьшается, и транзистор лавинообразно закрывается. Резистор R3 необходим для ограничения базового тока при перегрузках схемы и выбросах в сети переменного тока.

В это же время амплитудой ЭДС самоиндукции через диод VD4 подзаряжается конденсатор СЗ — поэтому преобразователь и называется обратноходовым. Если поменять местами выводы обмотки III и подзаряжать конденсатор СЗ во время прямого хода, то резко возрастет нагрузка на транзистор во время прямого хода (он может даже сгореть из-за слишком большого тока), а во время обратного хода ЭДС самоиндукции окажется нерастраченной и выделится на коллекторном переходе транзистора — то есть он может сгореть от перенапряжения. Поэтому при изготовлении устройства нужно строго соблюдать фазировку всех обмоток (если перепутать выводы обмотки II — генератор просто не запустится, так как конденсатор С1 будет наоборот, срывать генерацию и стабилизировать схему).

Выходное напряжение устройства зависит от количества витков в обмотках II и III и от напряжения стабилизации стабилитрона VD3. Выходное напряжение равно напряжению стабилизации только в том случае, если количество витков в обмотках II и III одинаковое, в противном случае оно будет другое. Во время обратного хода конденсатор С2 подзаряжается через диод VD2, как только он зарядится до примерно -5 В, стабилитрон начнет пропускать ток, отрицательное напряжение на базе транзистора VT1 чуть уменьшит амплитуду импульсов на коллекторе, и выходное напряжение стабилизируется на некотором уровне. Точность стабилизации у этой схемы не очень высока — выходное напряжение гуляет в пределах 15. 25% в зависимости от тока нагрузки и качества стабилитрона VD3.
Схема более качественного (и более сложного) преобразователя показана на рис. 2

Для выпрямления входного напряжения используется диодный мостик VD1 и конденсатор , резистор должен быть мощностью не менее 0,5 Вт, иначе в момент включения, при зарядке конденсатора С1, он может сгореть. Емкость конденсатора С1 в микрофарадах должна равняться мощности устройства в ваттах.

Читать еще:  Снять регистрацию автомобиля после продажи госуслуги

Сам преобразователь собран по уже знакомой схеме на транзисторе VT1. В цепь эмиттера включен датчик тока на резисторе R4 — как только протекающий через транзистор ток станет столь большим, что падение напряжения на резисторе превысит 1,5 В (при указанном на схеме сопротивлении — 75 мА), через диод VD3 приоткроется транзистор VT2 и ограничит базовый ток транзистора VT1 так, чтобы его коллекторный ток не превышал указанные выше 75 мА. Несмотря на свою простоту, такая схема защиты довольно эффективна, и преобразователь получается практически вечный даже при коротких замыканиях в нагрузке.

Для защиты транзистора VT1 от выбросов ЭДС самоиндукции, в схему добавлена сглаживающая цепочка VD4-C5-R6. Диод VD4 обязательно должен быть высокочастотным — идеально BYV26C, чуть хуже — UF4004-UF4007 или 1 N4936, 1 N4937. Если нет таких диодов, цепочку вообще лучше не ставить!

Конденсатор С5 может быть любым, однако он должен выдерживать напряжение 250. 350 В. Такую цепочку можно ставить во все аналогичные схемы (если ее там нет), в том числе и в схему по рис. 1 — она заметно уменьшит нагрев корпуса ключевого транзистора и значительно «продлит жизнь» всему преобразователю.

Стабилизация выходного напряжения осуществляется с помощью стабилитрона DA1, стоящего на выходе устройства, гальваническая развязка обеспечивается оптроном V01. Микросхему TL431 можно заменить любым маломощным стабилитроном, выходное напряжение равно его напряжению стабилизации плюс 1,5 В (падение напряжения на светодиоде оптрона V01)’, для защиты светодиода от перегрузок добавлен резистор R8 небольшого сопротивления. Как только выходное напряжение станет чуть выше положенного, через стабилитрон потечет ток, светодиод оптрона начнет светиться, его фототранзистор приоткроется, положительное напряжение с конденсатора С4 приоткроет транзистор VT2, который уменьшит амплитуду коллекторного тока транзистора VT1. Нестабильность выходного напряжения у этой схемы меньше, чем у предыдущей, и не превышает 10. 20%, также, благодаря конденсатору С1, на выходе преобразователя практически отсутствует фон 50 Гц.

Трансформатор в этих схемах лучше использовать промышленный, от любого аналогичного устройства. Но его можно намотать и самому — для выходной мощности 5 Вт (1 А, 5 В) первичная обмотка должна содержать примерно 300 витков проводом диаметром 0,15 мм, обмотка II — 30 витков тем же проводом, обмотка III — 20 витков проводом диаметром 0,65 мм. Обмотку III нужно очень хорошо изолировать от двух первых, желательно намотать ее в отдельной секции (если есть). Сердечник — стандартный для таких трансформаторов, с диэлектрическим зазором 0,1 мм. В крайнем случае, можно использовать кольцо внешним диаметром примерно 20 мм.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка USB разъемов для зарядки телефонов

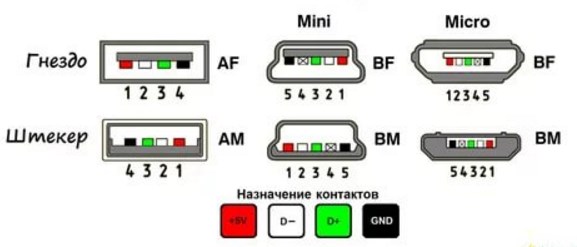

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

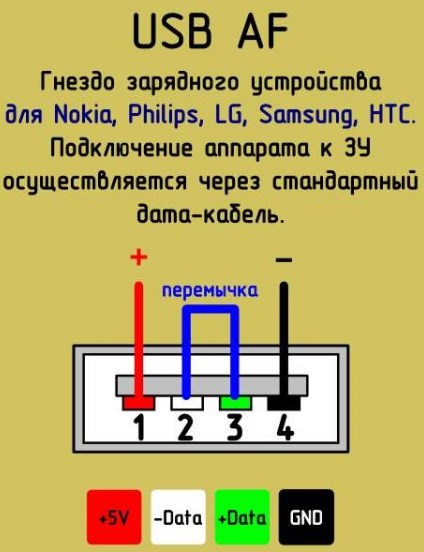

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

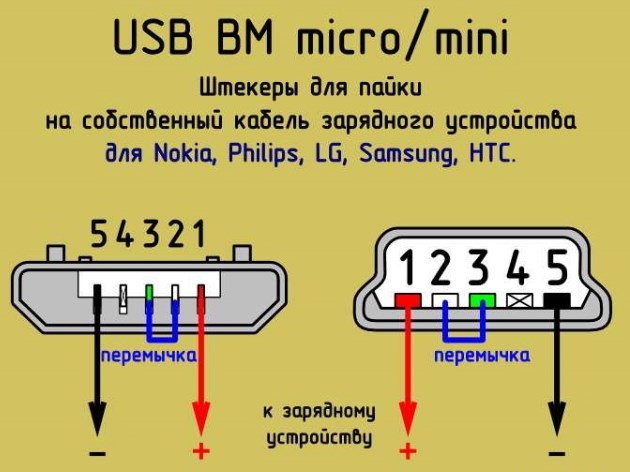

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

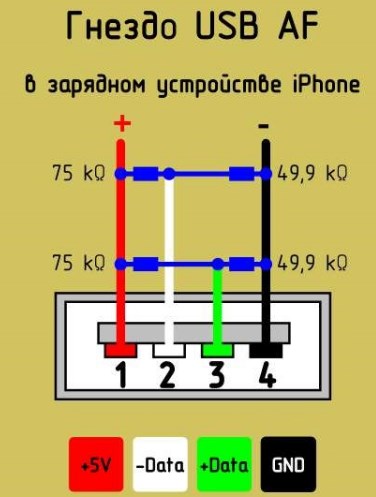

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

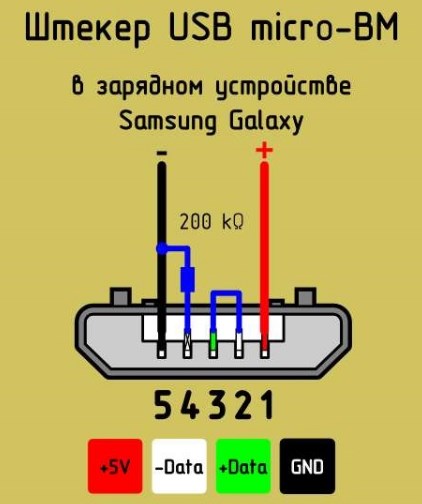

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

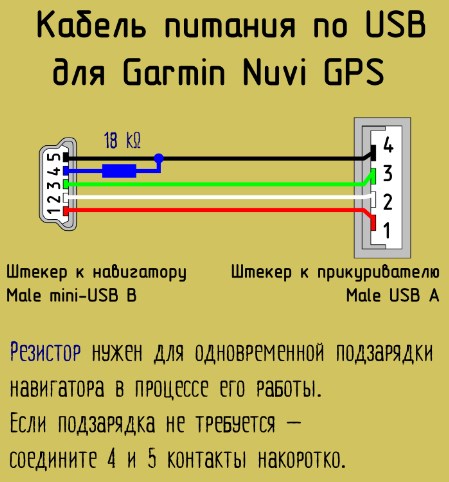

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

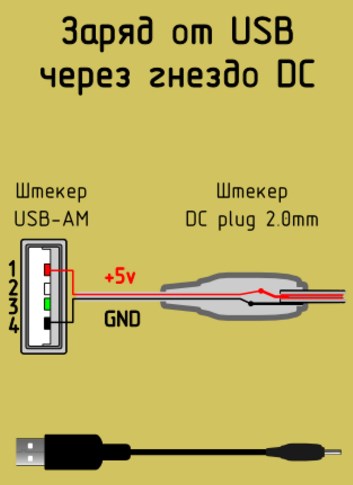

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Читать еще:  Сочлененный самосвал volvo a40f

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

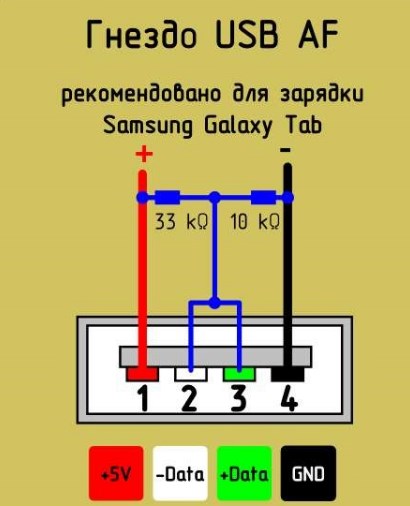

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

  • SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
  • CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
  • DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
  • ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

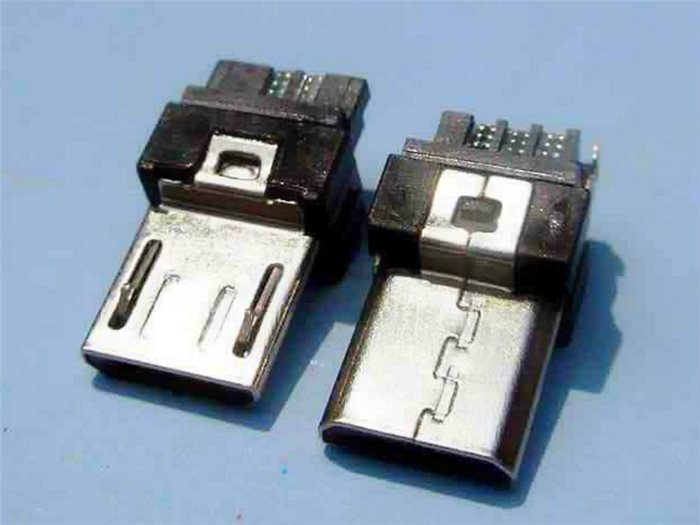

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

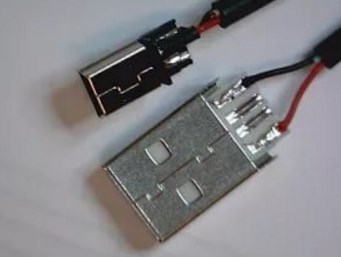

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

Простое ЗУ для планшетов и сотовых в автомобиль

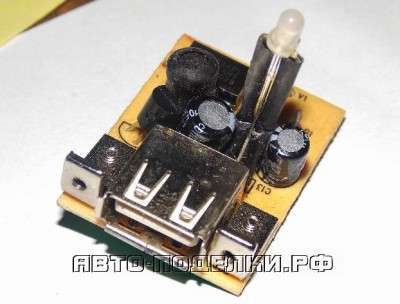

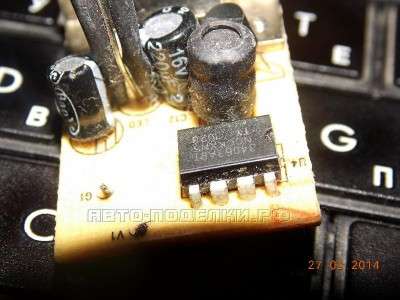

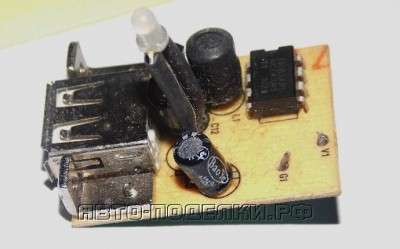

Для того, чтобы зарядить от 12-вольтной бортовой сети автомобиля любое портативное устройство, например, телефон или планшет, придется воспользоваться DC-DC преобразователем. Но покупать инвертор необязательно, когда можно самостоятельно собрать, например, совсем несложную конструкцию на основе микросхемы 34063api.

Микросхема специально разработана для этой цели, и многие производители зарядных устройств используют ее как основной драйвер в автомобильных ЗУ. Именно эта микросхема стала базовой для большинства «зарядок», работающих от прикуривателя.

В микросхеме предусмотрен встроенный выходной каскад, отдающий в нагрузку ток до 3А. Благодаря этому ее можно считать универсальной – она способна зарядить практически любое мобильное устройство, в том числе устройства с емкими аккумуляторами, вроде планшетных компьютеров.

Микросхема дает стабильное выходное напряжение в 5 Вольт. Оно оптимально для подзарядки аккумуляторов самых разных портативных устройств. Дроссель состоит из 20 витков намотанного на «гантельку» провода толщиной 0,6 мм. Перепады и броски бортового напряжения для микросхемы не страшны, так как диапазон входных напряжений от 7 до 40 Вольт.

Микросхема стабильно работает даже при резких перепадах температуры и смене погоды, не перегреваясь в процессе. Подключать 34063api можно по нескольким схемам. Здесь представлен самый надежный вариант, который к тому же прост и легок в воспроизведении.

Особенно ценным качеством этой микросхемы является то, что возможно одновременное подключение к выходу нескольких мобильных телефонов. При этом качество зарядки, даже если все модели разные, будет не хуже, чем через штатное устройство. Также можно исключить из схемы входные и выходные конденсаторы, которые нужны только чтобы фильтровать помехи.

Схема зарядного устройства для планшета

Учитывая, что такие устройства потребляют немалый ток, их аккумуляторы могут оказаться разряжены до того момента, когда станет доступно электричество из сетевой розетки. Если вы не желаете погружаться в первобытную тишину и душевное спокойствие, то для питания карманных устройств можно предусмотреть резервный автономный источник энергии, который выручит как во время долгого путешествия в дикую природу, так и при техногенных или природных катастрофах, когда ваш населённый пункт может оказаться на несколько дней или недель без электроснабжения.

Схема мобильного зарядного без сети 220В

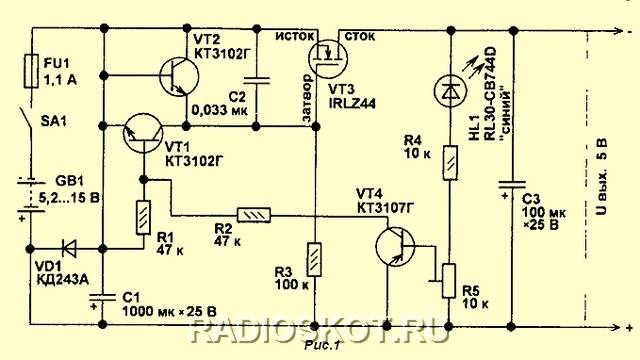

Устройство представляет собой линейный стабилизатор напряжения компенсационного типа с малым напряжением насыщения и очень малым собственным током потребления. В качестве источника энергии для этого стабилизатора может быть простая батарейка, аккумуляторная батарея, солнечная или ручной электрогенератор. Потребляемый стабилизатором ток при отключенной нагрузке около 0,2мА при входном напряжении питания 6 В или 0,22мА при напряжении питания 9 В. Минимальная разница между входным и выходным напряжением менее 0,2 В при токе нагрузке 1 А! При изменении входного напряжения питания от 5,5 до 15 В выходное напряжение изменяется не более чем на 10 мВ при токе нагрузки 250 мА. При изменении тока нагрузки от 0 до 1 А выходное напряжение изменяется не более чем на 100 мВ при входном напряжении б В и не более чем на 20 мВ при входном напряжении питания 9 В.

Читать еще:  Составление договора купли продажи автомобиля

Самовосстанавливающийся предохранитель защищает стабилизатор и батарею питания от перегрузки. Обратновключенный диод VD1 защищает устройство от переполюсовки напряжения питания. При увеличении напряжения питания, выходное напряжение также стремится увеличиться. Чтобы поддерживать выходное напряжение стабильным, используется регулирующий узел, собранный на VT1, VT4.

В качестве источника опорного напряжения применён сверхъяркий светодиод синего цвета, который одновременно с выполнением функции микромощного стабилитрона, является индикатором наличия выходного напряжения. Когда выходное напряжение стремится увеличиться, ток через светодиод возрастает, также возрастает ток через эмиттерный переход VT4, и этот транзистор открывается сильнее, также сильнее открывается VT1. который шунтирует затвор-исток мощного полевого транзистора VT3.

В результате, сопротивление открытого канала полевого транзистора увеличивается и напряжение на нагрузке понижается. Подстроечным резистором R5 можно регулировать выходное напряжение. Конденсатор С2 предназначен для подавления самовозбуждения стабилизатора при росте тока нагрузки. Конденсаторы С1 и СЗ — блокировочные по цепям питания. Транзистор VT2 включен как микромощный стабилитрон с напряжением стабилизации 8..9 В. Он предназначен для защиты от пробоя высоким напряжением изоляции затвора VT3. Опасное для VT3 напряжение затвор-исток может появиться в момент включения питания или из-за прикосновения к выводам этого транзистора.

Детали. Диод КД243А можно заменить любым из серий КД212, КД243. КД243, КД257, 1N4001..1N4007. Вместо транзисторов КТ3102Г подойдут любые аналогичные с малым обратным током коллектора, например, любые из серий КТ3102, КТ6111, SS9014, ВС547, 2SC1845. Вместо транзистора КТ3107Г подойдёт любой из серий КТ3107, КТ6112, SS9015, ВС556, 2SA992. Мощный п-канальный полевой транзистор типа IRLZ44 в корпусе ТО-220, имеет малое пороговое напряжение открывания затвор-исток, максимальное рабочее напряжение 60 В. Максимальный постоянный ток — до 50 А, сопротивление открытого канала 0,028 Ом. В этой конструкции его можно заменить на IRLZ44S, IRFL405, IRLL2705, IRLR120N, IRL530NC, IRL530N. Полевой транзистор устанавливают на теплоотвод с достаточной для конкретного варианта применения площадью охлаждающей поверхности. При монтаже выводы полевого транзистора закорачивают проволочной перемычкой.

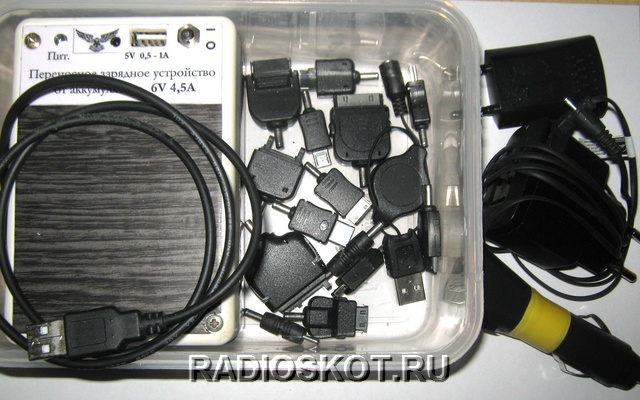

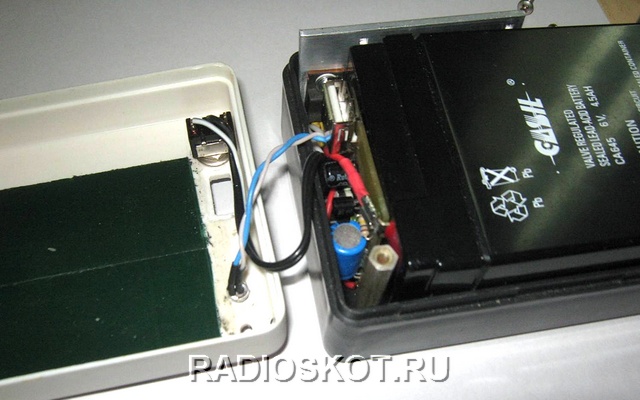

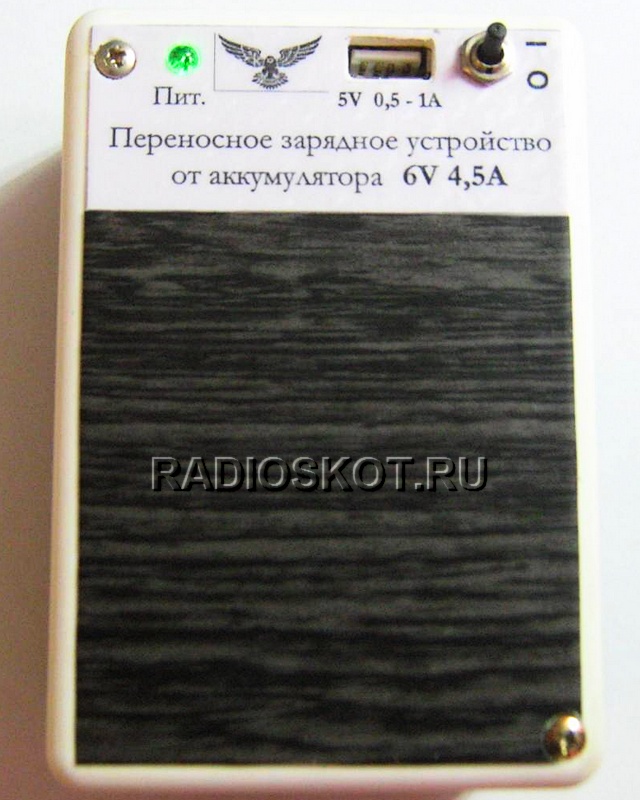

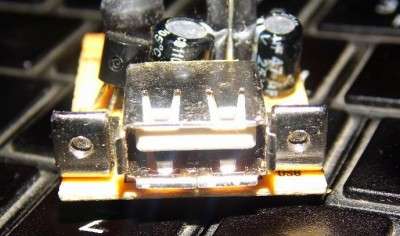

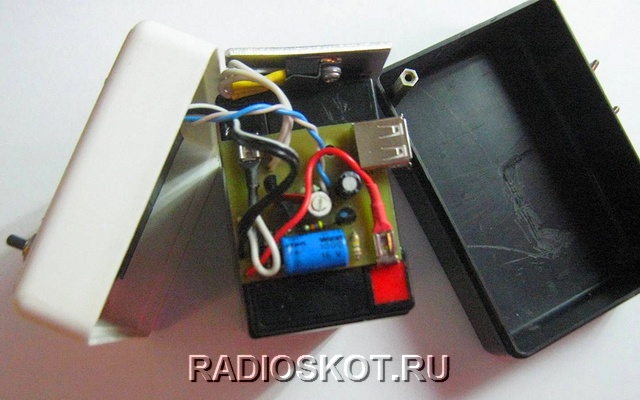

Устройство автономного заряда может быть смонтировано на небольшой печатной плате. В качестве автономного источника питания можно использовать, например, четыре штуки последовательно соединенных щелочных гальванических элементов ёмкостью от 4 А/Ч (RL14, RL20). Такой вариант предпочтителен, если вы планируете использовать эту конструкцию относительно редко.

Если же вы планируете применять это устройство относительно часто или ваш плеер потребляет значительно больший ток даже при выключенном дисплее, то будет целесообразным использование аккумуляторной 6 В батареи, например, герметичной мотоциклетной или от крупного ручного фонаря. Можно применить и батарею из 5 или 6 штук последовательно включенных никель-кадмиевых аккумуляторов. В походе, на рыбалке, для подзарядки аккумуляторов и питания карманного устройства может оказаться удобным использование солнечной батареи, способной выдавать ток не менее 0,2 А при выходном напряжении 6 В. При питании плеера от этого стабилизированного источника энергии следует учитывать, что регулирующий транзистор включен в цепь «минус», поэтому, одновременное питание плеера и, например, небольшой активной акустической системы возможно лишь в том случае, если оба устройства подключены к выходу стабилизатора.

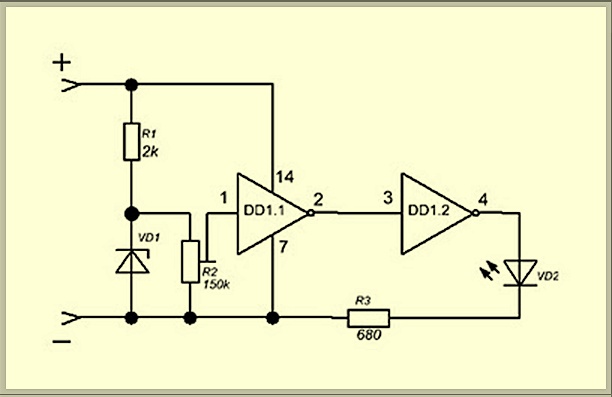

Схема блока индикации разряда аккумулятора

Стабилитрон должен иметь напряжение стабилизации ниже желаемого напряжения включения светодиода. Микросхему использовал 74HC04. Настройка блока индикации заключается в подборе порога включения светодиода с помощью R2. Микросхема 74NC04 делает так, что светодиод загорается при разряде до порога, что будет установлен подстроечником. Ток потребления устройством 2 мА, да и сам СД загорится только в момент разряда, что удобно. У себя эти 74NC04 нашёл на старых материнках, потому и использовал.

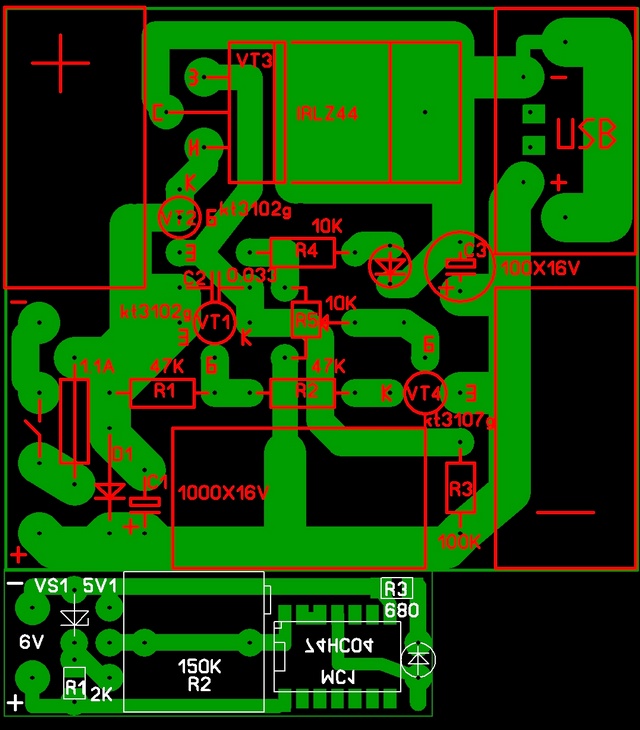

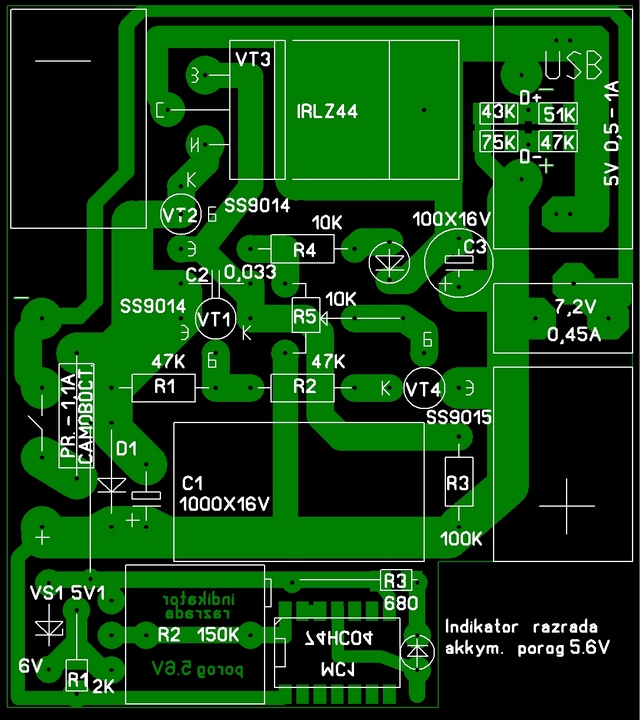

Печатная плата:

Для упрощения конструкции, данный индикатор разряда можно и не ставить, ведь микросхему SMD можно не найти. Поэтому платка специально стоит сбоку и её можно по линии отрезать, а позже, при необходимости, отдельно добавить. В будущем хотел поставить туда индикатор на TL431, как более выгодный вариант по деталям. Полевой транзистор стоит с запасом для разных нагрузок и без радиатора, хотя думаю можно поставить и аналоги послабее, но уже с радиатором.

Резисторы SMD установлены для устройств SAMSUNG (смартфоны, планшеты, и т.д., у них свой алгоритм заряда, а я всё делаю с запасом на будущее) и их можно не ставить вообще. Отечественные КТ3102 и КТ3107 и их аналоги не ставьте, у меня на этих транзисторах плавало напряжение из-за h21. Берите ВС547-ВС557, самое то. Источник схемы: Бутов A. Радиоконструктор. 2009. Сборка и наладка: Igoran.
