Сколько стоит расточить коленвал

Сколько стоит расточить коленвал

* на услуги, отсутствующие в прайс-листе и нестандартные операции, цены договорные
** грязные детали принимаются в работу только при условии заказа мойки
*** цены действительны на 01.07.2019 и являются ознакомительными

Расточка блока цилиндров

4 Цилиндра ВАЗ………………………………………………………………от 2500р
ГАЗ (Волга), УАЗ ……………………………………………………………..от 3000р
Иномарки………………………………………………………………………от 3400р
6 Цилиндров иномарки ……………………………………………………..от 4800р
V-образные ……………………………………………..от 1000р за один цилиндр
Снегоходы, лодочные, мототехника, компрессора( за 1цилиндр)…..от 1200р

Гильзовка блока цилиндров

ВАЗ…………………………………………………………………………. от 5000р
Иномарки 4 цилиндра……………………………………………………. от 13000р (с гильзами и плоскостью)
V6 — образные ……………………………………………………………. от 27000р (с гильзами и плоскостью)
V6 — образные ( тонкой перегородкой 5-7 мм)……………………. от 30000р (с гильзами и плоскостью)
V8 — образные ……………………………………………………………….от 32000р (с гильзами и плоскостью)
V8 — образные (с тонкой перегородкой 5-7 мм)………………………. от 36000р (с гильзами и плоскостью)

Шлифовка коленчатого вала с полировкой

8 клапанов (ВАЗ, ГАЗ, УАЗ, Иномарки)…………………………………от 2000 р
16 клапанов (ВАЗ, ГАЗ, Иномарки)………………………………………от 4000 р

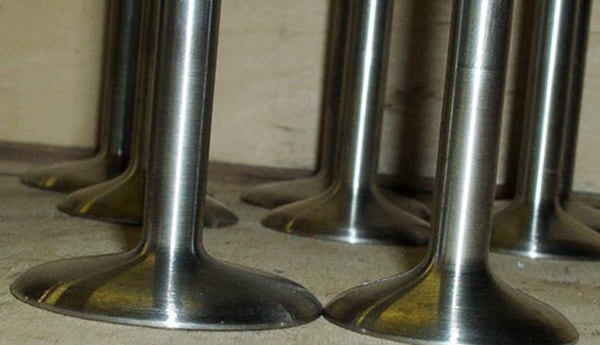

Шлифовка рабочей фаски клапана……………………………………от 100р/шт.
Замена седла клапана………………………………………………………от 600р
Изготовление седла клапана ……………………….………………….800-1000р
Замена направляющих втулок клапанов…………………………….от 100р/шт.
Изготовление направляющих втулок клапанов…………………….от 300р/шт.
Установка промежуточного вала ВАЗ…………………………………… от 500р
Ремонт постелей шатунов…………………………………………………от 800р
Замена втулок шатунов…………………………………………………….от 600р
Перепрессовка поршней…………………………………………………..от 400р

Фрезеровка плоскости ГБЦ, блока цилиндров, коллекторов………..от 800р

Изготовление вкладышей коренных и шатунных

Легковые авто …………………………………………………от 2500 руб / пара
Грузовые авто …………………………………………………..от 5000 руб/пара
Восстановление постелей блока ………………………Расчет после осмотра

Японские и корейские авто ……………………………от 5000 руб/шт с кольцами
Остальной мир ………………………………………..…от 6000 руб/шт с кольцами

Напыление … ………………………………………. От 2000 руб.
Также выпоняем много других работ токарных , фрезерных, шлифовальных , сварочных и тд.
Все блоки ,головки принимаются в чистом виде.
Претензии по качеству работ принимаются до сборки двигателя.

Сколько стоит расточка двигателя?

У каждого мотора есть свой ресурс. ДВС автомобилей способен проходить более ста тысяч километров без капитального ремонта. А потом уже как повезет. Все зависит от марки машины, от того, как на ней ездили. Так или иначе, потребуется расточка главных элементов двигателя, если она возможна.

О том, каких элементов, мы еще поговорим (конечно, прежде всего, это блок цилиндров и коленвал). А пока отметим, что расточка двигателя, причем, чаще всего у машин ВАЗ, необходима, когда:

  • сильно понизилась компрессия в нескольких цилиндрах;
  • мотор просто заклинило;
  • мотор хотят форсировать, то есть модернизировать.

Самый важный момент: расточку изношенных цилиндров, а тем более коленчатого вала, самостоятельно, без станочного оборудования произвести невозможно. Если цилиндры от мотоцикла еще как-то где-то пытаются расточить при помощи хорошей дрели, то об автомобиле в этом плане и говорить нечего! Требуется профильный станок, а также специалист с высоким разрядом по своей квалификации.

Как произвести капитальную обработку

Представим теперь, что у автолюбителя имеются тот или иной станок и определенные навыки. Тогда в какой последовательности осуществляется расточка двигателя своими руками, например, у ВАЗ 2106?

Разберемся в этом далее. А для работы нужно приготовить некоторые инструменты и принадлежности:

  • большой набор ключей;
  • много головок и воротков;
  • молотки разной тяжести;
  • втулки;
  • микрометрический инструмент;
  • станки, о типе которых еще поговорим.

Также узнайте как поменять контактную группу замка зажигания и про замену сальника переднего коленвала уаза.

Делается все так.

  1. Прежде нужно извлечь ДВС из автомобиля, а это задача не из легких. Справиться с ней можно, просто отсоединяя и убирая все, что мешает, а также сливая масло и ОЖ. Затем мотор откручивается от подушек и достается с помощью лебедки.
  2. С агрегата снимают головку блока, масляный поддон, а также боковые крышки.
  3. Теперь снизу мотора видно коленчатый вал, а сверху – поршни. Вот эти главные органы нужно извлечь на данном этапе. Для начала откручивают крепления всех крышек шеек коленчатого вала.
  4. Затем извлекают эти крышки.

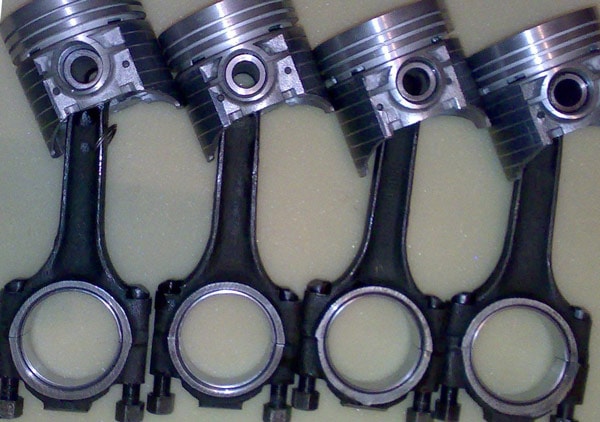

  5. Чтобы достать поршни с шатунами, просто выталкивают их, например, деревяшкой от молотка.
  6. Затем достают коренные подшипники и, наконец, коленчатый вал.
  7. Снимают вкладыши – это подшипники скольжения шеек коленвала.
  8. С поршней же извлекают кольца и пальцы.

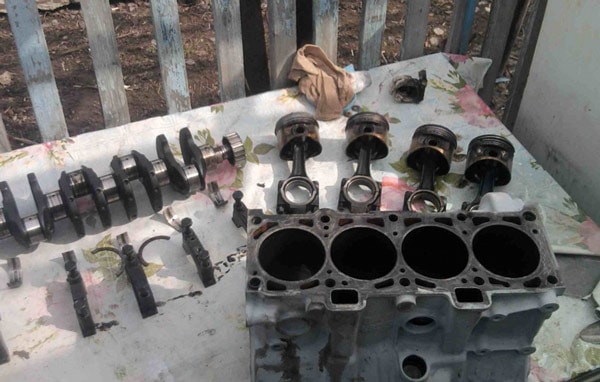

  9. Теперь, когда все разобрано, производят замеры и оценивают, что пойдет под обработку на станке. Если износ цилиндра более 0,15 мм, необходима расточка блока двигателя ВАЗ 2106, то же касается ВАЗ 2107. Причем у всех блоков существуют стандартные ремонтные размеры. При первом ремонте цилиндр ВАЗ имеет предел по диаметру 79,01 мм, а вот при пятом уже 79,05 мм. Но это последний размер, в который можно обработать цилиндры ВАЗ. Многих автовладельцев потом интересует, сколько пройдет двигатель после последней расточки? Что ж, по сути, после каждой «капиталки» мотор может отходить 100 тыс. км. Здесь аналогично – 100 тыс. км. Для ВАЗ существует еще возможность обработки цилиндров под гильзы. Но поскольку «гильзование» обойдется дороже обычной обработки, то уж лучше купить новый мотор.
  10. Затем оценивают изношенность коленвала. Однако без нее никак. Поэтому данная ось автомобиля тоже отправляется на доработку. У нее также есть несколько допусков под ремонтные размеры. Шаг каждого допуска шейки 0,25 мм. Под обработанные цилиндры и коленвал подбираются новые поршни и вкладыши, а также прочие комплекты.

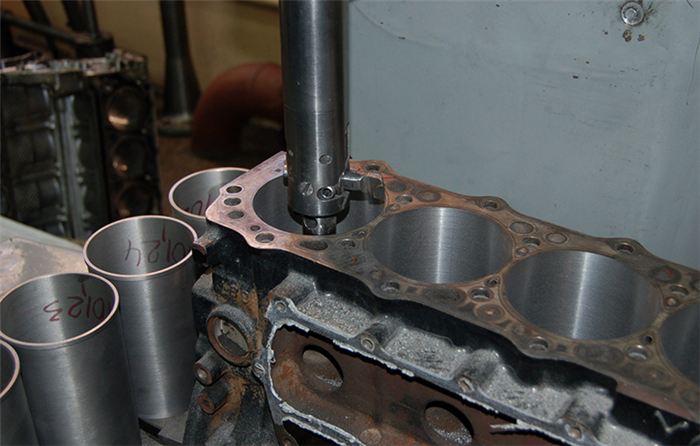

  11. Станок, используемый для расточки цилиндров двигателей, – координатно-расточной, более дешевый вариант – вертикально-расточной. Для обработки коленвала употребляется кругло-шлифовальный станок. Если все-таки у автолюбителя нет станка и необходимой квалификации, что довольно часто встречается, то ему лучше отдать блок вместе с коленвалом профессионалам, многие из которых сделают все за один день. Вопрос лишь, какова цена на расточку двигателя.
  12. После станочной отделки поверхностей агрегат собирается с новыми комплектами по обратному пути.
  13. Например, надеваются новые кольца на поршни и сразу оцениваются зазоры в канавках по паспортным данным. Запрессовываются пальцы в поршни, пальцы также имеют разные группы размеров. Вставляются новые вкладыши шеек коленчатого вала.
  14. По окончании осуществляется обратная установка поршневого агрегата на автомобиль, заливка всех жидкостей, наконец, проверка работы.
Читать еще:  Шкода октавия когда менять ремень грм

Надо сказать, что расточка и ремонт двигателя у ВАЗ 2101 осуществляется точно так же.

Еще несколько нюансов

Обговорим еще несколько нюансов. Во-первых, мы уже рассказали, что после разборки оценивают состояние поверхностей цилиндров и коленчатого вала. Однако порой, помимо этого, выясняется, что имеет место износ опорных гнезд распредвала. Конечно, это достаточно редкое явление, но все-таки…

Есть технология и для решения такой проблемы. Например, у моторов ЗМЗ делают так. Посадочные места блока обрабатывают на координатно-расточном станке. Затем запрессовывают втулки для распредвала. После этого их растачивают на том же станке. Но для данной операции необходимо приспособление для расточки запрессованных втулок распредвала двигателей ЗМЗ – ведь надо соблюсти соосность!

Во-вторых, после разборки ДВС необходимо также изучить головку блока. У некоторых автомобилей, например, Фольксваген, встречается такая проблема, как разбитые посадочные места насос-форсунок (подающих топливо) на головке блока. Итог – попадание воздуха.

Данная болезнь решается расточкой посадочных мест топливных насос-форсунок головки двигателя. Её лучше тоже доверить специалисту. Также здесь не обойтись без координатно-расточного станка.

В-третьих, во многих современных автомобилях не предусмотрена никакая расточная операция! Существует только один размер поршней! Таково веление времени. Дело даже не в том, чтобы люди чаще покупали новые машины. Просто чугун стали делать такой, что его износ – маловероятная перспектива.

Однако ведь встречаются просто задиры, заклинивания двигателя, тогда без обработки никак. Что же делать? Производители на эти случаи продают шот-блоки – та часть мотора, где только поршни плюс коленвал. Остальное ставится свое.

На блоках и шот-блоках встречается еще напыление типа керамического. Например, у двигателей Мерседес 272. Наличие такого напыления шот-блока делает расточку двигателя Мерседес 272 крайне затрудненной. Если на каком-то военном заводе удастся выполнить операцию, то можно установить гильзу без напыления со стандартным поршнем. Вот такие нюансы.

Цена доработки агрегата

Приступая к заключительной части статьи, поговорим о стоимости столь ответственной операции. Мы узнали, сколько стоит по крупным городам России, например, расточка двигателя ВАЗ 2109. При этом выяснилось, что, скажем, в Курске цена, на расточку двигателей не выше, чем в некоторых других регионах. А расточка двигателя, скажем, в Брянске обойдется процентов на десять дешевле, чем в Москве.


Остальные цены приведены в таблице. Это приближенные цены на расточку коленвала и блока, характерные вообще для ВАЗ с передним приводом, без учета снятия двигателя.

Сколько стоит расточить блок цилиндров и от чего зависит цена?

Услуга по расточке блока цилиндров в среднем по России обойдется от 1100 до 3000 рублей для владельцев отечественных автомобилей и от 4000 до 10000 рублей для обладателей авто импортного производства.

Что это

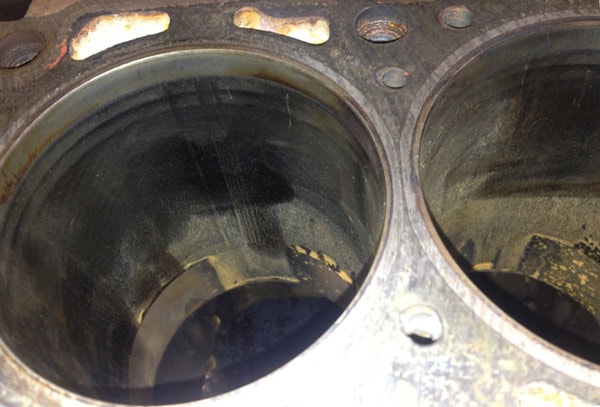

Каким бы ни был двигатель автомобиля, чугунным или алюминиевым, рано или поздно он потребует ремонта. Например, в случае, когда мотор начинает «жрать» масло и из выхлопной трубы появляется сизый дым. В таком случае обращение на СТО носит плановый характер. Также к мотористам обращаются автолюбители, которые желают тюнинговать, форсировать свой силовой агрегат.

Сама по себе процедура применяется для восстановления правильной геометрической формы цилиндра, на искривление которого влияют износ мотора, большой пробег транспортного средства или неправильная эксплуатация. Важным фактором при этом виде работ является материал, из которого изготовлен мотор.

Идеальным для расточки является чугунный силовой агрегат, ведь его стоимость невысока, а сам он очень прочный. В работе с ним мастерам нужно лишь выточить цилиндры до нужного размера, после установить подходящие поршни и ремонт будет окончен. Но есть и минусы – подверженность коррозии, плохой отвод тепла, высокий вес.

Читать еще:  Тест из какой вы страны

Алюминиевые моторы намного легче и практически не подвержены коррозии. Однако же, из-за мягкости металла мастера называют блоки из него «одноразовыми» и мало кто берется за их расточку. Даже после её проведения стенки придется обрабатывать специальным дорогостоящим покрытием.

Саму процедуру можно разбить на несколько основных шагов:

  1. Полная разборка и выемка блока цилиндров.
  2. Мойка и сушка детали.

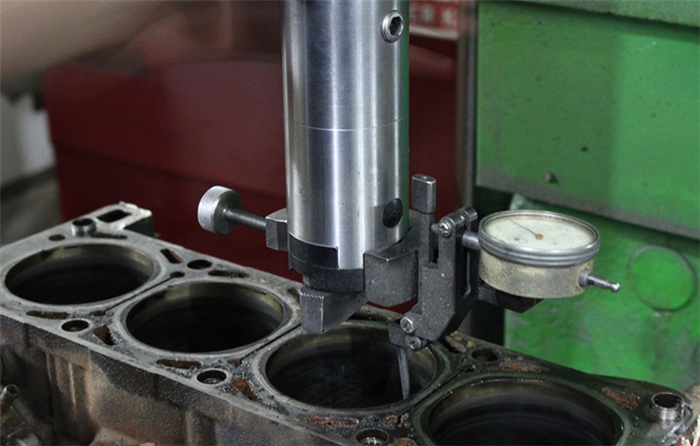

  3. Измерения с помощью специальных приборов, чтобы спланировать работу.
  4. Работа на станке.
  5. Хонингование (уменьшение шероховатости стенок).
  6. Сборка силового агрегата и установка обратно на транспортное средство.

Правильное выполнение этого комплекса работ восстановит правильный зазор между поршнями и стенками цилиндра, а также:

  • Позволит существенно снизить расход моторного масла.
  • Обеспечит нужную компрессию.
  • Увеличит ресурс деталей цилиндро-поршневой группы.
  • Снизит эффект от трения колец в рабочем пространстве.

От чего зависит цена

Цена в данном случае будет зависеть от класса автомобиля, размеров его двигателя и материала, из которого последний изготовлен. Соответственно, чем больше автотранспортное средство и его силовой агрегат, тем больше сами цилиндры и тем выше будет стоимость услуги. Конструкции станков, используемых на станциях техобслуживания, как правило, не влияют на цену расточки. Учтите, что отдельно придется оплатить услугу по снятию и установке двигателя.

Виды услуг

В принципе, на этом этапе обращения к мотористам вид услуги один – расточка. Разными могут быть лишь модели станков, на которых мастер выполняет процедуру. Дальнейшие манипуляции с двигателем уже проводятся по другим обращениям автолюбителя.

Примеры цен на услугу

Первенство по ценам на расточку принадлежит Москве, в столице за услугу для отечественного авто придется отдать от 2000 рублей, а для импортного от 3500 рублей.

По областям и регионам цены варьируются в таких диапазонах (руб за цилиндр):

  • Иномарки с обычным блоком – от 800.
  • Иномарки с наклонным, оппозитным блоками – 1100-2000.
  • Иномарки с V-образным блоком – 1500-2500.
  • Блоки мотоциклетные – от 1000.
  • ОКА – от 1500 за весь мотор.
  • Ваз, Таврия – 2500 за весь мотор.

Где, как и у кого заказать

Для получения качественной расточки цилиндров двигателя и желаемого эффекта от этой процедуры следует обращаться в специализированный сервис. Опытный мастер моторист определит неполадки, проведет необходимые замеры, сделает расточку. Специалисты рекомендуют доверять свой двигатель только профессиональным станкам и измерительному оборудованию.

Да, существует соблазн залезть во «внутренности» подкапотного пространства самому, либо обратиться к кустарному мастеру, только вот шансы навредить своему железному любимцу от таких действий резко возрастают. Полный комплекс расточки занимает от одних до пяти суток, поэтому записывайтесь к выбранному специалисту заранее по телефону и договаривайтесь о встрече.

Шлифовка коленчатого вала своими руками — технология ремонта

Со временем эксплуатации транспортного средства любой его узел или агрегат будет нуждаться в ремонте. Многие автомобилисты сталкиваются с таким вопросом, как шлифовка коленвала, в результате износа рабочих поверхностей всевозможных подшипников. Именно технологическому процессу восстановления коленчатых валов и посвящен этот материал.

В каких случаях необходимо производить шлифовку коленвала?

Коленчатый шкив представляет собой довольно сложный по конструкции и функционированию элемент двигателя. Его предназначение заключается в преобразовании возвратно-поступательных движений поршней в крутящий момент. Если объяснить в двух словах, то коленвал позволяет транспортному средству двигаться, без него невозможна работа ни одного двигателя.

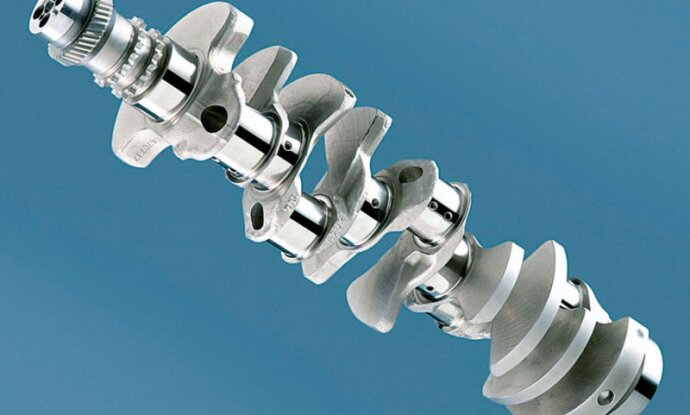

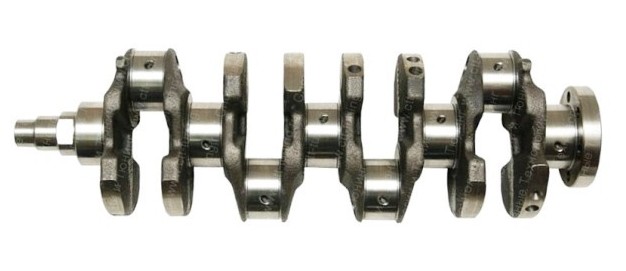

Коленчатый вал двигателя

Перед тем, как рассказать, что такое расточка коленвала, разберемся, что же влияет на его износ:

  1. В блоке двигателя коленчатый монтируется в нижней части как минимум на пяти подшипниках (коренных). Кроме того, здесь находится и некоторое количество шатунных подшипников (в зависимости от числа цилиндров). Необходимость расточки компонента возникает в результате износа шатунных или коренных элементов.
  2. Также на это влияют и шатуны, которые связаны с поршнями. Они монтируются к эксцентрическим кольцам при помощи подшипников скольжения.
  3. Если автомобиль долгое время эксплуатируется без обслуживания колец и так называемых вкладышей, в системе значительно снижается уровень давление смазывающей жидкости. От этого из строя может выйти даже двигатель.

Именно в таких случаях, если вы не хотите приобретать вышедшие из строя компоненты, осуществляется расточка коленвала, то есть процесс восстановления его работоспособности. Профессионалы в этой отрасли давно знают, что конструкция коренных и шатунных элементов скольжения коленчатого шкива осуществляется с использованием сменных вкладышей. В том случае, когда их износ достигает критических пределов, приходится разбирать двигатель и монтировать новые компоненты.

Причины, по которым возникает необходимость расточки

На самом деле причины, по которым осуществляется процесс восстановления и шлифовка коленвала, очень банальны. И связаны они исключительно с эксплуатацией транспортного средства.

Причины необходимости восстановления следующие:

  1. Если вы регулярно используете низкокачественную смазывающую жидкость. Смазка низкого качества напрямую влияет на износ всех компонентов.
  2. Если вы меняете моторную жидкость гораздо реже, не соблюдая срок замены. В том числе речь идет и о фильтрующих элементах. В добавок к этому, если масло низкокачественное, то необходимость расточки наступит гораздо раньше.
  3. Еще один недостаток в эксплуатации — это недостаточный прогрев мотора перед началом езды. Особенно это касается эксплуатации транспортного средства в зимнее время года. В этом случае машину нужно как следует прогревать.
  4. Если транспортное средство регулярно используется в режиме повышенных нагрузок.
  5. Если в двигатель внутреннего сгорания каким-то образом попадает влага.
  6. В том случае, если произошел повышенный износ посадочных мест, поскольку сопрягаемые элементы ДВС изначально были низкокачественными. Либо же при эксплуатации авто был нарушен режим их термической обработки.
Читать еще:  Формула вычисления расхода топлива на 100 км

Симптомы необходимости ремонта шеек коленчатого вала

Итак, при каких симптомах возникает необходимость восстановления узла и ремонта шеек.

Это обычно происходит при проявлении следующих дефектов:

  1. Если при демонтаже узла вы заметили, что на трущихся поверхностях образовались царапины в результате механического воздействия.
  2. Если значительно увеличились допустимые размеры зазоров, это также является недостатком.
  3. Если на поверхности шеек образовались кольцевые риски.
  4. Если произошел перегрев двигателя, при это заклинили или расплавились вкладыши.

Подробная инструкция

С причинами и симптомами необходимости восстановления мы разобрались. Где расточить коленвал и сколько это стоит? Именно такой вопрос приходит в голову каждому владельцу транспортного средства, столкнувшегося с необходимостью ремонта узла. Ответ прост — коленчатый шкив вполне можно расточить в домашних условиях, разумеется, при наличии необходимого оборудования (станка), инструментов и определенных знаний.

Произвести такую процедуру в гараже практически невозможно, поскольку для этого нужен специальный станок.

Но вы должны максимально понимать эту тему, поскольку изучить техническую литературу и посмотреть один раз, как это делает специалист, будет крайне недостаточно. Как минимум, нужно иметь соответствующий опыт. Итак, как происходит расточка — весь технологический процесс с подробным описанием предоставлен ниже.

Инструменты, станок

  1. Первое, что вам потребуется для восстановления узла — это специализированный станок. Учтите, что без него работа будет невозможной, станок — это самое важное.
  2. Набор гаечных ключей.

Этапы

  1. Итак, перейдем к технологическому процессу. В первую очередь необходимо будет демонтировать с мотора все навесное оборудование. В данном случае нужно также снять сцепление с маховиком, а также КПП. Слейте все расходный материалы (моторную жидкость, антифриз) из систем. Подождите какое-то время, пока полностью не сольется все масло. Используйте весь необходимый для этого инструмент.
  2. После того, как демонтировано все навесное оборудование, мотор следует вытащить из подкапотного пространства. Разумеется, самому справиться с этой задачей у вас вряд ли получится, поэтому заранее позаботьтесь о том, чтобы у вас был помощник.
  3. Далее, необходимо вскрыть поддон двигателя. После этого можно открутить крышки шатунных и коренных подшипников. Используйте для этого весь необходимый инструмент. Когда крышки откручены, их можно демонтировать вместе с вкладышами, а сам коленчатый шкив для восстановления следует извлечь.
  4. Следующим этапом процесса восстановления коленчатого вала будет полная прочистка. Это делается перед тем, как осуществлять его расточку. Очистка элемента должна быть наиболее эффективной, поскольку этот шаг является очень важным во всем процессе.
  5. Как правило, сам процесс шлифовки начинается с работы с шатунными шейками. Чтобы осуществить эту процедуру, коленчатый вал необходимо установить на специализированный станок. Как вы можете увидеть на фото, такой станок вы вряд ли сможете взять в прокат, поэтому данная процедура возможна только в специализированных автосервисах или на производстве. Шатунные шейки необходимо правильно отшлифовать, соблюдая технологию (сначала измеряется самая изношенная шейка, чтобы определить размеры, до которых необходимо осуществлять расточку). Если ошибиться в этом вопросе, последствия могут быть необратимыми вплоть до того, что потребуется замена компонента.
  6. Когда этот шаг завершен, на станке необходимо осуществить балансировку. После балансировки при помощи стоек с индикатором элементы должны находиться в таком виде, чтобы ось шеек не совпадала, их следует выставить по оси вращения. Это условие является обязательным, поэтому также обратите на это внимание. Таким образом при балансировке наружная поверхность шеек стачивается до нужных габаритов.
  7. И только потом, когда выполнены все приведенные выше действия и узел установлен на станок, можно приступать к самому процессу шлифовки коленчатого шкива. Вам необходимо правильно его отшлифовать, после чего коленчатый вал промывается. Промывка должна осуществляться очень качественно, особое внимание необходимо уделять смазочным каналам.
  8. После всех этих этапов наступает черед коренных шеек. Как и в предыдущем случае, начать необходимо с той шейки, которая изношена больше остальных. Таким образом определяется их ремонтный размер. Все остальные шейки подгоняются под эти габариты.
  9. Затем, когда все этапы процесса завершены, вам следует осуществить проверку правильности формы узла. Сравнивать со стандартами бессмысленно, иначе в чем смысл шлифовки. Но все размеры должны соответствовать друг другу и быть пропорциональны. Некоторые осуществляют расточку коленвала с напылением, такой шаг позволяет увеличить ресурс эксплуатации узла. Однако, напыление не является обязательным условием, поэтому мы обойдемся без него.

Когда все работы завершены, необходимо произвести полную прочистку узла от продуктов износа, то есть металлической стружки и прочего мусора. Далее, узел необходимо смазать, затем собираются все компоненты механизма. Полученный узел монтируется обратно в двигатель. Вся сборка происходит в обратной последовательности.

Как можно продлить жизнь коленвалу?

  1. Нужно бережно использовать свое авто. Не допускайте перегрева двигателя, как можно реже ездите на повышенных оборотах.
  2. Вовремя меняйте расходный материалы (масло, фильтр).
  3. Лучше не используйте дополнительные присадки (желательно сразу брать качественное масло).
  4. Процесс ремонта ДВС лучше доверять профессионалам.

Видео «Шлифовка коленвала»

Больше информации — на видео.
