Замена сальника редуктора нива шевроле

Пошаговая инструкция для замены сальника хвостовика заднего моста Нивы Шевроле

Сальник редуктора, который размещается в заднем мосте автомобиля Niva Chevrolet, обеспечивает герметизацию зазора между корпусом и валом. Благодаря эластичной манжете устраняется риск утечки трансмиссионного масла при движении авто. При появлении первых признаков утечки рекомендуется поменять сальник.

Какой сальник выбрать для замены

Если разбирают редуктор, рекомендуется одновременно менять сальник. Рекомендуется приобретать оригинальную деталь. Ее устанавливают на передний и задний мосты. Компании General Motors и ROSTECO предлагают приобрести запчасти высокого качества, которые характеризуются стойкостью к износу.

Причины ускоренного износа

Сальник — это резиновая накладка, которая работает, когда машина движется. Ускоренный износ детали наблюдается при:

  • добавлении агрессивных присадок в трансмиссионное масло;
  • неправильном затягивании гайки, которая крепит фланец кардана — при люфте или повышенном трении процесс износа сальника ускоряется;
  • забитом сапуне редуктора — давление воздуха приводит к попаданию в манжету масла, что провоцирует взлом внутреннего ребра жесткости.
  • использовании недостаточного количества смазки плохого качества — это приводит к перегреву редуктора;
  • попадании химических реагентов с дороги на резину сальника.

Если в пространство между валом и сальником попадает твердый предмет в виде куска стопорного кольца, осколка зуба шестеренки, песка, это приводит к его повреждению.

Какие инструменты понадобятся для замены сальника

Для самостоятельной замены сальника понадобятся:

  • пассатижи;
  • молоток;
  • большая плоская отвертка;
  • мощный вороток для откручивания и закручивания гайки на хвостовике;
  • стандартный набор гаечных ключей;
  • съемник;
  • динамометрический ключ;
  • универсальный ключ или инструмент, который фиксирует фланец хвостовика;
  • динамометр;
  • прочный эластичный шнур.

Замена сальника не может проводиться без самой детали, которую нужно предварительно купить. Ключ, которым удерживается фланец хвостовика, можно заменить самодельным приспособлением. Это два болта М8 и вороток, которыми надежно удерживают деталь и устраняют возможность ее прокручивания. В отверстия фланца вставляют болты, а между ними располагают вороток.

Подготовка к замене сальника

Перед проведением работ мастеру рекомендуется надеть перчатки, которые уберегают руки от ранений при случайных ударах. Для обеспечения правильной и удобной замены сальника рекомендуется установить транспортное средство на смотровую яму. При отсутствии этой возможности используется подъемник. Его высота должна быть достаточной при опирании заднего моста после снятия колеса и откручивании амортизатора. В противном случае из него будет течь масло.

Пошаговая инструкция для замены своими руками

После установки транспортного средства на смотровую яму его фиксируют с помощью противооткатных средств. Предварительно рекомендуется отключить ручной тормоз. Для снятия старого уплотнителя нужно провести предварительную разборку узла задней ступицы и извлечение полуоси.

Разбирать узел нужно в строгом соответствии с инструкцией:

  1. Колесные гайки ослабляют. После этого поднимают автомобиль на домкрате и снимают колесо.
  2. На буртике задней оси, который выступает за тормозной барабан, может быть ржавчина, которую нужно удалить. Проводят дополнительную обработку детали смазкой.
  3. На барабане имеется два болта крепления, для откручивания которых понадобится ключ на 12 мм. Барабан аккуратно обстукивают молотком, что позволяет его сдвинуть с места.
  4. Можно использовать 2 способа для снятия барабана. Его выдавливают с помощью болтов, которые случат для крепления. Барабан сбивают молотком. Процедура выполняют максимально аккуратно во избежание повреждения краев.
  5. Проводят очистку посадочного места полуоси, что обеспечит простое снятие барабана в дальнейшем.

На следующем этапе снимают полуось. У Нивы Шевроле есть 4 болта, предназначенных для крепления оси. Амортизатор удерживают кронштейном, который располагается с другой стороны полуоси. После того, как все болты будут откручены, амортизатор не будет удерживать задний мост, который выталкивается вниз пружиной.

Если будет вытекать масло, нужно поднять транспортное средство домкратом выше и подставить емкость для сбора жидкости под место проведения работ. Если чулок заднего моста будет упираться в наклоненном положении в другую сторону, это устранит утечку масла.

Если местом крепления амортизатора выступает чаша пружины, откручивать его не нужно. В этом случае не используют подставку. Чтобы открутить 4 болта, которыми крепится задняя полуось, необходимо использовать ключ на 17 мм. При выполнении процедуры обращают внимание на гроверы, которые не должны находиться в заднем механизме. Если старый гровер потеряется, а мастер установит новую деталь, она попадет в пространство между барабаном и колодкой, что приведет к заклиниванию колеса в транспортном средстве.

Читать еще:  Меняем гидрокомпенсаторы на ниве шевроле

После откручивания болтов полуось извлекают резким движением вместе с подшипником. Если не получается вытянуть ее с обоймы, то рекомендуется закрепить колесо на шпильке тремя гайками и с усилием подергать за него. В домашних условиях можно привязать колесо к створке ворот гаража веревкой. По воротам стучат молотком и полуось выходит из обоймы.

После демонтажа полуоси мастеру откроется доступ к металлическому щитку, предназначенному для крепления тормозных колодок. Его фиксируют двумя верхними болтами, которые вставляют в отверстия. Остальные действия выполняют в соответствии с инструкцией:

  1. На фланце заднего моста располагается толстая резиновая подкладка, которую рекомендуется снять.
  2. Старый сальник поддевают пассатижами или отверткой и извлекают с установочного места, которое нужно очистить и протереть тряпкой.
  3. На новый уплотнитель наносят небольшое количество трансмиссионного масла. Его устанавливают в посадочное место в ровном положении.
  4. Сальник прессуют круглой наставкой, которую делают из трубы. Во избежание повреждения резиновой прокладки рекомендуется использовать старый сальник во время прессования.

После замены сальника проводят очистку всех деталей от масла – колодок, тормозного цилиндра, металлического щитка и барабана. Перед сборкой полуоси рекомендуется осмотреть ее подшипник. При отсутствии смазки деталь обрабатывают. Если наблюдаются признаки износа подшипника, его меняют на новую деталь. Необходимость замены определяется по заеданию или легком шуме, затрудненном вращении. Если наблюдаются неисправности, то полуось стоит отвезти в сервисный центр, так как заменить подшипник можно только при наличии специального оборудования.

По окончанию работ по замене сальника проводится проверка масла в редукторе заднего моста. Для этого выкручивают пробку заливной горловины из кожуха редуктора и определяют визуально количество техжидкости. Если масла не хватает, его добавляют через шланг, который вставляют в заливную горловину.

Итоги

Замена сальника на Ниве Шевроле – это трудоемкий процесс. Но его можно выполнить самостоятельно, если строго придерживаться инструкции.

Что нужно знать для правильной замены сальника редуктора заднего моста Нивы Шевроле?

Сальник редуктора заднего моста герметизирует зазор между вращающимся валом и корпусом агрегата. Его эластичная манжета предотвращает утечку трансмиссионного масла во время движения автомобиля.

Деталь постепенно изнашивается и теряет эластичность под воздействием трения, высокой температуры и химических реагентов. В результате трансмиссионка начинает вытекать из редуктора.

Поэтому сальник нужно менять при первых признаках утечки масла. Также деталь подлежит замене во время ремонта редуктора и снятия хвостовика.

Какой выбрать?

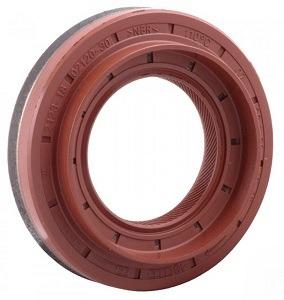

Эта деталь не отличается высокой стоимостью. Каталожный номер сальника — 2123-1802120-30. В интернет-магазинах можно найти детали по цене от 50 рублей.

Важно: учитывая низкую стоимость сальника и большую трудоемкость замены, новую деталь нужно ставить при каждой разборке редуктора. Это дешевле, чем потом снова разбирать узел ради замены уплотнителя.

По отзывам владельцев Шеви Нивы, достойным качеством обладает продукция General Motors, ROSTECO и некоторых других производителей. Они отличаются большей ценой (от 150 руб.) и надежным износостойким материалом манжет.

Причины ускоренного износа

Срок службы детали сильно сокращается в следующих случаях:

  • Забит сапун редуктора. Под давлением воздуха масло выдавливается через манжету, ломая внутреннее ребро жесткости.
  • Неправильно затянута гайка крепления фланца кардана. Люфт или повышенное трение приводят к быстрому износу сальника.
  • В трансмиссионное масло залиты агрессивные присадки.
  • На резину манжеты попали химреагенты с дорожного покрытия.
  • Редуктор перегревается из-за плохого качества или недостатка смазки.

Также сальник может повредиться в результате попадания между ним и валом твердого предмета. Это может быть осколок зуба шестеренки, кусок стопорного кольца или просто песок, который случайно попал в масло.

Читать еще:  Опель астра последняя модель фото

Инструменты и подготовка к замене

Чтобы поменять деталь, необходимо установить машину на подъемник или смотровую яму. Для самостоятельной замены понадобится:

  • новый сальник;
  • стандартный набор гаечных ключей;
  • молоток;
  • пассатижи;
  • мощный вороток (без него не удастся открутить и затянуть гайку хвостовика);
  • большая плоская отвертка;
  • съемник;
  • универсальный или ключ для фиксации фланца хвостовика;
  • прочный эластичный шнур;
  • весы-кантер или динамометр;
  • динамометрический ключ.

Вместо ключа для удержания фланца хвостовика можно использовать самодельное приспособление в виде двух болтов М8 и воротка. С их помощью удастся надежно удержать деталь от проворачивания. Для этого нужно: вставить болты в отверстия фланца и разместить вороток между ними.

Важно правильно пользоваться этим импровизированным приспособлением. Вороток необходимо вставлять перед фланцем, а не за ним. Иначе можно случайно сбить грязеотражатель.

Замена: пошаговая инструкция

Сначала открутить болты, крепящие кардан к фланцу, и вывесите карданный вал под днищем. После этого нужно измерить усилие прокручивания хвостовика с помощью динамометра или кантера. Для этого намотайте на фланец шнур, привяжите его конец к измерительному прибору и потяните. Запомните или запишите усилие, при котором хвостовик начинает проворачиваться. Это пригодится во время сборки узла.

  • Удерживая фланец ключом, открутить гайку крепления.
  • Сдернуть хвостовик со шлицов при помощи съемника.
  • Пассатижами и отверткой извлечь манжету.
  • Установить новый сальник и смочить его манжету трансмиссионным маслом.
  • Аккуратно надеть хвостовик на шлицы и вставить на место.
  • Затянуть гайку динамометрическим ключом с усилием 12-15 кгс.
  • Проверить шнуром и кантером (динамометром) усилие вращения хвостовика.
  • При необходимости подтянуть гайку крепления.
  • Прикрутить кардан к фланцу.

Работа занимает не более двух часов. После замены сальника, особенно если менять его пришлось из-за протекания масла, необходимо проверить уровень трансмиссионки в редукторе.

Полезное видео

Подробная видео-инструкция по замене сальника редуктора заднего моста Нива Шевроле:

Замена сальника ведущей шестерни редуктора заднего моста Нива Шевроле

Сальник ведущей шестерни редуктора заднего моста на автомобиле Нива Шевроле подлежит замене в случае обнаружения течи масла. Перед тем, как приступать к замене, необходимо проверить качество работы сапуна редуктора, возможно из-за его заедания, от чрезмерного давления в редукторе, масло гонит и через исправный сальник.

Загнав автомобиль на яму, первым делом необходимо проверить исправность самого сальника. Для этого проверяем уровень масла в редуктора заднего моста и при необходимости доводим его до нормы. Вывешиваем задние колеса и запустив двигатель, включаем четвертую передачу, дав ему поработать в таком состояние несколько минут, чтобы масло в редукторе прогрелось. Останавливаем двигатель и тщательно протираем место стыковки фланца редуктора и карданной передачи. После чего снова запускаем двигатель, включаем четвертую передачу и доводим показания на спидометре до 100 км/ч, в таком состояние автомобиль должен поработать не менее 15 минут, по истечение этого времени, если количество вытекающего масла из сальника превысило пять капель, значит он подлежит замене.

Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Опускаем до упора вниз рычаг стояночного тормоза.
  • Слейте масло из картера редуктора заднего моста.
  • Снимите обе полуоси.
  • От фланца ведущей шестерни моста отсоединяем карданную передачу.

  • Торцовой головкой с удлинителем откручиваем гайку крепления фланца, снимаем ее и расположенную под ней плоскую шайбу.

  • Снимаем фланец.
  • Поддев плоской отверткой, извлекаем со своего посадочного гнезда старый сальник.

  • Подготовьте новый сальник, смажьте наружную кромку герметиком и посадите его на свое место, используя подходящую по диаметру оправку.

На этом ремонтные работы по замене сальника ведущей шестерни редуктора заднего моста на автомобиле Нива Шевроле завершены. Установку снятых деталей проведите в обратной последовательности.

Замена сальника ведущей шестерни редуктора заднего моста Chevrolet Niva

Инструменты:

  • Гаечный ключ накидной прямой 13 мм
  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 24 мм
  • Отвертка плоская большая
  • Молоток малый
  • Динамометрический ключ
  • Монтажная лопатка
Читать еще:  Чем отличается красный и зеленый антифриз

Детали и расходники:

  • Сальник ведущей шестерни редуктора заднего моста
  • Герметик
  • Смазка литол-24
  • Гайка самоконтрящаяся крепления фланца
  • Ветошь

Примечания:

Сальник заменяйте новым при обнаружении течи масла.
Необходимость замены сальника определяется объемом утечки масла.
Перед проверкой объема утечки проверьте свободу перемещения крышки сапуна во всех направлениях, чтобы убедиться, что сапун не является причиной утечки масла.
Проверьте уровень масла в картере моста и доведите до нормы при необходимости. Не забудьте завернуть пробку маслоналивного отверстия.
Если вы работаете на смотровой канаве, вывесите задний мост и поставьте его на опоры. Пустите двигатель, включите прямую (IV) передачу и при установившемся показании спидометра 90–100 км/ч дайте мосту поработать не менее 15 мин для прогрева масла (температура масла должна быть 80–90 °С).
При включенной прямой передаче и показании спидометра 100 км/ч определите количество вытекающего масла. Если за 15 мин вытекает более 5 капель масла, сальник подлежит замене.
Перед заменой сальника выключите передачу и заглушите двигатель.

1. Опустите вниз до упора рычаг стояночного тормоза (если автомобиль был заторможен стояночным тормозом).

2. Слейте масло из картера заднего моста, как описано здесь. Не забудьте завернуть пробку маслосливного отверстия.

3. Снимите обе полуоси, как описано здесь.

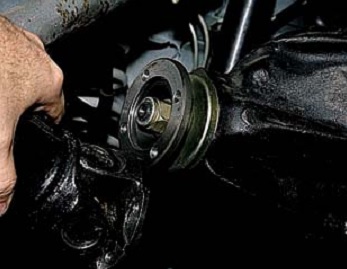

4. Отсоедините задний карданный вал от фланца ведущей шестерни редуктора заднего моста, как описано здесь.

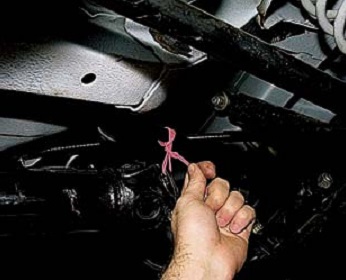

5. Подвязываем карданный вал за вилку шарнира, к верхней продольной штанге.

6. Проверьте динамометрическим ключом момент сопротивления проворачиванию ведущей шестерни. Запомните его значение.

7. Отверните гайку крепления фланца ведущей шестерни.

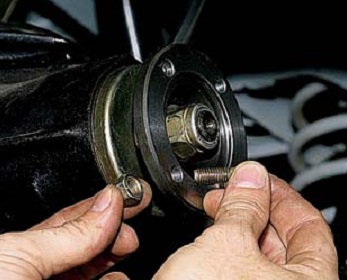

Вставляем болты в два близлежащих отверстия фланца и наворачиваем на них гайки.

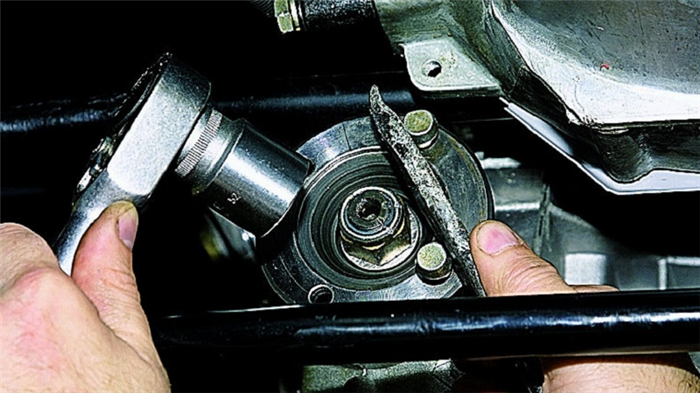

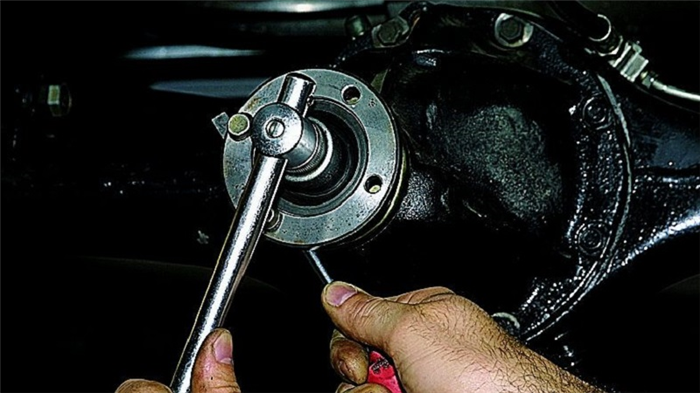

8. Вставив мощную отвертку между болтами, удерживаем фланец от проворачивания, а головкой «на 24» отворачиваем гайку крепления фланца.

9. Фланец также можно зафиксировать монтажной лопаткой.

Предупреждение:

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

10. Снимите установленную под гайкой плоскую шайбу.

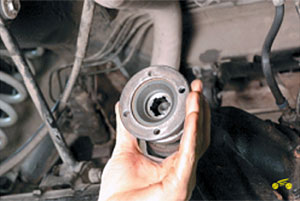

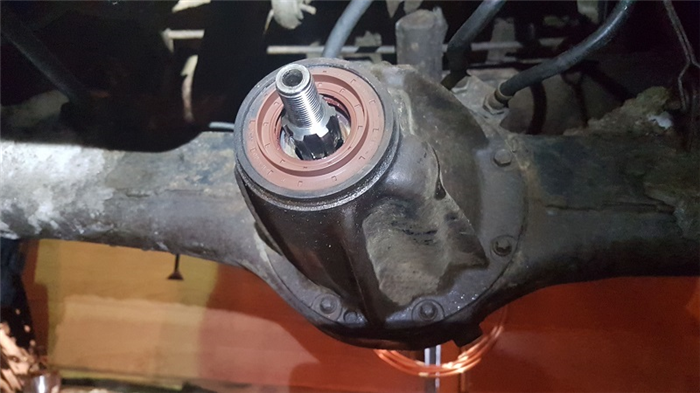

11. Снимите фланец ведущей шестерни.

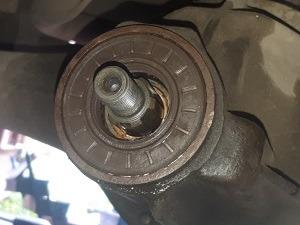

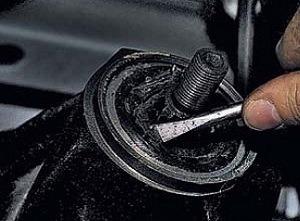

12. Извлеките сальник ведущей шестерни из горловины картера редуктора при помощи отвертки.

13. Смажьте рабочие поверхности нового сальника смазкой Литол-24, а наружную поверхность – тонким слоем герметика.

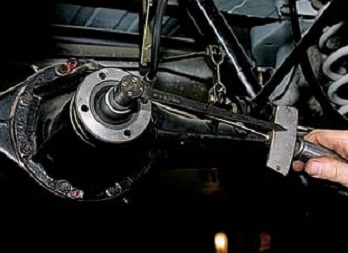

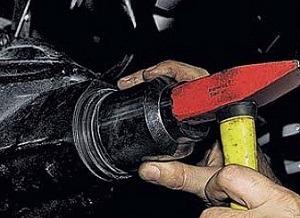

14. Установите сальник на место и легкими ударами молотка через оправку запрессуйте его в картер редуктора на глубину 1,7–2,0 мм от торца горловины картера редуктора.

Полезный совет:

В качестве оправки можно использовать старый сальник.

15. Установите фланец ведущей шестерни, затем шайбу.

16. Установите и затяните гайку крепления фланца. Момент затяжки гайки должен быть 117–254 Н·м (12–26 кгс·м) в зависимости от момента сопротивления проворачиванию ведущей шестерни. При затягивании гайки начинайте с меньшего момента и периодически проверяйте момент сопротивления проворачиванию ведущей шестерни (смотри операцию 5). Если первоначальный момент сопротивления был 58,8 Н·см (6 кгс·см) и выше, то момент затяжки должен быть на 9,8–19,6 Н·см (1–2 кгс·см) больше первоначального. Если первоначальный момент сопротивления был меньше 58,8 Н·см (6 кгс·см), то гайку крепления фланца затяните до получения нужного момента сопротивления 58,8–88,2 Н·см (6–9 кгс·см).

Предупреждение:

Если в результате затягивания гайки крепления фланца нормированным моментом (12–16 кгс·м) вы обнаружите, что момент сопротивления проворачиванию ведущей шестерни будет превышен, то это свидетельствует о недопустимой деформации распорной втулки, установленной между подшипниками. Втулку необходимо заменить. Такая замена связана с разборкой редуктора и последующей регулировкой зацепления шестерен главной передачи. Эта работа требует высокой квалификации и применения специальных приспособлений. Не рекомендуем проводить ее самостоятельно – обратитесь в специализированную мастерскую, располагающую соответствующим оборудованием.

17. Установите снятые детали в порядке, обратном снятию.
