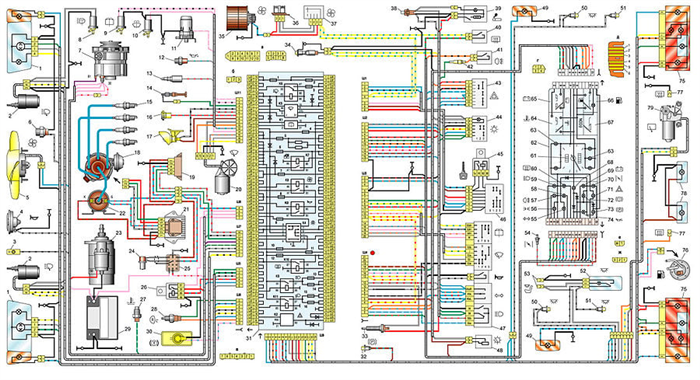

Электрооборудование 2108 Полная схема

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

Полная схема

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

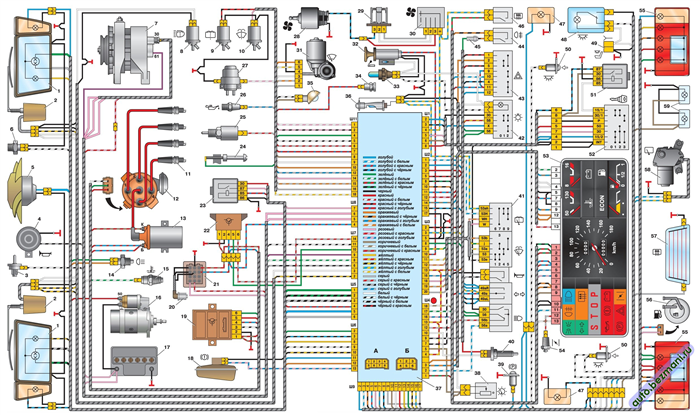

Электрическая схема ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

1 – блок-фара;
2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей);
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей);
9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – свечи зажигания;
12 – датчик–распределитель зажигания;
13 – катушка зажигания;
14 – выключатель света заднего хода;
15 – датчик указателя температуры охлаждающей жидкости;
16 – стартер;
17 – аккумуляторная батарея;
18 – датчик уровня тормозной жидкости;
19 – коммутатор;
20 – датчик верхней мертвой точки 1-го цилиндра;
21 – колодка диагностики;
22 – блок управления электромагнитным клапаном карбюратора;
23 – реле включения стартера;
24 – концевой выключатель карбюратора;
25 – электромагнитный клапан карбюратора;
26 – датчик контрольной лампы аварийного давления масла;
27 – электродвигатель омывателя стекол;
28 – электродвигатель вентилятора отопителя;
29 – дополнительный резистор электродвигателя отопителя;
30 – переключатель вентилятора отопителя;
31 – электродвигатель очистителя ветрового стекла;
32 – прикуриватель;
33 – лампа подсветки рычагов отопителя;
34 – штепсельная розетка для переносной лампы;
35 – подкапотная лампа;
36 – лампа освещения вещевого ящика;
37 – монтажный блок;
38 – выключатель освещения приборов;
39 – выключатель контрольной лампы стояночного тормоза;
40 – выключатель стоп-сигнала;
41 – подрулевой переключатель;
42 – выключатель наружного освещения;
43 – выключатель аварийной сигнализации;
44 – выключатель заднего противотуманного света;
45 – предохранитель цепи противотуманного света;
46 – выключатель обогрева заднего стекла;
47 – боковые указатели поворота;
48 – плафон;
49 – разъем для подключения к плафону индивидуального освещения;
50 – выключатели плафона на стойках дверей;
51 – реле зажигания;
52 – выключатель зажигания;
53 – комбинация приборов;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – задние фонари;
56 – датчик указателя уровня и резерва топлива;
57 – элемент обогрева заднего стекла;
58 – электродвигатель очистителя заднего стекла;
59 – фонари освещения номерного знака;

Читать еще:  Какие машины производит франция

А – порядок условной нумерации штекеров в колодке выключателя зажигания;
Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

Электросхема ваз 2109 карбюратор

У вас возникли проблемы с электроникой в вашем ваз 2109 с карбюраторным двигателем? В таком случае вам необходима схема электрооборудования ваз 2109 карбюратор, в таком случае рекомендую вам обзнакомиться с подробной схемой электропроводки в автомобиле марки ваз 2109.

Схема электрооборудования карбюратор ваз 2109

Не для кого не секрет, что у российского автопрома, как в прочем и у иномарок, часто бывает всплывают проблемы с проводкой, то мыши погрызли, то перебило проводку при езде по «колдобинам», и тут вы задаетесь вопросом, а где мне взять схему электропроводки моего автомобиля, в этом случае я представляю схему электропроводки автомобиля ваз 2109, в следующих статьях я постараюсь разместить схемы электропроводок на остальные автомобили марки ваз и УАЗ, а также постараюсь найти схемы иностранных автомобилей с карбюраторным двигателем, поэтому следите за выходом статей на сайте, также буду раз услышать ваши пожелания и исправления в комментариях.

Схема электрики ваз 2109 карбюратор: 1. Блок-фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания; 16. Розетка штепсельная переносной лампы; 17. Датчик ; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе: 21. Коммутатор: 22. Катушка зажигания; 23. Колодка диагностики; 24. Датчик в. М. Т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель; 36. Лампа освещения вещевого ящика; 37. Блок монтажный: 38. Комбинация приборов; 39. Выключатель стоп-сигнала; 41 Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для ВАЗ-2109); 51 Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и обывателей; 54. Выключатель звукового сигнала; 55 Переключатель указателей поворота, стояночного света и света фар; 56. Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла А. Наконечник провода для подключения к датчику износа тормозных колодок; В. Штекерный разъм для подключения к плафону индивидуального освещения салона; I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторетуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени омывателя заднего стекла: К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла; К4 Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподъмников (не устанавливается); К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар. Электрическая схема автомобилей ВАЗ-21093 и ВАЗ-21099 исполнения люкс с высокой панелью приборов (кликабельно). 60 — выключатель обогрева заднего стекла; 61 — выключатель противотуманных фар; 62 — контрольная лампа включения противотуманных фар; 63 — контрольная лампа включения заднего противотуманного света; 64 — выключатель заднего противотуманного света; 65 — боковые указатели поворота; 66 — выключатели плафона на стойках дверей (на ВАЗ- 21093 и ВАЗ-21099 четыре); 67 — предохранитель цепи противотуманного света; 68 — выключатель наружного освещения; 69 — комбинация приборов; 70 — выключатель контрольной лампы воздушной заслонки карбюратора, 71 — выключатель аварийной сигнализации; 72 — плафон; 73 — разъем для подключения к плафону индивидуального освещения; 74 — задние фонари; 75 — фонари освещения номерного знака; 76 — электродвигатель очистителя заднего стекла; 77 — элемент обогрева заднего стекла; 78 — датчик указателя уровня и резерва топлива. Схема электрооборудования автомобилейPВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива. Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов, вторые концы тонких черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером 4 колодки Х1 монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку соединенную с оранжевым проводом с голубой полоской, идущим к штекеру 3 колодки Х4 монтажного блока.
На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать т от или иной вспомогательный узел или система. Не устанавливается на автомобилях, оснащенных карбюратором с полуавтоматическим пусковым устройством.

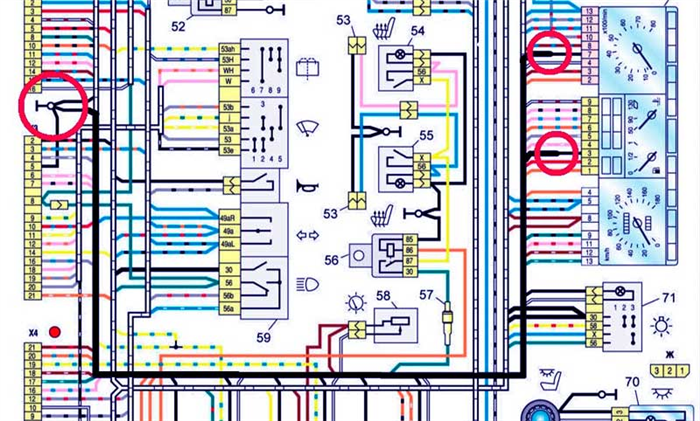

Где находится масса на приборной панели ваз 2109 — схема

Потеряли массу? Поможем ее вернуть! На этой схеме, черным выделен провод который идет на массу.

Читать еще:  Руководство по эксплуатации ваз 21053

Расположение провода массы на приборной панели

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Схема ВАЗ-2109 старые версии

Схема ВАЗ-2109 новые версии

Тут нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

Схема ВАЗ-2109, 21099 «люкс»

Схема ВАЗ-21099 с европанелью

Схема комбинации приборов для низкой панели

Схемы комбинаций приборов для высокой панели

Схема подключения фароочистителей

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

Электрооборудование с роторным двигателем

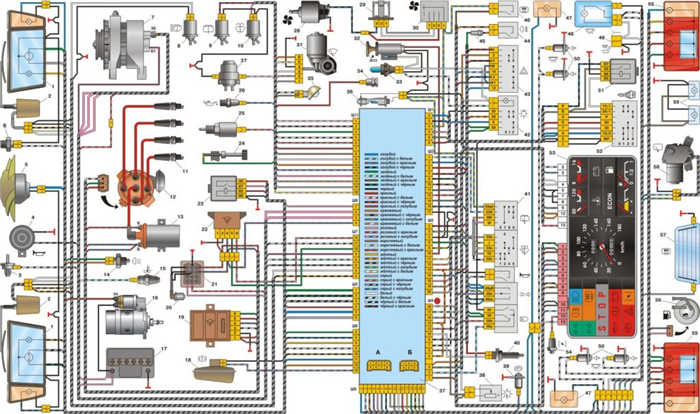

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.
Читать еще:  Размеры оси ступицы ваз 2108 чертеж

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
