Модуль зажигания ваз 3 контакта

Разновидности и отличия катушек зажигания ВАЗ

Бензиновый двигатель автомобиля работает за счет сгорания топлива. Чтобы обеспечить воспламенение, необходимо наличие электрической искры, которая формируется между электродами свечи накаливания. Они имеют небольшой зазор, который искра должна преодолеть. Это осуществимо при подаче на свечу высокого напряжения (в десятки тысяч вольт).

Бортовая система транспортного средства не рассчитана на подобные нагрузки, а оборудование, осуществляющее подачу электричества, не способно выдать подобные значения.

Для решения этой проблемы, в систему зажигания автомобиля внедряется катушка, создающая высокое напряжение. Компонент системы зажигания автомобиля преобразует низковольтное напряжение в высокое (в зависимости от характеристик детали от 6-12 В до 35 000 В). Выполняемые катушкой задачи, обусловлены особенностями строения элемента. Он состоит из первичной и вторичной обмоток, которые размещены в изолированном корпусе.

Внимание! При возникновении неисправностей, рекомендуется проверить все компоненты мотора: начиная от клапанов и блока цилиндра, и заканчивая катушкой зажигания или модулем.

Классика, семейство 2101-2107

Отечественные машины ВАЗ «классического семейства» (модели 2101-2107), оснащаются карбюраторными и инжекторными моторами. На автомобилях с карбюраторами установлена катушка зажигания (или «бобина»). Схема расположения элемента выглядит следующим образом: деталь монтируется на левом брызговике в подкапотном пространстве автомобиля, и крепится к кузову при помощи двух гаек.

Автомобили с установленными инжекторами (ВАЗ 2107), имеют модуль зажигания. Он крепится на блоке цилиндров силового агрегата авто. Деталь функционирует вместе с электронным блоком управления двигателя, а катушки зажигания входят в конструкцию всего модуля.

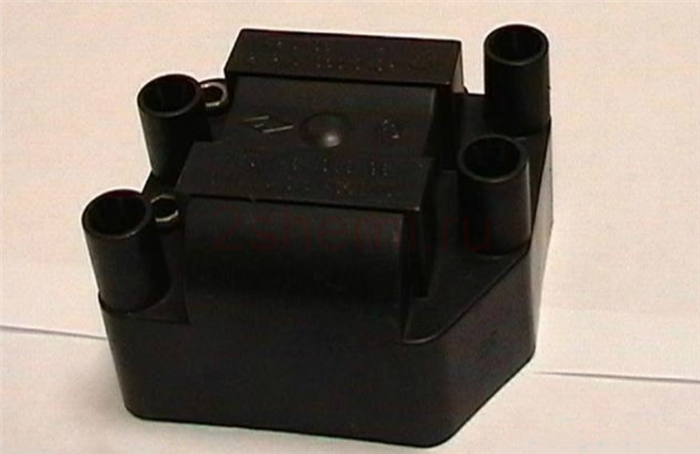

Используемый модуль зажигания – универсальная модель (устанавливается и на другие отечественные автомобили)

Для инжектора и в составе БСЗ используется катушка 027.3705 аналог 27.3705 (АТЭ-2).

Характеристики «инжекторной версии» катушки зажигания ВАЗ выглядят следующим образом:

Рабочая температура от -40° С до +85° С
Величина сопротивления:
первичной обмотки (0,45+0,05) Ом
вторичной обмотки (5+0,5) кОм
Напряжение питания 12 В
Габаритные размеры 72х156 мм, маслонаполненная конструкция

«Спутник», 2108-21099

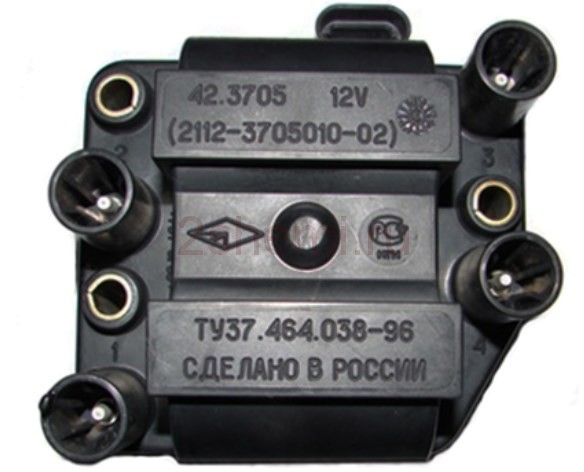

На модели ВАЗ 2108-21099 также устанавливают катушки зажигания с маркировкой 027.3705.

Десятые модели, 2110-2112

На ВАЗ 2110-2112 устанавливаются катушки зажигания как на инжекторные, так и на карбюраторные двигатели (сейчас практически не встречаются). Для инжекторных моделей ВАЗ 2110-2112, предусмотрено наличие модуля зажигания с маркировкой 042.3705 обозначение по документации ОАО “АвтоВАЗ” 2112-3705010-03, некоторые модели снабжаются индивидуальными катушками 2112-3705010-12

Lada Samara, 2113-2115

На карбюраторные модели автомобилей ВАЗ семейства «Самара» (2113-2115), устанавливают катушки зажигания 2111.3705 (Аналог Bosch F000 ZS0 211). Эти катушки имеют азъем на 3 контакта и используются для автомобилей “ВАЗ” с микропроцессорной системой управления двигателем внутреннего сгорания на базе контроллера М7.9.7 или его аналогов с двигателями 8 кл.

Калина, 1117-1119

На более современную модель ВАЗ, Ладу Калину, устанавливается модуль зажигания с маркировкой: 2112-3705010-12. Она имеет следующие характеристики:

Напряжение на нагрузке 1МОм +25пФ>24кВ

Длительность искрового заряда 1,14-1,5 мс

Диапазон рабочих температур от -40 до +140 градусов С

Номинальное напряжение питания 12В.

Приора, 2170-2173

На Ладу Приору устанавливаются такие же катушки зажигания, как и на Калину. Катушка имеет маркировку 2112-3705010-12. Также как и в случае с Калиной, Приора оснащается только инжекторными моторами, поэтому карбюраторные катушки зажигания или «бобины» не могут быть установлены на автомобиль.

В подведение итогов стоит сказать, что при выборе катушки зажигания на автомобиль, необходимо учитывать маркировку детали, ее совместимость с той или иной моделью отечественного автопрома. Несмотря на высокую взаимозаменяемость, также обращают внимание на габаритные размеры детали, и тип крепления в подкапотном пространстве машины. Приобрести катушки или модули зажигания на отечественную «классику», «Самары» и «Спутники» можно в нашем интернет-магазине при помощи нескольких кликов компьютерной мыши.

Разъём к модулю зажигания инжектор (4 клеммы в сборе с проводами)

Уважаемые покупатели, во избежание ошибок при отправке разъёма соединительного к модулю зажигания, в строке “Комментарий” указывайте катушка на 4 или на 1 свечу , модель вашего автомобиля, год выпуска, инжектор или карбюратор .

Модуль зажигания найти нетрудно, откройте капот у Вашего автомобиля и обратите своё внимание на свечи зажигания, от этих свечей будут идти провода, так вот посмотрите, куда провода ведут и после нахождения, вы увидите перед собой небольшую квадратной формы коробочку, которая и называется модулем зажигания.

Модуль зажигания BOSCH F 000ZS0 211 Арт. 2111-37050010 / 55.3705 Омега Арт. 2112-37050010 на автомобили ВАЗ – это один из основных элементов системы воспламенения горючей смеси в цилиндрах. Он отвечает за высоковольтное напряжение, создающее искру на свечах. Устройство системы старта двигателя имеет несколько видов, каждый производитель представляет свою оригинальную систему. При этом принцип работы и основные составляющие элементы не изменяются.

Колодка соединительная 2111-37050010АХ (4 контакта в сборе с проводами), является одним из элементов жгута контроллерного, подключается к модулю зажигания с электронной системой впрыска топлива на автомобилях ВАЗ 21041, ВАЗ 2105, ВАЗ 21067, ВАЗ 21074, ВАЗ 2108, 2109, 21099, 2110, 2111; 2113; 2114, 2115; 2112, ВАЗ 2170, ВАЗ-2121, ВАЗ 21213-21214i, ВАЗ-2123, ВАЗ-2131 и их модификаций. Колодка может быть использована для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем, можно ставить на автомобиль.

Читать еще:  Регулятор температуры в салоне ваз 2110

Система зажигания должна обеспечивать надёжное и качественное воспламенение воздушно-топливной смеси строго в конкретное время, которое определяется предварительной настройкой. Отклонения от заводских параметров имеет ряд негативных последствий вплоть до выхода из строя силового агрегата.

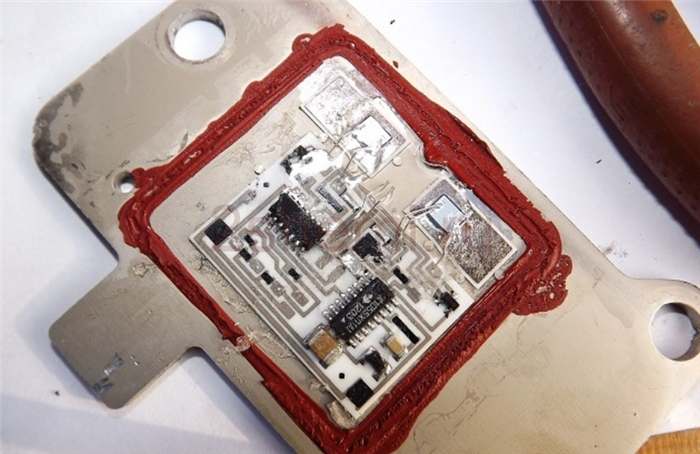

Модуль (катушка) зажигания BOSCH F 000ZS0 211 Арт. 2111-37050010 питается от бортовой сети напряжением в 12 Вольт. Состоит из компактного пластикового корпуса, 2 электронных узлов управления и высоковольтных трансформаторов.

Модуль зажигания имеет четыре специальные разъема для подключения ВВ проводов. Симптомы неисправности блока зажигания связаны с выходом из строя ВВ кабеля и свечей зажигания, из-за чего требуется уделить максимум внимания диагностическим процедурам.

В число основных признаков поломки модуля зажигания входят:

– нестабильные холостые обороты;

– снижение тяги двигателя;

– машина плохо набирает обороты в процессе разгона;

– отказ работы парных цилиндров (1 и 4), (2 и 3).

Блок управления посылает на модуль низковольтные управляющие сигналы. Конец сигнала определяется началом искрового разряда, длительность которого зависит от степени заряда катушки и определяется общим значением напряжения бортовой сети.

Изъятие старого модуля зажигания BOSCH F 000ZS0 211 Арт. 2111-37050010 / 55.3705 Омега Арт. 2112-37050010 – это простая процедура, выполнить которую может любой автолюбитель без специальной подготовки. Чтобы избежать непредвиденных поломок и риска получить электрический удар, необходимо строго следовать последовательности:

– Обесточить систему, для этого отключите от аккумулятора отрицательную клемму;

– Демонтировать колодку проводов, отключив ее от модуля зажигания;

– Отсоединить ВВ провода;

– Отсоединить крепления к двигателю;

– Вытащить модуль зажигания и отвернуть его держатель.

Замена контактного носителя 2112-37050010АХ (4 PIN) в сборе с проводами, являющегося элементом жгута системы зажигания, соединяющий модуль зажигания BOSCH F 000ZS0 211 Арт. 2111-37050010 / 55.3705 Омега Арт. 2112-37050010 на автомобилях ВАЗ 21041, ВАЗ 2105, ВАЗ 21067, ВАЗ 21074, ВАЗ 2108, 2109, 21099, 2110, 2111; 2113; 2114, 2115; 2112, ВАЗ 2170, ВАЗ-2121, ВАЗ 21213-21214i, ВАЗ-2123, ВАЗ-2131 и их модификаций с электронной системой впрыска топлива, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Другие артикулы товара и его аналогов в каталогах: BOSCH F 000ZS0 211АХ, 2111037050010АХ, 55.3705 АХ, 2112037050010АХ.

ВАЗ 21041, ВАЗ 21067, ВАЗ 21074, ВАЗ 2108, 2109, 21099, 2110, 2111; 2113; 2114, 2115; 2112, Лада Калина, ВАЗ 2170, ВАЗ-2121, ВАЗ 21213-21214i, ВАЗ-2123, ВАЗ-2131, ВАЗ – 2120 инжектор.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку модуля зажигания на автомобиле ВАЗ их модификации ?

Как самостоятельно заменить модуль зажигания на инжекторном автомобиле ВАЗ их модификации ?

Как самостоятельно заменить разъем на жгуте системы зажигания для подключения модуля зажигания на автомобиле ВАЗ их модификации ?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

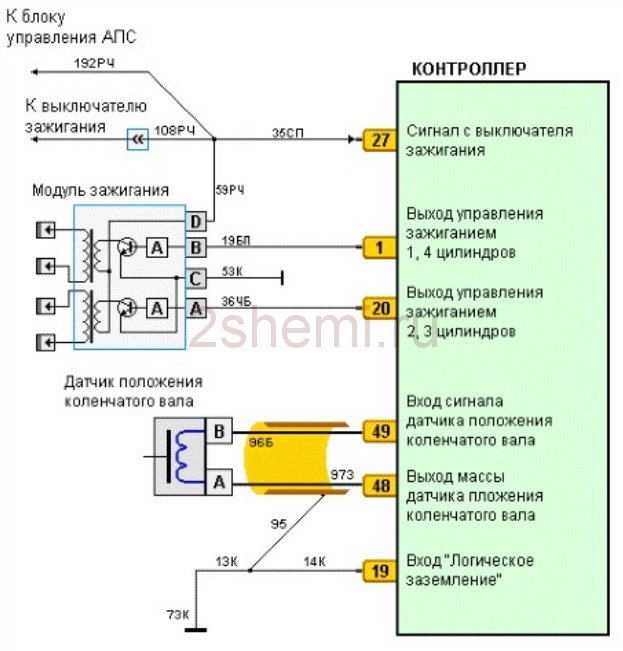

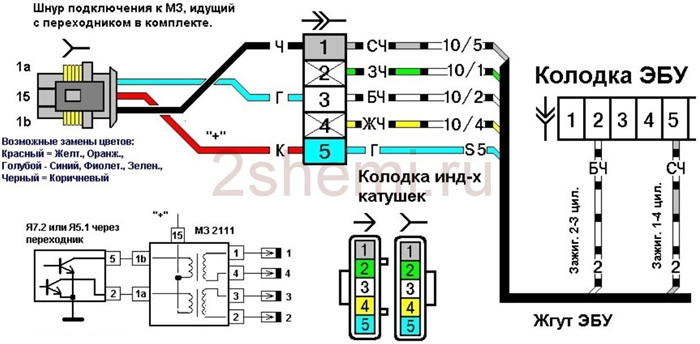

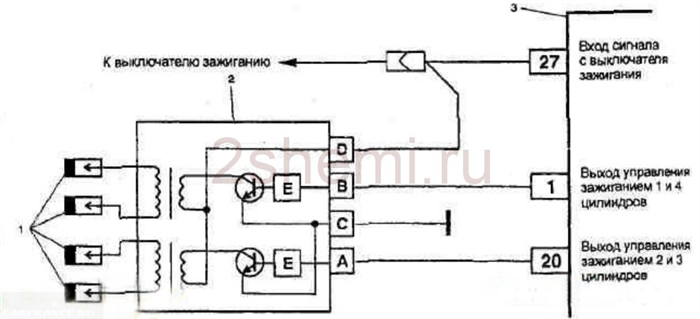

Распиновка и схема катушки зажигания ВАЗ

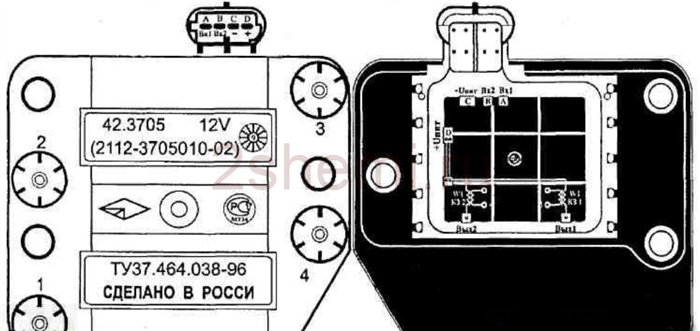

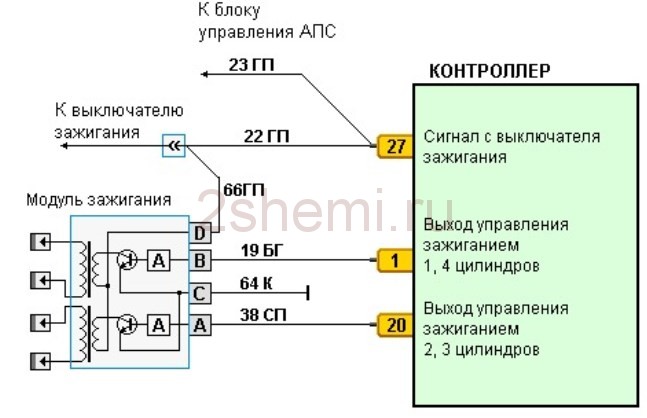

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

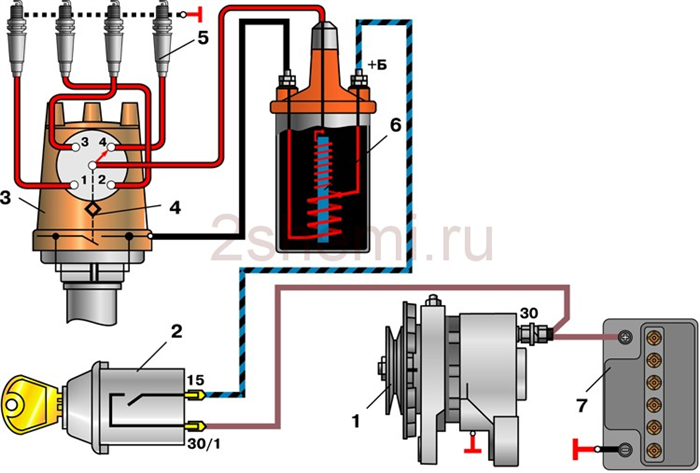

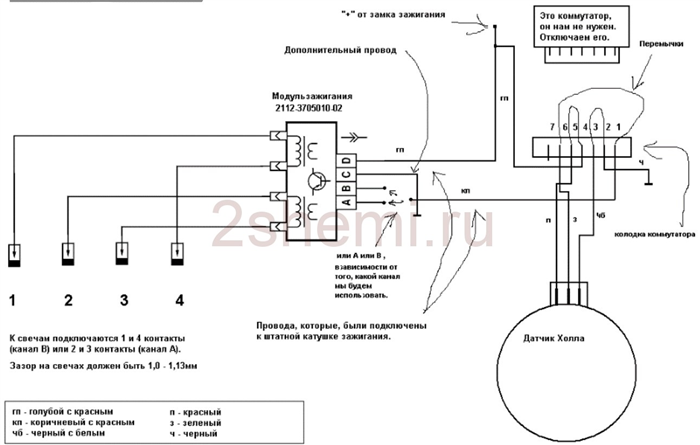

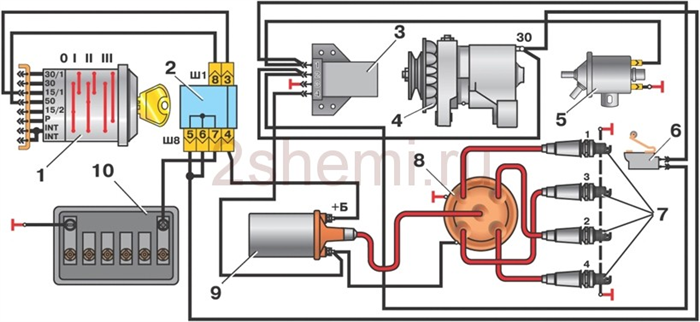

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

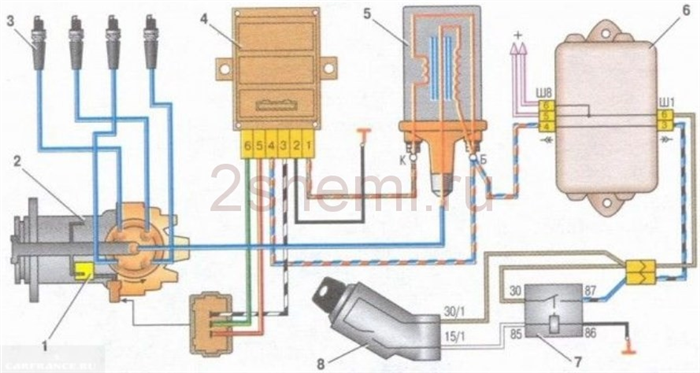

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

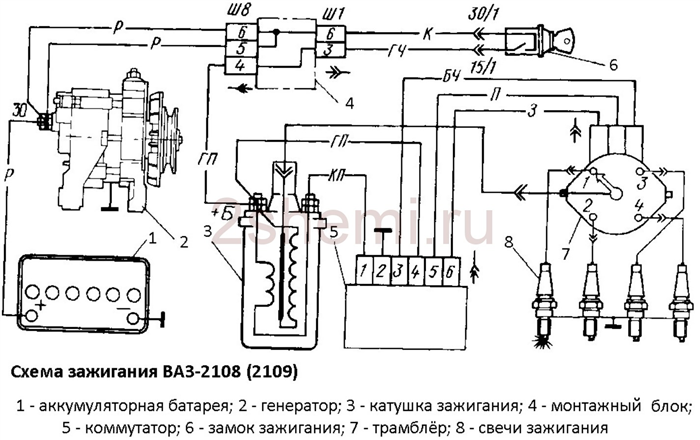

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

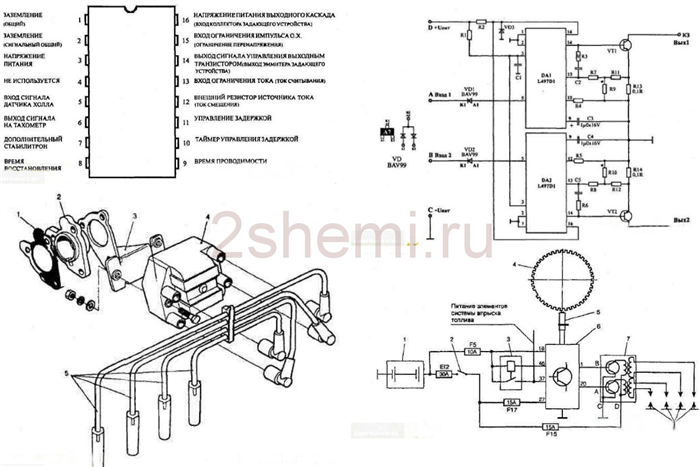

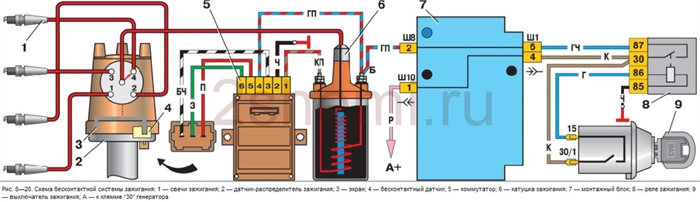

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Читать еще:  Верхняя панель ваз 2110

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

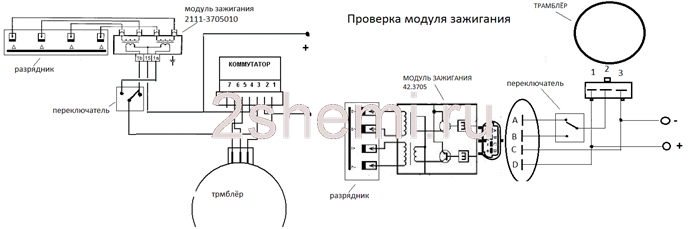

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

  1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
  2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
  3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
  4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
  5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

  1. Демонтируем «клемму-минус» с аккумуляторной батареи.
  2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
  3. Вынимаем высоковольтные провода с катушки.
  4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
  5. Ключом на 17, ослабляем один болт крепления катушки.
  6. Вынимаем модуль.
  7. Шестигранником откручиваем катушку от держателя.
  8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Читать еще:  Ваз ларгус номер модели

Видео по ремонту КЗ ВАЗ

Vectra Club Russia

Колхозим модуль зажигания

Колхозим модуль зажигания

Сообщение Altmaster » 22 апр 2011 14:20

Статья написана по результатам теоретических и практических иссследований, изложенных в теме
Колхозим модуль зажигания из катушек ВАЗ.

Общий вывод: ДА! Это возможно.
Конкретные варианты по моторам смотрите ниже.

Вот ещё сводная табличка применения модулей по моторам
OVC
http://www.webparts.ru/opel.lmz?p=1&i=1 . in=0018467

N1 Z16xe 12 08 307
N3 Z16xep, Z18xer 12 08 021
N5 Z18xe, Z18xel 12 08 008
N11 Z22se 12 08 551 (12 08 553) (12 08 026)
N17 Z22yh 62 35 124


N1 Z20net 12 08 018

OVB
http://www.webparts.ru/opel.lmz?p=1&i=1 . in=0019109

N6 X16szr 12 08 063
N6 X16xel,y16xe,z16xe Дорестайлинг 12 08 063
N11 X16xel,y16xe,z16xe Рестайлинг 12 08 307
N17 X18xe, X20xev, C20sel 12 08 071
N23 X18xe1,z18xe,z18xel 12 08 008

Из схемы на Z18XE и единого номера кассеты, предполагаю, что
для X18xe1,z18xe,z18xel можно использовать самодельную кассету
рестайлингового X16XEL (12 08 307) с соответствующей заменой контактов.

Мотор X18XE X20XEV
ECU Simtec
оригинал 1208071
замена 2111
Схема оригинальная

Включение переходника:
1 1
3–>2
2–>3
1–>4
первые цифры на нашей косе, вторые на модуле от 10-ки там всё подписано.


этот модуль НЕ подходит, как и было написано ранее машина троит и зажигает ошибки 0352 и 0351.

следующие два мною были опробованы и хорошо работают
1
2

Как видите отличаются они только последними цыфрами.
кто решится делать лучше сразу сделать косу и на авторынок, с цыфрами 02 сразу не берите.
я сегодня пол дня по городу катался пробывал даже с продавцом поругался.

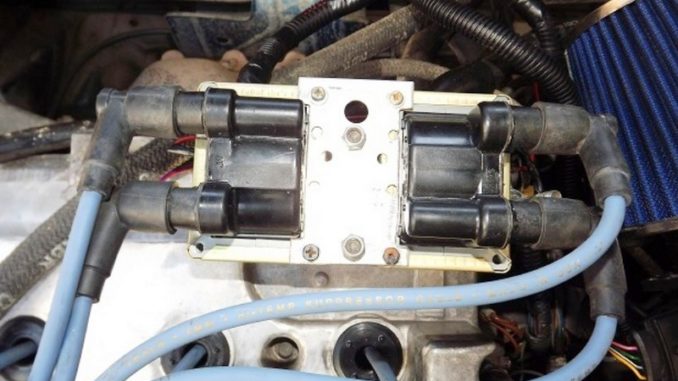

а вот так у меня сейчас, колхоз он и в африке колхоз.


Вот так у меня сейчас,
на проводах наконечники обрезаны, модуль от ВАЗ установлен на штатное место на 1 болт. Были бы вазовский провод на 1 цилиндр на пару сантиметров подлиньше вообще бы всё было в шоколаде а так он немного внатяг. Третий день поездок вроде всё нормально.
бюджет
1452р-модуль Ваз
550р-провода Ваз
60р- коннектор Ваз
40р- 4 коннектора для подключения к проводке (чтобы провода не резать)
итог—2102р
результатом доволен.

Кашак
Подтверждаю,катушка от ВАЗ работает прекрасно на дорестайл x16xel. Вчера ради интереса протестил. Цена от 1300 до 1500,плюс разъем на катушку 80 рублей.
Опозновательные признаки катушки:
55.3705
(2112-3705010)
ЗАО группа “ОМЕГА” город Москва.

AlexBeck
Поставил 2112-3705010-03 Модуль зажигания. Полет нормальный.
yellow50
2112-3705010-07
======================================================
Мотор X25XE

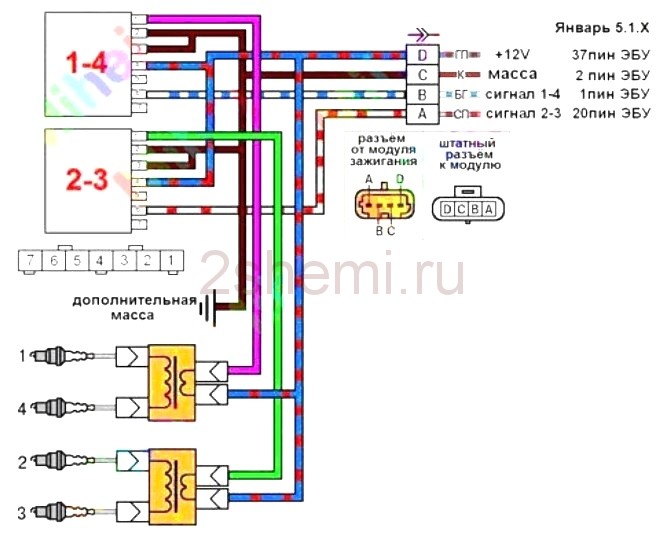

Схема переходника для катушек X25XE

Проект замены на дискретные катушки.

Идея – последовательно катушечки соединять.
Схема стандартной катушки X25XE

Синим отмечены контакты на разъёме.

первичная 1,3 Ом
вторичная 12 кОм
Схема кассеты для замены катушки X25XE

Синим отмечены контакты на разъёме.
Черные – контакты на катушке 2112-3705010-10

http://eshop.rd-lab.ru/product_info.php?products_id=82
Катушка зажигания на свечу 2112-3705010-10 предназначена для работы в составе системы управления зажиганием и впрыском двигателей автомобилей. Катушка зажигания на свечу устанавливается на 16-ти клапанные двигатели автомобилей семейства ВАЗ, инжекторной группы, с рабочим объемом 1500 – 1600 см³.

* Вторичное напряжение: более 24 кВ, температуре -40ºC, напряжении питания 6 В.
* Ток искрового разряда: Ip = (85 – 95) мА, при работе на диоды Зенера с Uпр = 800 В.
* Энергия искрового разряда: не менее 35 мДж, (Uпр = 800 В).
* Рабочая температура: : от -40° С до +100° С.
* Катушка работоспособна при напряжении от 6 до 16 В.
* Масса: не более 0,19 кг.

Cопротивление первичной обмотки 1,3 Ом

По результатам испытаний, на X25XE не рекомендуется устанавливать НИКАКИЕ свечные катушки зажигания.
Все выходят из строя от перегрева и приходится возвращаться к стандартной схеме.
При этом на других, более холодных моторах эти же катушки работают успешно.

======================================================
DARICH
Данную схему Сегодня я испытал на Х18ХЕ1,работает как часики 😮

На все про все ушло 40 минут 😀

Вот как это дело выглядит на моторе

Цена вопроса 3900 руб,но это окупиться если вдруг в дальнейщем полетит какой модуль его легко можно заменить 😉
======================================================

Где не указаны авторы – текст мой.
Но извините, если кого пропустил, напишите в личку, добавлю.
