Зажигание трамблер ваз 2109

Трамблер ВАЗ 2108, 2109 принцип действия

Трамблер (датчик-распределитель зажигания) — элемент системы зажигания автомобиля.

Попробуем понять как он работает и каков его принцип действия.

Назначение трамблера ВАЗ 2108, 2109, 21099

Он предназначен принимать искру с катушки зажигания и распределять ее по цилиндрам в соответствии с порядком работы двигателя (для ВАЗ 2108, 2109 1-3-4-2).

Помимо этого трамблер задает момент искрообразования (выдает управляющий импульс на коммутатор) в зависимости от оборотов коленчатого вала, нагрузки на двигатель и угла установки опережения зажигания.

Как работает трамблер

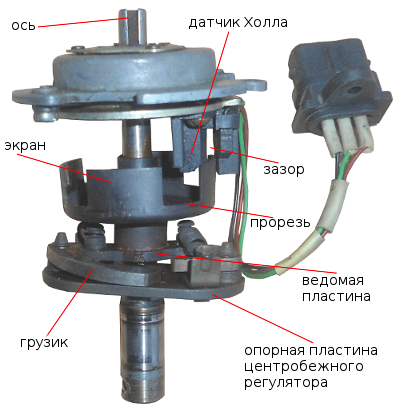

В основе конструкции трамблера — вращающийся вал (т.н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099

Принцип действия трамблера включает в себя работу всех его элементов.

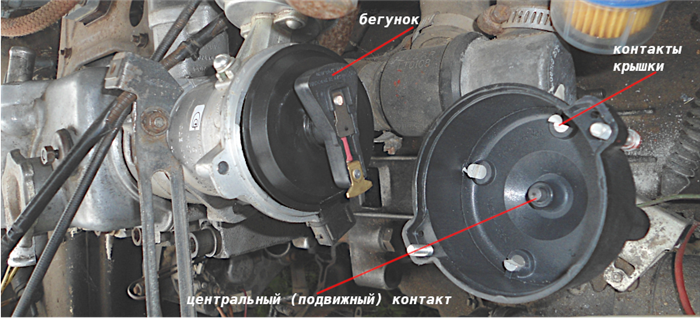

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

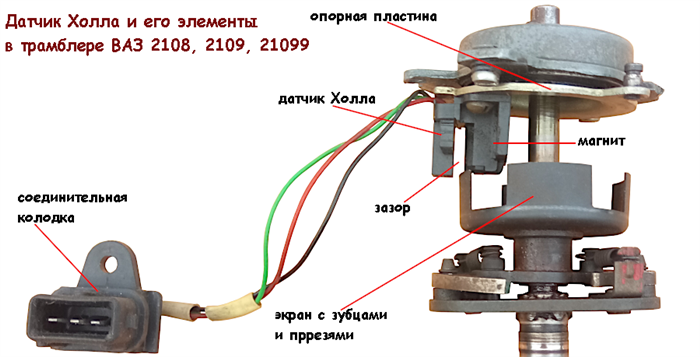

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры. Подробнее «Принцип действия датчика Холла».

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей. Подробнее «Центробежный регулятор опережения зажигания».

Принцип действия центробежного регулятора

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол). Подробнее «Вакуумный регулятор опережения зажигания».

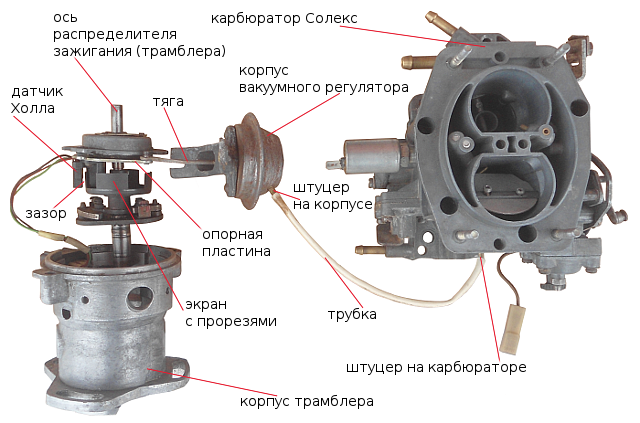

Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Корректировка угла трамблером, автомобиль ВАЗ 2108

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

ремонт распределителя зажигания (трамблера) на автомобиле ваз 2108, ваз 2109, ваз 21099

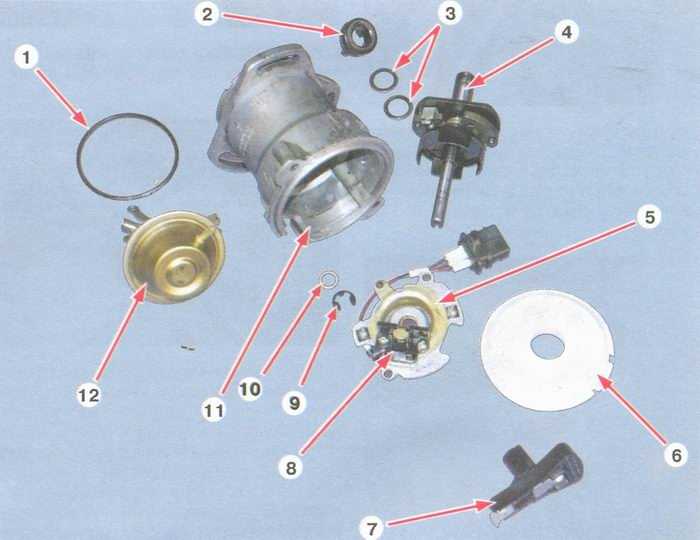

Распределитель зажигания (трамблер) состоит из следующих деталей (см. рис. ниже): 1 – уплотнительное кольцо; 2 — муфта; 3 — регулировочные шайбы; 4 — валик с центробежным регулятором; 5 — опорная пластина; б — пылезащитный экран; 7 — бегунок; 8 — датчик Холла; 9 – стопорная шайба; 10 — упорная шайба; 11 – корпус трамблера; 12 — вакуум-корректор.
1. Снимите трамблер с автомобиля ваз 2108, ваз 2109, ваз 21099.

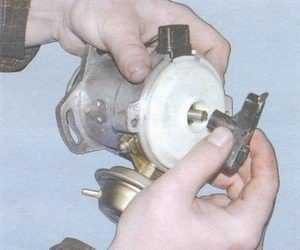

2. Отверните два винта крепления и снимите крышку трамблера. Затем снимите бегунок, потянув бегунок вверх.

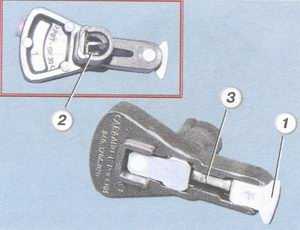

3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик трамблера. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.

4. Снимите с трамблера пылезащитный экран.

5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса трамблера.

6. Разожмите лапки держателя отверткой и выньте провод из держателя.

7. Отверните два винта крепления опорной пластины датчика Холла.

8. Снимите стопорное кольцо со штифта опорной пластины.

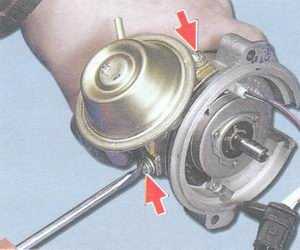

9. Отверните два винта крепления вакуум-корректора.

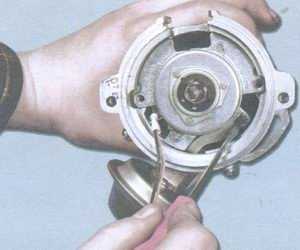

10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

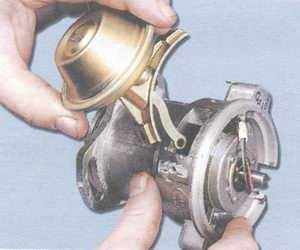

11. Снимите с трамблера вакуум-корректор.

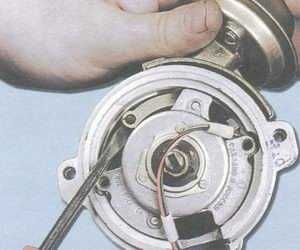

12. С помощью отвертки приподнимите опорную пластину и снимите ее.

13. При задирах или значительном износе втулки замените опорную пластину.

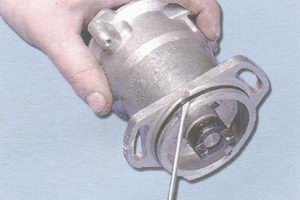

14. Снимите стопорное кольцо с валика распределителя зажигания, а затем упорную шайбу.

15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.

16. Замените порванное или потерявшее эластичность уплотнительное кольцо.

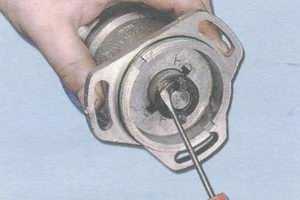

17. Выбейте штифт крепления муфты с помощью подходящего бородка.

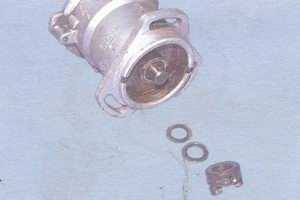

18. Снимите муфту привода распределителя зажигания и регулировочные шайбы. Замените муфту с сильно изношенными шипами.

19. Выньте валик с центробежным регулятором.

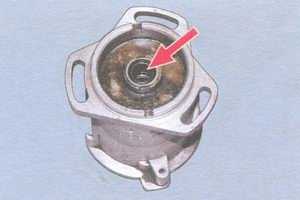

20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса трамблера. Если есть задиры или значительный износ втулок, замените корпус трамблера в сборе с втулками.

21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.

22. Снимите ведомую пластину центробежного регулятора с экраном.

23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.

24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.

25. Для замены датчика Холла отверните два винта крепления и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ
На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.

26. Протрите снаружи и изнутри крышку трамблера. Замените крышку трамблера с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки трамблера. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки трамблера и замените.
27. Соберите распределитель зажигания (трамблер) в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.

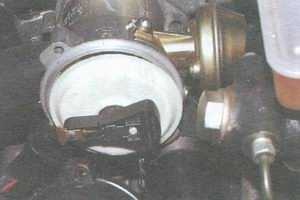

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в ВМТ поршне 1-го цилиндра.

детали распределителя зажигания (трамблера) автомобиля ваз 2108, ваз 2109, ваз 21099

Как делается регулировка зажигания ВАЗ-2109 карбюратор

Система зажигания автомобиля играет очень важную роль в процессе работы двигателя, независимо от системы питания. Благодаря ей происходит контроль подачи искры в каждую из камер, в зависимости от меток на расположенных на крышке цилиндров. В карбюраторной «девятке» этот порядок пронумерован цифрами: 1-3-4-2.

В зависимости от угла опережения, выставленного в трамблере, зажигание может быть поздним, ранним или же нормальным. Для переднеприводных автомобилей этот процесс имеет особое значение.

Признаки неверной настройки зажигания

Признаки того, то необходима регулировка зажигания на карбюраторном ВАЗ-2109, могут быть разными. Первый симптом сбитого угла зажигания – снижение мощности автомобиля. Это часто происходит в том случае, когда карбюратор засорен и в камеру сгорании не попадает нужное количество топлива.

Второй признак, по которому удастся заподозрить неправильную работу зажигания – провал педали газа в пол, при ее нажатии.

Третий – неустойчивая работа автомобиля на холостом ходу. Часто это происходит из-за засорения жиклеров или неправильной смеси, подающейся карбюратором.

Четвертым признаком является повышенный расход топлива. Его впору выделить как главный симптом неправильной работы системы зажигания. Естественно, он может проявляться и при других неисправностях, но, как показывает практика, сбитый угол трамблера становится причиной большого расхода топлива.

Пятый признак – проблемный запуск двигателя. Столкнувшись с такой проблемой, не стоит винить карбюратор, он не причем, причину необходимо искать в системе зажигания.

Чтобы избежать ложных признаков, необходимо настроить карбюратор, перед тем как искать неисправности системы зажигания.

Регулировка зажигания

Перед тем как начать регулировку зажигания, необходимо подготовить двигатель. Для этого его следует прогреть несколько минут. После этого на работающем на минимальном холостом ходу, двигателе нужно снять силиконовую трубку со стороны карбюратора, чтобы она осталась прикрепленной к вакуумному регулятору опережения зажигания, и проверьте, разряжена ли она. Если нет вакуума, можно выключить двигатель. Далее следует заглушить отверстие в трубке. Для этого желательно воспользоваться обычным болтом. После этого можно приступать к регулировке системы зажигания.

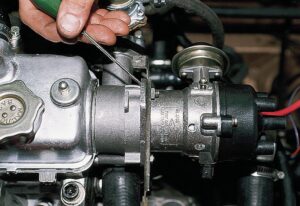

В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.

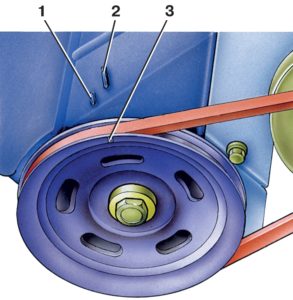

Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.

Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.

Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).

После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.

Далее необходимо проверить, насколько правильно выставлена система зажигания. Для этого заводите мотор и прогревайте его до рабочего температурного показателя. Если все сделано правильно, симптомы, присутствующие до этого пропадут. Если все по-прежнему – искать проблему нужно в карбюраторе.

Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:

1. Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля.
2. Так же как и при работе со стробоскопом, открутить крепление трамблера.
3. Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет. После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать.

Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания

Схема трамблера ваз 2109 с датчиком холла вместо контактов

В народе трамблером называется датчик – распределитель либо прерыватель – распределитель, все зависит от устройства системы зажигания. Трамблер предназначен для коммутации с катушкой зажигания (передачи сигнала к коммутатору) и распределения искры зажигания на свечи.
Устройство трамблеров с контактной и бесконтактной системой зажигания практически одинаковое. Главными узлами трамблера являются прерыватель либо датчик и распределитель.
Для ваз 2109 схема трамблера с датчиком холла приведена на верхнем рисунке. Прерыватель служит для коммутации катушки при контактном зажигании или служит датчиком в контактно транзисторном зажигании.
Устройство прерывателя и датчика практически идентичное. Единственно чем отличается на ваз 2109 устройство трамблера это контакты либо датчик вместо них.

Детальное устройство и принцип работы трамблера

Начнем рассматривать на ваз 21093, схема трамблера (внизу) с контактной группой:

Схема трамблера ВАЗ с контактной группой

• Прерыватель собран из таких деталей: корпуса (фото вверху), вала, бегунка, контактной пластины с грузиками и пружинами, вакуумного октан-корректора, конденсатора
• Сам вал выполнен из двух частей подвижно связанных между собой
• На верхней либо нижней его части расположены кулачки, тут все зависит от конструкции, количество кулачков соответствует числу цилиндров
• Обе части вала соединяется между собой подвижно, посредством центробежного октан-корректора, который собран из кулачков, а так же пружин разной степени жесткости
• Когда вал вращается кулачки, расходятся под воздействием центробежной силы, при этом растягиваются пружины и проворачивается только верхняя часть по отношению к нижней на определенный угол
• А вакуумный октан-корректор соединяется посредством тяги с контактной пластинкой и вакуумной трубкой связан с впускным коллектором
• Когда происходит открытие дроссельной заслонки, тогда разряжение воздуха во впускном коллекторе растет, что приводит к поворачиванию подвижной контактной пластины относительно кулачков
• Чтобы снизить искрение, и повысит вторичное напряжение, на корпусе трамблера находится конденсатор, который подключен в электрическую схему параллельно контактам
• А на верхней части этого вала надет ротор (народное название «бегунок»), который предназначен для распределения тока высокого напряжения на свечки зажигания, распределение происходит через выводы на крышке трамблера

Чем отличается устройство трамблера на ваз 2109 с датчиком холла:

• Трамблер автомобилей ВАЗ с бесконтактной системой зажигания отличается полным отсутствием в его устройстве контактов, их роль играет электронный коммутатор
• Здесь вместо контактов в трамблере установлен датчик, работа которого основана на эффекте, открытом Холлом, исследовавшим поведение полупроводников в электромагнитном поле

• На подвижную пластину трамблера установлен датчик, имеющий специальную прорезь
• В этой прорези расположены с одной стороны постоянный магнит, с другой стороны полупроводник
• На вал трамблера установлена металлическая шторка, имеющая с прорези прямоугольной формы, которая в процессе вращения проходит сквозь прорезь датчика, она перекрывает магнитный поток, идущий к полупроводнику от магнита
• Датчик в это время перестает пропускать ток, проходящий через него на коммутатор
• Вращаясь далее, шторка проходит вырезом мимо датчика и тогда полупроводник попадает в поле действия постоянного магнита, и тогда пропускает ток, который проходит на вывод коммутатора
• А коммутатор зависимости от этого открывает либо закрывает силовой транзистор, посредством которого соединяется вывод от катушки зажигания с массой

Вот мы и рассмотрели ваз 2109 трамблера устройство, и принцип работы, чтобы разобрать его и отремонтировать понадобится другая статья. Водителям часто приходится сталкиваться с регулировкой угла опережения зажигания, думаю, вам это тоже будет полезно знать.

Установка опережения зажигания

После того как мы изучили на ваз 2109 устройство трамблёра, переходим к регулировке угла опережения зажигания.
Для выполнения этой работы вам понадобятся:

• Кривой стартер, либо ключ для храповика
• Шлицевая (плоская) отвертка прочная и с мощным широким жалом
• Набор щупов
• Рожковый ключ «12х13»
• Конусная резиновая пробка
• Свечной ключ, либо подходящая вместо него головка с воротком

Подготовка к регулировке

Чтобы мотор вашей машины работал, как положено, необходимо, чтобы проскакивала искра свечи зажигания в нужное время, которая воспламеняла бы смесь к моменту прохождения поршня ВМТ и газ, выполнив работу по расширению, толкал поршень вниз. Чтобы образование искры происходило вовремя, в системе зажигания применяется распределитель, основными узлами которого являются контактная группа и бегунок. наиболее важные регулировки кулачкового зажигании это: зазоры между кулачками, углы замкнутого состояния контактов (УЗСК) и момент опережение зажигания.
Прежде чем начинать установку опережения зажигания своими руками вам надо убедиться что:

• Свечи зажигания исправны и годятся для дальнейшей эксплуатации
• Если на них присутствует масляный нагар, тогда рекомендуется их прокалить
• Применять для чистки наждачную бумагу, даже мелкую не рекомендуется, мелкий абразив от нее может остаться на керамическом изоляторе и как результат свечку начнет пробивать
• Докрасна прокаливать свечки совсем не обязательно главное, выжечь масляные отложения
• Затем отрегулируем зазоры всех свечей, в соответствии с руководством
• Для этого используйте проволочный щуп
• Непременно проверяем состояние контактов нашего прерывателя
• Если на них следы выгорания металла, или следы коррозии замените контакты
• Ремонтировать их не рекомендуется, по одной простой причине, после ремонта контакты прослужат не долго! Проще их заменить и позабыть на долгое время
• Проверяем конденсатор с помощью тестера на заряд и разряд
• Ток стекать должен плавно и медленно
• Для этого лучше использовать стрелочный тестер, на нем нагляднее видно
• Надо убедиться в хорошем контакте главного провода идущего от катушки зажигания
• Её кстати проверить, тоже не мешает
• Проверять можно тоже тестером, мегомметром или проще всего и совершенно бесплатно в хорошем магазине автомобильных запчастей на стенде
• Удаляем грязь с катушки зажигания, крышки распределителя и трамблера
• Если образовался на крышке распределителя нагар, надо замените ее
• Не стоит экономить, берите фирменную заводскую крышку, цена окупится качеством
• Грамотно оцениваем состояние карбюратора
• Если карбюратор не отзывается на регулировку, ему пора в ремонт. Но об этом отдельная статья
• Проверяем работу вакуумного опережения зажигания
• Чтобы его привод ходил без заедания, а трубка была толстостенная без трещин и прорывов

Вставляем сам прерыватель-распределитель

Убедившись, что все элементы системы исправны, проступаем к регулировке, сначала рассмотрим ситуацию, когда трамблер снимался целиком:

• Теперь, чтобы вставить его на место, необходимо выбрать один из цилиндров 1-вый или 4-тый в котором поршень идет в такт сжатия ВМТ при совмещении отметок шкива коленвала и лобовой крышки
• Делается это просто. Берем резиновую конусную пробку, выкручиваем свечу первого цилиндра, вставляем пробку в свечное отверстие, потуже
• Плавно вращаем коленвал кривым стартером либо ключом храповика
• Как только нужный (первый в нашем случае) цилиндр придет в ВМТ резиновая пробка из него
• Советую сразу привязать пробку, чтобы долго ее искать потом
• Теперь совмещаем отметки на шкиве и лобовой крышке (с самой длинной)
• Потом вставляем трамблер строго по шлицам, чтобы бегунок стоял ровно и перпендикулярно плоскости головки двигателя и смотрел на нее
• Затем приподымаем трамблер по чуть-чуть, чтобы дать возможность крутить вал и не зацепить шлицы, и переставляем по направлению перемещения часовой стрелки на один зуб
• Мы выполняем это чтобы, дать трамблеру максимально полный ход для регулировки

Непосредственно регулировка

Инструкция по регулировке, когда трамблер на месте:

• Необходимо выставить зазор между контактами, строго по руководству автомобиля
• Для классики этот зазор равен 0.45
• Углы замкнутого состояния выставляются лишь на специальных тестерах, поэтому самостоятельно их выставлять не надо, просто не получится
• Подключаем все провода, как положено, и выставляем регулировку момента по середине хода
• Затем вставляем свечу 1-вого цилиндра в свечной провод, соответствующий первому цилиндру и включаем зажигание
• Вращаем шкив против движения часовой стрелки примерно градусов на 45
• Затем создаем контакт массы свечи зажигания и плавно проворачиваем шкив в направлении движения часовой стрелки
• Как только между электродами проскочит искра, прекращаем вращать коленвал
• Проверяем отметки (на крышке и шкиве)
• Если между ними есть разбег, надо провернуть трамблер на один — два градуса в необходимую сторону
• Когда отметка шкива убегает вперед от отметки лобовой крышки в направлении вращения, значит, зажигание позднее и следует повернуть трамблер против движения часовой стрелки
• Когда отметка наоборот не доходит до отметки на крышке, значит, зажигание раннее и следует повернуть трамблер по направлению движения часовой стрелки
• Далее повторяем предыдущую процедуру с вращением шкива назад и снова ловим момент проскакивания искры, сравниваем отметки и регулируем
• При некотором опыте все получится быстро и легко

Совет: чем аккуратнее и медленнее и вы вращаете шкив, тем точнее получится выставить зажигание

• Когда достигли точного совпадения отметок, затягиваем трамблер и проворачиваем коленвал на два полных оборота, затем проверяем регулировку еще раз
• При появлении разбега, устраняем его, если всё совпало, заводим мотор, и прогреваем
• Далее разгоняем автомобиль до скорости 40-50километров в час, и включаем четвертую передачу, затем резко жмем на газ
• Если вдруг услышали звук перебора клапанов, тогда зажигание надо выставить попозднее
• Обычно при точной регулировке больше настраивать не надо

Быстрый метод

Более быстрый метод годится для первого запуска двигателя после ремонта:

• Устанавливаете трамблер на место по выше описанному принципу
• Момент опережения выставить проще
• Найдя ВМТ поршня 4-того цилиндра, совмещаем отметку коленвала со средней отметкой на крышке
• Затем проворачиваем трамблер медленно по часовой и против часовой стрелки, как только проскочит искра, прекращаем, фиксируем трамблер
• Зажигание выставлено

Выставляем опережение по стробоскопу

Существует способ регулировки зажигания по стробоскопу. Он наиболее простой, и точный, однако зависит от исправности прибора.
Все стробоскопы разные по конструкции, однако, принцип действия у всех один:

• Подключаем провода питающие стробоскоп на клеммы, а провод, принимающий импульсы на колпачок свечки не снимая его

Схема подключения стробоскопа

• Настройка выполняется на оборотах холостого хода
• Стробоскоп наводим на отверстие (лючок) в кожухе сцепления(см.Ваз 2109: ремонт сцепления в домашних условиях)
• Лучше пометить отметку на маховике коленвала ярким белым маркером либо корректором
• Направляем на шкив стробоскоп и под действием вспышек выдаваемых стробоскопом с некоторой частотой, видим помеченную отметку неподвижной

Лючок в кожухе сцепления, на который наводим стробоскоп

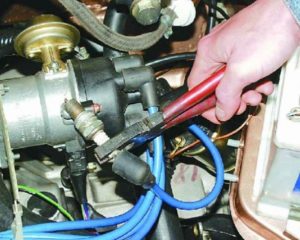

• Вращаем трамблер в необходимую сторону до совпадения необходимых отметок и фиксируем

Предупреждение:: если отметка под лучами стробоскопа движется туда-сюда, это сообщает о неисправности системы зажигания (как правило, конденсатора либо контактов).

Вот регулировка завершена, видео по этому вопросу прояснит все непонятные моменты.
