Датчик уровня охлаждающей жидкости ваз 2109

Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

Указатель температуры охлаждающей жидкости в щитке приборов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций получает информацию о температуре ОЖ в системе охлаждения с датчика, установленного в блок цилиндров двигателя.

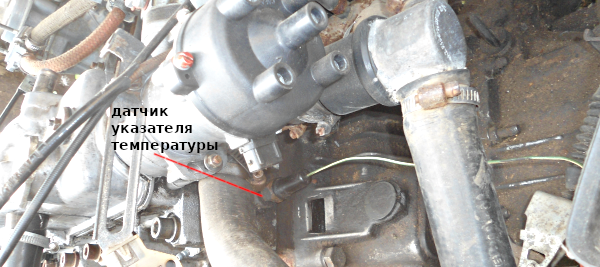

Место установки датчика указателя температуры охлаждающей жидкости

На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторными или инжекторным двигателями он ввернут в торец блока цилиндров, над картером коробки передач. К нему идет всего один провод («минусовой»).

Устройство датчика указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости ТМ 106 имеет латунный корпус с гайкой под ключ на «21». Резьбовая часть корпуса выполнена в виде конуса, для уплотнения и герметизации датчика в посадочном отверстии. На дне корпуса датчика (омываемого ОЖ) установлена «таблетка» полупроводникового терморезистора. Она прижата токоведущей пружиной. Пружина одним концом упирается в полупроводник другим в контактную часть датчика с выводом под провод. Пружина изолирована от стенок датчика.

Принцип действия датчика указателя температуры

Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается. Подробнее: «Стрелочный указатель температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099, принцип действия».

Применяемость датчика указателя температуры охлаждающей жидкости

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторными и инжекторным двигателем, автомобили 10-го семейства, Самара-2 (2113, 2114, 2115) и пр.

Неисправности датчика указателя температуры

При возникновении проблем с датчиком указателя температуры сам указатель в щитке приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

Характеристики датчика ТМ 106

Пределы измерения температуры: 45-140º

Номинальное напряжение: 12 В

Сила тока: 0,25 А

Чувствительный элемент: терморезистор

Схема подключения датчика ТМ 106

Примечания и дополнения

— На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 имеется еще один датчик температуры охлаждающей жидкости (ДТОЖ). Он устанавливается в патрубок, идущий от термостата к двигателю. По его показаниям блок управления ЭСУД определяет температуру ОЖ в системе охлаждения. Это один из параметров, по которому блок управления рассчитывает величину впрыска, угол опережения зажигания, напряжение в системе зажигания.

— В системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик – датчик включения вентилятора системы охлаждения двигателя. Он расположен на правом бачке радиатора, по его сигналу включается вентилятор на радиаторе. В системе охлаждения инжекторного двигателя такой датчик отсутствует. Там включением вентилятора ведает блок управления по сигналу с ДТОЖ.

Читать еще:  Фары под ксенон на ваз 2110

Еще статьи по системе охлаждения двигателей автомобилей ВАЗ 2108, 2109, 21099

Не могу найти датчик уровня ОЖ (ВАЗ-2109)

30 августа 2012, 22:12 #1

здравствуйте.1-не могу найти датчик уровня ОЖ. ваз 2109.горит лампочка что ее мало.2-при нажатии на педаль газа машина дергается и не набирает обороты, если помочь ей потсосом то более ли менее. вот хочу поменять свечи и шток на бензонасосе. может еще можно что нибуть сделать.

Great Wall Hover H5 Luxe

30 августа 2012, 22:27 #2 + 2

А там есть такой датчик?

Карбулятор надо хорошему специалисту отдать. Так, для начала.

30 августа 2012, 22:38 #3

вот именно что его нет, а лампочка горит. я вот думаю може прошлый хозяин не стал замарачиваться и просто поставил бочек без датчика а провод убрал. завтра начну поиск

31 августа 2012, 09:10 #4 + 4

алмаз3011, 30 августа 2012, 22:38, #3

вот именно что его нет, а лампочка горит. я вот думаю може прошлый хозяин не стал замарачиваться и просто поставил бочек без датчика а провод убрал. завтра начну поиск

Провод ищите, или замотан куда-нибудь или обрезан и заизолирован. Где-нибудь под капотом. По поводу дерганья, надо смотреть карб. Свечи поменять не мешает, но если подсос помогает, то похоже на излишне бедную смесь. http://car-exotic.com/vaz-cars/vaz-2110-engine-22.html Имхо

Renault Megane Экстрим

31 августа 2012, 18:08 #5

31 августа 2012, 21:22 #6 + 4

спасибо большое Александр и Серега. попробую разобраться. уровень в камере был маленький. увеличил, более ли менее. завтра опять увеличу.

1 сентября 2012, 12:09 #7

алмаз3011, 31 августа 2012, 21:22, #6

спасибо большое Александр и Серега. попробую разобраться. уровень в камере был маленький. увеличил, более ли менее. завтра опять увеличу.

Смотри не переборщи. Делай в соответствии с Руководством

Поплавковые и герконовые датчики уровня охлаждающей жидкости

Для контроля работы механизмов и систем автомобиля требуются специальные устройства. Одним из основных подобных приборов является датчик уровня жидкости.

Разновидности

Герконовый датчик уровня охлаждающей жидкости – это устройство, которое необходимо для измерения охлаждающей жидкости в расширительном бачке или другой емкости (ПМП-066, ДРУ-1ПМ и прочие). Принципиально контактный датчик представляет собой геркон с сопротивлением до 3300 Ом. Конструкция прибора представляет собой корпус, пластмассовый поплавок и магнитное кольцо. Его еще называют датчик-реле уровня жидкости (RSF).

Фото — поплавковый датчик ДРУ

Также устройство имеет два контакта, которые в зависимости от уровня жидкости замыкаются и размыкаются. Контакты подключены к монитору, выведенному на приборную панель. При нарушении работу системы, сразу же подается сигнал на этот дисплей. В зависимости от типа Вашего автомобиля, это может быть механический циферблат (ВАЗ-2101, МАЗ) или электронный монитор (Форд Фокус, Kia, Opel Passat, Audi, Mercedes, БМВ, Мазда, Вольво).

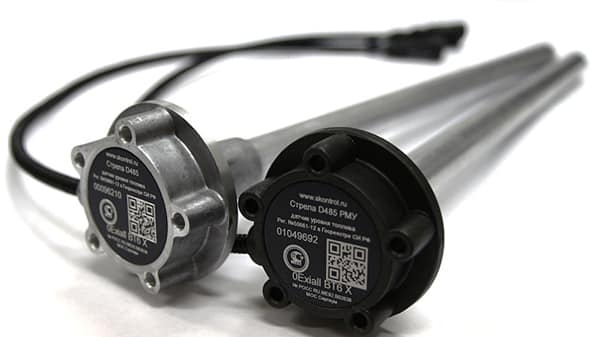

Фото — датчик уровня жидкости для авто

Помимо этого, бывает еще и бесконтактный оптический датчик, это устройство не используется для измерения уровня тормозной жидкости. В основном его применяют для определения уровня жидкости в емкости на производстве, скажем, кислоты, нефти и т. д. Он устанавливается на боковую часть резервуара и определяет уровень при помощи лазера или ультразвукового сигнала. Лазерные приборы можно видеть на водонапорной станции, нефтяных предприятиях, химических заводах и т. д.

Читать еще:  Доработка замков ваз 2109

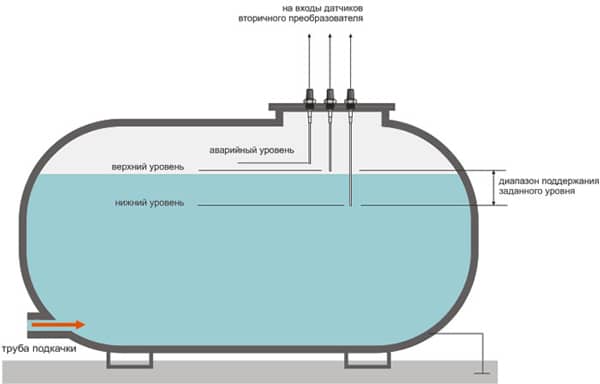

Фото — принцип работы датчиков-реле

В быту часто используются электродные датчики уровня жидкости в котле ДУЖЭ, ДУЖ, ДУ-200. Они необходимы для контроля работы котельного оборудования и его настройки. В промышленности необходимы различные индуктивные датчики, которые измеряют уровень электропроводящих жидкостей. Схема их подключения выглядит следующим образом:

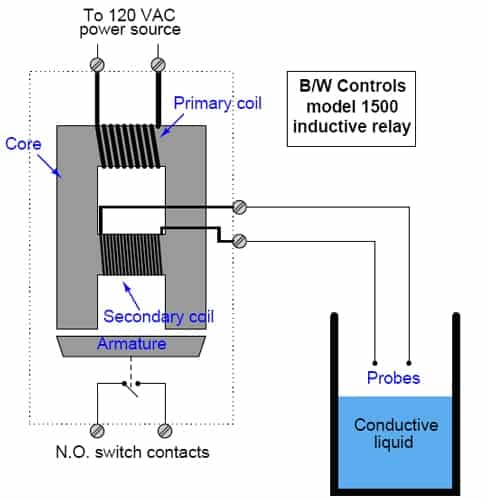

Фото — схема подключения индуктивного датчика

Любые датчики омывателя, топлива, охлаждающей жидкости делятся на пороговые и линейные:

  1. Охлаждающий сигнализатор в автомобиле – это зачастую дискретный магнитный двухпозиционный датчик типа KSL-35 или LFL (BMW, Ford, Rio, Опель Астра и Пассат, Приора, Ауди, Киа, Мерседес);
  2. Ультразвуковой датчик уровня предельного давления жидкости в резервуаре – это в большинстве случаев, линейный измеритель (сигнализатор аварийного уровня Siemens и т. д.).

Менее распространены вибрационный и гидростатический датчики. Они в основном нужны для измерения уровня давления жидкости.

Принцип действия и измерения

В основном в автомобиле используются поплавковые датчики уровня жидкости. В момент, когда охлаждающая жидкость находится на нормальном уровне, магнитное кольцо воздействует на геркон (это магнитный переключатель, оснащенный контактами). В этот момент контакты датчика размыкаются, сопротивление находится в пределах 3300 Ом. Когда уровень омывающей жидкости падает, то поплавок вместе с магнитом опускается до уровня геркона, и тот замыкается контакты датчика. В этот момент раздается сигнал на приборной панели, контакты которой замыкаются на массе.

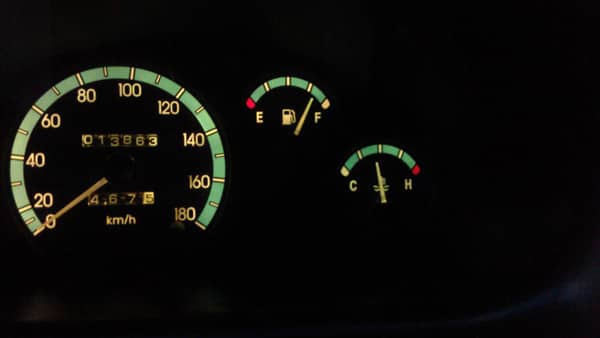

Фото — показания датчика

При этом кондуктометрические датчики и прочие измерительные устройства охлаждающей жидкости опрашиваются блоком управления каждую секунду. В случае неисправности измерителя или во время недостаточного сопротивления, для определения уровня не хватает данных.

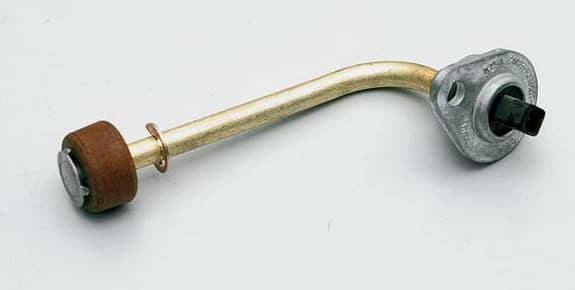

Фото — датчик уровня топлива

Диагностика и ремонт

Проверить работоспособность датчика довольно просто. В большинстве случаев, система при его неисправности сразу же оповещает при помощи светового сигнала на приборной панели. Типичные признаки неисправности датчика температуры и уровня охлаждающей жидкости:

  1. Атипичное положение механического указателя или определенные коды при автоматическом контроле автомобиля;
  2. Перебои в работы двигателе на холостом ходу;
  3. Невозможность завести мотор;
  4. При работе горит радиатор;
  5. Громкие, необычные звуки двигателя при работе.

Емкостные датчики уровня жидкости расположены перед выходом на баке с топливом, иногда он стоит на его входе. Если вовремя не заметить неполадок в его работе, то машина начнет потреблять больше топлива, перегреваться, перестанет работать.

Фото — датчик аварийного уровня тормозной жидкости

Проверить датчик можно еще при помощи омметра, цена такой диагностики даже на профессиональном СТО до 300 рублей. Его провода присоединяют к контактам измерителя, после заводят двигатель. Следите за тем, чтобы в пределах измерения не было движущихся частей авто. Если сопротивление имеет нестандартную величину, то необходим ремонт или замена датчиков.

Чтобы починить датчик уровня жидкости, нужно его снять:

  1. Отключите провод от аккумулятора;
  2. Пробка из датчика в бачке откручивается против часовой стрелки;
  3. После его нужно аккуратно вынуть из отверстия;
  4. Протрите место снятия и сигнализатор для дальнейшей работы.

Ремонт датчиков уровня жидкости у многих машин (ВАЗ-2114 и ВАЗ-2110, МАЗ, и прочих) не всегда требует полной замены. Часто проблема заключается в расширении пластмассовых частей, из которых состоит корпус сигнализатора. Во время их нагрева на пластмассе образуются микротрещины, которые пропускают топливо и, соответственно, поплавок датчика всегда опущен. Чтобы это исправить, Вам нужно снять датчик, разобрать его. После места соединения смазать герметиком и прижать для лучшего укрепления. При желании немного обжечь участок вокруг паяльником и ставить на место.

Читать еще:  Диодные лампы ваз 2107

Если проблема заключается в том, что геркон стал пропускать топливо — нужно заменить его. Для этого Вы можете купить специальную деталь для датчика уровня жидкости (продается в ОВЕН-Авто или прочих магазинах) либо поменять эту пластину на пластмассовую. С таким аналоговым устройством работа автомобиля станет более тихой и надежной.

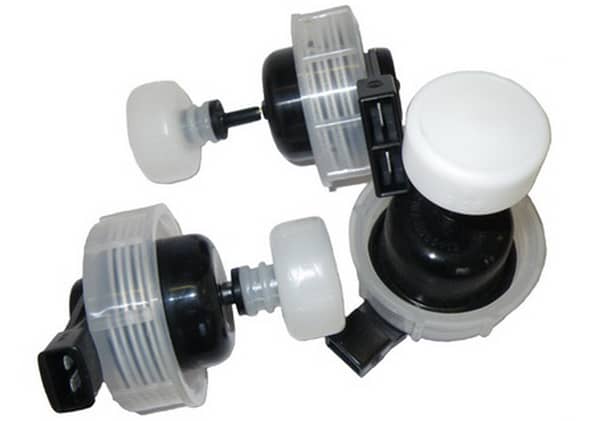

Фото — разные датчики жидкости

Видео: устройство датчиков

Как сделать датчик самому

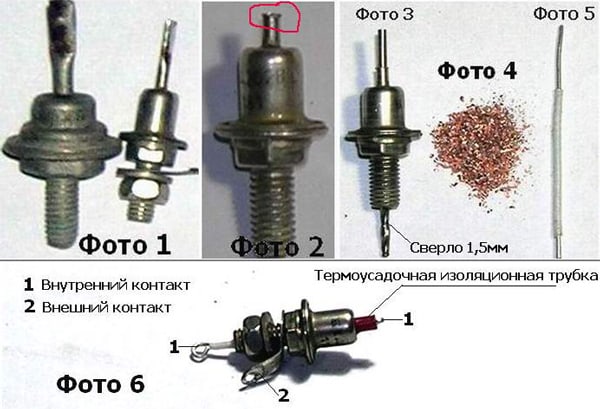

Сделать простой датчик уровня жидкости своими руками довольно просто, при этом установка может производиться практически в любой емкости. Конечно, самодельный прибор будет несколько уступать фирменным в точности, но зато он обойдется Вам в копейки.

  1. Вам понадобятся выпрямительные диоды. Берете ненужные детали и очень осторожно спиливаете с них верхнюю колбу, получается трубчатое соединение;
  2. Далее, нужно тонким сверлом 1,5 мм проделать отверстие в корпусе трубчатого вывода;
  3. Взять проволоку и продеть её в трубочку из фторопласта, толщина которой соответствует диаметру отверстия, в нашем случае – это 1,5 мм;

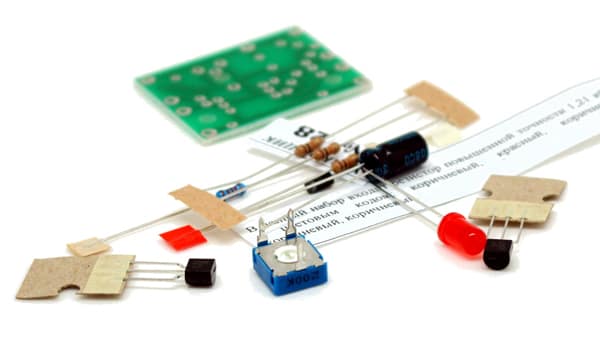

  4. Один вывод провода нужно запаять, а второй заклеить клеем, чтобы образовалась петля как на фото; Фото — как сделать датчик своими руками
  5. При необходимости можно увеличить размер внутреннего проводника.

После датчики такого типа соединяются со схемой и подключаются к индикатору. Для этого можно использовать стрелочный циферблат или специальный монитор. Такой прибор подойдет для контроля уровня воды насоса или бачка. Можно в емкости установить два и более устройства.

Не могу найти датчик уровня ОЖ (ВАЗ-2109)

30 августа 2012, 22:12 #1

здравствуйте.1-не могу найти датчик уровня ОЖ. ваз 2109.горит лампочка что ее мало.2-при нажатии на педаль газа машина дергается и не набирает обороты, если помочь ей потсосом то более ли менее. вот хочу поменять свечи и шток на бензонасосе. может еще можно что нибуть сделать.

Great Wall Hover H5 Luxe

30 августа 2012, 22:27 #2 + 2

А там есть такой датчик?

Карбулятор надо хорошему специалисту отдать. Так, для начала.

30 августа 2012, 22:38 #3

вот именно что его нет, а лампочка горит. я вот думаю може прошлый хозяин не стал замарачиваться и просто поставил бочек без датчика а провод убрал. завтра начну поиск

31 августа 2012, 09:10 #4 + 4

алмаз3011, 30 августа 2012, 22:38, #3

вот именно что его нет, а лампочка горит. я вот думаю може прошлый хозяин не стал замарачиваться и просто поставил бочек без датчика а провод убрал. завтра начну поиск

Провод ищите, или замотан куда-нибудь или обрезан и заизолирован. Где-нибудь под капотом. По поводу дерганья, надо смотреть карб. Свечи поменять не мешает, но если подсос помогает, то похоже на излишне бедную смесь. http://car-exotic.com/vaz-cars/vaz-2110-engine-22.html Имхо

Renault Megane Экстрим

31 августа 2012, 18:08 #5

31 августа 2012, 21:22 #6 + 4

спасибо большое Александр и Серега. попробую разобраться. уровень в камере был маленький. увеличил, более ли менее. завтра опять увеличу.

1 сентября 2012, 12:09 #7

алмаз3011, 31 августа 2012, 21:22, #6

спасибо большое Александр и Серега. попробую разобраться. уровень в камере был маленький. увеличил, более ли менее. завтра опять увеличу.

Смотри не переборщи. Делай в соответствии с Руководством
