Замена фары на тойота королла 120

Ремонт и обслуживание автомобилей

Ремонт и техническое обслуживание автомобилей своими руками

Замена фар и лампочек тойота королла

Героиня данной статьи — блок фара тойоты короллы и, конкретно — фара передняя тойота королла. Если затронуть тему «как снять фару» — напрашивается и замена лампочек тойоты короллы. Замена лампочек пока подождет, рассмотрим новые передние фары на тойоту королла, которые мой клиент отправился купить фару на тойоту короллу аж в Москву. Распакуем…

Новая передняя фара тойота королла

Производитель — Тайвань. Цена фары — 2350 р. Стандартная передняя фара. Оригинальная фара стоит в несколько раз больше. Аккуратно уложена в коробку, защищена подложками, на стекле фары пленка, лампочек в ней, естественно нет, только сама фара и скудная ксерокопия инструкции. И, как оказалось, фары на тойоту королла 2008 крайне затруднительно купить в нашей Волгоградской, и соседней Саратовской областях.

Фара передняя тойота королла

Инструкция к передней фаре тойоты короллы

Для того, чтобы снять фару, придется отпустить бампер по бокам.

передняя фара тойота королла

Здесь мы выкрутим первый болт ключом на 10.

Фара передняя тойота королла

Затем, открутим два верхних болта фары и фигурной отверткой выкрутим саморез крепления решетки радиатора.

Как снять переднюю фару короллы

Под решеткой радиатора фара защелкивается боковым креплением в ушко «телевизора».

Замена передней фары тойоты короллы

После чего, отсоединим 5 штекеров питания.

Замена передних фар королла

Для того, чтобы снять штекер нужно надавить на язычок и потянуть на себя.

Замена передней фары королла

Теперь, нужно поставить на новую фару все лампочки и корректор света. На фотографии ниже обозначены (пойдем справа на лево) :

  • Лампочка ближнего света (красная стрелка)
  • Габаритная лампочка (зеленый кружок)
  • Корректор света фар (желтая стрелка)
  • Лампочка дальнего света (красная стрелка)
  • Лампочка поворотника (красная стрелка)

Замена лампочек передней фары тойота королла

На новой фаре в ячейках лампочки стоят заглушки. Их, как и лампочки, нужно проворачивать против часовой стрелки чтобы вытащить.

Замена лампочки ближнего света короллы

Замена лампочек тойота королла

Выкручиваем корректор света фар и также закручиваем его на новую фару.

Корректор фары тойота королла

Корректор фар тойота

Крутите очень аккуратно, предворительно, проверив совпала ли резьба болта корректора и резьба внутреннего элемента фары, его резьба пластмассовая.

Замена корректора передней фары тойота королла

Замена лампочек!

Замену лампочек ближнего и дальнего света нужно производить осторожно. Не прикасайтесь к колбам ламп голыми руками — могут сгореть. Работайте в перчатках и после установки протрите колбы лампочек мягкой тканью без ворса (желательно слегка смоченной спиртом). Естественно, пока вы не установите лампочки и не протрете их и не дадите высохнуть нельзя подключать штекеры питания к ним.

Замена лампочек передней фары королла

На королле 2008 стоят лампочки ближнего и дальнего света с колодками — неразборные.

И так, замена лампочки ближнего света. Лампы тойота королла, которые стояли на старых фарах были Американского производства.

Тойота королла лампа ближнего света: SYLVANIA 9005 HB U 22N12V6OW DOT LO607 USA

Замена лампочки ближнего света тойота королла

На колодках лампочки имеются три направляющие, две одного размера и одна — меньшего… В фаре гнездо лампочки имеет аналогичные пазы. Вставьте лампочку и проверните ее по часовой стрелке до упора и лампочка зафиксирована.

Замена лампочки дальнего света тойота королла

Замена лампочки поворотника передней фары королла

Так же меняется и лампочка дальнего света, и также производится замена лампочки поворотника. Габаритные лампочки меняются также. Но, в отличии от лампочек ближнего и дальнего света габаритная лампочка (как и лампочка поворотника) идет без колодки. Замена габаритных лампочек:

  1. Проворачиваем и вынимаем колодку лампочки из фары

Замена габаритных лампочек передней фары королла

2. Вытаскиваем лампочку из колодки и вставляем новую

Замена лампочек габаритов передней фары тойота королла

Читать еще:  Toyota corolla 2007 комплектации

3. Вставляем в гнездо и проворачиваем по часовой стрелке до упора.

Замена лампочки подсветки передней фары тойота

Так же, как и замена лампочки габаритных огней производится и замена лампочки поворотника.

Регулировка фар

Регулировка света фар. Производится по вертикальной и горизонтальной осям с помощью двух болтов. Смотрим фото ниже…

Регулировка фар тойота королла

Верхний болт, к которому направлен ключ на 8 регулирует отражатель фары по горизонтальной оси, а нижний — по вертикальной (поскольку отражатель цельный). Регулировка света фар лучше будет производиться, конечно, на автосервисе. С максимальной загрузкой машины и тд. Но, регулировка фар своими руками может производиться и при помощи схемы.

Лампы тойота королла

Оптика на Toyota Corolla 120

Осветительные приборы не только обеспечивают безопасность на дороге, но и поддерживают единый внешний вид автомобиля. Своевременный ремонт и замена ламп помогает избежать возникновения ДТП.

Тойота Королла отличается необычными лампами ближнего света. Рассмотрим, как правильно выбрать и заменить комплектующие на данный автомобиль.

Фары: оригиналы и аналоги

К головной оптике машины относят противотуманные, передние фары; ходовые огни. Задняя оптика – это фонарь освещения номерного знака, задние фонари и стоп-сигнал. Поворотники и габариты устанавливаются с обеих сторон.

Вопрос выбора комплектующих встает перед владельцем автомобиля тогда, когда оригинальные запчасти выходят из строя. Осветительные элементы нужно заменять достаточно часто. Для успешной замены приобретаем оригинальные лампочки, либо детали, идентичные оригинальным.

В отдельных случаях можно заменить стартовые лампы на светодиодные или ксеноновые. Такой вариант дольше служит и энергоэффективен. При этом в стоимости особых различий не обнаружено.

Не забывайте, что ксенон устанавливается только в том случае, если в фары встроен корректор. При его отсутствии установка становится практически невозможной.

Оригинальные комплектующие вы сможете приобрести у официальных ретейлеров бренда Тойота. Проверьте, чтобы артикул был указан как «12-469»

Конечно, цены у официальных ретейлеров будут чуть выше — зато качество и оригинальность фар гарантированы. Если у вас ограниченный бюджет, обратите внимание на аналоги. Они не уступают оригинальным деталям и могут без проблем их заменить.

Проанализировав таблицу, можно заметить, что цена различается в среднем на 500-1000 рублей.

Разница в стоимости с оригинальными комплектующими небольшая. Вместе с тем, более дорогие варианты отличаются добавление дополнительных элементов, которые можно рассматривать как тюнинг.

Наиболее популярным и достойным выбором можно назвать компанию OEM. Среди других вариантов это – проверенный и известный производитель, выпускающий только качественную оптику на Toyota Corolla 120.

Замена фар на Королле 120

Если работа оптики перестала вас удовлетворять, настало время ее заменить. Например, вы заметили, что фары стали более тусклыми или вовсе перестали работать. Рассмотрим этот нюанс подробнее.

  • Снимаем радиаторную решетку. Она держится на саморезе, защелках и двух болтах. Выкручиваем крепления и отсоединяем решетку.
  • Используя крестовую отвертку, избавляемся от болтов, соединяющих кузов и бампер. Не забываем также отсоединить защелки.
  • Сдернув бампер с креплений, пропускаем край и находим болт, который держит фару. Откручиваем сначала верхние, затем нижние болты и медленно тянем фару на себя. Не забываем отключить все разъемы.
  • Из старой фары можно извлечь крепежную клипсу и лампочку. Клипса потребуется нам для того, чтобы установить первый болт в новую деталь.
  • Помещаем на ухо новой фары клипсу и вкручиваем лампочку.
  • Новая деталь устанавливается в обратном порядке. Повторяем операцию со второй фарой.
  • Когда передние световые приборы установлены на свои места, можно прикрепить обратно все снятые детали и бампер. Готово!

Чтобы установить новые противотуманные фары, следуем инструкции:

  • Избавляемся от брызговика. Аккуратно снимаем его и откладываем в сторону.
  • Если брызговик снят верно, то нам открывается доступ к корпусу ПТФ. Нужно нажать на фиксатор.
  • Теперь отсоединяем провода питания и штекер, извлекаем лампочку.
  • Лампочку нужно провернуть против часовой стрелки, пока она не остается у вас в руках.
  • Берем в руки новую лампочку и вставляем ее, проворачивая в обратную сторону. Возвращаем на свои места штекер и проводку.
  • Проверяем, правильно ли функционирует лампа. Если все хорошо, устанавливаем брызговик на прежнее место.
Читать еще:  Сравнение toyota noah и voxy

Регулировка фар – немаловажная процедура. Не забудьте, что оптику необходимо подготовить к регулировке. Для этого мы создаем эксплуатационные условия, паркуем автомобиль на идеально ровной поверхности. Расстояние до стены – пять метров. На стене делаем насечки, чтобы настроить фары максимально точно и быстро.

Для регулировки используем специальные винты. После того, как мы настроили одну фару, вторую необходимо накрыть плотной светонепроницаемой тканью. Теперь переходим к настройке свечения – вертикального и горизонтального. Вторая фара настраивается таким же образом.

Не забывайте, что правильно отрегулированная оптика не слепит водителей встречных автомобилей при езде.

Фонари: оригиналы и аналоги

Задний свет также играет немаловажную роль. Своевременная замена деталей – ключ успеха и безопасности. Наиболее популярными аналогами фонарей на Тойоту Короллу считают:

Более дорогие варианты задних фонарей, как правило, служат в роли готового тюнинга. Например, в них встраиваются дополнительные диоды или сразу установлен ксенон.

Фары на Тойоту Короллу: снятие, установка и замена

Стандартные фары Тойота Королла в 150 и 120 кузове не всегда устраивают по качеству своих владельцев. Выход из положения весьма прост: нужно заменить оптику, установив ту, которая будет соответствовать вашим требованиям.

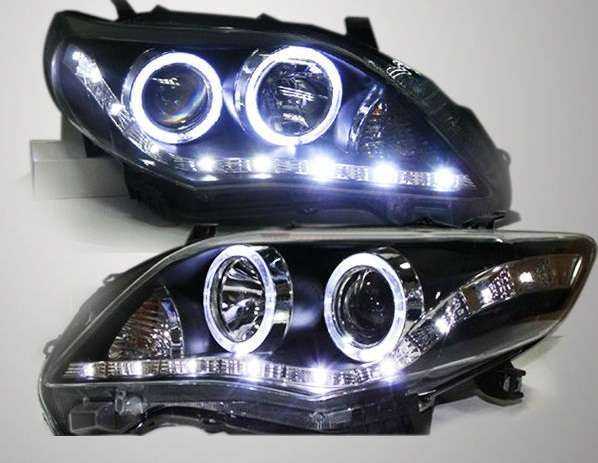

Ставить ли ксенон?

Билинза является достаточно популярным решением: она ставится как стандартные фары без особых переделок, поэтому покупать новую оптику целиком не потребуется. Линзы можно выбрать SVS, рассчитанные на 2.5 дюйма, может подойти вариант 3 дюйма, перед покупкой рекомендуется померить, какие линзованные изделия подойдут по размеру. Чем большего размера линзы поместятся, тем лучше. Комплект должен включать специальную лампу (подойдет H1) и блок розжига, можно установить Optima, он отличается достойным качеством и доступной ценой. Оригинал фары при этом менять не придется, только ее внутреннее содержимое.

Установив перечисленное оборудование, вы сразу заметите улучшение световой динамики, появление четкой световой границы. В отличие от диодных колец, освещение эффективно не только в темноте, но и в сумерках и не привлекает внимание инспекторов ДПС.

Совет: если в автомобиле отсутствует автокорректор, придется при подъеме в гору опускать фары в среднее положение, иначе вы будете слепить встречных водителей.

Таким изменениям прекрасно поддаются фары Тойота Королла 150 и фара у Toyota Corolla E120 и е110 с 1999 по 2006 и 2007 годы выпуска.

Как самостоятельно снять переднюю фару?

Для того чтобы заменить лампочку или линзовый элемент, потребуется знать, как отсоединить, разобрать и собрать переднюю фару. Левая фара расположена немного иначе, чем фара правая, однако конструктивно они одинаковые и разбираются по одному и тому же алгоритму.

Как снять на Королле 2006 года световое изделие, существует довольно большое количество видео, перед работой рекомендуется ознакомиться и с ними. Процесс этот поэтапный, и последовательность лучше не нарушать, иначе можно нанести устройству повреждения, причем пострадать может как «начинка», так и стекло линзы. Держится фара правая и левая у Королла 120 на четырех болтах, расположенных с внутренней стороны. Разбирать половину автомобиля не придется, достаточно просто открыть капот, и вы сможете дотянуться до креплений верхней части. А вот снять нижние болты не так просто, потребуется демонтировать передний бампер.

Удобнее всего заниматься демонтажем бампера автомобиля 2006 и других годов выпуска, используя для этого эстакаду или яму. Снятую деталь не стоит класть на асфальт или грязное место, это может испортить лакокрасочное покрытие, поэтому лучше заранее приготовить для бампера какую-нибудь материю, в которую его можно будет положить.

Искать болты намного удобнее, если автомобиль не испачкан, однако заметить их можно не всегда, так как они сливаются с корпусом. Удобно будет воспользоваться схемой, на которой отмечено место нахождения болтов на автомобиле 2006 или иного года выпуска.

Читать еще:  Колодки передние тойота камри 40

Начинать снимать переднюю фару нужно с верхних болтов. Для этого потребуется открыть капот и открутить декоративную радиаторную решетку. По краям могут сохраниться резиновые кожухи, например, они устанавливались на Е120 для защиты болтов от грязи и влаги. Если кожухов нет, ничего страшного; открутите болты по краям, затем последний, находящийся в центре решетки.

Внимание: решетку не следует дергать. Если вы забыли про третье крепление, то можете сломать ее, приложив силу при попытке снять решетку радиатора.

Нижняя часть решетки крепится на пазы, поэтому откручивать ее не нужно, но снимать требуется осторожно. Верхнее крепление, держащее бампер, также находится под решеткой. Болт в центре сделан из пластика, работать с ним требуется осторожно. Для того чтобы он вышел, нужно поддеть его вверх. 120 кузов в этом плане не отличается от 150-го. Сам болт снимать не надо, освободите соединение и оставьте его висеть, снять бампер такое действие не помешает.

Остальные крепления нужно искать под арками. Желательно перед работой машину помыть, так будет не только проще найти болты, но и открутить их. Найти болт можно, отогнув защиту из пластика, она находится под пластиковой накладкой. Вам потребуется иметь ключ на 10; использовать трещотку удобнее.

Обратите внимание на нижнюю часть бампера: ее закрепляют еще несколько болтов. Часто они забиты грязью, требуется залить их ВД-40 и подождать какое-то время, иначе открутить не получится.

Открутив все, загляните под нижнюю часть бампера. В этом месте он соединен с кузовом при помощи балки и держится на двух болтах из пластика. После этого бампер можно будет снять; сниматься он должен сначала с крыльев. Отделив его, выведите бампер из пазов, находящихся под фарой. После этого можно будет снять фару; разобрать ее легко интуитивно, фара правая и установленная с левой стороны имеют специальные крепления. Запоминайте последовательность действий: это пригодится для сборки.

Обозначения

Маркировка, которую нужно знать: дальний свет обозначается буквой R, ближний – С, CR – это свет, работающий в двух режимах, применяется лампа накаливания. HCR – двухрежимный свет, лампы галогеновые. Тот же режим с газоразрядной лампой, устанавливаемой в фары, будет обозначен как DCR.

Вывод

Оптика Тойота Королла 150 2006, 2007 и более ранних годов выпуска легко поддается доработке. Есть некоторые сложности при съеме, но замена фар, линзы, установка новой оптики не вызывает трудностей даже у любителей. Если сомневаетесь в своих силах, обратитесь в автомастерскую.

Замена фары на тойота королла 120































139
Toyota Corolla 2001-2003 блок фар, снятие установка

Замена.
1. Демонтировать крышку кожуха радиатора.
(а) Отделить 2 ограничения и 4 фиксатора.
(б) Демонтировать крышку кожуха радиатора.

2. Демонтировать решетку радиатора автомобиля Toyota Corolla 2001-2003.
(а) Демонтировать стопор.
(б) Вытянуть вперед решетку радиатора, после этого отделить 8 фиксаторов.
ПРИМЕЧАНИЕ:

Демонтировать решетку радиатора надлежит старательно, чтобы не испортить стопоры.

3. Демонтировать левый узел передних фар.
(а) Демонтировать внутренний кожух силового агрегата, подкрылок левого переднего крыла и кожух переднего бампера.
(б) Выкрутить болт и 2 винта.
(в) отделить клеммы.
(г) Вытянуть вперед узел блока передних фар, после этого отделить пластину фиксации стороны кузова.

4. Поставить левый узел передних фар.
(а) Если показанная на изображении часть блока передних фар испорчена, блок передних фар надлежит поставить на кузов при помощи крепежной скобы.
(1) Срезав испорченные секции размещаемых частей (на изображении испорченные части представлены затемненными), надлежит верно подработать форму частей при помощи наждачной бумаги или чего-или сходственного.
(2) Вложить ответные секции или скобы фиксации (глядеть список запасных приспособлений и принадлежностей) в мастер-часть зацепления блока передних фар автомобиля Тойота Королла 2001-2003 при помощи винтов.

Запасные приспособления и обстановка::
