Схема поворотного кулака уаз

Содержание

Блог про Уаз

Передний мост автомобилей вагонной компоновки моделей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста. Все операции разборки, сборки, обслуживания и регулировка такие же, как и для заднего моста.

Устройство поворотного кулака переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

К кожуху полуоси пятью болтами крепится шаровая опора с запрессованными в нее втулками шкворней. На шаровой опоре с помощью двух шкворней установлен корпус поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами.

Регулировку предварительного натяга надо производить прокладками, устанавливаемыми вверху — между рычагом поворотного кулака (слева) или накладкой (справа) и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

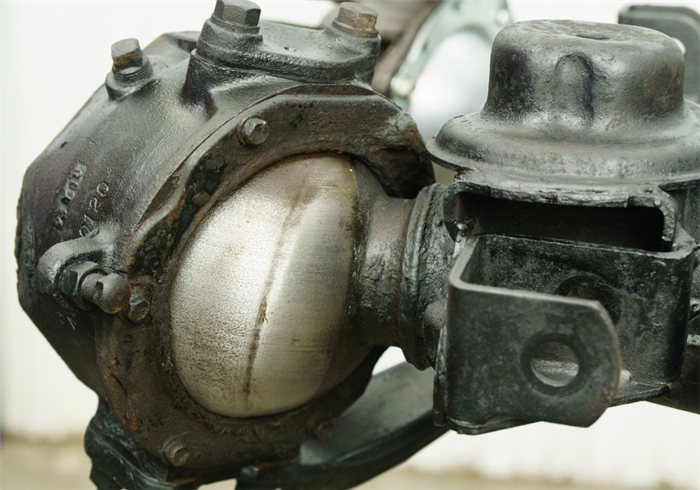

Внутри поворотного кулака установлен шарнир равных угловых скоростей (ШРУС). Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой.

Муфта отключения колес переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Внутренняя ведущая вилка ШРУС соединена шлицами с полуосевой шестерней дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колес автомобиля, которое состоит из подвижной муфты, установленной на шлицах, и болта с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак и вывинчивая болт, установить муфту в положение, когда сигнальная кольцевая канавка на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, завинтить защитный колпак. Включение колеса производится завинчиванием болта с надежной его затяжкой.

На некоторых автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 возможна установка другой по конструкции муфты отключения передних колес 31512-2304210. Для выключения колес необходимо повернуть диск муфты против часовой стрелки до упора, совместив при этом указатель с надписью «4×2». Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению муфты необходимо производить на обоих колесах переднего ведущего моста одновременно. Включение переднего моста при отключенных с помощью муфт колесах не допускается.

Обслуживание переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

При осмотре поворотных кулаков надо обращать внимание на исправность регулировочных болтов, упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка затяжки шкворней поворотного кулака переднего моста.

Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняют снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировка схождения колес переднего моста.

Регулировка схождения колес производится при нормальном давлении в шинах таким образом, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера В сзади. Проверку схождения колес можно производить по наружным или по внутренним поверхностям шин.

Проверку схождения колес по наружным поверхностям необходимо производить на специальном стенде. При этом надо найти точки равного бокового биения шин и расположить их в горизонтальной плоскости. В противном случае, в следствии значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения передних колес по внутренним поверхностям шин необходимо производить при отсутствии специального стенда. Для этого установить автомобиль на смотровую яму с положением колес для движения по прямой. Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса. Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем перекатить автомобиль вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется. Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес необходимо производить изменением длины тяги рулевой трапеции путем вращения штуцера после предварительного ослабления контргаек, имеющих левую и правую резьбу. После регулировки контргайки затянуть.

Поворотный кулак Уаз Патриот устройство

Трудно сегодня представить себе подвеску автомобиля, где бы ни присутствовал такой важный элемент, как поворотный кулак. Не является исключением и популярный российский внедорожник УАЗ Патриот.

Сегодня рассмотрим, для каких функций необходима эта деталь в ходовой части «россиянина» УАЗ Патриот и как ее заменить в случае выхода из строя. Как выполняется ремонт.

Назначение поворотного кулака

Не является секретом то, что поворот колес в автомобиле UAZ Patriot осуществляется посредством работы рулевого механизма. Приводные полуоси передают крутящий момент от трансмиссионного агрегата к ступицам, которые вместе с подшипниками располагаются в поворотном кулаке. Изменение угла поворота колес также достигается благодаря соединению кулака с шарнирными элементами подвески.

Как видим, основным назначением узла является удержание колеса при заданном в конкретный момент угле поворота. Также поворотная цапфа выступает связующим звеном между компонентами подвески. Здесь приходим к выводу, что на поворотный кулак возложена двойная миссия: быть составляющим компонентом системы рулевого управления и одновременно являться несущей основой для большинства деталей в ходовой части.
Вдобавок ко всему, к кулаку прикреплен тормозной механизм, что предполагает повышенные требования к качеству изготовления детали, дабы обеспечить надлежащую безопасность. Напомним, что основной стихией УАЗ Патриот является бездорожье. Такое предназначение требует от элементов подвески повышенной надежности и прочности.

Читать еще:  Схема двигателя пассат б6

Теперь мы выяснили, какая непростая функция возложена на поворотную цапфу. Кратко поговорим о самом изделии. Как уже отмечалось, деталь выполнена из прочного металла, что позволяет выдерживать нагрузки в движении. Форма изделия является сферической, в которой присутствует главный шаровой шарнир, удерживаемый сверху и снизу посредством шкворней. Непосредственно к поворотному кулаку примыкает кронштейн для присоединения рулевого наконечника.

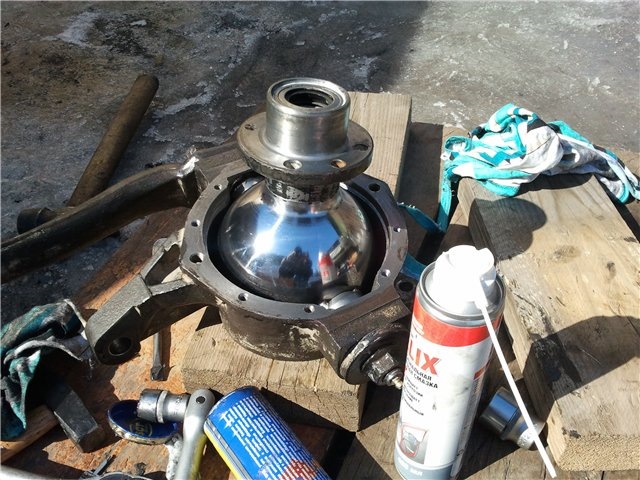

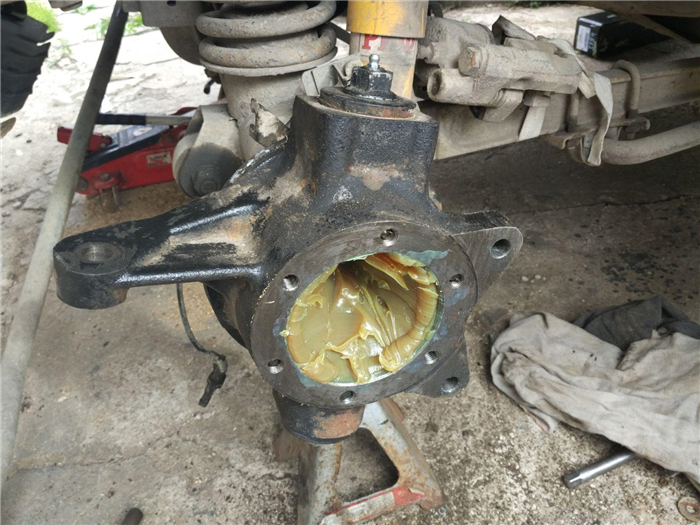

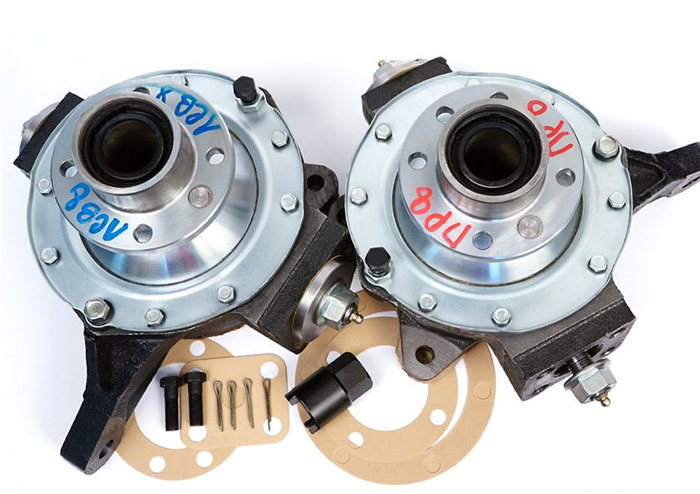

На фото можем видеть поворотный кулак вместе с шарниром, что позволит лучше уяснить принцип их совместного функционирования в паре.

Неисправности в поворотном кулаке УАЗа

Поскольку конструкция самого кулака не имеет каких-либо элементов, подвергающихся быстрому разрушению или износу, ресурс изделия достаточно велик. В связи с этим потребность в ремонте или замене возникает весьма редко.

Как выяснить, нуждается ли поворотный кулак в замене или требуется ремонт? Напомним, что внутри изделия присутствует ступичный подшипник. Именно этот элемент может прийти в негодность спустя определенный пробег. Случается, что подшипник просится на замену значительно раньше, если этому «событию» предшествовала неаккуратная эксплуатация UAZ Patriot на бездорожье и подвергание подвески запредельным динамическим нагрузкам (ударам).

О выходе из строя подшипника будет свидетельствовать люфт колеса УАЗ Патриот в вывешенном состоянии, а во время движения до владельца начнет доноситься характерный шум. Ремонт неизбежен. Известно, что люфт вызывает нарушение управляемости. В качестве ремонтной меры будет выступать замена подшипника, причем выполнять это рекомендуется сразу с обеих сторон автомобиля UAZ Patriot.

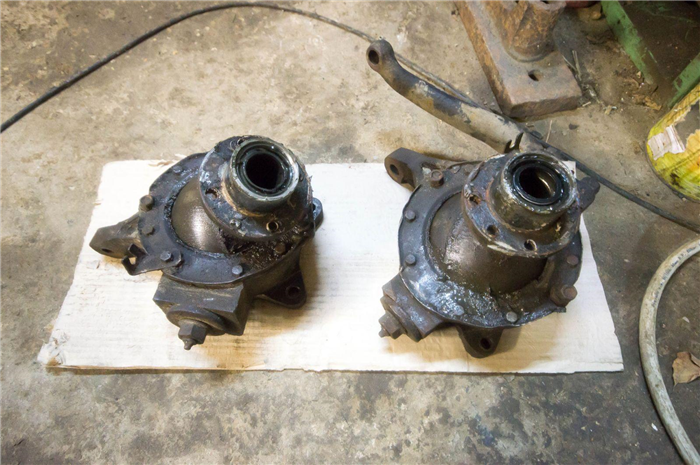

Второй распространенной причиной, требующей внимания владельца к кулаку, является появление очагов ржавчины на поверхности изделия. В результате пренебрежения этим явлением поверхность со временем принимает шершавую фактуру, что отрицательно влияет на герметичность защитного сальника. Из-за отсутствия полного прилегания внутрь элемента приникает влага и грязь, что отрицательно влияет на ресурс всего механизма.

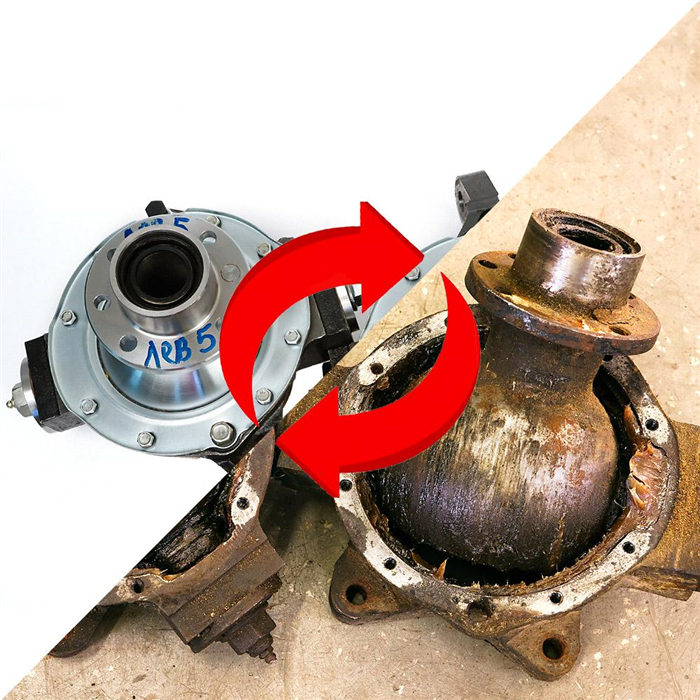

Как заменить кулак в УАЗ Патриот?

Теперь мы знаем, в каких случаях поворотный кулак требует привлечения внимания со стороны владельца УАЗ Патриот. Если определено, что деталь необходимо заменить, то владелец способен произвести ремонт самостоятельно.

Для этих целей потребуется привлечь к работе небольшой набор инструмента, а именно:

  • монтажную лопатку;
  • ключи, размерность которых соответственно равна «10», «14» и «17».

Процедура замены элемента в «УАЗ 3160» выглядит следующим образом:

  1. Задние колеса UAZ Patriot устанавливаем на опоры, дабы предотвратить скатывание внедорожника. Откручиваем ступичную гайку.
  2. Вывешиваем домкратом ту сторону передка, где требуется заменить поворотный кулак, и снимаем колесо. Поскольку, потребуется его снятие.
  3. Откручиваем гаечный крепеж рычага, который извлекаем вместе с комплектом прокладок для регулировки.
  4. Выкручиваем болты фиксации шкворней и вынимаем нижнюю накладку.
  5. Демонтируем болт удержания шаровой опоры.
  6. Пора выпрессовывать шкворни. После этого действия извлекаем изделие.
  7. Переходим к разборке шарнира.
  8. Керном намечаем расположение элементов.
  9. Разъединяем составные компоненты шарнира.
  10. С помощью тисков фиксируем изделие (за длинный элемент).
  11. Внутри шарнира присутствуют шарики, которые потребуется извлечь.
  12. Для этой цели короткий элемент разворачиваем в направлении одного из ведущих шариков. Так мы обеспечиваем пространство для выхода шарика наружу с обратно стороны. Проделываем это до полного выхода шариков. Снятие завершено.
  13. Подбираем новые шарики и собираем узел.

Сборка шарнира пошагово

Эта процедура достаточно важна, ведь от ее корректности зависит ресурс механизма в целом.

  1. Длинный элемент по-прежнему находится в тисках.
  2. Устанавливаем главный шар.
  3. На него устанавливаем короткий кулак. Здесь обращаем внимание на необходимость совмещения меток, которые ранее были нанесены с помощью керна.
  4. По очереди погружаем внутрь изделия три шарика, причем в это время поворачиваем главный шар в стороны.
  5. Разводим кулаки на расстояние в 1 см, а затем устанавливаем 4-й шарик.
  6. Заметим, что диаметр главного шара должен быть равен 26,9 мм. Кроме того, каждый из шарниров должен быть соединен с компонентами одной группы.
  7. После сборки шарнира тщательно смазываем полость и монтируем ранее снятые изделия по обратному алгоритму действий.

Схема и описание могут пригодиться в ремонтных работах.

Сальник: назначение и установка

Этот элемент является весьма значимым изделием во всей конструкции поворотной цапфы. Он имеет вид округлой конструкции и располагается непосредственно на кулаке. Установку нового сальника при замене следует выполнять только после нанесения смазки. Изделие необходимо для предотвращения проникновения влаги и грязи внутрь шарнира. Отметим, что деталь является расходным материалом и требует замены с определенной периодичностью.

Подведем итоги

Как мы увидели, сама замена не является каким-то сложным мероприятием и не займет больше 3-х часов на одну сторону автомобиля УАЗ Патриот, зато она необходима для поддержания механизма поворотного кулака в рабочем состоянии. Особенно несложно это, когда имеется схема и описание. Следует как можно чаще обращать внимание на состояние сальника, поскольку нарушенная герметичность становится основным фактором, приводящим узел в состояние, непригодное к дальнейшей эксплуатации.

Назначение и ремонт поворотного кулака на УАЗ Патриот

Поворотный кулак УАЗ Патриот является элементом конструкции переднего моста. Конструкция узла обладает высокой механической прочностью, но при эксплуатации автомобиля в условиях бездорожья происходит повреждение трущихся деталей. Владелец может самостоятельно выполнить ремонт агрегата или обратиться в специализированный центр.

Назначение механизма

Механизм предназначен для следующих целей:

  • передачи крутящего момента к передним колесам;
  • отклонения колес от центрального положения для осуществления поворота.

Устройство и схема поворотного кулака

Поворотные кулаки установлены на торцевых кромках переднего ведущего моста Спайсер, который крепится к раме внедорожника при помощи амортизаторов и пружинной подвески. Для передачи крутящего момента внутри балки установлены полуоси. Поворотный кулак оснащен шарниром, позволяющим отклонять колеса в разные стороны от центрального положения (с сохранением передачи потока мощности от двигателя). Узел оснащается точками крепления рычагов для рулевых наконечников и поперечной тяги, обеспечивающих синхронное отклонение колес при повороте автомобиля.

На корпусе кулака предусмотрен болт, регулируемый в заводских условиях. Предназначен для ограничения угла поворота передних колес. Внутри кулака выполнены полости для установки шарового шарнира, передающего крутящий момент к ступице с тормозным диском. В устройство входят 2 шкворня (расположены сверху и снизу), удерживающие обойму шарнира в заданном положении. Весь узел крепится к полуоси переднего моста при помощи фланцевого соединения.

К внешней стороне кулака крепится цапфа, позволяющая смонтировать роликовые конические подшипники и диск датчика антиблокировочной системы тормозов. Стальная ступица оснащается шпильками, на которые надет тормозной диск и крепится колесный обод. На концевике цапфы имеется резьба для гайки регулировки затяжки осевого зазора в подшипниковых опорах.

Признаки неисправностей

В схеме кулака не имеется много деталей, подверженных износу в процессе эксплуатации автомобиля. При разрушении беговых дорожек ступичных подшипников появляется люфт ступицы, приводящий к нарушению управляемости машины. Попадающая на шарнир вода с грязью вызывает абразивный износ и коррозию металла, из которого изготовлены детали. Из узла вымывается смазка, что приводит к нарастающему износу сопрягаемых поверхностей. При движении в поворотах появляется стук, наблюдается заедание привода в момент начала движения.

Читать еще:  Старый клип про гонки

Замена детали

При обнаружении неисправностей, связанных с шарниром привода передних колес, необходимо снять поворотный кулак с автомобиля, а затем разобрать конструкцию для проверки состояния деталей. Процедура ремонта не требует использования специального инструмента или оснастки. Все работы выполняются в гараже со смотровой ямой или на подъемнике. После замены деталей необходимо обратиться в сервисный центр для проверки угла схождения в горизонтальной плоскости и корректировки упорного элемента, ограничивающего поворот управляемых колес.

Необходимые инструменты

Для разборки узла потребуются инструменты:

  • гаечные ключи размером 12, 14, 17 и 19 мм;
  • торцевой ключ или головка для гаек размером 10 мм;
  • монтажная лопатка;
  • ударная отвертка;
  • молоток;
  • металлическая щетка и ветошь для удаления загрязнения.

Техника безопасности

Перед началом выполнения работ автомашина устанавливается на ровной площадке, рычаг ручного тормоза поднимается в верхнее крайнее положение. Рекомендуется установить под задние колеса противооткатные упоры. При проведении работ требуется снять передние колеса, кузов автомашины устанавливается на стальные опоры. Под пороги подкладываются предохранительные прокладки (колеса или деревянные брусья), предотвращающие падение автомашины на человека при поломке опор.

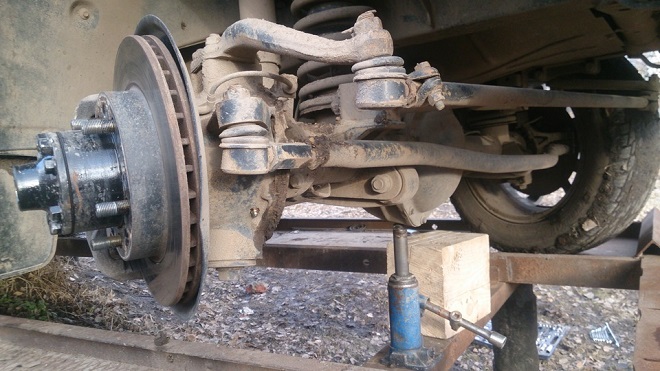

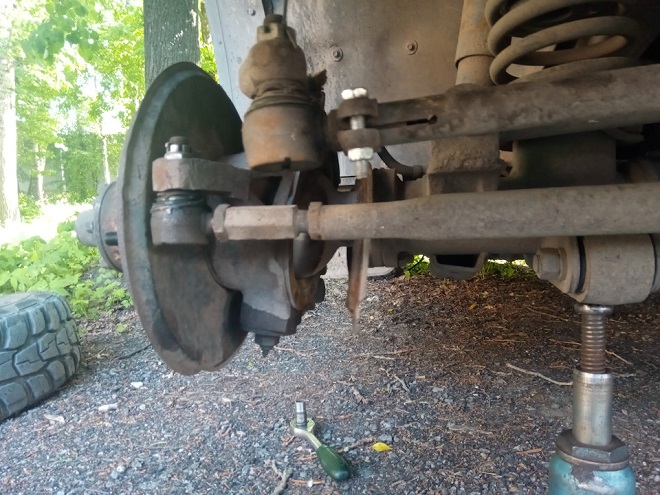

Процесс демонтажа

Алгоритм действий при снятии поворотного кулака с машины:

  1. Снять колесо и удалить с поверхностей тормозного суппорта и кулака грязь и следы смазки.
  2. Открутить болт, удерживающий пластину тормозных колодок, а затем утопить поршни гидравлической системы вглубь суппорта отвертками.
  3. Вынуть из гнезда тормозные накладки.
  4. Открутить 2 болта, фиксирующих скобу механизма, а затем демонтировать скобу.
  5. Выкрутить болт, удерживающий верхнюю часть тормозного суппорта.
  6. Ослабить нижнюю точку крепления суппорта, что позволит отвести узел в сторону.
  7. При помощи ударной отвертки открутить 3 винта, удерживающих тормозной диск на ступице.
  8. Демонтировать диск со ступицы ударами молотка, наносимыми через деревянную прокладку.
  9. Отвернуть 6 болтов, удерживающих цапфу на поворотном кулаке. Если резьбовые соединения покрыты слоем ржавчины, то необходимо обработать поверхности средством WD40 (или аналогом).
  10. Аккуратно снять цапфу вместе со ступицей и стальным щитком тормозного диска. Если на автомобиле имеется антиблокировочная система, то необходимо демонтировать датчик.
  11. Вытянуть из чулка моста полуось.
  12. Открутить гайку крепления, а затем вынуть палец наконечника рулевой тяги из отверстия, предусмотренного в рычаге кулака.
  13. При помощи гаечного ключа открутить 5 болтов, соединяющих фланцы кулака и переднего моста.
  14. Демонтировать пластину, в которую упирается болт, ограничивающий отклонение колес при повороте.
  15. Вытянуть корпус кулака из чулка переднего моста, для выполнения работы потребуется монтажная лопатка, которая вставляется в зазор между фланцами. Снятый кулак разбирается на верстаке, оборудованном тисками.
  16. Отвернуть 9 болтов, удерживающих манжету вокруг обоймы шарнира.
  17. Выкрутить болт, ограничивающий поворот колес (оборудован контргайкой). Рекомендуется измерить длину вылета элемента, что позволит корректно отрегулировать угол отклонения при сборке.
  18. Снять манжету и войлочный уплотнитель, что позволит демонтировать резиновый сальник.
  19. Извлечь шаровую опору из посадочного гнезда в кулаке, узел удерживается 2 шкворнями.

Сборка шарнира

Краткий алгоритм действий при сборке шарнира:

  1. Установить в опору втулки для шариков шкворней и нанести на поверхности специальную смазку.
  2. Заполнить внутреннюю часть кулака густой смазкой, а затем установить полуось.
  3. Надеть на полуось шаровую обойму, которая должна совпасть с отверстиями для установки шаровых пальцев шкворней.
  4. Установить симметрично шаровую обойму относительно кулака, а затем затянуть втулки шкворней.
  5. Осадить опорные элементы ударом молотка через прокладку из мягкого металла, а затем подтянуть крепления шаровых пальцев шкворней.
  6. Уложить на штатное место резиновую манжету, а затем поместить поверх войлочное кольцо.
  7. Установить обойму, которая затем крепится болтами к корпусу поворотного кулака.
  8. Смонтировать болт, ограничивающий угол отклонения колеса.
  9. Вставить полуось в чулок, а затем затянуть болты, соединяющие фланцы моста и кулака.
  10. Отрегулировать усилие, необходимое для отклонения кулака в стороны. Усилие, необходимое для поворота кулака относительно моста, составляет 1,0-2,5 кгс.м (узел должен поворачивать усилием рук). Регулировка производится затяжкой шаровых пальцев шкворней.
  11. Смонтировать на штатные места ступицу и остальные детали. Центральная гайка, регулирующая зазор в подшипниках, затягивается моментом 30-40 Н.м, а затем фиксируется при помощи замочной шайбы.

Проверка работы

Для проверки работы узла необходимо совершить тестовую поездку. При корректно отремонтированных кулаках снижается отдача на руль при движении по неровностям, перемещение по ямам не приводит к необходимости корректировки курса рулевым колесом. Рекомендуется посетить сервисный центр для проверки углы горизонтального схождения и корректировки угла отклонения колес.

Рекомендации по обслуживанию

Обслуживание переднего кулака на УАЗ Патриот заключается в регулировке затяжки шкворней, что позволит снизить нагрузки на сферические поверхности. Доступ к регулятору закрывается крышкой с гайкой, затяжка шарового пальца производится специальным ключом. Допускается осаживание пальца ударом молотка через деревянную или металлическую прокладки. Крышка устанавливается на штатное место, линия стыка уплотняется прокладкой. Гайка крепления затягивается динамометрическим ключом с усилием до 100 Н.м.

Кулак поворотный “УАЗ Патриот”: устройство, характеристики и назначение

Узел, который входит в состав поворотного кулака на УАЗ «Патриот», называется шаровой шкворень. Данная запчасть транспортного средства берет на себя всю нагрузку, оказываемую на подвеску автомобиля. Кроме того именно шкворень поглощает все удары во время движения джипа по неровным дорогам и бездорожью.

В процессе эксплуатации многие автолюбители замечают, что данная деталь внедорожника быстро выходит из строя даже при бережной эксплуатации и езде только по ровному асфальту. В результате возникшего дефекта в передней подвеске появляются зазоры и люфт колес. Исправить данную ситуацию может капитальный ремонт поворотного кулака на УАЗ «Патриот».

Устройство переднего моста на УАЗе

На автомобилях УАЗ «Патриот» установлен комбинированный передний мост типа «Спайсер» с размером колеи 1,6 метра и передаточным числом 4.111 или 4.625 в зависимости от модификации внедорожника. Абсолютно такое же устройство ставят на машинах Ульяновского автозавода марки «Карго» и пикапах.

Передний мост одновременно является ведущим и управляемым. Состоит такое устройство из пустотелой балки, внутри которой компактно размещено два устройства:

  1. Дифференциал.
  2. Главная гипоидная передача.

Также на передний мост установлены два поворотных кулака (правый и левый), они служат для удобства управления автомобилем.

Признаки неисправности поворотного кулака

Довольно часто на автомобилях УАЗ «Патриот» выходит из строя такой важный элемент передней подвески, как поворотный кулак. Со временем он подвергается деформации, выходит из строя шаровая опора.

Ремонт поворотного кулака на УАЗ «Патриот» необходимо провести, если:

  1. Производилась замена сальника и вкладышей данного узла.
  2. Износился шаровый шкворень.

Часто поворотный кулак выходит из строя в результате некачественного подбора комплектующих запчастей, установленных при его ремонте. К примеру:

  • диаметр опоры больше вставляемой в нее полусферы;
  • толщина сальника меньше, чем посадочное место, предназначенное для его запрессовки;
  • толщины вкладышей недостаточно для герметизации механизма, в результате чего в поворотный кулак попадает дорожная грязь и пыль.

Профилактика и ремонт передней подвески

Произвести замену поворотного кулака на УАЗ «Патриот» можно самостоятельно в теплом гараже, оборудованном ямой или автомобильным подъемником. При этом стоимость запчастей будет зависеть от того, какие запасные детали были приобретены в автомагазине – оригинальные, сделанные на Ульяновском автозаводе, или более бюджетные, сделанные в Китае.

Если у владельца внедорожника есть небольшой опыт в ремонте автомобилей и минимальный набор инструментов, то изучив руководство по эксплуатации автомобиля УАЗ «Патриот» он может самостоятельно отремонтировать поворотный кулак на своей машине. Это позволит ему не только сэкономить крупную сумму денег, но и понять, как устроена конструкция передней подвески его внедорожника.

Читать еще:  Сколько стоит топливный фильтр на камаз

Чтобы содержать свой автомобиль в рабочем состоянии автовладельцу необходимо регулярно проводить профилактические мероприятия, которые подразумевают под собой внешний осмотр втулок левого и правого поворотных кулаков на УАЗ «Патриот», а также выявлению наличия люфта колес на передней оси джипа.

Правила безопасности и подготовка к ремонту

Перед ремонтом передней подвески мастеру необходимо знать все особенности ремонта отечественного внедорожника, а также строго соблюдать технику безопасности во время проведения работ. Перед разборкой поворотного кулака на УАЗ «Патриот» запомните:

  1. Нельзя ставить транспортное средство на передние колеса, если к ступице не присоединен приводной вал. В противном случае можно повредить подшипники ступицы. Если машину необходимо переставить в другое место на небольшое расстояние, то следует в обязательном порядке установить вал в ступиц, а затем зафиксировать его гайкой.
  2. Перед тем как приступить к ремонту поворотного кулака на УАЗ «Патриот», следует поднять рычаг ручного тормоза в максимальное верхнее положение.
  3. После того как передняя часть джипа приподнята домкратом вверх таким образом, что ее колеса не касаются пола, кузов автомобиля необходимо зафиксировать с помощью упоров. После этого следует убедиться, что крепление установлено надежно, возможность перемещение и срыв автомобиля исключен.
  4. В том случае, если на машине подвеска закреплена гайками фирмы Nyloc, то их необходимо заменить на вновь купленные. Это необходимо сделать, поскольку данные метизы имеют специальное покрытие, препятствующее их демонтажу. После снятия гайки будут уже непригодны к повторному использованию.
  5. Под задние колеса необходимо поставить упоры, которые воспрепятствуют произвольному скату транспортного средства.
  6. В зависимости от модели машины УАЗ «Патриот» и его модификации кулак поворотного механизма может быть двух видов. У первого типа запчасти ступицы сплошные, а у другой – полые. У последних присутствуют небольшие отверстия на корпусе.

Демонтаж колес и тормозного механизма

Перед тем как приступить к непосредственному ремонту поворотного кулака, механику необходимо снять колесо, а затем разобрать тормозной механизм внедорожника. Чтобы правильно открутить колесо с УАЗа, следует придерживаться пошаговой инструкции, которая размещена в статье:

  1. С колеса снимают декоративный колпак, а затем извлекают скобку в виде буквы R. После этого можно вытащить головку блокирующего устройства.
  2. На приводном валу нужно открутить все гайки, которые навинчены на шпильки ступицы. После этого колесо легко снимается с автомобиля.
  3. Если автомобиль оснащен системой, которая препятствует полной блокировки колес во время торможения (АБС), то следует отсоединить контакт датчика. Он расположен на колесе.
  4. Далее нужно открутить гайки крепления приводного вала и снять данный механизм.
  5. Затем необходимо снять суппорт тормоза, который крепится непосредственно к кулаку поворотного механизма двумя болтами. Их необходимо выкрутить, а затем отсоединить от тормозного диска машины.
  6. Следующим шагом во время разборки передней подвески является снятие тормозного диска, но перед этим его необходимо пометить мелом или краской для того, чтобы правильно его установить во время сборки после успешного ремонта поворотного кулака.
  7. Чтобы аккуратно извлечь кулак из передней оси автомобиля, необходимо воспользоваться специальным инструментом для сжатия и фиксации пружин подвески специально предназначенными для этой операции тросиками.

Процесс сжатия и фиксации пружин происходит следующим образом:

  1. Необходимо вставить тросик в отверстие в верхней части стойки стабилизатора.
  2. Далее нужно повернуть руль вбок таким образом, чтобы мастеру было удобно вставить другой тросик во второе отверстие стойки.
  3. Два свободных конца тросиков необходимо зацепить за нижний край чашки.
  4. Верхние концы тросиков требуется надежно зафиксировать путем вкручивания в отверстия болтов размером М6.

Как разобрать кулак поворотного механизма?

После того как поворотный кулак появился в зоне видимости, требуется демонтировать стабилизатор поперечной устойчивости. Он закреплен всего одним болтом к рычагу подвески. Далее нужно снять рулевую тягу, которая установлена непосредственно на кулак одной гайкой небольшого размера. После откручивания данного метиза необходимо аккуратно вытащить шаровой шарнир, используя при этом специальный инструмент, служащий для извлечения шарниров из поворотных кулаков.

Далее необходимо демонтировать цапфу шарнира, для чего слесарю нужно открутить гайку шарнира, которая крепит запчасть к рычагу.

После того как цапфа извлечена, необходимо открутить крепеж на стойке поворотного кулака. Стоит помнить, что все снятые метизы уже непригодны для дальнейшего использования, необходимо заменить их в процессе последующей сборки подвески автомобиля.

Далее необходимо вставить рычаг в паз на кулаке. Затем можно спокойно отсоединять кулак от стойки, используя специальный съемник. Для успешного извлечения детали достаточно провернуть ее на 90 градусов и потянуть на себя.

После снятия поворотного кулака на УАЗ «Патриот» нужно отсоединить его от вала. После этого вал необходимо прикрепить к раме джипа проволокой.

Сборка кулака после ремонта

После того как поворотный кулак автомобиля УАЗ «Патриот» починен, его необходимо установить в обратной последовательности. Все метизы лучше заменить, поскольку на них в процессе эксплуатации и демонтажа могут образоваться скрытые повреждения, которые обязательно проявятся при дальнейшем их использовании. Все трущиеся детали, резьбу и подшипники необходимо смазать предназначенными для этого химическими составами (смазки и масла).

Устройство поворотного кулака на автомобиле с АБС

Устройство поворотного кулака на УАЗ «Патриот» с системой АБС состоит из нескольких деталей:

  • ступица;
  • тормозной диск;
  • прокладки;
  • цапфа;
  • щиток для защиты датчика АБС от сильного нагрева во время торможения;
  • муфта для отключения тормозной системы;
  • подшипник, запрессованный в ступицу;
  • шарнир;
  • болты для крепления колеса;
  • цапфа;
  • корпус кулака;
  • шкворень;
  • опора шкворня;
  • уплотнительные кольца;
  • кронштейн для крепления жгута системы АБС;
  • вкладыш шкворня;
  • шаровая опора;
  • шайбы;
  • гайки;
  • замочная и стопорная шайба;
  • обойма сальника;
  • импульсный диск;
  • накладки;
  • манжета.

Устройство поворотного кулака на автомобиле без АБС

Схема поворотного кулака на УАЗ «Патриот» в сборе со ступицей без системы АБС состоит из:

  • ступица;
  • тормозной диск;
  • прокладки;
  • цапфа;
  • муфта для отключения тормозной системы;
  • подшипник, запрессованный в ступицу;
  • шарнир;
  • болты для крепления колеса;
  • корпус кулака;
  • шкворень;
  • опора шкворня;
  • уплотнительные кольца;
  • вкладыш шкворня;
  • шаровая опора;
  • шайбы;
  • гайки;
  • замочная и стопорная шайба;
  • обойма сальника;
  • импульсный диск;
  • накладки;
  • манжета.

Обслуживание поворотного кулака в процессе эксплуатации

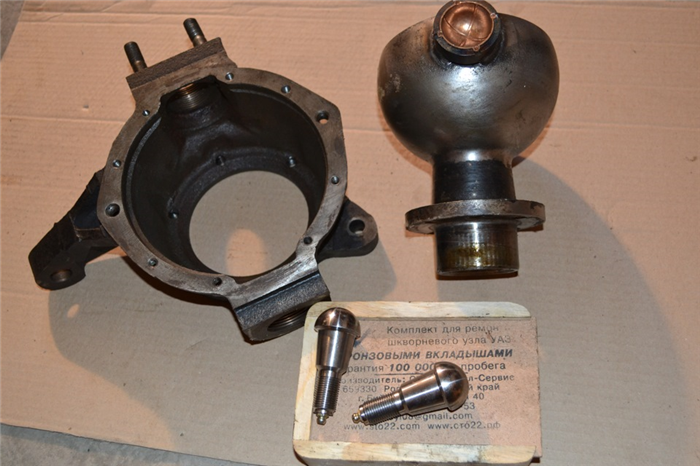

В процессе эксплуатации автомобиля УАЗ «Патриот» необходимо периодически проводить регулировку затяжки шаровых шкворней поворотного кулака. При сильном износе вкладышей и шкворней образуется большой зазор, который легко можно устранить методом протяжки втулки для зажима механизма. Такую операцию автомеханики проводят следующим образом:

  • для начала следует отвернуть гайку и снять прокладку;
  • используя специальный инструмент, следует затянуть зажимную втулку до тех пор, пока не исчезнет зазор, видимый невооруженным глазом; если сделать это не удается, нужно слегка ударить по резьбовой части шкворня молотком из меди;
  • затем следует провернуть втулку на 15-20 градусов по часовой стрелке, используя ключ;
  • далее необходимо установить прокладку и затянуть гайку динамометрическим ключом; крутящий момент при выполнении данной операции не должен превышать 100 Нм.

Если после проведения данных манипуляций зазор не исчез, то придется установить новый поворотный кулак на УАЗ «Патриот» взамен вышедшей из строя запчасти.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
