Схема предохранителей уаз патриот 2017 года

Блок предохранителей УАЗ Патриот

Предохранители служат для защиты участков электроцепи от перегрузок и коротких замыканий. И зачастую для устранения неисправности достаточно поменять плавкую вставку предохранителя. Главное знать где они находятся.

Блок управления двигателем

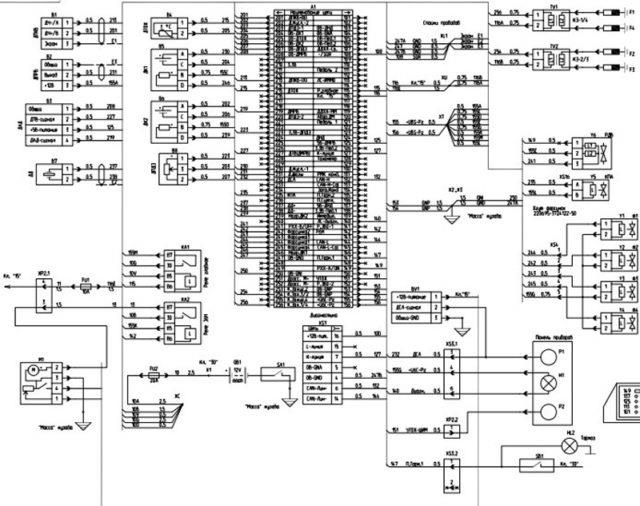

Электрическая схема блока управления двигателем УАЗ Патриот выпуска с 2012 года изображена на Рис 1. Он выполнен по стандарту Евро 4. В некоторых автомобилях применена немного видоизмененная схема с четырьмя катушками зажигания.

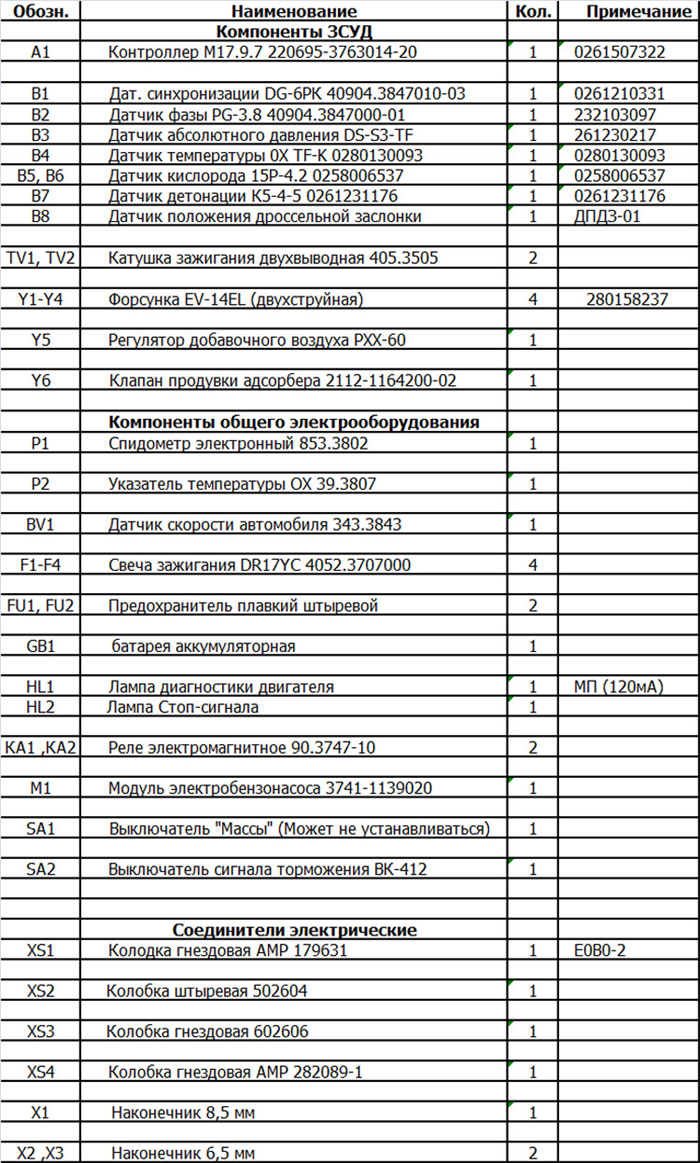

Расшифровка элементов блока приведена в таблице на Рис.2

В приведенной выше заводской спецификации узлов применена несколько непривычная военно-промышленная терминология. Например, датчик коленвала именуется датчиком синхронизации, датчик распредвала – датчиком фазы, регулятор холостого хода – регулятором добавочного воздуха. Суть выполняемых функций от этого не меняется.
Очень полезное дополнение – наличие стандартного OBDII разъема для проведения диагностических работ. Не все универсальные диагностические сканеры могут читать полностью ошибки УАЗ Патриот, но ошибки двигателя в OBDII режиме может продиагностировать любой простейший автосканер.
Распиновка (расположение и нумерация выводов) блока управления имеет вид Рис. 3 :

Наиболее проблемные узлы системы управления двигателем УАЗ Патриот, как и в других автомобилях, являются:

  • катушки зажигания;
  • регулятор холостого хода;
  • датчик синхронизации;
  • бензонасос.

Учитывая жесткие условия эксплуатации автомобиля, следует своевременно (лучше с удвоенной частотой) производить регламентные работы, связанные с эксплуатацией этих узлов, а именно:

  • производить очистку свечей и зон высоковольтных сигналов зажигания, в том числе и корпуса катушек зажигания для уменьшения вероятности пробоя;
  • очищать зону дроссельной заслонки от пыли, регулярно менять воздушный фильтр;
  • следить, чтобы в бензобак не попадала пыль и грязь, раз в год производить его очистку от осевшей грязи и примесей;
  • производить очистку электропроводки от грязи, пыли, масляных затеканий.

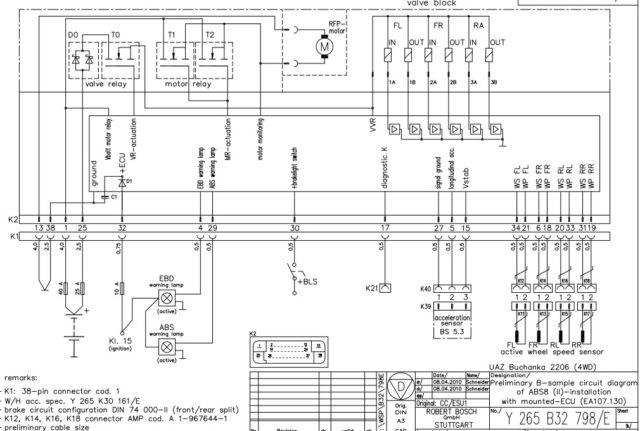

Электросхема блока ABS/ESP УАЗ Патриот выпуска с 2012 года приведена на Рис.4

В условиях скользких дорожных покрытий блок ABS и ESP значительно увеличивает устойчивость автомобиля, следовательно, безопасность движения. Наиболее частая причина отказа системы ABS – обрыв электропроводки соединения с датчиками колес (FL front left – передний левый, FR – передний правый, RL и RR – передний левый и передний правый соответственно). В этом случае их необходимо «прозвонить» мультиметром до блока ABS в соответствии со схемой.

Читать еще:  Флешка не поет в магнитоле

Блоки предохранителей

Любой электроремонт обычно начинается с проверки предохранителей и управляющих реле.

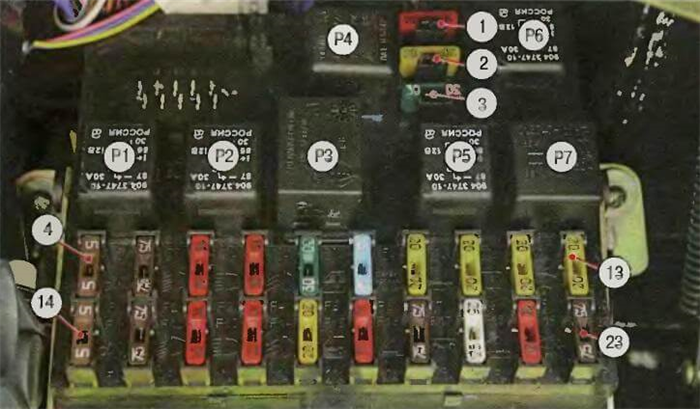

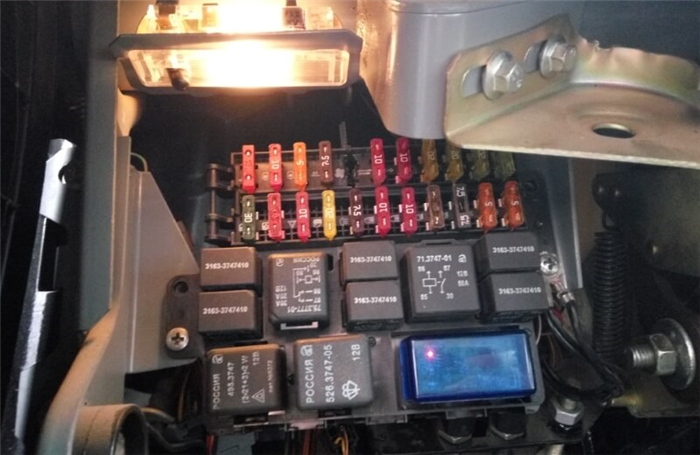

Блок предохранителей реле в салоне находится ниже приборной панели под крышкой. Для получения доступа необходимо нажать на фиксаторы, освободив крышку от зацепов.
Схема расположения салонных предохранителей и реле изображена на Рис.5

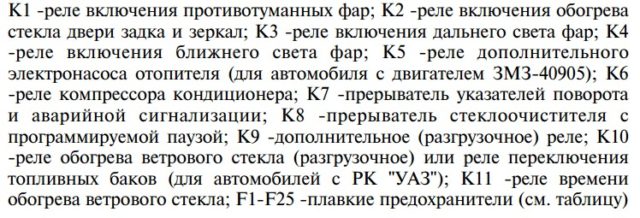

Обозначение реле приведено на Рис.6:

Обычно, если возникают проблемы с запуском автомобиля, в первую очередь необходимо начинать проверку реле и предохранителей, находящихся в подкапотном пространстве. В случае, когда есть подозрение на неисправность какого-либо реле, можно временно поменять местами с аналогичным из соседнего гнезда, если такой имеется.
Проверку исправности предохранителей необходимо производить обязательно, вынимая их из гнезда, двумя методами: визуальным и с помощью мультиметра (прозвонка).

Блок предохранителей на УАЗ Патриот

Электрическая цепь автомобиля УАЗ Патриот, состоит из отдельных элементов, у которых сила тока имеет определенное значение при котором этот элемент начинает работать, если сила тока превышает это значение они выходят из строя, в результате чего может произойти масса неприятностей на устранение которых может потребоваться много времени и средств. Чтобы избежать негативных последствий в электрических цепях в системе предусмотрен специальный блок с предохранителями. Поэтому этим деталям следует уделить особое внимание.

Назначение

Основная задача предохранителей это исправная работа всех электрических цепей, и в случае возникновения перегрузок или коротких замыканий, в них перегорает плавкая вставка. В результате перегорания в автомобиле перестает работать какая-либо электрическая система. Для устранения неисправности первым делом нужно проверить в каком состоянии находится плавкая вставка которая располагается в БУ (блоке управления). Помимо этих деталей у внедорожника УАЗ Патриот имеются реле которые в случае изменений электрических и неэлектрических величин замыкают или размыкают определенные участки электрических цепей.

Где находится и Схема

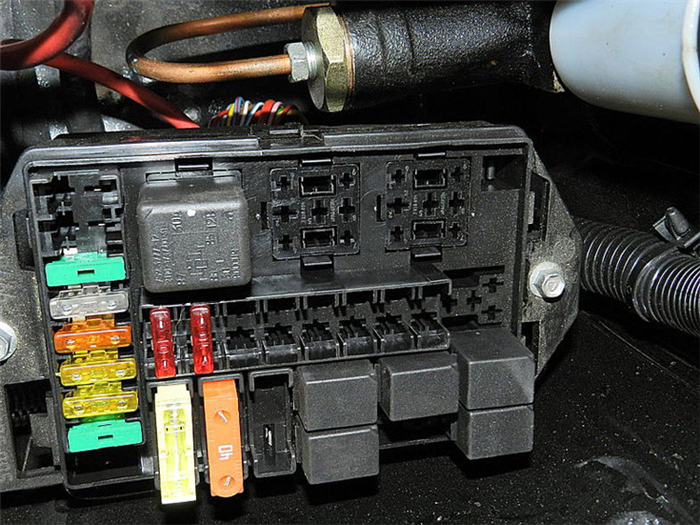

В автомобиле UAZ Patriot блок расположен в салоне с левой стороны в районе коленки водителя, чтобы получить доступ к деталям нужно отвернуть винт который фиксирует крышку. Второй БУ находится в подкапотном пространстве, на левом брызговике, чтобы получить доступ к предохранителям отжимается фиксатор и в передней части снимается крышка.

Салонный БУ

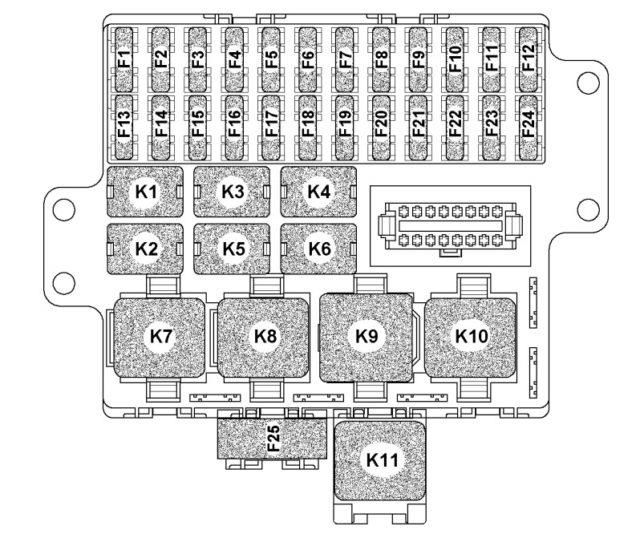

Для того чтобы понять где и как располагается каждая из деталей, ниже представлена схема с номерами, которая поможет понять назначение плавких изделий и реле.

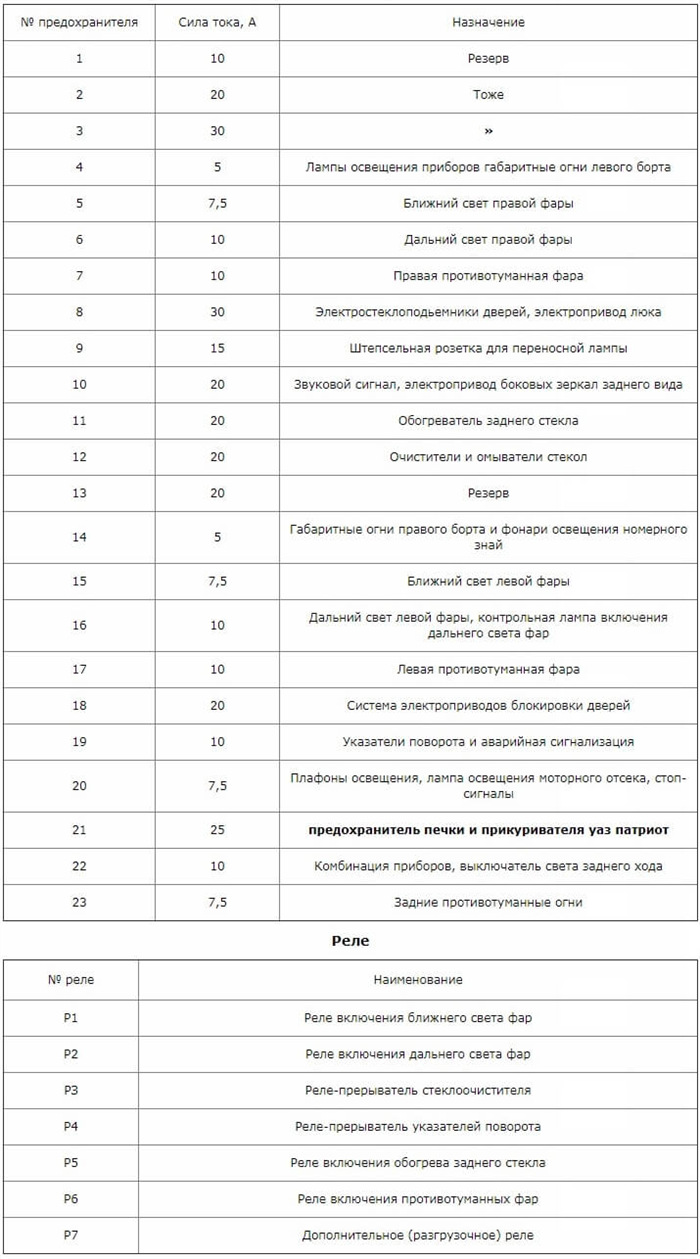

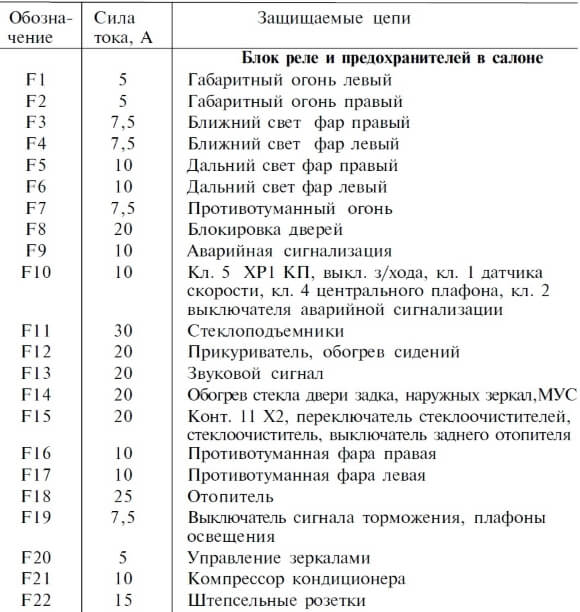

Для удобства ниже находится таблица в которой расписано за что отвечает каждая деталь.

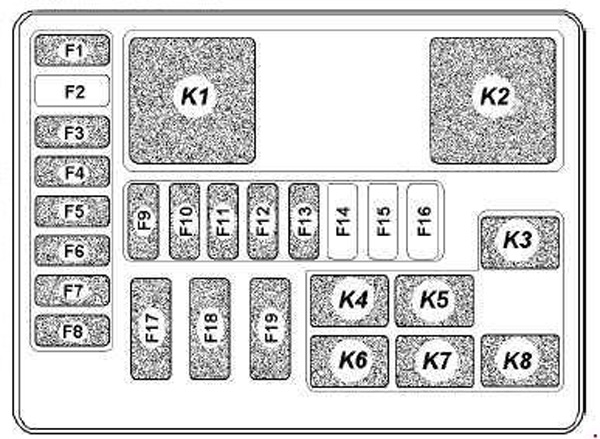

Подкапотный БУ

Так же как и в первом случае вначале на картинке показана схема где располагаются предохранители на УАЗ Патриоте, а ниже подробное описание назначения каждого из элементов.

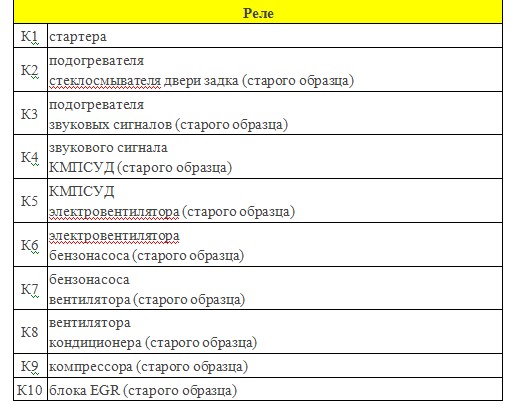

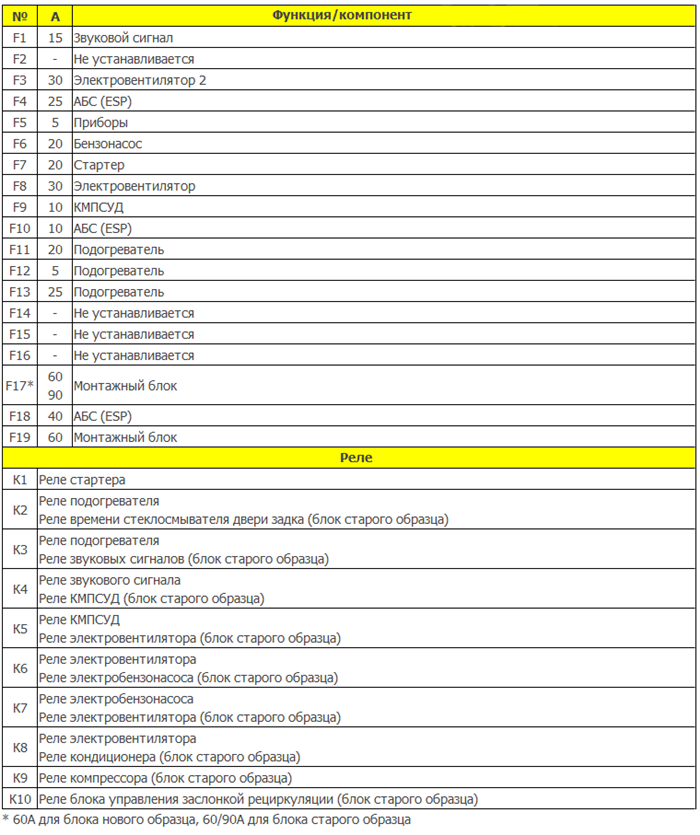

Расшифровка элементов в монтажном блоке расположенном в подкапотном пространстве.

Если вентилятор охлаждения не подаёт признаков жизни, первым делом проверяется в каком состояние находятся плавкие вставки и реле которые так же находятся в монтажном блоке, и отвечают за работу следующих электроприборов:

В зависимости от года выпуска и комплектации внедорожника некоторые реле могут отсутствовать.

Читать еще:  Что такое тормозной путь

Полезное видео

Рекомендуем ознакомится с видео:


Благодаря данному материалу в случае необходимости можно быстро определится с расположением ЭБУ и понять, за что отвечает каждый предохранитель. Рекомендуется всегда иметь запасной комплект плавких элементов.

Предохранители УАЗ Патриот: расположние и особенности элементов реле внедорожника

Такие элементы, как предохранители УАЗ Патриот, являются важной составляющей электрической системы транспортного средства. Без их нормального функционирования эксплуатация электроприборов (включая и необходимое для езды на автомобиле оборудование) была бы сопряжена с рядом неприятностей. Таким образом, каждый автовладелец должен уметь найти блок предохранителей под капотом УАЗ Патриот, а также разбираться в схеме устройства.

Для чего они нужны

Как и в любом другом транспортном средстве, блок предохранителей УАЗ Патриот предназначен для продления срока службы электрической системы автомобиля. Все основные электроцепи защищены предохранителями с низкой температурой плавления. Это позволяет:

  • разделить цепи на две группы (управляющие и силовые);
  • предотвратить перегрузку электропроводки.

В результате, корректная работа предохранителей УАЗ Патриот позволит избежать серьезных проблем с электрооборудованием в случае скачков в системе. При повышении напряжения сгорит предохранитель, так что не будет доступа лишь к одной определенной опции. В ином случае под угрозой была бы вся электросистема.

Видео-обзор УАЗ Патриот предохранители:

Когда нужно менять предохранители

Как правило, большинство автовладельцев задаются вопросом о том, где находится блок предохранителей УАЗ Патриот под капотом, лишь в случае выхода из строя элемента. Основной симптом поломки – отсутствие отклика определенного электрооборудования транспортного средства.

Как правило, искать причину неисправности всех приборов стоит именно с блока предохранителей.

Где искать узел

Следует отметить, что для того, чтобы найти основной блок предохранителей на УАЗ Патриот, под капот лезть не нужно. В отечественном внедорожнике устройство расположено внутри салона, рядом с левым коленом водителя.

Там вы увидите крышку, за которой и находится элемент. Провести демонтаж крышки достаточно легко – нужно лишь повернуть фиксатор в сторону.

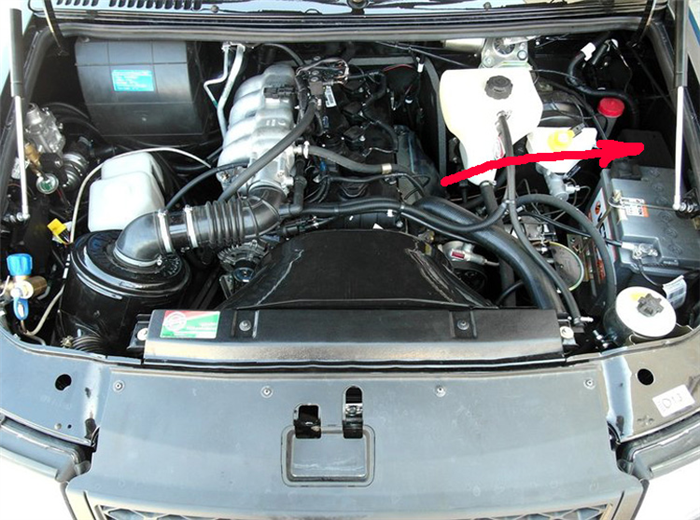

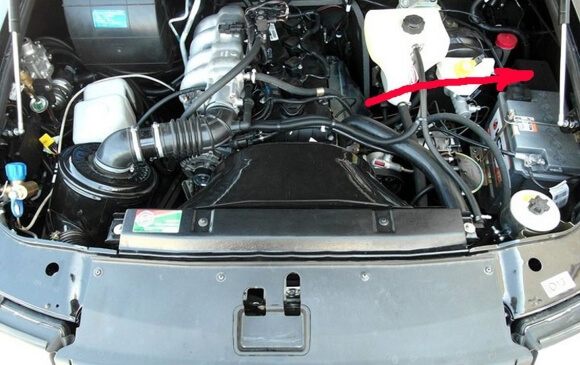

Есть и еще один монтажный блок. Он находится под капотом, на левой части брызговиков. Крышка тут открывается точно так же, как и в салонном блоке.

Особенности салонного блока

Основной блок находится именно в салоне. Там расположены плавкие предохранители и реле большинства систем транспортного средства. В том числе, сюда следует отнести систему внешнего освещения, прикуриватель, отопитель и стеклоподъемники. Разобраться с предназначением каждого конкретного элемента тут вам поможет схема предохранителей УАЗ Патриот:

О блоках предохранителей УАЗ Патриот

Предохранители в электрической цепи УАЗ Патриот нужны не просто так. Без них при первом же коротком замыкании появилась бы масса проблем, на устранение которых пришлось бы потратить много времени, денег. Чтобы избежать негативных последствий подобных замыканий в электрической схеме автомобиля предусмотрены блоки предохранителей. Один из них находится в салоне, другой под капотом.

Назначение

На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка. Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности. Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.

Читать еще:  Смена масла в лодочном моторе

Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.

Салонный блок

На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.

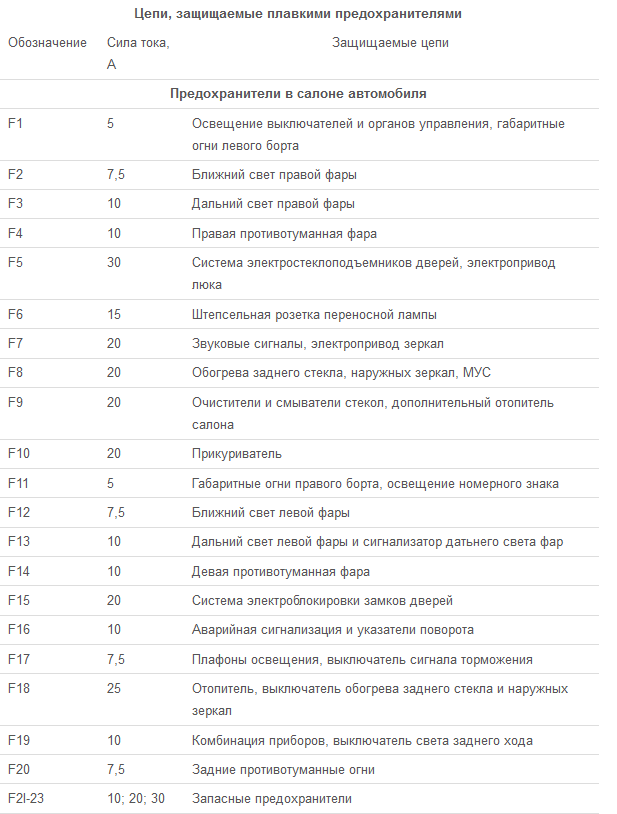

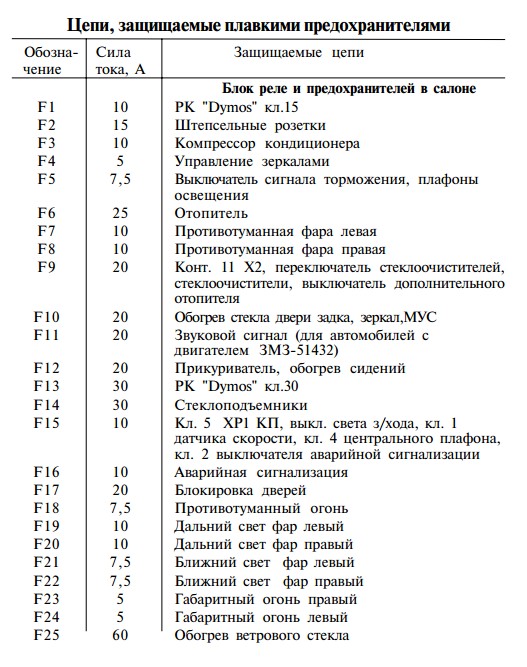

Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы. Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.

До 2007 года

С самых первых годов выпуска до 2007 года в УАЗ Патриот интегрировался блок старого образца — от ВАЗ 2110.

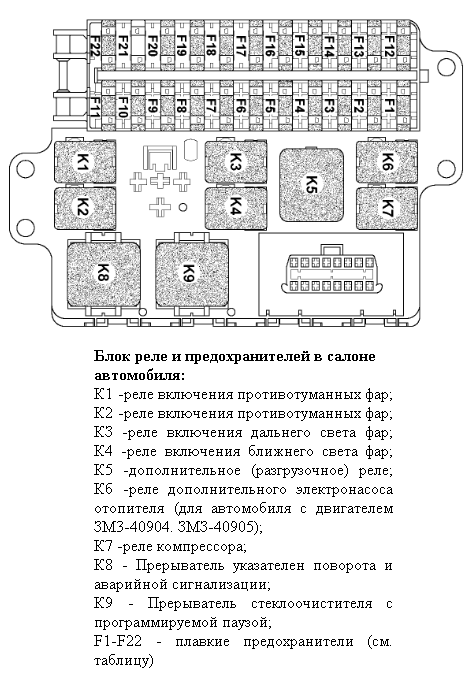

До 2011 года

Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.

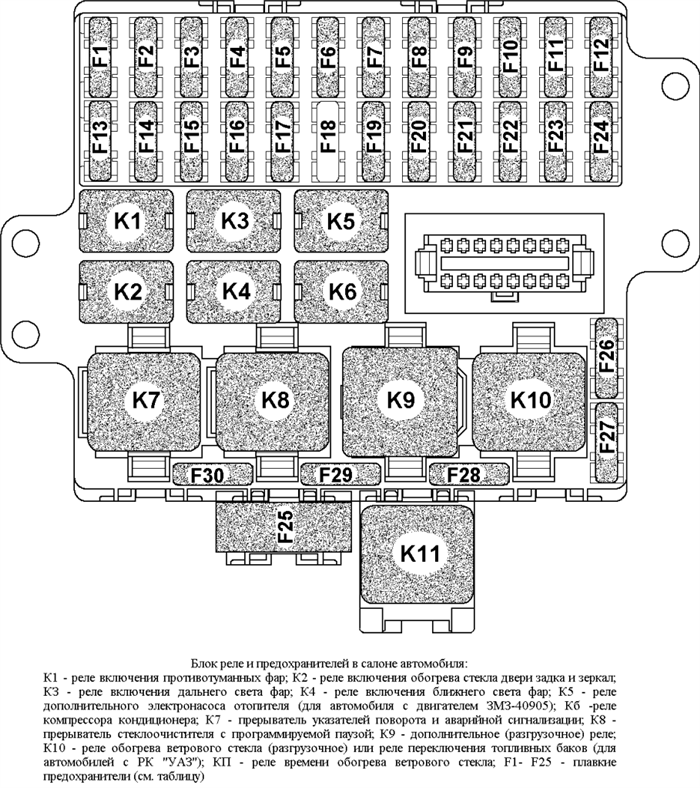

После 2011 года

Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.

Дополнительный блок под капотом

Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы. Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.

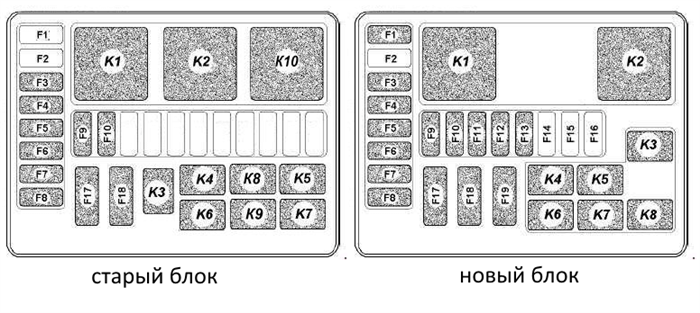

Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.

Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.

Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.
