Устройство компрессора газ 66

Устройство компрессора газ 66

ГАЗ-66-11. Система регулирования давления воздуха в шинах (устройство)

Система регулирования давления воздуха в шинах обеспечивает изменение и контроль давления в шинах с места водителя как на стоянке, так и на ходу в зависимости от характера дорожного покрытия и скорости движения автомобиля. Снижение давления воздуха в шинах при движении по мягкому грунту уменьшает удельное давление на грунт и повышает проходимость автомобиля. При незначительных повреждениях камеры система регулирования давления в шинах позволяет продолжать движение автомобиля, не прибегая при этом к немедленной смене колеса, поскольку компрессор восполняет утечку воздуха из камеры. Система регулирования давления воздуха в шинах (рис. 180)) состоит из компрессора 1, воздушного баллона 4, крана управления 10, регулятора давления 3, предохранительного клапана 5, защитного одинарного клапана 8, запорных воздушных кранов колес, блоков уплотнителей, установленных в цапфах мостов, манометра 9, трубопроводов и шлангов.

Компрессор (рис. 181) поршневого типа, одноцилиндровый с воздушным охлаждением приводится во вращение через шкив 7 вместе с насосом гидроусилителя рулевого управления двумя ремнями от шкива коленчатого вала двигателя. Воздух из воздушного фильтра двигателя поступает в цилиндр компрессора через пластинчатый впускной клапан. Сжатый воздух вытесняется в пневматическую систему через пластинчатый нагнетательный клапан. Смазочный материал к компрессору подводится от системы смазывания двигателя. Компрессор имеет устройство для поддержания необходимого давления воздуха в системе. Оно состоит из разгрузочного цилиндра 6, установленного на головке компрессора, и регулятора давления.

При достижении давления воздуха в системе 7. 7,35 кгс/см2 регулятор давления соединяет разгрузочный цилиндр 6 с воздушным баллоном, в результате чего воздух под давлением поступает в разгрузочный цилиндр и перемещает поршень разгрузочного цилиндра вниз. Шток поршня разгрузочного цилиндра, переместившись вниз, открывает клапан и соединяет таким образом полость цилиндра компрессора с воздушным фильтром двигателя, вследствие чего при ходе поршня компрессора вверх (ход сжатия) воздух вытесняется обратно в воздушный фильтр, а не в систему, т. е. компрессор работает без нагрузки. При снижении давления воздуха в системе до 5,65. 6 кгс/см2 регулятор давления соединяет разгрузочный цилиндр с атмосферой. Поршень разгрузочного цилиндра с штоком поднимается под действием пружины вверх, впускной клапан освобождается, а компрессор снова начинает нагнетать воздух в систему.

Рис. 180. Схема системы регулирования давления воздуха в шинах:
1—компрессор; 2—разгрузочный цилиндр; 3—регулятор давления; 4—воздушный баллон; 5—предохранительный клапан; 6—кран отбора воздуха; 7—кран слива конденсата; 8—защитный одинарный
клапан; 9—манометр; 10—кран управления; 11—рукоятка крана управления

Рис. 181. Компрессор

Рис. 182. Регулятор давления:

Рис. 183. Кран управления

Рис. 184. Воздушный кран

Регулятор давления (рис. 182) совместно с разгрузочным цилиндром автоматически поддерживает давление в системе в пределах
5.65. 7.35 кгс/см2 путем впуска и выпуска воздуха из разгрузочного цилиндра. При повышении давления в системе до 7. 7,35 кгс/см2 клапан 9 под действием этого давления, преодолевая усилие пружины, поднимается вверх до тех пор, пока клапан 13 не прижмется к седлу 6. При этом сжатый воздух из системы через фильтр 12 поступит в разгрузочный цилиндр, в результате чего нагнетание воздуха в систему прекратится. При падении давления в системе до 5,65. 6 кгс/см2 пружина регулятора преодолевает силу давления сжатого воздуха и опускает шарики вниз, вследствие чего разгрузочный цилиндр отъединяется от системы и соединяется через выпускные каналы с атмосферой. Впускной клапан компрессора освобождается, и компрессор начинает нагнетать воздух в систему.

Воздушный баллон предназначен для отстоя конденсата водяных паров и масла, попадающих в систему из компрессора вместе с сжатым воздухом. Баллон имеет предохранительный клапан, краник для слива конденсатора и краник отбора воздуха. Предохранительный клапан служит для предохранения системы от чрезмерного повышения давления в случае порчи автоматического регулятора давления и отрегулирован так, что он открывается при достижении в системе давления воздуха
10. 10,5 кгс/см2. Кран управления (рис. 183) золотникового типа позволяет соединять камеры колес с компрессором (при накачке шин воздухом), атмосферой (при снижении давления воздуха в шинах) или запирать их (если нужно сохранить имеющееся давление воздуха в шинах) . Перемещаясь относительно корпуса 1 в ту или иную сторону от среднего положения, золотник 8 мо-жет соединять полость, сообщающуюся с камерами колес, с полостями, сообщающимися с компрессором или атмосферой. Золотник крана управления имеет три положения. Левое соответствует накачке шин, правое — выпуску воздуха из шин, среднее — нейтральное. Нейтральное положение крана управления фиксируется рукояткой в кронштейне, а положения «Увеличение давления» и «Снижение давления» — упором соответственно замочного кольца 6 в опорную шайбу 5 и в гайку 7.

Золотник крана управления тягой соединен с рукояткой крана, закрепленного спереди на средней части съемного пола кабины. На панели приборов имеется табличка с указа-
нием положения рукоятки крана управления. Для переключения рукоятку крана поднимают вверх и повертывают в нужное положение.

Воздушный кран (рис. 184) служит для подвода воздуха в камеры колес. Он состоит из корпуса 2, сальников 4, запорной пробки 6, накидных гаек 1 и 5 и шайб 3.

Читать еще:  Шкода йети задний стеклоочиститель

Подвод воздуха к переднему колесу показан на рис. 185 и к заднему колесу на рис. 186. Основной частью уплотнительного устройства в цапфе являются резиновые манжеты, которые собраны в пакет.

Рис. 185. Подвод воздуха к переднему колесу:
П- полость; 1 шланг подвода воздуха; 2—канал для подвода воздуха; 3—трубка подвода воздуха; 4—воздушный кран

Рис. 186. Задняя ступица и колесо.
П—полость; 1—цапфа; 2—болт-съемник; 3—крышка фланца; 4, 6—гайки подшипников; 5— стопорная шайба; 7—ступица; 8—трубка подвода воздуха; 9—колесо; 10—тормоз; 11—перепускной
клапан; 12, 15—сальникм;13—балка моста; 14—полуось

Самодельный компрессор — своими руками

Компрессор в гараже всегда пригодится: колёса подкачать, подкрасить, «продуть» какие либо детали и т.п.
Как-то попался под руку одно-цилиндровый компрессор а/м ГАЗ 66, электродвигатель и пара ресиверов, основные идеи взял из интернета. Поэтому не буду останавливаться на принципе работы (и так все понятно), а только выложу фото и небольшое описание самодельного компрессора для гаража.
Ресиверы
Подвернулись по случаю два «акваланга», что и родило идею соорудить компрессор. Внизу два дренажных клапана для слива конденсата. На правом ресивере выходной кран, на левом шланг для соединения емкостей с компрессором.

Прикрепил три колеса, слабенькие, но для перемещения по гаражу достаточно, верхний с поворачивающейся осью. Колеса взяты от старой тележки для мед. приборов.

Картер для самодельного компрессора
У компрессора ГАЗ 66 отсутствовала крышка картера, пришлось изготавливать самодельную. Использовал сектор трубы диаметром 300 мм и толщиной 5 мм. Края сектора отогнул и выровнял в плоскость, к торцам приварил уголок 25Х25 мм. Излишки уголка срезал. Снизу в крышке, просверлил отверстие и установил сливную пробку (болт 10 мм). Изготовил из уголка 30х50 мм направляющие для крепления.

Коллектор для приборов
В ресиверах не оказалось дополнительных отверстий для установки приборов (манометра, аварийного датчика).
Долго думал, из чего сделать коллектор для их установки на трубопроводе. Возникла идея использовать старый главный цилиндр сцепления ВАЗ. На первый взгляд все просто — приварить два штуцера и все. Но столкнулся с тем, что невозможно сделать качественный сварной шов, металл из которого сделан цилиндр содержит много углерода. «Кипит» при электросварке, приварил в несколько слоев, залил изнутри клеем для герметизации. В дальнейшем эта технология себя не оправдала, и коллектор был заменён ресивером ГАЗ-66, в нем достаточно отверстий для приборов.

Компоновка компрессора, сделанного своими руками.
Электродвигатель 1,5 КВт, трёхфазный 220/380, 1500 об/мин. установлен на полозьях, имеется возможность перемещения для натяжения ремня. крепится 4-мя болтами М10.
Компрессор закреплен на полозьях, болтами крепления крышки картера.

Пусковые конденсаторы самодельного компрессора
Для работы такого двигателя по расчётам необходимо Сраб 152 МкФ и Спуск 250 мКф, однако оказалось достаточным для работы и пуска при давлении до 4х АТМ С=106 МкФ. Но если давление будет выше, то для необходимо добавлять пусковой конденсатор. Прикидываю, что при давлении около 8-ми АТМ, потребуется штатная мощность 1,2 кВт, при 4-5 АТМ она будет ниже. Вывод: подобранной мною емкости конденсаторов достаточно. Конденсаторы разнотипные на пробивное напряжение 500-630В, размещены в коробах вокруг двигателя. Коробки закреплены на раме и закрыты стальным кожухом. Корпуса конденсаторов изолированы от корпуса компрессора резиновыми прокладками. Для включения использован АЗС 10А. Подключение к сети осуществляется с использованием 3х проводной схемы (корпус соединен с «землёй»)
На снимке виден самодельный воздушный фильтр. Изготовлен из бутылки от жидкости для промывки инжектора и кофейной банки, внутри сетка и поролон.

Привод и охлаждение компрессора.
Для привода использован ремень ВАЗ 2101. Ведущий шкив самодельный, ведомый — от компрессора ЗиЛ 130. Для охлаждения на ось компрессора, поверх шкива, посажен и отцентрирован шайбой вентилятор а/м ВАЗ 2121. Привод защищен кожухом.

Смазка и вентиляция картера.
Для улучшения смазки кривошипно-шатунного механизма в шатуне и вкладышах просверлено три отверстия. Центральный канал коленвала, соединен с емкостью (бачок ГЦС а/м ВАЗ) гибким маслостойким шлангом. В него поступают излишки масла, при работе компрессора, можно осуществлять и доливку масла.
Особенностью компрессора ГАЗ 66 является то, что он одно-цилиндровый, при работе давление в картере меняется, что не желательно. Избавился от недостатка: просверлил отверстие в корпусе, нарезал резьбу М10, вкрутил штуцер и соединил с масляным бачком. В крышке бачка увеличил отверстие до 8мм и поставил резиновую мембрану с прорезями.

Общий вид компрессора.

Все детали закрыты щитками из 1,5 мм стали. Вот и все. Появилась мысль добавить ящик для экономии места в гараже, которого много не бывает.

Место для инструмента.
Сверху двигателя и «батареи» конденсаторов прикрепил алюминиевый ящик. В нём планирую хранить инструмент и принадлежности. Видно на фото в начале статьи.

Техническое обслуживание, ремонт и неисправности компрессора ГАЗ-66

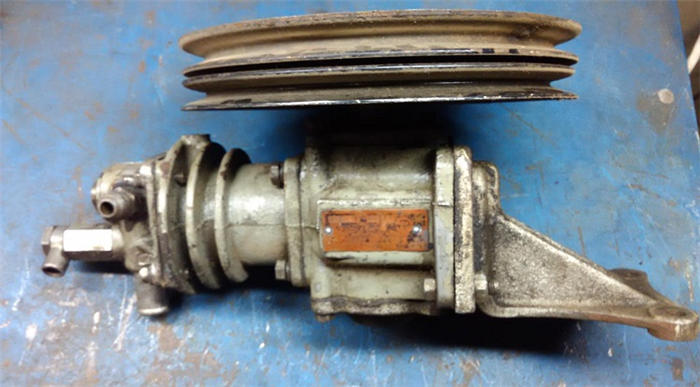

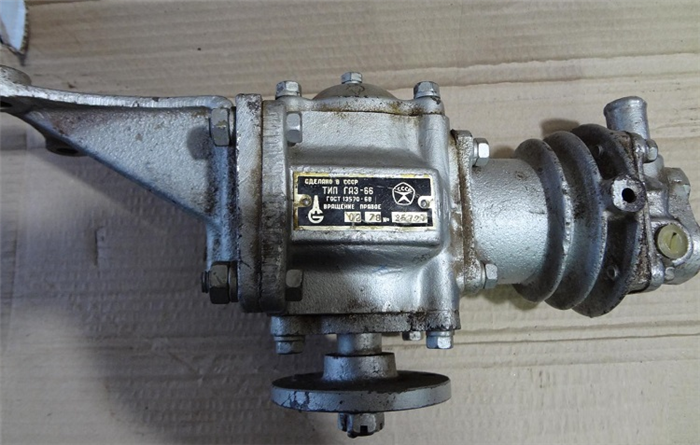

На автомобилях ГАЗ-66 установлен компрессор (рис. 1), предназначенный для накачки шин воздухом.

Компрессоры автомобилей с системой регулирования давления в шинах (ГАЗ-66-01, ГАЗ-66-02, ГАЗ-66-04, ГАЗ-66-05) отличаются от компрессоров автомобилей без этой системы (ГАЗ-66 и ГАЗ-66-03) тем, что в резьбовое отверстие головки компрессора над впускным клапаном вместо заглушки

ввернут разгрузочный цилиндр (рис. 2).

Компрессор поршневого типа, одноцилиндровый, с воздушным охлаждением приводится во вращение через шкив вместе с насосом гидроусилителя рулевого управления двумя ремнями от шкива коленчатого вала двигателя. На шлицах коленчатого вала компрессора установлена муфта включения компрессора. Муфта перемещается вилкой, укрепленной на валике, положение которого фиксируется шариковым фиксатором.

Читать еще:  Шкворня на уаз хантер

Воздух в компрессор поступает от воздушного фильтра двигателя, К компрессору смазка поступает от двигателя автомобиля.

Техническое обслуживание компрессора

Периодически проверять натяжение ремней компрессора. Натяжение ремней осуществляется наклоном насоса гидроусилителя рулевого управления. Угол наклона насоса должен обеспечить заливку масла до метки «уровень масла» на бачке насоса, а при отсутствии метки — до заливного фильтра бачка. Если наклоном не обеспечивается натяжение ремней, то переставить насос. При очень большой вытяжке ремней переставить и кронштейны насоса на дополнительные отверстия в них. Натяжение считается нормальным, если при нажатии пальцем на рёмни между шкивами насоса и коленчатого вала двигателя ремни прогнутся на 15—20 мм.

Ремонт компрессора

Снятие и разборку компрессора выполнить в следующем порядке.

— отсоединить трубопроводы отвода и подвода масла, шланг подвода и трубопровод отвода воздуха. Снять компрессор с двигателя, после чего его разобрать

— снять шкив 10 (рис. 1) компрессора с подшипниками в сборе;

— отвернуть стопорный винт вилки компрессора, вынуть валик 7 и вилку 8 включения компрессора;

— снять муфту 9 включения компрессора;

— снять головку компрессора и кронштейн 12;

— снять шатунную крышку и вынуть поршень З с шатуном 2 в сборе из цилиндра 4;

— снять переднюю и заднюю крышки, вынуть уплотнитель 14 и пружину 13 из гнезда коленчатого вала;

— снять цилиндр компрессора;

— спрессовать подшипники коленчатого вала и вынуть коленчатый вал 1;

— отвернуть пробку 8 (см. рис. 2) нагнетательного клапана, снять пружину 9 и клапан 10;

— вывернуть седло 11;

— отвернуть корпус клапана 14 и вынуть пружину 13, клапан 12 и седло 15 клапана;

— отвернуть заглушку 6 (см. рис. 1) или разгрузочный цилиндр; вынуть поршневой палец и отъединить поршень от шатуна;

— снять поршневые кольца.

Проверка технического состояния и ремонт деталей компрессора

После разборки компрессора для устранения какой-либо неисправности проверить техническое состояние основных его деталей.

Если износ цилиндра превышает допустимый или его зеркало повреждено, отремонтировать цилиндр под один из ремонтных размеров, указанных в табл. 2. Соответственно этим размерам выпускаются поршни и поршневые кольца ремонтных размеров.

Группа ремонтного размера поршня указана цифрами на днище поршня: «+ 0,4», «+ 0,8».

Поршневые кольца ремонтного размера имеют маркировку:

одна полоса шириной 10 мм соответствует увеличению диаметра кольца по сравнению с номинальным на 0,4 мм и две полосы — на 0,8 мм.

При ремонте коленчатого вала использовать вкладыши ремонтных размеров, толщина которых увеличена на 0,15 и на 0,3 мм. Группа ремонтного размера вкладыша указана цифрами на его наружной стороне: «—0,3» и «—0,6» (эти вкладыши имеют соответственно толщину 1,9 -0,013 и 2,05 -0,013 мм).

При обнаружении на пластинчатых клапанах головки цилиндра забоин или кольцевых канавок их заменить и притереть новые клапаны к седлам для получения непрерывного кольцевого контакта.

Поршневые пальцы, поршни и шатуны разбивают на четыре группы, которые сортируют по диаметрам сопрягаемых поверхностей через 0,003 мм (табл. 3).

Места маркировки: поршня — на бобышке под палец; поршневого пальца — на заглушке пальца; шатуна — на головке под поршневой палец.

При сборке допускается установка пальца и шатуна соседней группы. Пальцы к шатуну и поршню подбирают без смазки при температуре 10——30°С. Правильность подбора поршневого пальца к втулке шатуна проверяют на ощупь. При нажатии большим пальцем руки поршневой палец без смазки должен с некоторым сопротивлением перемещаться во втулке верхней головки шатуна.

Сборка компрессора. При сборке поршня с комплектом палец—шатун смазать палец чистым моторным маслом.

При установке новых колец проверить зазор замка после установки в цилиндр. Зазор должен быть равен 0,20—0,40 мм, а кольцо должно плотно прилегать к цилиндру по всей окружности (проверить на просвет).

Проверить соответствие высоты кольца и канавки поршня, зазор между стенкой канавки и кольцом должен находиться в пределах 0,035—0,080 мм. Если зазор меньше и кольцо не прокатывается по всей канавке поршня, торец кольца можно слегка сточить на самой мелкой наждачной бумаге. Компрессионные кольца устанавливать в канавках поршня выточками вверх, а стыки их разводить на 180°.

В процессе сборки компрессора проверить легкость вращения коленчатого вала. Момент, необходимый для его проворачивания не должен превышать; 0,2 кГм — до установки шатунно-поршневой группы и 0,3 кГм — после установки этой группы и затяжки шатунных болтов (но до установки головки).

При постановке седла впускного клапана следить, чтобы более узкий поясок седла был обращен к клапану. Через верхнее отверстие головки проверить ход клапана, который должен быть в пределах 0,7—1,5 мм, а нагнетательного клапана в пределах 1,5—3,2 мм.

Испытания компрессора после ремонта. Испытания должны включать приработку (без нагрузки), испытания на производительность, испытания на герметичность и проверку работы разгрузочной системы.

Приработку компрессора проводят в течение 20 мин при 1200 — 1350 об/мин коленчатого вала. Давление масла, поступающего в компрессор, должно быть 1,5—3,0 кГ/см 2 , температура не ниже +40˚С. Напор воздуха, охлаждающего компрессор, должен обеспечивать температуру головки компрессора не выше 90˚.

Испытание на производительность проводят при 1200 — 1350 об/мин коленчатого вала и при нагнетании воздуха в резервуар емкостью 23 л. При давлении в резервуаре 6,5 кГ/см 2 полость резервуара сообщается с атмосферой калиброванным отверстием диаметром 1,0 и длиной З мм; в данных условиях компрессор должен поддерживать давление в резервуаре не менее 6 кГ/см 2 при непрерывной работе в течение З мин. При указанном режиме работы компрессора выбрасывание масла с нагнетаемым воздухом не должно превышать 1 см 3 за 5 мим.

Читать еще:  Чем разбавить краску хамерайт 3 в 1

Герметичность проверяют на неработающем компрессоре подводом воздуха под давлением 5 — 5,5 кГ/см 2 к нагнетательному патрубку головки компрессора из резервуара емкостью 1 л. Падение давления в баллоне должно быть не более 0,3 кГ/см 2 в течение 1 мин.

Работу разгрузочной системы (для компрессоров с разгрузочным цилиндром) проверяют подачей сжатого воздуха под давлением 5—5,5 кГ/см 2 в разгрузочный цилиндр. При этом поршень разгрузочного цилиндра должен опуститься и полностью открыть впускной клапан. Одновременно проверяют герметичность уплотнения поршня разгрузочного цилиндра. Падение давления в резервуаре емкостью 1 л и при давлении 5 — 5,5 кГ/см 2 не должно превышать 0,25 кГ/см 2 в течение 1 мин. При снятии давления поршень под воздействием возвратной пружины должен четко возвратиться в исходное положение.

Шкив компрессора ГАЗ-66

Одной из важнейших систем, реализованных в конструкции популярной модели ГАЗ-66, представляется регулировка давления в шинах. Основным её элементом является компрессор ГАЗ 66. Его главная задача – накачка шин воздухом при выявлении несоответствия давления нормальным показателям.

Устройство компрессора ГАЗ-66

Прежде чем рассмотреть основные особенности, которыми обладает шкив компрессора ГАЗ 66, необходимо более подробно ознакомиться с этим важным узлом. Он относится к поршневому типу, оснащен одним цилиндром и позволяет эффективно обеспечивать циркуляцию воздуха. Компрессор оборудован системой воздушного охлаждения, что предотвращает его перегрев при интенсивной работе. Благодаря системе подкачки шин удается продолжить движение транспортного средства до тех пор, пока не появится возможность устранить неисправность в комфортных условиях.

Необходимо отметить, что характеристики воздушного компрессора ГАЗ 66, а также его конструкция существенно отличаются и зависят от конкретной модификации транспортного средства. Стандартные версии автомобиля — 66, а также 66-03 не оснащены системой регулировки давления, что повлияло на конструкцию элемента.

Компрессор, используемый в составе подобной системы, имеет разгрузочный цилиндр в резьбовом отверстии головки, в то время как в стандартной версии вместо него используется обычная заглушка. Рассматривая конструкцию этого элемента более подробно, целесообразно отметить сразу несколько основных составляющих:

  • коленвал, шатун, ремень;
  • поршень, цилиндр и его головка;
  • вилка включения, муфта, шкив;
  • картер, уплотнитель и прочие элементы.

Данный узел отличается надежностью, длительным сроком службы при условии своевременного выполнения техобслуживания в соответствии с рекомендациями производителя.

Техническое обслуживание

Планируя поддерживать производительность компрессора от подобного автомобиля на должном уровне, настоятельно рекомендуется осуществлять профилактические манипуляции, направленные на поддержание оптимального технического состояния узла. Рекомендуется регулярно проверять степень натяжения ремней компрессора, что позволит исключить более серьезные поломки.

Следует выполнять и другие действия:

  • контролировать правильное положение насоса, от которого зависит корректность уровня масла в насосном баке;
  • осматривать основные комплектующие изделия на предмет наличия различных механических повреждений, следов износа;
  • ремонт и обслуживание предусматривает необходимость смазать подверженные трению элементы – «палец», а также шатун чистым моторным маслом.

Подобные манипуляции позволят поддерживать работоспособное состояние узла, а также позволят своевременно выявить и устранить более серьезные неисправности.

Характеристики компрессора ГАЗ-66

Одним из основных преимуществ представляются его отличные рабочие характеристики, позволяющие эффективно выполнять поставленные задачи. Среди них упоминания заслуживают следующие показатели:

  • размер цилиндра — 6 см;
  • объем системы — 107 см3;
  • эффективность — 116 л/мин;
  • мощность — 1,22 кВт;
  • охлаждение элемента — воздушного типа;
  • тип привода — ременный;
  • показатели вращения вала — 2000-2500 оборотов.

Изделие выпускается заводом ГСМ, на новые элементы предоставляется полугодовая гарантия. По истечении этого срока в устройстве могут появиться различные неисправности, которые проще всего устранить, используя специальный ремкомплект, содержащий все необходимые комплектующие.

Основные неисправности

Существует сразу несколько поломок, которые способны значительно ухудшить рабочие показатели компрессора либо привести к его полному выходу из строя. Среди них упоминания заслуживают самые распространенные проблемы, к которым относятся:

  • снижение производительности;
  • перегрев элемента;
  • выброс масла;
  • увеличенный шум при работе.

Каждый из подобных случаев требует отдельного рассмотрения, поскольку может быть вызван различными причинами. При понижении мощности проблемы чаще всего вызваны утечкой воздуха в системе, засорением фильтрующих элементов, а также слабым натяжением ремней.

Перегрев компрессора может вызвать система смазки при наличии загрязнений, а также образование нагара в поршневой системе. Не менее часто приходится сталкиваться с выбросом масла, который происходит по причине чрезмерного износа уплотнителей колец поршня, пружинного механизма, а также маслоотводящих каналов. Стук в системе наблюдается при чрезмерном износе комплектующих.

Самодельный компрессор

При желании можно изготовить компрессор от ГАЗ 66 своими руками, при наличии необходимых составных элементов, чертежей и навыков. С этой целью можно использовать электродвигатель, мощность которого должна быть не менее 1-1,5 кВт для эффективной работы. Необходимо отметить, что самодельный аналог будет значительно уступать по надежности и производительности заводскому.

Заключение

Компрессор от ГАЗ 66 представляется важным элементом системы регулировки давления в шинах, поскольку отвечает за циркуляцию воздуха. Он отличается простой, надежной конструкцией, может быть отремонтирован в домашних условиях при наличии необходимых запчастей.
