Как найти утечку тока ваз 2114

Как определить утечку тока в электрооборудовании автомобиля

Определять утечку тока в электрооборудовании автомобиля приходится при возникновении таких неисправностей как постоянный разряд или недозаряд аккумуляторной батареи.

При определенных обстоятельствах повышенная утечка тока может за ночь разрядить батарею до состояния невозможности запуска двигателя. Либо не давать аккумулятору заряжаться до требуемого значения.

Необходимые инструменты и приспособления

— Мультиметр или тестер с режимом измерения силы тока (амперметр)

— Выключаем зажигание и останавливаем двигатель автомобиля

Проверка утечки тока проводится с выключенным зажиганием и с неработающем двигателем.

— Отсоединяем минусовую клемму с вывода АКБ

Тем самым создаем разрыв в электрической цепи между минусом аккумулятора и кузовом (двигателем и пр. «массой») на который возможно что-то замкнуто.

Как определить утечку тока в электрооборудовании автомобиля

— Измеряем величину утечки тока

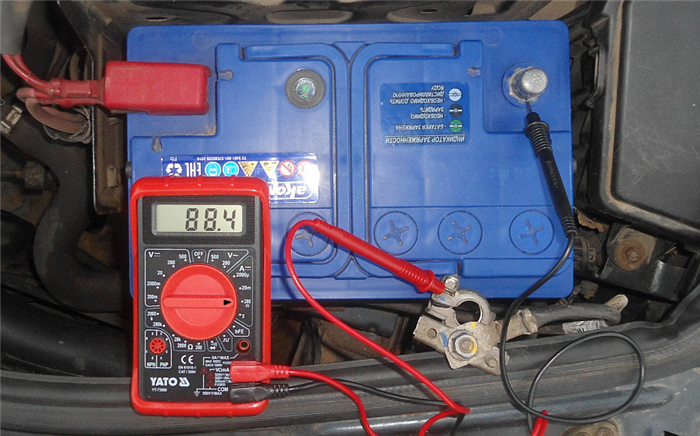

Для этого присоединяем один щуп мультиметра в режиме амперметра к минусовому выводу АКБ, а другой к снятой минусовой клемме. Выжидаем некоторое время пока показатели на дисплее мультиметра стабилизируются. Если электрооборудование исправно значение утечки будет до 120-130 мА. Если оно превышено придется искать причину утечки тока.

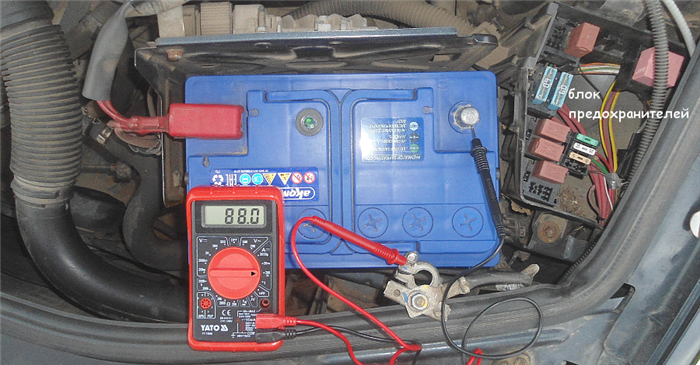

Присоединяем мультиметр (амперметр) между минусовой клеммой и минусовым выводом аккумулятора

— Определяем «виновника» утечки тока

Возможно это провод, возможно генератор, стартер или какой-либо иной потребитель электроэнергии.

Открываем монтажный блок и по очереди извлекаем предохранители. После извлечения предохранителя отвечающего за участок цепи, где есть утечка, сила тока на амперметре резко понизится до нормального значения. Далее по схеме этой цепи можно найти «виновника» утечки. См. фото в начале статьи.

Примечания и дополнения

— Проводить проверку электрооборудования автомобиля на утечку тока необходимо периодически, так как от этой неисправности не только разряжается аккумулятор, но и могут выйти из строя иные электроприборы (например, электронные датчики ЭСУД и ЭБУ).

Еще статьи по электрооборудованию автомобилей

Как проверить утечку тока на автомобиле

Утечка энергии в вашем автомобиле – очень неприятная нотка в композиции ситуаций владения вашим автомобилем. Дело в том, что из-за утечки, вы сами того не подозревая, будите стоять и думать, почему не крутит стартер.

Если вы столкнулись со следующими проблемами, то рекомендуется проверить ваше электрооборудование на потребление энергии в режиме «сна» (в охранном режиме, как вы оставляете своё авто на ночь, со включённой сигнализацией).

  • Сел аккумулятор при работающем генераторе
  • Низкий заряд аккумулятора по маршрутному компьютеру в не заведённом состоянии.

Перед тем, как проверить авто на утечку, отметим, что нормальное потребление тока вашего авто в режиме «сна» составляет не более 0,20-0,40 мА в час.

Как проверить электрооборудование на утечку?

  1. Берём тестер и ставим его в режим амперметра.
  2. Снимаем минусовую клемму от аккумулятора.
  3. Чёрный щуп (-) цепляем на массу аккумулятора, красный(+) цепляем на провод .
  4. Ставим авто как оставляем на ночь ( всё выключаем, ставим на сигнализацию).
  5. Смотрим на показания амперметра. Ещё раз подчеркну, что норма составляет не более 0,04 А в час.
Читать еще:  Тюнинг двигателя ваз 16 клапанов

Чаще всего источниками излишнего потребления энергии являются:

  • сигнализация;
  • магнитола;
  • бортовой компьютер (при наличии);
  • генератор.

Как определить конкретный источник потребления энергии?

Возможно всего лишь окисли контакты на аккумуляторе – хорошо зачистите их:

  1. Оставляем наш автомобиль с подключённым амперметром.
  2. Открываем Блок предохранителей и начинаем по очереди вытаскивать предохранители.
  3. Одновременно смотрим на показания амперметра (вытащив предохранитель, вы оборвали цепь, тем самым закрыли источник потребления энергии).
  4. Перебираем все предохранители, пока не найдём самый потребляемый, после снятия которого, показания амперметра показывают допустимые цифры ( не более 0,20-0,40 мА в час).
  5. Найдя нужный предохранитель, смотрим за что он отвечает. Далее уже начинаем работать с непосредственным источником потребления энергии.

После того как перебрали все предохранители, а проблему не нашли, то возможно источник кроется в блоке реле. Либо залипает реле, либо провода износились и замыкают (проверяем на сопротивление все заклёпки и шайбы с изоляцией). В данной ситуации блок реле нужно заменить.

Если после всех проверок предохранителей и реле ничего не обнаружено, значить потребление тока кроется в цепи, неоснащённой предохранителем: Стартер, генератор, и т.д. Вероятнее всего пробит диодный мост (смотрите 3 слабых диода, идущих на возбуждение).

Аккумулятор «помер» за ночь. Что делать?

Опять сел аккумулятор? А нет ли у вас утечки тока? Попробуем найти «виновника» собственными усилиями.

Не выключили!

Простейшие причины утечек тока могут быть вызваны рассеянностью владельца машины. Грубо говоря, он не выключил на ночь внешние световые приборы, а машина, в свою очередь, ничего ему не подсказала.

Бывают и машины с дурной заводской задумкой — вспомнить хотя бы обогрев заднего стекла, цепь питания которого идет мимо замка зажигания.

А еще — дети! Особенно мальчики. Даже в нашем коллективе уже несколько сотрудников по первому зову жены не смогли покинуть дачу, после того как пацаны посидели на водительском месте и покрутили разные ручки, оставив включенными потребители.

Не так подключили

В эпоху повального увлечения автомузыкой многие магнитолы легко высасывали заряд батареи, потому что установщик не удосужился правильно их подключить. А ведь достаточно было пустить один провод питания через замок зажигания.

Второй нештатный похититель электричества — установленная противоугонка. Если до ее установки все было нормально, а затем начались проблемы, то размышлять нечего — пусть уважаемый установщик докажет, что он не верблюд. Справедливости ради отметим, что некоторые охранные системы действительно потребляют под сотню миллиампер, но даже при таком токе за ночь стоянки с батареей ничего не случится.

Наконец, не забывайте про гнездо прикуриватели или розетку — у кого что. Далеко не во всех машинах они обесточиваются при выключенном зажигании. Поэтому случайно забытый подключенный прибор — радар-детектор, регистратор, навигатор и т п. — может высасывать ток, не принося при этом никакой пользы.

А есть ли утечка?

Бывает и так, что никакой утечки нет, а батарея утром — никакая. Такое бывает при наличии отрицательного баланса «заряд/разряд». Если машина постоянно ползает в пробках, пробеги при этом короткие, глушить и пускать мотор приходится часто, а на улице еще к тому же и холодно, то батарея просто не успевает заряжаться до нормального состояния. А потому однажды отказывает. Кроме того, виноватой может быть всё та же автомузыка с киловаттными мощностями на выходе — такие музыкальные монстры потребляют сумасшедшие токи. Но, повторяем, к утечкам тока это не имеет отношения: это уже не утечки, а просто чрезмерное потребление.

Читать еще:  Размеры первичного вала ваз 2106

Грязные делишки

Причиной настоящей утечки тока может быть то, чего у нас много — грязь, стало быть. Тут лидирует цепь с толстенным стартерным проводом, постоянно живущим в антисанитарных условиях — соль, вода и т.п. Практически те же проблемы могут быть и с проводкой генератора. И не только с проводкой — сам генератор напоминает дуршлаг, сквозь который постоянно фильтруется песко-соляная смесь, которой посыпают дороги. Поверхность батареи также редко бывает чистой: кулоны любят убегать по таким электропроводным участкам в «никуда». Заметим, что изношенная проводка с дрянной изоляцией способна порождать не только утечку, но и возгорание. Однако не будем о страшилках.

Как обнаружить неисправность?

Мультиметр

Машина чистая, сигналка и музыка в порядке, а батарея все-таки разряжается каждую ночь? Значит, пора хватать амперметр. Амперметр в чистом виде — это сегодня уже редкость, но переключить мультиметр в режим измерения тока несложно.

Мультиметр

Отсоединяем провод от минусовой клеммы батареи и подключаем мультиметр в образовавшийся разрыв. Двигатель, естественно, должен быть выключен. Прибор при этом тут же оживет и покажет величину тока, потребляемого машиной на стоянке.

Мультиметр

Если машина, как говорится, «голая» — без сигналок, «музыки» и др., то ток потребления не должен превышать 70–80 мА.

Мультиметр

Как только мультиметр отреагирует резким снижением показаний тока, виновник найден. Остальное — дело техники. Само собой, каждый предохранитель после проверки цепи следует тут же возвращать на место. Номиналы у них разные, а потому простая замена одного на другой недопустима.

А если не получается?

Если предохранители кончились, а мультиметр ничего не отловил, то остаются только силовые цепи, не защищенные ничем. Как правило, это стартер, генератор и система зажигания.

Предохранители

Особняком стоят сигналка и «музыка». Нужно ли «копаться» дальше — решайте сами. Если устранить утечку тока своими силами не позволяет квалификация и опыт, лучше отправиться на сервис. Теперь даже нечистый на руку сервисмен не сможет вас одурачить, ведь причина утечки вам уже известна.


  • Куда и как утекает ток в автомобиле

    Против утечки тока бессильны любые, даже самые новые, самые совершенные и только вчера заряженные аккумуляторы. Они разряжаются из-за всевозможных лазеек, через которые убегает ток. Таких мест можно отыскать в машине великое множество. Периодическая зарядка батареи при наличии утечек лишь немного упрощает жизнь – автомобиль можно заводить и даже ездить, но, увы, не оставлять без движения на длительный срок.

    Во время простоя машины при выключенном зажигании все работающие потребители получают электроэнергию от штатного аккумулятора. Генератор на заглушенном моторе не работает, а значит, в батарее запас энергии не восполняется. Чем больше энергии расходуют потребители, тем интенсивнее и быстрее батарейка садится. По этой причине почти все потребители во время стоянки машины дезактивируются – поворотом ключа в замке зажигания или кнопкой Stop.

    По теме

    На всех без исключения современных машинах защита от дурака реализована прямо на конвейере. К примеру, автомобили давно научились оповещать водителей о невыключенных фарах, самостоятельно гасить салонный свет, глушить музыку и даже ставить транспортное средство на охранную сигнализацию. Но полностью проблему не решает даже хитроумная электроника.

    Так уж повелось, что отечественные водители не привыкли полагаться на инженеров. Сразу после покупки новенького автомобиля он обычно снабжается целым ворохом дополнительного электронного оборудования – нештатной сигналкой, парктрониками, борткомпьютерами, музыкой, видеокамерами, автономным обогревателем и прочими «плюшками» – разумеется, абсолютно кустарным и варварским способом с грубым вмешательством в бортовую проводку и некачественными соединениями проводов на скрутках. Это – первый и, пожалуй, главный источник проблем. Дополнительные потребители нередко не просто запитываются в обход замка зажигания, но и подключаются откровенно не туда, куда следует.

    Читать еще:  Схема проводки ваз 2106 скачать

    Сразу оговоримся: небольшой ток утечки в автомобиле есть всегда. Электроэнергию расходуют, к примеру, штатные часы и охранная система, а также блоки управления. Стандартная утечка во-многом определяется уровнем оснащённости конкретной модели. В случае с современными иномарками показатель может доходить до 50-80 мА. Для сравнения, всего одна галогенная фара потребляет около 500 мА. Нештатная сигнализация в активированном состоянии порой может высасывать до 100 мА. В целом же нормальное усреднённое значение тока утечки в «уснувшей» машине – в районе 70 мА.

    Проверить уровень утечки тока и найти злостных пожирателей энергии может каждый. Для этого надо всего лишь вооружиться простейшим мультиметром или амперметром и ключом – чтобы открутить минусовую клемму с батареи.

    Алгоритм проверки тока утечки очень прост. На мультиметре необходимо установить режим проверки силы тока (показания тока не менее 10 А). Один щуп подключается к минусу аккумулятора, а второй – к снятому с него минусовому разъёму. Теперь остаётся вынуть ключ из замка зажигания, закрыть все двери, проверить, не включен ли салонный свет, зажать концевик охранной системы под капотом и поставить автомобиль на сигнализацию. Спустя несколько минут (обычно не более 15-20) автомобиль полностью «уснёт» и на экране мультиметра установится уровень утечки тока, который многое поведает о состоянии бортовой сети. Если он ниже 80 мА, скорее всего, особых причин для беспокойства нет, если выше – нужно копать дальше и найти проблемный потребитель или брешь в его проводке.

    Для этого вам потребуется доступ к блоку предохранителей. Начинать поиск пожирателей электричества лучше всего именно с тех из них, через которые идёт питание на нештатное допоборудование. Последовательно вынимайте и вставляйте обратно предохранители и следите за показаниями мультиметра. На проблемный участок укажет резкое уменьшение тока утечки.

    По теме

    Наиболее проблемные места, с которых обычно начинают проверку, – это сигнализация, музыка, концевики в дверях, подогревы кресел и стёкол, задние световые приборы. Если обнаружить утечку с помощью размыкания цепей не получилось, виновниками потерь могут быть силовые цепи стартера или генератора.

    Куда же девается ток в проблемных цепях? Нередко он тратится на банальный нагрев проводников на участках с плохой изоляцией и на преодоление сопротивления на окислившихся контактах. Повреждение проводки вызывает короткое замыкание, что, в свою очередь, может привести к возгоранию автомобиля.

    Бывает, что обнаружить утечку тока несмотря на все старания не выходит. В этом случае виновником проблем может быть генератор. При сильном износе щёточного узла, выходе из строя реле-регулятора или выпрямительных диодов этот компонент перестаёт нормально заряжать батарею. Последней не хватает заряда, возникает отрицательный баланс «заряд/разряд». Обнаружить поломку генератора несложно: на незаведённой машине на клеммах аккумулятора напряжение обычно составляет 12,6-12,9 В. При работе двигателя на холостом ходу показатель должен подниматься до 12,8-14,3 В при включенных потребителях. Если напряжение ниже – виновник беды найден.
