Замена обшивки дверей ваз 2110

Как снять и установить обратно обивку передней двери на ВАЗ 2110, 2111, 2112

Пошаговая фото и видеоинструкция по снятию обивки на передней двери на автомобилях ВАЗ 2112, 2110, 2111.

Лучше всего иметь в запасе пару штук пистонов крепления обивки двери, т.к. они легко могут сломаться в процессе разбора.

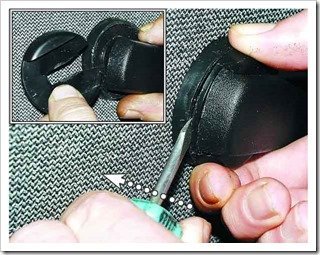

1. Тоненькой отверткой отжимаем от розетки облицовку ручки стеклоподъемника. В этот момент нужно сдвинуть ее так, чтобы выступ на облицовке отщелкнулся от розетки. После этого можно снять облицовку и ручку стеклоподъемника

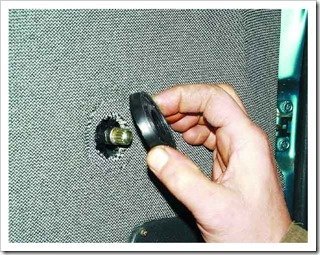

2. После этого можно снять и саму розетку.

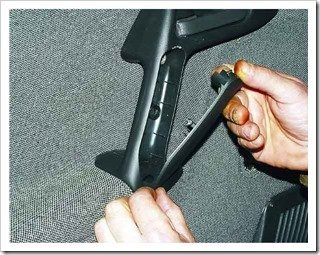

3. С помощью той же отвертки отжимаем фиксатор заглушки и снимаем ее с внутренней ручки подлокотника.

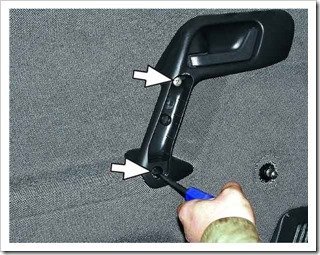

4. Внутренняя ручка подлокотника держится на двух винтах. Нужно отвернуть и их.

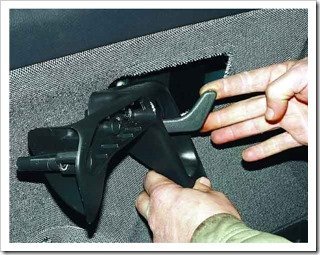

5. Отжимаем внутреннюю ручку замка и одновременно поворачиваем ручку подлокотника вверх и снимаем ее при этом выводя ручку замка из отверстия в ручке подлокотника.

6. Кнопка блокировка замка просто выворачивается отверткой.

7. Теперь нужно вывернуть винт и снять с рычага механизм управления наружным зеркалом заднего вида.

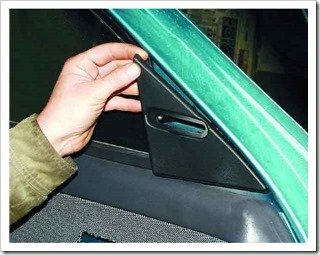

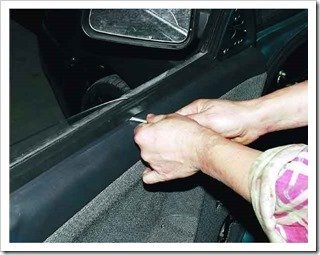

8. Треугольная накладка держится на двух пистонах.

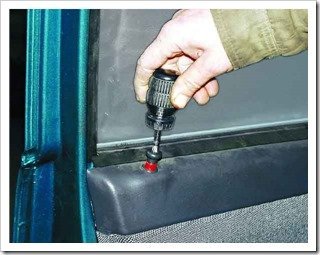

9. Если вы снимаете заднюю дверь, то нужно выкрутить 3 винта крепления накладки и снять ее.

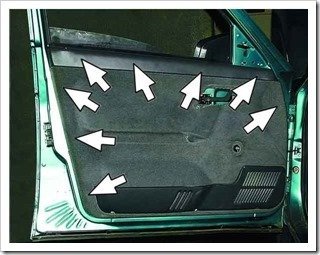

10. Непосредственно обивка двери на ваз 2110 держится на 8 пистонах. Положение пистонов на передней двери указано на фото.

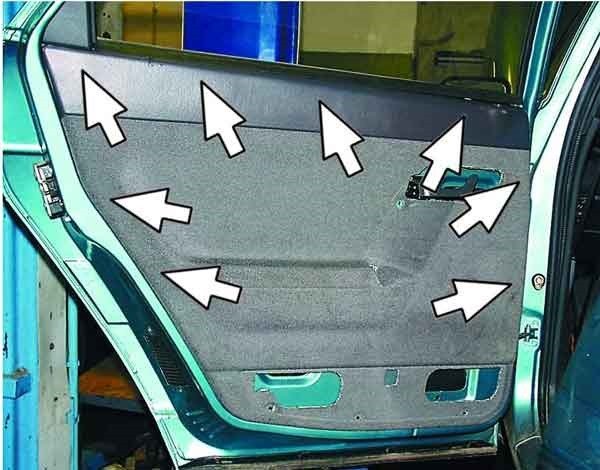

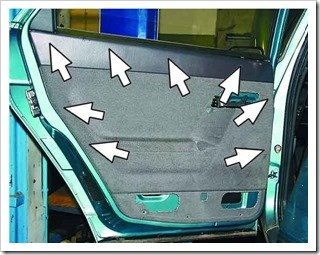

11. И на задней двери. Для того, чтобы снять обивку…

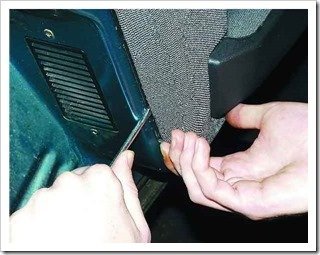

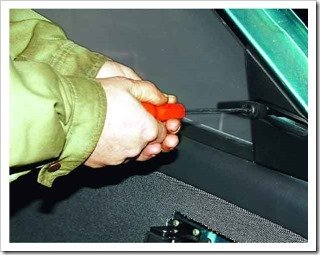

12. … Нужно с помощью отвертки отжать обивку так, чтобы пистоны вышли из креплений. Отвертку старайтесь ставить как можно ближе к пистонам – есть вероятность, что держатели пистонов просто оторвутся.

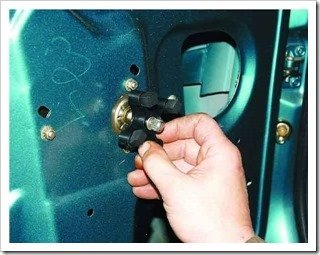

13. С валика стеклоподъемника снимите распорную втулку.

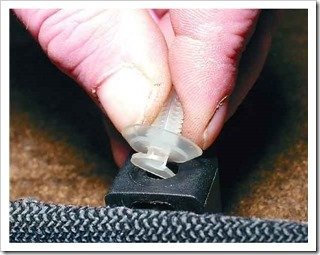

14. Сломанные пистоны крепления обивки следует заменить. Старый пистон просто срезается. Новый пистон вставляется в отверстие выступом и легким нажатие проворачивается в отверстии до полной его фиксации в держателе.

15. Обивка двери ВАЗ 2110 устанавливается обратно в порядке обратном снятию Следите лишь за тем, чтобы конец блокировки замка попал в отверстие обивки.

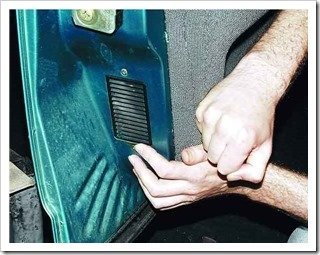

16. Легкими ударами кулака по обивке зафиксируйте пистоны в двери.

17. Край уплотнителя должен оставаться снаружи. Если он попал под обивку, выведите его наружу.

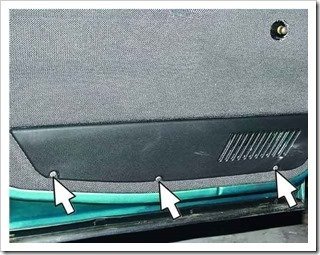

18. Для того, чтобы снять карман передней двери нужно отвернуть 3 нижних и 1 верхний винты и он просто снимется. Устанавливается обратно он также.

Видео по снятию обшивки двери:

Обшивка дверей на ВАЗ 2110

Сам по себе автомобиль ВАЗ 2110 достаточно симпатичный. Важный плюс модели заключается в том, что они отлично взаимодействует с различными методами тюнинга. Эта машина буквально создана, чтобы ее дорабатывали.

Причем доработка должна быть не только технической и наружной. Многие поступают правильно, решаясь заменить обшивку дверей. Так салон выглядит богаче, интереснее, новее, десятка изнутри выглядит не хуже чем современные иномарки. Самое главное, все это можно сделать своими руками. Об этом подробнее в нашей сегодняшней статье.

Что можно получить

Варианты

Есть несколько вариантов заменить дверную обшивку. Каждый из них имеет свои особенности, преимущества и, конечно же, итоговый внешний вид.

  • Люкс 1 и Люкс 2. Это готовые к установке карты, предназначенные именно для отечественной десятки. В зависимости от исполнения, эти дверные карты бывают полностью пластиковыми или со вставками из достаточно неплохой по качеству ткани.
  • Европанели. Почему-то в Интернет-магазинах такие изделия называют обивкой для дверей Люкс 2, хотя это немного не так на самом деле. Вне зависимости от названия, данная обшивка выглядит великолепно. Но имеет серьезный недостаток — высокая стоимость.
  • Своими руками. Самый бюджетный вариант замены обивки для дверей. Если грамотно и последовательно подойти к данному вопросу, вы вполне легко сможете справиться с задачей без посторонней помощи. Именно о них сегодня расскажем более детально.

Необходимые инструменты

Любая работа с ремонтом или доработкой автомобиля начинается с поиска необходимых материалов и инструментов.

Указанный перечень является обязательным, без него провести работы по замене обшивки дверей будет невозможно.

  1. Ткань или искусственная кожа, то есть винил. Покупайте их в магазинах тканей. Предварительно не забудьте сделать замены и расчеты, чтобы определить точное количество необходимого для обивки материала. ВАЖНО! С каждой стороны двери должен быть припуск на 5 сантиметров. Это существенно влияет на общее количество ткани.
  2. Клей. Выбирайте проверенный клей, который точно сможет удержать вашу новую обивку. Это может быть Момент, Мастер, Титан или нечто подобное.
  3. Ножницы. С их помощью будет выполняться раскройка обивочного материала.
  4. Канцелярский нож. Что-то подрезать, отрезать обязательно придется. Острый канцелярский нож в этом случае не заменим.
  5. Строительный фен. Покупать его ради одного мероприятия по доработке автомобиля не стоит. Сегодня это устройство можно взять напрокат.
  6. Кисточки с качественным ворсом. Одна должен быть узкой, а вторая — немного шире.
  7. Антенный кабель.
  8. Крепежные клипсы. С их помощью вы будете крепить ткань или кожу. Покупайте обязательно с запасом, поскольку эти пистоны могут сломаться в процессе установки. Также учитывайте, что на каждую дверь приходится по 8 пистонов.
  9. Саморезы. Их размер зависит от выбранных панелей. Если это изделия, изготавливаемые своими руками, саморезы потребуются короткие, стандартные. Если же речь идет о евро панелях, тогда приобретайте длинные саморезы.
  10. Динамики. Новые готовые панели предусматривают наличие отверстий под динамики. Так, у Люкс 2 их размер составляет около 17 сантиметров. Это отличный повод поставить в салоне новую аудиосистему.
Читать еще:  Ваз 2114 камуфляж пленка

Снятие

Демонтажные работы — это начала вашего пути к замене обшивки дверных карт. Приятно осознавать, что данная задача выполняется достаточно просто. Особенно это касается передних дверей.

Расскажем отдельно о нюансах демонтажа передних и задних обшивок дверок вашего ВАЗ 2110.

Разобранные карты

Передние

Скажем сразу, вероятность повредить штатные клипсы очень велика. Но это не страшно, поскольку новые изделия дешевые, а их установка гораздо проще, нежели ремонт старых пистонов.

Если вы устанавливаете евро панели, придется обязательно демонтировать рычаг от стеклоподъемника.

Процесс выполняется по определенному алгоритму:

  • С помощью тонкой отвертки отожмите от розетки облицовку ручки стеклоподъемника. Направляйте ее таким образом, чтобы так вышла из зацепления. Теперь снимайте облицовку. Данный пункт неактуален для тех, у кого автомобиль оснащен электро стеклоподъемниками;
  • Снимите теперь розетку;
  • Отверткой отожмите фиксатор заглушки внутренней ручки вашего подлокотника, после чего снимите ее;
  • Демонтируйте крепежные винты ручки;
  • Отожмите внутреннюю ручку замка, поверните ручку подлокотника вверх. Так вы сможете снять элемент;
  • Далее откручивайте кнопку, которая блокирует дверной замок;
  • Демонтируйте винт, отвечающий за крепление механизма управления наружными зеркалами. Его нужно снять с рычага;
  • Уберите треугольную накладку. Для этого пистоны крепления выводятся из двух отверстий в дверь.

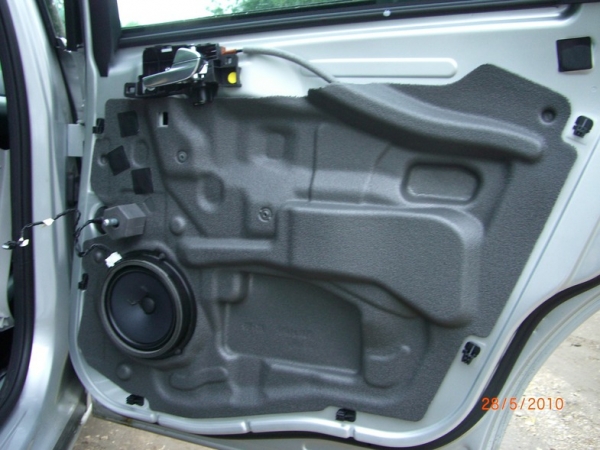

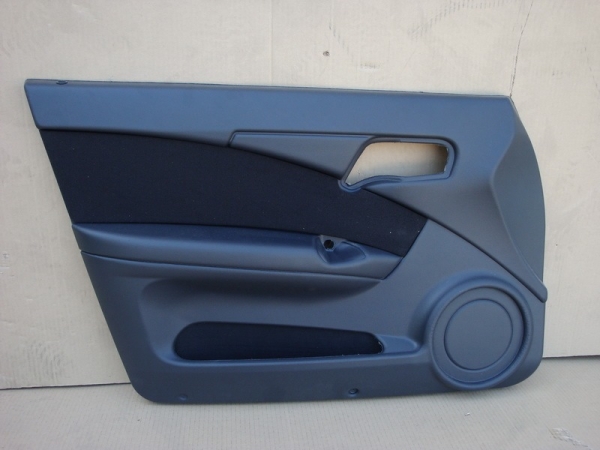

Обшивка во всей красе

Задние

Задняя обшивка снимается несколько иначе. Но от этого процедура существенно сложнее не становится.

  • Демонтируйте три крепежных винта;
  • Снимите накладку;
  • При помощи отвертки отожмите обивку. Это позволит пистонам выскочить;
  • Старайтесь удерживать отвертку как можно ближе к пистону, дабы избежать поломки держателей;
  • Не забудьте также демонтировать распорную втулку с валика стеклоподъемников.

Самостоятельная перетяжка

Теперь мы можем приступать к созданию нового внешнего вида вашего салона путем самостоятельной перетяжки демонтированных дверных карт.

Подготовка полным ходом

Перед началом работ обязательно очистите карты, пройдитесь по ним пылесосом, при необходимости замените уплотнители дверей. Это позволит им лучше закрываться, без лишнего шума.

Работа по самостоятельной перетяжке не сложная. Особенно, если у вас уже есть опыт по работе с тканью или кожзамом в автомобиле или за его пределами.

  1. Отмерьте и отрежьте необходимые по размерам элементы из выбранной ткани или винила.
  2. Для каждой стороны обязательно предусматривается припуск в 5-7 сантиметров. Это необходимо для того, чтобы избежать использования заплаток при обшивке.
  3. Постепенно наносите на карты клеящий состав, давая ему немного подсохнуть. Только обязательно следите, чтобы клей не успел высохнуть полностью.
  4. Когда вы промазали двери, с помощью того же клея обработайте поверхности ткани или кожзаменителя, смотря что вы выбрали. Дайте этим элементам постоять минут 10, чтобы клей немного подсох, но не высох.
  5. По прошествии указанного времени, начинайте приклеивать элементы материала на дверные карты. Винил хорош тем, что отлично тянется, заполняет все перепады и впадины на конструкции карт.
  6. Чтобы винил тянулся и заполнял все промежутки, нагрейте материал предварительно с помощью строительного фена.
  7. Вручную приглаживайте материал, только лучше надеть для этого перчатки.
  8. Края с припуском аккуратно загибаются на изнанку, после чего их можно обрезать.
  9. Аналогичным образом поступите со всеми дверьми вашего ВАЗ 2110. Сложного, как вы видите, здесь ничего нет.
  10. Опытные автовладельцы и поклонники всестороннего тюнинга отечественных авто отмечают, что этим же материалом стоит обшить некоторые другие элементы салоны, дабы добиться идеальной картины внутреннего пространства машины. Это может быть крышка бардачка, треугольник возле зеркал, рулевой кожух и пр.
  11. В процессе обратной сборки карт с уже новой обшивкой воспользуйтесь пистонами. Для их монтажа потребуется сделать соответствующие отверстия в обшивке. Именно здесь вам пригодится острый канцелярский ножик.

Работа с готовыми комплектами

Самостоятельная обшивка — это хорошо, дешево, салон станет предметом вашей гордости, поскольку его вы украсили своими собственными руками.

Но все же не каждый автовладелец хорошо разбирается в тканях, умеет шить, постиг все нюансы выкройки. Так что результат не всегда оправдывает ожидания.

Потому советуем обратить внимание на готовые комплекты. Заводские ВАЗовские панели Люкс 2 пользуются огромным спросом, они создают превосходный внешний вид салона.

Важное преимущество комплектов типа Люкс 2 заключается в наличии дополнительного эффекта шумоизоляции, что весьма актуально и полезно для ВАЗ 2110.

Не обязательно обращаться к специалистам, поскольку установку можно выполнить своими руками.

  1. В комплект зачастую включают только панели — 4 единицы. А вот сетки на колонки, пистоны и прочие элементы придется докупать отдельно.
  2. Не стоит доверить продавцам, которые утверждают, что Люкс 2 идеально садится на двери отечественной десятки. Часть пистонов наверняка не захочет устанавливаться туда, где им как бы положено быть. Все потому, что они немного не соответствуют модели автомобиля.
  3. Снизу крепление обязательно нужно выполнять с помощью длинных саморезов.
  4. Если на дверях у вас отсутствуют электрические стеклоподъемники, тогда вам придется своими руками немного изменить конфигурацию панелей, вырезав в них отверстия под «весла».
  5. Решить проблему зазора, который образуется в результате установки евро панелей на модель с ручными стеклоподъемниками, можно с помощью маскировки каким-то предметом. Хотя самое оптимальное решение — переоснастить автомобиль, установив электростеклоподъемники.
Читать еще:  Как снять форсунки с рампы ваз 2114

Пример готовой перетяжки

Цена вопроса

Напоследок предлагаем вам ознакомиться с актуальными ценами на готовые комплекты обивки. Речь идет о наборе, состоящем из 4 панелей. Клипсы, подиумы придется закупать отдельно.

Тюнинг и ремонт ВАЗ 2110

Очень часто возникают ситуации, когда нужно снять обшивку дверей ВАЗ 2110. То ли для того, чтобы установить шумоизоляцию, то ли посмотреть, почему не работает стеклоподъемник, то ли для установки колонки в двери авто. Так вот, в данной статье я и хочу показать вам, как это сделать быстро и без особого труда.


Сразу же скажу, что выполнить данное действие очень просто, к тому же вам не нужны будут горы инструментов. Приготовьте только нож (либо плоскую отвертку) а также крестовую отвертку. Сразу же хочу предупредить, что желательно купить новые клипсы на обшивку дверей, так как при съеме обшивки они могут поломаться. Причем, если уже надумали снимать карты дверей, не плохо было бы поработать над устранение их скрипа. Как это сделать, вы можете прочитать здесь.

Снимаем карты дверей ВАЗ 2110.

  1. Как снять обшивку двери ВАЗ 2110? Первым делом, используя крестовую отвертку, откручиваем пластмассовый карман внизу обшивки двери. Она держится на 3 саморезах.

  1. Низ кармана подтягиваем чуть на себя, а верх опускаем вниз, тем самым, пластик выходит из прорезей обшивки. Отлаживаем его в сторону.
  2. Если у вас стоят не электростеклоподъемники, а обычные, то на этом этапе нужно снять ручки стеклоподъемников. Для этого поддеваем фиксирующее кольцо под самой ручкой. Снимаем ручку и снимаем пластмассовое кольцо. Так как на фото.

  1. Далее нужно снять ручку открывания двери. Держится она всего двумя болтами. Но болты эти прикрыты пластмассовой накладкой. ЕЕ можно вынуть поддев ножом или тонкой отверткой. Советую нож или отвертку обернуть в ткань, так как толщина этой накладки очень маленькая и металлическим предметом ее легко надломать или подпортить. Поэтому данную процедуру делаем очень аккуратно и неспеша.

  1. Теперь можно и выкрутить пару болтов крепления ручки двери.

  1. Когда болты откручены, нужно снять данную ручку. Потяните левый край на себя, а правый выньте из прорези в обшивке. Затем проверните ручку на 90 градусов вправо, чтобы вывести ее из рычага открывания двери.

  1. Теперь нужно выкрутить пластмассовый шпингалет для блокировки закрытия двери. Он в принципе отлично откручивается пальцами, но если не получается, то используйте крестовую отвертку. Открутив, убираем его в сторону, вместе с ним убираем и пластмассовую накладочку на него (она у меня красного цвета).

  1. Если у вас в дверях стоят колонки, то откручиваем их крепления (обычно они крепятся 4-мя саморезами). Когда они откручены – выньте их и отключите пару проводов подключенных к ним.
  2. Ну вот мы и подготовились к съему обшивки двери ВАЗ 2110. Далее поддеваем нижний край карты двери и пытаемся сорвать его с клипсы.

  1. Когда один край сорван можно аккуратно идти дальше по кругу. Для удобства ниже на фото отмечены места крепления обшивки к металлическому каркасу двери клипсами. Первое фото – передняя дверь, второе фото – задняя дверь.

  1. Когда карта обшивка двери сорвана со всех клипс, приподнимаем ее низ, а верх выводим ее из тяги шпингалета.

На этом снятие обшивки двери ВАЗ 2110 закончена. Теперь можете выполнять действия, для которых вы и производили ее съем. Перед установкой карты двери обратно, замените поломанные клипсы на новые. Установка обшивки двери происходит в обратном порядке.

Замена обшивки двери на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Обшивка двери – во время бокового удара она помогает тем, что меньше травм человек получает, в случае если она будет отсутствовать, то все металлические части упрутся в человека, кроме того она внешний вид дверям придаёт и в большинстве случаев она служит просто удобством, например руку чтобы положить на неё, а так же дверь закрыть, открыть, вить когда дверь рукой вы открываете и закрываете, то воздействуете с ручкой двери или же с самой обшивкой.

Примечание!
Для её замены пригодятся: Пистоны новые (В автомагазине их купить можно, стоят буквально копейки, всего на одной обшивки используется 8-10 пистон, поэтому это учитывайте) и обычная крестообразная отвёртка!

Краткое содержание:

Где находятся места крепления обшивки?
Обшивка практически любая крепиться на одно разовых пистонах, но в некоторых местах она и на винтах держится, места крепления в зависимости от обшивки различается, то есть задняя обшивка немного в других местах крепится в отличие от передней, для наглядности чуть ниже мы привели две фотографии, на левой показали обшивку передней двери а стрелками указаны места где пистоны её держат, соответственно на правой фотографии всё то же самое, но только обшивка уже не левая идёт а правая, кстати синими стрелками показаны места где винты их крепят, вы все эти места запоминайте, потому что обшивку отгибать нужно и отгибать её нужно именно в тех местах, где пистоны расположены.

Читать еще:  Ваз 2109 инжектор неисправности

Когда нужно менять обшивку двери?
Со временем обшивка царапается и портится, в связи с этим внешний вид автомобиля изнутри становится не очень красивый и обшивку меняют, но не всегда обшивку нужно менять, в большинстве случаев её просто снимают и поэтому этой статьёй как раз таки можно будет и воспользоваться, в ней описывается как снятие, так и установка обшивки и в некоторых случае (Очень редко) люди любящие свои автомобили и просто те которые хотят придать новый облик автомобилю, эту обшивку снимают и устанавливают новую, совершенно другого образца или вообще от приоры (Она подходит на десятку, но только с электроникой повозиться придётся потому что в приоре электроника в передней двери располагается в водительской, а в десятках она в тоннели пола по середине находится и кроме этого переделать вентиляцию придётся немного, а именно через багажник её сделать, а то окна потеть скорее всего будут).

Как заменить обшивку двери на ВАЗ 2110-ВАЗ 2112?

Примечание!
Переднюю обшивку (В зависимости от комплектации) легче снять чем заднюю, потому что спереди применяются электро-стеклоподъемники и снимать на них ручку опускания стекла не надо (Её просто нет), а вот на задних дверях в большинстве случаях стоят эти самые ручки, сами по себе (Передняя и задняя обшивка) снимаются идентично, для наглядности процесс замены мы будем показывать на обоих обшивках!

Снятие:
1) В начале выкрутите кнопку которая открывает и закрывает дверь (Указана стрелкой), у неё сверху есть грани под крестообразную отвёртку, или можете даже и без отвёртки попробовать отвернуть, просто рукой против часовой стрелки крутите и если она выкрутится то можете приступать далее к снятию и замене.

2) Затем ручку двери (Так называемый подлокотник) снимите, для этого отсоедините от неё в центральной части накладку (см. маленькое фото) и после чего выкрутите два болта (Приблизительное местонахождение болтов показано красными стрелками) крепления ручки, как только это будет сделано, рукой оттяните ручку открывания двери (Указана синей стрелкой) и снимите тем самым подлокотник с двери автомобиля.

3) Следом в нижней части накладку обшивки двери снимите отвернув все винты которые её крепят (см. маленькое фото), за накладкой если у вас динамик расположен. то в таком случае тоже снимите его, отвернув все винты которые его крепят и отсоединив от него провода, который к нему подсоединены, чтобы работа была произведена безопасно, рекомендуем вам скинуть клемму минус с АКБ, как это сделать, читайте в статье: «Замена аккумулятора на автомобиле».

4) После чего если на обшивки присутствует ручка опускания стекла, то снимается она легко при помощи отвёртку, делается это следующим образом, отвёртка просовывается между розеткой (Указана цифрой 3, располагается в самом конце и выполнена в виде круга) и между облицовкой (Указана цифрой 2, находиться в середине, между розеткой и самой ручкой) и как только отвёртка просунута будет, отожмите ей облицовку от розетки и второй рукой тяните за облицовку на верх (см. фото 2) и тем самым она снимется, а если она снимется то и ручку снять легко можно будет потому что её ничего уже держать не будет.

5) И в завершение возьмите плоскую толстую отвёртку и намотайте на неё тоненькую ткань чтобы машину не поцарапала и просуньте эту отвёртку между обшивкой и между дверью в тех местах где фиксаторы крепления обшивки находятся (Где фиксаторы крепят обшивку, мы в самом начале на двух фото уже показали) и отогните обшивку от двери, фиксаторы могут при этом сломаться, поэтому перед началом работы обязательно запаситесь новыми.

Примечание!
Если при снятии обшивки будет мешать декоративная накладка зеркала заднего вида, то вы её снимите, отверните для этого винт который рукоятку управления зеркалом заднего вида крепит (см. маленькое фото) и снимите рукоятку, после чего отвёрткой подденьте накладку и снимите её со своего места отложив в сторонку!

Установка:
Устанавливается обшивка в обратном порядке снятию, все деформированные держатели подлежат замене на новые и когда будете устанавливать обшивку, совместите держатели с отверстиями на двери и легкими ударами руки, добейтесь того чтобы они зафиксировались (Будет щелчок) и можно считать что обшивка заменена на автомобиле.

Дополнительный видео-ролик:
Увидеть процесс снятия обшивки, вы можете на примере автомобиля ВАЗ 2110 в ролике который расположен чуть ниже:
