Замена нижнего рычага подвески ваз 2107

Замена нижнего рычага передней подвески на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Опубликовано в:admin | 14 июня, 2017

Нижний рычаг на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули необходимо менять если: рычаг согнут или на нем обнаружены трещины ( варить рычаг не рекомендуется ), сайлентблоки прокручиваются в проушинах. Данную работу нельзя назвать легкой. Но и не выполнимой ее назвать тоже нельзя . Для того, чтобы заменить рычаг своими руками, Вам, прежде всего, необходимо подумать об инструменте, а потом о уже о запчастях. И это не просто слова. Например: чтобы снять рычаг Вам потребуется стяжной съемник для пружин. Без него можно не только не поставить ( допустим безболезненно снять ее у Вас получилось ) пружину на место, но и получить серьезные травмы. Так же, хочется вспомнить о съемнике шаровых опор и о приспособлении для запрессовки и выпрессовки сайлентблоков. В принципе последний пункт можно исключить, но только в том случае, если Вы приобретете нижний рычаг в сборе ( рычаг с нижней осью и сайлентблоками ). Но есть у этого варианта, небольшой минус – цена. Хотя, что я буду рассказывать, когда Вы сами можете посетить рынок и посчитать, что для Вас будет проще и выгодней.

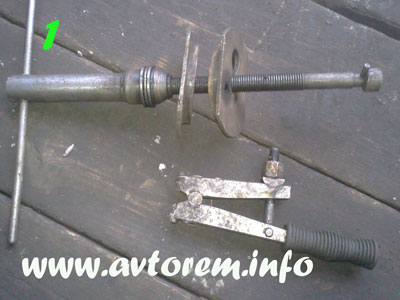

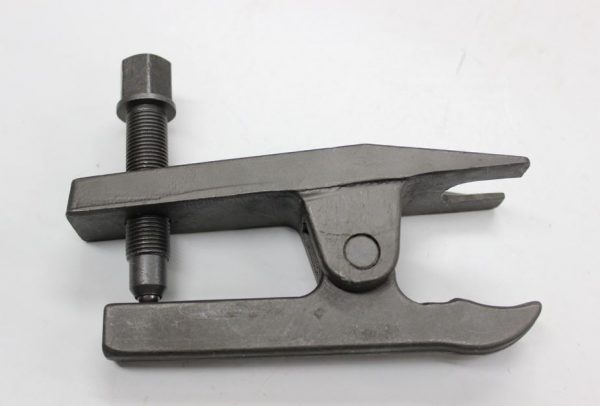

Переходим ближе к делу. Стяжной съемник для пружин и съемник шаровых опор Вы можете рассмотреть на фотографии 1. Увидеть же приспособления для запрессовки сайлентблоков и понять, как с ними работать Вы сможете, прочитав вот эту статью.

Что там дальше… По инструменту. Подробный перечень не буду составлять, перечислю в сокращенном варианте – рожковые и накидные ключи ( 13, 17, 19, 22), монтировка, молоток и зубило. И еще полезен в этой работе будет специальный ключ для фиксации штока переднего амортизатора, фото 2.

Запчасти. Если Вы все-таки купили, для любимой Классики, рычаг в сборе, то Вам волноваться почти не о чем.

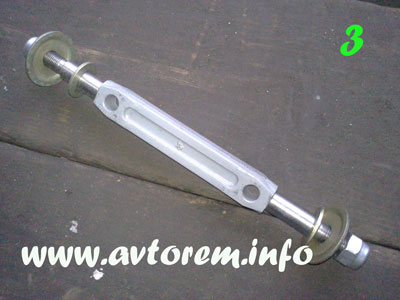

Если нет, то давайте рассмотрим, что следует купить еще ( кроме рычага ). Первое, два сайлентблока на нижний рычаг ( если собираетесь менять оба рычага и правый, и левый, то придется купить четыре сайлентблока ). Две упорные шайбы ( внутренние ) на ось нижнего рычага. Сама ось тоже, может преподнести сюрприз, поэтому можно посоветовать ее так же купить ( у меня она была, «на всякий пожарный» ), вместе с упорными шайбами и гайками – фото 3 ).

Забегая вперед, скажу, что в моем случае ось не пригодилась. В дело пошли, только упорные шайбы.
Теперь, как всегда, по пунктам описание замены нижнего рычага передней подвески на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули:

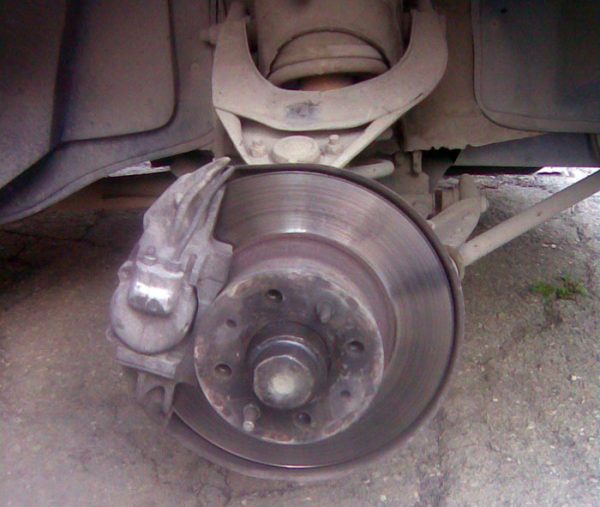

1. Поддомкрачиваем необходимую сторону и снимаем колесо.

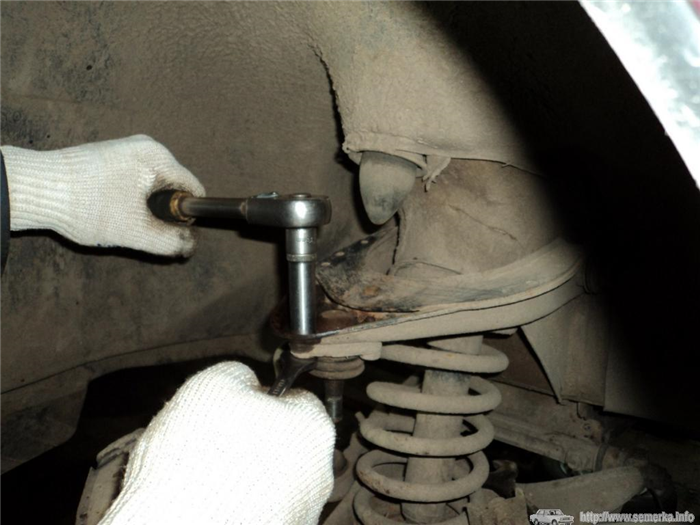

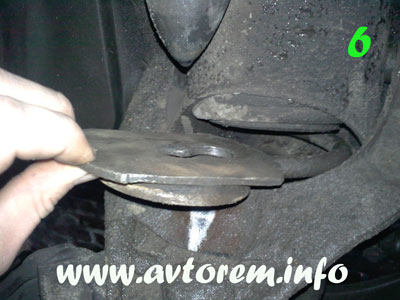

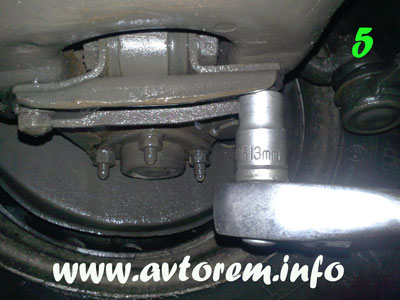

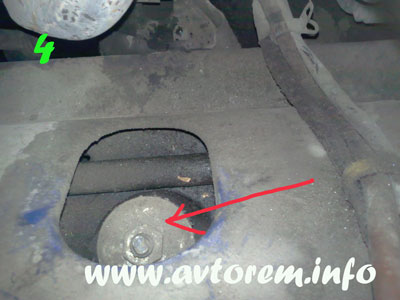

2. Снимаем передний амортизатор – фото 4 и 5.

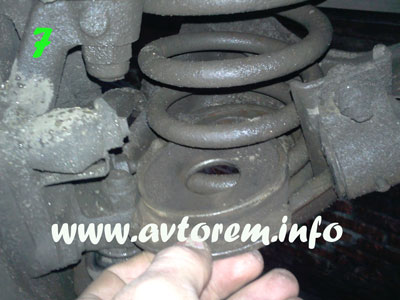

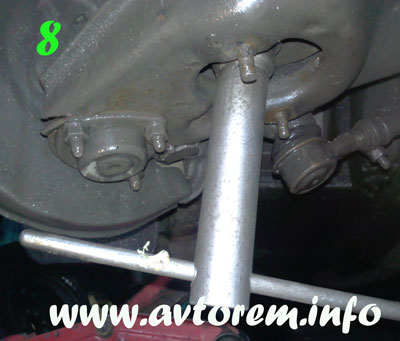

3. Устанавливаем в пружину стяжной съемник ( захватить желательно 5 витков ) и сжимаем ее – фото 6, 7, 8.

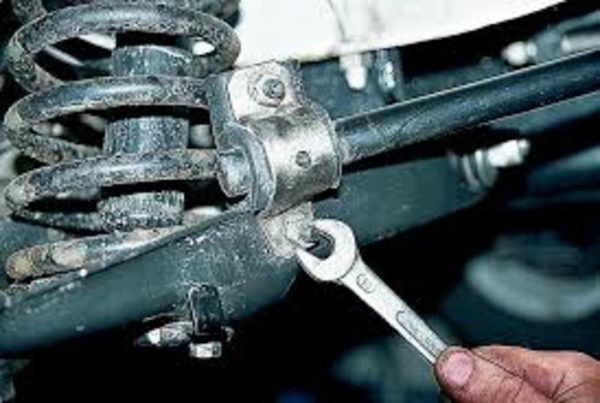

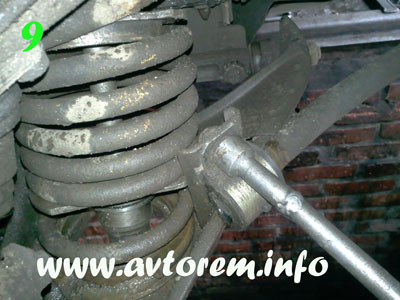

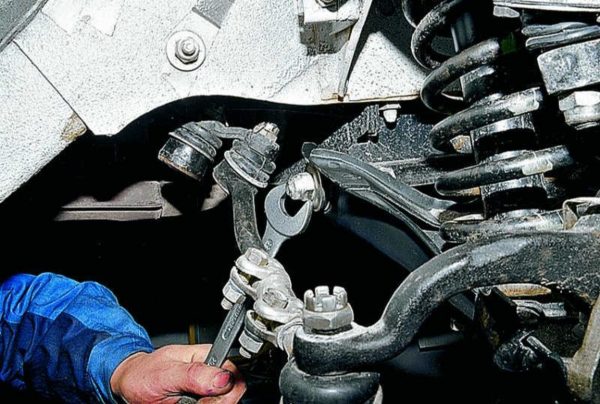

4. Теперь можно откручивать скобу стабилизатор поперечной устойчивости, раскручивать гайку нижней шаровой опоры и распрессовывать шаровой палец – фото 9, 10.

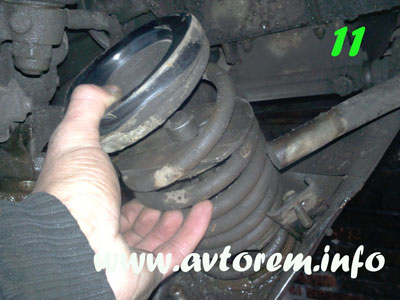

5. Отжимаем рычаг вниз и вынимаем пружину ( фото 11 ).

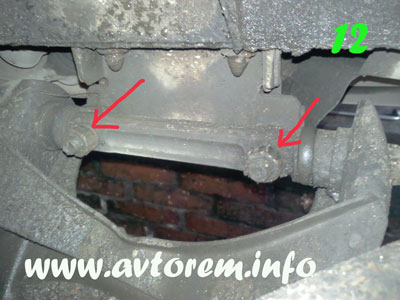

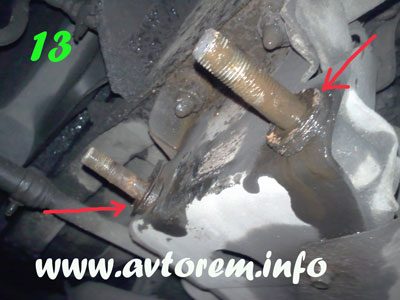

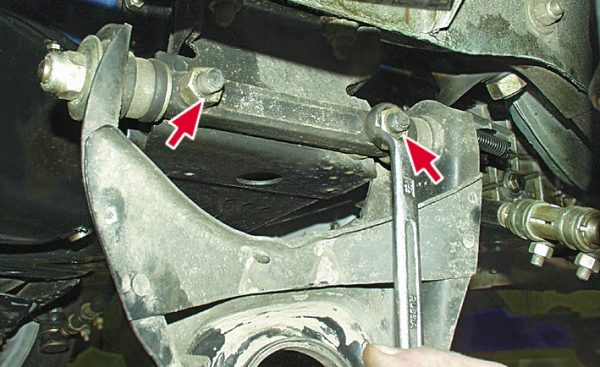

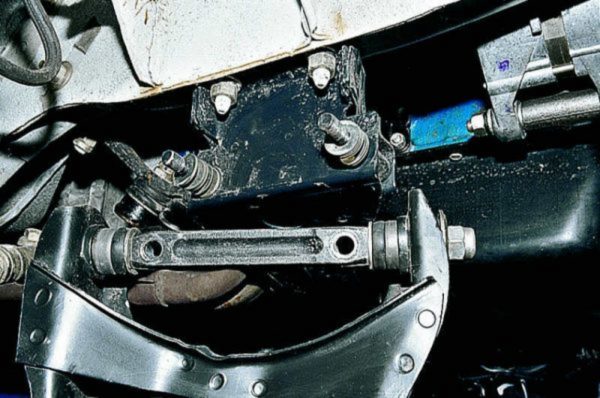

6. Откручиваем ( ключ на 19 ) две гайки крепления нижнего рычага к балке ( фото 12). И снимаем рычаг. Может, сразу и не получиться снять рычаг. И чтобы это исправить, придется брать в руки зубило, молоток и монтировку. Зубило забиваем между осью рычага и балкой, что позволит сорвать прикипевшую ось с болтов. Да, и стараемся не растерять регулировочные шайбы ( фото 13) и запомнить с какой стороны сколько шайб было.

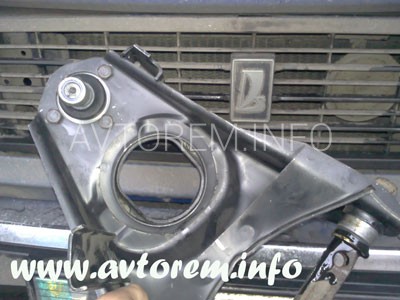

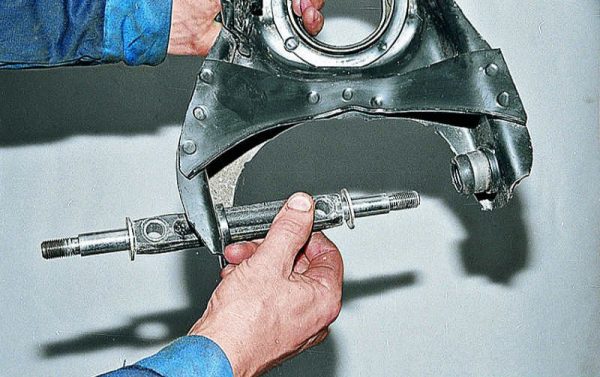

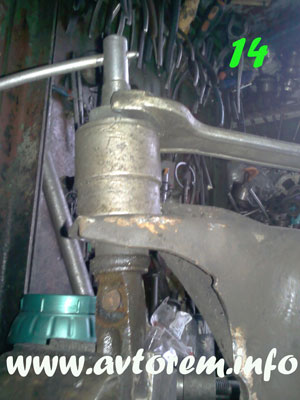

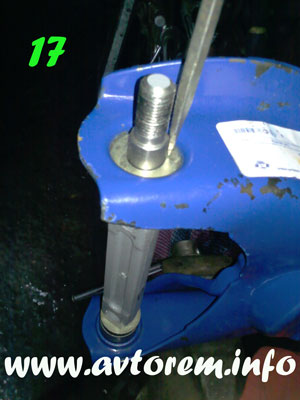

7. Рычаг снят. Дальше, если рычаг в сборе, ставим его на авто. Если нет, то распресовываем снятый рычаг, для того, чтобы достать ось ( фото 14 ). После чего, собираем рычаг – устанавливая ось и сайлентблоки. Фотографии — 15, 16, 17, 18, были сделаны в другой день и с другим рычагом, но думаю, что они все равно будут Вам полезны.

8. Это все. Сбоку проводим в обратной последовательности. Перед сборкой, смазываем болты балки и шейки оси, например, нигролом. Последними затягиваем гайки ( ключ на 22 ) оси нижнего рычага, на полностью опущенном автомобиле на землю ( это необходимо для правильной работы сайлентблоков ) .
Ну, вроде, ничего не забыл! )))

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

Показано комментариев: 3 .
Всего: 3 .

По 6. пункту, гайки сорвал, но потом они стали прокручиваться и я не могу с обратной стороны ничем их придержать, теперь ни закрутить ни открутить…

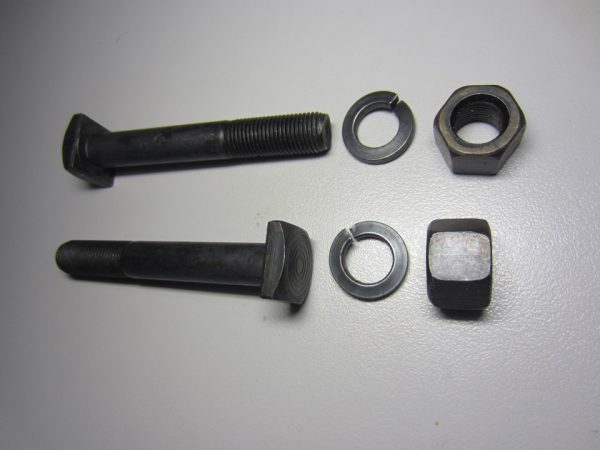

Стандартный болт балки имеет квадратную головку, которая должна исключить возможность его прокручивания при затяжке или откручивание. Возможно, что болт довольно старый и углы на его головке порядочно зализаны. В этом случае можно использовать два способа решения проблемы. Первый — забить шлицевую отвертку между гранью головки болта и корпусом балки. Такой себе стопор помочь зафиксировать болт. Если первый вариант не принесёт положительный результат, то тогда остаётся второй и последний способ — брать в руки болгарку и резать болты (предварительно, конечно же, купив новые). По замене болтов балки на автомобилях Ваз 2101-2107 несколько слов есть вот в этом материале. Думаю, последний вариант самый правильный, так как с новыми болтами и рычаг надёжно закрепить сможете, и мастер, который будет делать развал-схождения останется доволен.

9 февр. 2012 10:49

#

Насколько знаю.Ну и по книжке так.Сайлентблоки нужно затягивать не просто на опущеном автомобиле, а еще и в нагруженом.По простому можно чтобы кто-то присел на крыло с каждой стороны,и потом затягивать.(по книжке нужно чтобы сели два человека по 80 кг на передние сидения )
А вобще спасибо за статью,очень полезная.И сайт тоже.

Ремонт нижнего рычага передней подвески на автомобилях ВАЗ-2101-2107

Случается порой, когда на автомашине нужно сменить рычаг, если он согнут, либо на нем есть маленькие трещины, либо заметные выбоины, сайлентблоки делают прокрутки в проушинах. К тому же, водители с опытом не советуют сваривать рычаг. Эту работенку не назовешь простой, но и сказать, что ее нельзя выполнить самому, тоже нельзя. Вам сперва нужно подобрать комплект из инструментов, а потом уж задуматься о необходимых деталях. И это нужно не просто так, к примеру, для снятия рычага, вам потребуется стяжной съемник для пружинок. Еще вы должны обладать информацией о процессе съемки опор шара и приспособлений для пресса и выпресса сайлентблоков. Последнее можете исключить, но лишь в том случае, если у вас есть рычаг, который снизу, в сборке, на нем есть нижняя ось и сайлентблоки.

Стяжной съемник для пружинок и съемник опор шаров.

Предметы для работы, которые понадобятся: ключи накида и рожковые на 13, 17, 19, 22, молоточек и зубило, а так же монтировочка.

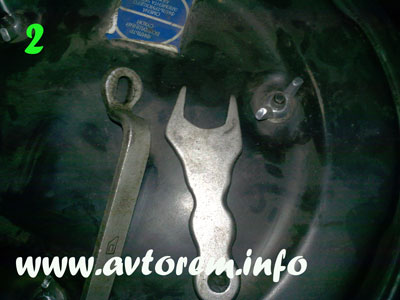

К тому же, нам понадобится для ремонта ключик, который предназначен конкретно для фиксирования штока амортизаторов спереди.

Вы не станет жалеть, если приобретете рычаг в сборке. При решении произвести экономию, необходимо определить, что нужно еще приобрести. Для начала вам понадобятся два сайлентблока на рычаг снизу, при решении поменять два рычага — и справа, и слева, то в торговой точке, вам нужно будет, приобрести 4 сайлентблока. Понадобятся еще и шайбы, которые бывают внутри, они ставятся на ось рычага внизу. Вперед знайте, что иногда ось может и не понадобится.

Вам нужно поставить домкрат под нужным боком и убрать колесо.

Снять амортизатор спереди.

Затем на пружинку поставить стяжной съемничек, чтобы было удобно хватать 5 виточков, затем сжать.

Сейчас откручиваем скобу стабилизаторного устройства поперечной стойки, раскручиваем гаечку опоры шара внизу и распрессовываем палец шара.
Рычаг отжимаем к низу и вынимаем пружинку. Открутить ключиком на 19 гаечки крепления рычага внизу к балке, в итоге можно снимать рычаг.
Сразу возможно и не сможете достать рычаг. Для исправления этого придется взять зубило, монтировочку и молоточек. Зубило нужно забить посередине балки и оси рычага, что даст возможность для срывания оси, которая прикипела. При разбирании не растеряйте шайбы регулировки и запомните, сколько шайб было и с каких боков.
После снятия рычага ставим новенький, если он готов. Если нет, то нужно распрессовать рычаг, который сняли, для извлечения оси.

По окончании ремонта рычага подвески внизу, собрать и установить ось и сайлентблоки.

Собирать все нужно в обратном порядке.

Перед собиранием хорошо было бы сделать смазку болтов шейки оси и балочки, можете, нигролом.

Гаечки оси рычажка в конце затяните после устанавливания на автомашину.

Нижний рычаг передней подвески ВАЗ 2107: назначение, описание устранение неисправностей

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается. Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

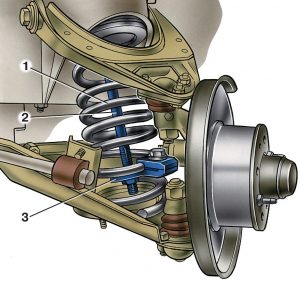

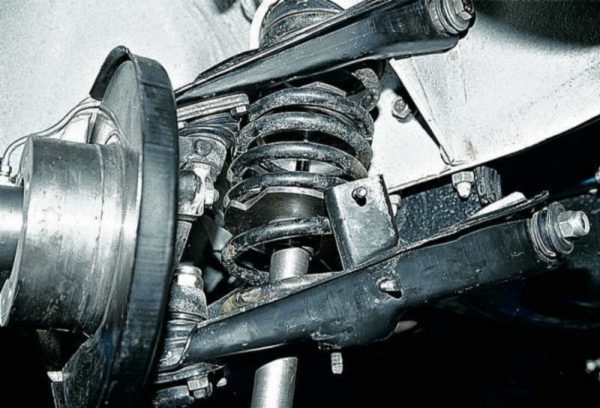

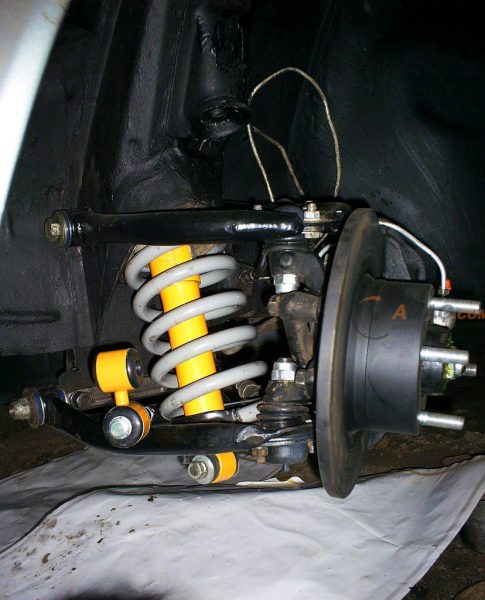

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

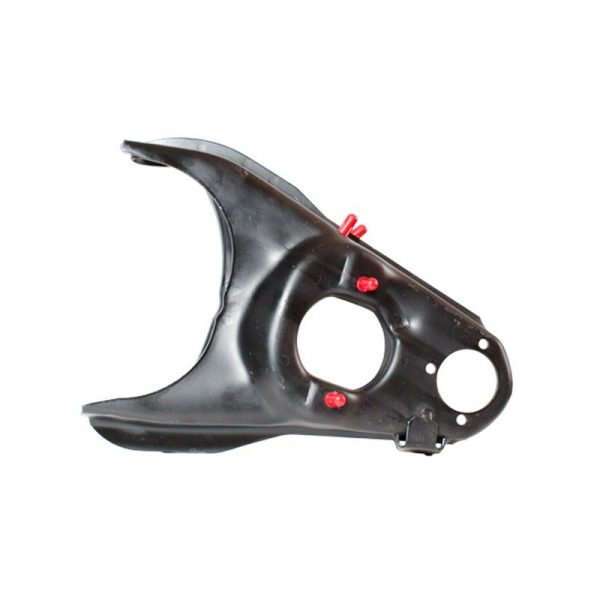

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

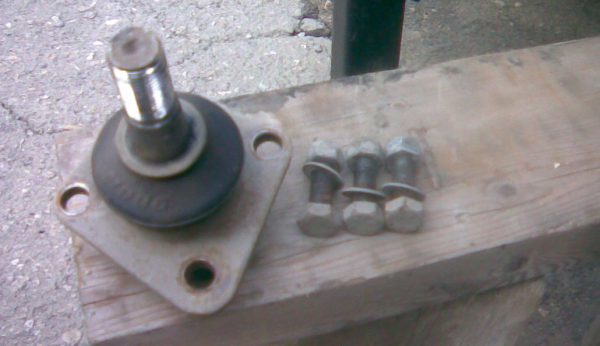

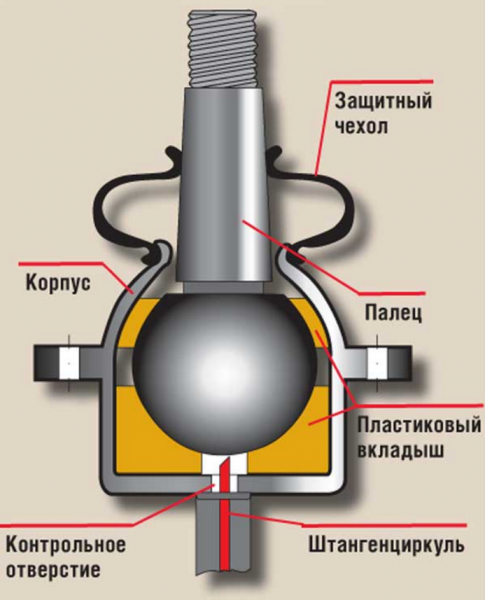

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу. Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание.

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

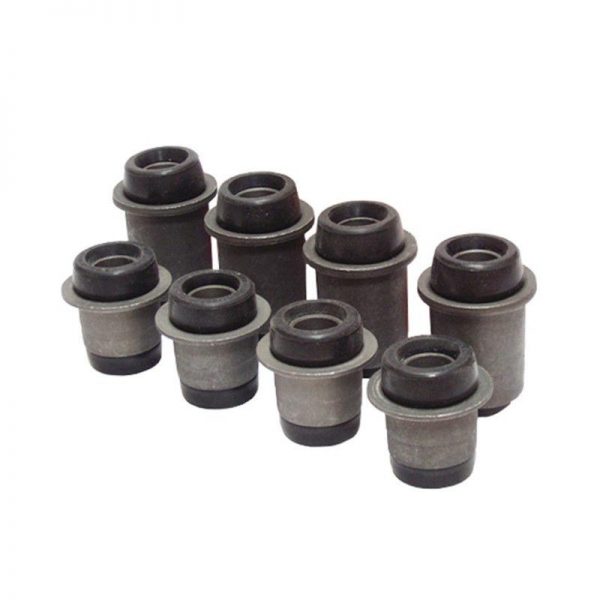

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

  • уменьшить деформации, возникающие в подвеске;
  • улучшить управляемость автомобилем;
  • убрать выжимание, которое свойственно резиновым изделиям;
  • снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

  • сильное повреждение нижнего рычага;
  • появление трещин.

Для выполнения работ понадобятся такие инструменты:

  • набор рожковых ключей;
  • набор головок;
  • щётка по металлу;
  • домкрат;

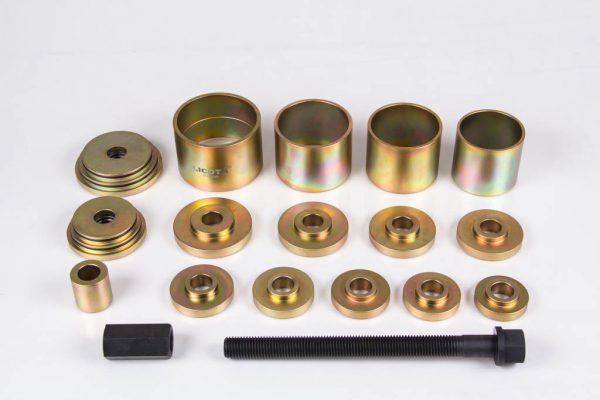

  • съёмник для выпрессовки сайлентблоков;

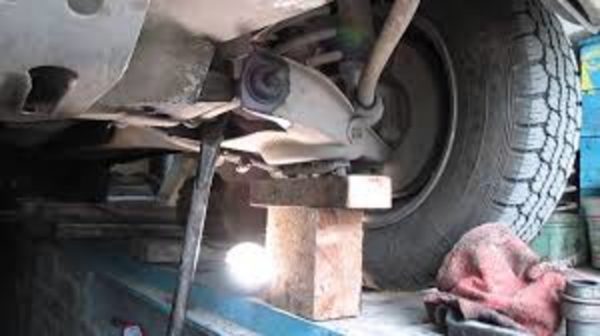

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

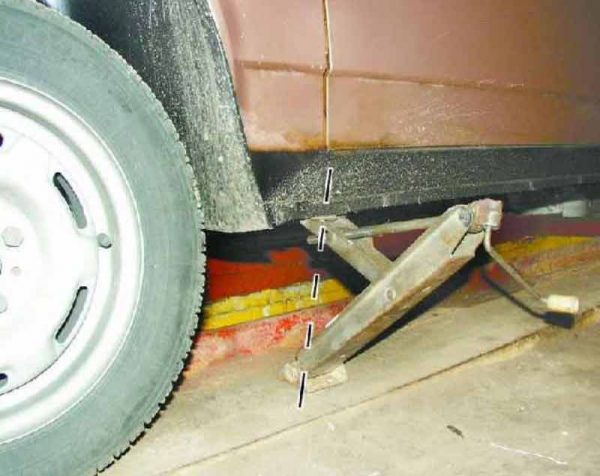

    Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

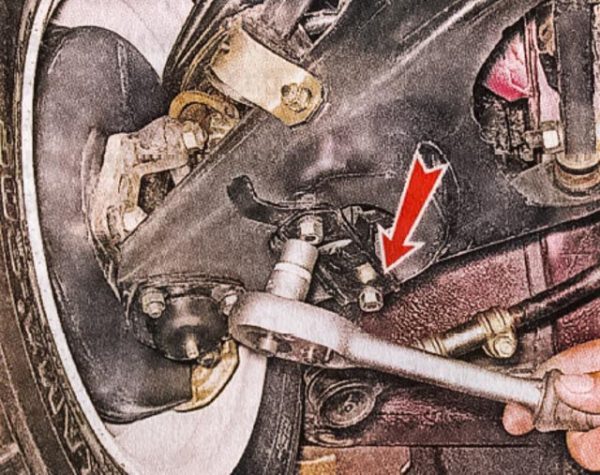

  1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
  2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

  1. Рычаг надёжно фиксируют в тисках.
  2. При помощи съёмника выдавливают старые шарниры.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

    При помощи болтов фиксируют ось вместе с рычагом.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

Замена передних рычагов и сайлентблоков на Ваз 2107

[important]Элементы передней подвески ВАЗ 2107 подвержены нагрузкам во время движения. С учетом состояния отечественных дорог, ресурс подвески ограничен. Учитывая, насколько важно состояние подвески для безопасности, необходимо регулярно контролировать состояние деталей и своевременно производить их замену. Одними из ключевых элементов являются рычаги передней подвески ВАЗ 2107 [/important]

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление — самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Необходимые инструменты

Для замены рычагов и сайлентблоков передней подвески ВАЗ 2107 понадобятся:

  • приспособление для выпрессовки/запрессовки сайлентблоков;
  • комплект накидных и торцовых гаечных ключей;
  • домкрат;
  • баллонный ключ.

Работы следует проводить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Замена верхнего рычага передней подвески

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

  1. Замена рычага.
  2. Замена сайлентблоков.
  3. Замена оси рычага.

Порядок снятия рычага таков:

  • Установить автомобиль на подъемник или смотровую яму.
  • Демонтировать колесо, используя баллонный ключ и домкрат (последний нужен только на яме).
  • Снять болт, крепящий кронштейн переднего бампера.
  • Отсоединить верхнюю шаровую опору, открутив самоконтрящуюся гайку и болты крепления.

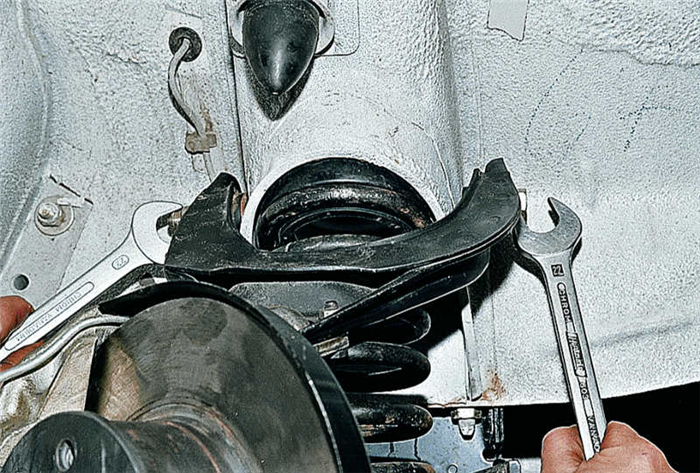

  • Открутить самоконтрящуюся гайку оси рычага, удерживая ось ключом.

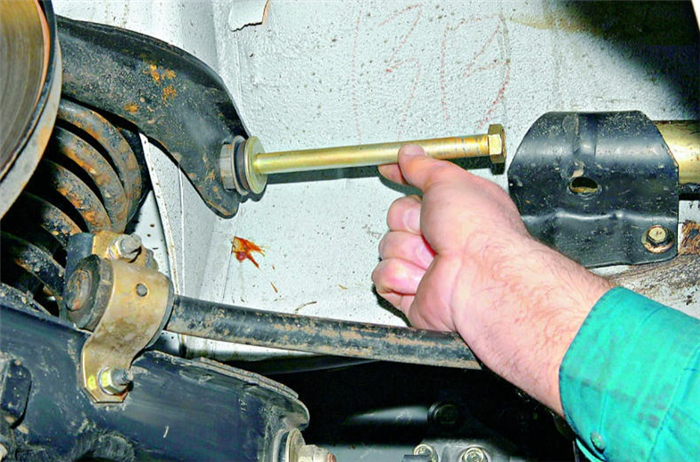

  • Вынуть ось.
  • Снять верхний рычаг.

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага необходимо запрессовать новые сайлентблоки. Делается это тем же съемником. Чтобы запрессовать сайлентблоки, необходимо изменить положение деталей съемника на рычаге подвески.

Перед установкой рычага рекомендуется заменить самоконтрящиеся гайки оси рычага и пальца шаровой опоры на новые.

Установка верхнего рычага производится в такой последовательности:

  • Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
  • Установить болт, фиксирующий крепление переднего бампера.
  • Нагрузить подвеску, опустив домкрат или подъемник.
  • Завести палец шаровой опоры в поворотный кулак.
  • Затянуть самоконтрящуюся гайку шаровой опоры.
  • Затянуть гайку крепления оси верхнего рычага.
  • Поднять автомобиль и установить колеса.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

  • Поддомкратить автомобиль или поднять на подъемнике.
  • Снять колесо.
  • Снять амортизатор.
  • Ослабить гайки крепления нижнего рычага.
  • Отсоединить крепление подушки стабилизатора.
  • Нагрузить подвеску, опустив домкрат или подъемник.

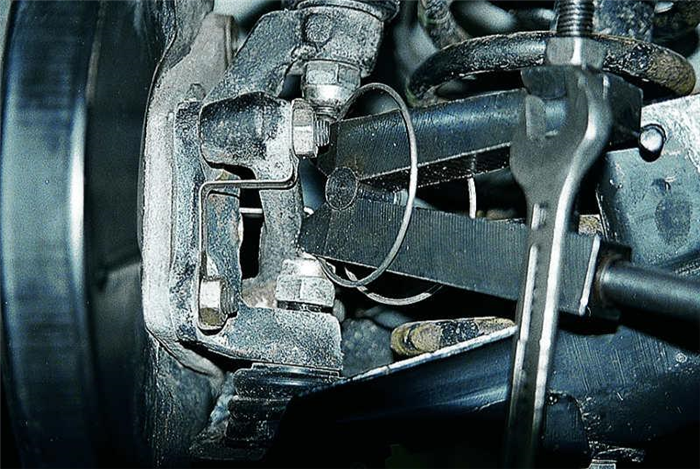

  • Открутить гайку крепления и выпрессовать палец нижней шаровой из поворотного кулака.
  • Плавно разгрузить подвеску, одновременно переведя стабилизатор через шпильку крепления.

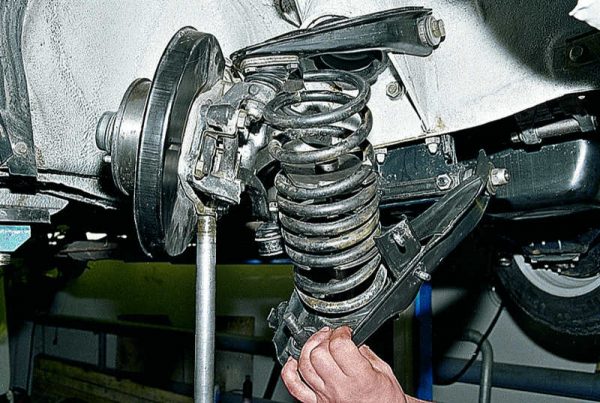

  • Поддеть пружину, сняв ее с опорной чаши.

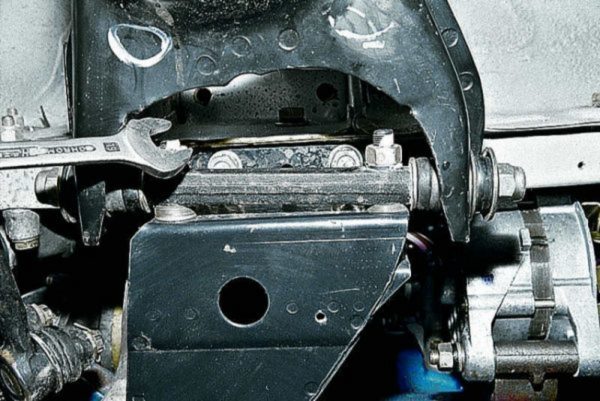

  • Открутить пару самоконтрящихся гаек, удерживающих ось нижнего рычага.
  • Снять упорные шайбы.
  • Демонтировать ось при помощи монтажной лопатки.

[tip]Внимание: не стоит снимать регулировочные шайбы, используемые для установки угла «развала» передних колес. Если приходится их снимать, необходимо запомнить их расположение и вернуть на место.[/tip]

  • Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
  • Установить рычаг в тисках.

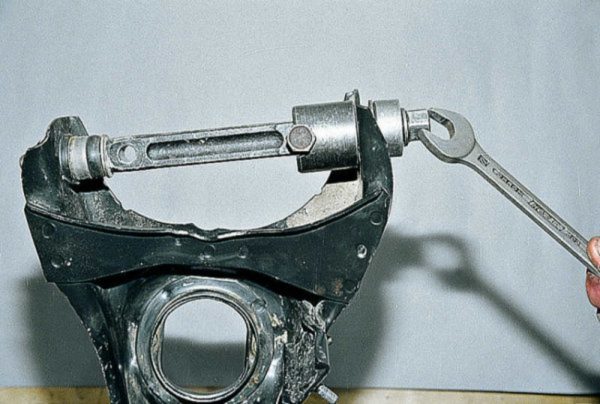

  • Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

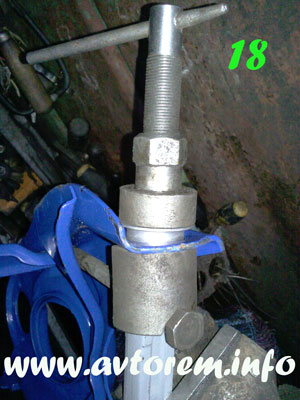

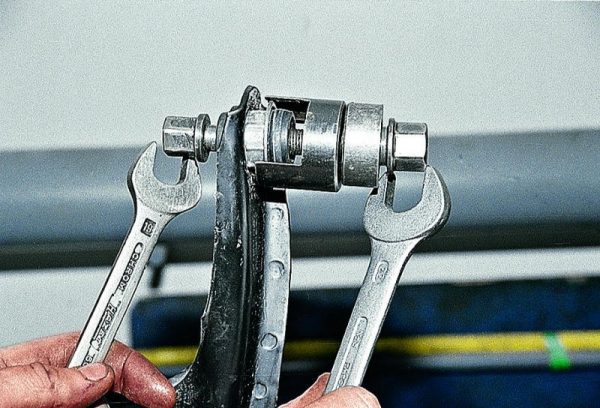

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

  • Запрессовать лишь один сайлентблок.

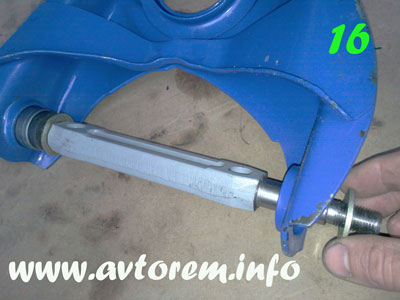

  • Вставить в рычаг ось с установленными упорными шайбами.
  • Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
  • Запрессовать второй сайлентблок.
  • Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
  • Установить рычаг и другие детали подвески в последовательности, обратной снятию.
  • Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
  • Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

[tip]Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.[/tip]
