Проверка бензонасоса ваз 2109

Содержание

Ремонт бензонасоса на ВАЗ 2109 (карбюратор)

При неисправности бензонасоса на ВАЗ 2109 полностью или частично прекращается подача топлива к карбюратору. Следовательно, запустить мотор на холодную или горячую не представляется возможным. Он сначала запустится, но потом сразу заглохнет. Плюс не редко наблюдается нестабильность на холостых.

Прежде чем менять топливную помпу, сперва рекомендуется проверить состояние устройства. Не редко поломка устраняется небольшим ремонтом.

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

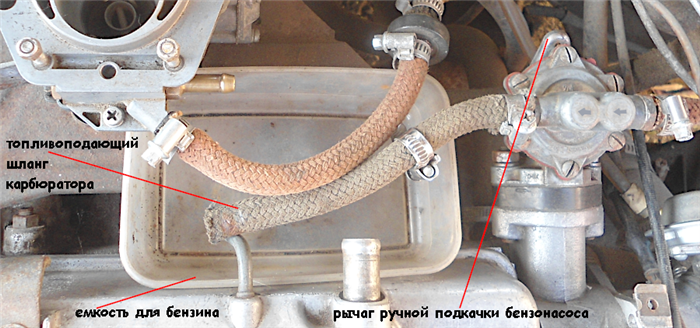

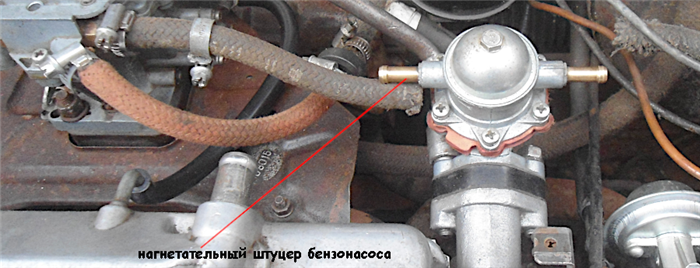

  • Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  • Несколько раз вручную нажмите на рычаг для подкачки топлива;
  • Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  • Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

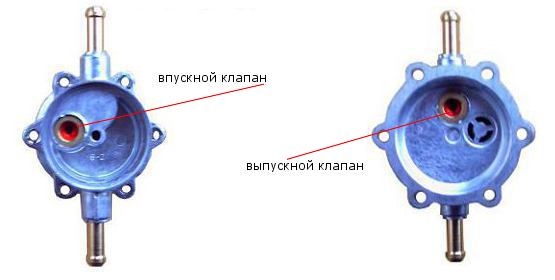

Проверка впускного клапана

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Проверка герметичности

Чтобы проверить герметичность впускного клапана, необходимо:

  • Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  • При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  • Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Засорился или повредился фильтр

Чтобы исправить ситуацию, вам нужно:

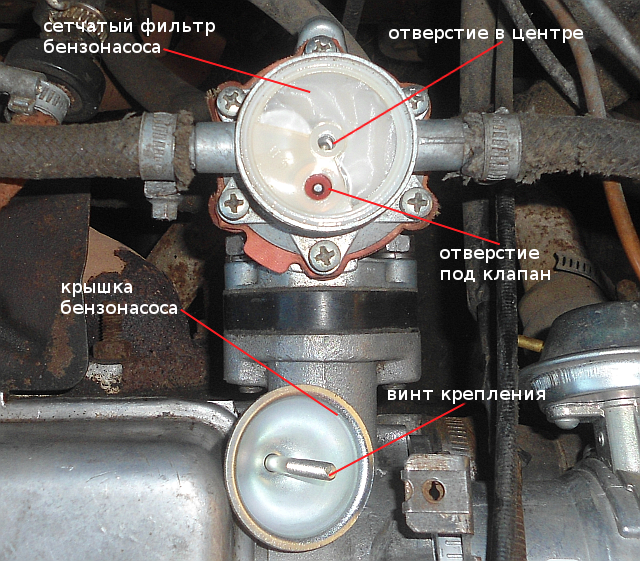

  • Снять с топливного насоса крышку, извлечь оттуда фильтр, прочистить и промыть его чистым горючим. Затем обязательно продуйте с помощью сжатого воздуха;
  • Проверьте состояние фильтра. Если он деформирован, никакой ремонт не поможет. Придется поменять фильтрующее устройство;
  • Если у вас стоит помпа Пекар или подобная ему, фильтр можно демонтировать за счет откручивания всасывающего штуцера из крышки. То есть крышку снимать вовсе не обязательно.

Поломка диафрагмы насоса

Вам необходимо сделать следующее ради вашего топливного насоса:

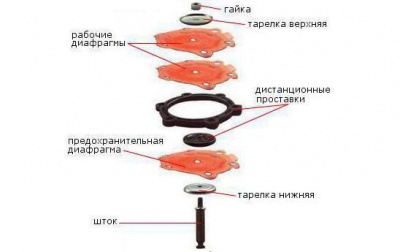

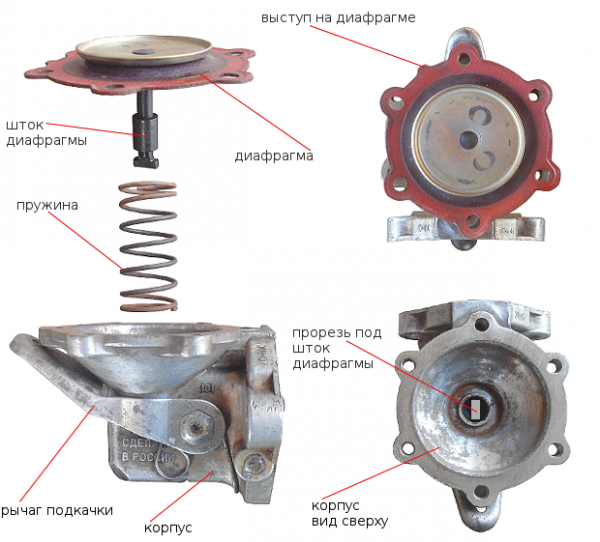

  • Снять верхнюю часть корпуса топливной помпы и извлечь оттуда диафрагменный узел;
  • Открутите на шток гайку, а затем вытащить 3 диафрагмы;
  • Заменить вышедшие из строя элементы на новые. Они доступны в любом ремкомплекте для топливного насоса ВАЗ 2109;
  • Соберите узел в обратной последовательности;
  • Если у вас помпа Пекар, здесь диафрагма только одна. Ее можно извлечь, демонтировав крышку;
  • Чтобы отсоединить диафрагменный узел, поверните его на 90 градусов.

Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.

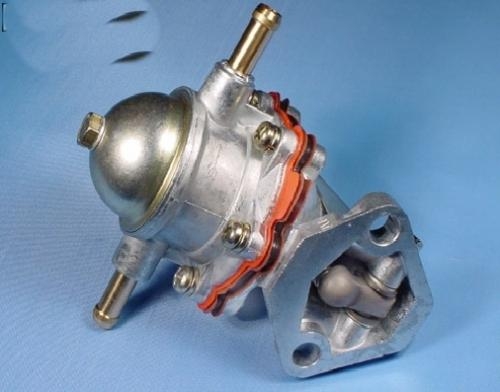

Элементы узла

Неисправности впускного и выпускного клапана

Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.

  1. Снимите крышку с топливного насоса и удалите фильтр сетчатого типа.
  2. Оцените визуально состояние полости насоса и впускного клапана.
  3. Демонтировав верхнюю часть корпуса помпы, вы сможете взглянуть на выпускной клапан.
  4. Если оба клапана недостаточно герметично установлены, они плохо прижаты или стали неподвижны, меняйте весь насос полностью.
  5. Обнаружив следы засорения клапанов, удалите их, продуйте корпус сжатым воздухом.

В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.

Повреждение толкателя

Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.

  1. Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
  2. Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
  3. Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
  4. Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
  5. Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
  6. Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика

Требуемые параметры

Длина штока бензонасоса

Выступление штока над верхней прокладкой

Толщина первой прокладки

Ход штока бензонасоса

Давление насоса при холостых оборотах

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

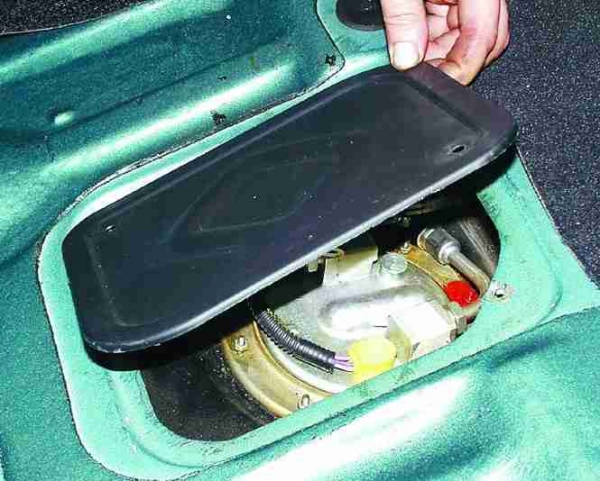

Лючок

  1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
  2. Снимите воздушный фильтр вместе с его корпусом.
  3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.

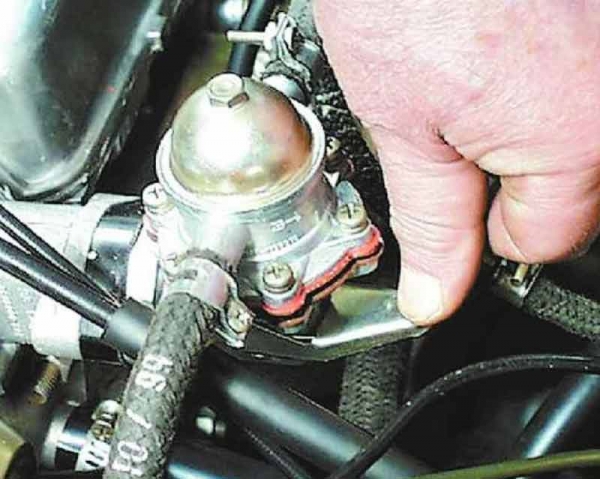

  4. Открутите крепежные гайки, которые удерживают сам насос.
  5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
  6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
  7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
  8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
  9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
  10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
  11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
  12. Поменяйте прокладки насоса, если в этом также есть необходимость.
  13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
  14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
  15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
  16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
  17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
  18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
  19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
  20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
  21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.
Читать еще:  Сколько весит корпус ваз 2106

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Проверка бензонасоса автомобилей ВАЗ 2108, 2109, 21099

Неисправность бензонасоса топливной системы приводит к полному, либо частичному прекращению подачи бензина в карбюратор. А это проблемы с запуском двигателя, неустойчивый холостой ход, провалы в работе двигателя на разных режимах.

Общая проверка исправности бензонасоса автомобилей ВАЗ 2108, 2109, 21099

— Проверяем подачу топлива бензонасосом

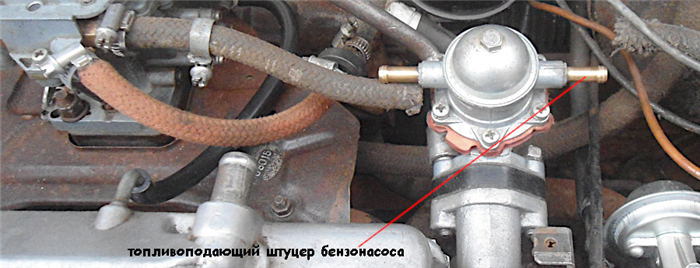

Отсоединяем топливоподающий шланг от штуцера карбюратора. Подставляем под шланг емкость для сбора топлива. Подкачиваем топливо рычагом ручной подкачки. Если бензонасос исправен — из шланга должна выходить мощная струя топлива при каждом движении рычага. См. фото выше.

Для точной проверки исправности бензонасоса следует максимально утопить его толкатель. Для этого вращаем коленчатый вал отверткой за зубцы маховика пока рычаг ручной подкачки не станет упругим.

Проверка деталей бензонасоса ВАЗ 2108, 2109, 21099

— Проверка сетчатого фильтра бензонасоса

Снимаем крышку бензонасоса отвернув ключом на «10» болт ее крепления. Под ней расположен пластмассовый сетчатый фильтр. Извлекаем его отверткой. В случае обнаружения загрязнения промываем его бензином. Прочищаем зубной щеткой. Продуваем сжатым воздухом.

— Проверка клапанов бензонасоса

Отсоединяем от бензонасоса оба топливных шланга. Рычаг ручной подкачки должен находится в рабочем состоянии.

Проверяем впускной клапан бензонасоса. Затыкаем топливоподающий штуцер пальцем и нажимаем несколько раз на рычаг ручной подкачки топлива. На пальце должно ощущаться разрежение (он должен засасываться в штуцер). Если разрежение есть — бензонасос исправен, если нет — ищите неисправность в топливных магистралях или бензобаке.

Проверяем выпускной клапан бензонасоса. Прикладываем к отверстию нагнетательного штуцера (который к карбюратору) палец и несколько раз нажимаем на рычаг ручной подкачки. Из отверстия штуцера должна выходить струя воздуха, хорошо ощущаемая пальцем.

Если установлено, что какой-либо клапан неисправен, заменяем бензонасос новым или пытаемся разобрать бензонасос и проверить его клапана на предмет механического повреждения (перекос, заклинивание, поломка или осадка пружин и пр.).

— Проверка диафрагм бензонасоса

Поврежденные диафрагмы бензонасоса дадут о себе знать потеками топлива и устойчивым запахом бензина в подкапотном пространстве. Для точной диагностики их состояния необходимо снять и разобрать бензонасос. Прохудившиеся диафрагмы следует заменить новыми.

Проверка привода бензонасоса

— Проверка выступания толкателя привода бензонасоса

Необходимо снять бензонасос с двигателя и провести регулировку минимального выступания толкателя бензонасоса (0,8-1,3 мм).

Если после проведенной проверки бензонасоса причина неисправности не была выявлена и симптомы ее не исчезли, то проверяем систему питания двигателя автомобиля и карбюратор.

Примечания и дополнения

  • В системе питания двигателя автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 предусмотрена обратная магистраль, для слива лишнего топлива в бензобак. Она помогает лучшему охлаждению бензонасоса и препятствует образованию в нем и в системе питания воздушных пробок. Поэтому при появлении признаков завоздушивания бензонасоса (отказ работать на горячем двигателе в жаркую погоду) рекомендуется проверить исправность клапана «обратки» и ее целостность.

Еще статьи по бензонасосу и системе питания ВАЗ 2108, 2109, 21099

автонастрой

Сайт по автомобилям и ремонту.

Обнаружение и устранение неисправностей в бензонасосе ВАЗ 2109

  • Октябрь 19, 2017
  • Vikzorin

На ВАЗ 2109 признаками неисправности бензонасоса можно считать полное или частичное прекращение подачи топлива в карбюратор, что ведёт к невозможности запуска как холодного, так и горячего двигателя. Он будет сначала запускаться, а потом глохнуть, помимо этого возможна нестабильная работа холостого хода. Если вы считаете, что в ВАЗ 2109 не работает бензиновый насос, его нужно будет проверить. Это вполне можно сделать собственными силами.

ПРОВЕРКА БЕНЗОНАСОСА

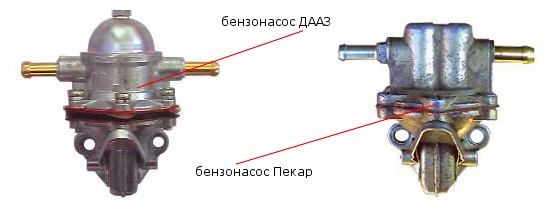

Начнём с того, что рассмотрим два наиболее распространённых вида бензонасосов ДААЗ и «Пекар». Они могут быть установлены как на автомобили с задним, так и с передним приводом. Для того чтобы убедиться в работоспособности и исправности всех подающей топливо системы, нужно выполнить следующие действия:

  • Снимите бензиновый шланг и нагнетательного или исходного штуцера насоса.
  • Несколько раз нажмите на рычаг ручной подкачки топлива.
  • При исправности бензонасоса из штуцера начинает идти мощная струя бензина.
  • Если струя отсутствует или идёт очень слабо, следует провести вторую проверку.

ДЛЯ ПРОВЕРКИ СОСТОЯНИЯ ВПУСКНОГО КЛАПАНА

ДЛЯ ПРОВЕРКИ ГЕРМЕТИЧНОСТИ ВПУСКНОГО КЛАПАНА

  • Приложите палец к отверстию нагнетательного штуцера и несколько раз нажмите на рычаг ручной подкачки.
  • Из отверстия штуцера должна выходить ощутимая струя воздуха, которая будет отталкивать палец.
  • Если струя окажется слабой или вообще будет отсутствовать, это говорит о том, что бензонасос не качает. Его нужно снять, разобрать и заменить выпускной клапан.

ДЕЙСТВИЯ ПРИ ПОВРЕЖДЕНИИ ИЛИ ЗАСОРЕНИИ ФИЛЬТРА

  • Снимите с бензонасоса крышку, достаньте топливный фильтр, тщательно его прочистите и промойте в бензине, после этого продуйте сжатым воздухом.
  • При деформации фильтра его следует заменить.
  • В бензонасосе «Пекар» и других подобных ему насосах фильтр достаётся путём выкручивания всасывающего штуцера из крышки, по этой причине саму крышку можно не снимать.

НЕИСПРАВНОСТИ ДИАФРАГМЫ

Характерным признаком неисправности диафрагмы можно считать наличие потёков топлива на корпусе бензонасоса, а также появление запаха бензина в моторном масле двигателя.

Впрочем, эти признаки могут не всегда проявляться.

  • Снимите верхнюю часть корпуса насоса.
  • Вытащите его диафрагменный узел.
  • Отверните гайку на штоке, после этого вытащите три диафрагмы.
  • Замените старые диафрагмы на новые. Для этого вам понадобится ремкомплект.
  • Затем соберите всё в обратном порядке.
  • В бензонасосе «Пекар» присутствует только одна диафрагма, которая извлекается после снятия крышки.
  • Для отсоединения узла диафрагмы, её следует повернуть на 90 градусов.
  • Если неисправны клапаны:
  • Снимите с бензонасоса крышку, а также сетчатый фильтр.
  • Осмотрите впускной клапан и полость насоса.
  • Снимите верхнюю часть корпуса, после чего осмотрите выпускной клапан.
  • Если клапаны запрессованы в корпус недостаточно герметично, неплотно прижаты или утратили подвижность, тогда насос следует заменить.
  • При обнаружении засорения их нужно убрать, а затем продуть корпус сжатым воздухом.
  • В насосе «Пекар» оба клапана находятся в крышке, поэтому для оценки их состояния её необходимо будет снять с корпуса.

В ВАЗ 21093 не работает насос, когда повреждён толкатель:

  • Снимите бензонасос со шпилек, отвернув для этого гайки, которыми он закрепляется. Обратите внимание, что теплоизоляционная вставка, прокладки и толкатель при этом остаются на двигателе.
  • Прокрутите коленчатый вал так, чтобы толкатель выдвинулся на максимальное расстояние.
  • Замерьте, насколько толкатель выступает над плоскостью самой верхней прокладки. Выступание должно быть от 0,8 до 1,3 мм.
  • Если выступание толкателя не соответствует этим значениям, то его можно попытаться отрегулировать при помощи подбора прокладок меньшей или большей толщины или заменить толкатель.
  • Замените только внешнюю прокладку, которая обладает наибольшей толщиной. Она находится между термоизоляционной вставкой и бензиновым насосом.
  • Новую прокладку можно взять в готовом ремонтном комплекте или вырезать её самостоятельно из куска паронита.
  • При неисправности пружинки под диафрагмой:
  • Снимите верхнюю часть корпуса насоса топлива, после этого выньте шток диафрагмы и внимательно осмотрите состояние пружины.
  • Если пружина сломалась, деформировалась или потеряла упругость, её следует заменить новой.

ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ НАСОСА

Каждый знает, что все детали автомобиля имеют определённый ресурс. Таким образом, бензонасос «девятки», как и любая другая деталь, рано или поздно выходит из строя. Он перестаёт исправно качать бензин. Следующая инструкция поможет вам разобраться в проблеме.

Следует сказать, что на ВАЗ 2109 проблемы не всегда одинаковы.

  • Далеко всегда причинами становятся не герметичность клапана или корпуса, топливного провода или диафрагмы. Зачастую причина в засорившихся топливных фильтрах или в перегревающих подводящих топливо бензопроводах. А самой главной проблемой является недостаточное давление бензина на выходе бензонасоса.
  • В том случае, когда бензонасос изначально не мог показать соответствующее давление на выходе, все указанные выше проблемы только ещё больше усугубили ситуацию.
  • Вам нужно точно знать давление, которое должен развивать топливный насос при двигателе, который работает на холостых оборотах. Как правило, все топливные насосы должны развивать давление от 0,20 до 0,35 атмосфер. Если бензонасос имеет на выходе такое давление, проблем с подачей топлива возникать не должно.
  • Давление измеряется манометром со шкалой в 1,6 атмосфер.
  • Если давление оказалось ниже нормы, возможно, потребуется только подстройка насоса.
  • Бензонасос можно отрегулировать, приблизив или отдалив его от блока мотора путём изменения толщины прокладки.
  • Другим способом является усиление пружины, под неё нужно подложить шайбы, с учётом прочности пружины и износа деталей.
  • Третий способ – это изменить длину штока.
  • Любое из перечисленных действий поможет поднять давление бензонасоса до уровня 0,20-0,30 атмосфер.
  • Когда двигатель станет работать на повышенных оборотах, этот показатель вырастет ещё немного.

ХАРАКТЕРИСТИКИ БЕНЗОНАСОСА ВАЗ 2109

Для того чтобы понять, как работает исправный насос и проверить его работу, нужно знать его характеристики:

  • Длина штока должна быть 82,4 мм.
  • Шток должен выступать над прокладкой на 0,8 — 1,3 мм.
  • Толщина самой первой прокладки должна составлять 0,3 мм.
  • Ход штока равен 2,5 – 2,8 мм.

Несколько полезных рекомендаций

  • Обратите внимание, что на автомобилях, которые имеют обратную магистраль, причиной появления проблемы может стать слишком большое сбросное отверстие, так как большая часть давления сбрасывается обратной магистралью.
  • Если установленный на вашем автомобиле насос невозможно отрегулировать, его придётся заменить.
  • Сегодня на рынке продаются самые разнообразные модели насосов для ВАЗ от различных производителей.
  • Подойдите к покупке очень ответственно, чтобы не приобрести подделку. Выбирайте фирменный магазин и надёжную фирму – производителя. Приобретайте только те модели бензонасосов, которые рекомендованы заводом ВАЗ.
  • Самым лучшим вариантом будет обратиться к официальному дилеру запчастей ВАЗ в своём регионе. Эта позволит вам быстро получить нужную деталь, не волнуясь о том, что она окажется плохого качества. Таким образом, не придётся искать и покупать ещё один бензиновый насос.

ПРАВИЛЬНЫЙ ПОРЯДОК РАЗБОРКИ И ЗАМЕНЫ

Для того чтобы правильно снять топливный насос, необходимо выполнить следующую последовательность действий:

  • Сразу приобретите ремонтный комплект.
  • Снимите воздушный фильтр и его корпус.
  • Отсоедините шланги подачи и отдачи бензина от штуцеров бензонасоса.
  • Открутите гайки, с помощью которых он крепится.
  • Аккуратно снимите его, чтобы не повредить прокладки.
  • После этого осмотрите каждую деталь на предмет наличия трещин, проверьте все его клапаны на герметичность.
  • Обратите внимание, чтобы нагнетательный и всасывающий штуцер оставались неподвижными в гнёздах.
  • Диафрагмы должны быть без отслоений и разрывов.
  • Фильтр должен быть абсолютно чистым и неповреждённым.
  • Все детали фильтра промойте бензином, а затем промойте компрессором.
  • Замени все повреждённые детали, рекомендуется также поставить новую прокладку насоса.
  • При установке прокладки нанесите на её поверхность смазку типа Литол-24.
  • При повреждении корпуса или других неустранимых повреждений важных деталей, насос придётся заменить полностью.
  • Затем нужно переходить к установке насоса на место.
  • При этом следует сразу отрегулировать его подачу при помощи прокладок.
  • Для этого нужно измерить выступания толкателя.
  • Если выступание окажется слишком сильным, нагнетание давления бензина будет повышенным, что с лёгкостью сломает запорный клапан карбюратора.
  • Если расстояние окажется ниже необходимого, при повышении нагрузки и возрастания скорости автомобиля в карбюратор будет поступать недостаточное количество бензина.
  • Установите бензиновый насос в обратном порядке.
  • Обратите внимание, чтобы стрелка, расположенная на корпусе, смотрела в сторону карбюратора.
  • При выполнении установки диафрагменного узла, отверстия в его прокладке следует расположить подальше от трубы глушителя.

Таким образом, вы изложили подробную инструкцию по снятию и разборке бензонасоса, которая поможет вам провести эту операцию самостоятельно. На этом можно закончить, трудностей у вас возникнуть не должно.

Ваз 2109: неисправность бензонасоса — определяем и устраняем

Ваз 2109 неисправность бензонасоса, типы бензиновых насосов ВАЗ

На ваз 2109 признаки неисправности бензонасоса — это полное либо частичное прекращение подачи бензина в карбюратор, это за собой влечет невозможность запустить как холодный, так и горячий мотор, он будет запускаться, и глохнуть, кроме этого возможна нестабильная работа холостого хода.
Если подозреваете, что в ваз 2109 не работает бензонасос тогда вам следует произвести его проверку. Это нетрудно выполнить самостоятельно, просто прочтите эту статью.

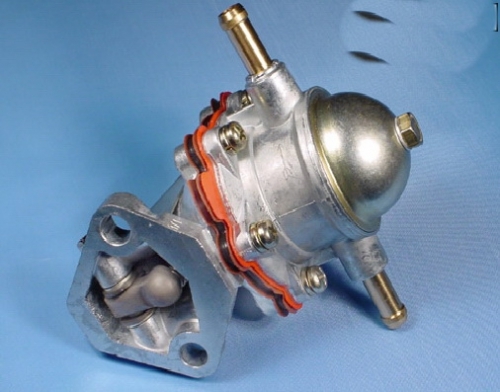

Проверка бензонасоса

  • Сразу рассмотрим два самых распространенных вида насосов бензина «Пекар» и ДААЗ. Они устанавливаются и на машинах с задним приводом, и на переднеприводных авто. Чтобы проверить исправность и работоспособность всей подающей топливо системы:
  • Снимаем бензиновый шланг с исходящего (нагнетательного) штуцера бензинового насоса
  • Затем несколько раз нажимаем на рычаг подкачки топлива вручную
  • Если бензонасос ваз исправен, тогда из штуцера должна пойти мощная струя топлива
  • При отсутствии струи, либо наличии слабой струйки, произведите вторую проверку

Для проверки исправности впускного клапана:

  • Отсоединяем топливный шланг от всасывающего штуцера насоса (получается теперь у нас снято оба топливных шланга с двух штуцеров)
  • Затем затыкаем пальцем всасывающий штуцер и нажимаем на рычаг для ручной подкачки несколько раз
  • При этом на пальце у вас должно ощущаться разрежение (его должно присасывать к штуцеру)
  • Когда разрежение есть — это значит, что бензонасос исправен, ищите неисправности в бензобаке либо топливных магистралях
  • Если нет, бензонасос на ваз 21093 не работает, снимаем насос, разбираем и меняем впускной клапан

Чтобы проверить на герметичность выпускной клапан:

  • Приложите к отверстию штуцера нагнетательного (того, который подает бензин к карбюратору) палец, затем несколько раз нажмите рычаг для ручной подкачки
  • При этом из отверстия штуцера выходит весьма ощутимая струя воздуха, она отталкивает от штуцера палец
  • Если струя слабая или отсутствует, значит, бензонасос на ваз 2109 не качает, тогда снимаем насос, разбираем и заменяем выпускной клапан
  • При деформации либо засорении фильтра:
  • Снимите крышку с бензонасоса, достаньте топливный фильтр, прочистите его, промойте в бензине, затем продуйте сжатым воздухом
  • Если фильтр деформированный, тогда меняйте его
  • В бензонасосе марки «Пекар», а так же аналогичных ему насосах фильтр достается выкручиванием всасывающего штуцера из крышки, поэтому саму крышку вы можете не снимать
  • При неисправностях (прохудилась, порвалась) диафрагмы:

Характерным признаком такой неисправности может быть наличие потеков горючего на корпусе бензонасоса или появление запаха бензина в моторном масле двигателя.
Однако эти признаки могут и не появиться:

  • Снимите верхнюю часть (крышку) корпуса бензонасоса
  • Достаньте его диафрагменный узел
  • Отверните гайку на штоке, затем снимите диафрагмы (всего их три)
  • Замените диафрагмы на новые (вам понадобится приобрести ремкомплект)
  • После чего соберите все обратно, схема на фото ниже

Схема устройства диафрагменного узла

  • В бензонасосе марки «Пекар» диафрагма имеется только одна
  • Извлекается она после снятия крышки
  • Чтобы отсоединить узел диафрагмы поверните ее на 90градусов

При неисправности клапанов, ваз 2109 не качает бензонасос, поэтому:

  • Снимите крышку с бензонасоса, а так же сетчатый фильтр бензонасоса
  • Визуально осмотрите впускной клапан и полость бензонасоса
  • Снимите верхнюю часть корпуса, осмотрите выпускной клапан
  • Когда клапаны запрессованы в корпус не герметично или неплотно прижимаются, либо потеряли подвижность тогда, насос подлежит замене
  • Если обнаружили засорения, их следует убрать и продуть затем корпус сжатым воздухом
  • В насосе «Пекар» оба его клапана расположены в крышке, поэтому чтобы оценить их состояние необходимо снять ее с корпуса
  • Ваз 21093 не работает бензонасос, при повреждениях толкателя:
  • Снимите бензонасос со шпилек, при этом, отвернув гайки, которыми он крепится
  • При этом его прокладки, теплоизоляционная вставка и толкатель остаются на двигателе
  • Прокручиваем коленвал таким образом, чтобы толкатель при этом максимально выдвинулся
  • Следует замерить, насколько выступает толкатель над плоскостью самой верхней прокладки
  • Выступание должно составлять 0.8 — 1.3 миллиметра
  • Когда выступание толкателя не укладывается в данный размер, тогда следует попытаться его отрегулировать с помощью подбора прокладок меньшей, или большей толщины (в зависимости от того, не достаточная длина, либо он сильно выпирает) или менять толкатель
  • Замените только внешнюю самую толстую прокладку, расположенную между термоизоляционной вставкой и бензонасосом
  • Хотя продаются ремонтные комплекты для бензонасоса с готовыми прокладками, вы также можете сэкономить и вырезать её своими руками из куска паронита
  • Если сломалась пружинка под диафрагмой:
  • Необходимо снять верхнюю часть (крышку) корпуса насоса топлива, затем вынуть шток с диафрагмами, осмотреть внимательно состояние пружины
  • Сломанную, либо сдавленную, потерявшую упругость меняем

Проверка и регулировка давления насоса

Не секрет, что любая деталь автомобиля имеет определенный ресурс.
Вот и бензонасос “девятки” как и любая деталь, в конце концов, перестает исправно качать бензин, наша инструкция поможет вам разобраться:

  • Причем на ваз 2109 проблемы с бензонасосом одинаковые всегда
  • Как правило, причинами являются не герметичность клапанов или корпуса, топливного провода, или диафрагмы, возможно, засорились топливные фильтры, или перегреваются подводящие топливо бензопроводы
  • Основной же проблемой является в итоге недостаточное давление бензина на выходе бензонасоса
  • А в случае, когда ваш бензонасос уже изначально не мог показать соответствующее (требуемое) давление на выходе, тогда все изложенные выше проблемы лишь усугубляют ситуацию
  • Вам необходимо точно знать, выходное давление (непосредственно перед карбюратором) которое должен развивать топливный насос при двигателе, работающем на холостых оборотах
  • Как правило, все топливные насосы — и легковые, и грузовые – должны выдавать давление в интервале от 0.20 атмосферы и до 0.35 атмосфер.
    Когда ваш бензонасос имеет на выходе похожее давление, тогда проблем с подачей бензина у вас не должно быть
  • Измеряется давление манометром, имеющим шкалу с делениями 1,6атмосфер — на таком манометре получится зафиксировать давление бензонасоса
  • Когда измерили давление, и оно оказалось ниже нормы, возможно потребуется всего лишь подстройка насоса
  • Отрегулировать бензонасос возможно либо методом его приближения либо отдаления от блока мотора (изменением толщины прокладки)
  • Второй способ — это усиление пружины (под неё подкладываются шайбы, операция выполняется с учетом износа имеющихся деталей и прочности пружины)
  • Третий вариант это изменение длины штока
  • Любое из перечисленных мероприятий (или все в комплексе) позволяют поднять давление бензонасоса до уровня 0,20 — 0,30 атмосфер
  • Самое лучшее, конечно, довести цифру до 0.30-0.35 атмосфер на холостых оборотах
  • Когда мотор станет работать на повышенных оборотах, этот показатель возрастет еще немного

Характеристики бензонасоса ваз 2109

Чтобы понимать, как работает исправный насос и проверить его работу,важно знать его рабочие характеристики:

  • Длина его штока составляет 82,4 миллиметра
  • При этом шток выступает над прокладкой на 0,8 — 1,3 миллиметра
  • Толщина самой первой прокладки 0,3 миллиметра
  • А, ход штока составляет 2,5 — 2,8 миллиметра

Полезные рекомендации

Пара весьма полезных рекомендаций для новичков как поступить, если возникли на ваз 2109 неисправности бензонасоса:

  • Важно обратить внимание, что на машинах, имеющих обратную магистраль, проблема может появиться из-за слишком большого сбросного отверстия, тогда большая часть давления сбрасывается обратной магистралью
  • В случае, когда установленный насос на вашей машине не поддается регулировкам, вам придётся заменить его
  • Сегодня на рынке продаются десятки моделей насосов для ВАЗ от разных производителей
  • Чтобы не купить подделку, стоит очень ответственно подойти к покупке — выбрать фирменный магазин и солидную фирму — производитель, приобретать исключительно модели бензонасосов, рекомендованные заводом ВАЗ
  • А самый идеальный вариант — обратиться к официальному дилеру запчастей ВАЗ в своем регионе, тогда вы получите нужную деталь быстро, и не станете переживать, не попался ли вам бензонасос плохого качества, и уже не придется точно второй раз искать и покупать новый насос

Правильный порядок разборки и замены

Для снятия насоса топлива, вам необходимо выполнить такую последовательность действий:

  • Сразу приобретите ремкомплект, цена его копеечная
  • Снимаем воздушный фильтр и его корпус
  • Отсоединяем шланги подачи и отдачи топлива от штуцеров насоса
  • Откручиваем гайки, которыми он крепится
  • Снимаем его аккуратно, так как есть вероятность повредить прокладки
  • Затем вам следует осмотреть все детали на предмет трещин, проверить герметичность всех его клапанов
  • Обратите внимание, чтобы нагнетательный и всасывающий штуцер не проворачивались в гнездах
  • Диафрагмы не должны иметь отслоений и разрывов
  • Фильтр должен быть без повреждений и абсолютно чистым
  • Промойте все его детали бензином, а затем продуйте компрессором
  • Замените после проверки все поврежденные детали, рекомендуется сменить и прокладку насоса
  • Устанавливая прокладку, нанесите смазку типа Литол-24 на её поверхность
  • Если поврежден корпус или не устранимые повреждения основных деталей, насос замените полностью
  • Затем можно переходить к установке ого назад
  • При этом сразу и отрегулируйте подачу при помощи прокладок
  • А для этого замеряем выступание толкателя
  • Так как при сильном выступании будет нагнетаться повышенное давление бензина, что легко сломает запорный клапан карбюратора
  • В случае, когда расстояние ниже чем необходимо, при повышении нагрузки и возрастании скорости движения машины в карбюратор станет поступать недостаточное количество бензина
  • Порядок установки насоса обратный снятию
  • Еще смотрите, что бы стрелка, расположенная на корпусе смотрела в сторону карбюратора
  • Выполняя установку диафрагменного узла, отверстия в его прокладке важно расположить подальше от трубы глушителя

Вот мы изложили более подробную инструкцию по снятию и разборке насоса топлива, чтобы вам было легче сделать это самому, если возникли на ваз 21093 неисправности бензонасоса. На этом завершаем, трудностей возникнуть не должно, дополнительно можете, конечно, посмотреть видео урок по данной теме.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
