Устройство моста ваз 2106

Устройство заднего моста ВАЗ-2106 и ВАЗ-2103

Крутящий момент от карданной передачи передается на ведущие колеса автомобиля через главную передачу, дифференциал и полуоси. Эти механизмы установлены в заднем мосту автомобиля, который состоит из двух базовых деталей: балки 13 и картера 24 редуктора заднего моста.

Балка 13 заднего моста состоит из двух штампованных кожухов, сваренных продольными швами. К концам кожухов приварены два стальных фланца 10, в которых проточены гнезда для подшипников 8 и сальников 11 полуосей. С торца во фланцах выполнены отверстия для болтов крепления щитов 40 тормозных механизмов колес. Эти же болты с гайками крепят маслоотражатель 3 и пластину 39, которая удерживает в гнезде фланца подшипник полуоси. Пластина крепления подшипника полуоси и маслоотражатель соединены между собой винтами через уплотнительную прокладку. На концах балки заднего моста приварены опорные чашки пружин задней подвески и кронштейны для крепления штанг и амортизаторов подвески. В средней части балка расширена и имеет сквозной проем, к задней стороне которого приварена штампованная крышка с расположенным в ней маслоналивным (одновременно и контрольным) отверстием, закрытым пробкой. К переднему обработанному торцу проема крепится болтами картер 24 редуктора заднего моста. Сверху в балку ввернут сапун 19 с подпружиненным клапаном. Через сапун полость балки сообщается с атмосферой, что исключает повышение давления в полости балки и попадание в задний мост воды и грязи при преодолении водных преград. Внутри балки приварены направляющие 15 полуосей, облегчающие установку полуосей при сборке заднего моста. В нижней части балки расположено отверстие для слива масла. Оно закрыто пробкой с магнитом.

Главная передача состоит из пары конических шестерен 33 и 21, передаточное число которых равно 4,1 (число зубьев у шестерни 21 — 41, а у шестерни 33 -10). Шестерни имеют гипоидное зацепление, при котором ось ведущей шестерни 33 смещена относительно оси шестерни 21, т. е. их оси не пересекаются, а перекрещиваются. Такие шестерни имеют сложную форму зуба, которая обеспечивает одновременное и плавное зацепление нескольких зубьев. Это уменьшает нагрузку на каждый зуб, увеличивает долговечность работы главной передачи и позволяет передавать больший крутящий момент. Однако такая передача требует специального масла (ТАД-17и) с противозадирными присадками.

Шестерня 33 установлена на двух роликовых конических подшипниках 27, между внутренними кольцами которых расположена распорная втулка 26. Между внутренним подшипником и торцом шестерни установлено регулировочное кольцо 25, толщина которого находится в пределах от 2,55 до 3,35 мм через каждые 0,05 мм. Семнадцать размеров регулировочного кольца позволяют с большой точностью регулировать взаимное, положение ведущей и ведомой шестерен, обеспечивающее правильное зацепление их зубьев. На шлицевой конец шестерни 33 надет фланец 30, который крепится самоконтрящейся гайкой 31. К цилиндрической поверхности фланца поджимается рабочая кромка сальника 28. Он защищен от повреждений грязеотражателем 29. Между подшипником шестерни и фланцем зажат маслоотражатель 32. Для того чтобы ограничить осевое перемещение ведущей шестерни под рабочими нагрузками и обеспечить бесшумную и долговечную работу главной передачи, в подшипниках 27 шестерни устанавливается предварительный натяг. Он регулируется затягиванием гайки 31 до определенной деформации распорной втулки 26.

Предварительный натяг определяется по моменту сопротивления проворачиванию шестерни.

Шестерня 21 выполнена в виде зубчатого венца, который крепится к фланцу коробки дифференциала болтами. Вместе с коробкой дифференциала шестерня вращается в двух роликовых конических подшипниках 17. Они устанавливаются в разъемных гнездах картера 24, которые имеют отъемные крышки 18. Предварительный натяг в подшипниках дифференциала, а также боковой зазор в зацеплении шестерен главной передачи, регулируется гайками 16. Положение гайки фиксируется пластиной 44, которая крепится к крышке 18 подшипника.

Дифференциал — конический двухсателлитный. Он состоит из двух сателлитов, расположенных на общей оси 34, двух полуосевых шестерен 23 и коробки дифференциала. Ось расположена в отверстиях коробки дифференциала и от выпадания удерживается шестерней 21, которая перекрывает отверстие в коробке. Полусферическая поверхность сателлитов опирается на полусферу коробки дифференциала. Сателлиты находятся в постоянном зацеплении с полуосевыми шестернями 23, цилиндрические пояски которых заходят в отверстия коробки дифференциала и являются их опорами. Между торцами полуосевых шестерен и коробкой дифференциала установлены опорные шайбы 35.

Полуось выполнена заодно с фланцем, к которому крепятся болтами 1 тормозной барабан и диск заднего колеса.

Внутренний конец полуоси соединен шлицами с полу-осевой шестерней 23, которая является опорой для внутреннего конца полуоси. Снаружи полуось опирается на шариковый подшипник 8, который зажат на полуоси между ее буртиком и запорным кольцом 9. Кольцо напрессовано на полуось в нагретом до 300°С состоянии. Подшипник полуоси уплотнен с внутренней стороны сальником 11, снаружи — резиновым кольцом, зажатым между щитом и фланцем балки заднего моста.

Читать еще:  Ужасные автокатастрофы со смертельным исходом

Подшипник крепится в гнезде балки заднего моста пластиной 39, которая вместе с маслоотражателем 3 и щитом 40 тормоза крепится к торцу балки заднего моста. Для того чтобы уменьшить вероятность попадания масла к тормозному механизму заднего колеса при повреждении сальника 11, на полуоси выполнены канавки, и установлен маслоотражатель 3. Для доступа к гайкам болтов крепления маслоотражателя 3, щита 40 и пластины 39, в полуоси имеются два отверстия для прохождения торцевого ключа.

Устройство редуктора заднего моста автомобиля ВАЗ 2106

Редуктор заднего моста ВАЗ 2106 — это главное устройство, которое передаёт вырабатываемую мощность с двигателя на колёса. Такая конструкция используется практически на всех отечественных автомобилях советского образца. Она зарекомендовала себя как довольно крепкая деталь, но все же поломки случаются.

Максимально продлить срок эксплуатации поможет своевременное и качественное обслуживание.

Несмотря на то, что существует большое количество автомобилей, на которых устанавливается редуктор, в большинстве случаев его строение одинаковое. Главная задача его это передача усилия от одного устройства к другому. При этом скорость его движения может изменять интенсивность и направление. Это и есть основным предназначением устройства в системе заднего моста.

Устройство редуктора

Для того чтобы разобраться в конструкции редуктора, нужно параллельно рассмотреть и другие детали, входящие в узел.

Рассматривать устройство подобного узла необходимо совместно с другими элементами, входящими в его состав.

Основными составляющими элементами являются две детали:

  • Основная передача;
  • Колёсный дифференциал.

Помимо этого в него входит:

  • Штифт направления;
  • Барабан;
  • Подшипники и их крепления;
  • Сальники;
  • Сапун;
  • Сателлит;
  • Фланец и многое другое.

Когда двигатель работает, то создания определённая сила. За счёт работы коробки передач она перемещается между шестернями. Именно комбинация этих шестерен называется основная передача, которая трансформирует путепроводов момент и направляет его на колеса. За счет межколесного дифференциала нагрузка распределяется между колесами и позволяет им вращаться с необходимой частотой, когда изменяется направление движения. Именно так работает редуктор на автомобиле ВАЗ 2106. За счет простоты конструкции обеспечивается ее использование без проблем в любых условиях.

Виды устройства

Редуктор ваз может быть различных видов в зависимости от комплектующих. Шестерни основной передачи имеют необычную форму, а зубья находятся под разнообразными углами. Объясняется это тем, что используется передача гипоидного вида. Главным ее достоинством является низкий уровень шума, работа без рывков и пониженная нагрузка на каждый зубец. Таким образом, весь механизм можно эксплуатировать долгое время и как показывает опыт, довольно надежно. Такой же редуктор ставится на многие другие модели отечественных авто.

Виды редукторов заднего моста ВАЗ 2106

Помимо этого основная передача может быть выполнена и другими способами. Для этого устанавливаются передачи:

Однако в большинстве случаев используется именно первый тип, так как его эффективность максимальная, а стоимость относительно невысокая.

Необходимо также отметить межколесный дифференциал, который применяется для подачи крутящего момента на колеса в различной мере. Если говорить другими словами, то это редуктор планетарного типа входящий в конструкцию моста. На внедорожниках и кроссоверах устанавливается другое устройство, так как их задачи немного другие.

Ремонтные работы

Когда редуктор заднего моста ВАЗ выходит из строя, то есть два варианта решения проблемы — заменить его полностью или найти неисправную деталь. Последний вариант не всегда возможен, так как механизм может прийти в полную непригодность к дальнейшему условию. Поэтому целесообразно сразу же заменить его. Для этого вам понадобится стандартный набор ключей, который есть практически у каждого автомобилиста.

Сделать эту процедуру в обычном гараже не получится, так как для этого придется лесть под машину. Поэтому отгоните автомобиль на подъемник или поставьте его над канавой для осмотра.

Ремонт редуктора заднего моста ВАЗ 2106

Итак, чтобы снять редуктор заднего моста, необходимо выполнить следующие действия:

  • Убрать все масло из картера;

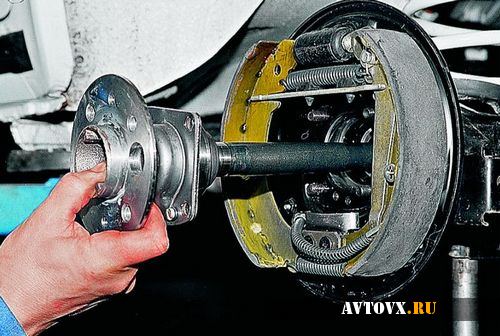

  • Снять левую и правую полуось;
  • Демонтировать заднюю часть передачи кардана;

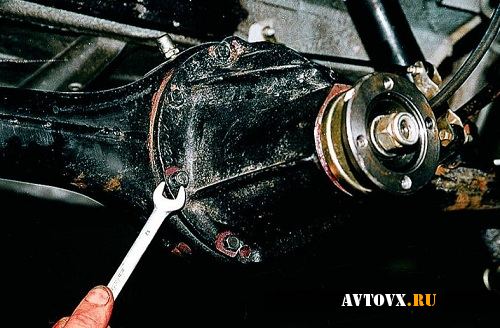

  • Снять болты фиксаторов редуктора (всего их 8 штук), которые крепят его к заднему мосту;
  • Снять непосредственно редуктор.

После этого вам потребуется отделить его от фланца и убрать старую прокладку. Чтобы установить новый механизм на автомобиль, то необходимо выполнить все те же действия, только в обратном порядке.

В случае если вы ставите редуктор заднего моста ваз, который уже использовался, то нужно удалить всю грязь и прочее. Обязательно используйте новые прокладки хорошего качества, так как это позволит использовать их долгое время. В местах фиксации креплений с помощью болтов желательно нанести небольшой слой герметика. Когда вы затягиваете болты, то делать это нужно постепенно и с небольшим усилием. После того как все работы будут выполнены, необходимо будет залить новое масло в картер.

Правильно обслуживайте, проводите вовремя ремонт и настройку и редуктор не будет подводить вас никогда!

Задний мост ВАЗ 2106

Переднюю подвеску и задний мост в сборе называют основными элементами, на которые опирается так называемый «колесный ход» транспортного средства. Если данные агрегаты находятся в работоспособном состоянии, то машина будет хорошо функционировать.

Читать еще:  Где находится номер двигателя на ваз 21074

Также на сайте читайте все про замок багажника ВАЗ 2106

Задний мост ваз 2106. Устройство. Передаточное число

Стандартная структура заднего моста, которым укомплектован ваз 2106, состоит из траверса и редуктора. Именно к первому и крепится последний. Он содержит основную передачу, которая имеет ведущую пару шестерен, а также дифференциал.

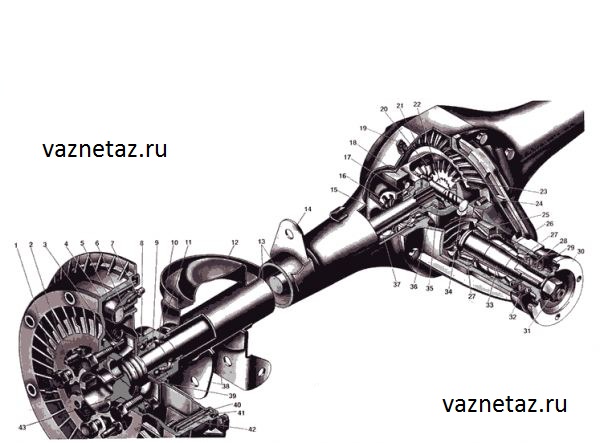

Задний мост ВАЗ 2106. Схема

Расшифровка схемы заднего моста ВАЗ 2106:

  1. Болт крепления тормозного барабана колеса;
  2. Направляющий штифт;
  3. Маслоотражатель подшипника полуоси;
  4. Тормозной барабан;
  5. Чугунное кольцо тормозного барабана;
  6. Колесный цилиндр заднего моста;
  7. Штуцер для прокачки привода тормозного механизма;
  8. Подшипник полуоси;
  9. Запорное кольцо подшипника;
  10. Фланец балки заднего моста;
  11. Сальник полуоси;
  12. Опорная чашка пружины подвески;
  13. Балка заднего моста;
  14. Кронштейн крепления верхней штанги подвески;
  15. направляющая полуоси;
  16. Гайка подшипника дифференциала;
  17. Подшипник коробки дифференциала;
  18. Крышка подшипника коробки дифференциала;
  19. Сапун;
  20. Сателлит дифференциала;
  21. Ведомая шестерня главной передачи;
  22. Левая полуось;
  23. Шестерня полуоси;
  24. Картер редуктора заднего моста;
  25. Регулировочное кольцо ведущей шестерни;
  26. Распорная втулка подшипников;
  27. Подшипник ведущей шестерни;
  28. Сальник ведущей шестерни;
  29. Грязеотражатель сальника;
  30. Фланец-вилка карданного шарнира;
  31. Гайка;
  32. Маслоотражатель;
  33. Ведущая шестерня главной передачи;
  34. Ось сателлитов;
  35. Опорная шайба шестерни полуоси;
  36. Коробка дифференциала;
  37. Правая полуось;
  38. Кронштейны крепления деталей подвески;
  39. Упорная пластина подшипника полуоси;
  40. Щит заднего тормоза;
  41. Колодка заднего тормоза;
  42. Фрикционная накладка;
  43. Фланец полуоси.

Неисправности редуктора заднего моста:

  • в процессе его функционирования раздаются гулкие шумы;
  • возрастает наружный температурный режим корпуса;
  • данную деталь постоянно клинит.

В этих случаях рекомендуется полная замена комплектующих и без проверки уровня масляной жидкости не обойтись. То есть потребуется купить и сальник, и подшипники, и полуось. Впрочем, можно сразу приобрести «бу» задний мост.

Вместе с тем, невзирая на прочностные характеристики крепления, оно, в силу своих конструкционных особенностей, не отличается сложной структурой. Следовательно, с ним может справиться даже тот водитель, который имеет минимальные познания в слесарной области.

Видео обзор о том как определить что гудит:

В ряде случаев выполняются ремонтные работы. Здесь опытные механики должны учесть один нюанс – передаточное число. Большое значение отводится и размерам. Ключевым же фактором является цена ремонта.

Передаточное число — это соотношение количества зубьев ведомой шестерни и ведущей, один из основных параметров любой передачи.

Передаточные числа ВАЗ классики разнятся и равны:

  • 3,9 — передаточное число в «шестерке» ВАЗ 2106;
  • 4,1 — в «тройке» ВАЗ 2103;
  • 4,3 — в «копейке» ВАЗ 2101.

Замена заднего моста ВАЗ 2106

Когда необходимо выполнить замену заднего моста такого транспортного средства, как ваз 2106, то потребуется обзавестись специальными инструментами для работы с данным агрегатом. Для этого предусмотрен стандартный набор водителя. Не обойтись в этом случае и без жидкости, предназначенной для обезжиривания поверхностей. Так, специалисты рекомендуют пользоваться уайтспиритом, бензином.

Для того, чтобы демонтировать задний мост, необходимо:

  1. установить автомобиль посредствам пневматического подъемника (также выполнить ремонт можно на эстакаде либо загнав транспортное средство на углубленную яму, предназначенную для осмотра);
  2. слить моторную жидкость в емкость и разъединить кардан с такой деталью, как фланцевое крепление хвостовика;
  3. демонтировать полуось гудящего заднего моста, отвинтить элемента крепежа, совместить редуктор заднего моста с его балкой;
  4. выполнить замену агрегата, при необходимости осуществить регулировку, проверить агрегат на работоспособность;
  5. очистить конструкционные элементы агрегата, обезжирить сальник и подшипники, крепежные компоненты;
  6. соединить редуктор с задней балкой транспортного средства и, использую перекрестную методику, затянуть крепежи.
  7. залить моторную жидкость в агрегат.

Замена балки (чулка) редуктора заднего моста ВАЗ. Видео

Регулировка заднего моста ВАЗ 2106

Делать регулировку данного моста требуется для того, чтобы устранить расхождение зазора оси ведущих шестеренок. Для этого необходимо выполнить неполную разборку моста. Что же касается измерений, то без индикационных устройств, укомплектованных шкалой, не обойтись. Примечательно, что они предусматривают цену деления эквивалентную всего 0,01 мм.

Тестируется агрегат в тот момент, когда демонтирован кардан. Для этого фланец перемещается по оси. А вот подвижную консоль, которая имеется в индикаторном устройстве, направляют в торцевую часть фланца.

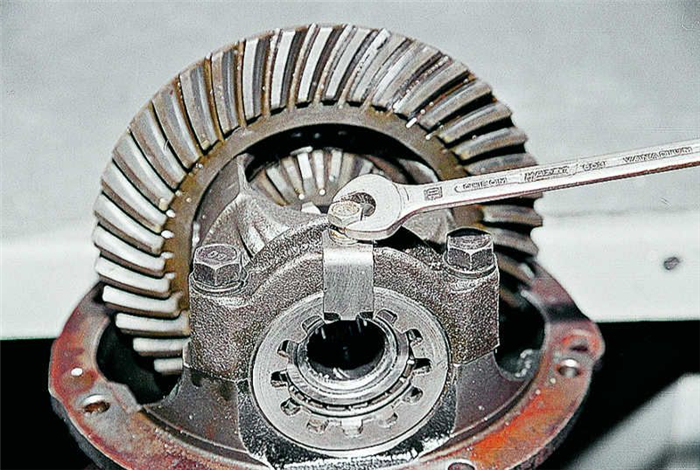

Регулировка редуктора ВАЗ 2106

Устранить небольшое пространство оси помогает монтаж регулировочных колец. В завершении сборки проверяется точность крепления шестеренок заднего моста. В данном случае наносится специальный краситель. Такую регулировку делают при помощи набора специальных регулировочных прокладок.

Регулировка редуктора ВАЗ 2106. Видео

Замена масла в заднем мосте ВАЗ 2106

Зачастую автолюбители, которые являются владельцами такого транспортного средства, как ваз 2106, задаются одним и тем же вопросом. Их интересует, какая именно масляная жидкость лучше всего подходит для заднего моста их автомобиля. При этом они спрашивают – какой объем необходим и как произвести замену масла?

Существуют разные мнения. Но специалисты рекомендуют заправлять редукторы заднего моста данной машины трансмиссионным маслом, которое имеет маркировку 80W90. К примеру, таковым является Lukoil 80W90 GL. Также к данной группе масел относится TAD-17 80W-90 либо так называемое ТНК.

Когда с маслом разобрались, настает очередь ответа на другой вопрос. Пожалуй, он один из самых главных. А именно – сколько масла требуется? Итак, объем масла следующий – 1,3 л. Вместе с тем, можно осуществить замену масла и в КПП. Правда, в этом случае потребуется уже 1,4 л.

Читать еще:  Двигатель ваз все модели

Что же касается интервала, то менять масляную жидкость необходимо после каждых 30 000 километров пробега транспортного средства. Если перевести километраж во временные рамки, то получится 3 года эксплуатации.

Замена масляной жидкости происходит в соответствии с установленной методикой:

  1. В первую очередь, необходимо воспользоваться подъемником либо смотровой ямой. Также потребуется наличие ключа на «семнадцать», шестигранника на «двенадцать».
  2. Далее откручивается сливная пробка в мосту и подставляется специальная тара, предназначенная для слива масляной жидкости. При этом откручивается и заливная пробка. Необходимо это для того, чтобы масляная жидкость быстрее вытекла.

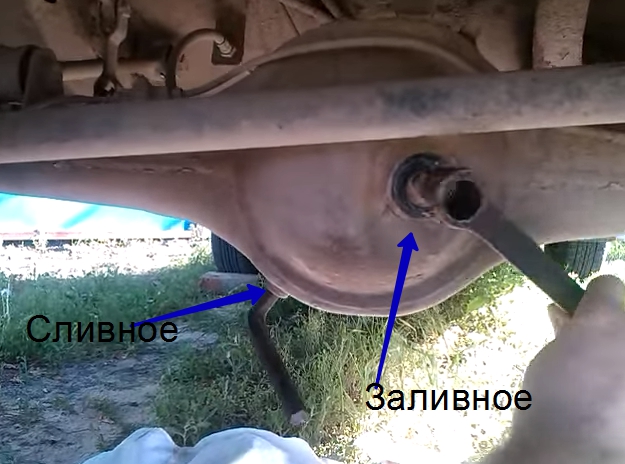

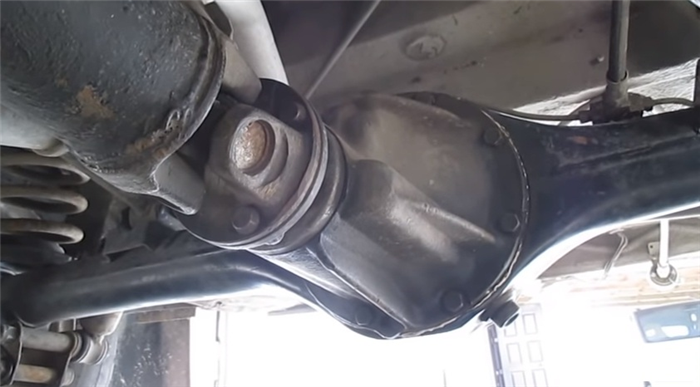

Откручиваем сливной и заливной болты
Когда масляная жидкость слита из моста, сливная пробка закручивается и заливается новое масло. Здесь необходимо воспользоваться заливным отверстием. Также потребуется специальный шприц либо другой подходящий инструмент.

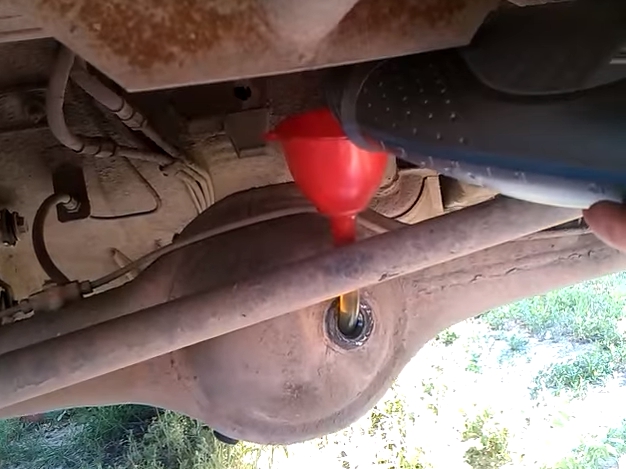

Заливаем при помощи лейки

Как заменить масло в заднем редукторе ВАЗ. Видео

Не лишним будет все компоненты обработать промывочной жидкостью.

Как правильно ухаживать за задним мостом автомобиля ВАЗ 2106

Устройство заднего моста «шестерки»

Типовое устройство заднего моста ВАЗ 2106 следующее: к траверсу крепится редуктор, в котором находится основная передача с ведущей парой шестерен и дифференциал.

Передняя подвеска и задний мост являются основой, на которой базируется колесный ход автомобиля. От исправности этих агрегатов зависит реальная способность автомобиля к передвижению. Поэтому, если редуктор заднего моста ВАЗ 2106 неисправен, т.е. при его работе слышны посторонние гулкие звуки, сильно увеличивается наружная температура корпусной части этого агрегата, либо его «заклинило», то требуется проведение такой операции, как замена с последующей проверкой уровня масла в этом агрегате. При этом следует знать, что крепление, несмотря на прочность, по своей конструкции весьма несложное и доступно автолюбителю с минимальными навыками в слесарном деле.

В некоторых случаях проводится ремонт заднего моста, однако для этого необходимо обладать определенными знаниями и навыками в слесарном деле. Кроме того, регулировка зазора в зацеплении шестерен, может проводиться исключительно в стационарных условиях станции технического обслуживания автомобилей.

Некоторые автолюбители предпочитают вместо ремонта приобрести в автомобильном магазине задний мост ВАЗ 2106, цена которого достаточно высока и находится в диапазоне 4-4,5 тыс. рублей. Однако это не каждому по карману, да и не надо сбрасывать со счетов возможность проведения ремонта изделия.

Замена заднего моста

В случае если замена заднего моста ВАЗ 2106 необходима, нужно подготовить инструменты для работы с агрегатом. Достаточно иметь под рукой штатный водительский набор и жидкость для обезжиривания (уайтспирит, бензин).

Чтобы снять задний мост «шестерки», необходимо выполнить следующее:

  1. Устанавливаем транспортное средство на пневматическом подъемнике, в ином случае возможно использование эстакады или углубленной ямы для осмотра.
  2. Cливаем моторное масло в заранее подготовленную емкость и проводим разъединение кардана с фланцевым соединением хвостовика.
  3. Демонтируем полуось заднего моста одну за другой и отвинчиваем крепежные изделия, соединяющие собственно редуктор изделия с балкой заднего моста.
  4. Далее снимаем редуктор заднего моста, после чего устанавливаем обновленный агрегат в порядке, обратном процессу снятия. В случае принятия решения провести регулировку, в процессе обратной сборки потребуется заменить уплотнитель между фланцем и мостом, т.к. вторичному использованию он не подлежит.
  5. Затем поводим чистку всех сочленений агрегата от герметика, а затем обезжириваем обработанную поверхность и все детали крепежей.
  6. В окончании работы редуктор соединяем с задней балкой автомобиля и одинаковым усилием затягиваем крепежи перекрестным способом.
  7. Заливаем трансмиссионное масло в агрегат.

Регулировка заднего моста проводится для устранения люфта оси шестеренок ведущего типа. Производится неполная разборка моста, а для измерений используется специальное индикационное устройство со шкалой, где цена деления составляет 0,01 мм. Тест проводится при снятом кардане методом перемещения фланца по оси, при этом подвижная консоль индикаторного устройства упирается в торец фланцевой части. Зазор оси убирается установкой колец регулировочного типа.

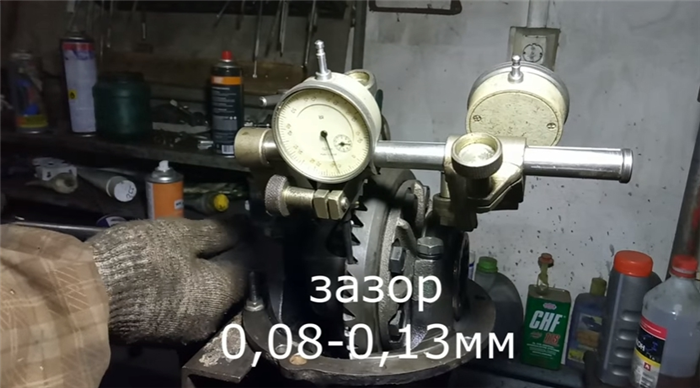

Перед финишной сборкой редуктора целесообразно проверить корректность зацепления шестеренок заднего моста «шестерки» с помощью нанесенного красителя. Такая регулировка осуществляется с помощью изменения толщины комплекта прокладок регулировочного типа.

К основным дефектам этого агрегата относятся следующие неисправности:

  • появление стука при начале движения или включении передачи (следует проверить дифференциал, неисправность заключается в нем);
  • появление гула, раздающегося равномерно, при движении «накатом» (недостаточное количество масла в мосту, дефект дифференциала, недостаточная затяжка болтов колес, низкое давление в шинах, а также дефект подшипников полуосей заднего моста, дефекты саттелитов, нарушение зазора между зубцами шестеренок);
  • при эксплуатации слышится усиленный гул (деформация балки или полуосей агрегата, некорректная регулировка или повышенный износ шестеренок и подшипников изделия, недостаточный уровень смазки в системе и степень затяжки шестерни ведущего типа или износ шлицов на полуосях);
  • течь смазки из редуктора изделия (целостность сальниковой прокладки шестерни ведущего типа или полуосей, засоренность сапуна, дефекты уплотнений агрегата).

Когда мы говорим о таком понятии, как размеры заднего моста ВАЗ 2106, то подразумеваем, прежде всего, передаточное число главной пары шестеренок редуктора, которое разнится по значению (в «копейке» – 4.3, в «тройке» – 4.1, а в «шестерке» – 3.9). Передаточное число редуктора заднего моста представляет собой соотношение числа зубьев шестеренчатой пары. В остальном все детали этого агрегата унифицированы.
