Блок предохранителей лада ларгус под капотом

Содержание

Предохранители и реле Лада Ларгус.

Предохранители и реле Лада Ларгус.

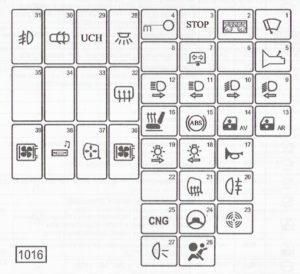

Блок предохранителей в салоне.

Расположение: в салоне с левой стороны приборной панели.

Назначение предохранителя (в зависимости от уровня комплектации):

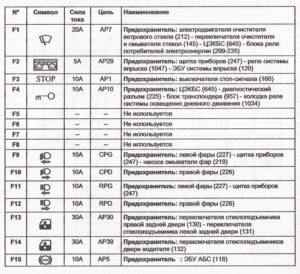

F1…F15

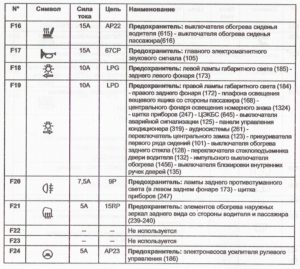

F16…F24

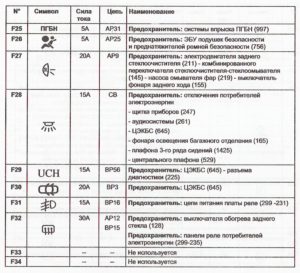

F25…F34

F35…F39

ЦЭКБС (645).

Расположение: в левой нижней части панели приборов.

Назначение (в зависимости от уровня комплектации):

EH1 (40-контактный разъём) ДЕРЖАТЕЛЬ МОДУЛЬ ЧЁРНОГО ЦВЕТА.

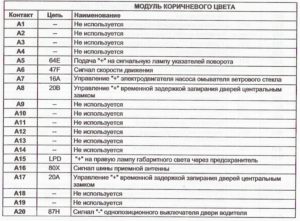

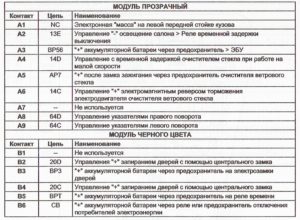

A1…A20

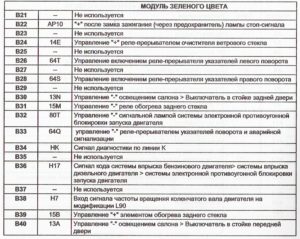

B21…B40

P1 (15-контактный разъём) ДЕРЖАТЕЛЬ МОДУЛЯ БЕЛОГО ЦВЕТА.

Панели предохранителей и реле (299-597-336-784-1047) двигатели K4M – K7M.

Расположение: в коммутационном блоке моторного отсека.

Назначение предохранителей (в зависимости от уровня комплектации):

Панель предохранителей 597-1.

Панель предохранителей 597-2.

Панель предохранителей 597-3.

Панель предохранителей 1047.

Панель реле 299-1.

Панель реле 299-2.

Панель реле 1047.

Панель реле 784.

Одиночное реле.

Другой вариант.

Монтажный блок предохранителей, плавких вставок и реле под капотом.

Предохранители на Лада Ларгус

Система электрического питания автомобиля Лада Ларгус во многом идентична с предыдущими поколениями ВАЗа, в том числе, Лада Калина, Приора.

Конструкционно основной блок предохранителей установлен в салоне, на торпеде с торца. Общее количество модулей увеличено до 39, что на 6 больше, чем у предшественников.

Где находится дополнительный блок: монтажный блок с силовыми предохранителями расположен под капотом, в моторном отсеке, за аккумуляторной батареей. Всего 13 реле – предохранителей (см. фото).

В процессе систематической эксплуатации модули выходят из строя, нуждаются в замене новыми. Процедура установки новых предохранителей не сложная, задача посильная большинству автолюбителям.

Однако будьте предельно внимательны при выполнении работ, так как непрофессиональное вмешательство в ремонт приводит к негативным последствиям.

Описание предохранителей на автомобиль Лада Ларгус

Автомобили Лада Ларгус комплектуются модулями ножевого типа, от цилиндрической формы инженеры отказались ввиду устарелости конструкции.

Схема расположения реле – прерывателей:

Схема установки предохранителей:

Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 500 — 600 рублей.

Частые признаки неисправности предохранителей

  • Батарея заряжена, питание поступает, но агрегаты не работают;
  • Повышенная температура в монтажном блоке;
  • В салоне слышен запах плавленого;
  • На приборной панели сигнализируют индикаторы о неисправности силового агрегата.

Причины выхода из строя предохранителей

  • Длительная эксплуатация технического средства без проведения промежуточной профилактики, осмотра, замены изношенных элементов;
  • Механическое повреждение, авария, удар, столкновение;
  • Короткое замыкание в цепи;
  • Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
  • Попадание в монтажный блок воды, образование конденсата.

Замена предохранителей на Лада Ларгус

  • Комплект новых предохранителей;
  • Ветошь;
  • Дополнительное освещение, если недостаточно естественного света;
  • Новые реле для замены.
  • Машину устанавливаем на ровную платформу, открываем водительскую дверь;
  • С торца торпеды отщелкиваем пластиковую крышку, под которой расположен монтажный блок с предохранителями;
  • Пластиковым пинцетом поочередно извлекаем каждый из модулей, проверяем исправность. Это рационально, если мы не знаем точный номер неисправного модуля.
Читать еще:  Переднее крыло лада калина

С целью упрощения процесса идентификации и поиска модулей на плате, с тыльной стороны крышки нанесена маркировка, распиновка. На место неисправного предохранителя вставляем новый, защелкиваем крышку.

Замена модулей в дополнительном блоке не сложнее салона.

  • Открываем капот, в левой верхней части моторного отсека, за АКБ находится монтажный блок;
  • Отщелкиваем пластиковую крышку БП, щипцами извлекаем неисправный предохранитель;
  • Если требуется замена реле – коммутатора, то дополнительно отсоедините клеммы от концевиков.

По завершении, устанавливаем крышку корпуса монтажного блока на штатное место. Запускаем двигатель, проверяем работу агрегатов.

Средний ресурс эксплуатации отечественных предохранителей 50 – 55 тыс. км. Зарубежные аналоги «выхаживают» на 5 – 10 тыс. км. дольше. Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам автомастерской. От качества работ зависит функциональность ряда механизмов, агрегатов на автомобиле.

Назначение и расположение предохранителей и реле Lada Largus

Токоприемники бортовой сети современного автомобиля LADA Largus защищены с помощью предохранителей и управляются посредством реле. Эти элементы традиционно располагаются в соответствующих блоках, каждый блок предохранителей можно обнаружить как в салоне, так и в подкапотном отсеке.

Если к какому-либо узлу поступил ток, сила которого превысила регламентный предел, то рабочий элемент сразу срабатывает (перегорает), не допуская повреждения электрооборудования. Такой способ также позволяет предотвратить возникновение короткого замыкания в сети.

Реле выступает в роли выключателя, которым в нужный момент производится замыкание определенного участка цепи и нужные токоприемники начинают функционировать.

Далее рассмотрим более детально схему плавких вставок, которая присутствует в российском универсале Лада Ларгус.

Назначение предохранителей в блоке, установленном в салоне

Примечание: На различных модификациях автомобиля, некоторые из предохранителей, представленные на изображениях, могут отсутствовать.


подробнее:

Читать дальше: Киа спектра салон фото

Реле обогрева заднего стекла (в салоне)

Вид реле (приборная панель для наглядности снята)

Реле обогрева заднего стекла (40А) находится в салоне, под панелью приборов. (слева от рулевой колонки, над монтажным блоком салона) . Для его замены нужно Снять комбинацию приборов.

Отожмите фиксатор и отсоедините реле от держателя.

Реле и предохранители, схема устройства и таблицы

Мы рассмотрели модели 2012—2014 года производства. В версиях моторов на 1,6 литра 8V, а также 1,6 л 16V. И так, где расположены предохранители Ларгуса. Один расположен в монтажном отделении под капотом (цифра номер 14 на прикрепленном изображении).

Для того чтобы получить доступ к реле и предохранителям требуется отжать задние, боковой и передний фиксаторы.

А вот сам блок уже с открытой крышкой. Можно посмотреть, как на самом деле он должен выглядеть.

Назначение реле и предохранителей на автомобиле лада ларгус можно посмотреть в данной таблице.

Проблема в том, что существенная часть предохранителей находится внутри автомобиля, а именно в салоне. Найти их можно слева на приборной панели, под пластмассовой крышечкой.

Важно! Для того чтобы получить к ним доступ нужно будет эту крышечку снять так, как это показано на рисунке.

Внутри на внутренней стороне данной крышечки можно будет найти схему местонахождения элементов. Также на ней находятся запасные предохранители «А» разной электрической силы, специальный, небольшой пинцет «Б» для того, чтобы немного легче было достать елименты из монтажного блока.

Читать еще:  Тюнинг детали лада гранта

На следующем изображении показана расшифровка в виде таблицы.

Если что-либо осталось непонятным, можно посмотреть видео о предохранителях на автомобиле Лада Ларгус, которое представлено ниже:

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Примечание: Расположение реле и предохранителей в моторном отсеке может отличаться в зависимости от установленного двигателя и модификации автомобиля.

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЕМ K4M

K — Реле, F — предохранители

ПРЕДОХРАНИТЕЛИ

РЕЛЕ

Читать дальше: Отзывы лада гранта робот

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЯМИ ВАЗ-11189, ВАЗ-21129

ПРЕДОХРАНИТЕЛИ


* Только с двигателем 11189 ** Только с двигателем 21129

РЕЛЕ

Прочие варианты расположения

Как известно в Лада Ларгус целых два блока предохранителей, один из них расположен в салоне, слева, с водительской стороны за дверью под крышкой. Доступен при открытой водительской двери. А второй блок предохранителей спрятан под капотом, все с той же водительской стороны.

Схема и назначение предохранителей автомобиля Лада Ларгус, салонный блок предохранителей.

Всем привет сегодня я хочу представить вашему вниманию монтажный блок предохранителей на автомобиле Lada Largus. Блок реле и предохранителей на Ларгусе находится в салоне сбоку панели, а также под капотом. В случае если у вас возникли проблемы по электрической части автомобиля, обычно первым делом проверяют предохранители и реле. А какой предохранитель, за что отвечает можно посмотреть ниже.

Что представляет собой предохранитель и для чего он нужен

Абсолютно в любом современном транспортном средстве, включая Ладу Ларгус, установлены различные системы и электрические приемники. Их необходимо постоянно защищать. Причем нельзя допускать поломок в электронике машины, иначе она может стать неуправляемой, что непременно может привести к серьезным последствиям. Ведь никому не хочется остаться посреди трассы с автомобилем, который отказывается ехать дальше. Кроме того, нельзя допускать, чтобы данные узлы воспламенились. Для защиты общей электроники установлены предохранители. Их также называют плавкими вставками.

Предохранители и реле внутри салона Лада Ларгус

Предохранители находятся слева панели приборов. Для того чтобы добраться до них нужно снять пластиковую крышку. Хочется отметить, что назначение предохранителей представлены максимальные у вас могут отличаться и некоторые отсутствовать, всё зависит от комплектации.

Монтажный блок Лада Ларгус под капотом

Предохранители под капотом располагаются ближе к крылу. В данном монтажном блоке находятся предохранители систем управления и почти все реле.

Также хочется напомнить, что не нужно заменять предохранители всякими перемычками. И строго подбирать по амперажу. Ну, вот и всё всем пока.

Реле обогрева заднего стекла Лада Ларгус

Это реле не установленное в монтажном блоке. Его штатное место установки под комбинацией приборов в салоне автомобиля.

11. Для замены реле обогрева стекла двери задка, расположенного под панелью приборов, снимите комбинацию приборов

Реле обогрева стекла двери задка установлено под панелью приборов (вид со снятой панелью приборов).

12. Отожмите фиксатор и отсоедините корпус реле от держателя на усилителе панели приборов.13. Отсоедините реле от колодки жгута проводов.

14. Установите реле в порядке, обратном

Что такое предохранитель и для чего он нужен? Любой современный автомобиль оснащен электрическими приемниками. Для защиты этого оборудования, а также для предотвращения больших поломок в электронике автомобиля и возгораний применяются предохранители (другое название плавкие вставки). Предохранитель представляет собой небольшую пластинку размером с монетку с выводами и служит для защиты от токов перегруза и коротких замыканий в проводке или оборудовании. При коротком замыкании или большой нагрузке плавкая вставка (тонкая проволочка внутри) перегорает и его нужно заменить на новый (благо стоят они не дорого). Для каждого приемника рассчитан его номинальный ток и следовательно, на каждый приемник устанавливается свой предохранитель (поэтому путать предохранители между собой нельзя). Для удобного использования на плавких вставках пишется их максимально пропускаемый ток и они различаются по цвету. Если у вас отказала какая-либо аппаратура (не включается), питающаяся от электричества, первым делом следует проверить, не перегорел ли предохранитель или реле, отвечающее за его работу. Расположение блока предохранителей на Ларгусе Для того чтобы посмотреть в порядке ли плавкие вставки, нужно найти блок предохранителей. На Ларгусе их всего два. Первый расположен под капотом в коммутационном блоке.

Читать еще:  Лада калина универсал ремень грм когда менять

Предохранители на Лада Ларгус

Система электрического питания автомобиля Лада Ларгус во многом идентична с предыдущими поколениями ВАЗа, в том числе, Лада Калина, Приора.

Конструкционно основной блок предохранителей установлен в салоне, на торпеде с торца. Общее количество модулей увеличено до 39, что на 6 больше, чем у предшественников.

Где находится дополнительный блок: монтажный блок с силовыми предохранителями расположен под капотом, в моторном отсеке, за аккумуляторной батареей. Всего 13 реле – предохранителей (см. фото).

В процессе систематической эксплуатации модули выходят из строя, нуждаются в замене новыми. Процедура установки новых предохранителей не сложная, задача посильная большинству автолюбителям.

Однако будьте предельно внимательны при выполнении работ, так как непрофессиональное вмешательство в ремонт приводит к негативным последствиям.

Описание предохранителей на автомобиль Лада Ларгус

Автомобили Лада Ларгус комплектуются модулями ножевого типа, от цилиндрической формы инженеры отказались ввиду устарелости конструкции.

Схема расположения реле – прерывателей:

Схема установки предохранителей:

Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 500 — 600 рублей.

Частые признаки неисправности предохранителей

  • Батарея заряжена, питание поступает, но агрегаты не работают;
  • Повышенная температура в монтажном блоке;
  • В салоне слышен запах плавленого;
  • На приборной панели сигнализируют индикаторы о неисправности силового агрегата.

Причины выхода из строя предохранителей

  • Длительная эксплуатация технического средства без проведения промежуточной профилактики, осмотра, замены изношенных элементов;
  • Механическое повреждение, авария, удар, столкновение;
  • Короткое замыкание в цепи;
  • Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
  • Попадание в монтажный блок воды, образование конденсата.

Замена предохранителей на Лада Ларгус

  • Комплект новых предохранителей;
  • Ветошь;
  • Дополнительное освещение, если недостаточно естественного света;
  • Новые реле для замены.
  • Машину устанавливаем на ровную платформу, открываем водительскую дверь;
  • С торца торпеды отщелкиваем пластиковую крышку, под которой расположен монтажный блок с предохранителями;
  • Пластиковым пинцетом поочередно извлекаем каждый из модулей, проверяем исправность. Это рационально, если мы не знаем точный номер неисправного модуля.

С целью упрощения процесса идентификации и поиска модулей на плате, с тыльной стороны крышки нанесена маркировка, распиновка. На место неисправного предохранителя вставляем новый, защелкиваем крышку.

Замена модулей в дополнительном блоке не сложнее салона.

  • Открываем капот, в левой верхней части моторного отсека, за АКБ находится монтажный блок;
  • Отщелкиваем пластиковую крышку БП, щипцами извлекаем неисправный предохранитель;
  • Если требуется замена реле – коммутатора, то дополнительно отсоедините клеммы от концевиков.

По завершении, устанавливаем крышку корпуса монтажного блока на штатное место. Запускаем двигатель, проверяем работу агрегатов.

Средний ресурс эксплуатации отечественных предохранителей 50 – 55 тыс. км. Зарубежные аналоги «выхаживают» на 5 – 10 тыс. км. дольше. Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам автомастерской. От качества работ зависит функциональность ряда механизмов, агрегатов на автомобиле.
