Дроссельный узел ваз 2114 с электронной педалью

Содержание

Lada-forum.ru

Проблемы с электронным дросселем

  • Спасибо
  • Не нравится

Res5 06 Июн 2011

  • Спасибо
  • Не нравится

Res5 06 Июн 2011

  • Спасибо
  • Не нравится

электрошок 06 Июн 2011

  • Спасибо
  • Не нравится

111 07 Июн 2011

  • Спасибо
  • Не нравится

Res5 07 Июн 2011

  • Спасибо
  • Не нравится

111 07 Июн 2011

  • Спасибо
  • Не нравится

Res5 08 Июн 2011

  • Спасибо
  • Не нравится

электрошок 09 Июн 2011

в моем случае — это был зажатый один клапан.

что то сомневаюсь я что из за одного зажатого клапана могут быть такие проблемы.

  • Спасибо
  • Не нравится

AnDmitrAl 09 Июн 2011

что то сомневаюсь я что из за одного зажатого клапана могут быть такие проблемы.

+1.
интересно как ЭСУД узнала об этом клапане чтобы подать сигнал блокировки?

  • Спасибо
  • Не нравится

электрошок 09 Июн 2011

вина всему — эл.дроссель, на который при любой неполадке идет сигнал блокировки.
в моем случае — это был зажатый один клапан.

над этим. Электронная педаль это программа евро 4 ,и отключив датчик кислорода теперь она будет жрать бензин вёдрами а клапан тут вообще ни каким боком не причём.

  • Спасибо
  • Не нравится

Res5 09 Июн 2011

возможно все это на самом деле смешно. но поскольку я особо не ведаю в устройстве электроники. то принял за правду слова мастера, который, что бы там ни было, «поставил машину на ноги».

но уточню у водителя еще раз, что же там было.

  • Спасибо
  • Не нравится

dimds 09 Июн 2011

отрегулировал клапана, отключил лямбда-зонд2
в моем случае — это был зажатый один клапан

за что тогда лямбда пострадал.

  • Спасибо
  • Не нравится

Res5 23 Июн 2011

  • Спасибо
  • Не нравится

Боинг 747 23 Июн 2011

  • Спасибо
  • Не нравится

Res5 23 Июн 2011

  • Спасибо
  • Не нравится

Сашке 23 Июн 2011

  • Спасибо
  • Не нравится

DeadLord 23 Июн 2011

  • Спасибо
  • Не нравится

электрошок 23 Июн 2011

клемму попробуйте скинуть чтоли, странно что мастера наши не знают не чего про этот дроссель)

Это не странно ,сами разработчики этого девайса не знают что с ней делать.

Motorhelp.ru диагностика и ремонт двигателя

Электронный дроссель ВАЗ: конструкция, диагностика, промывка и ремонт.

В этом материале я хочу рассказать о конструкции, диагностике и ремонте электронной дроссельной заслонки (патрубка) фирмы Делфи, устанавливаемой на автомобили ВАЗ совместно с системой управления двигателем М74. Поводом к написанию этой статьи послужила одна очень типичная неисправность на автомобиле ВАЗ 2115 с нетипичной причиной, о которой я расскажу несколько позже. Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

Конструкция.
Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером. Основные части дроссельного узла:
Все фотографии кликабельны!

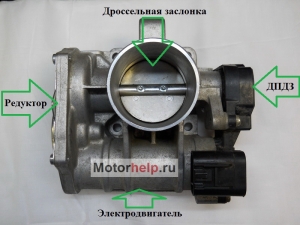

1. Корпус
2. Заслонка
3. Редуктор
4. Электродвигатель
5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

Снятие дроссельного узла:
1.Выключить зажигание, снять клемму минус с аккумулятора.
2. Открутить хомуты и снять шланг впускной трубы от дросселя.
3. Отсоединить колодку жгута.
4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика.
Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается.
Плавание оборотов и неустойчивый холостой ход.
Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь — несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке — это аксиома.
Вторая причина плавания оборотов холостого хода — это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус. Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется.
Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно.
Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки.

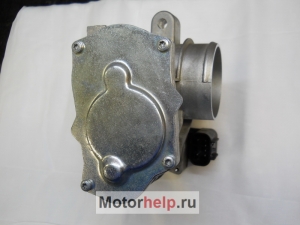

Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

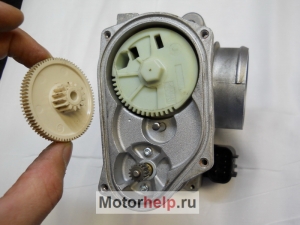

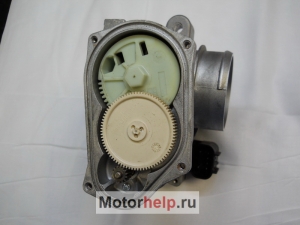

Здесь мы видим шестерни передаточного механизма.

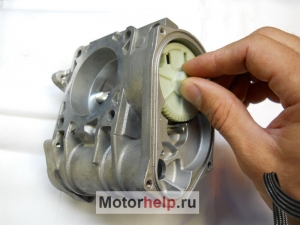

Средняя шестерня просто вынимается.

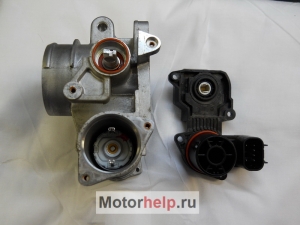

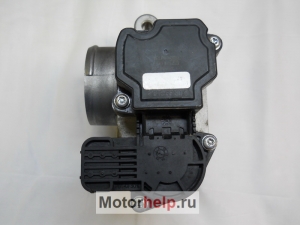

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

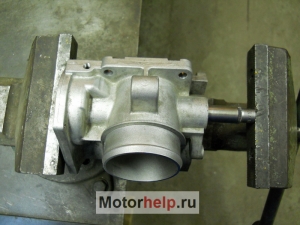

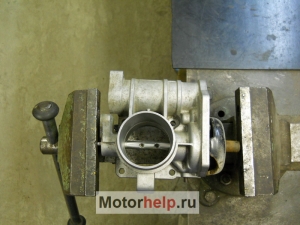

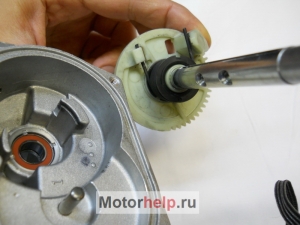

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

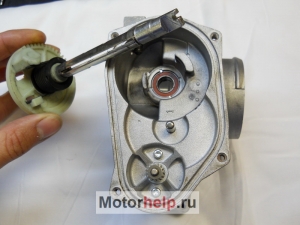

Снимаем ось.

Электродвигатель нет необходимости снимать, если он исправен. Проверить его можно просто измерив сопротивление на контактах. Сопротивление должно быть приблизительно в пределах от 10 до 30 Ом.

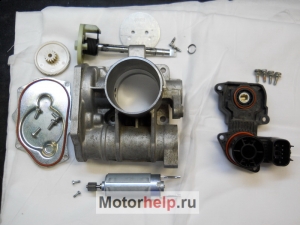

Далее фото всех составных частей электродросселя в разобранном виде.

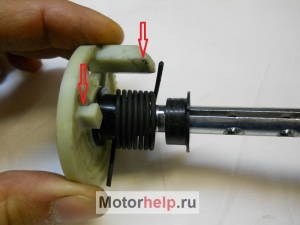

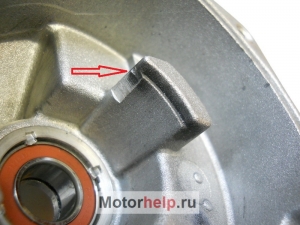

Позиция дроссельной заслонки, когда не задействован электропривод, определяется положением усов пружины между упоров — приливов в корпусе дроссельного узла и составляет приблизительно около 10% открытия относительно закрытого положения.

Люфт по оси вращения дроссельной заслонки появляется из-за выработки на алюминиевых упорах пружины. Отмечено красной стрелкой:

Здесь есть 2 варианта: либо замена дроссельного узла, а он не дешев, на момент написания статьи (сентябрь 2013) составляет порядка 2500 руб. Либо можно убрать люфт путем устранения зазора между усами пружины и приливами корпуса.

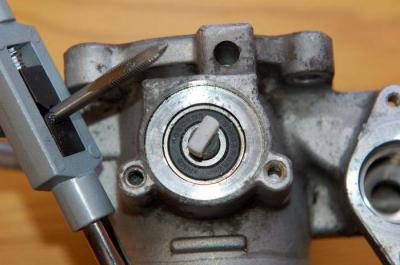

Суть предлагаемого мной способа устранения люфта состоит в том, чтобы немного раздвинуть усы пружины на величину зазора, проточив, например надфилем, канавки под усы в пластиковых упорах на самой шестерне.

После доработки проверяем рукой люфт. Однако следует учесть, что незначительный люфт, порядка 0,1-0,2 мм по оси вращения все равно будет присутствовать из-за неплотной посадки пружины на втулках оси.

Если все в порядке, собираем в обратном порядке. Ось дроссельной заслонки фиксируется от смещения шайбой с плотной посадкой, фото ниже:

Запрессовать эту шайбу обратно на ось можно с помощью подходящей трубки или например глубокой головки на 10.

Важное примечание! После ремонта, замены электронной дроссельной заслонки или замены контроллера ЭСУД необходимо выполнить адаптацию нуля положения дроссельной заслонки. Делается это очень просто. Первое включение зажигания после ремонта должно сопровождаться выдержкой не менее 30 секунд. В течении этого времени будет слышно как включится электропривод заслонки, повернет заслонку до полного закрытия и вернет её в исходное положение. После этой процедуры адаптацию дросселя можно считать выполненной и двигатель можно заводить.
Если вы все сделали правильно, холостой ход станет стабильным и равномерным.скачать dle 10.6фильмы бесплатно

Как правильно чистить электронный дроссель ВАЗ 2114

В ходе эксплуатации автомобиля его узлы и агрегаты подвергаются загрязнению. Накопившаяся пыль и грязь препятствует правильному функционированию важнейших деталей систем автомобиля, что в свою очередь сказывается на продуктивности авто.

Электронная дроссельная заслонка на ВАЗ-2114 является, по мнению специалистов, одной из наиболее загрязняемых механизмов в автомобиле. Поэтому ДЗ необходимо уделять пристальное внимание и периодически обслуживать. В противном случае водитель ощутит превышение уровня потребления бензина транспортным средством, нестабильность работы двигателя и еще множество различных неприятностей.

Что такое дроссельная заслонка и где она находится?

Основное предназначение заслонки – подача оптимального количества воздуха в цилиндры для осуществления процесса сгорания топлива. Если этот механизм исправлен, двигатель будет стабильно работать и выдавать номинальную мощность, при любых отклонениях возникает нестабильность работы силового агрегата и других систем.

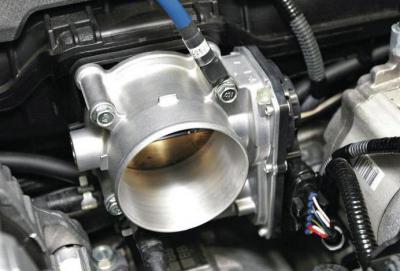

В системе автомобиля ВАЗ-2114 этот механизм находится между воздушным фильтром и впускным коллектором. Обслуживание и замена заслонки осложнена тем, что просто так подобраться к ней не возможно. Необходимо производить демонтаж всего механизма, после чего произвести его разборку.

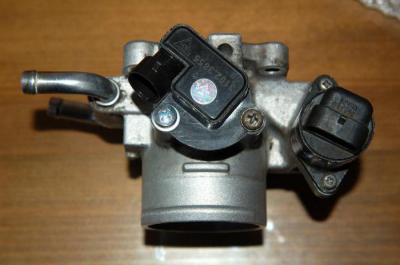

В конструкцию ДЗ входят следующие элементы:

  • датчик положения ДЗ;
  • патрубок отвода ОЖ;
  • патрубок подвода ОЖ;
  • РХХ;
  • трубка системы вентиляции и улавливания паров.

Электронная дроссельная заслонка ВАЗ-2114 работает по следующему принципу: открытие заслонки происходит в соответствии с нажатием педали акселератора. В тоже время блок принимает сигналы от различных датчиков систем, на основании которых открывает или закрывает ДЗ для достижения двигателем необходимого уровня мощности. Тем самым происходит регулировка подачи оптимального количества воздуха в цилиндры и количества впрыскиваемого топлива.

Симптомы неисправности ДЗ

Дроссельный механизм быстро загрязняется по той причине, что располагается в месте прямого контакта с продуктами горения. Плюс ко всему в ходе эксплуатации авто происходит естественное загрязнение ДЗ различными включениями, попадающих через мембрану фильтра. Пыль и грязь уменьшают подвижность заслонки, уменьшается зазор теплового зазора, в свою очередь падает пропускная способность канала.

Понять, что дроссельная заслонка нуждается в чистке можно по следующим признакам:

  1. Во время морозов завести двигатель ВАЗ-2114 весьма проблематично, а при запуске мотора не слышно запаха выхлопных газов. В закрытом помещении зачастую слышится резкий запах бензина.
  2. В связи с нехваткой топливоздушной смеси цилиндрам мотора при запуске силового агрегата происходит вибрация, а при небольшой скорости движения наблюдаются рывки транспортного средства.
  3. При отпускании педали газа и при переходе с высоких оборотов на малые не наблюдается плавность.

Если стали проявляться подобные симптомы неисправности, то вполне вероятно, что дроссельный механизм достиг своего критического загрязнения и требует скорейшей чистки.

Инструкция по демонтажу механизма

Замена дроссельной заслонки на ВАЗ-2114 не требует наличия особых профессиональных навыков, поэтому всю работу провести сможет даже начинающий водитель. Для осуществления работы необходимо вооружиться всем необходимым инвентарем: торцевой ключ на 13, отвертки, чистящее средство.

Порядок действий при снятии ДЗ следующий:

    1. Снимается пластмассовая накладка с верхней части мотора, открепляются шланги, обеспечивающие вентиляцию.

  1. Также желательно убедиться в том, что остатки смазывающего вещества находятся в воздушном патрубке, это будет свидетельством того, что механизм действительно нуждается в срочной чистке.
  2. После чего необходимо снять крышку, которая накрывает расширительный бачок для уменьшения давления в системе, снять хомуты с креплениями и отсоединить все подводящие шланги.

Заключительным этапом в процессе снятия дроссельной заслонки будет снятие шланга, за счет которого происходит вентиляция топливного бака, отсоединение тросика и освобождение двух болтов. Когда механизм демонтирован, на основании визуального осмотра можно делать заключение об его уровне загрязнения. Затем приступать к полной или частичной чистке дроссельной заслонки.

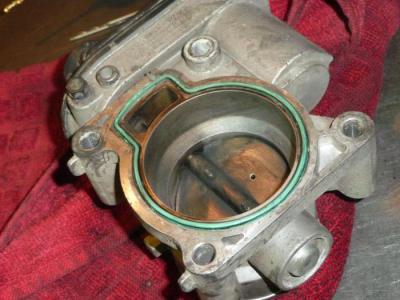

Чистка дроссельной заслонки ВАЗ-2114

От степени загрязнения устройства зависит и способ чистки. При небольшом скоплении пыли и грязи можно обойтись поверхностной чисткой. Для этого лучше всего использовать любое чистящее средство, например, спирт или растворитель, также понадобится щетка. Отверстие дроссельной заслонки забрызгивается спиртом, после очищается щеткой и сверху желательно пройтись бытовой тряпкой.

Стоит тщательно очищать как наружные, так и внутренние компоненты механизма. Однако стоит заметить, что при таком способе удалить полностью все скопления продуктов сгорания топливно-воздушной смеси не получится. При сильном загрязнении стоит прибегнуть к полному удалению налёта.

Для этого достаточно проделать следующую работу:

  1. Вооружиться дополнительными подручными средствами в виде крестовой отвертки, торцевым ключом, палочками для чистки в труднодоступных местах.
  2. Отверстия заслонки необходимо не только промывать и очищать чистящим средством, но желательно и продувать.
  3. Демонтировать и прочистить вспомогательные датчики, отсоединить датчик холостого хода.
  4. Поверхность каждого механизма протереть спиртом и собрать в обратной последовательности.

Дроссельная заслонка ВАЗ-2114 с электронной педалью является одним из важнейших узлов в системе питания автомобиля. При полной ее чистке необходимо тщательно обработать все комплектующие.

Многие владельцы «четырнадцатой» жалуются на то, что двигатель машины нестабильно работает при переключении передач. Зачастую грешат на трансмиссию или загрязнение ДЗ. Но, как показывает практика, ремонт коробки передач и чистка дросселя не устраняет проблему.

Причиной является тот факт, что многие автомобили еще с завода выпускались с небольшим изъяном дросселя. Во время чистки самый подходящий момент устранить эту проблему и модернизировать механизм.

Возможно это путем проточки небольшой канавки (до 3мм) в задней стенке заслонки.

Чистка дроссельной заслонки на ВАЗ-2114: подробная инструкция

Чистку дроссельной заслонки на ВАЗ-2114 необходимо проводить в случае обнаружения неисправностей. Загрязнение характеризуется нестабильным холостым ходом (обороты двигателя плавают иногда в больших диапазонах), повышением расхода топлива, неверной пропорцией рабочей смеси.

При помощи дроссельного узла, установленного непосредственно перед впускным коллектором, регулируется количество воздуха, подаваемое в рампу для образования смеси. Делает он это при помощи заслонки, приводимой в движение электроприводом или тросом от педали акселератора. Аналогичные конструкции систем можно встретить на автомобилях ВАЗ новых моделей – «Десятках», «Приорах», «Девятках», «Грантах».

Когда требуется чистить заслонку

На корпусе с внутренней и внешней стороны оседает пыль, грязь, копоть из картера. Происходит загрязнение узла, а вместе с этим и появляются характерные симптомы неисправностей.

  1. Рывки при движении с малой скоростью (педаль акселератора при этом не двигается).
  2. Обороты коленвала либо слишком высокие, либо изменяются в большом диапазоне.
  3. Нестабильный запуск мотора.
  4. Двигатель глохнет сразу после запуска.

Аналогичные признаки наблюдаются и при неисправностях датчиков коленвала, положения дроссельной заслонки, регулятора холостого хода. Поэтому желательно перед началом проведения чистки сделать диагностику хотя бы простым сканером, чтобы выявить возможные поломки.

Внешняя очистка

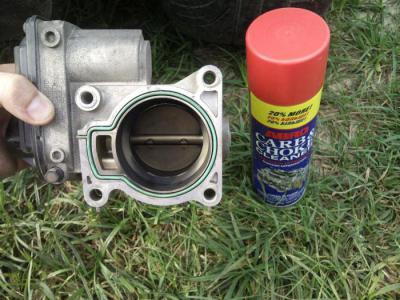

Можно выполнить чистку дроссельной заслонки на ВАЗ-2114, не снимая весь узел. Преимущество одно – сделаете всю работу очень быстро, но вот внутреннюю часть вы таким образом не сможете очистить. В итоге могут остаться загрязненными каналы в дроссельном узле, а это не изменит ситуацию – все симптомы продолжат вас беспокоить. Внешние загрязнения очистите без труда. Для работы лучше всего использовать специальный спрей для чистки карбюраторов. Но учтите, что он очень агрессивный, поэтому работать желательно в средствах защиты – респираторе и перчатках. Не допускайте попадания жидкости на пластиковые элементы – она их разъест.

Процедура чистки выглядит следующим образом:

  1. Снимите гофру с дроссельного узла.
  2. Тщательно обработайте спреем все поверхности дросселя.
  3. Немного подождите, чтобы жидкость уничтожила максимальное количество грязи.
  4. Очистите старой зубной щеткой все поверхности дроссельного узла. Для максимальной эффективности вручную приоткройте заслонку.
  5. Еще раз обрызгайте спреем и вытрите тряпкой насухо все поверхности.
  6. Установите гофру на место и запустите двигатель.

Способ простой, но избавиться от серьезных загрязнений вряд ли поможет. Поэтому лучше всего полностью разобрать весь узел и промыть.

Снятие дроссельного узла для промывки

Чистка дроссельной заслонки на ВАЗ-2114 с Е-газом или тросовым приводом ничем не отличается практически. Чтобы демонтировать дроссельный узел, вам потребуется:

  1. Снять гофру с корпуса воздушного фильтра.
  2. Отсоедините патрубки, которыми осуществляется подогрев дроссельной заслонки.
  3. Установить заглушки на патрубки.
  4. Снять патрубок с адсорбера.

Чтобы тщательно вымыть узел, вам потребуется:

  1. Спрей для чистки карбюратора, проникающая смазка типа WD-40 или ацетон (можно растворитель 646, уайт-спирит). Подойдет все, что горит, даже бензин или солярка.
  2. Ватные палочки для чистки, а лучше старая зубная щетка.
  3. Компрессор или хотя бы насос.

После демонтажа корпуса заслонки снимите датчик положения и регулятор холостого хода. Желательно проверить их исправность и при необходимости заменить.

Регулятор холостого хода или датчик?

Симптомы, описанные выше, могут быть вызваны не наличием грязи, а неисправностью регулятора холостого хода. Это исполнительное устройство, поэтому датчиком его называть нельзя. Многие автомобилисты называют его датчиком холостого хода – это определение в корне неверное. Датчик – это прибор, позволяющий провести замер определенной величины (количества оборотов, температуры, давления и проч.).

А регулятор холостого хода (РХХ) – это шаговый электродвигатель, который открывает и закрывает канал, по которому поступает воздух в топливную рампу при работе на холостом ходу. Если приоткрыть дроссельную заслонку, то из всего процесса работы РХХ исключается. Так как прибор ничего не измеряет, то он датчиком быть не может.

Диагностика и чистка РХХ

Проверьте обязательно его состояние – на нем не должно быть грязи. Снимите регулятор и подключите к колодке проводов (зажигание должно быть включено). Шток должен полностью задвинуться и выдвинуться на несколько миллиметров. Оцените визуально состояние прибора — нет ли повреждений на нем. Очень часто причиной нестабильных оборотов является ослабленная или лопнувшая пружина. В этом случае потребуется ее замена. Чистка дроссельной заслонки на ВАЗ-2114, своими руками выполненная, все равно не помешает.

Мультиметром проведите замер между 1 и 2 контактами – сопротивление должно быть в интервале 50-80 Ом. Если оно незначительно отличается, паниковать не нужно. Между остальными контактами сопротивления быть не должно. Чтобы очистить прибор, необходимо воспользоваться проникающей смазкой (спрей для чистки карбюраторов не подойдет, так как он плавит пластик). Обязательно обработайте контакты – если они окислены, напряжение не будет подаваться. Линейкой или штангенциркулем измерьте расстояние от корпуса РХХ до конца иглы – должно быть 23 мм, отклонения не допускаются.

Датчик положения заслонки

Еще один прибор, который прямо влияет на работу всей системы впрыска. Именно он дает понять электронному блоку управления, на какой угол открыта заслонка. Существует два типа датчиков:

  1. Резистивные, в основе которых лежит простейший потенциометр (переменный резистор, как на регуляторах громкости).
  2. Энкодеры – бесконтактные.

Первый тип меняет сопротивление в зависимости от положения бегунка на активном элементе. Другими словами, он контактный, поэтому трение делает много «пакостей». Активная часть изнашивается, как правило, в самом начале хода бегунка. И на холостых обороты будут прыгать – сопротивление меняется в больших интервалах.

На скорости эти симптомы пропадают. Намного лучше работают бесконтактные устройства. Если вы производите чистку дроссельной заслонки на ВАЗ-2114 1,6 8 клапанов или 16, обратите внимание на тип датчика. Если он резистивный, то он мог выйти из строя или внутрь попала пыль. Чистить и восстанавливать бесполезно, лучше заменить прибор. Чистить можно только с внешней части – внутрь лезть не стоит.

Заключение

При чистке дроссельного узла обязательно старайтесь продуть сжатым воздухом все каналы, по которым проходит воздух. Вполне возможно, что внутрь попала мелкая соринка, которая и стала причиной нестабильной работы мотора. Нельзя упускать из виду и такой прибор, как датчик расхода воздуха. При загрязнении его активного элемента появляются такие же признаки, которые были описаны выше.
