Диагностика подвески ваз 2107

Содержание

Диагностика передней подвески ВАЗ-2107

Все работы, связанные с техническим осмотром и заменой деталей подвески удобнее выполнять на подъемнике или смотровой канаве вдвоем с помощником.

Проверяем затяжку креплений всех деталей передней подвески, ослабленные соединения подтягиваем.

Перед проверкой люфтов в передней подвеске на стоящем автомобиле руками энергично качаем колесо за верхнюю часть.

В случае сильных стуков проверяем затяжку болтов крепления колеса.

1. Если болты затянуты надежно, вывешиваем колесо и покачиваем его двумя руками в вертикальной плоскости. Повторяем проверку при нажатой педали тормоза.

Если при нажатой педали тормоза стук (люфт) исчезает, то его причина – чрезмерные зазоры в подшипниках ступицы.

Причиной возможных стуков могут быть шаровые шарниры. Неисправный можно определить на ощупь по люфту шарового пальца. Такой шарнир заменяем.

Деформированную ось нижнего рычага (это заметно даже на глаз) заменяем.

Если углы установки колес не поддаются регулировке – возможны деформации кузова, «завалены» стойки брызговика, погнуты лонжероны и поперечина. Рекомендуем проверить «геометрию» кузова на СТО и при необходимости заменить поперечину.

2. Проверяем состояние резинометаллических шарниров в следующем порядке:

— вывешиваем передние колеса автомобиля и убеждаемся в отсутствии деформации элементов подвески;

— радиальное смещение упорной шайбы относительно внешнего торца наружной втулки резинометаллического шарнира не должно превышать 2,5 мм;

— расстояние между упорной шайбой и внешним торцом наружной втулки шарнира должно быть 3–7,5 мм для нижнего и 1,5–5 мм для верхнего рычагов.

Резинометаллические шарниры подлежат замене при разрывах и одностороннем износе резины.

Состояние нижних шаровых шарниров проверяем в следующем порядке:

— сняв колесо, подставляем под ступицу прочный, устойчивый деревянный брусок высотой 280 мм и опускаем на него автомобиль. Для безопасности подкладываем под порог автомобиля снятое колесо.

Выворачиваем коническую пробку из нижнего шарового шарнира.

3. Замеряем глубиномером штангенциркуля расстояние от наружной части крышки шарнира до сферической головки пальца (для наглядности стабилизатор снят). Если это расстояние стало более 11,8 мм, шарнир заменяем.

Проверяем состояние грязезащитных чехлов шарниров. Шарниры с порванными чехлами заменяем в сборе.

На новом шаровом шарнире проворачиваем или отклоняем в разные стороны шаровой палец. Люфт, легкий ход пальца или сильное его заедание недопустимы.

Тщательно осматриваем пружины подвески. Просевшие пружины, а также с трещинами и сильной коррозией – заменяем.

Деформированную или изношенную штангу стабилизатора заменяем. При износе подушек крепления штанги подвески – заменяем их новыми.

В креплениях амортизаторов не должно быть люфтов. Убеждаемся в том, что резинометаллический шарнир в нижней проушине крепления не имеет износа, растрескивания, расслоений, болт его крепления затянут.

При появлении сильных подтеков рабочей жидкости на корпусе амортизатора – заменяем его новым. Рекомендуется заменить сразу оба амортизатора.

Можно проверить исправность амортизаторов на стоящем автомобиле. Раскачиваем автомобиль, нажав несколько раз на крыло в вертикальном направлении.

Прекратив качать автомобиль, убеждаемся в том, что свободные колебания кузова затухают не более чем за 2 цикла. Каких-либо стуков при этом быть не должно.

Читать еще:  Запчасти для ваз 21074 инжектор

Делаем диагностику трансмиссии и ходовой ВАЗ 2101-2107 своими руками

Если во время езды вы слышите шумы, нехарактерные для автомобиля ВАЗ, значит авто неисправно. Обычно владельцы могут услышать нехарактерные звуки и даже определить, откуда они идут, но понять, в чем причина, могут не многие. Например, если сцепление работает неправильно или же есть проблемы с коробкой передач, то трудно определить причину неисправности.

Если есть проблемы с переключением передач или сцеплением, то с трансмиссией не все в порядке. Если вы слышите какой-либо хруст, либо непонятные щелчки в коробке передач, то значит, она требует ремонта. Иногда при переключении передач, она переключается очень плохо, недостаточно схватывается или же происходит пробуксовка. Начните проверять сцепление, так как все эти проблемы о его поломке.

Диагностика сцеплении ВАЗ 2101-2107

Проверку лучше начать с педали сцепления в модели ВАЗ. Педаль должна свободно двигаться с размахом 4 сантиметра. Если педаль недостаточно свободна ходит, это, и есть причина. В таком случае вы должны наладить и отрегулировать педаль сцепления, затем переходите к проверке цилиндра сцепления. Его толкатель должен двигаться свободно. Также проверьте, не протекает ли цилиндр. Также проведите проверку натяжения троса в сцеплении и проверьте, отрегулирована ли она. Если после всех этих действий вы все-таки слышите посторонние шумы, то проблема может крыться в износе сцепления, тогда обратитесь к специалистам.

О переключении передач

Если есть проблемы с переключением любых передач на данных моделях авто, то ищите неисправности в коробке передач или кулисе. Поэтому желательно проверить исправность и работу кулисы и рычага. Лучше всего начать с проверки рычага коробки передач.

Проблема может крыться в разболтанности рычага коробки. В таком случае снимите кожух, прикрывающий рычаг и подтяните его крепления. В случае, если детали не новые, они могут быть изношенными. Тогда подтяжка не даст нужного результата и нужно будет заменить изношенные запчасти новыми.

Если вы чувствуете люфт, когда переключаете передачи, это может означать проблемы с карданом кулисы. Заводские кулисы вообще очень часто изнашиваются и поэтому лучше замените деталь на новую. Если вы решили заменить кардан кулисы вам нужно разъединить шток и кулису, а затем убрать пыльник. Чтобы определить, есть ли люфт, постарайтесь пошатать шток от кардана. Если люфт есть, вам нужно поменять кулису на новую.

В общем, коробка передач – это сложная часть ВАЗа, и при посторонних звуках старайтесь обращаться к профессионалам, потому что не всегда удается правильно определить причины неисправностей.

Диагностика заднего моста ВАЗ 2101-2107 своими руками

Если в салоне ВАЗа вы слышите гул в задней части, то проверьте редуктор. Для проверки увеличьте скорость авто до появления постороннего шума, а потом добавьте еще скорость и сбросьте ее.

Когда вы слышите, что шумы появляются на одинаковой скорости при разгоне и сбрасывании, проделайте это снова, но при этом, когда достигнете самой большой скорости, переключитесь на нейтральной передаче. Но в случае, если вы снизили скорость, а шума нет, значит, проблема может быть связана с редуктором. Если вы слышите шум опять, значит, скорее всего, подшипники изношены, потому что при нейтральной передаче нет нагрузки на редуктор.

Желательно также послушать, как работает задний мост из-под авто, подвесив задние колеса, тогда вы будете уверены, что неисправность связана с редуктором, а не с подвеской или же узлами. Но это не всегда эффективно, так как иногда другие неисправные запчасти могут издавать шумы и смешиваться с другими посторонними шумами.

Диагностика ходовой ВАЗ 2101-2107

Если вы слышите посторонний шум или машиной стало труднее управлять, это проблемы с ходовой. Также, лишние звуки при повороте руля или его дерганье тоже могут говорить о неисправности ходовой. Лучше проводить диагностику ходовой комплексно, потому что причины неисправностей могут быть разными. Для простой проверки ходовой поставьте авто под яму и попытайтесь раскачать машину сначала вдоль, а потом поперек. При сильной раскачке вы сможете услышать шум и примерно определить, откуда он идет. Для более детальной диагностики ходовой части, подвесьте авто.

Читать еще:  Реле генератора ваз 2110 где находится инжектор

Проверка сайлентблоков

Проведите диагностику всех втулок и сайлентблоков. В случае, если вы обнаружите какие-либо рассохшиеся следы, трещины или разрывы, обязательно замените запчасти.

Диагностика рулевых наконечников и шаровых опор

Если пальцы шаровых опор разболтаны, это значит, что они изношены, даже если выглядят новыми. К тому же, если резко сместить опору и при этом появится щелчок или небольшой стук, это также говорит о том, что шаровую опору лучше заменить. Также проверьте и наконечники руля, потому что принцип их действия такой же, как и у опор.

Диагностика амортизаторов

Если при проверке амортизаторов данных моделей авто вы заметите масло, где цилиндр и шток соединены, значит с амортизатор потек. Шток может деформироваться после удара или же сальник изношен. Если ваш амортизатор – газовый, вы не увидите следы масла. Для проверки его работы сделайте сжатие, а затем — расжатие, предварительно освободив от рычага снизу.

Если состояние амортизатора удовлетворительное, то его можно сжать при сильном усилии с помощью двух рук. Рекомендуется также сравнение амортизаторов с обеих сторон: тот, который можно сжать, прикладывая меньше усилий, является более изношенным. В моторном отсеке проверьте амортизаторные подушки, которые обычно прикреплены к арке (колесной). Необходимо заменить подушки, если они выработаны или же рассохшиеся.

Диагностика ступицы

При осуществлении проверки подшипника ступицы, снимите колесо. Затем перемещайте ступицу горизонтально и вертикально, и, если присутствует люфт, необходимо заменить данный подшипник, так как он изношен. Это делать не обязательно, но желательно.

Диагностирование стоек стабилизатора ВАЗ 2101-2107

При диагностировании стоек стабилизатора заедте на яму или эстакаду, так как колеса должны испытывать нагрузку. В случае, если вы чувствуете какое-либо смещение или же проскакивание при тряске пальца каждой стойки сверху и снизу, а также какой-либо хруст или слабые щелчки, то стойки необходимо заменить. К тому же, если сайлентблоки на стойках изношены, также рекомендуется заменить стойки на новые.

Обратите внимание на соединения резьбы во время проверки ходовой на данных моделях авто ВАЗ. Подтяните их и проверьте пыльники, если они имеют дефекты, то также их замените. Особенно, если вы производите замену соседних деталей, также поменяйте гайки, шайбы, болты, пальцы и шплинты. Не забудьте заменить хомуты, если вы решили заменить пыльники.

Ходовая на ВАЗ 2107: устройство и неисправности

Последняя люксовая версия ВАЗовской «классики» до сих пор пользуется популярностью у наших сограждан. ВАЗ 2107 несложен в обслуживании, а многие операции по восстановлению ходовой части могут быть выполнены своими руками. передняя и задняя подвеска автомобиля достаточно надежны, а запасные части к автомобилю можно приобрести в любом магазине или на рынке.

Техническое обслуживание и ремонт машины не будут сложной задачей, если владелец хорошо знает материальную часть. Передняя подвеска автомобиля состоит из следующих элементов:

  1. верхний и нижний рычаг;
  2. шаровые опоры;
  3. поворотная цапфа;
  4. ступица с подшипником;
  5. амортизатор;
  6. витая пружина.

В конструкцию задней подвески входят:

  1. комплект из четырех продольных тяг;
  2. задний мост с редуктором и ступицами;
  3. поперечная тяга Панара;
  4. амортизаторы;
  5. пружины.

Многолетняя практика эксплуатации модели показывает, что возможен ее тюнинг путем установки газонаполненных амортизаторов с улучшенными характеристиками.

Основные неисправности передней подвески

В ходовой части модели ВАЗ 2107 на некоторые узлы приходятся значительные нагрузки, что приводит к их выходу из строя. Чаще все ломаются следующие детали:

  1. шаровые опоры особенно нижние;
  2. сайлент-блоки;
  3. втулки тяги поперечной устойчивости;
  4. уплотнительные элементы амортизаторов.
Читать еще:  Разобрать главный тормозной цилиндр ваз 2107

Ремонт при подобных поломках обычно сводиться к замене изношенных деталей. В процессе восстановления работоспособности можно произвести тюнинг передней подвески. С целью снижения затрат на ремонт собственного автомобиля демонтаж и замену деталей можно произвести своими руками. Если же планируется тюнинг машины, то при покупке деталей необходимо подобрать запчасти с соответствующими характеристиками.

Диагностика задней подвески

Ходовая часть модели ВАЗ 2107 при интенсивной эксплуатации на дорогах с некачественным покрытием подвергается значительному износу. Прежде, нежели выполнить ремонт той или иной неисправности автомобиля необходимо произвести диагностику. Наибольшая вероятность выхода из строя таких деталей:

  1. резиновых втулок поперечных и продольных тяг;
  2. выработка в клапанных механизмах амортизаторов;
  3. разрушение крепежных элементов на кузове или мосту.

Восстановление работоспособности задней подвески ВАЗ 2107 вполне можно выполнить своими руками без привлечения специалистов. Производя тюнинг машины, не следует увлекаться такими модными тенденциями, как увеличение или уменьшение клиренса, это может сказаться отрицательно на ее управляемости.

Диагностика подвески ваз 2107

Тяги, сошка, шарниры- где все это?

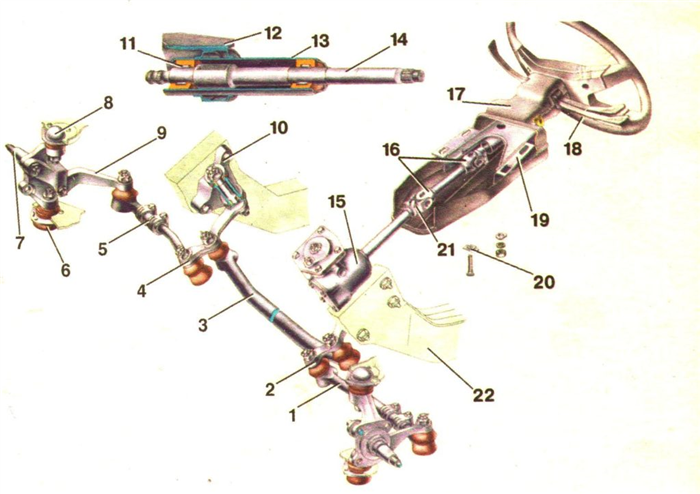

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.

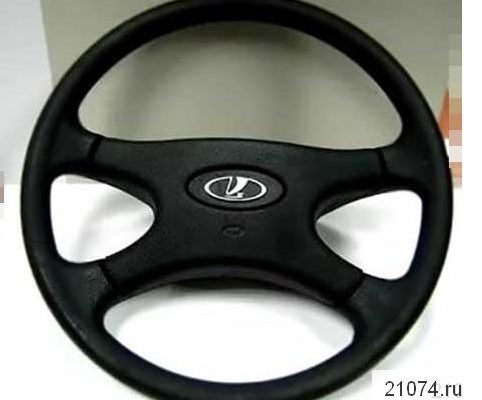

Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг
