Установка камер в автомобиль

Как установить камеру заднего вида на автомобиль

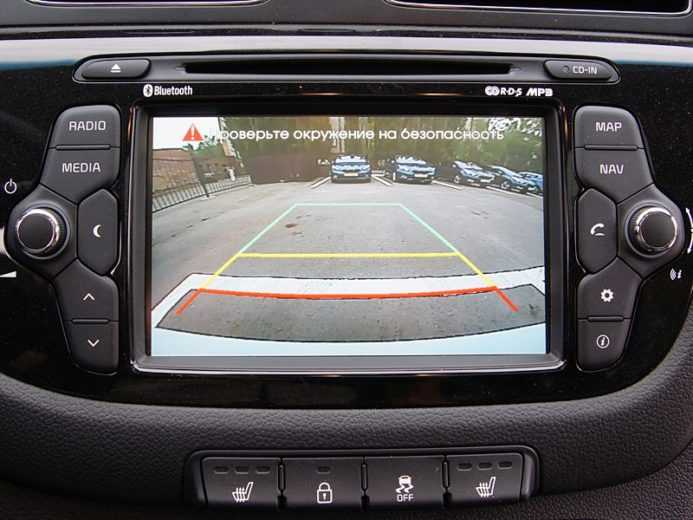

Система парковки современного автомобиля предполагает установку камеры заднего вида, которая помогает водителю визуально контролировать «слепые зоны» при движении задним ходом. Изображение выводится автоматически на любой совместимый дисплей или штатное головное устройство во время включения передачи. Грамотный выбор и установка парковочной системы с видеокамерой позволяет обеспечить угол обзора до 180° в тёмное время суток с картинкой высокого разрешения качества HD.

Какие бывают камеры заднего вида для автомобиля

Устройства различаются по типу передачи сигнала, разрешению матрицы, месту установки и возможностям совместимости с другими девайсами в автомобиле (парктроника, видеорегистратора, мультимедийного комплекса):

  • Универсальные – для инсталляции в любое доступное место с широким углом обзора.
  • Номерные – встроенные в рамку автомобильного номера.

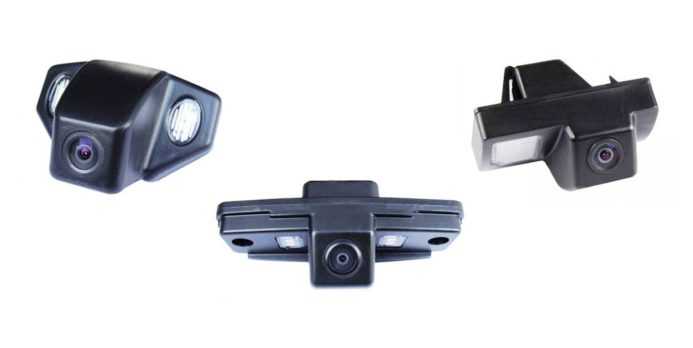

  • Оригинальные – разработанные для установки в элементы задних частей кузова специально для определённых марок машин.

От места расположения камеры зависит её функциональность: установленные слишком низко от дорожного полотна будут часто покрываться дорожной пылью, грязью с полной потерей изображения. Универсальные устройства требуют подготовленного места – приходится сверлить бампер, задний плафон или багажник с последующей регулировкой и обработкой кузовных элементов. Готовые штатные рамки с камерой для номерного знака подходят только для тех автомобилей, где номер расположен в более полуметра от дорожного полотна.

Главное правило при инсталляции универсальной камеры заднего вида – расположение по центру на расстояние более 50 см от поверхности земли.

Лучший выбор – это специально разработанное устройство для конкретного автомобиля, где учитываются габариты, установочное место, угол обзора и параметры разрешения так, что парковочные линии на дисплее совпадают с данными расстояния парктроника, а картинка максимально точно передаёт «слепую зону».

По типу классификации матрицы, которая отвечает за качество изображения, камеры различают:

  • СMOS (cоmplеmentary mеtal-оxidе-sеmicоnductоr) – тип светочувствительной матрицы на встроенном транзисторе с высоким быстродействием до 500 кадров в секунду и низким энергопотреблением.
  • CСD (chаrgе-cоuplеd dеvicе) – матрица обратной зарядной связи с высокой чувствительностью, коэффициентом передачи пикселов 100% и низким уровнем светового шума.
  • ССD НD – повышенные характеристики высокого разрешения.

Устройства на СМOS требуют дополнительного освещения, при этом учитывают тип источника света – обычный задний фонарь или LED подсветка будет давать блики в темноте, для лучшей светопередачи их снабжают инфракрасным источником света.

Маркировка CСD означает более качественные параметры, которые не нуждаются в световой фильтрации, HD работают в мегапиксельных режимах, передавая высокую детализацию, сравнимую с аналоговым цифровым видео.

При выборе типа матрицы стоит учитывать рекомендации к эксплуатации – более сложные устройства восприимчивы к низким температурам, подвержены влиянию среды (дорожных реагентов) и чаще выходят из строя. Лучшие экземпляры выполнены в герметичном влагозащитном корпусе, оптика покрыта специальным составом, исключающим образованию инея, конденсата на поверхности «глазка» камеры.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам. В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

  • Бампер – выбирают центральное место как можно выше от поверхности дороги.

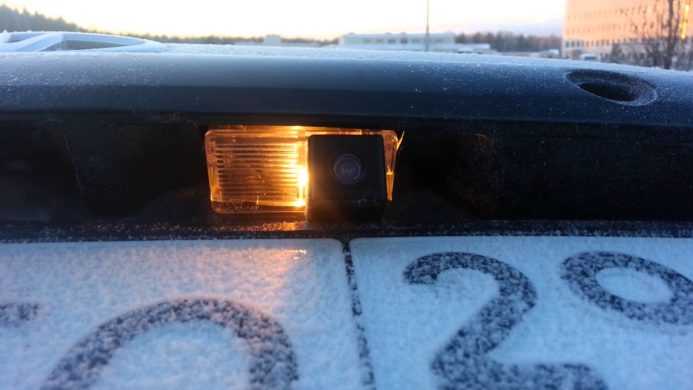

  • В световой элемент номерного знака.
  • Задняя часть кузова или багажника строго по центру.
  • Любую часть на выносном кронштейне.
  • Фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком.

Как правильно установить камеру

В зависимости от типа передачи сигнала камеры бывают беспроводными и с подключением к RCA-разъёмам головного устройства (видеорегистратора, дисплея зеркала заднего обзора, монитор). Беспроводные в некоторых случаях требуют дополнительного компонента – радиомодуля, их разрешение в сравнении с передачей сигнала в стандартах видео РАL и NТSС ниже. Проводные лучше защищены от помех, но требуют прокладки кабеля через весь салон. Провода для инсталляции должны соответствовать параметрам бортовой сети, готовые наборы продаются обычно в комплекте с камерой.

Необходимые инструменты

  • Дрель (шуруповёрт) с саморезами.
  • Комплект проводов.
  • Паяльник.

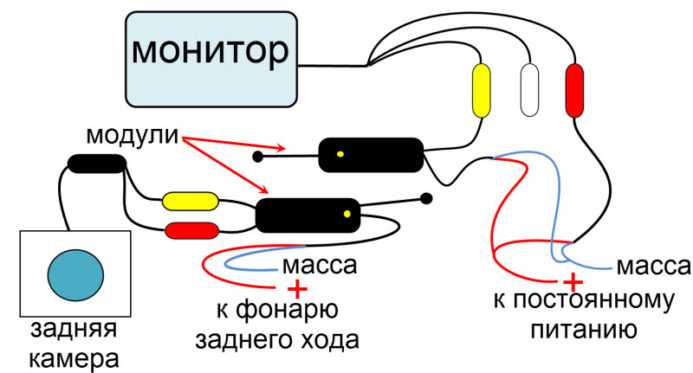

После того, как выбрано место установки, внимательно изучают схему подключения и подготавливают места прокладки проводов. При этом обращают внимание на защищённость от попадания влаги, перетирания на стыках багажника.

Пошаговая инструкция

  1. Камеру устанавливают на подготовленное место, не закрепляя до завершения подключения и настройки обзора.

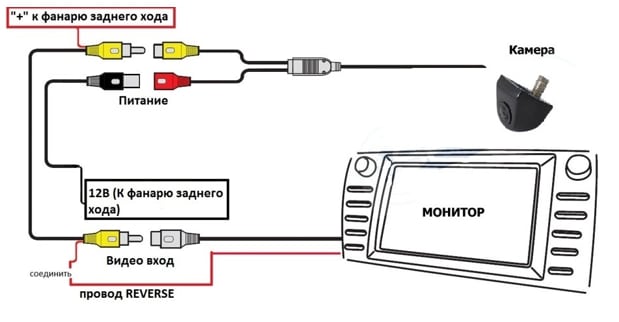

  2. Прокладывают кабеля согласно схеме подключения: отрицательный провод крепят «на массу», надёжно зафиксировав его с внутренней части кузова с помощью болтового соединения.
  3. Положительный вывод «запитывают» от фонаря заднего хода (при включении задней передачи камера включается) и тянут провод через багажное отделение под обшивкой в салон.
  4. Подключают переходники «тюльпаны» к видео разъёмам RСA на головном устройстве.
  5. Места соединений изолируют и крепят хомутами.
  6. На выходе силового провода устанавливают предохранитель 10 Ампер.
  7. Включают систему парковки и настраивают обзорность, после чего закрепляют камеру на месте, обработав герметиком.

Ошибки при установке

  • Неправильное соединение проводов и разъёмов RCA – отсутствует изображение на мониторе.
  • Камера закреплена с нарушением угла обзора – невозможность настройки.
  • Плохое крепление «глазка» устройства – настройки сбиваются после движения по неровностям.
  • Перетирание кабелей в местах изгибов (крышка багажника) – требуется установить дополнительный штроб (силикон, резина).
  • Неправильный монтаж провода на «массу» (заземление) – короткие замыкания, отказ, перегорание предохранителя.
  • Несовместимые стандарты видео РАL или NТSС на мониторе.
  • Некорректный подбор типа матрицы и разрешения (невозможность воспроизвести качество на подключенном дисплее) – размытая картинка плохого качества.

Как установить камеру заднего вида на автомобиль своими руками: видео

Монтаж систем видеонаблюдения для автомобиля

Видеонаблюдение в автомобиле – очень важная деталь, которая значительно повысит показатели безопасности. Это касается не только простого видеорегистратора, но даже он способен спасти жизнь в критическом случае. Поэтому к процессу нужно подходить с большой ответственностью. Скрытое видеонаблюдение в автомобиле способно помочь вам найти вора, которые забрал вашу магнитолу или хулигана, который побил фары.

Какие требования к системе видеонаблюдения?

Установка видеонаблюдения в автомобиль – длительный и сложный процесс, который должен выполняться профессионалами. Многие компании предоставляют такую услугу, но не у всех есть деньги. Да и некоторые владельцы обладают достаточным количеством знаний для того, чтобы справиться с этой задачей самому. Стоит ли идти на такую авантюру? Несомненно, ведь здесь нет ничего сложного.

Читать еще:  Почему плохо дует печка ланосе

Есть определенные требования ко всей системе видеонаблюдения, которые касаются каждого водителя:

  1. Запись должна продолжаться более суток, цикличность процесса также присутствует;
  2. Автоматический фокус на движимых объектах;
  3. Настройка зума;
  4. Камеры должны быть чувствительными к свету, чтобы давать четкую картинку и хорошо работать в сумерках, реагировать на перепады;
  5. Все камеры должны предоставлять обзор во все стороны;
  6. Система видеонаблюдения для автомобиля должна быть надежной, работоспособной даже при повышенной влажности и перепадах температур;
  7. Зачастую системы создаются скрытыми, то есть вор их не видит. Но иногда лучше сделать их как можно более явными, чтобы отбить у преступника желание проникать внутрь;
  8. Эксплуатация должна быть легкой и доступной;
  9. Хозяин может просмотреть видео в любой момент, камера должна поддерживать основным кодеки и может быть передана на любые носители.

Видеонаблюдение в автомобиль должно быть установлено качественно, иначе система просто будет работать неправильно. Вашему имуществу будут наносить урон, а толку от камер не будет. Выход только один – предоставить все вышеперечисленные условия вашей системе.

Основные правила при установке

Установить видеонаблюдение в машину легко, но нужно знать несколько правил. Видеорегистратор с монитором монтируются так, чтобы в случае аварии, они не вылетели со своих креплений.

Ни одна из камер не должна заслонять обзор во время езды. Не нужно делать много отверстий во время установки системы, ведь со временем она может не понадобиться, а это сильно скажется на салоне.

Никогда не стоит устанавливать крепление рядом с отсеками подушек безопасности. Также камера не должна закрывать отсеки отопительной системы. Чтобы вы видели все четко и правильно, убедитесь, что ничего не заслоняет обзор камерам. Должна быть превосходная видимость. Что касается заметности камер извне – тут все наоборот, она должна быть минимальной.

Что нужно для полноценной системы?

  1. Начнем с основного – видеорегистратора. Для вышеперечисленных целей лучшей моделью будет Best DVR-403 Mobile-S, которая прекрасно защищена от ударов и вибрации, может работать при невероятно низких и высоких температурах. Данный регистратор может подключаться к четырем дополнительным камерам. M-JPEG – кодек, который позволяет хозяину просматривать покадровое изображение. Также есть ЮСБ, которое легко сможет передать информацию на флешку;
  2. Теперь необходима курсовая камера, идеальный вариант модель M-811B2. Производителем выступает компания SONY, имеет отличное качество, цветное, а также автоматический баланс белого и компенсацию встречной засветки. Угол обзора ставим 640, место в системе видеонаблюдения – спереди;
  3. KPC-S190 будет камерой для заднего вида. Изображение не хуже чем на прошлом варианте, то есть имеет видеостандарт PAL при уровне в 420 Твл. В обеих камерах есть специальные объективы, которые могут менять углы обзора;
  4. PROLOGY HDTV 707S – прекрасный телевизор для автомобиля, которые имеет все необходимые видеовходы, к примеру, RCA. Именно он позволит вам просматривать все видеозаписи, не выходя из машины, а также передавать их на другие носители. Является переносным. В диагонали составляет всего 17 сантиметров и не занимает много места.

Мы привели в пример идеальную систему наблюдения как за происходящим извне, так и за салоном. Если данные модели вам не по карману, то главное отталкиваться от характеристик и расположению, правил создания самой системы. Использовать можно любые камеры и мониторы.

Как самостоятельно установить камеру заднего вида на автомобиль

Парковочная камера, позволяет более точно припарковать автомобиль. Это техническое средство, важно использовать неопытным водителям, так они смогут контролировать пространство, находящееся позади авто. Однако такая камера штатно устанавливается на модели премиум-класса, или на некоторые автомобили в комплектации «люкс». Если на авто не установлена камера, то многие водители самостоятельно монтируют прибор. Однако этот процесс имеет свои нюансы, которые надо учитывать при установке парковочной камеры.

Как правильно выбрать камеру заднего вида?

При выборе камеры заднего вида, надо учитывать следующие факторы:

  • Резкие температурные перепады. Камера, устанавливаемая на автомобиль, должна стабильно функционировать в диапазоне температур от -65 до +65 градусов Цельсия.
  • Транспортное средство будет эксплуатироваться в условиях повышенной влаги, пыли или грязи. Камера должна быть защищена от воздействия этих негативных факторов окружающей среды. Для того чтобы выбранный прибор смог функционировать в экстремальных условиях, он должен обладать защитой от пыли и влаги. Так, рекомендуется устанавливать камеры, имеющие индекс защиты IP 66, IP67, и IP В индексе, первое число показывает уровень защиты от пыли, второе – от влаги. Камеры, имеющие уровень защиты IP68, способны работать под водой.
  • Угол обзора выбранной камеры должен варьироваться в диапазоне от 120 до 170 градусов.
  • Желательно остановить свой выбор на приобретении парковочной камеры, способной передавать цветное изображение. Кроме того, она должна накладывать на изображение парковочные линии.
  • Камера должна неплохо функционировать в темноте, как правило, того освещения, которое исходит от ламп подсветки номерного знака, или же от противотуманных фар, хватает для передачи четкого изображения на монитор.

В черно-белом цвете трудно воспринимать информацию с изображения, которое поступает с камеры. Отсутствие парковочных линий лишает возможности оценить реальное расстояние до препятствия. В таком случае, парковочная камера, по сути, становится бесполезным аксессуаром.

Учитывая вышеописанные факторы, можно приобрести по-настоящему качественную камеру, которая прослужит довольно долгое время, и будет эффективным помощником. Однако при покупке важно обращать внимание и на дизайн камеры, углы обзора, и тип крепления технического средства.

Слишком широкие углы обзора приведут к возникновению сильного искажения изображения, и появления эффекта «рыбий глаз.

Существуют штатные камеры, которые производятся под ту или иную модель автомобиля, врезные (камера врезается в задний бампер), универсальные, и камеры, расположенные в рамке номерного знака.

При выборе камеры необходимо учитывать, как она будет выглядеть на транспортном средстве, придется ли сверлить в кузове или бампере отверстия, и будет ли камера заметна посторонним (если прикрепить устройство таким образом, что оно будет видно, то возникает высокая вероятность кражи этого недешевого оборудования).

Куда установить?

Чаще всего, камеру заднего вида устанавливают или на бампер автомобиля, или в ляду подсветки номерного знака. Однако, в зависимости от типа камеры, она может устанавливаться на некоторые кузовные элементы и даже монтироваться в рамку номерного знака.

Штатные камеры, которые можно купить для установки на конкретную модель автомобиля, уже «оснащены» механизмом крепления. Водителю остается лишь плотно зафиксировать устройство, и осуществить необходимые настройки. Если по каким-либо причинам, приобрести штатное устройство не удалось, то можно установить врезную или универсальную камеру. Они крепятся на бампер или на подсветку номерного знака. К их преимуществам можно отнести простоту установки, ну а недостатком является необходимость сверлить отверстия в кузове или же в бампере транспортного средства.

Читать еще:  Сколько ампер потребляет стартер при запуске автомобиля

Как правило, универсальная камера довольно заметна, особенно если устанавливается на крышку багажника. При таком монтаже надо помнить о том, что парковочную камеру могут украсть. Рекомендуется устанавливать камеру в неприметные места, для того, чтобы она не стала легкой добычей злоумышленников.

Также некоторые водители, для того чтобы обезопасить камеру от воздействия негативных факторов окружающей среды, или же для защиты от воров, устанавливают в салон автомобиля, и крепят на заднем стекле. Такой вид крепежа нельзя считать эффективным, так как информация, выводимая на монитор, будет неполной, что сводит целесообразность использования такой камеры к нулю.

Подготовка к установке

После того как было выбрано место монтажа, необходимо подготовить транспортное средство к установке. Нужно снять обшивку багажного отделения, и найти заглушки, которые позволят аккуратно проложить кабель в салон транспортного средства. Также стоит понимать, что монтаж камеры заднего вида, подразумевает снятие некоторых элементов салона, а также частичный разбор передней панели. В некоторых случаях, придется демонтировать мультимедийную систему для того, чтобы установить и настроить камеру заднего вида.

В случае использования беспроводных парковочных камер, можно обойтись «малой кровью». Нужно будет лишь снять обшивку багажника и торпеду авто, и отыскать место для установки радиомодулей.

Важно! При демонтаже элементов салона, и снятии обшивки багажника, важно соблюдать особую осторожность, велика вероятность поломки клипс и защелок, а это приведет к нарушению герметизации салона, люфтам и скрипам.

Процесс установки

После завершения подготовительных работ можно приступать непосредственно к установке парковочной камеры. Для осуществления монтажа необходимо обзавестись:

  1. Дрелью.
  2. Отвертками.
  3. Паяльником, припоем и проводами.

Весь процесс можно осуществить в три этапа. Первым этапом станет монтаж глазка камеры. Если транспортное средство оснащено штатными местами для установки, то нужно демонтировать пластиковые заглушки, и установить устройство. Если мест для крепления не предусмотрено, то с помощью дрели в бампере сверлится отверстие, и туда устанавливается камера. Для фиксации прибора, его крепят с помощью клея.

Второй этап подразумевает прокладку «коммуникаций». Провода «пускают» по багажнику. Изначально подсоединяется отрицательный кабель к автомобильному кузову (его можно прикрепить посредством небольшого болтика). Однако чтобы контакт был хорошим, место крепления надо очистить от ржавчины и грязи. «Положительный» кабель присоединяется к проводу задней фары. Это позволит автоматически включать камеру заднего вида при использовании задней скорости. Далее кабель проводится в переднюю часть салона. При необходимости провод удлиняют. После, его нужно закрепить под прошивкой.

Третьим этапом станет подключение кабелей камеры к монитору, к навигатору или же магнитоле. Эта операция выполняется с помощью переходников. Сам же монитор можно закрепить посредством использования двустороннего скотча. Также после подключения следует проверить работу камеры, и настроить ее должным образом.

Важно! Все действия по установке камеры, осуществляются с выключенным аккумулятором.

Вывод изображения с камеры на экран магнитолы и навигатора

Если камера не оснащается комплектным монитором, или же есть необходимость подключения к магнитоле, то ее придется демонтировать. Так водитель получит доступ к задним разъемам устройства. Кабели, проведенные в салон автомобиля, нужно подключить в соответствующие разъемы на магнитоле (если их нет, то нужно воспользоваться специальными переходниками). Для подключения беспроводных модулей также нужно воспользоваться переходниками. Один устанавливается на камеру, а другой ставится на магнитолу.

Подсоединение камеры к навигатору практически аналогично подключению к магнитоле. Для «коннектинга» используются тюльпаны.

Вывод изображения на дисплей планшетного компьютера или мобильного телефона

Для того чтобы получить изображение с камеры на телефон или планшетный компьютер, парковочную камеру оснащают Wi-Fi модулем. На мобильных устройствах создается защищенное подключение, а изображение будет появляться при включении заднего хода.

В заключение

Выбор и установка камеры заднего вида – операции, которые следует выполнять с особой тщательностью. От выбора парковочной камеры зависит качество изображения и информативность. Кроме того, выбирая устройство, нужно учитывать негативное воздействие окружающей среды, которому будет подвергаться камера. Что касается монтажа, то нужно верно выбрать место, чтобы камера была неприметной, но при этом обзор оставался хорошим. Установку необходимо проводить аккуратно, так как велик риск повредить прочие узлы и агрегаты автомобиля, что выльется в дорогостоящий ремонт. При правильном выборе камеры, и качественной установке, этот прибор действительно способен помочь уверенно осуществлять парковку, и быть спокойным за пространство позади автомобиля.

На видеоролике показан процесс монтажа парковочной камеры на примере автомобиля Mazda. В видео описываются все процессы монтажа устройства, начиная с выбора места для установки, и заканчивая настройкой и проверкой работоспособности системы.

Видеонаблюдение для автомобиля: функции, характеристики, установка

Качественная правильно установленная в автомобиле система видеонаблюдения способна существенно облегчить жизнь автолюбителю, и избавить его от множества неприятностей и финансовых трат. Преимущества очевидны:

Автоинспекторы как огня боятся видеокамер, ее наличие позволит более уверенно разговаривать с представителем ГИБДД на предмет предполагаемого нарушения правил и «решения вопроса на месте».

Содержание:

В случае автоподставы информация, полученная с авторегистратора, может быть успешно использована в суде, видео будет служить доказательством в восстановлении событий при ДТП.

Контроль над ситуацией в салоне, особенно пригодится таксистам. Камера установленная сзади обеспечит дополнительную безопасность и удобство при парковке;

Подключение видеорегистратора к GSM сети даст дополнительный уровень «антиугонной» безопасности.

Требования к системе видеонаблюдения для автомобиля


Продолжительность видеозаписи не менее одного дня и цикличность процесса записи. Автоматический фокус и возможность настройки зума на максимальное приближение даст преимущество при обгоне.

Светочувствительность камер должна давать качественную картинку в сумерках и быстром перепаде яркости освещения. Установка камер должна обеспечивать круговой обзор, а на снятом видео должны отображаться дата и время.

Легкий доступ к информации и стандартные кодеки для возможности быстрого просмотра на месте и перезаписи на другие носители: Cd, DVD, Flash и USB карты памяти.

Возможность монтажа системы аудиозаписи в салоне. Желательно иметь активный микрофон у места водителя, направленный на предполагаемое место нахождение инспектора при остановке.


Существует множество готовых решений по видеонаблюдению, которые выпускаются компаниями: SAMSUNG, D-link , Panasonic, InterVision, Axis, Atis, Smartec, Evidence, Vision Аvtech, Rainbow, Infinity, Dahua, Optivision, Qtum, DV-Tech, Brickcom, Lightwell, LuxRiot и множество других.

Сервер видеонаблюдения — самая главная часть охранной видеосистемы, или как ее еще называют CCTV. Подробнее о серверах видеонаблюдения читайте на нашем сайте.

Читать еще:  Опель астра замена лампы ближнего света видео

Надежность и работоспособность системы при высокой влажности и широком диапазоне температур и быть малочувствительным к вибрациям.

Установка видеонаблюдения в автомобиле должна быть по возможности скрытной, а эксплуатация должна быть легкой и безопасной.

Правила монтажа


Видеорегистратор и монитор должны быть установлены так, чтобы в случае ДТП не сорвались с креплений и не представляли опасности для водителя и пассажиров.

Камеры не должны мешать обзору водителя.

Установка оборудования должна происходить так, чтобы избежать лишних отверстий в панелях и обшивке салона, не исключено, что систему придется модернизировать или демонтировать.

Абсолютно исключена установка креплений на крышках отсеков подушек безопасности или рядом с ними.

Элементы видеонаблюдения не должны закрывать технические отверстия отопительной системы.

Перед объективами камер или в зоне их обзора не должно быть посторонних предметов или наклеек снижающих видимость.

Вся система должна иметь минимальную видимость извне.

Структура системы видеонаблюдения для автомобиля


Best DVR-403 Mobile-S

Видеорегистратор – ключевая часть всей системы, выполняет основные функции по записи, обработке и воспроизведении информации поступающей из камер.

Устройство обладает высокой степенью защищенности от вибрации и ударов. Рабочие температуры от -30 0 С до +50 0 С.

Способен подавать питание на камеры со стабилизационного выхода +12В. К видеорегистратору можно подключить 4 камеры через BNC – разъемы и один микрофон через RCA вход. Используемый кодек сжатия M-JPEG дает возможность покадрового просмотра изображения. Качество изображения на мониторе 720х576 Pic.

Запись может вестись в двух уровнях качества 640х272 Pic и 320х136 Pic при скорости 25 к/сек, которую нужно разбить на 4 канала поступления информации.

На лицевой панели находится USB выход, который служит для передачи данных на флешку. Устройство комплектуется 2,5” SATA 1х750 Gb HDD диском, который при минимальном качестве изображения способен сохранять информацию до месяца с одной камеры.

Что касается электромеханических HDD дисков, то их срок эксплуатации по отечественным дорогам ограничен несколькими годами. Чтобы избежать постоянных замен, можно приобрести SSD-накопитель, который не имеет механических движущихся элементов.

M-811B2 – курсовая камера.

1/3« CCD матрица компании SONY позволяет камере снимать цветное изображение качеством до 420 Твл в видеостандарте PAL. Главный параметр, по которому следует выбирать курсовую камеру, это автоматический баланс белого и компенсация встречной засветки.

Без этого при светочувствительности не менее 0,5 Лкс, в ночное время ее использование будет бесполезно. Еще одна важная величина – это угол обзора по горизонтали. Нужно подобрать его таким образом, чтобы с места установки было видно весь капот автомобиля.

В данном случае это 640. Камера имеет герметичный корпус с уровнем защищенности IP66.

Оборудована цветной 1.4« CCD матрицей компании SHARP.

Качество изображения по видеостандарту PAL на уровне 420Твл, при светочувствительности в 1 Лкс. Степень защиты IP54.

Обе камеры оборудованы объективами, которые можно сменить для изменения угла обзора.

Устройства имеют высокую надежность и могут эксплуатироваться при температуре оп -40 0 С до +50 0 С.

Для съемки внутри салона вполне достаточно черно-белой камеры. Тем более, что ее светочувствительность гораздо выше сем у цветных и составляет 0,05 Лкс.

CCD матрица 1/3 « производителя SONY способна передавать изображение с качеством 420Твл, что соответствует 500х582 Pic.

Чувствительность микрофона для автомобильной системы видеонаблюдения можно выбирать не очень высокую. Для этого вполне подойдет МКУ-3П.

Преимущество представленной модели в возможности ручной регулировки усиления сигнала, которая происходит благодаря встроенному потенциометру.

Коэффициент усиления можно настроить в широком диапазоне от 5 до 300 единиц.

Для отображения данных подойдет любой автомобильный телевизор, имеющий видеовход RCA, например, PROLOGY HDTV-707S.

Переносной ЖК телевизор, обеспечивающий прием изображения в форматах PAL, SECAM, NTSC. Имеет 2 RCA видео входа и один аудиовход.

Питание от сети постоянного тока в 12 В, в комплекте блок питания от прикуривателя.

Диагональ 178 мм.

Готовые наборы систем видеонаблюдения для установки в автомобиль


Существует целый ряд устройств, которые были выпущены автопроизводителями для конкретных модельных рядов или даже отдельных моделей автомобилей.

Эти устройства, как правило, имеют совместимый с модельным рядом авто дизайн широкий набор функциональных возможностей и высокие технические характеристики, которые не ограничиваются только системой видеонаблюдения.

HD Vehicle DVR – очень бюджетный вариант

Комплектация набора минимальная: крепление на стекло, подставка для крепления на плоскости, кабель питания от прикуривателя, кабель для передачи данных USB – Mini USB, диск с драйверами.

Видеоинформация в качестве 1280х720 со скоростью 30к/сек пишется на MicroSD но только 6 класса. Фотографии делаются 5 MPic матрицей с разрешением 2560х1920.

К сожалению, на этом функционал устройства заканчивается. Настроек записи практически нет, все видеоролики пишутся по 2 мин, с 2 сек. перерывами. Ночной режим включается вручную.

Еще более неудобна настройка времени, она регламентируется TXT файлом, который нужно самому записать на MicroSD.

Но при всех недостатках весьма демократичная цена делает устройство весьма популярным.

Texet TN-525HD DVR – все в одном

Если предыдущая модель функционально была заточена только под видеосъемку, то это устройство имеет несколько направлений применения.

Устройство работает под ОС Windows CE 6.0 и имеет 4 Гб встроенной памяти. Имеется 2 слота для карт памяти до 32 ГБ, один из них используется для записи информации с видеорегистратора.

Видеорегистратор имеет 1/4« CMOS матрицу и встроенный кодек M-JPEG, который обрабатывает изображения качеством 1280×720 при 30к/сек.

Поворот корпуса камеры возможен на 270 0 , а угол обзора до 120 0 . специальная программа синхронизирует устройство с ПК и может показать, кроме времени и даты, координаты места на карте где был отснят видеоматериал.


Ограничения в вертикальном разрешении сигнала, которые налагаются на аналоговые камеры стандартами PAL или NTSC не действуют в отношении IP камер. О том, как выбрать IP камеру видеонаблюдения читайте на нашем сайте.

Учитывая широкий спектр факторов, влияющих на аппаратуру видеозаписи и передачи сигнала, производители разработали множество моделей устройств для оптимальной эксплуатации в различных условиях. Подробнее о сетевых IP камерах читайте в этой статье.

Имеется встроенный детектор удара — G-sensor, информация с которого так же появляется на отснятом материале в момент срабатывания.

Устройство авто видеонаблюдения очень полезная во всех отношениях вещь, но более всего она дисциплинирует самого водителя, что обеспечивает дополнительную безопасность на дороге.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
