Смазка шкворней уаз буханка

Содержание

Замена шкворней на УАЗ Буханка своими руками. Вечные расходники

При сложных, да и не только дорожных условиях может потребоваться замена шкворней на УАЗ Буханка своими руками. При нормальной эксплуатации в условиях слабого бездорожья, эти элементы автомобиля могут ходить практически вечно. Но если ваша машина регулярно используется для жесткого бездорожья, то вопрос замены шкворней это дело времени.

На практике сделать это не так уж и сложно. Достаточно знать некоторые особенности процесса. Важно придерживаться правильного алгоритма работы.

Содержание

Выбор

Замена шкворней на УАЗ Буханка своими руками, начинается с выбора деталей. Сейчас, помимо стандартных шкворней можно найти и роликовые. В них устанавливается подшипник. Конкретный выбор зависит от предполагаемых условий эксплуатации. Если вы ездите в основном по грунтовым дорогам, практически не посещая серьезную грязь, то можно взять роликово-подшипниковые. При эксплуатации уазика на лесных дорогах с обилием грязи, лучше ставить стандартные. Они намного надежнее.

При покупке следует обращать внимание на упаковку детали. Помимо логотипа и названия детали здесь должен присутствовать адрес производителя.

Замена

Перед началом работ следует вывесить передний мост на домкратах. Для этого можно использовать подкатной домкрат. Подняв машину, нужно установить под мост подставку и немного приспустить домкрат. Делается это на случай проблем с домкратом, чтобы не допустить падение машины. Также нужно слить трансмиссионное масло из моста.

Начинать работу следует со снятия тормозного суппорта. Заодно снимают тормозной щит. Они будут мешать при снятии шкворня. Но все же можно обойтись и без этого. Просто некоторые процедуры окажутся чуть более сложными. Заключительным этапом является снятие рулевого наконечника и выворачивание масленки.

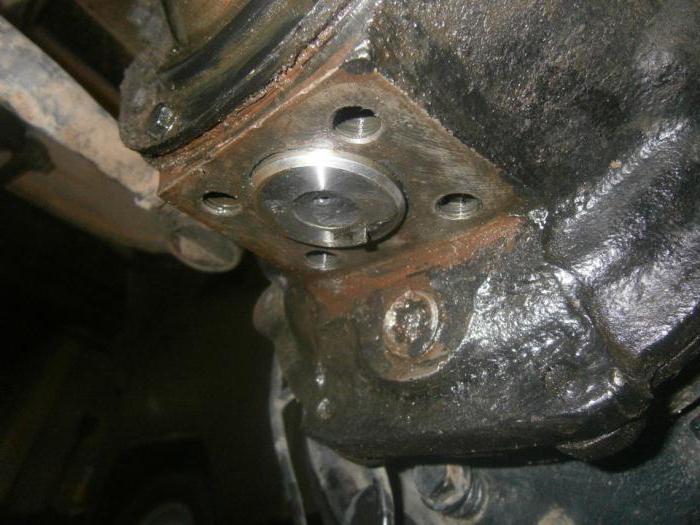

После этого можно приступить к демонтажу шкворня. Этот процесс мы рассмотрим на обычном шкворне. Для этого аккуратно вкручиваем в шкворень болт. Подойдет диаметром М10. Потом следует вытянуть шкворень поддев его за шляпку. Если это не помогает, то можно попробовать следующий способ. Берется стальная пластина, она крепится неподвижно над шкворнем, в ней проделывают отверстие М10, через него соответствующий болт вкручивается в шкворень. Под пластиной на него наживляют пару гаек. Путем их закручивания шкворень поднимается к пластине.

Следующим шагом является вытаскивание шайбы и выпрессовка втулки. С первым шагом (шайбой) проблем не возникает, а вот с втулкой придется повозиться. Сидит она на посадочном месте достаточно плотно. Поэтому нужно найти способ нарушить замок, и хоть немного отжать втулку. Наиболее удобно сделать это с помощью заточенного гвоздя. Желательно начинать работу со стороны замка. Нужно подсовывать гвоздь под втулку и немного ее отжимать, делается это по кругу. До тех пор, пока не получится вытащить этот элемент с помощью пассатижей.

После вытаскивания втулки внутренняя часть тщательно промывается бензином. Обязательно удаляется старая смазка и грязь. После этого внутрь закладывается свежая смазка. Идеально для этих целей подходит литол. После этого ставится новая втулка. Устанавливают, новый шкворень, аккуратно забивая его на место. Делать это лучше через деревянную плашку. Не стоит загонять деталь полностью. Не забывайте, что к нему крепятся рулевые наконечники, поэтому нужно обеспечить надежность крепления.

Если шкворень идет туго, с характерным звуком, похожим на звук наковальни, скорее всего он, установлен неправильно и перекошен. Вытащите шкворень и установите его на место снова. Только будьте внимательны. Перекос можно вызвать и неправильными ударами молотка. Далее все собирается в обратном порядке.

Регулировка

После установки шкворней необходимо отрегулировать рулевое управление. Иначе могут наблюдаться проблемы с управлением, а также автомобиль может начать есть переднюю резину. Поэтому уделите внимание правильной регулировке. Желательно обратиться за помощью, ну или хотя бы за советом к опытному человеку, который уже знаком с такой работой.

Производится настройка с помощью прокладок. Начать следует с верхнего шкворня. Для обычной детали требуется 4 штуки по 0,5 мм, для роликоподшипникового лучше использовать 5 штук. После затяжки производим небольшую поездку. Если нагрелось колесо, то количество прокладок нужно снизить, если греется шкворень, то наоборот нужно подложить дополнительные.

Заключение

От состояния шкворня зависит управляемость автомобиля. При его повреждении водитель ощущает достаточно сильные удары по рулю. Вместе с тем замена шкворней на УАЗ Буханка своими руками, по силам даже начинающему водителю. Для этого не требуется особых знаний и навыков. Но все-таки желательно привлечь к работе человека уже имеющего подобный опыт.

Читать еще:  Схема заднего хода калина

Устройство и замена шкворней на уаз буханка

Шкворень — стержень, образующий шарнирное соединение поворотного кулака и шаровой опоры поворотного кулака переднего моста полноприводных автомобилей марки УАЗ. Шкворни являются частью механизма, позволяющего управляемым колесам совершать отклонения без потери потока крутящего момента.

Шкворни УАЗа выполняют следующие функции:

  • выполняют роль осей, вокруг которых может качаться поворотный кулак;
  • выступают в роли соединительных компонентов, объединяющих поворотный кулак и шаровую опору в единую систему;
  • берут на себя роль несущего компонента, обеспечивающего жесткость шкворневого узла, а также воспринимающего моменты силы от поворотного кулака и передающего их на балку моста во время движения автомобиля.

Виды шкворней автомобилей УАЗ

На автомобили марки УАЗ в разные годы устанавливались различные виды шкворней:

  • Т-образные цилиндрические с вращением в бронзовой (пластиковой) втулке (мост типа Тимкен);
  • составные с вращением в шаре;
  • составные подшипниковые с вращением на коническом подшипнике;
  • цилиндроконические со сферической опорой и вращением в бронзовом сферическом вкладыше (мост типа «Спайсер»).

Так как УАЗ «Буханка» выпускается уже много десятилетий, то за это время виды устанавливаемых на модель шкворней также поменялись. Классическим решением для УАЗ-452 является Т-образный шкворень с вращением в бронзовой втулке. Современные УАЗ-3741 выпускаются в модификациях мостов типа «Спайсер» и подшипниковыми шкворнями. Поэтому в дальнейшем будет уделено внимание обоим видам шкворней «буханки».

Устройство шкворней УАЗ «Буханки»

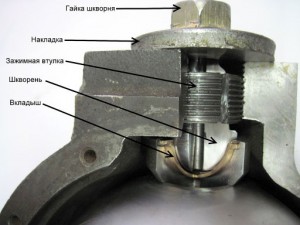

Конструкция Т-образных шкворней представляет собой сочетание двух цилиндров различного диаметра, выточенное из единой заготовки. На торце верхнего цилиндра большего диаметра выточены два канала для установки стопорного штифта и пресс-масленки. На торце нижней части меньшего диаметра выточен кольцевой канал для распределения смазки. Также в шкворне предусмотрен сквозной канал для смазки всей детали целиком.

Широкой частью шкворень запрессован в корпус поворотного кулака и зафиксирован стальной накладкой, его проворачивание во время движение предотвращается штифтом. Узкой часть шкворень устанавливается в бронзовую (пластиковую) втулку, запрессованную в шаровую опору. Размер втулки предусматривает возможность беспрепятственного проворота шкворня. Между корпусом шаровой опоры и широкой частью шкворня размещаются металлические прокладки, осуществляющие центровку всего узла.

Принцип работы Т-образного шкворня следующий: при выполнении маневра поворотный кулак отклоняется от среднего положения, оба шкворня проворачиваются в бронзовых втулках, запрессованных в корпусах шаровых опор. Во время поворота смазка из канала шкворня попадает в кольцевидную выточку нижней части детали и распределяется в пространстве между втулкой и шкворнем, что снижает трение деталей и сокращает их износ.

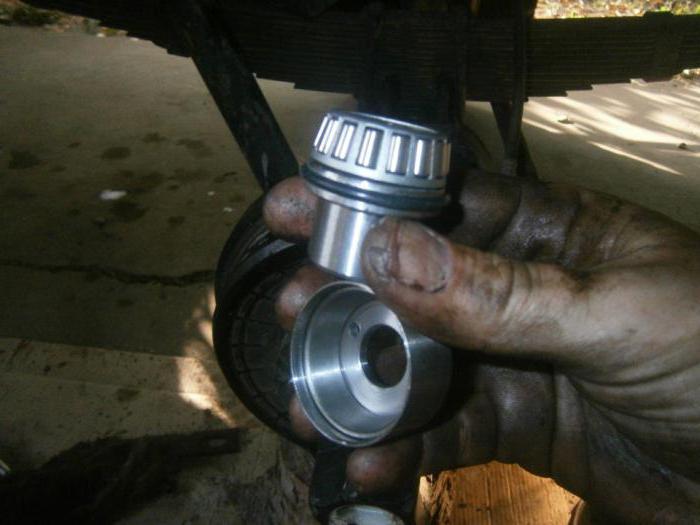

Конструкция в виде шкворня с подшипником является достаточно сложной. Такой шкворень состоит из трех деталей: нижней половины, на которую запрессовывается конический подшипник, а также обоймы подшипника, которая запрессовывается в корпус поворотного кулака. В обойме подшипника предусмотрены каналы: центральный для установки пресс-масленки и боковой для установки штифта.

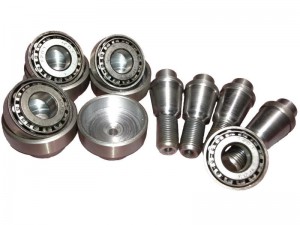

Конструкция шкворня с коническими подшипниками обеспечивает повышенную устойчивость к осевым нагрузкам. Работает шкворень с подшипниками просто: при повороте колеса обе половины детали проворачиваются на подшипнике, что позволяет значительно снизить силы трения, а следовательно, и снизить износ узла.

Выбор шкворней

Формально на оба типа мостов, встречающихся у УАЗ «Буханки» можно установить любую разновидность шкворней, в том числе составные или цилиндроконические. Однако основной выбор стоит между Т-образными и подшипниковыми шкворнями. Окончательное решение зависит в первую очередь от условий эксплуатации. Подшипниковый шкворень обеспечивает лучшую управляемость, устойчивость автомобиля к осевым нагрузкам, не требует частой проверки и подтяжки, имеет большой ресурс работы.

Однако если «буханку» придется эксплуатировать в условиях бездорожья, то лучше остановиться на проверенных временем Т-образных шкворнях. Такая конструкция отличается большей надежность и стойкостью к неблагоприятным условиям, не боится попадания воды, проще устанавливается и не требует дополнительных манипуляций при монтаже.

Демонтаж


Для демонтажа старого шкворня и установки нового понадобятся следующие инструменты и материалы:

  • ремонтный комплект шкворневого узла со специальным ключом для откручивания и закручивания регулировочной гайки шкворня;
  • прокладки на фланец ступичного узла (2 штуки);
  • смазка для высоконагруженных узлов;
  • пара домкратов, противооткатные упоры и страховочная автомобильная подставка либо подъемник;
  • баллонный ключ;
  • монтажка;
  • набор рожковых гаечных ключей;
  • набор фланцевых головок;
  • линейка или предпочтительней штангенциркуль;
  • молоток и отвертка;
  • смазочный шприц

Перед установкой шкворня необходимо демонтировать старую деталь. В идеале все манипуляции лучше делать на подъемнике, так как работа под вывешенным на домкратах автомобилем опасна.

Для демонтажа необходимо произвести следующие действия.

  1. Вывесить передний мост для получения доступа к переднему мосту.
  2. Слить трансмиссионное масло из моста.
  3. Снять тормозной щит, колодки и суппорт, поперечную рулевую гайку и рулевой наконечник. Также необходимо вывернуть масленку.
  4. Чтобы демонтировать старый шкворень, необходимо открутить ключом на 14 (13) пять болтов крепления поворотного кулака к картеру моста.
  5. В отверстие между фланцами нужно вставить отвертку и развести фланцы (для вставки можно забить отвертку молотком).
  6. Далее нужно вытащить поворотный узел вместе с полуосью и поставить его вертикально. В качестве подставки можно использовать снятое колесо либо затянуть поворотный узел в тисках слесарного стола.

Далее нужно переходить к непосредственному демонтажу шкворня с поворотного узла.

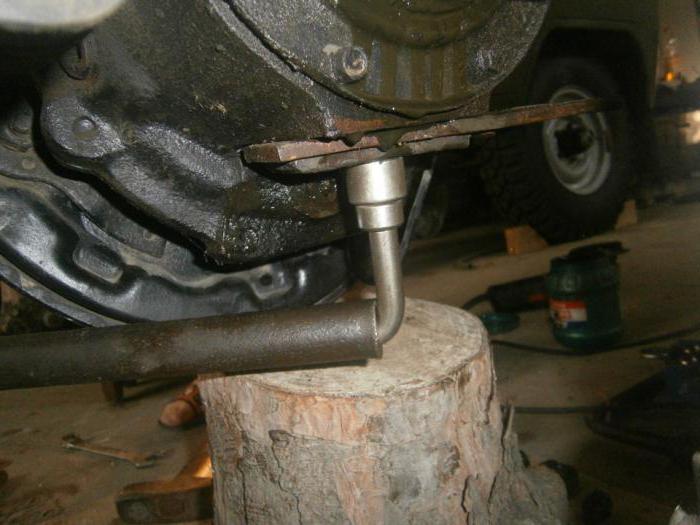

  1. Ключом на 24 необходимо отвернуть гайку крепления шкворня и снять накладку. Монтажное отверстие необходимо очистить от грязи и пыли.
  2. Штангенциркулем необходимо замерить расстояние от верхней кромки резьбовой части до регулировочной гайки. Показатель нужно записать — он пригодится при последующей установке нового шкворня.

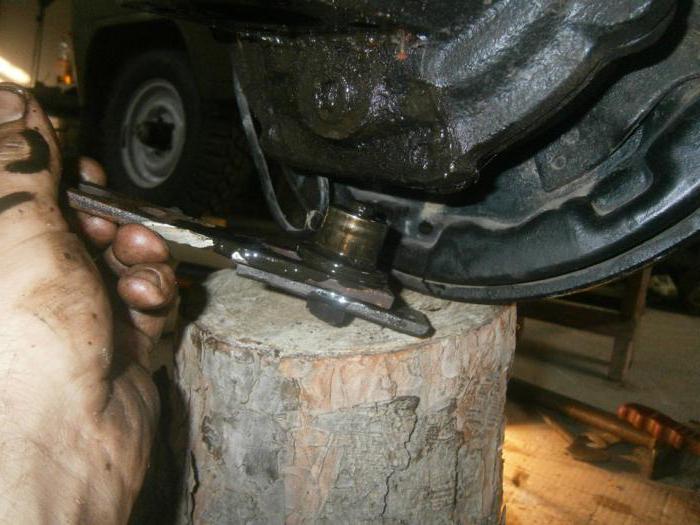

  3. Специальный ключом, идущим в ремкомплекте, нужно открутить зажимную втулку. Если гайка не поддается, то необходимо постучать по свободному концу шкворня молотком или обработать место крепления специальным аэрозолем.
  4. Далее нужно открутить гайки на сальнике переднего кулака и снять его, отделив ШРУС.
  5. Затем нужно снять отработавшие шкворни, удалить отверткой остатки вкладышей и обработать аэрозолем посадочные места вкладышей, очистив их от грязи и ржавчины.
Читать еще:  Фольксваген пассат б5 американец фото

Установка шкворней

Последовательность установки новых шкворней на «буханку» выглядит следующим образом.

  1. На посадочное место устанавливаются вкладыши таким образом, чтобы усики вкладышей и пазы в посадочном гнезде совпадали.
  2. Чтобы осадить вкладыш на место можно положить сверху старый шкворень и нанести несколько легких ударом молотком.
  3. Новые шкворни вставляются на место и фиксируются с помощью регулировочной гайки. Расстояние, на которое закручивается гайка, должно полностью совпадать со значениями, ранее измеренными с помощью штангенциркуля.
  4. Затем следует переходить к регулировке положения шкворня. Она очень важна, так как шкворень — узел не только за ходовой части, но и за рулевого управления автомобиля. Регулировка производится при помощи штангенциркуля, им нужно измерить расстояние от края отливки, куда ввернут шкворень, до сферической поверхности поворотного кулака, аналогично измеряется расстояние и с другой стороны — от шкворня до сферической поверхности. Расстояние с обеих сторон кулака должно быть одинаковым. При разности значений расстояние регулируется с помощью натяжения регулировочной гайки с одной стороны или ослабления гайки — с другой.
  5. После регулировки гайки нужно завернуть до упора, а затем ослабить на 1/6 оборота.
  6. Далее вкручиваются пресс-масленки, в которые с помощью смазочного шприца вливается смазка. Вливать необходимо до момента, пока смазка не начнет выходить из щелей.

Сборка поворотного узла производится в обратной последовательности. Поворотный узел с полуосью устанавливается на картер моста, монтируется ШРУС, устанавливаются рулевой наконечник, поперечная рулевая гайка, тормозной суппорт, колодки и тормозной щит. Затем устанавливается колесо.

Регулировка

После монтажа необходимо проверить моменты затяжки регулировочных гаек шкворней. Вывешенное колесо необходимо покачать в горизонтальной плоскости. Если чувствуется биение, то необходимо подтянуть регулировочные гайки. Подтягивать обе гайки нужно синхронно на аналогичное число оборотов.

Далее нужно проверить колесо в том режиме, в котором оно работает при поворотах. Если в покачивании колеса в горизонтальной плоскости вращение осуществляется с небольшим усилием, то регулировка установленных шкворней произведена правильно. Если вращение осуществляется с трудом, то гайки перетянуты. Ослабление перетянутых регулировочных гаек также производится синхронно на равное число оборотов.

После регулировки шкворней необходимо установить поперечную тягу. Далее можно снимать машину с подъемника или убирать страховочные подставки.

Смазку и регулировку установленных шкворней следует повторить через 500-600 километров пробега. Также процедуру лучше повторять после поездок по тяжелому бездорожью, при которых ходовая часть автомобиля работает в усиленных режимах.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Анализ применяемых смазок в поворотном кулаке Спайсер.

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение Ваксойл » Чт мар 30, 2017 09:34

Любой серьезный производитель запасной части для автомобиля, как правило прикладывает к ней инструкцию в которой описывает порядок монтажа, эксплуатации, ремонта и технического обслуживания изделия. Если изделие требует использования смазочного материала, то обязательно указывается рекомендуемый тип смазки. Что неудивительно, современная промышленность выпускает огромнейший ассортимент смазочных материалов, которые существенно отличаются по своим характеристикам и очень часто несут специфические свойства полезные для одного механизма и вредные для другого. Все мы, наверняка, знаем немало примеров, когда из-за использования неправильной смазки выводились из строя достаточно дорогостоящие изделия. Поэтому вопрос смазки является архиважным и к нам достаточно часто обращаются с вопросами о смазывании поворотных кулаков.

Налаживая серийный выпуск комплектов для ремонта шкворневого узла, мы тоже озаботились этим вопросом и чтобы не гадать на кофейной гуще обратились за ответом к представителям бийской науки. Недаром же наш город носит почетное звание города-наукограда и мы думаем, что наши ученые, в отличие от британских, могут дать правдивый ответ на любой вопрос.
Как обычно, академическая наука подошла к вопросу со всей серьезностью и провела исследования, результаты которых мы систематизировали и представляем на Ваш суд.

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение wert1234 » Вт сен 26, 2017 15:02

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение vadim20 » Вт сен 26, 2017 18:03

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение wert1234 » Вт сен 26, 2017 19:53

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение vadim20 » Вт сен 26, 2017 20:34

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение Стивен » Ср сен 27, 2017 10:39

Ваксойл писал(а): Любой серьезный производитель запасной части для автомобиля, как правило прикладывает к ней инструкцию в которой описывает порядок монтажа, эксплуатации, ремонта и технического обслуживания изделия. Если изделие требует использования смазочного материала, то обязательно указывается рекомендуемый тип смазки. Что неудивительно, современная промышленность выпускает огромнейший ассортимент смазочных материалов, которые существенно отличаются по своим характеристикам и очень часто несут специфические свойства полезные для одного механизма и вредные для другого. Все мы, наверняка, знаем немало примеров, когда из-за использования неправильной смазки выводились из строя достаточно дорогостоящие изделия. Поэтому вопрос смазки является архиважным и к нам достаточно часто обращаются с вопросами о смазывании поворотных кулаков.

Читать еще:  Снятие бампера шеви нива

Налаживая серийный выпуск комплектов для ремонта шкворневого узла, мы тоже озаботились этим вопросом и чтобы не гадать на кофейной гуще обратились за ответом к представителям бийской науки. Недаром же наш город носит почетное звание города-наукограда и мы думаем, что наши ученые, в отличие от британских, могут дать правдивый ответ на любой вопрос.
Как обычно, академическая наука подошла к вопросу со всей серьезностью и провела исследования, результаты которых мы систематизировали и представляем на Ваш суд.

Шкворень УАЗ: замена своими руками

Ходовая часть любого автомобиля подвергается серьезным нагрузкам. УАЗ не является исключением. Более того, некоторые из моделей берут под оффроуд, где нагрузки на подвеску увеличиваются в десятки раз. На любом УАЗе применена классическая схема подвески – шкворневая. Со временем эти элементы выходят из строя. Как определить их износ и заменить шкворни на УАЗе? Ответ узнаете в нашей сегодняшней статье.

Характеристика

Что такое шкворень? Это стержень шарнира поворотного соединения. Устанавливается на рулевой оси автомобиля. Шкворневой палец применяется для соединения кулака с балкой моста или несущими цапфами (в зависимости от конструкции). В случае с УАЗом, шкворень интегрирован в мост, который может являться ведущим при использовании полного привода.

Признаки неисправности

Симптомы поломки проявляются не сразу. Так, автомобилист заметит неравномерный износ шин.

  • Вывесить передний мост.
  • Проверить люфт колеса, не снимая его в радиальном и осевом направлении.
  • При износе шкворень УАЗа меняется на новый.

Также проверяют расстояние между балкой и кулаком. Зазор не должен превышать 0,2 миллиметра.

Почему шкворень УАЗа нужно менять вовремя?

При существенном износе возникает риск выхода из строя наконечников рулевых тяг, рессор и сайлентблоков. Самый опасный исход – заклинивание шкворня в одном направлении. Если это произойдет на скорости, возможны серьезные последствия.

Как заменить шкворни своими руками?

Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита – они нам будут мешать при замене шкворней на УАЗе.

Далее вкручиваем в шкворень болт на М10. Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина. Ее мы закрепляем над шкворнем и проделываем отверстие М10. Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем их.

При замене шкворня УАЗа важно полностью очистить старую втулку от смазки. Вместо нее закладывается новая. В качестве таковой используется «Литол-24». Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью – важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком. Если это произошло, шкворень достают наружу и запрессовывают по новой. Все остальные элементы собираются в обратной последовательности.

Регулировка шкворней УАЗа

Обязательным этапом после замены является регулировка рулевого управления. В противном случае могут возникнуть проблемы с жором резины и уводом автомобиля в сторону. Настройка делается при помощи прокладок. Начинают с верхнего шкворня. Для бронзового элемента используются 4 прокладки толщиной по 0,5 миллиметра каждая. Для роликоподшипникового – 5 с такой же толщиной. Далее затягиваем механизм и отправляемся на тест-драйв. Недопустимо, чтобы колесо нагревалось. Если это так, шкворень необходимо ослабить, снизив количество прокладок.

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

  • Подшипниковые.
  • На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

О шприцевании

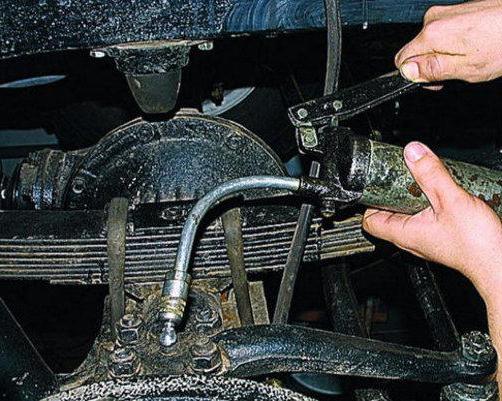

Так называют процедуру смазки втулок механизма. Производится она через пресс-масленки при помощи специализированного шприца. Внутрь последнего закладывается водостойкая смазка (например, «Литол-24»).

Как часто производить шприцевание шкворней? Такая процедура выполняется каждые 20 тысяч километров или раз в год. Эта простая профилактическая мера позволит продлить ресурс втулок и обеспечить более легкое вращение руля. Это заметно уже с первых метров дороги.

В заключение

Шкворень является одновременно элементом и ходовой части, и рулевого управления. Поэтому данный механизм нужно содержать в исправном состоянии. При значительной выработке владелец внедорожника УАЗ будет испытывать массу проблем, одна из которых – неравномерный износ протектора. Поэтому так важно вовремя диагностировать неисправность и производить техническое обслуживание (шприцевание шкворней).
