Зазоры клапанов ваз калина 8 клапанов

Содержание

Регулировка зазоров в приводе клапанов грм двигателя 1,6 л

Для компенсации теплового расширения стержня клапана между кулачком распределительного вала и толкателем клапана необходим зазор. Для впускных клапанов зазор должен составлять 0,15—0,25 мм, а для выпускных клапанов — 0,30-0,40 мм. Зазор задается подбором толщины регулировочных шайб. Шайбы устанавливаются в нишу, расположенную на толкателях сверху. Чтобы удобнее было извлекать шайбы, на верхних кромках толкателей сделаны пазы.

Размер шайбы нанесен на ее нерабочей поверхности.

Совет

Работу удобнее разделить на два этапа. Сначала измерить зазоры и рассчитать толщину новых шайб, а уже затем приобрести и установить новые шайбы.

Для выполнения работы потребуются:

— набор плоских щупов;

— микрометр (с пределом измерения 0—25 мм);

— приспособление для регулировки зазоров.

Проверку и регулировку зазоров выполняют только на холодном двигателе (при температуре около +20 -С).

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку головки блока цилиндров.

3. Снимаем переднюю крышку ремня привода ГРМ.

4. Медицинским шприцем или резиновой грушей удаляем остатки масла вокруг толкателей клапанов.

5. Устанавливаем приспособление для регулировки клапанов на шпильки головки блока цилиндров и закрепляем его гайками, которые крепили крышку головки блока цилиндров.

Существует несколько способов регулировки зазоров. Они отличаются порядком измерения зазоров у клапанов. В любом случае зазоры проверяются только при закрытых клапанах (их толкатели не поджаты кулачками распределительного вала). Если определить положение клапанов затруднительно, следует придерживаться приведенного ниже способа.

6. Вращая коленчатый вал по часовой стрелке, выставляем поршень первого цилиндра в положение БМТ такта сжатия.

Коленчатый вал можно вращать накидным ключом на 17 мм за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует снять нижнюю крышку картера сцепления (см. «Коробка передач — снятие и установка») .

7. Повернув вал из положения БМТ на угол 40—50° (на 3 зуба шкива распределительного вала), щупами соответствующих толщин определяем зазоры в приводе 1 и 3 клапанов (при счете по порядку от шкива распределительного вала).

Щуп номинальной толщины должен слегка защемляться в зазоре между кулачком распределительного вала и регулировочной шайбой толкателя.

8. Если зазор не соответствует норме, поворачиваем толкатель пазом к себе. Приспособлением утапливаем клапан, удерживая толкатель от вращения отверткой вставленной в паз. Фиксатором приспособления стопорим толкатель в нижнем положении.

9. Пинцетом извлекаем регулировочную шайбу.

Угол поворота коленчатого вала из положения ВМТ такта сжатия первого цилиндра, град.

Регулируем клапана на Лада Калина 8 клапанов своими руками

Вопрос с регулировкой тепловых зазоров является классическим: каждый должен уметь менять шайбы на толкателях 8-клапанника. Но есть «вредный совет», который относится к мотору ВАЗ-21116: дескать, для клапанов выпуска зазор лучше сделать равным 0,40, а допуск пусть составляет 0,05 мм. В действительности требования не поменялись со времён двигателя 11183: средние цифры должны равняться 0,20 и 0,35. Следуя «вредным советам», получают одно – мотор на холодную «стучит». И это – для значения 0,40! Его ещё надо суметь выставить, а может получиться и 0,45… И тогда 4 из 8 клапанов на Ладе Калине наша регулировка убьёт. Речь идёт о семействе Калина 2, где единственным 8-клапанником был мотор 21116.

Дальше приводится видео, где записан стук клапанов.

Все шаги по регулировке клапанов «от и до»

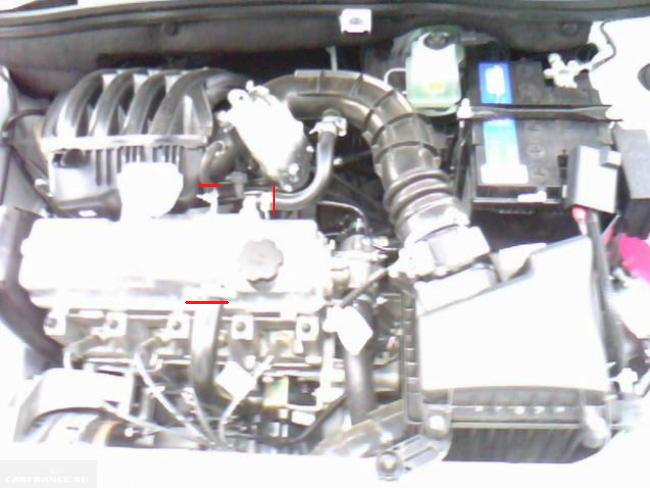

Сначала, взяв крестовую отвёртку, ослабляем хомуты на трёх подводящих шлангах. Эти шланги соединены с крышкой ГБЦ. Каждый хомут зажат крестовым винтом (см. фото).

Удаляем всё лишнее

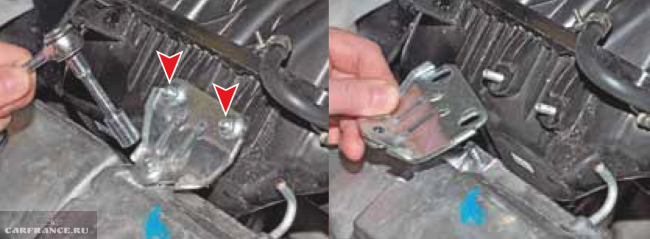

Отсоединив все шланги, можно снять кронштейн крепления ресивера. Понадобится торцовый ключ «на 10», чтобы выкрутить три гайки.

Вторая лишняя деталь – кронштейн

Если будут вывернуты даже шпильки – не беда, их можно закрутить обратно. Тем же ключом «на 10» откручиваются гайки на крышке.

Толкатели уже видны!

Под гайками находятся шайбы, которые важно не потерять.

На любом авто, в том числе на Ладе Калине, регулировку клапанов проводят так: вращают шкив коленвала, переводя распредвал в нужное положение. Шкив распредвала нужно открыть – для этого снимается кожух.

Подготовка к проверке

Ключом-шестигранником «на 6» откручивают крепёж верхней крышки. Число винтов здесь равно четырём.

Верхний кожух, закрывающий ремень ГРМ

Когда крышка снята, выполняют основное действие:

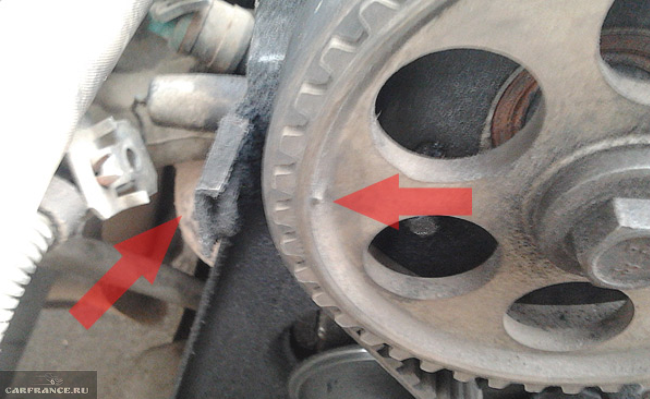

    За винт крепления шкива генератора нужно вращать коленвал, чтобы получить совмещение меток (см. фото). Понадобится ключ «на 17».

Шкив распределительного вала, метки

Проверяем зазоры, заменяем шайбы

Сейчас мы на Ладе Калине регулируем не 8 клапанов, а два. Зазор между шайбой и толкателем измеряют щупами ( фото 1 ). Для впускного клапана цифры должны составлять 0,20 мм, для клапана выпуска – 0,35 мм. Допуск составляет 0,05 мм.

Измерение и подготовка к замене

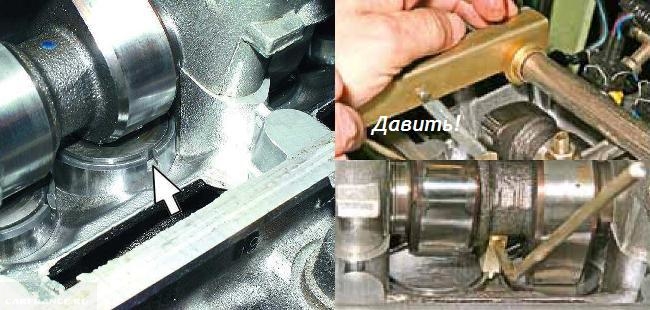

Если зазор не соответствует требуемому, к шпилькам прикручивают специальное устройство ( фото 2 ). Затем поступают так:

  1. Толкатель клапана поворачивают прорезью к себе;
  2. Утапливают клапан вниз, для чего «клык» вводится между шайбой и кулачком;
  3. Между толкателем и распредвалом устанавливают фиксатор.

Смысл сказанного ясен по фото.

Процедура замены одной шайбы

«Старую шайбу» вынимают и заменяют её новой. Предварительно измеряют толщину обоих шайб. Пользуйтесь формулой R = B + (A – S), где:

  • R – толщина шайбы для замены;
  • A – измеренное значение зазора;
  • B – толщина «старой шайбы»;
  • S – 0,35 либо 0,20 мм.

Заметьте, что надписи на шайбе нанесены с одной стороны. Пусть эта сторона смотрит вниз!

28 Техобслуживание Kalina

Регулировка тепловых зазоров в клапанном механизме двигателя

Замер и регулировку зазоров прово­дим на холодном двигателе.
Снимаем экран двигателя.

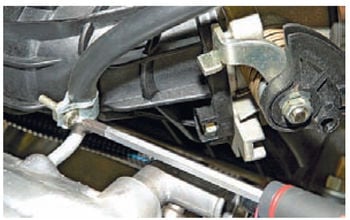

Отсоединяем трос привода дроссель­ной заслонки от сектора дроссельно­го узла (см. «Замена троса привода дроссельной заслонки»).
Отвернув три гайки крепления, сни­маем кронштейн троса привода дрос­сельной заслонки и отводим крон­штейн с тросом в сторону (см. «Сня­тие ресивера»).

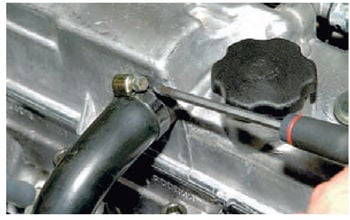

Крестообразной отверткой ослаб­ляем затяжку хомута нижнего шланга вентиляции картера.
. и снимаем шланг с патрубка крыш­ки головки блока цилиндров.

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (основной кон­тур).
. и снимаем шланг с патрубка крышки головки блока цилиндров

Крестообразной отверткой ослаб­ляем затяжку хомута шланга вен­тиляции картера (контур холосто­го хода).
. и отсоединяем шланг от патрубка крышки головки блока цилиндров

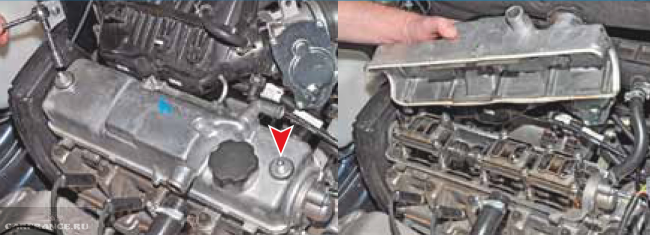

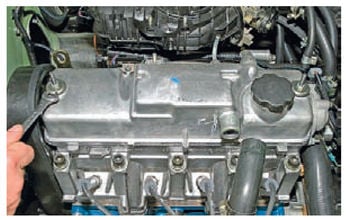

Ключом «на 10» отворачиваем две гайки крепления крышки го­ловки блока цилиндров.
. и снимаем шайбы.

Снимаем две резиновые втулки.

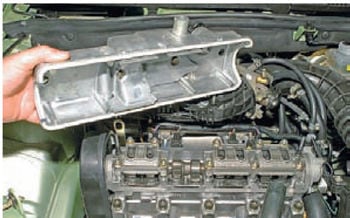

Снимаем крышку головки блока цилиндров.
Снимаем переднюю крышку ремня привода ГРМ (см. «Проверка со­стояния и замена ремня привода газораспределительного механизма»).
Порядок проверки и регулировки за­ зоров в механизме привода клапа­нов следующий.
Поворачиваем коленчатый вал за болт крепления шкива привода ге­нератора по часовой стрелке до совмещения установочных меток на зубчатом шкиве распредели­тельного вала и задней крышке ремня привода ГРМ (см. «Проверка состояния и замена ремня привода газораспределительного механиз­ма»).
Затем доворачиваем коленчатый вал по часовой стрелке еще на 40-50° (2,5-3 зуба на шкиве распредели­тельного вала).

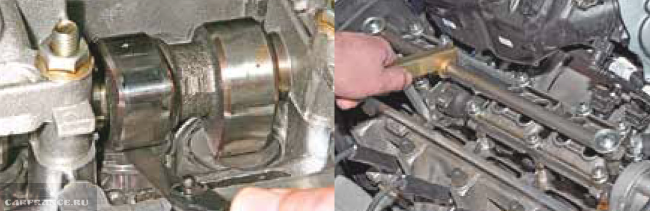

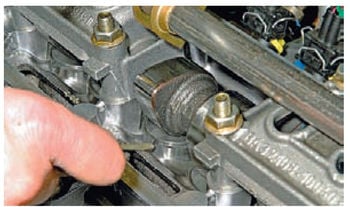

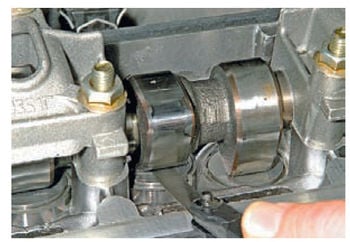

В этом положении валов проверяем набором щупов зазоры у первого..

. и третьего кулачков распреде­лительного вала.
Зазор между кулачками распредели­тельного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм — для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм Если зазор отличается от нормы..

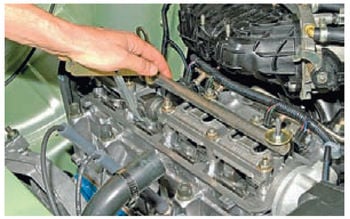

. то на шпильки корпусов под­шипников распределительного ва­ла устанавливаем приспособление для регулировки клапанов.

Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).

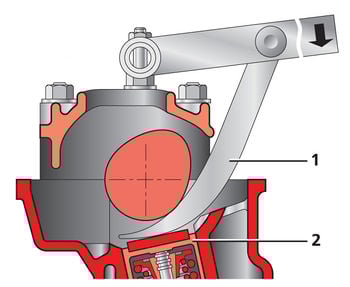

Вводим «клык» приспособления между кулачком и толкателем
(1 — приспособление, 2 — толкатель)

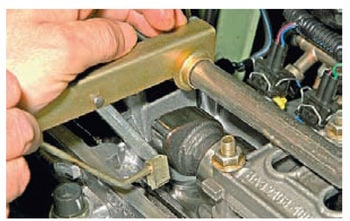

Нажимая вниз на рычаг приспособления, утапливаем «клыком» толкатель.

. и устанавливаем между краем толкателя и распределительным валом фиксатор, который удер­живает толкатель в нижнем по­ложении.

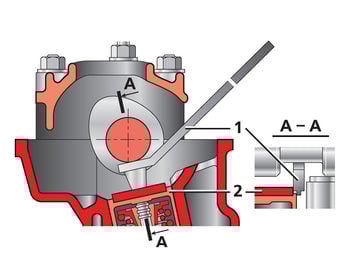

Фиксирование толкателей клапа­нов при замене регулировочной шайбы:
1 — фиксатор;
2 — регулировоч­ная шайба
Переводим рычаг приспособления в верхнее положение

Пинцетом через прорезь подде­ваем и извлекаем регулировоч­ную шайбу.
При отсутствии приспособления для регулировки клапанов можно вос­пользоваться двумя отвертками.
Мощной отверткой, опираясь на ку­лачок, отжимаем толкатель вниз Вставив ребро другой отвертки (с шириной лезвия не менее 10 мм) между краем толкателя и распреде­лительным валом, фиксируем толка­тель и вынимаем пинцетом регули­ровочную шайбу.
Зазор регулируем подбором регули­ровочной шайбы с требуемой тол­щиной.

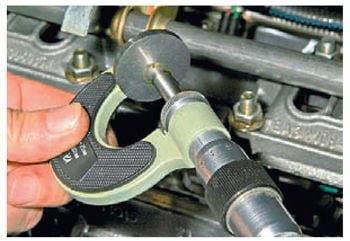

Для этого микрометром измеря­ем толщину извлеченной шайбы.
Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А-С), мм, где
«А» —замеренный зазор;
«В» —толщина извлеченной шайбы;
«С» — номинальный зазор;
«Н» — толщина новой шайбы.
Толщина новой шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в тол­катель маркировкой вниз и убираем фиксатор.
Еще раз проверяем зазор. При пра­вильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением. Последовательно поворачивая колен­чатый вал на пол-оборота, проверяем и при необходимости регулируем за­зоры других клапанов в последова­тельности, указанной в таблице.

Важные регулировки двигателя автомобиля Лада Калина

Многие автовладельцы предпочитают самостоятельно осуществлять ремонт собственного автомобиля. Специально для них, в этой статье приведена инструкция для проведения работ по установке зазоров своими руками.

Регулировка тепловых зазоров клапанов является важной составляющей настроек двигателя. При правильной регулировке, не происходит сильного износа составляющих газораспределительного механизма, таких как: распределительный вал, толкатели и сами клапана. Двигатель работает мягче и ровнее, при этом потребляя меньшее количество бензина. В камере сгорания образуется меньше нагара. Облегчается холодный пуск автомобиля.

На Ладу Калину устанавливалось несколько типов двигателей, имеющих восемь и шестнадцать клапанов. Принципы регулировки отличаются порядком измерения зазоров. Но всегда измерения проводятся только при закрытых клапанах. Двигатель следует проворачивать только по часовой стрелке. Рассмотрим способ регулировки на одном из них, имеющим восемь клапанов.

Для регулировки клапанов на Ладе Калина применяются шайбы, которые находятся в пазах толкателей. Подбор их толщины задает нужный размер зазору.

Регулировка зазора

Работы производятся только на холодном двигателе.

Снимите клапанную крышку, отвернув болты ее крепления. Снимите крышку ремня ГРМ. Отверните свечи ,для того чтобы было легче проворачивать двигатель.

Удалите масло из головки. Делать это лучше при помощи шприца, чтобы на головку не попал мусор.

Производим осмотр кулачков распределительного вала. На них не должно быть сильной выработки и каких либо повреждений.

Установите приспособление для толкателей на шпильки клапанной крышки , привернув его гайками от крышки.

При помощи ключа, по часовой стрелке проверните коленвал, до совпадения меток расположенных на шкиве и крышке ремня ГРМ. После совпадения меток, поверните вал еще примерно на 3 зуба шкива распредвала. В этот момент поршень в первого цилиндра должен находиться в ВМТ (верхней мертвой точке).

Щупами 0.2 и 0.35 проверьте зазоры первого и третьего кулачков вала. Если щупы проходят свободно, то необходимо заменить шайбы (Для того чтобы вытащить шайбы из толкателей предусмотрены пазы на верхних кромках). Для этого поверните толкатели пазом к себе. При помощи приспособления утопите клапан, придерживая толкатель вставленной в паз отверткой, чтобы он не вращался.

Фиксируем толкатель в нижнем положении. При помощи пинцета, вытаскиваем шайбу. Подбираем и вставляем новую соответствующего размера, маркировкой к толкателю. Размеры написаны на самой шайбе. Убираем фиксатор. Еще раз проверяем зазоры.

Если регулировка верна, то щупы должны входить с небольшим усилием. Проворачиваем коленвал, соответственно повороту распредвала, относительно метки, на 90 градусов.

Каждый раз проворачивая коленчатый вал, регулируем остальные зазоры в определенной последовательности.

Порядок регулировки клапанов на двигателе Ладе Калина с восемью клапанами

Необходимый зазор между регулировочными шайбами и распредвалом должен быть 0.15-0.25мм для группы впускных клапанов и 0.30-0.40мм для группы выпускных. Отсчет клапанов начинается от шкива распределительного вала.

Первым регулируем пару: первый выпускной — третий впускной.

Затем пятый выпускной — второй впускной.

Дальше восьмой выпускной — шестой впускной.

Последние: четвертый выпускной — седьмой впускной.

После регулировки залейте масло в головку блока и установив новую прокладку, поставьте на место клапанную крышку и крышку ремня газораспределительного механизма.

Необходимый инструмент:

  • пинцет;
  • набор щупов;
  • приспособление для регулировки зазоров;
  • шприц для масла;

Как видно из вышесказанного — регулировка клапанов Калина Лада не представляется сложной задачей. Следуя этой инструкции, ее может выполнить любой не подготовленный автолюбитель.

При правильном выполнении работ и соблюдении порядка регулировки газораспределительный механизм автомобиля будет исправно работать, не доставляя никаких хлопот.
