Проблемные места кузова автомобилей ВАЗ 2108, 2109, 21099

Приобретая подержанный автомобиль (например, ВАЗ 2108, 2109, 21099) в первую очередь следует обратить внимание на состояние его кузова и кузовного покрытия. Это и не мудрено, так как кузов – самая дорогая составляющая автомобиля.

Перечень основных слабых мест кузовов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Места крепления задней балки к кузову автомобиля

Задняя балка автомобилей ВАЗ 2108, 2109, 21099 своими рычагами через резинометаллические шарниры крепится к треугольным кронштейнам с правой и левой сторон кузова. Кронштейны в свою очередь сидят на шпильках и закреплены гайками (по три шпильки и три гайки на кронштейн). Шпильки приварены к специальному усилителю из более толстого металла, находящемуся внутри заднего лонжерона.

Вокруг кронштейнов со временем возникает очаг коррозии (возможно из-за нарушения защитного слоя лонжерона, несвоевременной обработки защитным составом его внутренней полости, вибронагруженности данной части кузова). Сначала коррозия съедает металл порога вокруг кронштейна, потом принимается за усилитель. Через некоторое время крепления балки к кузову попросту вырывает, и автомобиль становится неуправляемым. Очень важно провести ремонт этого соединения на ранней стадии разрушения (пока не разрушился усилитель внутри лонжерона).

Металл лонжерона под кронштейнами в этом случае можно заменить более толстым. В сильно запущенных случаях (например, когда балку уже вырвало) ремонт тоже возможен, но более трудоемок, так как требует восстановления разрушенных элементов с соблюдением геометрических параметров (иначе возможен увод автомобиля в сторону и подъедание резины задних колес). Подробнее про ремонт креплений задней балки см. «Ремонт мест креплений задней балки к кузову на автомобилях ВАЗ 2108, 2109, 21099».

Места крепления кронштейнов растяжки («крабов») передней подвески к кузову автомобиля

Аналогичная ситуация возникает при образовании коррозии в районе крепления «крабов» к нижней части рамки радиатора. В местах крепления кронштейнов рамка радиатора так же имеет усилители из более толстого металла. В основном разрушения начинаются вокруг них. В продаже имеются ремонтные вставки под кронштейны, которые необходимо вварить вместо разрушенных. Ремонт должен проходить с соблюдением всех геометрических размеров, так как в противном случае нарушается установка углов колес, которая в дальнейшем не поддается регулировке. См. «Ремонт мест крепления кронштейнов растяжки передней подвески к кузову автомобилей ВАЗ 2108, 2109, 21099».

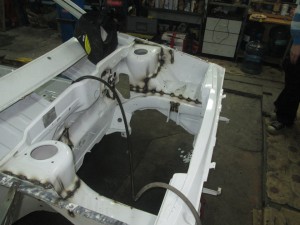

Стаканы стоек передней подвески

Грязь, скапливающаяся в арках передних колес, со временем приводит к разрушению брызговиков двигателя и соответственно стаканов передних стоек. Постоянная вибронагрузка мест крепления верхней части стоек (опорных подшипников) к кузову является причиной появления трещин возле их шпилек и гаек. Ремонтная деталь имеется в продаже, но замена ее трудоемка. В качестве профилактики рекомендуется периодически обновлять защитное покрытие арок колес и использовать пластиковые локера (подкрылки).

Стаканы стоек задней подвески (арки задних колес)

Такая же ситуация складывается и со стаканами стоек задней подвески. Ржавчина здесь обычно начинает появляться со стороны колесных арок, за стойками. Если не разрушились сами стаканы стоек, то все может обойтись лишь заменой прогнивших участков на свежий металл, что не так сложно. Рекомендации по профилактике те же: защитное покрытие колесных арок, проливка скрытых полостей специальными составами и использование подкрылков.

Пороги

Разрушение порогов наиболее распространенная проблема кузовов автомобилей ВАЗ 2108, 2109, 21099. Эксплуатация автомобиля с прогнившими порогами вобщем-то возможна, но жесткость кузова резко снижается прямо пропорционально степени разрушения. Особенно прогрессирует ржавчина под пластиковыми декоративными накладками на пороги. Замена порогов в большинстве случаев невозможна без восстановления элементов пола, к которым пороги крепятся. Порог автомобилей ВАЗ 2108, 2109, 21099 состоит из четырех элементов (двух усилителей, нижней части и внешней накладки). Замена производится либо в целом, либо тех элементов, которые наиболее подверглись коррозии.

В качестве профилактики разрушения и продления жизни порогов автомобиля рекомендуется не использовать декоративные накладки или проводить дополнительную обработку под ними, периодически проводить обработку скрытых полостей и внешних элементов специальными составами, прочистку дренажных отверстий в нижней кромке порогов. Подробнее о замене порогов см. «Замена порогов автомобиля ВАЗ 2108».

Дверь багажника (задняя дверь) ВАЗ 2108, 2109, крышка багажника на ВАЗ 21099

Постоянно летящая грязь оседает на двери задка автомобиля и вызывает коррозию ее нижней кромки, что со временем приводит к разрушению. В принципе ремонт данной детали возможен, но по цене сопоставим с заменой двери на новую или б.у., но в хорошем состоянии. В качестве профилактики рекомендуется устанавливать на заднюю верхнюю часть кузова над дверью задка спойлер. Загрязнение двери сильно сократится.

Примечания и дополнения

— Остальные проблемы: места крепления рычагов подвески и кронштейнов стабилизатора поперечной устойчивости к кузову, элементы пола под ногами с усилителями, нижние части дверей, рамка ветрового стекла, дренажные отверстия кузова и пр. имеют место не на всех автомобилях и встречаются несколько реже и менее существенны.

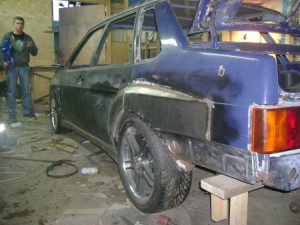

Как усилить кузов ВАЗ 2108 своими руками

Невзирая на то, что кузов восьмерки довольно крепкий, но ездить на ней как на гоночной машине нельзя, и я решил варить раму, (примечание — под обычной машиной предполагается полный привод, рама и два моста).

Один из минусов кузова 2108 — его слабость относительно наезда передними колесами на выпуклость типа бордюра либо большого камня. Обычно при этом ломается краб.

Если установить хороший краб, то вырывает его крепления. Если в варить гайки на 12 за место гаек на 10, то уже не хватает прочности лонжеронов.

Подняли наш ВАЗ 2108 на подъемнике и долго смотрели на лонжероны и рычаги, прикидывая как/что/куда цеплять. Основное, что нас интересовало, это какие потребуются материалы и сколько.

Посчитали и купили 18 метров железных труб прямоугольного сечения с шириной стены 3милиметра 80×40, 50×50 и 60×30 по 6 метров каждой.

Забегая вперед, скажу, что оказалось трубы 80×40 много она не влазит. Надо было 70×40милиметров брать. Другими словами 80милиметров войдет в остатки старых лонжеронов, но с трудом, больше работы по их изгибанию. И в итоге выходит, что если делать из 70милиметров трубы, то жесткость была бы выше, чем так. Но поздно менять. Трубы уже куплены и привезены.

Начали с колесных арок, лонжероны срезали практически полностью. Оставили лишь внутренние части (правый-левый) главных лонжеронов и часть жестянок брызговика. Фактически, оставленные части лонжеронов и будут выполнять функцию брызговиков. Позже все замерялось и делался макет из картона, потом подгонялся на месте.

Позже по этому макету гнулся кусок трубы (80x40x3милиметров). Прикладывался к старому коробу и уточнялся.

Потом два этих кусочка сваривались в один и подгонялся уже вместе. Потом проваривался начисто и зачищались швы. Вышло две выгнутых трубы.

В районе ног водителя и пассажира, где у старого лонжерона наружная часть уже срезана, внутренняя надрезалась по верхнему углу и вертикальная часть короба кувалдой загибалась вовнутрь кузова. До жестянки пола и еще чуток далее чуть вминая железо.

Дальше, в пороги забили кусочки 60×30 труб. Короткие — где-то до полуметра. Эти трубы привяжутся к тем выгнутым 80×40 лонжеронам.

А снизу (хоть они в порог вбиты вовнутрь, но нижняя сторона порогов срезана на их длину) к ним внахлест приварятся трубы, которые пойдут назад до крепления балки задней подвески.

Дальше, к тем выгнутым 80×40 лонжеронам приварили укосины из 60×30 трубы до крабов, как видно на фото. Если точнее до уголка 5милиметров толщиной, на которые прикручен краб. И это все связали с передними концами выгнутых труб маленькими вертикальными кусочками 80×40 трубы.

После этого эти элементы были полностью приварены. Заодно слегка усилили швы на креплениях поперечных рычагов. Когда это все проваривали, необходимо было постоянно смотреть, чтобы ничего в салоне и под капотом не пыхнуло от контакта с разогретым железом. Также пришлось повозится с проводкой, чтобы не попалить. Движок не вытаскивали. Лишь всякие мелочи, типа акумулятора и бачков.

Задние части хорошо привязали к тем трубам, которые забиты в пороги. Перед этим на них слегка поправили горизонтальность.

Позже приварили снизу трубы 60×30 и привязали их к трубам, которые забиты в пороги. Другими словами длинные продольные трубы приблизительно от задних арок и до фронтальных площадок под домкрат.

Задние площадки под домкрат решили не трогать. Попросту прорезали под них дырки в трубах, все равно прочности этих труб с запасом.

Передние кромки этих длинных труб сделали наклонными (чтобы не втыкаться ими в пеньки) и заварили, сзади обрезаны.

Привязывать стаканы передних подвесок на эту раму временно отказались. Думали пустить 60×30 трубу вверх рядом (впритирку) с передней стойкой кузова. Пустили швеллер по наружной стороне брызговика вперед до переднего края стакана. После этого пошёл наклонно вперед — вниз в обход площадки, которая слева под аккумулятором, а справа под бочек омывателя.

Вроде как бы обойти круг вокруг стойки передней подвески. Но не придумали как после этого крылья цеплять. Они же с заду на стойку кузова прикручены. Необходимо это место полностью переделать. В целом, решили пока не трогать.

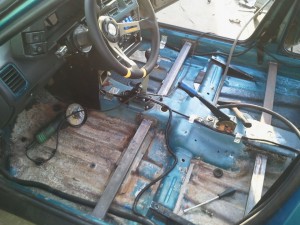

Все сваренное покрыли антикором. Пол в салоне по возможности зачистили и вылили на него практически два баллона аэрозольной битумной мастики. Хотелось положить туда утеплитель, но что-то не отыскал его в магазинах. Оставил так. Как куплю утеплитель вылью на пол еще баллончик и положу утеплитель на битум.

Потом полдня собирал салон и крылья прикручивал. Оказалось что один человек вполне способен навесить бампер. Даже без подъемника.

В целом процесс завершен или приостановлен на достигнутом.

В итоге установки рамы машина потяжелела где-то на 50..60килограмм. На динамике, вроде, не особо сказалось, не стала медленнее разгоняться.

Чуток понизился центр тяжести — рама то вся в низу. Также центр тяжести двинулся немножко вперед. Но я этого не ощутил.

Немножко повысилась жесткость кузова на кручение. Сейчас дверь багажника не так перекашивает при парковке одним колесом на бордюре. Но все равно, охото большей жесткости. Буду вваривать крестик из труб за спинкой заднего сиденья.

В общем, основное для чего же это было задумано это не жесткость а прочность. Т. е. чтоб при наезде на препятствие с кузовом ничего не происходило. А так это не увидеть. Со времени установки рамы я никуда еще по серьезному не совался.

Усилитель кузова ТехноМастер ВАЗ 2108–21099, 2113–2115

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье – выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
  (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Варианты доставки

Варианты самовывоза

Товар добавлен в закладки!

• Описание
• Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2108, 2109, 21099, ВАЗ 2113, 2114, 2115.

Повышает крутильную жёсткость кузова на 20-25% в зависимости от типа кузова. Значительно улучшает ходовые качества автомобиля.

Сертифицирован, защищён патентом.

Испытан, одобрен и разрешён к производству АВТОВАЗом. Сохраняет гарантии ВАЗа.

Усилитель кузова разработан с использованием математического моделирования специально для устранения эффекта ”вальяжности” поведения этих автомобилей. Увеличение жёсткости кузова влечёт за собой улучшение управляемости и устойчивости автомобиля, повышение долговечности кузова и увеличение пассивной безопасности автомобиля.

При движении по прямой:
– повышается устойчивость автомобиля, особенно на высоких скоростях или при движении по дорогам с некачественным покрытием;

– становится более чёткой корректировка траектории движения при объезде неровностей.

При движении в повороте:
– улучшается реакция автомобиля на поворот рулевого колеса, что придаёт водителю уверенность при управлении автомобилем, позволяет двигаться в поворотах с более высокой скоростью;
– снижается трудоёмкость управления автомобилем в сравнении с серийным, так как уменьшается угол поворота руля при прохождении виражей одинаковых радиусов;
– поведение автомобиля становится более предсказуемым, что позволяет водителю выбирать различные режимы и траектории безопасного движения;

– сохраняется плавность хода автомобиля при одновременном улучшении устойчивости и управляемости.

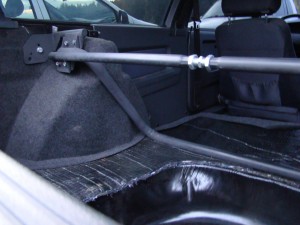

Верхняя соединительная перекладина съёмная, что позволит использовать большое багажное отделение и с установленным усилителем. Она так же может быть установлена на верхние крепёжные точки.

Не рекомендуется устанавливать усилитель на автомобиль, если на нём установлен только задний стабилизатор поперечной устойчивости (т.е. передний стабилизатор оставлен серийным).

Инструкция по установке

Усиление кузова Ваз 2109 и модернизация

Усиление кузова Ваз 2109 вызвано необходимостью, а не просто желанием провести тюнинг. Несмотря на то, что кузов «девятки» является хэтчбеком, что соответственно повышает его прочностные характеристики, модернизация ему нужна. Стандартный заводской кузов, вышедший из-под конвейера, надлежащей жесткости и прочности не имеет. По крайней мере, это касается эксплуатации подержанной «девятки» в современных условиях, когда нет хороших дорог, а непростая экологическая ситуация только усугубляет состояние металлического каркаса.

Из статьи вы узнаете, как усилить кузов Ваз 2109 своими руками, используя современные методы тюнинга, пользуясь профессиональным оборудованием и инструментом.

Особенности кузова Ваз 2109

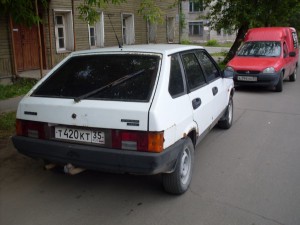

«Девятка» — это переднеприводный легковой автомобиль с кузовом типа хэтчбек. Оснащена автомашина 5-ю дверями. Имеет несколько модификаций, выпущенных в разное время и с разной целью – 21091, 21093, 21099.

Кузов «девятки» изготовлен в несущей конструкции, является 1-объемным. Внутри машины спокойно помещается 5 человек, хотя седановской комфортабельности в хэтчбеке нет. Именно с целью повысить удобство и вместительность салона была придумана одна из модификаций «девятки» — Ваз 21099.

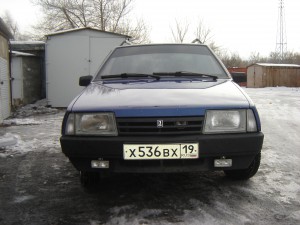

Кузов «девятки» отличается клиновидной формой, что уже говорит в плюс. Дело в том, что такая форма позволяет существенно улучшить АЭД* характеристики, уменьшить сопротивление встречных потоков воздуха при движении транспортного средства.

Немалую пользу в снижении воздействия потоков воздуха приносят сглаженные наружные поверхности капота, больший наклон лобового и заднего стекла, а также необычайно плавное соединение переднего бампера с остовом кузова.

Такая компоновка кузова вкупе с более экономичным силовым агрегатом и новыми формами шин позволили значительно уменьшить расход топлива.

Кроме того, с этим показателем тесно связано и уменьшение массы кузова, что удалось осуществить за счет внедрения легких пластмасс и новых композитных материалов. Пластмассовые детали кузова и салона «девятки», а их в автомобиле немало, весят около 80 кг.

Примечание. Уменьшение массы автомобиля Ваз 2109 связано также и с использованием легких алюминиевых материалов.

Для проведения тюнинга на «девятке», полезно будет знать, сколько весит кузов Ваз 2109. Это даст возможность усилить каркас, добавляя столько лишнего веса, сколько нужно. По данным таблицы ниже мы видим, что вес кузова Ваз 2109 в голом состоянии составляет 450 кг. Такую массу конструкторы называют полезной.

Несмотря на малый вес, автолюбителю дается возможность легко перевозить в багажнике от 50 до 275 кг различного груза, в зависимости от количества пассажиров внутри салона.

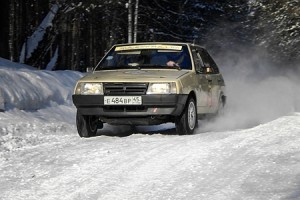

Благодаря переднему приводу и особому устройству кузова «девятка» отличается завидной устойчивостью против бокового заноса. Хорошая управляемость обеспечивается, опять же, за счет передних ведущих колес и совпадения направления силы тяги с направлением движения колес.

Особенно хороша управляемость «девятки» в сравнении с другими отечественными машинами, на обледенелых дорогах, скользких трассах и так далее.

К тому же, переднеприводное устройство автомашины позволяет полнее использовать длину кузова по сравнении с заднеприводными моделями. Это дает также возможность уменьшать массу автомобиля, делать удобнее салон и посадку водителя.

Из-за отсутствия в «девятке» промежуточных звеньев трансмиссии можно увеличить полезный объем автомашины без увеличения габаритов кузова. В «девятке» туннель пола короткий, здесь размещаются только части тормозной и выхлопной системы.

Задняя часть «девятки» тоже очень компактна. Бак для топлива на 20 л размещен под задним сиденьем, а запаска нашла место в нише пола багажного отсека. Это помогло увеличить свободное пространство багажника.

Подробнее про устройство кузова Ваз 2109 можно узнать из таблицы ниже.

Особенности и устройство кузова Ваз 2109

Усиление и модернизация

Усиление или тюнинг кузова Ваз 2109 согласно инструкции должен проводиться лишь в том случае, если владелец хорошо разбирается в конструктивных особенностях автомобиля, имеет соответствующее понимание устройства, знает технические данные по массе и другим параметрам. В противном случае лучше доверить работы по модернизации профессионалам на СТО. Правда, цена их услуг в этих вопросах слишком завышена, но вы останетесь довольны результатом.

Итак, тюнинг автомобиля Ваз 2109 – это прежде всего модернизация его кузова. С этого начинают процесс всегда, а уже после доводят силовой агрегат и другие узлы машины до желаемого состояния.

Необходимость проведения усиления на «девятке» и показатель КЖ

Интересно, что многие владельцы «девятки» устанавливают современные усилительные комплектующие больше ради красоты. Это никак не может говорить в плюс усиления, так как в большинстве своем такие элементы способны дать лишь декоративную пользу.

Напротив, если целью тюнинга станет в первую очередь усиление кузова, ТК*, распорки, штанги и косынки можно подобрать соответствующие. Они уже существенно усилят каркас, повысят его способность противостоять внешнему воздействию.

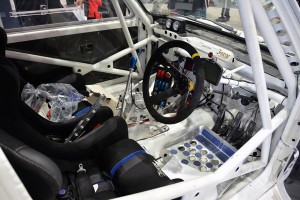

ТК* — трубчатый каркас безопасности

Усиление, как и говорилось в начале статьи, процедура обязательная. Установив в конструкцию кузова продольные и поперечные усилительные элементы, можно добиться существенного повышения жесткости каркаса кузова, а это уже очень хорошо. Сохранится целостность первоначальной конструкции, полученной на заводе и одновременно, повысятся соответствующие параметры крутильной жесткости . При этом вес машины практически не увеличится.

Каким бы ни был кузов жестким, он будет иметь слабые, уязвимые зоны. Даже, если под воздействием внешних сил эти места получат всего лишь повреждения микроскопического характера, со временем это неминуемо перерастет в большую проблему.

Убедиться в слабости кузова «девятки» можно на простом примере:

• Поднимаем автомобиль на домкрат (можно с одной или двух сторон сразу);
• В 80-90% случаев двери машины заклинивают в проемах, что говорит о деформации кузова.

Жесткость на скручивание или КЖ – один из важнейших показателей состояния кузова. Хэтчбеки в этом плане гораздо крепче седанов. Так, усиление кузова на Ваз 21099 (тип кузова седан) должно проводиться гораздо обширнее, чтобы появилась возможность увеличения КЖ.

Но, опять же, кузов Ваз 2109 имеет низкий показатель КЖ, если сравнивать его с некоторыми хэтчбеками иностранного производства. Это означает, что повороты автомобиль проходит хуже, с некоторой задержкой, так как мешают конструктивные особенности.

• При маневрах и экстремальной езде вносит рассогласованность в работу подвесок металл в зонах крепления рычагов;
• Из-за периодического скручивания, возникающего при активной езде, кузов «девятки» вскоре стареет или как принято говорить инженерами, «устает». Это неминуемо сказывается на разрушении сварочных швов и появлению интенсивной коррозии.

Примечание. Как и говорилось выше, лучше в показателях КЖ проявили себя хэтчбеки, особенно 3-дверные. Хуже – седаны, универсалы и минивэны.

Современные комплектующие для усиления кузова

Благодаря технологическому прорыву последних лет, конструкторам удается придумывать различные варианты усилительных элементов.

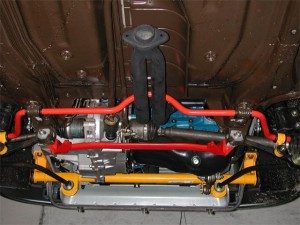

Чаще всего в современном кузовном тюнинге применяется распорка на переднюю подвеску. Ставят ее на кузовные «стаканы». Эффект дает о себе знать сразу же, как только автомобиль набирает скорость или водитель маневрирует каким-либо другим способом.

В мир тюнинга распорка, как и большинство тюнинг комплектующих, пришла из большого спорта. Кузов спортивного автомобиля усиливался таким элементом в обязательном порядке, так как увеличивалась жесткость, что положительно сказывалось на управляемости.

Если иметь в виду пользу распорок в техническом плане, то они становятся эффективным методом лечения врожденной вялости автомашины вазовской модели. Практически всем моделям АвтоВаз распорка дает только положительный эффект.

Что касается практического эффекта, то он проявляется в большей степени при экстремальных способах езды. При обычной, спокойной езде водитель не почувствует никакого вмешательства распорки в конструкцию автомобиля.

Вот какие плюсы способна дать передняя растяжка переднеприводным моделям Ваз 2109 и Ваз 21099:

1. Ускоренные реакции рулевого колеса;
2. Собранность кузова (ощущается водителем при длительной езде – если нет распорки, машина после нескольких сот километров становится «ватная»);
3. Ездовые характеристики становятся «острее», люфт в руле проявляется отчетливее и движение более похоже на спортивное (руль хоть и быстрее реагирует, но делает это как-то непредсказуемо, с ускоренным поворотом);
4. Несмотря на вышеприведенное свойство, управлять «девяткой» с установленной распоркой гораздо легче, так как исчезает чувство напряженности, увеличивается показатель максимальной скорости прохождения на переставке.

Одним словом, распорка как таковая, принесет больше пользы владельцу, если он уважает активную, так сказать, спортивную манеру езды. Любителям спокойного, однотипного движения, когда скорость машины редко превышает 60 км/ч, распорку лучше не ставить, хотя и явных минусов наблюдаться при этом тоже не будет.

Существует еще много способов кузовного тюнинга на Ваз 2109. Все мы приводить не будем. На эту тему есть много интересных публикаций на нашем сайте, в которых процесс проведения тюнинга описан более подробно.

Интересное видео о том, как самому изготовить усилительные комплектующие для кузова

Как вытянуть части кузова «девятки» своими руками

В заключении статьи хотелось бы остановиться на таком моменте, как деформация кузова. Если «девятка» имеет какой-либо деформированный участок кузова, то ни о каком проведении тюнинга и речи быть не может, пока не будет проведено восстановление.

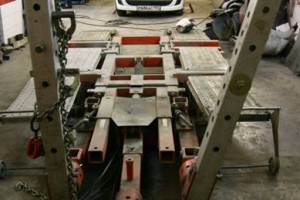

Как правило, полное восстановление кузова и устранение деформаций проводится на специальном станке. Называется он стапель. Это профессиональное оборудование, на котором осуществить процедуры способен только опытный и знающий спец.

Что касается восстановления кузова в домашних условиях, то надо иметь в виду, что возможна такая операция только для незначительных составляющих. Так, массивные кузовные элементы, такие как лонжерон или балка, без стапеля вытянуть не удастся. Но с помятым порогом или крылом можно успешно справиться и своими силами у себя в гараже.

Алгоритм проведения работы не отличается большой сложностью:

• Машина ставится на ручник, под колеса подкладываются упоры;
• Один из концов троса привязывается к монолитной опоре, например, к большому и прочному дереву;
• Другой конец привязывается к детали кузова;
• Наматыванием металлического стержня на трос, становится возможным постепенно натягивать трос.

Проводя эти работы, надо помнить, что аккуратность здесь крайне важна. Так, при сильных вмятинах лучше не спешить, а натягивать трос понемногу, оставляя металл под усилием некоторое время. Таким образом, металлу дается как бы «передышка», необходимая для выдержки дальнейшей растяжки.

Одновременно с растяжкой на тросе, рекомендуется с обратной стороны детали, где вмятина, обработать поверхность молотками рихтовочного типа. Бить нужно не по металлу, а по дощечке, заботливо подложенной в этом месте.

Совет. Вместо троса лучше использовать прочную цепь, так как нередко трос не выдерживает и рвется, что может нести в себе опасность для жизни.

Что мы узнали из статьи? Кузов «девятки», в принципе, отличается неплохими конструктивными особенностями, но для дальнейшей его безотказной эксплуатации рекомендуется его усиливать. Фото – материалы и видео обзор, представленный выше, помогут закрепить приведенный в статье материал.
