Замена передних шаровых ваз 2107

Как заменить шаровую опору на ВАЗ 2107

Как известно, замена шаровых опор ВАЗ 2107 должна производиться через каждые несколько десятков тысяч километров. Эта деталь является важнейшей частью подвески автомобиля. Будучи соединенной с поворотным кулаком, она позволяет машине совершать маневры. Заметив непривычный стук при движении по неровной дороге, рекомендуем незамедлительно проверить, в каком состоянии находится подвеска вашего автомобиля. Как произвести осмотр и заменить необходимые детали, вы узнаете из нашей статьи.

Проверка состояния подвески автомобиля

Чтобы узнать, как обстоят дела с подвеской, вам понадобится домкрат. Сначала поднимите переднюю часть автомобиля. Возьмитесь обеими руками за колесо сверху и снизу, покачайте его. Если шаровая опора подлежит замене, то она будет издавать неприятный металлический звук.

Для другого способа проверки вам понадобится помощник. Отрегулируйте ступичную гайку и попросите его нажать до упора «тормоз», удерживая его некоторое время. Теперь раскачайте колесо. Появившееся дребезжание только подтвердит ваши подозрения.

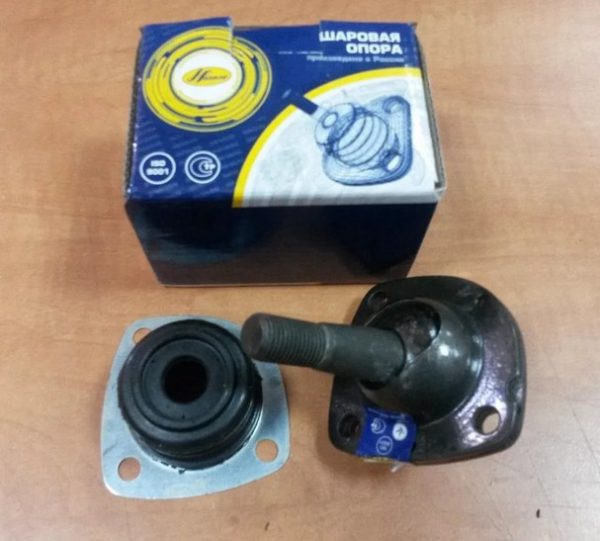

Выбор деталей

Главными неприятелями верхней и нижней шаровых опор являются не только вода или грязь, но и некачественные материалы. Лучше всего приобретать запчасти из стали, так как они являются наиболее долговечными и износостойкими. Какие фирмы выпускают такие детали, вам подскажут в любом магазине для автомобилистов. Также в выборе вам могут помочь отзывы других автовладельцев ВАЗ 2107. Большинство из них рекомендует обратить внимание на отечественных производителей, так как дешевые китайские аналоги могут в любой момент выйти из строя.

  • прижимная пластина;
  • чехол шарового пальца;
  • верхний шаровой палец.

Как правильно заменить шаровые опоры

Сначала приготовьте все необходимое:

  • смазку (обычно это WD – 40);
  • щеточку;
  • набор гаечных ключей;
  • съемник (при замене таких деталей съемник является незаменимым элементом);
  • обычный шприц без иглы;
  • сами шаровые опоры (лучше, чтобы сразу были заменены верхняя и нижняя).

Не забудьте о правилах безопасности и перед работой обязательно поставьте машину на ручник. Теперь можете приступать. Снимите колесо, счистите щеточкой пыль с мест, где находится крепление шаровых опор, смажьте их WD-40.

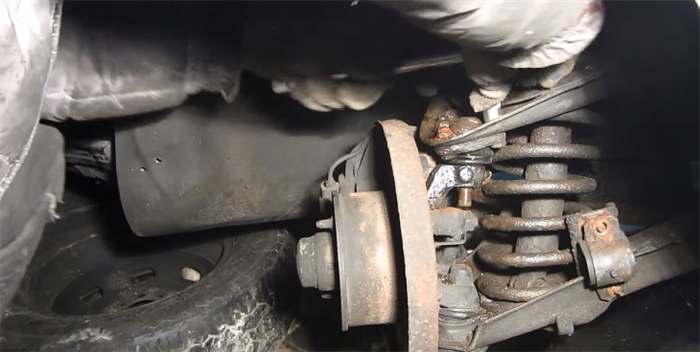

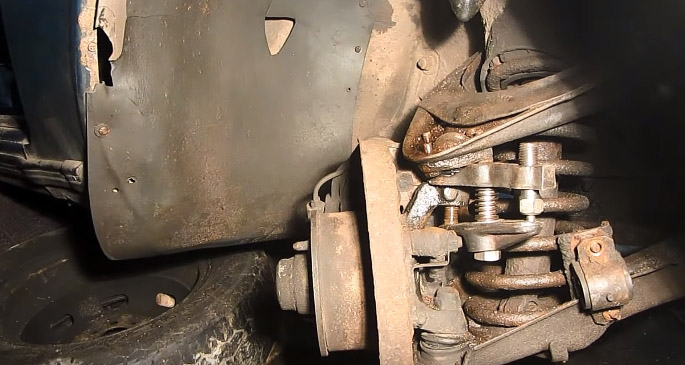

Чтобы произвести снятие верхней опоры, используйте домкрат, поместив его под подвеску. После этого ослабьте ключом палец верхней шаровой опоры.

Возьмите съемник, вытащите из поворотного кулака палец, предварительно открутив крепежи.

Отсоедините верхнюю опору от рычага. Теперь ее можно легко демонтировать в комплекте с пластинкой и чехлом.

Приступим к снятию нижней опоры, начав с демонтажа шарового пальца. Возьмите съемник, вытащите из поворотного кулака палец, открутите его гайки.

Рассоедините нижнюю опору и рычаг, произведите снятие этих запчастей.

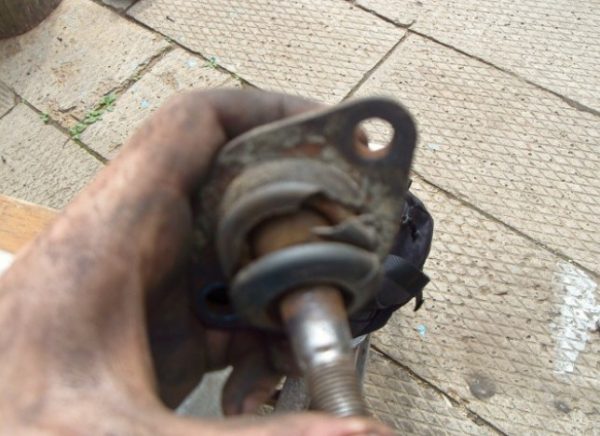

Вами должна быть внимательно совершена проверка всех снятых деталей. Замените все нужные элементы и можете начинать обратную сборку.

Обратите внимание, что по окончании работ необходима проверка углов установки передних колес.

Самостоятельная диагностика и замена шаровых опор ВАЗ 2107

Шаровая опора автомобиля — соединительная конструкция, входящая в состав подвески и позволяющая закреплённому на ней колесу вращаться в различных направлениях. Выход её из строя во время движения может привести к серьёзной аварии. Поэтому каждый владелец ВАЗ 2107 должен знать алгоритм проверки работоспособности и замены шаровых опор.

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

  • корпуса;
  • шарового пальца;
  • пружины;
  • пыльника.

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.

Читать еще:  Реле генератора ваз 2110 где находится инжектор

В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

  • из конструкции исчезла пружина;
  • стальной пыльник был заменён на пластиковый;
  • неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
  • ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

  1. Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
  2. Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.
  3. Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

  1. Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.
  2. Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.

Диагностика шаровых опор ВАЗ 2107

Удостовериться, что причиной скрежета или скрипа является именно шаровая опора, можно различными способами.

  1. На слух. Для этого потребуется помощник. Два человека раскачивают автомобиль с заглушённым двигателем, одновременно надавливая с двух сторон на капот автомобиля. Если при этом со стороны одного из колёс раздаётся нехарактерный звук, соответствующая ШО изношена или нуждается в смазке.

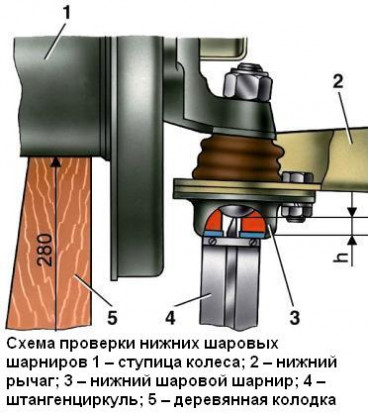

  2. Выявление люфта ШО. Колесо, на котором с большой долей вероятности вышла из строя опора, поднимается домкратом примерно на 30 см. Помощник из салона до отказа выжимает педаль тормоза. После этого следует с силой покачать колесо сначала в вертикальной плоскости вверх и вниз, затем вправо и влево. При заблокированных тормозах люфт сразу проявится. Даже если он незначителен, ШО всё равно необходимо поменять.

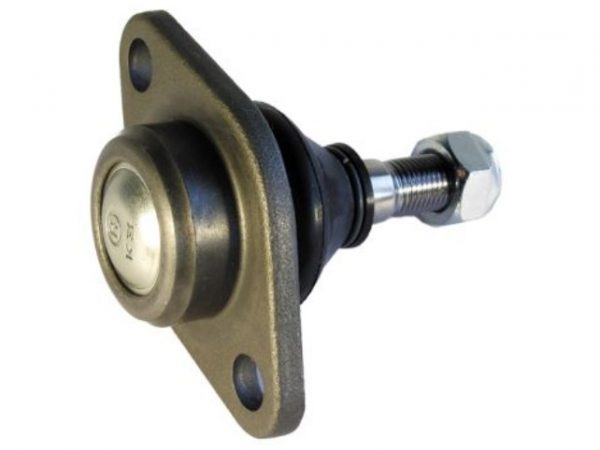

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

  • палец должен изготавливаться только из высоколегированной стали;
  • шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.

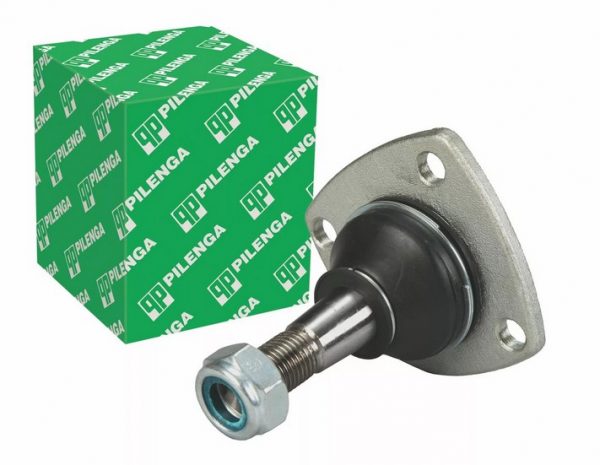

Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

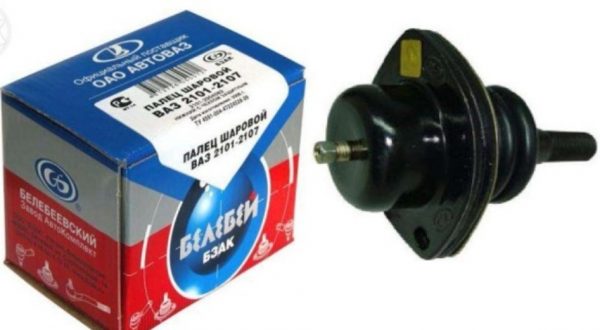

    Белебеевский завод «Автокомплект»;

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.

Замена шаровых опор ВАЗ 2107

Шаровые опоры на ВАЗ 2107 ремонту не подлежат. На первых «семёрках» устанавливались разборные ШО, из которых можно было извлечь изношенный шаровой палец и заменить его. Современные же опоры не разбираются. Более того, если даже допустить возможность разборки, всё равно отремонтировать ШО не удастся, так как шаровые пальцы для ВАЗ 2107 давно сняты с производства.

Для замены ШО потребуется:

  • комплект новых шаровых опор;
  • домкрат;
  • приспособление для выдавливания опор из проушин;
  • комплект рожковых и торцевых ключей;
  • молоток;
  • отвёртка с плоским лезвием.

Порядок действий при замене шаровых опор

Замена шаровых опор на ВАЗ 2107 осуществляется следующим образом.

  1. Поддомкрачивается и снимается колесо, на котором планируется замена ШО.

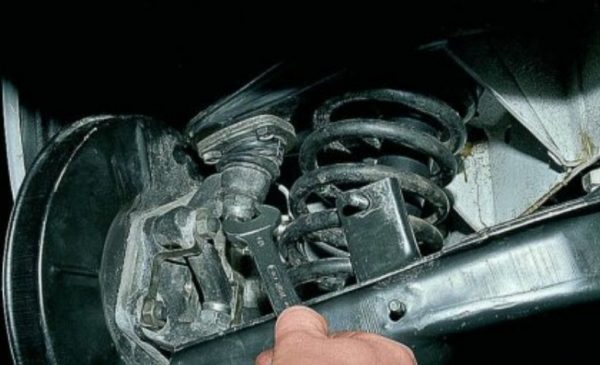

  2. Рожковым ключом на 22 откручивается гайка крепления верхнего шарового пальца.

Видео: замена шаровой опоры ВАЗ 2107

Таким образом, технически заменить шаровые опоры ВАЗ 2107 довольно просто. Однако на практике для выдавливания шаровых пальцев из проушин потребуется немалая физическая сила. Поэтому любому автовладельцу перед началом работ по замене ШО следует реально оценить свои возможности.

Замена шаровых опор ВАЗ 2107

Шаровые опоры позволяют передним колесам двигаться в горизонтальной плоскости, при этом сдерживают движение по вертикали. Поломка во время движения может стоить жизни водителя и пассажиров. Поэтому каждый водитель “семерки” должен знать методы диагностики шаровых, а также представлять сам процесс замены шаровых опор ВАЗ 2107.

Как определить неисправность?

Определить состояние шаровых опор можно несколькими способами:

  1. С помощником раскачиваем авто нажимая по очереди на передние крылья. Со стороны, где изношены шаровые будет исходить нехарактерный звук.

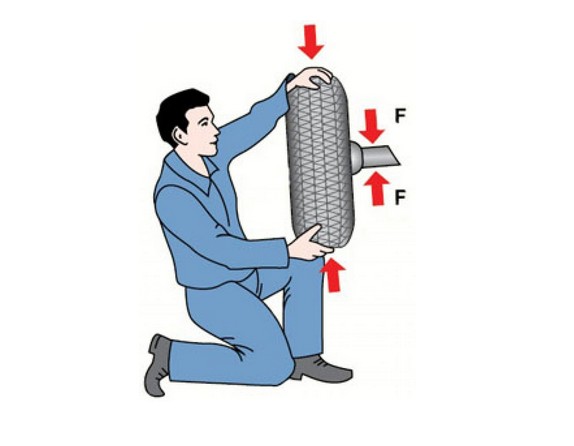

  2. Поддомкрачиваем колесо и просим помощника нажать на педаль тормоза. Беремся за колесо и пробуем его качать в стороны. Когда колесо заблокировано сразу ощущается люфт.

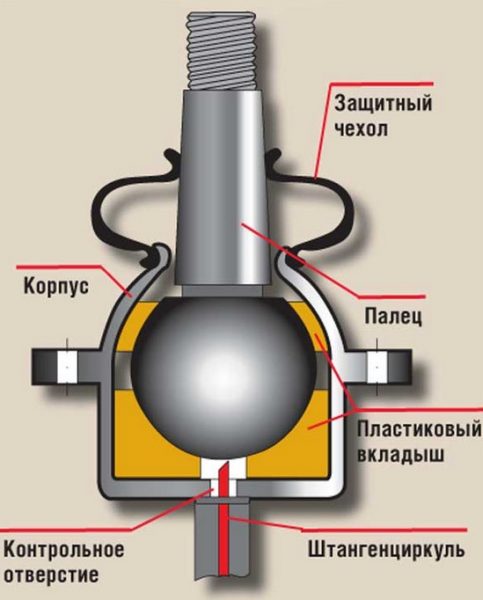

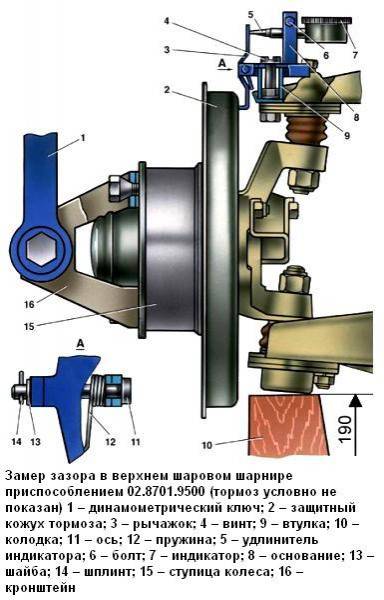

  3. На ВАЗ 2107 последних годов выпуска в шаровых опорах появились отверстия для диагностики износа пальца. Для проверки нижней шаровой вставляем стержень штангенциркуля в отверстие как на схеме ниже.

Необходимые запчасти:

Оригинальные номера опор: верхняя – 21012904192, нижняя –21012904082.

Однако мы не рекомендуем покупать оригинальные шаровые. Лучше смотреть в сторону таких производителей как TRW или Lemforder. Они стоят дороже, но ходят в разы дольше.Ресурс таких шаровых опор от 20 до 100 тыс. км пробега в зависимости от эксплуатации.

Номера опор по Lemforder: верх – 37320 01, низ – 37315 01.

Инструмент, необходимый в работе

  • ключ для колесных болтов;
  • домкрат;
  • накидной ключ на тринадцать, двадцать два;
  • головка на тринадцать;
  • вороток;
  • динамометрический ключ;
  • молоток;
  • металлическая щетка;
  • монтировка;
  • проникающая смазка;
  • съемник для шаровых опор и рулевых наконечников.

Процесс замены верхней и нижней шаровой опоры

Вначале стоит отметить, что процесс замены верхней и нижней шаровой ВАЗ 2107 идентичный. Ниже в инструкции мы будем описывать замену верхней опоры.

  1. Поддомкрачиваем и снимаем колесо.
  2. Выворачиваем руль в крайнее положение, чтобы было удобней работать.

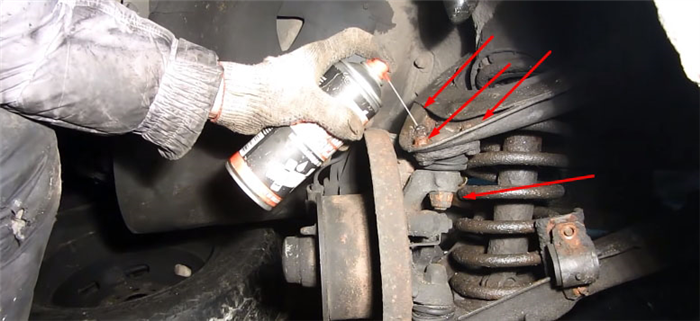

  3. Сбрызгиваем проникающей смазкой три болта крепления шаровой и один болт пальца.

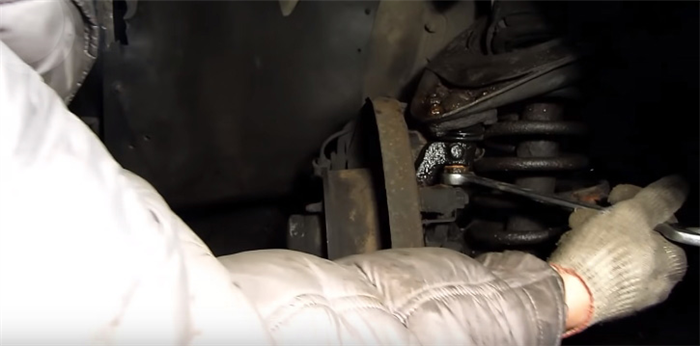

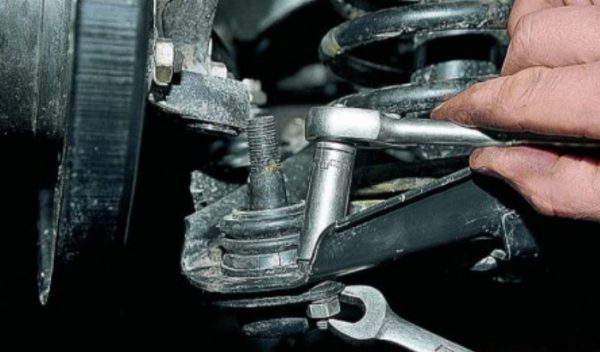

  4. Откручиваем гайку крепления пальца к кулаку с помощью ключа на двадцать два.
  5. Откручиваем три гайки крепления шаровой опоры к рычагу. Гайки под головку на тринадцать.

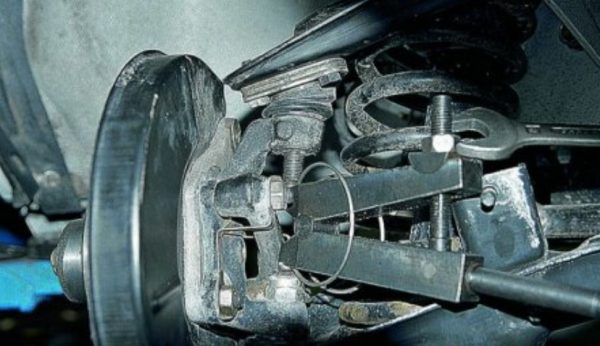

  6. Устанавливаем съемник и выпрессовываем палец из кулака.

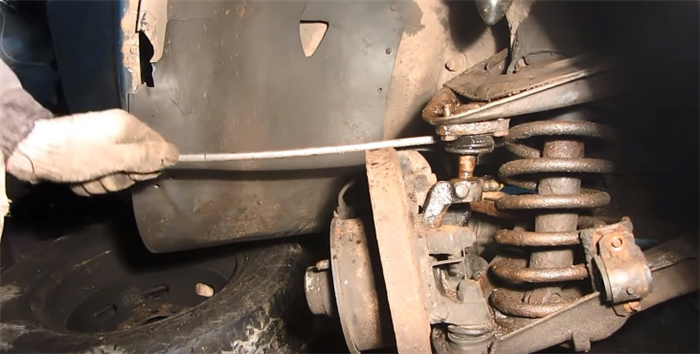

  7. Поднимаем верхний рычаг с помощью монтировки и полностью вынимаем палец из кулака.

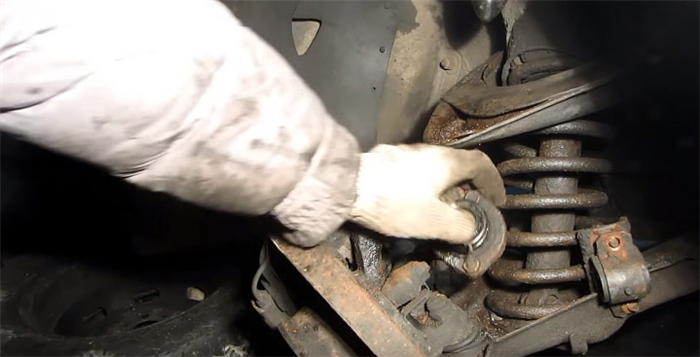

  8. Вынимаем изношенную опору из рычага. Если не выходит, можно постучать молотком по шару.
  9. Очищаем металлической щеткой места посадки для новой шаровой опоры.
  10. Ставим опору и совмещаем крепежные отверстия.
  11. Вставляем болты, одеваем шайбы и наживляем гайки. С качественными опорами новые болты идут в комплекте.
  12. Поднимаем рычаг вверх и вставляем палец в кулак.
  13. Наживляем гайку крепления пальца и слегка подтягиваем ее.
  14. Затягиваем с хорошим усилием три гайки крепежа шаровой к рычагу. Если болт прокручивается, держим его за головку ключом на тринадцать.
  15. Затягиваем гайку крепежа пальца к кулаку с усилием 10 кгс·м.

Смотрите порядок работ по замене шаровых опор ВАЗ 2107 в этом видео:

Резюмируем

В первый раз, без опыта, замена опор занимает примерно один час времени. Цена замены шаровых опор ВАЗ 2107 на станции технического обслуживания от 800 до 1500 рублей. Посчитайте, сколько вы сможете заработать денег за час и решите нужно ли вам менять шаровые своими руками.

Замена шаровых опор подвески автомобилей ВАЗ 2105, 2107

В передней подвеске автомобилей ВАЗ 2105, 2107 четыре шаровых опоры. Две верхних и две нижних.

Рассмотрим как самостоятельно заменить вышедшие из строя шаровые.

— Съемник шаровых опор ВАЗ 2105, 2107 (может быть разной конструкции)

— Новые шаровые опоры

— Накидной ключ на «22»

— Два ключа на «10» (торцовый и рожковый)

Подготовительные работы

— Устанавливаем автомобиль на ровной площадке, фиксируем колеса, поднимаем рычаг ручника

— Поддомкрачиваем и снимаем переднее колесо

— Очищаем от грязи элементы передней подвески

Особое внимание уделяем очистке резьбовой части пальцев шаровых и гаек их крепления к поворотному кулаку.

Рассмотрим замену как верхних, так и нижних шаровых опор. На практике если установлено, что «стучит» всего одна шаровая, то заменяем лишь ее.

Как заменить верхнюю шаровую опору передней подвески ВАЗ 2105, 2107

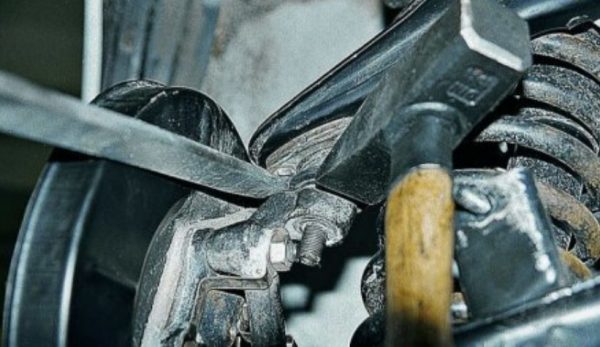

  • Обстукиваем молотком бобышку поворотного кулака куда вставлен палец верхней шаровой опоры

Таким образом разрушаем окисления в соединении палец шаровой — отверстие в бобышке поворотного кулака.

  • Ключом на «22» отворачиваем гайку крепления пальца шаровой к поворотному кулаку

Отворачиваем на 2-3 оборота. Гайка должна оставаться на пальце.

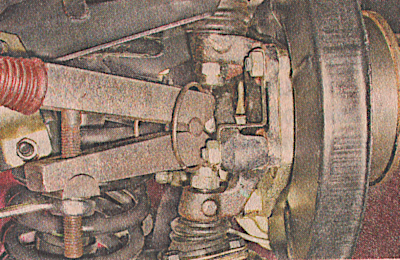

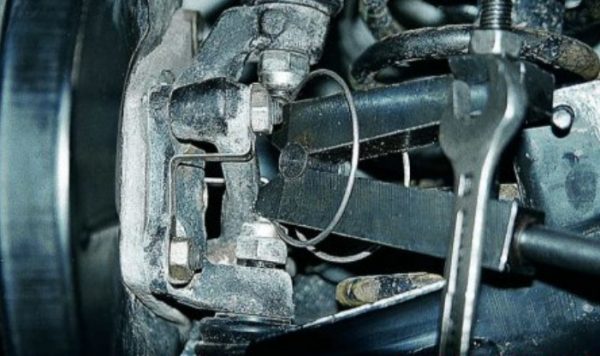

  • Устанавливаем приспособление в распор между пальцами верхней и нижней шаровых

Упоры приспособления должны стоять строго по центрам пальцев шаровых.

  • Выпрессовываем палец верхней шаровой из поворотного кулака

Если палец не выпрессовывается, то создаем натяг при помощи съемника и обстукиваем бобышку поворотного кулака куда вставлен палец при помощи молотка.

  • Отворачиваем болты крепления верхней шаровой к рычагу подвески и снимаем ее

Используем для отворачивания болтов и их гаек два ключа на «10».

Как заменить нижнюю шаровую опору передней подвески ВАЗ 2105, 2107

  • Обстукиваем молотком бобышку поворотного кулака куда вставлен палец нижней шаровой опоры

Таким образом разрушаем окисления в соединении палец шаровой — отверстие в бобышке поворотного кулака.

  • Ключом на «22» отворачиваем гайку крепления пальца шаровой к поворотному кулаку

Отворачиваем на 3-4 оборота. Гайка должна оставаться на пальце.

  • Устанавливаем приспособление в распор между пальцами верхней и нижней шаровых

Упоры приспособления должны стоять строго по центрам пальцев шаровых.

  • Выпрессовываем палец нижней шаровой из поворотного кулака

Если палец не выпрессовывается, то создаем натяг при помощи съемника и обстукиваем бобышку поворотного кулака куда вставлен палец при помощи молотка.

  • Отворачиваем болты крепления нижней шаровой к рычагу подвески и снимаем ее

Устанавливаем верхнюю и нижнюю шаровую опору в порядке обратном снятию. Перед установкой закладываем под защитный чехол каждой шаровой немного пластичной смазки (ШРБ-4, либо аналогичную). Момент затяжки гаек крепления пальцев шаровых 83,3-102,9 Н.м (8,5-10,5 кгс.м).

Примечания и дополнения

— Аналогичным образом заменяем шаровые опоры передней подвески на других автомобилях ВАЗ классического семейства (2101, 2102, 2103, 2104, 2106 и их модификациях) так как конструкция идентичная.
