Как заменить регулятор напряжения

Перед заменой регулятора напряжения, обязательно проверьте генератор в целом (Как проверить генератор?). Регулятор напряжения нужно менять, если напряжение под нагрузкой бортовой сети (включены дальний, обогрев зеркал, печка) меньше 13в. Так же регулятор напряжения может стать причиной высокого напряжения (выше 14,7в). Но, как писалось выше, перед снятием регулятора нужно проверить сам генератор, ознакомиться с другими возможными неисправностями (например слабо натянут ремень генератора), и только потом приступать к замене регулятора напряжения. Так же данная статья вам понадобится для замены щёток генератора, т.к. щётки и регулятор напряжения устанавливаются на генератор в сборе.

Как снять регулятор напряжения?

Открываем капот, снимаем минусовую клемму аккумулятора, находим генератор, отсоединяем колодку проводов «D».
Снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора.
Далее нам нужно снять сам пластиковый блок генератора (чаще всего он черного цвета). Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока.
Находим Регулятор напряжения, и крестовой отверткой откручиваем его крепления.
Вынимаем регулятор напряжения в сборе с щётками, и отключаем от него колодку проводов.

Далее нам нужно проверить регулятор напряжения, дабы убедиться в его неисправности. Для этого прочтите статью «Как проверить регулятор напряжения?».

Как установить регулятор напряжения?

Устанавливаем регулятор напряжения строго в обратной последовательности.

Стоит отметить, что в последнее время, многие автолюбители стали пользоваться трёхуровневым регулятором напряжения, для того, чтобы избавиться от просадок напряжения в бортовой сети. Но этому посвящена следующая статья.

Замена регулятора напряжения на ВАЗ 2114

Регулятор напряжения представляет из себя прибор, меняющий электрическое напряжение на выходе из электродвигателя в том случае, когда на него поступает управляющий сигнал. Регулятор напряжения ВАЗ 2114 встроен в электрогенератор и обеспечивает стабилизацию выходного напряжения изменяя ток возбуждения в генераторе.

Щетки генератора ВАЗ 2114

Принцип действия регулятора напряжения (РН)

РН конструктивно представляет из себя электромагнитное реле и последовательно включенную транзисторную схему с сопротивлениями, которые сами последовательно подключены к обмотке возбуждения на статоре генератора. Физический смысл деятельности электронного РН заключается в следующем.

Напряжение генератора нестабильно и изменяется скачкообразно. При его возрастании электрореле включает дополнительное сопротивление, которое ограничивает ток возбуждения и напряжение уменьшается. Если же, наоборот, напряжение падает ниже допустимого значения, реле отключает сопротивление и в обмотке возбуждения возрастает магнитный поток, а напряжение генератора увеличивается. Поскольку все это высокочастотный процесс, то напряжение в автомобильной электросети сохраняется в пределах допустимо стабильного значения.

Если рассматривать РН в практическом смысле, то этот прибор решает следующие задачи:

это устройство активирует электрогенератор;
оно осуществляет автономный контроль за выдачей тока переменного значения;
поддерживает постоянным заданное значение напряжения, независимо от амплитуды колебаний выдаваемых первичными обмотками генератора.

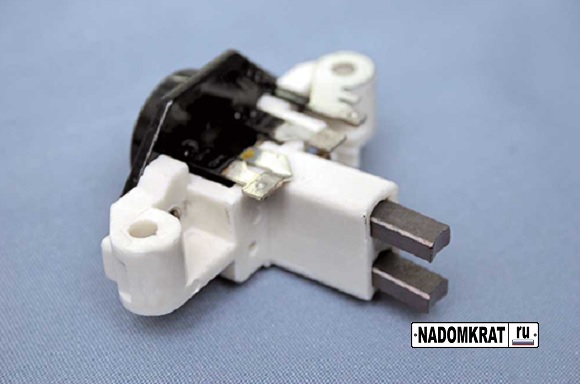

Для генератора модели 9402.3701 который монтируют на ВАЗ 2114 устанавливают регулятор напряжения 611.3702-14. Этот электроприбор монтируется в сборе со щеточным узлом. Технические характеристики РН:

номинальное напряжение поддерживаемое регулятором — 14,5 В;
номинальный ток — 5 А;
максимальный вес — 60 г;
размер — 66х55х32.

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Читать еще: Ваз vesta cross отзывы

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Внимание! Электрические части автомобиля должны содержаться в чистоте. Любое загрязнение приводит к снижению характеристик электрической детали.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

При работе с электрооборудованием на автомобиле АКБ требуется отключать в обязательном порядке, чтобы исключить скачки напряжения или короткое замыкание, в результате чего может быть повреждены важные приборы или возникнуть пожар.

Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.

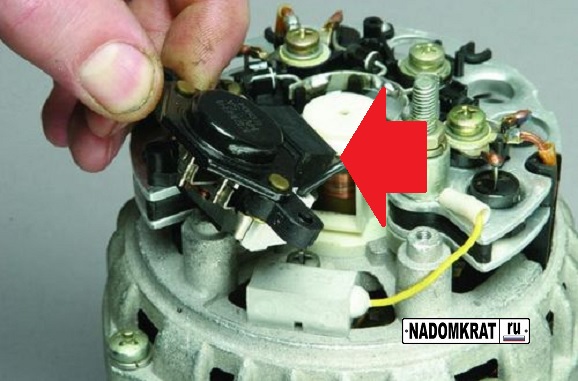

Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

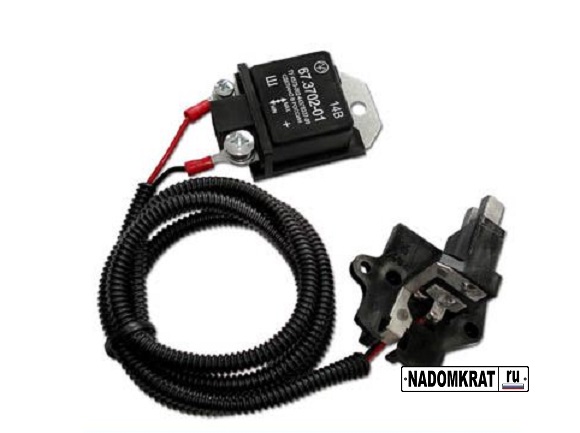

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Читать еще: Клапана на ваз 21099 инжектор

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

Регулятор напряжения ВАЗ 2114: принцип работы, неисправности и замена

Многие водители слышали о том, что в машине есть такая деталь, как регулятор напряжения ваз 2114, но при этом не знают, какую роль он выполняет и что делать в случае его неисправности. Ответить на все эти вопросы мы и постараемся в сегодняшней статье.

Как работает регулятор напряжения

По своему конструктивному устройству трехуровневый регулятор напряжения ваз 2114 представляет собой реле с подключенными к нему транзисторной схемой и сопротивлениями, которые, в свою очередь, подключены к возбуждающей обмотке на статоре генератора.

Принцип его действия заключается в следующем — во время своей работы генератор производит ток с нестабильным, скачкообразным напряжением, использование которого напрямую в бортовой сети могло бы привести к неполадкам и даже поломкам электронного оборудования. Для того, чтобы устранить эти скачки и поддерживать вольтаж, выдаваемый генератором, на одном уровне — и нужен регулятор-стабилизатор.

Так, при генерировании слишком высокого напряжения, устройство включает в схему дополнительные резисторы, которые понижают вольтаж до нужного уровня. В противном случае (когда напряжение слишком мало) стабилизатор отключает все сопротивления в схеме, и выдаваемый генератором вольтаж увеличивается.

Говоря о работе стабилизатора, следует учитывать и то, что все эти подстроечные колебания напряжения происходят с высокой частотой, в результате чего общая величина напряжения в бортовой сети остается фактически неизменной.

Если же говорить простыми словами, то регулятор напряжения генератора ваз 2114 отвечает за:

активацию электрогенератора;
контроль выдаваемого генератором тока;
поддержание напряжения, поступающего в бортовую сеть, на стабильном уровне.

Для регулятора, монтируемого на 14-ю модель, стандартными рабочими параметрами являются номинальный вольтаж в 14,5 вольт и номинальная сила тока в 5 ампер.

Признаки неисправности регулятора

Иногда в процессе эксплуатации авто случается и так, что стабилизатор выходит из строя. Признаками этого могут служить частые колебания и резкие скачки напряжения в сети автомашины, неполадки с электроприборами и быстрая разрядка аккумуляторной батареи. Если вы заметили один или несколько указанных выше признаков, то реле регулятор генератора ваз 2114 следует протестировать при помощи мультиметра.

Сделать это можно следующим образом:

Установить тестер на измерение постоянного напряжения с пределом 20 вольт.
Измерить показания вольтажа на клеммах АКБ при выключенном моторе (результат должен составить от 12,5 до 13 вольт).
Запустить мотор и вновь измерить напряжение на клеммах (теперь оно должно составлять от 14 до 14,5 вольт).
Не выключая двигатель, включить дальний свет, печку и обогрев стекла (можно и другие мощные потребители). Замерить напряжение на батарее третий раз. Показатели вольтажа при этом должны находиться в пределах 13,2-13,9 вольт — это будет означать, что стабилизатор исправлен. В противном случае устройство придется демонтировать и заменить.

Читать еще: Гремит панель ваз 2110

Совершать поездки на автомашине с вышедшим из строя регулятором генератора — не выгодно и даже небезопасно, поскольку это может привести к увеличению расхода топлива, поломкам в бортовой сети и даже к возгоранию авто.

Проверить корректную работу регулятора можно и без применения мультиметра, при снятом устройстве. Для этого нужно подсоединить его клемму «массы» к минусу аккумулятора, а контакты Б и В подключить к плюсу. После этого следует взять 3 ваттную автомобильную лампу и подсоединить ее к графитовым щеткам регулятора. Если последний исправен, то лампа загорится.

В некоторых случаях можно пойти еще дальше и проверить порог срабатывания. Для этого регулятор следует подключить как было сказано выше, но между его положительными выводами и плюсом АКБ подключить параллельно пару пальчиковых батарей, дабы увеличить напряжение в сети до 16 вольт. Если регулятор работает правильно, то он прервет питание и подключенная к его щеткам лампочка гореть не будет.

Как заменить регулятор напряжения

Если в ходе проверки выяснилось, что регулятор неисправен, то следует как можно быстрее выполнить его замену на новый, аналогичной модели.

Делать это нужно следующим образом:

Отсоединить обе клеммы от аккумуляторной батареи.
Отсоединить колодку с проводами, подключенную к выводу «D» генератора.
Снять резиновый колпачок с «плюсового» вывода, при помощи ключа на 13 отвинтить гайку, фиксирующую пучок проводов на шпильке.
Снять провода со шпильки-контакта.
Открыть 3 пластиковых зажима на крышке.
Используя плоскую отвертку или узкое лезвие, демонтировать крышку.
Выкрутить крестовой отверткой 2 винта, фиксирующих регулятор.
Отключить провода, подходящие к устройству.
Вынуть корпус регулятора вместе с графитовыми щетками.

Установку нового регулятора напряжения следует выполнять в таком же порядке, но в обратной последовательности.

Установив новый регулятор, следует обязательно зачистить все его контактные поверхности и проверить плотность прилегания контактов. В противном случае возможны сбои и неправильная работа устройства.

Заканчивая разговор о регуляторе напряжения, хочется еще раз напомнить о том, что при первых же признаках неисправности устройства следует заменить его на новое, поскольку в противном случае существует не только риск поломки бортовой электроники или увеличенного расхода топлива, но и вероятность короткого замыкания с дальнейшим возгоранием машины.
