Вся правда о гибриде Toyota Prius II (XW20)

Содержание

«Гибриды» всё чаще встречаются на дорогах России. И дело не только в растущей цене на топливо. «Гибриды» экономичны, а по уровню комфорта не уступают бензиновым конкурентам. Сегодня мы расскажем об одном из представителей «гибридных» — автомобиле «Тойота Приус». В частности, о втором поколении, которое вышло в 2005 году.

Как работает «Тойота Приус»

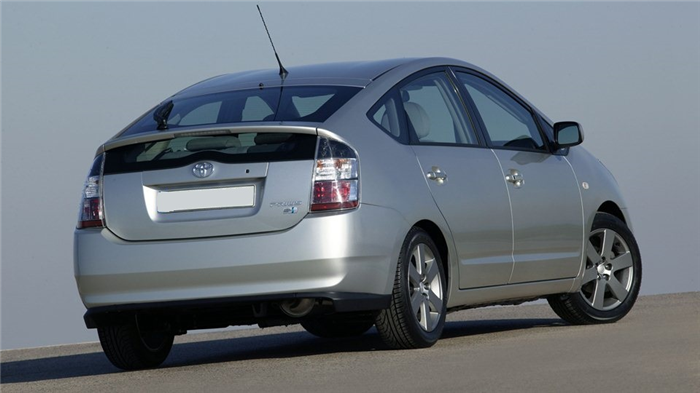

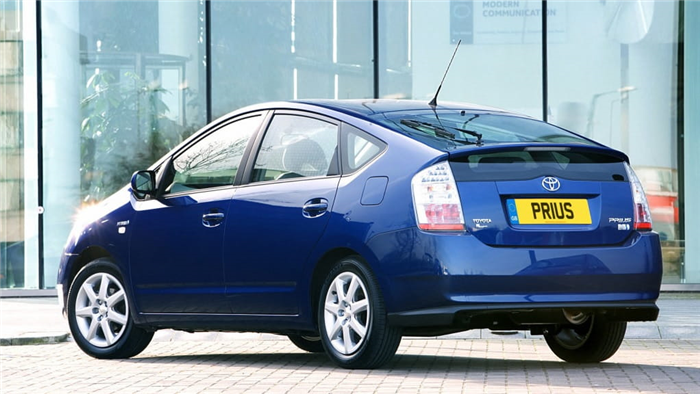

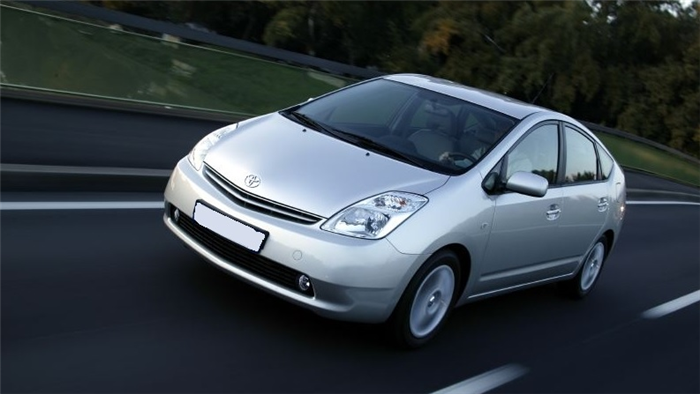

Второе поколение «Приуса» — это пятидверный хэтчбек. В зависимости от комплектации в нем может быть до шести подушек безопасности, ESP, климат-контроль и даже навигация. Работу автомобиля обеспечивают два источника мощности — электромотор 50 кВт и неприхотливый цепной мотор 1,5 л, 77 л. с. Они могут работать одновременно, поочередно и дополнять друг друга при необходимости.

Запуск и разгон производится от электромотора. После того, как машина наберет скорость, включается ДВС. При нажатии на тормоз мотор отключается и заряжает батарею. При ускорении, обгоне или движении на высокой скорости он снова вступает в работу.

Суммарная мощность гибридной установки — 110 л. с. (с учетом сложения общих диапазонов работы). При должном обслуживании она стабильно запускается в любой мороз.

В городе расход топлива не превышает 6 литров. Почти 40% городского пути ДВС остается выключенным. На шоссе вместе с увеличением скорости расход топлива вырастает до 8 литров.

Коробка передач — вариаторная с электронным управлением E-CVT. Такое сочетание способно разгонять машину до сотни за 10,9 секунд. Особых проблем у КПП не замечено, требуется только регламентная замена масла.

Какая подвеска и управляемость «гибрида»

Подвеска в «Приусе» классическая для бюджетного сегмента. Впереди — «МакФерсон», сзади — торсионная балка. Поэтому отличной управляемости от машины ждать не стоит. Подвеска в меру мягкая, немного валкая при манёврах и жесткая на неровностях. Из-за низкого клиренса — 145 мм авто не любит грунтовых дорог и больше подходит для неспешной городской езды.

Ходовая часть ремонтопригодна. В ней нет сложных узлов. Проблем с наличием запчастей тоже нет. Их стоимость не больше, чем у других моделей в бюджетной ценовой категории. Например, стойка «МакФерсон» в сборе стоит не больше 2500 рублей за контрактную деталь. А новый амортизатор обойдётся не дороже 5000 рублей.

Как заряжается аккумулятор электромотора

Эту модель можно заправлять только бензином. Электричество для аккумулятора вырабатывается, когда электродвигатель взаимодействует с ведущими колёсами. Тут есть два основных способа зарядки. Первый — за счёт системы рекуперации, когда при торможении вырабатывается ток. Второй — активная система подзарядки — специальный генератор, который приводится в действие бензиновым двигателем.

В модели два основных режима движения:

• EV — только электротяга, на батареях (когда батареи полностью заряжены);
• HV — гибридный режим ДВС плюс электротяга (аккумулятор заряжается бензиновым мотором).

Чем болеют гибридные «Приусы»

Батарейный блок «Приуса» боится перегревов. Поэтому система кондиционирования охлаждает не только салон, но и батареи. Из-за этого усложняется обслуживание системы. Для дозаправки кондиционера подойдёт далеко не каждый сервис. Нужно и специальное оборудование, и квалифицированные специалисты. Не любит автомобиль и длительного простоя — батареи склонны к саморазряду, что для них губительно.

Гарантия на блок батарей — всего 8 лет или 160 тысяч километров. А это немного, если вы покупаете подержанный автомобиль. Далеко не каждый сервис возьмётся оценить степень износа батарейного блока, если вы соберетесь приобретать «Приус». И это ещё один повод отказаться от «гибрида».

Электропривод тоже может потребовать замены. Производителем заявлен ресурс в 250-300 тыс. км. Помимо электроустановки всю картину портят такие классические болячки, как слабая шумоизоляция, низкая посадка и долгий прогрев салона из-за слабой мощности двигателя. К тому же в целом надёжный двигатель после 100 тыс. км начинает потреблять масло, и требуется замена маслосъёмных колец. Стоит такая услуга от 17 тысяч рублей.

ЛКП оставляет желать лучшего. Как и другие бюджетные иномарки, на вторичном рынке старые машины будут иметь сколы по кузову.

Из-за объёмных батарей багажник у модели маленький — 360 литров. Его хватит для пары чемоданов средних размеров. А вот для путешествий всей семьёй такого объёма может оказаться маловато.

Сколько стоят «машины на батарейках»

Относительная новизна гибридов до сих пор отпугивает многих покупателей. Поэтому на вторичном рынке могут быть проблемы с покупкой или продажей. Рестайлинг второго поколения, по данным портала Avto.ru, насчитывает всего около 100 объявлений по России.

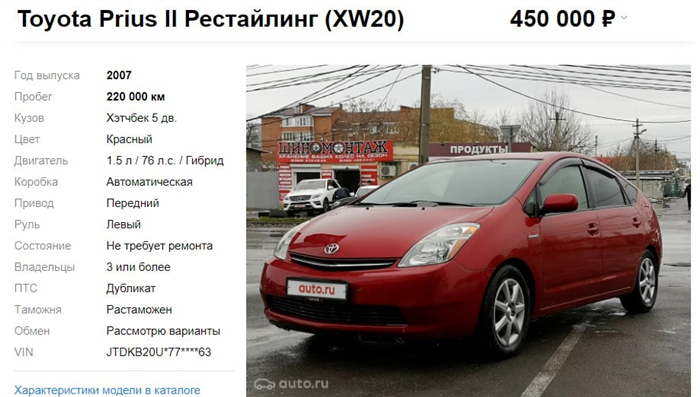

За 450 тысяч рублей можно позволить себе гибридный Toyota Prius II с рестайлинговым кузовом 2007 года.

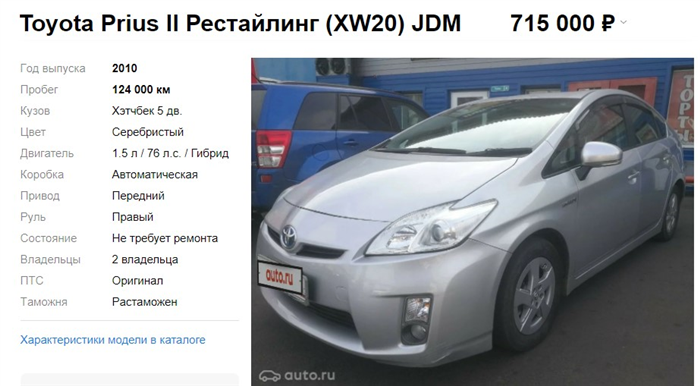

Если надумаете брать модель 2010 года с рестайлингом, то приготовьтесь отдать уже от 700 тысяч рублей.

Какие секреты хранят «Приусы» на вторичном рынке

Не рекомендуем покупать «Приусы», которые попадали в аварии. При серьезных ДТП велик риск повреждения блока аккумуляторных батарей. Батарея не терпит «травм» корпуса блока. Даже после незначительных «толчков» они могут перестать правильно функционировать. А новый блок стоит 80-100 тыс. руб.

Мы нашли на вторичном рынке типичный пример машины, которая после покупки может сулить проблемы.

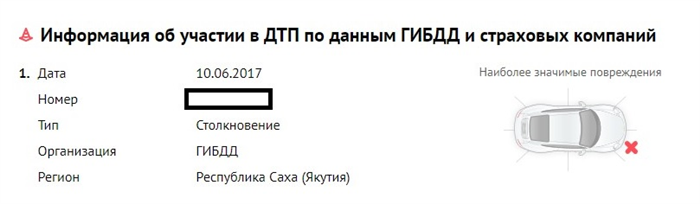

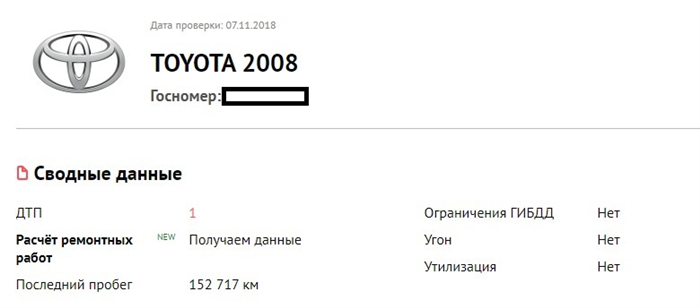

Как мы видим из отчета, авто побывало в ДТП. Удар пришелся на правую переднюю часть. А такой удар мог повлечь повреждение батарейного блока или связующих узлов.

Если удар был достаточно сильный, то наверняка задето колесо. А значит, система рекуперации, которая отвечает за подзаряд батарей, возможно, тоже была повреждена. Машине уже 8 лет, а значит, у нее закончилась гарантия на батарейный блок.

Кому стоит купить «Приус»

Из-за роста цен на топливо люди всё чаще обращают внимание на машины с небольшим расходом топлива. И в этой нише «Приусам» нет равных. Поэтому «гибрид» однозначно подойдёт водителям, привыкшим экономить. Но при общении с продавцом рекомендуется узнать, менялась ли батарея. Если да, потребуйте сервисные документы на нее.

Не подойдет это авто любителям агрессивной и быстрой езды. Из-за слабого двигателя особой прыти от него не увидишь. А из-за долгого разгона до 100 км — 10,9 секунд — раскрутка мотора до высоких оборотов приведет к излишнему потреблению топлива.

Автор: Максим Голенецких

А как вы относитесь к гибридным авто? Расскажите нам об этом в комментариях ниже.

Гибридный автомобиль Тойота Приус: устройство, принцип работы

Благодаря своей экономичности и надежности гибридные автомобили Тойота вызывают огромный интерес у потребителя. Плавный ход и устойчивость на дороге, оказывается, далеко не все достоинства этого японского автомобиля. Отличные ходовые качества машины удивительно сочетаются с экономичным расходом топлива. Работу гибридного автомобиля Тойота Приус обеспечивают два источника мощности: электромотор и двигатель внутреннего сгорания (ДВС).

Содержание статьи (закрыть)

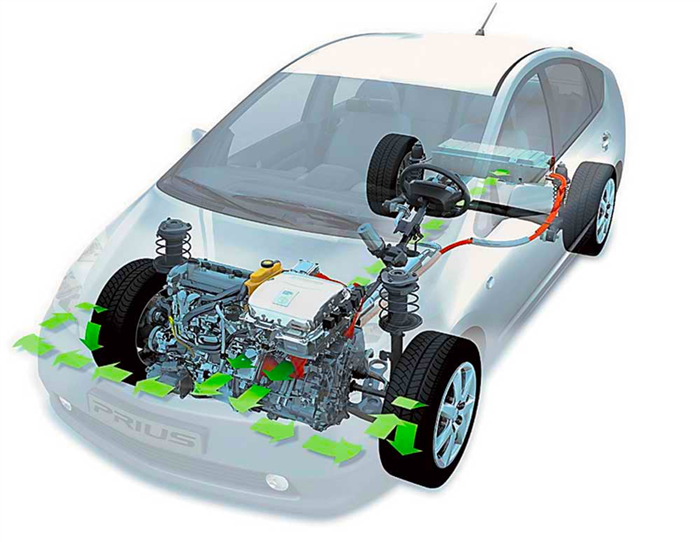

Устройство гибридного автомобиля

Давайте попробуем разобраться, каким образом при повышении мощности машина может расходовать бензин на уровне малолитражки. Устройство гибридного автомобиля Тойота Приус состоит из:

• двигателя внутреннего сгорания (ДВС);
• электромотора;
• планетарного редуктора (делителя мощности);
• генератора;
• инвертора;
• аккумуляторной батареи.

ДВС и электромотор могут работать одновременно, поочередно и дополнять друг друга при необходимости. В гибридном устройстве, крутящий силовой момент на колеса может передаваться от электромотора и ДВС напрямую в различных пропорциях.

Это осуществляется с помощью планетарного редуктора (делителя мощности), который состоит из набора шестерней. Четыре из них присоединены к бензиновому двигателю, а наружная — к электромотору. Еще один сателлит присоединен к генератору, который при необходимости посылает энергию на электромотор или заряжает батарею.

Одним из главных достоинств Приуса можно считать то, что в отличие от электромобилей, для зарядки гибридного автомобиля не требуется подключение к сети питания. Процессор, управляющий всеми действиями машины, подзаряжает при необходимости аккумулятор от ДВС.

Принцип работы гибридного автомобиля

Основная задача инженеров Toyota состояла в том, чтобы создать экономичную машину, которая на трассе не уступала бы мощным «железным коням», но при этом имела бы небольшой расход двигателя. Для этого было использовано сочетание ДВС и электромотора. Чтобы достичь максимальной эффективности, в Тойоте Приус оба источника мощности могут работать отдельно, вместе и параллельно.

Итак, принцип работы гибридного Тойота Приус. Запуск двигателя и разгон автомобиля производится с помощью тягового электромотора. Он вращает внешний сателлит планетарного редуктора и передавая, таким образом, крутящий момент на колеса. Но на аккумуляторе далеко не уедешь. Поэтому, как только автомобиль набрал скорость, в дело включается ДВС.

Совместное использование электромотора и ДВС позволяют добиться максимального КПД (коэффициента полезного действия) всей системы, поскольку. При нажатии на тормоз двигатель внутреннего сгорания отключается и происходит так называемое рекуперативное торможение (вся энергия от сопротивления преобразуется в электрическую), при котором электродвигатель, работая в режиме генератора, заряжает аккумуляторную батарею.

Если автомобилю снова требуется повышенная мощность, например для обгона, вновь включается электромотор, энергии которого вполне хватает для резкого набора скорости. Схемы работы гибридных автомобилей были рассчитаны для увеличения экономичности авто и снижения выброса углекислого газа в атмосферу. При повышении расхода топлива (при нажатии на педаль газа), управляющий компьютер посылает сигнал на делитель мощности и включает электрический источник, что позволяет ДВС работать в режиме без нагрузок.

Toyota обладают уникальной надежностью и гибкостью, поскольку управление движением производится большей частью по проводам, минуя использование сложных узлов и агрегатов. Кстати, в гибриде Тойота Приус генератор выполняет роль стартера, и помогает «раскрутить» ДВС до необходимых 1000 оборотов.

Режим работы двигателя

• Старт. Перемещение при помощи только электрической тяги.
• Движение с постоянной скоростью. В этом случае производится передача крутящего момента на генератор и колеса.
• Генератор, при необходимости, подзаряжает аккумулятор и передает энергию на электромотор. При этом происходит суммирование крутящих моментов обоих тяговых установок.
• Форсированный режим. Электромотор, получая дополнительное питание от генератора, усиливает мощность бензинового двигателя.
• Торможение. Гибрид тормозит большей частью при помощи электродвигателя. Однако при сильном нажатии на педаль, задействуются гидравлические узлы, и торможение происходит обычным способом.

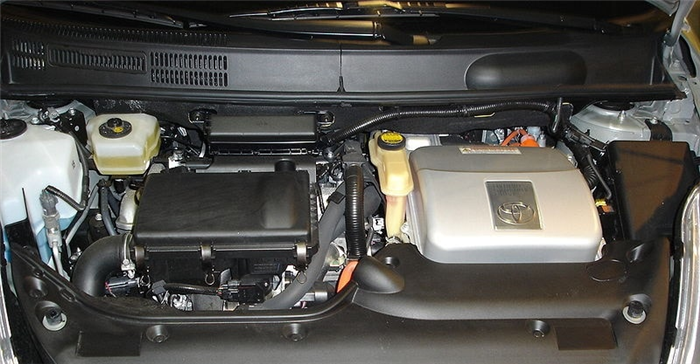

Двигатель (ДВС)

Тип двигателя Тойота гибрид — Hybrid Synergy Drive (гибридный синергетический привод), позволяющий сочетать два источника мощности: ДВС и электромотор. Давайте выясним, какие топливные двигатели устанавливаются на Приус.

В середине 50 годов прошлого столетия инженер Ральф Миллер предложил усовершенствовать идею Джеймса Аткинсона . Суть идеи выражалась в повышении эффективности ДВС путем сокращенного хода сжатия. Именно этот принцип, который теперь часто именуют циклом Миллера/Аткинсона, используется в гибридных двигателях компании Тойота.

Итак, Тойота Приус гибрид, как работает двигатель этого автомобиля. В отличие от других моделей ДВС, процесс сжатия в цилиндре начинается не в момент начала движения поршня вверх, а несколько позже. Поэтому перед закрытием впускных клапанов часть смеси из топлива и воздуха выходит обратно во впускной коллектор, что позволяет увеличить время, в которое используется энергия давления расширяющих газов. Все это обуславливает значительное повышение КПД двигателя, увеличение экономичности агрегата, а также повышает крутящий момент.

Характеристики двигателя:

• Объем — 1794 куб см.
• Мощность (лс/Квт/об мин) — 97 / 73 / 5200.
• Крутящий момент (Нм/об мин) — 142/4000.
• Подача топлива — инжектор.
• Топливо — бензин АИ 95, АИ — 92.

Расход Тойота Приус гибрид на 100 км в городском цикле составляет 3,9 л, по трассе — 3,7 литров.

Электромотор автомобиля Тойота

Конструкция гибридного синергетического привода предусматривает использование тягового электродвигателя. Мощность электромотора Тойота Приус- 56 кВт, 162 Нм. Этот агрегат обеспечивает движение автомобиля со старта и до набора постоянной скорости, включается, когда машина идет на обгон и участвует в торможении. Вся система Тойоты Приус продумана до мельчайших деталей. Зарядка гибридного автомобиля осуществляется в процессе движения, от ДВС через управляющий генератор.

Аккумуляторная батарея

Гибрид оснащен двумя аккумуляторами (основным высоковольтным и вспомогательным), оба находятся в багажнике автомобиля. Основное устройство аккумуляторной батареи автомобиля изготовлено из никель-металл-гидридного сплава и имеет емкость 6,5 А/ч, напряжение 201, 6 В. Этот агрегат имеет собственную систему охлаждения. Внутри высоковольтной батареи находится контроллер, управляющий процессом зарядки каждой ячейки (блока) всего 168 ячеек.

Расход и восстановление энергии аккумулятора контролирует управляющий процессор автомобиля. Аккумуляторная батарея Тойоты Приус не требует подзарядки от электрической сети, этот процесс осуществляется во время движения и торможения (большей частью) транспортного средства.
Вспомогательный аккумулятор: 12 В (35 А/ч, 45 А/ч, 51 А/ч).

Заключение

Несмотря на достаточно высокую стоимость, гибридные автомобили вызывают все больше интереса у покупателей. В сравнении с другими гибрид-автомобилями, Тойота Приус действительно потребляет значительно меньше топлива, и обладает низким уровнем выброса углекислого газа.

Приус, как работает гибрид?

Японские конструкторы смогли разработать гибридный агрегат для моделей Toyota Prius, использующий полезную работу трех двигателей. Они функционируют благодаря одноосному редуктору. Рассмотрим принцип работы и устройство гибридного двигателя Тойота Приус.

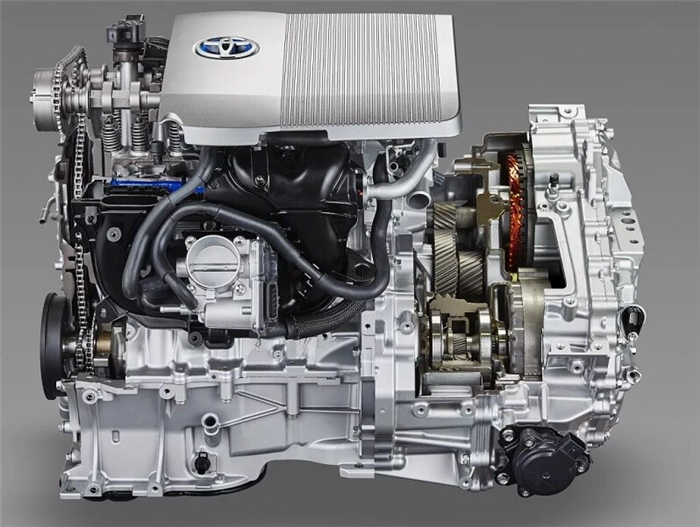

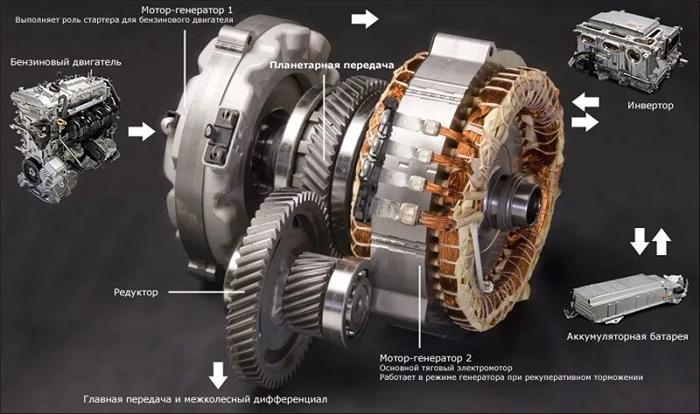

Из чего состоит гибридный двигатель Тойота Приус?

Для того чтобы разобраться, как работает гибридный Тойота Приус, понадобится ознакомиться с базовыми компонентами установки. Она включает в себя бензиновый мотор и два мотор-генератора.

Принцип действия ДВС основан на использовании цикла Аткинсона. В качестве топлива допускается использовать бензин марок АИ-92 и АИ-95. Силовой агрегат отличается сниженным уровнем токсичности, экономичным расходом и высоким коэффициентом полезного действия. Функционал планетарной передачи позволяет передавать вращательный момент на колеса автомобиля, а также обеспечивать работу мотор-генератора. Это способствует выработке электрической энергии для поддержания заряда аккумуляторной батареи, функционирования климатической установки и других электроприборов.

Мотор-генератор №1 и №2

Первый предназначен для запуска ДВС, выступая в роли классического стартера. Также он обеспечивает работу мотор генератора №2, при снижении заряда АКБ. Еще одной функцией электродвигателя №1 является выработка электрической энергии для передачи заряда аккумуляторной батареи.

Второй мотор-генератор обеспечивает непосредственную передачу вращательного момента на колеса, беря энергию из ВВБ.

Принцип работы электромоторов Тойота Приус основан на взаимодействии электромагнитных полей. Для этого используются мощные неодимовые магниты в роторе. Обмотка статора состоит из медных проводников. Оборудование может работать в двух режимах:

Генераторный – происходит выдача трехфазного переменного напряжения с выводов статора. Оно преобразуется в постоянное, за счет применения конвертора. В дальнейшем выработанная энергия направляется на поддержание работы электрооборудования и заряд АКБ;

Двигательный – мотор-генератор получает трехфазное питание на обмотку статора, далее начинает вращаться ротор. Это происходит за счет взаимодействия магнитных полей. В результате получается кинетическая энергия.

Планетарная «коробка передач»

Сложная конструкция планетарного механизма обеспечивает качественное функционирование гибридной установки. Редуктор разработан таким образом, чтобы подключать бензиновую установку исключительно для обеспечения работы генератора или вращения колес. При этом последний режим используется только при наборе оптимального числа оборотов 2ZR-FXE. Указанный показатель находится на уровне от 2000 об/мин.

Принцип распределения работы моторов Тойота Приус гибрид, благодаря конструкции планетарного механизма, выглядит следующим образом:

• передвижение машины на низких скоростях осуществляется на электротяге;
• для обеспечения набора скорости и ее поддержания используется дополнительная энергия от генератора, который двигается с помощью ДВС.

При этом главной чертой планетарного устройства является отсутствие непосредственной связи между бензиновым агрегатом и приводом колес.

Описание режимов работы гибридной силовой установки

В указанном разделе рассмотрим, как работает гибридная установка Тойота Приус в различных режимах. Среди них:

начало перемещения с запуском ДВС;

старт на электротяге и движение на высокой скорости;

запуск 2ZR-FXE на ходу;

Начало движения с запуском ДВС

Данный режим используется при недостаточном заряде АКБ для старта с места Тойота Приус. В этом случае гибрид работает следующим образом:

• За счет действия мотор генератора №1 осуществляется вращение планетарного механизма, который запускает двигатель внутреннего сгорания;
• Силовой агрегат внутреннего сгорания начинает разгонять мотор-генератор №1, что сопровождается переходом последнего в генераторный режим. Далее происходит выработка требуемого количества электрической энергии для заряда АКБ и обеспечения работы второго мотор генератора;
• 2ZR-FXEможет работать исключительно для обеспечения работы первого мотор генератора и поддержания требуемого напряжения в электрической сети Тойота Приус.

Старт на электротяге и езда на высокой скорости

Электротяга гибридной установки Toyota Prius работает при старте машины с места в следующей последовательности:

• Езда начинается при заглушенном бензиновом агрегате;
• Электродвигатель №2 приводит в движение колеса и электромотор №1 через шестеренчатую передачу планетарного механизма. Указанный процесс обеспечивается запасенной энергией аккумуляторной батареи. При этом происходит преобразование напряжения из постоянного в переменное.

Для обеспечения движения Приус на высокой скорости, когда достигаются допустимые обороты электродвигателя №1, используется следующий принцип:

• Мотор-генератор №2 посредством шестерен переключается на вращение первого с кратностью 2.6;
• Это обеспечивает уменьшение скорости вращения электромотора №1 в 2.6 раз, по отношению ко второму. Максимально допустимое число оборотов для первого электродвигателя составляет шесть тысяч, набираемых при скорости в 64 км/ч.

Запуск ДВС на ходу

Принцип работы гибрида Тойота Приус с запуском 2ZR-FXE в процессе движения выглядит следующим образом:

• Бензиновый силовой агрегат включается в момент остановки мотор генератора №1, который тормозится за счет изменения направления электромагнитного потока в противоположную сторону относительно вращения ротора. При этом запуск мотра происходит благодаря снятию вращающегося момента с колес автомобиля;
• После набора оборотов двигателем внутреннего сгорания, происходит совпадение направлений вращения всех агрегатов гибридной установки. При равенстве числа оборотов будет наблюдаться равномерное распределение сил на вращение колес;
• При увеличении оборотов ДВС, в сравнении с электромотором №2, будет наблюдаться рост вырабатываемой электроэнергии мотор генератором №1. Она распределяется на зарядку АКБ и поддержание дальнейшего движения, за счет передачи энергии на электродвигатель №2.

Из указанного режима функционирования гибрида можно четко проследить, что мотор напрямую не соединен с колесным приводом. Он передает энергию на вращение колес только при равенстве числа оборотов колес и оси двигателя. Базовая задача бензинового агрегата — функционирования электрогенератора. Это позволяет поддерживать требуемую емкость аккумуляторной батареи.

Задний ход

За езду автомобиля Тойота Приус задним ходом отвечает мотор-генератор №1. В момент заглушенной установки внутреннего сгорания, первый электромотор переходит в двигательный режим. Это сопровождается противоположным вращением относительно мотор-генератора №2. При этом планетарная ось фиксируется на месте, а вращающий момент с первого электродвигателя передается ко второму, посредством шестеренчатой передачи планетарного механизма. Происходит вращение электромотора №2 в обратную сторону, что сопровождается движением автомобиля задним ходом.

При запущенном бензиновом агрегате, для передвижения задним ходом необходимо увеличить число оборотов электродвигателя №1 относительно двигателя внутреннего сгорания.

Заключение

Конструкция гибрида Toyota Prius позволяет получить экономию топлива за счет следующих факторов:

• Автоматический пуск и остановка бензомотора в требуемые моменты, с использованием цикла Аткинсона для его функционирования;
• Сбор энергии рекуперации при торможении;
• Эффективная нагрузка бензинового силового агрегата благодаря монтажу электромеханического вариатора;
• Отличная аэродинамика.

Видео

Краткий обзор 4х поколений Toyota Prius

За четыре поколения гибрид Тойота Приус усовершенствовался и видоизменился. Электрокар обладает экономичностью и надежностью. Его отличает хорошая устойчивость на дорогах, плавная езда и высокие ходовые качества. Модель Toyota Prius имеет большую мощность, которую обеспечивают два мотора – электро и двигатель внутреннего сгорания.

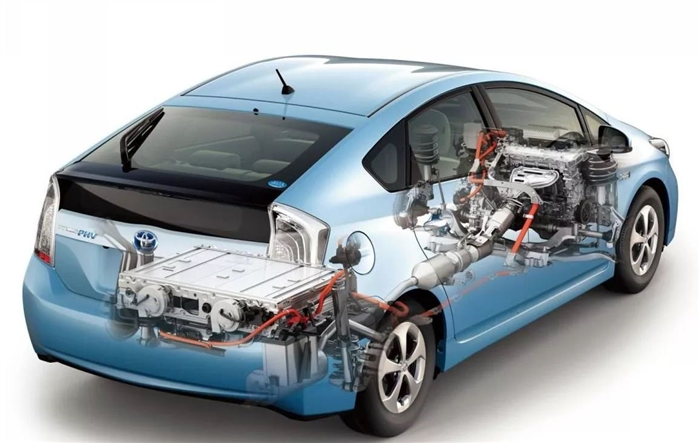

Устройство гибридного автомобиля

Машина расходует минимум топлива при езде. Это обусловлено внутренним устройством. В автомобиле Тойота Приус гибрид присутствуют:

• гибридная силовая установка;
• планетарный редуктор;
• генератор;
• инвертор;
• аккумулятор.

Электромотор и двигатель внутреннего сгорания авто могут действовать одновременно либо по очереди. Водитель сам решает, когда включать электродвигатель, а когда бензиновый. Крутящийся момент в гибридной установке передается и от электромотора, и от ДВС.

Осуществляет процесс планетарный редуктор, который делит мощность и включает шестерни. Они подсоединены к бензомотору и электродвижку. Необходимую энергию на электромотор дает генераторная установка.

Обратите внимание! Генератор заряжает батарею. Если другие электрокары требуют подключения к сети, то модель Toyota Prius hybrid в данном процессе не нуждается. При необходимости аккумулятор машины подзаряжается от ДВС.

Принцип работы гибридного автомобиля

Разработчики новинки планировали создание экономичного электрокара, и им удалось выпустить на рынок Тойота Приус в новом кузове. Модель обладает небольшим расходом топлива из-за сочетания электродвигателя и бензинового. Возможна работа двигателей по отдельности или совместно. После того, как авто наберет скорость, водитель может включить электродвигатель.

Принцип работы гибридного двигателя Тойота Приус основан на действии тягового электромотора. Однако длительная езда на электромоторе невозможна.

Как работает гибридный двигатель Тойота Приус? Основные моменты принципа работы Тойоты Приус:

1. Двигатель оказывает влияние на запуск и разгон авто. В результате осуществляется вращение редуктора и происходит передача крутящего момента на колеса.
2. После набора скорости начинается работа двигателя бензинового. Чтобы осуществить обгон и набрать мощность, водитель снова включает электродвигатель.
3. При тормозе ДВС отключается, энергия преобразуется в электрическую. Осуществляется торможение.

Благодаря совместному использованию обоих движков, КПД системы остается максимальным. Управление ездой осуществляется, минуя сложные агрегатные механизмы. Роль стартера в машине Тойота Приус выполняет генератор.

Режим работы двигателя

Движение гибрида возможно только под влиянием электротяги. Осуществляется старт, после чего происходит движение транспорта с нужной неизменной скоростью. Крутящийся момент в это время передается на колеса. Если генератор подсел, он берет заряд от аккумулятора. Энергия передаётся на электродвигатель.

При форсированном режиме новой Тойоты Приус электродвижок получает дополнительное питание от генератора, что увеличивает мощность ДВС. При торможении автомобиль останавливается только с помощью электродвигателя. Но при сильном нажатии на педаль тормоза, в процессе участвуют гидравлические узлы.

Двигатель (ДВС)

Тойота Приус характеристики зависят от сочетания двух источников мощности – электромотора и ДВС. Какие топливные моторы есть у новинки? В электрокаре применяется гибридная установка, действующая по циклу Миллера/Аткинсона.

В цилиндре двигателя происходит сжатие после движений поршня. Небольшое количество воздуха и топлива втягивается в коллектор. В итоге экономичность агрегата увеличивается.

Тойота приус гибрид технические характеристики ДВС:
