Реле бензонасоса тойота королла

Реле Тойота Королла: бензонасоса, стартера, зарядки, аварийки и ЭБУ

Реле электрооборудования – сложная узловая система, которая играет огромную роль в работе автомобиля. Она отвечает так или иначе за все функции машины, поэтому в случае возникновения неисправности какого-либо из узлов обращаться стоит в первую очередь к соответствующему реле. На Toyota Corolla всех моделей их расположение идентично, разница заключается в составе электрооборудования, за которое отвечает тот или иной блок.

Блоки в моторном отсеке

Не важно, какой именно автомобиль Toyota имеется в наличии, расположение всех 6 блоков предохранителей и реле примерно одинаковое. Три из них размещены в салоне, а три – под капотом в моторном отсеке.

Конечно, электрооборудования в автомобиле очень много, поэтому более конкретно стоит рассмотреть, где находится реле стартера, топливного насоса, зарядки, аварийных сигналов и электронный блок управления, поскольку они чаще всего становятся причинами неисправностей. Более того, эти детали целесообразно рассмотреть и потому, что они есть на всех автомобилях Corolla, в то время как ряд иных запчастей на некоторых моделях отсутствует.

Итак, начать стоит с блоков элементов, которых находятся под капотом. Первый блок расположен за левой фарой рядом с радиатором. На модели EE96 1992–1993 годов он размещен чуть ближе к центральной части автомобиля, однако найти его будет довольно просто, потому что закреплен он во всех случаях на кузове. В нем находятся реле деталей антиблокировочной системы. В частности, это электродвигатель насоса и электромагнитный клапан АБС. Неполадки возникают с ними довольно редко.

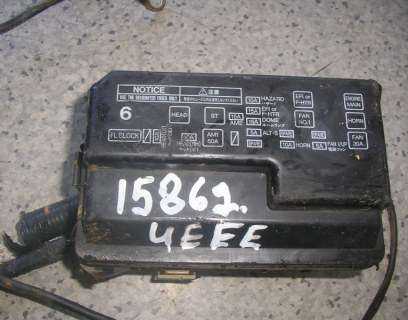

Следующий блок имеет гораздо более серьезные размеры. Она находится справа от двигателя на кузове ближе к верхней части моторного отсека. Стоит отметить, что на компактном минивэне Corolla Verso он расположен чуть ниже, и его легче спутать с третьим блоком, размещенном чуть ближе к фарам. В данной детали имеется, помимо прочих, втягивающее реле стартера. Оно обозначается кодами «A» и «ST», поэтому найти его не составит труда. Помимо этого, здесь находятся реле звукового сигнала, фар, двигателя (общепринятое обозначение – IG2), вентилятора охлаждения и системы впрыска топлива. Третий блок, как уже было сказано ранее, расположен чуть ниже второго. На Королле Версо он извлекается намного проще, поскольку соседний узел не мешает. В нем, однако, нет деталей, которые необходимо постоянно менять, поэтому останавливаться подробнее излишне.

Блоки в салоне

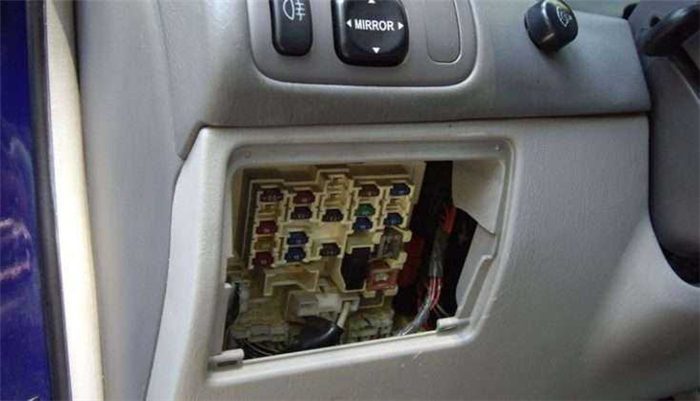

В салоне Тойота Королла имеются еще 3 блока реле, отвечающих за работу электрооборудования в автомобиле. Блок № 4 размещен слева от рулевой колонки под приборной панелью. Его основной составляющей являются предохранители, число которых в зависимости от модели может варьироваться от 16 до 35. Количество реле гораздо меньше: их всего четыре. Здесь находятся реле габаритов и зарядки, которые чаще всего подвергаются поломке. Последний, к слову, является интегрированным. Дело в том, что реле зарядки служит для подключения различных дополнительных элементов электрооборудования. Деталь, отвечающая за габариты, само собой, не ограничивается данным оборудованием. Дополнительно ее работа охватывает аварийки. Здесь же размещено и реле поворотов, которое отвечает за соответствующие световые сигналы. Кроме того, имеется и третья деталь. Это элемент, отвечающий за обогрев заднего стекла. Его работа непосредственно связана с реле дворников и предохранителями стеклоочистителя и стеклоомывателя, расположенными в том же блоке, так как это необходимо для эффективной системы очистки лобового стекла.

Следующий блок расположен на противоположной панели справа под бардачком. Найти его можно, сняв обшивку. Здесь размещены две очень важные детали: реле отопителя и ЭБУ. Первая из них отвечает за обогрев салона и связана с двумя имеющимися в блоке предохранителями.

Электронный блок управления отвечает за работу двигателя и связь его с электрическим оборудованием автомобиля. Грубо говоря, он является своеобразным «мозгом» Toyota Corolla, ведь к нему подключены датчики и различные исполнительные механизмы.

И, наконец, последний блок находится симметрично предыдущему с левой стороны. Он содержит исключительно реле, которые отвечают за выключение бензонасоса и отопителя (дополнительное). Кроме того, под ними находится ГСР (главное силовое реле), которое связано с ЭБУ и отвечает за сбалансированное распределение мощности по различным системам автомобиля.

Покупка, снятие и замена элементов

Естественно, электрооборудование автомобиля не может работать вечно, особенно если та или иная деталь используется слишком часто. Зная расположение всех необходимых блоков и реле в них, можно, в случае возникновения неисправностей, быстро снять и установить новую запчасть, а не ехать на СТО, теряя время и деньги. Перед тем как снимать деталь, важно иметь соответствующий инструмент. Во-первых, это пассатижи. Ими следует извлекать нужное реле. Во-вторых, это тряпочка и кисточка. Они необходимы для очистки гнезда от остатков окислительных процессов, если таковые имели место. И, само собой, нужно иметь сменный комплект соответствующих деталей.

Читать еще:  Тех характеристики тойота аурис

Стоит всегда помнить, что для каждой модели нужно брать свой набор реле. Купить их можно в любом магазине запчастей для Toyota. Стоят детали в целом немного. Самым дорогим является втягивающее реле стартера для Королла 120–180 моделей, поскольку оно является наиболее сложным в технологическом плане. Довольно сложно найти запчасти на автомобили серии АЕ 100 и АЕ 101, а также версии старше 1992 года, поскольку спрос на них гораздо меньше. Некоторые детали от Короллы 150 подходят для моделей 120 и 180, однако их совместимость лучше всего уточнять у продавца или производителя.

Сам процесс замены занимает совсем немного времени. Самым длительным этапом является разбор блока, поскольку, например, в случае его расположения в салоне приходится снимать обшивку.

Разбирать пластиковые панели нужно аккуратно, поскольку в случае повреждения они очень быстро разрушаются, и приходится покупать новые.

Стоять реле могут как в совмещенных блоках вместе с предохранителями, так и обособленно. В первом случае опять-таки нужно аккуратно разобрать деталь, чтобы при демонтаже не были задеты предохранители, которые достаточно хрупки. Отсоединить реле нужно с помощью пассатижей или специального пинцета, после чего необходимо зачистить гнездо кисточкой и протереть всю панель сухой тряпкой. На этом процесс замены заканчивается.

Заключение

Реле электрооборудования – важная и деталь любого автомобиля. Зная расположение соответствующего блока, можно произвести замену, подготовив предварительно инструменты и сменные запчасти. Своевременный ремонт позволит сэкономить время и деньги на посещении СТО, а также предотвратить возникновение иных неисправностей в различных системах автомобиля.

Проблема с бензонасосом Toyota Corolla

При разгоне начал чувствовать небольшой провал мощьности при 3000-3500 тыс. оборотов и иногда был небольшой стук пальцев. Были мысли проверить давление насоса, но заглянув однажды под сидение и под капот не нашел куда бы можно было воткнуть манометр, а пластиковые топливные трубки рука не поднялась резать. Так и ездил около месяца, то времени нет как всегда, то ещё что нибудь.
Встав ранним солнечным утром, выпив кофейку, пока спускался запустил двигатель с автозапуска, сел и поехал на работу. Отъехав от дома буквально 1.5км двигатель внезапно заглох, на приборах небыло никаких ошибок. При прокрутке стартером двигатель не схватывал вообще. Я что то пытался сделать прыгая вокруг машины, скидывал клемы и т.д и т.п. понимая что опаздываю на работу. Было такое чувство как будто на кочке отвалился какой то провод. Понимая что я бессилен, звоню другу и прошу о помощи. Он оттащил машину обратно во двор и увез меня на работу. Два дня и две ночи я думал находясь на работе что же это было. Все мысли шли к бензонасосу. Знакомые и интернет говорили много версий от каких то реле по защите до того что заклинил клапан на крышке бензобака.

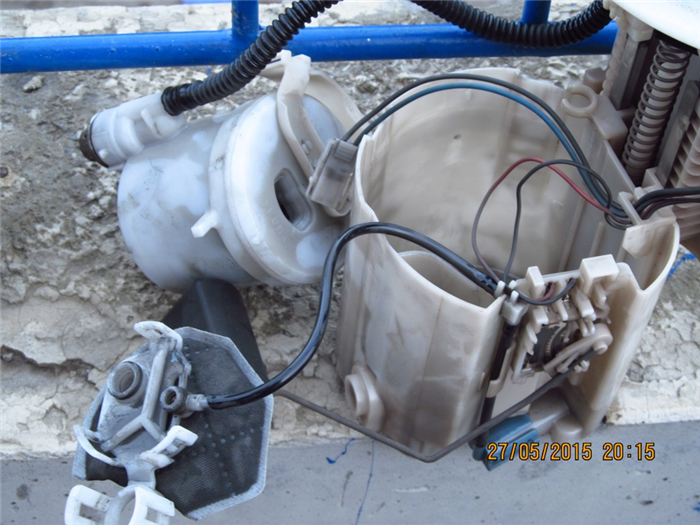

Приехав домой начал копать. При включении зажигания бензонасос молчал. Было решено достать его. Сняв его я во первых поразился от налета и осадка какой то сажи, менял фильтра 5 месяцев назад и примерно 8-10т.км.

🙁

Подключив насос на прямую убедился что он рабочий. В моей голове была причина (нет питания на бензонасос) собрал всё обратно и я начал копать дальше. Добрые люди подсказали найти реле от сигналки, которое ставят в разрыв цепи бензонасоса. Потроха от сигналки оказались за щитком приборов.

.

Дальше по проводам нашел то самое реле, оно было спрятано у левой ноги водителя.

И здесь.
Но реле оказалось рабочее. Не зная куда копать дальше, позвонил знакомым ребятам имеющим нужную аппаратуру и стал ждать их приезда, а пока ждал проверил все штекера на окисление, но всё было в порядке. Приехали ребята, я всё объяснил и началась проверка. Моя версия о питании на бензонасос развалилась сразу, оказалось что питание идет только когда начинаешь крутить стартером. Подключили сканер и он сказал что нет никаких ошибок и везде всё ок. Вердикт был однозначен-БЕНЗОНАСОС.
Обзвонив несколько магазинов я ашалел от цены, просили от 15000 до 17000р. за оригинал, про дубликаты вообще тишина. Начал звонить по разборкам и слышав что нет бензонасоса я был в расстройстве и набрав последний имеющийся номер я услышал заветные слова, ДА ЕСТЬ, даже не верилось.

Читать еще:  Давление в шинах toyota land cruiser 200

Правый мой, левый с разбора.

И цена то смешная, аж 1000р. Опять вытаскиваю бензонасос, ставлю купленый, не закручивая злощастное кольцо на баке пробую запуск и оооооооо чудо, двигатель зашептал.
Собрал всё обратно, выехал на трассу и реально почувствовал что машина едет по новому, стала резвее откликаться на газ и увереннее идти на обгон.

Блоки предохранителей Toyota Corolla E150

Предохранители и управляющие реле используются для предотвращения повреждений электрического оборудования Тойота Королла Е150. Применение в электросхеме релейных элементов, предусматривается для ответственных потребителей тока. Для размещения защитных устройств используются монтажные блоки, в Тойоте Королла 150 предусмотрено использование двух. Рассмотрим подробнее, где установлены блоки и для защиты какого оборудования они предназначены.

Предохранители Corolla E150

Для модели Тойота Королла в кузове Е150 блоки плавких предохранителей устанавливаются в салоне и под капотом. Электрическая схема состоит из предохранителей различного токового номинала. Монтажный блок, располагающийся в салоне, включает в себя основные защитные элементы электрического оборудования.

Блок в салоне

Блок предохранителей, установленный в салоне Тойота Королла Е150, расположен в нижней области приборной панели с левой стороны. Схема размещения элементов защиты указана на крышке блочка с внутренней части. Это способствует быстрому и чёткому определению местонахождения предохранителя прикуривателя Тойота Королла Е150 и прочих защитных компонентов электрической схемы.

Схема защиты состоит из реле: указателей поворотов (R1), отопительного контура (R2), IG1 (R3). Также предусмотрена следующая компоновка предохранительных элементов:

F1 – ЭБУ (электронный блок управления) электрическим оборудованием кузова (30А);

F2 – цепь реле поворотных указателей (40А);

F3 – резервная цепь;

1 – стартер, система впрыска и контроля блокирования передач (7,5А);

2 – противотуманные фонари (15А);

3, 6, 12, 18, 25, 27, 28 – резервная цепь;

4 – система впрыска, стартер (25А);

5 – функция блокирования замков дверей (25А);

7 – впрыск топлива, стоповые огни, ABS (10А);

8 – бортовая программа диагностики (7,5А);

9 – зарядная система аккумуляторной батареи (АБ), зеркало заднего вида с антибликовым режимом, обогрев заднего стекла, световая индикация аварийной остановки, задние ходовые огни, индикатор не пристегнутого ремня безопасности правого пассажира спереди, поворотные указатели (10А);

10 – автоматизированная программа регулировки угла наклона фар, ЭБУ электрооборудованием кузова, электропривод руля, охлаждающий вентилятор радиатора, ABS, VSС, мультимедийная подготовка, насос подачи омывающей жидкости на фары, программа впрыскивания топлива и без ключевого доступа (10А);

11 – стеклоомыватель лобового стекла (15А);

13 – дворники и насос подачи омывающей воды на ветровое стекло (25А);

14 – кондиционер, обогрев заднего окна и внешних обзорных зеркал (10А);

15 – обогрев сидений (15А);

16 – передние и задние фары, освещение регистрационного номера, ходовые огни, подсветка панели с приборами, противотуманные фары, система впрыска и ручной корректировки фар (10А);

17 – освещение салона и бардачка, подсветка панели с приборами, переключатели смонтированные на руле, ЭБУ электрическим оборудованием кузова (7,5А);

19 – стеклоподъёмники передних дверей (20А);

20, 21 – левый и правый стеклоподъёмник задних дверей (20А);

22 – электрический подъёмник люка (20А);

23 – прикуриватель (15А);

24 – мультимедийная подготовка, ЭБУ кузовного электрооборудования, функция блокирования переключения передач и без ключевого доступа, внешние зеркала для обзора заднего вида (7,5А);

26 – подогрев боковых зеркал для обзора заднего вида и система впрыска (10А);

29 – задняя противотуманная фара (7,5А);

30 – функция блокирования рулевого колеса, АКПП и системы: срабатывания подушек безопасности, без ключевого доступа и впрыскивания (7,5А);

31 – контрольно-измерительные приборы — КИП (7,5А).

Блок в моторном отделе

Блок предохранителей Toyota Corolla E150 установлен в отсеке с двигателем внутреннего сгорания, в верхнем правом углу. Электросхема Тойота Королла в 150 кузове предполагает монтаж дополнительных блочков с управляющими элементами. Так реле стартера находится внизу приборной панели, непосредственно под мультимедийной системой. Блок в моторном пространстве состоит из следующих предохранительных элементов:

Читать еще:  Емкость аккумулятора тойота камри

1 – насос для подачи омывающей жидкости на фары (30А);

2 – охлаждающий вентилятор радиатора (45А);

3 – антиблокировка тормозов и курсовая устойчивость (30А);

4 – функция зарядки АБ (50А);

5 – антиблокировка тормозов и курсовая устойчивость (50А);

6 – АКПП, программа доступа без ключа (10А);

7 – центральный замок, КИП, ЭБУ электрическим оборудованием кузова, функция курсовой устойчивости, электропривод стеклоподъёмников (10А);

8 – мультимедийная подготовка (15А);

9 – программа без ключевого доступа, освещение салона и багажника (10А);

10 – блокировка руля (20А);

11 – системы: впрыска, запуска мотора, без ключевого доступа (30А);

12 – программа регулирования положения дроссельной заслонки (10А);

13 – аварийная индикация, поворотные указатели (10А);

14 – зарядная система АБ (7,5А);

15 – ЭБУ электрическим оборудованием кузова (7,5А);

16 – головные фары (50А);

17 – впрыск топлива (50А);

18 – функция предварительного (перед пуском) прогревания силового агрегата, работающего на дизельном топливе (80А);

19 – электрический усилитель руля (60А);

20 – зарядная система АБ (120А);

21 – система впрыска и без ключевого доступа (15А);

22 – цепь подачи звукового сигнала (10А);

23 – впрыск топлива (20А);

24, 25, 26 – запасные, соответственно на 10, 20 и 30А;

28, 29, 30 – кондиционер (30А);

31 – левый ближний свет (30А);

32 – правый ближний свет (50А);

33, 34 – левый, правый дальний свет (30А);

35, 36 – регулировка впрыскивания топлива (40А);

37 – программа запуска двигателя и без ключевого доступа (7,5А).

Также в схему включены управляющие реле:

38 – охлаждающий вентилятор радиатора;

39 – переключения светового режима фар;

Правила замены предохранителей

К перегоранию защитного элемента электрической цепи оборудования автомобиля могут привести следующие факторы:

  • резкое изменение величины напряжения;
  • короткое замыкание;
  • обрыв.

Замена предохранителя Тойота Королла Е150 должна сопровождаться предварительным устранением причины его повреждения. Для осуществления замены перегоревшего защитного компонента, следует применять специализированные щипцы из пластика. Они входят в заводскую комплектацию и находятся в монтажном блоке подкапотного пространства.

При производстве работ по замене предохранителя потребуется придерживаться следующих правил безопасности:

  • 1) отключить зажигание и всё электрооборудование;
  • 2) перегоревший элемент меняется на идентичный по допустимому токовому значению;
  • 3) категорически запрещается применять перемычки взамен поврежденных защитных элементов.

Реле и предохранители Toyota Corolla 120

Предохранители и реле — неотъемлемая часть любого современного автомобиля, в том числе и Тойоты Короллы в 120 кузове. Без предохранителей в бортовой электронике автомобиль был бы сродни открытому огню, не иначе.

Основная задача предохранителей — не допустить поломку какого-либо агрегата в машине и предотвратить угрозу воспламенения электропроводки транспортного средства.

Очень часто на «возрастных» автомобилях, машинах-утопленниках или просто на тех автомобилях, которые использовались в плохих условиях (высокая влажность или сухость, снег и т. п.) электропроводка выходит из строя.

Правда в подобной ситуации есть один важный нюанс — проводка состоит из большого количество проводов (моторная, салонная т. н «косы») и «поломаться» сразу же вся она никак не может. Именно этот нюанс налагает на владельцев автомобилей множество головной боли, когда при всех исправных агрегатах что-то внезапно перестает работать или того хуже — изоляция на проводах начинает оплавляться.

Стоит уделять особое внимание электронике автомобиля и не откладывать потенциальный ремонт в долгий ящик, ведь от пренебрежения своевременным обслуживанием можно дорого поплатиться !

Блоки предохранителей и их расположение в подкапотном пространстве

Прежде чем рассказать о том, где находятся реле и предохранители, следует упомянуть о том, что далеко не все исполнительные блоки на изображениях могут присутствовать конкретно в вашем автомобиле. Обусловлено это несколькими факторами:

  • комплектация автомобиля;
  • год выпуска и общее оснащение (в зависимости от года в определенных комплектациях оснащение менялось, как, например, наличие ГУР вместо ЭУР);
  • предназначение автомобиля для рынка определенных стран (Европа, Америка или же Азия, последние автомобили, как правило, делались для внутреннего рынка Японии).

И если расположенные под капотом блоки и их наличие чаще всего зависит только от комплектации автомобиля, то с оставшимися блоками в салоне не всё так просто, т. к. их расположение зависит от того для какого рынка предназначен автомобиль. Впрочем, этот момент мы затронем чуть позже, а сейчас разберемся с блоками в подкапотном пространстве.

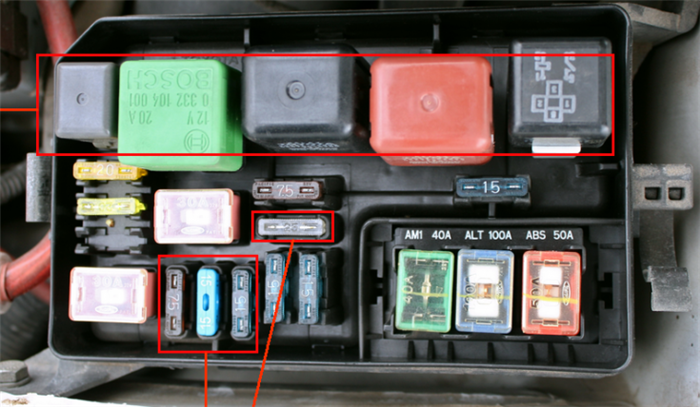

Итак, блок №1 по-умолчанию одинаков у всех Королл. Давайте подробнее рассмотрим его схемотехнику и расположение элементов в нём. На схеме ниже видно основные приходящие разъёмы от кос проводки, они отмечены.
