Смазка для шкворней уаз патриот

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Анализ применяемых смазок в поворотном кулаке Спайсер.

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение Ваксойл » Чт мар 30, 2017 09:34

Любой серьезный производитель запасной части для автомобиля, как правило прикладывает к ней инструкцию в которой описывает порядок монтажа, эксплуатации, ремонта и технического обслуживания изделия. Если изделие требует использования смазочного материала, то обязательно указывается рекомендуемый тип смазки. Что неудивительно, современная промышленность выпускает огромнейший ассортимент смазочных материалов, которые существенно отличаются по своим характеристикам и очень часто несут специфические свойства полезные для одного механизма и вредные для другого. Все мы, наверняка, знаем немало примеров, когда из-за использования неправильной смазки выводились из строя достаточно дорогостоящие изделия. Поэтому вопрос смазки является архиважным и к нам достаточно часто обращаются с вопросами о смазывании поворотных кулаков.

Налаживая серийный выпуск комплектов для ремонта шкворневого узла, мы тоже озаботились этим вопросом и чтобы не гадать на кофейной гуще обратились за ответом к представителям бийской науки. Недаром же наш город носит почетное звание города-наукограда и мы думаем, что наши ученые, в отличие от британских, могут дать правдивый ответ на любой вопрос.
Как обычно, академическая наука подошла к вопросу со всей серьезностью и провела исследования, результаты которых мы систематизировали и представляем на Ваш суд.

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение wert1234 » Вт сен 26, 2017 15:02

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение vadim20 » Вт сен 26, 2017 18:03

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение wert1234 » Вт сен 26, 2017 19:53

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение vadim20 » Вт сен 26, 2017 20:34

Анализ применяемых смазок в поворотном кулаке Спайсер.

Сообщение Стивен » Ср сен 27, 2017 10:39

Ваксойл писал(а): Любой серьезный производитель запасной части для автомобиля, как правило прикладывает к ней инструкцию в которой описывает порядок монтажа, эксплуатации, ремонта и технического обслуживания изделия. Если изделие требует использования смазочного материала, то обязательно указывается рекомендуемый тип смазки. Что неудивительно, современная промышленность выпускает огромнейший ассортимент смазочных материалов, которые существенно отличаются по своим характеристикам и очень часто несут специфические свойства полезные для одного механизма и вредные для другого. Все мы, наверняка, знаем немало примеров, когда из-за использования неправильной смазки выводились из строя достаточно дорогостоящие изделия. Поэтому вопрос смазки является архиважным и к нам достаточно часто обращаются с вопросами о смазывании поворотных кулаков.

Налаживая серийный выпуск комплектов для ремонта шкворневого узла, мы тоже озаботились этим вопросом и чтобы не гадать на кофейной гуще обратились за ответом к представителям бийской науки. Недаром же наш город носит почетное звание города-наукограда и мы думаем, что наши ученые, в отличие от британских, могут дать правдивый ответ на любой вопрос.
Как обычно, академическая наука подошла к вопросу со всей серьезностью и провела исследования, результаты которых мы систематизировали и представляем на Ваш суд.

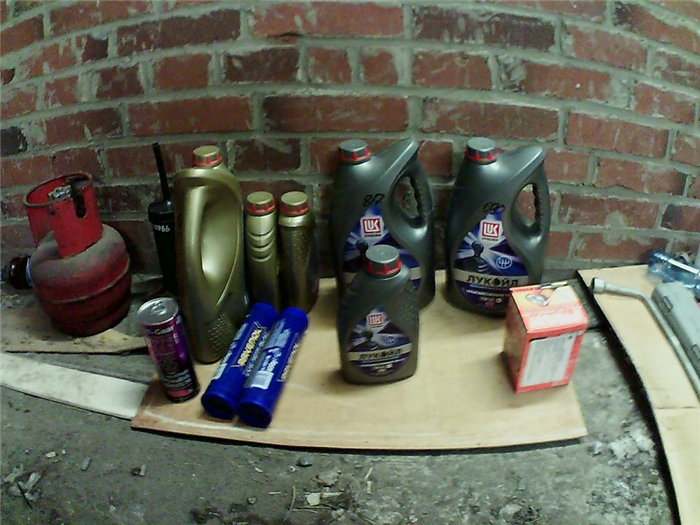

Что смазывать в УАЗ Патриот

В ходе эксплуатации каждый автомобиль подвергается техническому обслуживанию, в основу которого входит смазка деталей и узлов. УАЗ Патриот также подлежит техническому обслуживанию, и его смазка является главным фактором данной процедуры.

Смазку узлов и деталей необходимо производить в строго регламентируемые заводом сроки и обязательно использовать при этом исключительно такие смазочные вещества, о которых расскажет данный материал. Перед тем, как проводить обработку узлов и деталей смазочными веществами, важно очистить и удалить грязь с пресс-масленок и пробок, что позволит избежать такой проблемы, как попадание грязи и пыли внутрь агрегата. В данном материале рассмотрим, что же такое карта смазки внедорожника и какие виды смазочных веществ следует применять.

Особенности обработки смазочными веществами

Выше упоминалось, что смазка деталей и узлов автомобиля является неотъемлемой частью, без производства которой возникает большая вероятность возникновения серьезных видов последствий. Что же такое карта смазки? Карта смазки — это информация, при которой автовладелец знает, где и чем необходимо смазать ту или иную деталь. Сегодня рассмотрим карту смазки для внедорожника и выясним основные особенности этих действий.

Итак, обработка деталей или узлов производится до полного заполнения емкости, если отсутствует уровень для контроля, или же до момента, пока материал не покажется из мест стыкования деталей. В таком случае данные действия будут проведены правильно. Также важно знать, что повторная обработка деталей и узлов внедорожника УАЗ Патриот производиться должна веществами одной марки, но, ни в коем случае, не разными — это повлечет за собой массу неприятных последствий. Если производится замена моторного масла на изделие другой марки, то предварительно осуществляется промывка системы. Рассмотрим, как же выглядит карта смазки проходимца.

Карта смазки

  1. Первым делом осуществляется замена смазочного вещества в двигателе ЗМЗ-409 автомобиля УАЗ Патриот. Для замены завод изготовитель рекомендует использовать материал марки «ТНК Мотор Ойл». Количество необходимого материала составляет 7 литров, а во время замены масла производится и замена фильтра. Производится данная процедура как при ТО-0, так и при первом и втором техобслуживании.
  2. Проводится замена масла в картере коробки передач. Количество требуемого материала составляет 2,5 литра. Во время замены также очищяется магнитная сливная пробка. Для обработки картера коробки передач рекомендуется использовать масло «Супер Т-3», «ТНК» или «Лукойл». Производится при втором техническом обслуживании.
  3. Картер раздатки составляет около 0,8 литров.
  4. Подлежат обработке игольчатые подшипники карданных шарниров, что также осуществляется при ТО-2. Количество точек для обработки игольчатых шарниров на внедорожнике УАЗ Патриот составляет 4 или 5 штук. Для этого используется масло «Супер Т-3» или «Девон Супер Т». Для замены необходимо через пресс-масленки добавить смазочный материал до момента, пока он не начнет выходить из всех уплотнительных соединений.
  5. Следует смазать втулки и опорные подшипники шкворней поворотных кулаков, для чего применяется Солидол С. Для этого имеется 2 точки в виде пресс-масленок, через которые и осуществляется заправка данного узла.
  6. Картер заднего и переднего мостов заполняются такими видами масел: Уфалюб-унитранс», «Девон Супер Т». Количество масла для замены составляет примерно по 1,5 литра. При замене производится очистка магнитной пробки.
  7. Обработке подлежат подшипники ступиц задних колес. Для этого необходимо в момент замены масла в заднем мосту снять ступицы и промыть их с помощью керосина. После этого их следует просушить и заполнить каждый подшипник по 15 г смазочного вещества. После этого установить их на место.
  8. Для обработки ступиц передних колес используется Литол 24. Обработка осуществляется в 4 местах, то есть подлежат смазке все внутренние и наружные подшипника. Примерное количество необходимого смазочного вещества составляет около 270 грамм.
  9. Для смазки амортизаторов внедорожника УАЗ Патриот используется материал АЖ-12Т, если же изделия вышли из строя, то их следует сменить на новые.
  10. Картер рулевой системы смазывается маслом Супер Т-3. Количество требуемого масла составляет около 0,45-0,5 литров.
  11. Рулевой уплотнитель смазывается с помощью Литола 24, для чего необходимо сдвинуть кромку уплотнителя и осуществить обработку рабочего вала.
  12. Карданные шарниры руля смазываются Литолом-24, что осуществляется посредством 4 пресс-масленок.
  13. Бачок тормозного цилиндра. Для заправки цилиндра используется тормозная жидкость марки «Росдот». Жидкость следует полностью сменять 2 раза в год.
  14. Гидропривод сцепления смазывается аналогичной марки тормозной жидкостью. Для полной замены жидкости она необходима в количестве 0,2 литров.
  15. Клеммы АКБ. Чтобы избежать такого явления, как окисление клемм, необходимо их обрабатывать солидолом или специальной пластичной смазкой.
  16. Замки и приводные механизмы дверей. Для их обработки используется масло ВМГЗ или МГЕ10А.
  17. Дверные ограничители. Перед непосредственным нанесением смазочного материала, изделия подлежат промывке. Для этого используется Литол-24.
  18. Замок капота. Используется масло ВМГЗ, а смазка наносится при необходимости.
  19. Привод замка капота. Применяется Литол-24, а при непосредственном нанесении вещества осуществляется очистка поверхности.
  20. Петли капота. Аналогичный смазочный материал, что и для замка капота, а наносится смазка при возникновении таких явлений, как появление скрипа.
  21. Система охлаждения. Для охлаждения двигателя используется Тосол-А40М, Термосол, или ОЖ-40. Необходимое количество жидкости для полной его замены составляет 12 литров. Перед заменой проверяется плотность жидкости.
Читать еще:  Тонировочная пленка 70 процентов фото

Подводя итог, важно отметить, что все вышеописанные узлы и детали подлежат обязательной смазке на внедорожнике УАЗ Патриот и если несвоевременно их заменить, то возникает риск появления неисправности той или иной части агрегата.

Отчёт о смазке поворотного кулака автомобиля УАЗ во время ремонта. Исследования по совместимости смазок Литол-24 и Шрус-4М.

Автомобили семейства УАЗ являются одними из лучших внедорожников, которые широко эксплуатируются в условиях нашего Российского бездорожья. Тяжелые условия эксплуатации приводят к выходу из строя деталей и узлов подвески и, наиболее часто, деталей поворотного кулака. Ремонт этого узла можно выполнять в ремонтных мастерских или самостоятельно, используя текстовые инструкции или видеофильмы, размещенные на различных сайтах. Так, например, в видеоматериалах ООО «СТО22» представлен фильм о порядке модернизации шкворневого узла УАЗ, где подробно и доходчиво показана замена пластикового вкладыша шкворня на бронзовый. И при этом указано, что полости корпуса поворотного кулака и шаровой опоры поворотного кулака (ШОПК) обильно заполняются смазкой Литол-24, что конечно предотвращает попадание грязи и воды в полости поворотного кулака и увеличивает срок его службы. Шарнир равных угловых скоростей (ШРУС) при этом заполняется смазкой Шрус-4М. Как видно, из рисунка 1, смазки во время эксплуатации могут легко смешиваться и возникает законный вопрос, а как это отразится на работоспособности дорогостоящего узла ШРУС?

Рисунок 1. – Устройство поворотного кулака автомобиля УАЗ с мостом «Спайсер».

Для ответа на этот вопрос были проведены исследования по совместимости смазок Литол-24 и Шрус-4М. Под совместимостью в этом случае понимается способность двух или нескольких смазочных материалов смешиваться между собой без ухудшения их эксплуатационных свойств и стабильности при хранении [1].

На первом этапе исследования был проведен анализ смазок по литературным источникам. На основании чего было установлено, что Литол-24 относится к литиевым смазкам (МЛи 4/12-3) по ГОСТ 21150-87. Его готовят загущением нефтяного масла вязкостью 60…75 мм2/с при 50 0 c литиевым мылом 12-гидрооксистеариновой кислоты, содержит вязкостную и антиокислительную присадки [2, 3].

Читать еще:  Смывка старой краски с металла отзывы

Эта смазка водостойкая. Отличается высокой механической стабильностью. Консервационные и противозадирные свойства вполне удовлетворительны. Коллоидная стабильность хорошая. Испаряемость и окисляемость низкие. Применяется для узлов трения всех типов: подшипников качения и скольжения, шарниров, зубчатых и иных передач, для смазывания направляющих ходовой части, подвески рулевого управления, трансмиссии, механизмов дополнительного оборудования и других силовых узлов автотракторной техники.

Таблица 1. – Характеристики смазок [2].

Диапазон рабочих температур град.С

Относительный предел прочности *

Относительный противозадирный показатель

Примечание * – при температуре 20 0 С

Смазка «Шрус-4М» по типу ­ тоже относится к литиевым. Основная их особенность состоит в том, что в смазку введена эффективная противозадирная добавка дисульфид молибдена. В соответствии со своими свойствами эти смазки считаются целевыми и специальными, чем и отличаются от Литол-24, они рекомендуются для смазки узлов ШРУС. Равноценной замены для смазки «Шрус-4М» в шарнирах привода колес нет. В хорошо защищенных узлах (шарниры и подшипники) смазка «Шрус-4М» может служить до капитального ремонта автомобиля, что позволяет значительно снизить затраты на его техническое обслуживание [3]. Характеристики этих смазок приведены в таблице 1.


Рисунок 2. – Машина для определения износа: а – общий вид машины; б – вид узла износа.

Как видно, Литол-24 имеет более широкий диапазон рабочих температур, имеет выше относительный предел прочности и вязкости, это говорит о том, что Литол-24 по консистенции гуще Шруса-4М, а относительный противозадирный показатель у Шруса-4М ниже, что говорит о его большей несущей способности при взаимодействии трущихся поверхностей. Следовательно, при смешивании смазок возможно изменение свойств смазки Шрус-4М, что может привести к снижению срока службы узла.

На втором этапе были проведены экспериментальные исследования по влиянию смазок Литол-24 и Шрус-4М на износостойкость образцов в виде шариков диаметром 7,15 мм из стали ШХ15. Исследования проводились с использованием экспериментальной машины для определения износа, которая показана на рисунке 2. Машина состоит из рамы, на которой установлены: электродвигатель с частотой вращения вала 1370 об/мин; ременная передача с передаточным числом i=2, узел износа, который состоит из корпуса для установки оправки, оправки для закрепления образцов, груза (массой 740 гр.) размещаемого на оправке, вала на который закрепляется контртело в виде подшипника с наружным диаметром 40 мм, ролика для смазки из поролона. Машина для износа обеспечивает трение скольжения между неподвижно закрепленным в оправке шариком и вращающемся с частотой 685 об/мин (линейная скорость 1,44 м/сек) контртелом.

Исследовались смазки: Литол-24 ГОСТ21150-87 производства Газпромнефть; смазка шарнира поворотного кулака Двойной Ресурс торгового дома «Соллерс» (аналог смазки Шрус-4М); смесь двух смазок – Литол-24 и смазка шарнира поворотного кулака Двойной Ресурс торгового дома «Соллерс» в соотношении объемов 1:1, а также для сравнения смазка Mobil XHP222 Mobilgrease производства USA.

Износ исследовался на трех шариках из одной партии, каждый шарик в случайной последовательности изнашивался с различными смазками, таким образом, повторяемость опытов для каждой смазки равна трем. Время износа для всех случаев 5 мин, фиксировалось при помощи таймера сотового телефона. Контртело для всех опытов оставалось одним и тем же. Для предотвращения контакта поверхности шарика со следом на контртеле от предыдущего износа при каждом опыте корпус вместе с оправкой сдвигался вдоль оси контртела. При смене смазки контртело и шарик промывались в уайт-спирите.

Износ оценивался путем измерения диаметра D пятна износа на шарике (рисунок 3) с использованием инструментального микроскопа МБИ-1 с 30-кратным увеличением. Цена деления измерительного лимба микроскопа 0,005 мм.

Рисунок 3. – Схема измерения пятна износа D на шарике (30-кратное увеличение).

Результаты измерения износа образцов с применением различных смазок представлены в таблице 2 и на рисунке 4 в виде диаграммы, построенной по средним значениям износа.

Таблица 2. – Результаты износа образцов с применением различных смазок.

Особенности замены шкворней на автомобиле УАЗ Патриот

Шкворневой механизм – это специальная конструкция, с помощью которой соединяется поворотный кулак, а также ступица колес. Этот узел – один из самых основных элементов, которые отвечают за процесс управления отечественным внедорожником (ведь именно благодаря агрегату осуществляется поворот колеса в определенном диапазоне). Таким образом, важно постоянно следить за исправностью элемента, и, в случае необходимости, провести своевременную замену шкворней УАЗ Патриот.

Причины поломки элемента

Как правило, замена шкворней на УАЗ Патриот требуется в таких случаях:

  • естественная выработка ресурса;
  • механические повреждения;
  • агрессивный стиль вождения;
  • разбалансировка колес;
  • утечка смазки;
  • использование некачественных комплектующих;
  • эксплуатация в тяжелых условиях.

Все это приводит к неисправности шкворня на УАЗ Патриот на подшипниках. При этом езда с поломанным элементом может быть небезопасной, так что важно постоянно следить за его состоянием.

Читать еще:  Термостат нива температура открытия

Исходя из качества шкворня на подшипниках УАЗ Патриот, а также особенностей эксплуатации транспортного средства, ремонт элемента может потребоваться через 30-200 тыс. км пробега.

Признаки неисправности элемента

Понять, что необходима регулировка шкворней на УАЗ Патриот, можно по появлению люфтов в передней части подвески. Стоит отметить, что такая процедура иногда проводится и перед сложными поездками. Установка нового шкворня на Патриот на подшипниках позволит существенно улучшить управляемость транспортного средства. Кроме того, качественные комплектующие делают процесс вождения намного более простым и удобным.

Теперь же поговорим о том, как подтянуть шкворня на УАЗ Патриот (видео на нашем сайте поможет вам с решением этой задачи).

Основные разновидности деталей

Перед тем, как проводить замену шкворней УАЗ Патриот, следует знать, что для этого внедорожника подходят следующие разновидности комплектующих:

  • заводские (пластиковые). Представляют собой сферическую опору с рядом пластиковых вкладышей. Модели облегченные, недорогие. Подходят для эксплуатации в умеренных условиях. Периодически тут требуется регулировка шкворней УАЗ, ремонт необходимо делать, исходя из силы износа вкладышей;

  • на втулках. Хорошо подходят для спокойной езды. На асфальте будут служить достаточно долго, но частые ямы, камни и лежачие полицейские приводят к сильному износу узла;
  • усиленные. Используются вкладыши из бронзы. Оптимальный вариант для тех, кто любит ездить по не самому качественному дорожному покрытию, а также съезжать с трассы. Их выпуск осуществляет небольшими производителями, такими как Автогидравлика, ИП Кузнецов, Ниагара и пр. Поставляются в виде ремкомплекта. Хорошо подходят для повышенных нагрузок, регулировка шкворней УАЗ Патриот такого типа требуется намного реже;

  • шариковые. Весьма долговечные и надежные. Отличаются простотой своей конструкции. Правда, очень требовательны к качеству монтажных работ. С другой стороны, если правильно все установить, то узел будет почти полностью герметичным, так что отпадает нужда в дальнейшей регулировке;
  • подшипниковые шкворневые узлы. Самая новая модель, при этом популярность подобных запчастей постоянно возрастают. Регулировка шкворня на подшипниках УАЗ Патриот практически не требуется, при правильной эксплуатации и должном обслуживании элементы будут очень долговечными и надежными. Правда, установить их достаточно сложно, а провести ремонт в полевых условиях и вовсе невозможно – требуется специальное оборудование.

Какие инструменты нам понадобятся

Для замены шкворня УАЗ Патриот на подшипниках нам понадобится наличие:

  • домкрата;
  • страховочной подставки;
  • набора ключей и отверток;
  • набора головок и ключа-трещотки;
  • динамометрического ключа;
  • мощного воротка и удлинителя из трубы;
  • чистых тряпок;
  • противооткатных упор;
  • невысокой табуретки.

Кроме того, выполнить все в одиночку достаточно сложно, так что придется позвать помощника или помощницу.

Этапы проведения ремонтных работ

Для тех, кто хочет провести замену шкворней на УАЗ Патриот своими руками, поможет видео, расположенное на нашем сайте. В нем подробно описан процесс проведения подобных ремонтных работ. При этом алгоритм необходимых действий достаточно простой, так что с этим смогут разобраться даже люди, далекие от авторемонта.

Меняя шкворни на подшипниках на УАЗ, выполняем следующие операции:

  • откручиваем крепежи рулевых тяг, освобождаем полуось;
  • при помощи особой насадки откручиваем болты шкворней;
  • снимаем сальник, вытаскиваем кулак и шаровую опору;
  • вычищаем старую смазку, меняем изношенные прокладки. Также стоит обратить внимание на качество крепежных элементов. При необходимости, следует заменить гайки и болты;
  • меняем пластиковый вкладыш на бронзовый элемент;
  • срезаем изношенные сферические чашки, зачищаем поверхность чулка, привариваем новые втулки (важно их идеально ровно выставить, чтобы отсутствовали перекосы);

  • запрессовываем в эти комплектующие обоймы конических подшипников;
  • наносим новую смазку на поверхности, собираем подвеску (в обратном порядке);
  • при монтаже шаровой опоры ориентируемся по крепежам, место расположения корпуса поворотного кулака стоит заранее отметить (например, при помощи краски);
  • перед тем, как установить шкворневые пальцы, их нужно смазать (если речь идет о подшипниковой модификации, надевается коническая опора, которую запрессовывают с помощью гайки);
  • проводят регулировку механизма управления, пока полностью не исчезнут люфты.

Наглядно увидеть все это можно в видео как поменять шкворни на УАЗ Патриот:

В то же время, если вы не уверены в своих силах, демонтаж неисправного элемента и установку нового шкворня на подшипниках на УАЗ Патриот стоит доверить в руки профессионалов. Они станут гарантией качества выполненных работ.

Дополнительные советы

Если вы устанавливали элемент с бронзовыми вкладышами, через 500 км пробега потребуется регулировка шкворней УАЗ Патриот в силу естественной усадки. Модели на подшипниках не такие прихотливые, качество их работы нужно проверять через 1000 км. При этом нужно помнить, что менять элементы нужно одновременно с двух сторон.

Если выполнить все правильно и приобрести неплохие запчасти, то они прослужат вам около 100 тыс. км пробега. В любом случае, важно тщательно следить за состоянием элементов, иначе могут возникнуть проблемы с управлением транспортным средством.
