Chevrolet aveo t300 двигатель

Особенности конструкции двигателя

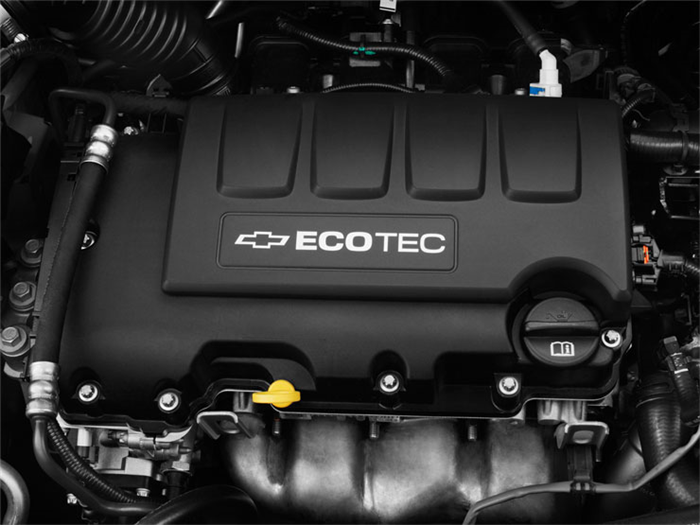

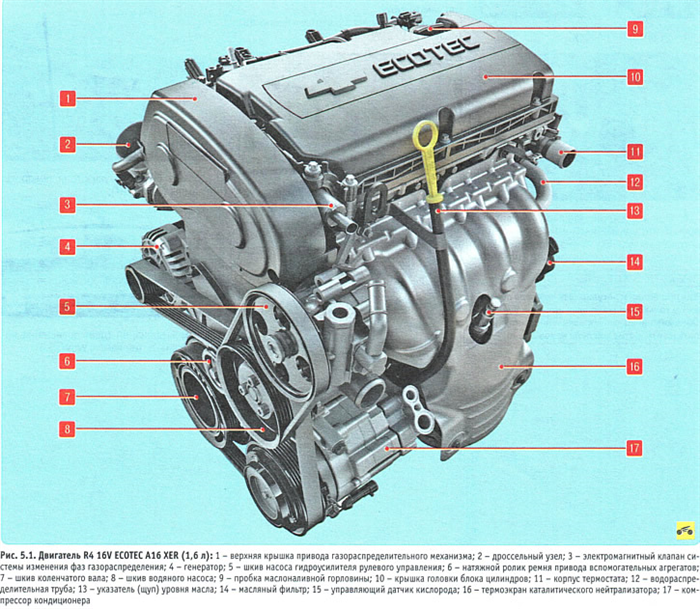

Для российского рынка автомобили Chevrolet Aveo комплектуют бензиновым двигателем R4 16V ECOTEC А16 XER объемом 1,6 л, мощностью 115 л.с. (рис. 5.1).

Головка блока цилиндров двигателя изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки), в головку запрессованы седла и направляющие втулки клапанов. Каждый впускной и выпускной клапан снабжен одной пружиной, зафиксированной через тарелку двумя сухарями.

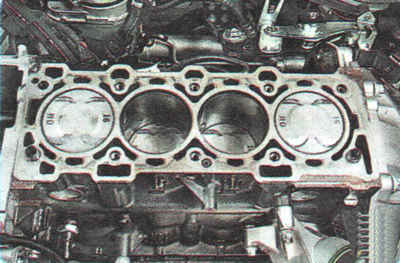

Блок цилиндров двигателя представляет собой единую отливку, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненных в виде перегородок картера. Блок изготовлен из специального высокопрочного чугуна с цилиндрами, расточенными непосредственно в теле блока. Крышки коренных подшипников двигателя обработаны в сборе с блоками и поэтому невзаимозаменяемы. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

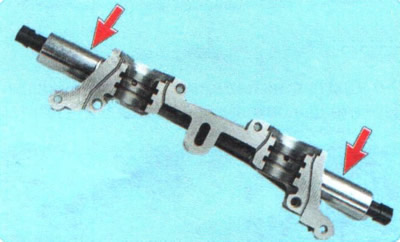

Распределительные валы литые, чугунные, снабжены роторами синхронизации, обеспечивающими работу датчиков положения распределительных валов. В валах привода впускных и выпускных клапанов выполнены масляные каналы, по которым к механизмам системы изменения фаз газораспределения поступает под давлением масло.

Коленчатый вал, откованный из специальной стали, вращается в коренных подшипниках, имеющих тонкостенные стальные вкладыши с антифрикционным слоем из алюминиево-оловянного сплава. Осевое перемещение коленчатого вала ограничено специальными фланцами, выполненными на средней коренной шейке и опирающимися на буртики увеличенных по толщине вкладышей среднего коренного подшипника.

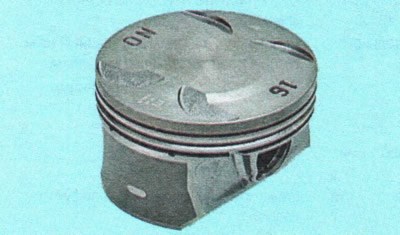

Поршни изготовлены из алюминиевого сплава.

На цилиндрической поверхности головки поршня выполнены кольцевые канавки для маслосъемного и компрессионных колец. Поршни двигателя дополнительно охлаждаются маслом, подаваемым через отверстие в верхней головке шатуна и разбрызгиваемым на днище поршня.

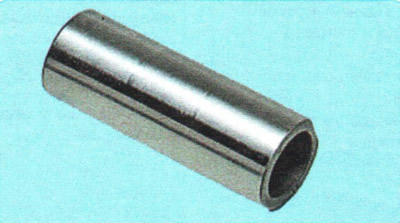

Поршневые пальцы установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов.

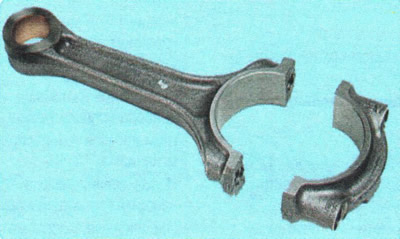

Шатуны стальные, кованые, со стержнем двутаврового сечения нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши.

Система смазки комбинированная (подробнее см. «Система смазки»).

Система вентиляции картера закрытого типа не сообщается непосредственно с атмосферой, поэтому одновременно с отсосом газов и паров бензина в картере образуется разрежение при всех режимах работы двигателя, что повышает надежность различных уплотнений двигателя и уменьшает выброс токсичных веществ в атмосферу.

Система охлаждения двигателей герметичная, с расширительным бачком, состоит из рубашки охлаждения, выполненной в литье и окружающей цилиндры в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Принудительную циркуляцию охлаждающей жидкости обеспечивает центробежный водяной насос с приводом от коленчатого вала поликлиновым ремнем привода вспомогательных агрегатов. Для поддержания нормальной рабочей температуры охлаждающей жидкости в системе охлаждения установлен термостат, перекрывающий большой круг системы при непрогретом двигателе и низкой температуре охлаждающей жидкости.

ПРИМЕЧАНИЕ: Для снижения расхода топлива и токсичности отработанных газов в режимах частичной нагрузки в системе охлаждения автомобиля Chevrolet Aveo установлен термостат с изменяемой характеристикой температуры открывания клапана. Для этого в корпус термостата встроен нагревательный элемент. Если двигатель работает в режиме, требующем более интенсивного охлаждения, блок управления двигателем включает нагревательный элемент. В этом случае клапан термостата открывается при более низкой температуре охлаждающей жидкости.

Система питания двигателя состоит из модуля электрического топливного насоса, установленного в топливном баке; дроссельного узла, фильтра тонкой очистки топлива, размещенного в топливном модуле;, регулятора давления топлива, форсунок и топливопроводов, а также включает в себя воздушный фильтр.

Система изменения фаз газораспределения динамически регулирует положение впускного и выпускного распределительных валов. Эта система позволяет установить оптимальные фазы газораспределения для каждого момента работы двигателя, благодаря чему достигаются легкий пуск холодного двигателя и его устойчивая работа по мере прогрева, повышенная мощность, лучшая топливная экономичность и меньшая токсичность отработавших газов. Механизм системы соединен каналами в головке блока цилиндров и в распределительных валах с электромагнитными клапанами. Эти клапаны гидравлически управляют механизмом системы изменения фаз газораспределения. Электромагнитными клапанами, в свою очередь, управляет электронный блок управления двигателем.

Электромагнитный клапан по сигналам электронного блока управления двигателем подает масло под давлением из главной магистрали системы смазки в одну из рабочих полостей механизма системы изменения фаз газораспределения и сливает масло из другой полости, что приводит к взаимному перемещению элементов механизма и, как следствие, к динамическому изменению взаимного положения впускного и выпускного распределительных валов.

Во время работы двигателя на режиме холостого хода электронный блок управления двигателем многократно активирует на короткие промежутки времени электромагнитный клапан с целью очистки его элементов и каналов от случайно попавших в них загрязнений.

При отключении электропитания электромагнитных клапанов системы изменения фаз газораспределения отверстия подвода масла из главной магистрали и слива полностью открыты и механизм устанавливается в исходное положение. В этом случае двигатель работает без изменения фаз газораспределения с увеличенным расходом топлива.

Читать еще:  Daewoo nexia система охлаждения

Chevrolet Aveo после 170 000 км: детальный разбор (+ видео)

Эксперты «За рулем» разобрали Aveo до винтика, оценили состояние всех узлов и агрегатов, подбили эксплуатационные расходы и вынесли вердикт, который заинтересует и владельцев других автомобилей концерна General Motors, в том числе популярных на вторичке моделей Opel и Daewoo.

Chevrolet > Aveo

Немало кровушки выпил из нас Aveo за семь лет и 170 тысяч пройденных километров. Правда, жизнь мы ему тоже уготовили нелегкую — проверяли его стойкость и на марафоне «60 часов „За рулем“, и в многочисленных пробегах на север и юг, и холодными пусками в климатической камере, и прочими тестами.

Aveo все испытания переносил тяжело — это подтверждает один из самых высоких показателей «рубль/км» среди одноклассников. О своей ненадежности машина заявила еще на первых скоростных испытаниях и с тех пор так и не исправилась.

  • Chevrolet Aveo 1.6

    Изготовитель — Автотор, Калининград
    Год выпуска — 2012
    В эксплуатации «За рулем» — с июня 2012 года
    Пробег на момент отчета — 170 000 км

    В гарантийный период больше всего хлопот доставил двигатель: выходили из строя датчик давления масла, система управления фазовращателями, ломался задающий диск датчика положения распредвала. Почти не осталось родных деталей в системе охлаждения. Часто и бессистемно включался электровентилятор из-за неисправного датчика температуры охлаждающей жидкости, — отдельно он не продается, заменили в сборе с корпусом термостата. Шланги, идущие к радиатору отопителя, разбухли к 130 000 км — пришлось покупать новые. С помощью ультрафиолетового фонарика обнаружили, что подтекает насос системы охлаждения. Поменяли! А уже на финишной прямой треснул расширительный бачок.

    В подвеске с периодичностью 30 000–40 000 км выходили из строя стойки стабилизатора поперечной устойчивости. Дважды мы меняли амортизаторы (сейчас они опять потеют), один раз — задние пружины (левая сломалась). Передние тормозные колодки служили не более 40 000 км, диски — 60 000 км. Маловато! Зато задние барабанные колодки ­продержались 160 000 км — отличный результат.

    При пробеге 130 000 км заменили ахиллесову пяту опелевских моторов — модуль катушек зажигания. Обидно покупать килограммовый сгусток высоких технологий из-за перебоев искрообразования в одном цилиндре. На большинстве моторов катушки индивидуальные, ­работают каждая на свой цилиндр.

    К 125 000 км вышел из строя датчик положения педали сцепления. Еще спустя 20 тысяч обновили комплект сцепления, а заодно заменили подтекающий задний сальник коленвала. Одновременно пришлось ремонтировать привод заслонок системы отопления, вентиляции и кондиционирования воздуха. И список неисправностей на этом не заканчивается — о них мы расскажем по ходу разборки.

    Выводы по двигателю и трансмиссии нашего автомобиля применимы ко многим другим автомобилям производства концерна GM, например Astra H, Astra J, Zafira B, а также Chevrolet Cruze.

    ДВИГАТЕЛЬ

    Chevrolet Aveo T300 оснащали 16‑клапанным 1,6‑литровым двигателем GM мощностью 115 л.с. с ремённым приводом ГРМ. По спецификации Chevrolet мотор называется F16D4, он же опелевский Z16XER. Практически все достоинства и недостатки рассматриваемого нами двигателя присущи и его старшему брату Z18XER, который также ставили на многие модели GM.

    Из технических решений, обеспечивающих долговечность и хорошую ремонтопригодность: чугунный блок цилиндров, плавающий поршневой палец, форсунки подачи масла на днища поршней для дополнительного охлаждения и теплообменник. А от гидротолкателей в пользу регулировочных стаканчиков отказались напрасно. Даже в столице непросто найти фирму, которая отрегулировала бы клапаны за вменяемые деньги. Поэтому владельцы игнорируют эту операцию, что не лучшим образом сказывается на ресурсе агрегата. Впрочем, регулировать клапаны приходится довольно редко — раз в 100 000 км. Но если автомобиль ездит на газе, проводить упомянутую операцию придется в полтора-два раза чаще. Болезнью моторов этого семейства является течь многочисленных стыков теплообменника из-за того, что уплотнения (резиновые колечки) ненадежны. На нашем моторе они задубели окончательно, однако течи пока нет.

    Неудобна посадка шкивов, совмещенных с муфтами регулировки фаз газораспределения, — носки распредвалов лишены шпонок. В наш мотор не раз лазили сотрудники дилерских центров, поэтому невозможно сказать, на какой стадии разворотили задающее кольцо датчика положения распредвала. Ремонтники погнули и носок форсунки, подающей масло на днище поршня: щека коленвала терлась, терлась да и обломила тонкую трубочку. А без охлаждения поршня маслосъемное кольцо залегло — отсюда и повышенный расход масла.

    1. Клапанный механизм. Износ стержней и торцов клапанов практически отсутствует. Фаска на впускных клапанах изношена мало. На выпускных клапанах износ несколько больше, необходима шлифовка. Клапанные пружины не просажены и полностью работоспособны.

    Сальники клапанов задубели, но пока исправно удерживают масло. Зазоры в ГРМ у нескольких клапанов вышли за пределы ­допуска.

    2. Привод ГРМ. По регламенту ремень меняют каждые 150 000 км. Судя по состоянию второго ремня, советуем владельцам сократить интервал замены до 120 000 км. Полезть в привод ГРМ гораздо раньше может заставить муфта регулировки фаз газораспределения (с чем мы и столкнулись). А заодно есть смысл заменить и ремень ГРМ.

    3. Теплообменник имеет сложную конструкцию со множеством каналов и уплотнений. Многие владельцы жалуются на негерметичность — нас эта беда миновала.

    Читать еще:  Daewoo winstorm технические характеристики

    4. Масляный насос. Имеется одна глубокая царапина на торцевой поверхности. Такой дефект снижает производительность насоса, но на здоровье двигателя это не скажется. Редукционный клапан исправен.

    5. Головка блока цилиндров. Привалочная поверхность абсолютно плоская, в шлифовке не нуждается. Сёдла выпускных клапанов изношены довольно сильно, при ремонте необходима фрезеровка. Налёта в камере сгорания при разборке обнаружилось много, особенно в цилиндре, где поршень лишился масляного охлаждения.

    6. Блок цилиндров. В зоне перекладки поршня износ составляет 0,04 мм. Эллипсность — около 0,03 мм. Отсутствие ­следов хона на стенках цилиндра говорит о необходимости расточки под ремонтный размер.

    7. Коленчатый вал. На коренных и шатунных шейках износ не превышает 0,01 мм, задиров не обнаружено. Вкладыши имеют легкие повреждения — возможно, от холодных пусков.

    8. Поршневая группа. Износ поршней заметен по значительному истиранию антифрикционного покрытия юбки. Зазор в цилиндрах — около 0,1 мм, на новом моторе должен быть 0,03–0,05 мм. Кольца изношены на 60%, но сохранили упругость. Отложения нагара значительные. В одном цилиндре маслосъемные кольца залегли.

    Технические характеристики Chevrolet Aveo T300

    Премьера автомобиля Chevrolet Aveo 2010-го модельного года состоялась в октябре 2010 года на Парижском автосалоне. Производство этого представителя семейства субкомпактных автомобилей сегмента В, с кузовами седан и пятидверный хэтчбек на платформе GM Gamma, тип Т300 второго поколения началось в мае 2011 года в Южной Корее, США, под названием Sonic, и Китае (г. Юньтай). С 2012 года организована CKD-сборка этого автомобиля в России на ЗАО «Автотор» (г. Калининград) и с февраля 2013 года — на ОАО «ГАЗ».

    Для российского рынка автомобили Chevrolet Aveo комплектуют бензиновым двигателем R4 16V ECOTEC А16 XER (1,6 л, 115л.с).

    Автомобиль выпускают с кузовами седан и пятидверный хэтчбек.

    Информация актуальна для моделей Шевроле Авео 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

    Автомобили комплектуют пятиступенчатой механической или шестиступенчатой автоматической (кроме комплектации LS) коробкой передач.

    На российский рынок автомобили Chevrolet Aveo поставляют в трех базовых комплектациях:
    LS — механическая коробка передач, гидроусилитель руля, подушки безопасности водителя и переднего пассажира, система помощи при торможении, антиблокировочная система тормозов, тонированные стекла дверей и задка, бамперы, окрашенные в цвет кузова; аудиосистема с CD/MP3, иммобили-затор, центральный замок, электростеклоподъемники передних дверей, рулевая колонка, регулируемая по высоте; 14-дюймовые стальные штампованные колесные диски, малоразмерное запасное колесо;
    LT — то же, что в комплектации LS, и дополнительно: автоматическая коробка передач, электростеклоподъемники всех дверей, электропривод и обогрев наружных зеркал, обогрев передних сидений, подголовники для задних пассажиров, задние сиденья, складывающиеся в пропорции 40×60; кондиционер, наружные ручки дверей и зеркала, окрашенные в цвет кузова, информационный дисплей, очечник, регулировка рулевой колонки по вылету, подлокотник между передними сиденьями, 15-дюймовые стальные штампованные колесные диски;
    LTZ — то же, что в комплектации LT, и дополнительно: регулировка сиденья водителя по высоте, система Bluetooth, 16-дюймовые легкосплавные колесные диски, противотуманные фары, задний парктроник, боковые подушки и шторки безопасности, рулевое колесо, отделанное кожей.

    Кузов автомобиля Chevrolet Aveo несущий, цельнометаллический, сварной конструкции с навесными передними крыльями, дверьми, капотом и крышкой багажника (дверью задка). Ветровое стекло и заднее стекло (стекло двери задка) вклеенные. Сиденье водителя регулируется в продольном направлении, по наклону спинки и высоте (не на всех комплектациях), сиденье переднего пассажира — в продольном направлении и по наклону спинки. Передние и заднее сиденья оборудованы регулируемыми по высоте подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60 (кроме комплектации LS).

    Трансмиссия выполнена по переднеприводной схеме с приводами передних колес, оснащенными шарнирами равных угловых скоростей.

    Передняя подвеска независимая, типа Макферсон, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками.

    Задняя подвеска полунезависимая, пружинная, со стабилизатором поперечной
    устойчивости, с гидравлическими амортизаторами.

    Тормозные механизмы передних колес дисковые, вентилируемые, с плавающей скобой, задних колес — барабанные. Тормозная система оснащена вакуумным усилителем.

    Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, с гидравлическим усилителем. Рулевая колонка регулируется по вылету и углу наклона (в комплектации LS — только по углу наклона). В ступице рулевого колеса расположена фронтальная подушка безопасности.

    Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и всех пассажиров на заднем сиденье. Для водителя и переднего пассажира предусмотрены фронтальные подушки безопасности, кроме этого для всех пассажиров и водителя — боковые подушки и шторки безопасности (только в комплектации LTZ).

    Габаритные размеры автомобилей показаны на рис. 1.1. Технические характеристики автомобилей приведены в табл. 1.1. Элементы автомобиля, расположенные в подкапотном пространстве, и основные агрегаты представлены на рис. 1.2-1.4.

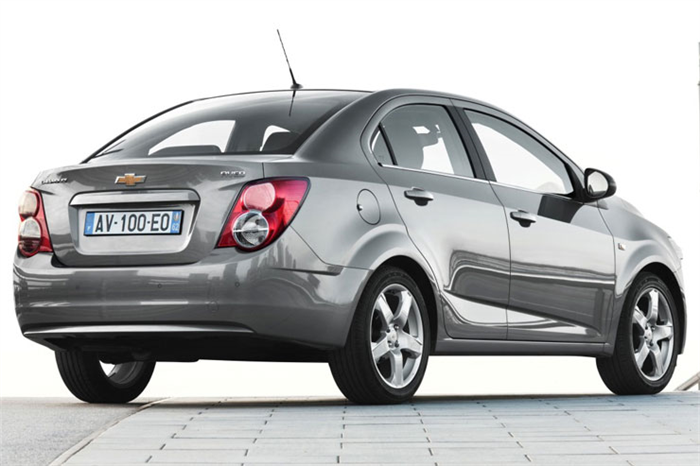

    Chevrolet Aveo II (T300, 2011-2015) – крестоносец

    Шевроле после своей короткой карьеры на Российском рынке ушел вместе со своими «бюджетными» моделями. После себя он оставил тысячи автомобилей, таких как Spark, Aveo и Cruze, привлекающих заманчивой ценой.

    Aveo 2 выглядит красиво, едет правильно, но лучше не рассчитывать на особую динамику или утонченную управляемость.

    Chevrolet у многих ассоциируется с брендом Daewoo . И это правильно. Первое поколение Шевроле Авео имеет больше общего с корейским автопроизводителем, чем с американским GM. Автомобиль получился малопривлекательным, без каких либо весомых преимуществ. В 2011 году дебютировал его преемник с обозначением Т300. Модель оказалась более интересной и более успешной.

    Читать еще:  Тад 17 технические характеристики

    Красивый дизайн – это первое, что побуждает к покупке. Chevrolet использовал мотивы мотоцикла. Например, сдвоенные круглые фары не закрыты пластиковым остеклением. Те же черты прослеживаются в задних фонарях хэтчбека. Мотоциклетные акценты присутствуют и внутри. Комбинация приборов, которая состоит из массивного тахометра и небольшого электронного указателя скорости, выглядит точно, как в спортивном байке. Сверху и снизу дисплея выстроились в ряд отверстия, в каждом из которых находится сигнальная лампочка. Стоит отметить, что это неплохое решение. В любой другой машине сложно найти такой хороший и четкий набор указателей.

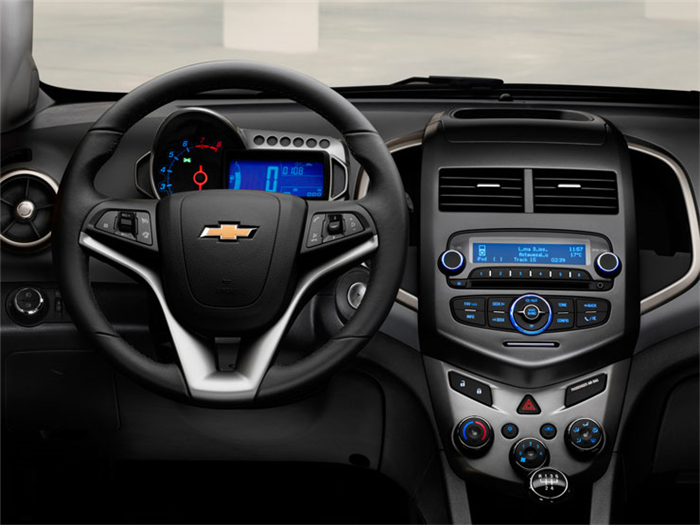

    Современные формы, интуитивное управление. На передней панели найдется несколько практичных мест для хранения мелочевки.

    В целом, интерьер Chevrolet Aveo T300 производит только положительное впечатление. Диапазон регулировки сиденья водителя и рулевого колеса настолько велик, что позволит без труда найти удобную позицию. Внутри достаточно пространства для четырех человек. Багажник хэтчбека всего 290 литров, зато седан вмещает 500 литров. Авео седан вполне сойдет на роль небольшого семейного автомобиля.

    В 2011 году европейцы разбили пятидверный хэтчбек в рамках тестирования на безопасность. Aveo продемонстрировал хорошую защиту пассажиров — 5 звезд по версии EuroNCAP.

    Двигатели

    Под капотом установлены двигатели, широко применявшиеся в модельном ряду Опель, в частности в Корса и Астра. Бензиновая линейка представлена следующими агрегатами: 1.2 л (70 и 86 л.с.), 1.4 (100 л.с.), 1.4 Turbo (140 л.с.) и 1.6 л (115 л.с.). В активе модели предусмотрен даже дизельный агрегат объемом 1,3 л мощностью 75 и 95 л.с., также используемый в небольших моделях Опель. Турбодизель серии Multijet создан итальянским Fiat.

    Российским покупателям была доступна только версия с 1,6-литровым бензиновым двигателем ( F 16 D 4). Тем не менее, среди предложений о продаже встречаются и модели со 100-сильным 1,4-литровым агрегатом. Дизельных машин в этих списках нет.

    Типичные проблемы и неисправности

    Все силовые агрегаты достаточно надежные, без каких-либо серьезных недостатков. К сожалению, этого нельзя сказать о механической коробке передач. Сравнительно быстро изнашивается механизм выбора передач. Стоит отметить, что он, как правило, работает не идеально еще с первых километров. В конечном счете, уже после 100 000 км может понадобиться замена синхронизаторов. Впрочем, многое зависит от условий эксплуатации и регулярности обслуживания. Механики настоятельно рекомендуют менять масло в коробке каждые 50 000 км.

    На побегавших машинах довольно часто наблюдается запотевание в районе уплотнения полуоси на выходе из коробки передач.

    При больших пробегах встречаются отказы навесного оборудования: компрессора кондиционера (23 000 рублей), стартера (8 000 рублей) и помпы (появляется визг из-под капота). Иногда подводят катушки зажигания либо один из датчиков (температуры или положения распределительного вала).

    Возникают проблемы и с качеством лакокрасочного покрытия. Лак чувствителен к царапинам, а хромированные поверхности со временем теряют свое очарование.

    С технической точки зрения Aveo обладает простой конструкцией, использующей решения, традиционные для сегмента В. Спереди установлены стойки Макферсон, а сзади — скручивающаяся балка. Однако простое устройство не в полной мере обеспечило должную долговечность. Если сзади ломаться практически нечему, то спереди довольно быстро вырабатывают свой ресурс шаровые опоры рычагов. К счастью, конструкцией предусмотрена замена шаровой (от 500 рублей), которая крепится тремя болтами. Возможна замена и сайлент-блоков (около 500 рублей). Но если износились все эти элементы, то стоит подумать об установке нового рычага (от 2 500 рублей).

    В тормозной системе использованы дисковые тормоза на передней оси и барабанные – на задней. Барабаны, в принципе, беспокойства не вызывают, в отличие от ступичных подшипников. Задние подшипники идут в сборе со ступицей (от 5 000 рублей), а передние – отдельно (от 1 200 рублей).

    Шевроле Авео затронула одна серьезная сервисная акция, в рамках которой отдельные экземпляры (в соответствии с указанным VIN) требовали замены замка зажигания. Причина: возможность самостоятельного запуска или остановки двигателя. В России ничего подобного зафиксировано не было, но в США произошло несколько несчастных случаев с летальным исходом.

    Эксплуатация и расходы

    Chevrolet объявил, что с наличием запасных частей и сервисом не будет никаких проблем в течение 10 лет с момента продажи последнего экземпляра. Тем не менее, ходят слухи, что некоторые детали, характерные только для Авео, в официальных сервисах приходится ждать некоторое время.

    Так стоит ли остерегаться Chevrolet Aveo? Конечно нет. Двигатели хорошо известны и широко применяются в других моделях Opel, а детали ходовой можно найти повсюду. Автомобиль действительно недорогой в эксплуатации, да и ломается он редко.

    Интересный факт — сообщения в виде кода на дисплее информируют водителя о неисправностях. Они могут быть расшифорованы с помощью инструкции по эксплуатации. Например, код «15» означает необходимость проверки стоп-сигналов. А вот код «89» вызывает много споров. В соответствии с инструкцией он означает необходимость пройти проверку, но на практике чаще всего загорается, сигнализируя о различных ошибках (двигателя или освещения).

    Заключение

    Шевроле Авео не самый дешевый автомобиль на фоне конкурентов. За более-менее нормальный экземпляр придется выложить минимум 300-350 тыс. рублей. Взамен вы получите добротный и, пожалуй, самый изящный седан в классе с огромным багажником.
