Замена двигателя на лада ларгус

Содержание

Улучшим характеристики Лада Ларгус 105 л.с.

Расстраивает задумчивость автомобиля при нажатии на педаль газа? Не хватает движка? Удручает разгон? Машину держит что-то за зад? Дёргает машину при переключении передач? Не хватает комфорта при езде? Хочется расход поменьше?

Для вас есть эффективное решение. Это решение не для того, чтобы гонять! Она для тех, кто хочет уверенно чувствовать себя за рулём и получать удовольствие от вождения.

Автомобиль едет за счёт оборотов двигателя и за счёт крутящего моментакрутящего момента. Мы делаем так, что увеличивается крутящий момент увеличивающий тягу на малых оборотах. За счёт этого, например, увеличивается динамика разгона, пропадает задумчивость или такой эффект, когда двигатель ревёт, а автомобиль не едет. Все плюсы далее по тексту.

На Лада Ларгус 1,6л 16 клапанов с двигателем 105 л.с. стоит двигатель Renault k4m. Такой же двигатель ставится на некоторые Renault Sandero, Nissan Almera G15. Первые Renault Duster 1.6л мкпп шли с таким же двигателем.

Если с помощью чип-тюнинга вы думаете убрать провалы, задумчивость Лада Ларгус 1,6л с двигателем Renault k4m 105 л.с., то не тешьте себя иллюзиями. Чип-тюнинг не даст вам ожидаемого результата. Всё что вы получите, это незначительное улучшение. Но провалы, задумчивость никуда не денутся. Они станут чу-чуть меньше. И слово «чу-чуть» это буквально.

Мощность данного двигателя и его экономия скрыты в конструкции одного узла.

Здравствуйте!

Десятый год занимаюсь тем, что механическим способом убираю провалы, тупость у автомобилей. В том числе и на Лада Ларгус увеличиваю мощность в диапазоне от 1000 до 2500 оборотов двигателя механическим способом.

Как происходит процесс механической доработки можно посмотреть на видео на примере Лада Ларгус 1,6л k4m (Lada Largus Cross).

* Услуга предоставляется профессионально по лицензии автора технологии. Услуга разовая, на весь срок эксплуатации автомобиля. Без вмешательства в двигатель и электронику. Без потери гарантии. На услугу даётся гарантия.

Лада Ларгус и наша технология

Лада Ларгус вместительный, комфортный, надёжный автомобиль. Но со слабыми низами, которому не хватает мощности.

Ни один чип-тюнер на Lada Largus не сможет гарантировать тот результат, что даёт наша механическая доработка.

Наша технология отлично зарекомендовала себя на Лада Ларгус с двигателем Renault k4m. С этим дросселем результат гарантирован. Помимо динамики разгона на Лада Ларгус расход снижается до 1,5л/100км. Тут результат зависит уже от манеры езды и состояния авто.

Такие же результаты можно получить на Лада Ларгус с ВАЗ-ским двигателем 87 л.с.

Результат работы выражается в следующем:

  • меньший расход за тот же пробег
  • авто мощнее на малых оборотах
  • исчезают провалы при ускорении
  • уходит задумчивость педали газа
  • авто следует за педалью газа
  • у автомобиля меняется характер
  • появляется манёвренность
  • успеваете совершить обгон
  • старты, обгоны, подъёмы становятся лёгкими
  • получаете уверенные разгоны и обгоны
  • кондиционер не влияет на скорость
  • двигатель работает тише и эластичней
  • отличные ощущения от вождения

Небольшое видео о результатах на примере Лада Ларгус 1.6л с двс Renault k4m:

В чём технология

Для увеличения мощности и снижения расхода топлива, по технологии и лицензии Gadgetman Technologies, возле дроссельной заслонки механически делаются канавки специальной геометрии, что меняет физику воздушного потока.

Дроссель автомобиля, это как раз тот узел который не даёт вам узнать по-настоящему, как ваш автомобиль может ездить на самом деле! Что такое дроссель в автомобиле?Что такое дроссель в автомобиле?

В России эта технология получила название мд-тюнинг. В дальнейшем «Pro МД-тюнинг«. Pro МД-тюнинг – это профессиональный тюнинг или доработка дросселя автомобиля. МД происходит от слов Модернизация Дросселя.

Изменения характеристики воздуха никак не может отрицательно сказаться на двигателе. Но зато отлично увеличивает мощность двигателя на малых и средних оборотах и снижает расход топлива. И это всё без вмешательства в двигатель и в электронику (ЭБУ).

Эта технология позволяет лучше смешивать пары бензина и воздуха. Чип-тюнинг делать этого не может!

Капли бензина не горят, а выбрасываются в выхлопную трубу. Это где-то 25-30% по науке. А это 250-300 руб. с каждой тысячи потраченных на бензин. Специальные канавки в дроссельной заслонке образует перепады давления воздуха и капли бензина переходят в состояние пара. В итоге, топливо сгорает более полно. Поэтому наша доработка себя окупает

* Доработка дросселя не требует дополнительного вмешательства в ЭБУ автомобиля. Услуга предоставляется на основе лицензионного соглашения с помощью специального оборудования.

Когда улучшается сгораемость топлива, то увеличивается мощность, тяга автомобиля на малых оборотах. Потому что больше энергии идёт в работу и увеличивается крутящий моменткрутящий момент в диапазоне 1000-3000 об/мин.

Читать еще:  Блок предохранителей лада веста

Что даёт мощность на малых оборотах?

  • Движение, тяга на Рено Дастер начинается с 1000 оборотов.
  • Старт становится лёгким, разгон быстрым.
  • Нрав автомобиля становится более живым и энергичным.
  • Автомобиль не напрягаясь «следует» за педалью газа.
  • Вы практически не жмёте на педаль газа.
  • Уверенный контроль над автомобилем и над дорогой.
  • Автомобиль не думает ехать или не ехать, и он вас этим не раздражает.
  • Когда вам надо совершить обгон, то вы обгоняете, а не теряете эту возможность по той причине, что автомобиль «раздумывал». Упущенная возможность может стать не только потерей времени, манёвра и обгона, но и смертельной опасностью со встречным транспортом.
  • Вы контролируете свой автомобиль, а не он вас!
  • Это то, что вам всегда не хватало!
  • Это то, что вызывает удовольствие от вождения!

Иногда эмоции клиентов бывают такими (первые ощущения и эмоции на Mitsubishi Galant после нашей услуги на видео):

Ваш браузер не поддерживает видео
Воспользуйтесь другим браузером

Откуда экономия?

Четырех цилиндровый двигатель за один полный цикл делает четыре такта. На первом такте всегда подаётся топливо. Доработанный дроссель горючую смесь делает более качественной. За счёт чего она лучше сгорает. Из-за этого увеличивается мощность двигателя в моменте. И машина на малых оборотах становится динамичнее. После короткого динамичного ускорения переключаетесь на более высокую передачу. За счёт этого снижаются обороты. И уменьшается количество первых тактов. То есть топлива подаётся меньше. На некоторых авто ЭБУ уменьшает и количество подаваемого топлива.

Результаты после доработки дросселя:

Благодаря нашей доработке, как правило, расход бензина уменьшается от 1 до 3,5 л./100 км. Показатель экономии зависит от объёма двигателя, манеры езды, исправности датчиков и т.д..

В среднем экономия составляет 2 литра. Если вы проезжаете в день 100 км, то в месяц экономия составит около 50 литров. В год — 600 литров. За 5 лет — 3 тонны. В связи с тем, что топливо растёт в цене и будет расти, потратив незначительную сумму, вы в итоге сэкономите на много больше.

Что такое 3 тонны несозжённого топлива? Это то, что не пойдёт в нагар и т.д.

Уаз Патриот, 2009 г.в., расход до — 15 л., после — 12,5 л. Экономия — 16%

Ford Expedition, 2001 г.в., расход до — 23 л., после — 18,4 л. Экономия — 20%

Nissan Qashqai 2л. акпп 2 л., 2005 г.в., расход до — 12,6 л., после МД — 10,6 л. Экономия — 16%

Vortex Tingo ТагАЗ, 2011 г.в., расход до — 11 л., после — 8 л. Экономия — 27%

Инструкция по замене масла в двигателе Лада Ларгус (K7M и K4M)

На Лада Ларгус моторное масло рекомендуется менять каждые 15 000 км. или через 1 год (в зависимости от того, что наступит раньше). При тяжелых условиях эксплуатации (крупный город, сильно запыленная местность) заменяйте масло и фильтр через каждые 7-8 тыс. км.

Как слить масло с двигателя

Потребуется: купить моторное масло и масляный фильтр, приготовить ключ «на 10», четырехгранник «на 8», чистую ткань, пустую ёмкость 5 л. и металлическую щетку.

Моторное масло следует сливать после поездки, пока мотор еще не остыл (в случае необходимости прогреть его до рабочей температуры). Рекомендуется загнать машину на эстакаду.

Порядок действий:

  1. Отвернуть пробку маслозаливной горловины.

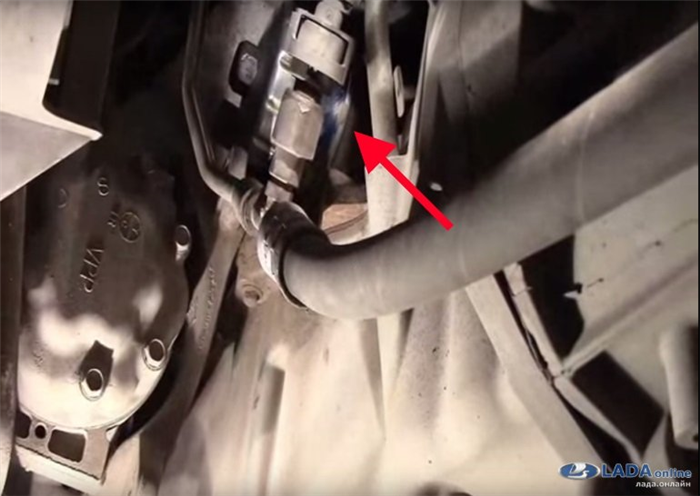

  2. (Снизу автомобиля на картере двигателя) очистить металлической щеткой пробку сливного отверстия, затем открутить ее. Аккуратно не обожгитесь!
  3. После того, как все масло выбежит (около 10 минут) в заранее подставленную ёмкость, очистить пробку от грязи и завернуть ее обратно.

Под пробкой установлена стальная шайба на поверхности которой провулканизирован тонкий слой резины. В случае его повреждения, замените шайбу на новую. При отсутствие новой шайбы можно установить под пробку медную шайбу с диаметром отверстия 18 мм.

Как заменить масляный фильтр

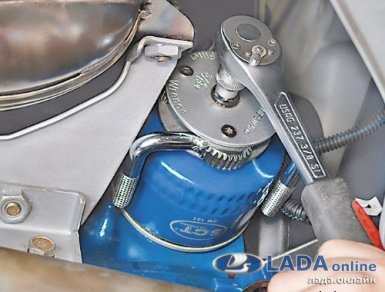

Потребуется: ключ «на 10» или «на 13», съемник или отвертка.

На двигателе K4M доступ к масляному фильтру загораживает защита двигателя, которую придется снять (6 винтов «на 10»). Либо сверху снять защиту топливной рамки, отвернув 2 винта «на 13.» Подставляем под фильтр пустую емкость и отворачиваем его против часовой стрелки с помощью съемника.

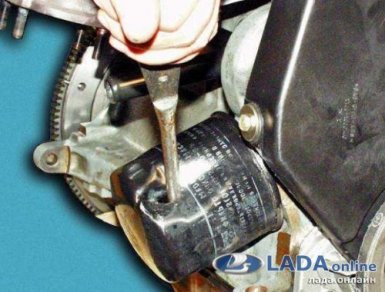

Если нет специального инструмента, то можно воспользоваться отверткой. Для более свободного доступа к фильтру на двигателе K7M можно снять термоэкран выпускного коллектора, отвернув три винта крепления. Затем пробить корпус фильтра отверткой (ближе к дну фильтра, чтобы не повредить штуцер двигателя), отвернуть фильтр, используя отвертку в качестве рычага.

В новый фильтр на 1/3 заливаем новое моторное масло и им же смазываем уплотнительное кольцо. Затем устанавливаем масляный фильтр, закручивая его вручную до соприкосновения уплотнительного кольца с блоком цилиндров. После этого довернуть масляный фильтр еще на 3/4 оборота.

Как залить моторное масло

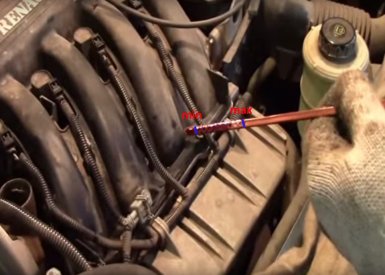

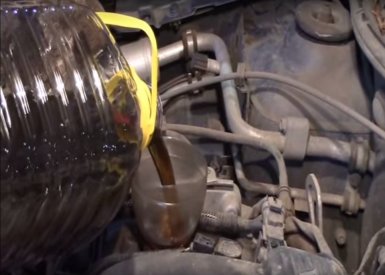

Новое масло заливаем в двигатель через маслозаливную горловину, сколько масла в двигателе указано в таблице выше. (около 0,3 л масла все равно останется в двигателе). Контролируем уровень, используя масляный щуп (уровень масла должен быть между отметками MIN и MAX).

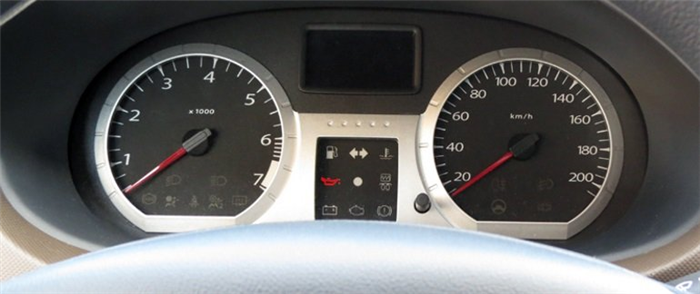

Запустить двигатель и дать ему поработать на холостом ходу несколько минут. Сигнализатор аварийного давления масла должен погаснуть через 2-3 секунды после пуска мотора. Во время работы двигателя проверьте, нет ли подтеков масла из-под пробки сливного отверстия и масляного фильтра. Остановите мотор и проверьте уровень масла, в случае необходимости долейте масла до нормы.

Весь процесс замены масла Лада Ларгус также показан на видео:

Замена моторного масла другой марки

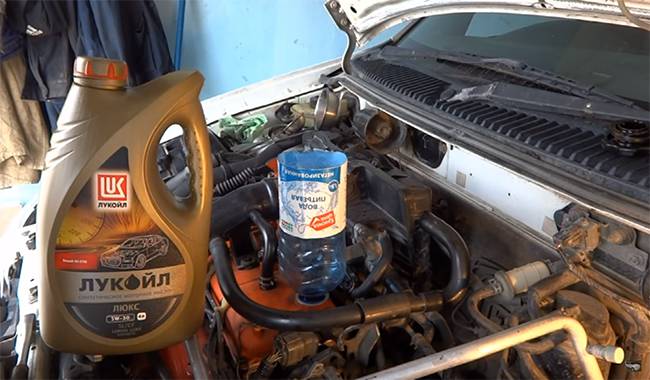

Если решили заменить марку масла, промойте систему смазки промывочным маслом или маслом той марки, которая будет использоваться. Для этого после слива старого масла залейте новое до нижней метки маслоизмерительного щупа. Запустите двигатель и дайте ему поработать 10 минут на холостом ходу. Слейте масло и только после этого замените масляный фильтр. Теперь можно заливать новое масло до верхней метки на щупе.

Lada Largus: проверка и замена ремня привода ГРМ 16-клапанного двигателя

На автомобиле «Лада Ларгус» выход из строя ремня привода ГРМ (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя. Чтобы этого не случилось, в соответствии с регламентом технического обслуживания двигателя замену ремня привода ГРМ производим через каждые 120 тыс. км пробега или через 6 лет (что наступит раньше) независимо от его состояния. При желании можно проинспектировать состояние ремня ГРМ и при несколько меньшем пробеге.

LADA > Largus

Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Читать еще:  Схема системы охлаждения лада калина

Для оценки состояния и замены ремня привода ГРМ следует демонтировать правую опору силового агрегата.

Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.

2271-6-1-11-06

DSC_4191 (Копировать)

DSC_4194 (Копировать)

DSC_4198 (Копировать)

DSC_4197

DSC_4200 (Копировать)

2271-3-8-06-01 (2)

Для наглядности все дальнейшие операции показаны на демонтированном двигателе.

2271-3-8-06-02

2271-3-8-06-03

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.

Оценить натяжение ремня можно по расположению указателей автоматического натяжного устройства ремня.

2271-3-8-06-04

Если подвижный указатель смещен относительно неподвижного:

— против часовой стрелки — натяжение ремня недостаточно;

— по часовой стрелке — ремень перетянут.

В обоих случаях следует отрегулировать натяжение ремня.

2271-3-8-06-05

Потянув вверх, снимаем крышку лючка.

2271-3-8-06-06

Удерживая ролик в нужном положении, затягиваем гайку крепления натяжного устройства. Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку. Устанавливаем снятые детали в обратной последовательности.

При отворачивании болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания. Для этого помощник должен включить пятую передачу и нажать на педаль тормоза. Если при этом отвернуть болт крепления шкива не удается из-за проворачивания коленчатого вала, то вал необходимо застопорить. Чтобы получить доступ к зубчатому венцу маховика, следует демонтировать датчик положения коленчатого вала.

2271-6-2-03-04

2271-6-2-03-05

2271-3-8-06-09

Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее).

2271-3-8-06-10

2271-3-8-06-11

2271-3-8-06-12

При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

2271-3-8-06-07

2271-3-8-06-08

На шкивах коленчатого и распределительных валов нет специальных установочных меток.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между шайбой болта и торцом вала проставку (втулку или набор шайб).

Внимание! Начиная с этого этапа работы могут быть произведены двумя способами.

Первый способ —«академический», сопровождающийся изготовлением приспособления и необходимостью приобретения двух заглушек для отверстий в головке блока цилиндров, снимаемых разрушающим методом.

Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.

Первый способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Снимаем резонатор воздушного тракта.

2271-3-8-06-13

2271-3-8-06-14

Аналогично извлекаем другую заглушку.

2271-3-8-06-15

Проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вверх относительно осей распределительных валов.

Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).

2267–3_Tex_obslugivanie.indd

2271-3-8-06-17

Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

2271-3-8-06-27

В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.

Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

Снимокрьлрлрлрлрл

При этом коленчатый вал невозможно будет провернуть по часовой стрелке.

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки вала в палец.

2271-3-8-06-18

2271-3-8-06-19

2271-3-8-06-20

2278-6-06-21

При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.

2271-3-8-06-21

2271-3-8-06-22

2271-3-8-06-23

Устанавливаем новый опорный ролик в обратной последовательности.

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

2271-3-8-06-25

Выворачиваем установочный палец из отверстия в блоке цилиндров. Вынимаем пластину из пазов распредвалов.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ 1–4 цилиндров. При необходимости повторяем установку ремня привода ГРМ.

Читать еще:  Таблица давления в шинах лада гранта

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

2271-3-8-06-26

Дальнейшую сборку двигателя выполняем в обратной последовательности. Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем моментом 30 Н·м, затем доворачиваем на 80±5°.

Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус

Напоминаем, что к этому моменту у нас демонтирован шкив коленчатого вала и имеется свободный доступ ко всему ремню и роликам.

За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.

Ориентируйтесь на положение знаков Рено (ромб). Одновременно помощник должен фиксировать конец подъема поршня в первом или четвертом цилиндре с помощью длинной, тонкой и, главное, чистой отвертки, вставленной в свечное отверстие одного из соответствующих цилиндров вертикально.

2271-6-1-06-18

Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.

DSC_9570

Так мы зафиксировали положение коленчатого вала.

Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.

Вот тут нас и подстерегает некоторая сложность. Дело в том, что распределительные валы, как только перестают быть связанными ремнем, самопроизвольно поворачиваются на небольшие углы под действием пружин клапанов. Пока оставляем их в тех положениях, в которых они сами остановились. Ни в коем случае не меняем положение коленчатого вала. Заменяем ролики и, предварительно надев ремень на шкивы распределительных валов, просим помощника довернуть распределительные валы до точного совмещения меток на них.

Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.

Причем шкив, который, преодолевая сопротивление пружин, надо вращать по часовой стрелке (вал выпускных клапанов), можно поворачивать накидным ключом «на 18» за гайку крепления шкива. (Гайка будет работать в сторону затяжки, что не страшно.) Другой шкив часто не требует корректировки, а если таковая понадобится в сторону отворачивания гайки, то можно шкив повернуть простейшим приспособлением, изготовленным из отрезка трубы с отверстиями, просверленными в обеих стенках у одного из концов на расстоянии 55–65 мм. В отверстия следует вставить болты М8 достаточной длины. Для повышения жесткости можно закрепить их гайками. Зацепив болты за спицы шкива, отрезком трубы, как рычагом, доворачиваем его на нужный угол. Итак, помощник удерживает оба шкива в нужном положении (по меткам). Ремень уже находится на шкивах распределительных валов. Надеваем ремень на шкивы коленчатого вала, помпы и на ролики. Проверяем, не провернулся ли коленчатый вал, по метке в окне картера сцепления. Предварительно подтягиваем натяжной ролик и еще раз проверяем метки на шкивах распределительных валов и маховике коленчатого вала. Очень небольшое расхождение допустимо, ошибка на зуб — весьма заметна, и в этом случае предстоит установить ремень снова. Только если мы обнаружили совмещение всех меток и затянули крепление натяжителя в некотором достаточно подтянутом положении, можно очень осторожно, вручную, провернуть двигатель на два оборота коленчатого вала. Если после двух оборотов коленвала все метки снова совпали, то можно приступать к точной регулировке натяжения ремня, как описано выше.

Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.

Снятие и установка двигателя (16V) Lada Largus

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Домкрат подкатной

Примечания:

Работу выполняем при необходимости ремонта двигателя или его замены.

Работу выполняем смотровой канаве или эстакаде.

Операции по демонтажу двигателя показываем для автомобиля с гидроусилителем руля и кондиционером.

Снятие и установка двигателя

1. Снимаем аккумуляторную батарею.

2. Сливаем из двигателя масло и охлаждающую жидкость.

3. Снимаем корпус воздушного фильтра.

4. Отсоединяем приемную трубу системы выпуска отработавших газов от выпускного коллектора.

5. Снимаем защиту топливной рампы.

6. Отсоединяем наконечник топливной трубки от штуцера топливной рампы.

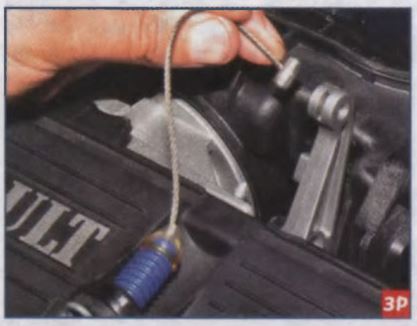

7. Отсоединяем трос привода дроссельной заслонки от рычага дроссельного узла и ресивера.

8. Отсоединяем трубку обратного клапана вакуумного усилителя тормозов от штуцера ресивера.

9. Сжав два фиксатора, отсоединяем трубку продувки адсорбера от штуцера шланга системы холостого хода двигателя.

10. Снимаем бачок гидроусилителя рулевого управления с верхней поперечины рамки радиатора. Головкой на 13 отворачиваем болт крепления кронштейна трубки гидроусилителя рулевого управления к блоку цилиндров.

Примечание:

Демонтировать двигатель можно в сборе с насосом гидроусилителя руля или без него, не размыкая гидропривод усилителя. При втором варианте отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и, не отсоединяя от насоса трубку и шланг, шнуром или проволокой подвязываем насос к верхней поперечине рамки радиатора так, чтобы он не мешал демонтажу двигателя. При первом варианте отсоединяем от насоса трубку и шланг, сливая из них рабочую жидкость в емкость.

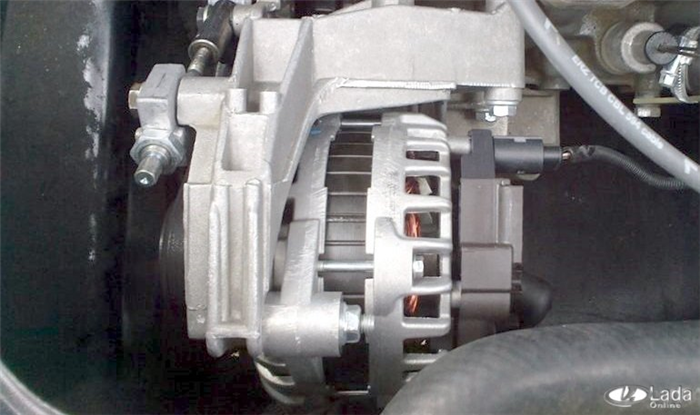

11. Снимаем генератор.

12. Снимаем стартер.

13. Отворачиваем болты крепления компрессора кондиционера к кронштейну и, не разъединяя трубок системы кондиционирования, отводим компрессор в сторону и подвязываем, чтобы он не мешал снятию двигателя.

14. Снимаем радиатор системы охлаждения.

15. Отсоединяем от крышки и корпуса термостата, а также от подводящей трубы насоса охлаждающей жидкости шланги системы охлаждения.

16. Отсоединяем колодки жгута проводов системы управления двигателем от катушек зажигания, регулятора холостого хода, топливных форсунок, электромагнитного клапана продувки адсорбера и датчиков: концентрации кислорода, детонации, абсолютного давления и температуры воздуха на впуске, сигнализатора недостаточного давления масла, температуры охлаждающей жидкости, положения коленчатого вала, положения дроссельной заслонки.

17. Отводим жгуты проводов от двигателя в сторону.

18. Демонтируем коробку передач.

19. Поднимаем капот и удерживаем его в вертикальном положении.

20. Закрепляем цепи подъемного устройства за два рыма, расположенные на двигателе. Натянув цепи, убираем упор из-под двигателя, который поддерживал его при снятии коробки передач.

21. Снимаем правую опору силового агрегата.

Примечание:

Перед тем, как вынимать двигатель, необходимо еще раз проверить, все ли шланги, трубки, провода отсоединены от двигателя и отведены в сторону.

22. С помощью подъемного устройства поднимаем и вынимаем двигатель из моторного отсека.

23. Устанавливаем двигатель на автомобиль в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
