Электронное зажигание на классику

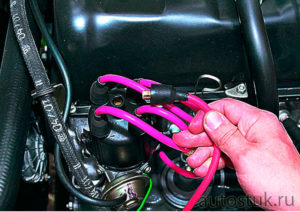

Провода от коммутатора должны подключаться к распределителю.

После чего, проверяется положение распределителя и бегунка, надевается крышка и подключаются провода в последовательности 1-3-4-2.

Установка бесконтактного зажигания на ВАЗ Класика

Сначала надо снять с трамблера крышку с ВП-проводами и отключить их от катушки. Затем выставить бегунок трам
Подробнее

Если после установки электронного зажигания ваш автомобиль не заводится, а такие ситуации бывают довольно часто, проверь все от начала и до конца, ведь могли перепутать как вв провода к цилиндрам, так и неправильно установить привод трамблера.

Электронное зажигание на классику

Если вас не устраивает работа штатной контактной системы зажигания карбюраторного Ваз-2107, то улучшить ее работу можно разными способами. Выбрать один из них и своими силами его осуществить поможет эта статья.

Плюсы и минусы контактной системы зажигания.

На большинстве карбюраторных «Семерок» установлена контактная система зажигания. Она простая по устройству, легко обслуживается и надежно работает. Контактная система известна давно и починить ее, в случае отказа, сможет любой умелец.

К сожалению, недостатков у этой простой и гениальной конструкции, тоже хватает. Главная проблема- сами контакты. Замыкая и размыкая электрическую цепь они, постепенно выгорая, меняют свои размеры. Это приводит к изменению момента зажигания, и как следствие, к потере мощности и экономичности мотора. Малейшие загрязнения на поверхности контактов ведут к уменьшению энергии искры, а это затруднения при запуске. И еще, контакты чувствительны к величине износа втулок валика трамблера. Люфт вала приводит к неравномерной работе двигателя, особенно заметной на холостом ходу. Из-за всех этих «прелестей» за контактами нужно постоянно ухаживать: содержать в чистоте и контролировать зазор. На машине с солидным пробегом эти недостатки проявляются особенно сильно.

Сонар ИК- бюджетный вариант

Именно для таких машин хорошим решением является замена контактной группы на бесконтактное устройство, хорошо известное как «Сонар ИК». Работает оно на прерывании инфракрасного луча кулачками прерывателя. Установить «Сонар ИК» достаточно просто. Выполнить это по силам любому, кто привык самостоятельно ремонтировать свой автомобиль. Чтобы не повторять десять раз одно и тоже, помещаю ссылку на видео, где все подробно показано.

Личный опыт и изучение многочисленных отзывов в Интернет показали следующее. После установки «Сонар ИК» каких либо сверх заметных улучшений в работе двигателя нет. Заметно повысилась только стабильность и равномерность работы двигателя, пропало «подергивание» на холостом ходу. Что понравилось, так это то, что потом про приборчик на 2 года забыл. Ни каких работ трамблер не требовал.

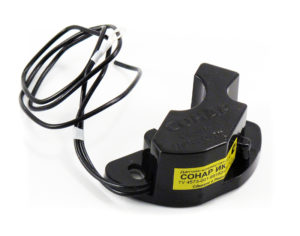

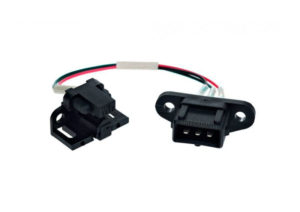

Этот приборчик устанавливают вместо контактов

Примерно через 50000 км и два года, машина начала дергаться при разгоне. Поиски причины привели к «Сонар ИК». Пришлось в дороге ставить контакты обратно. Покупать новый приборчик, вместо сгоревшего, не стал, так как решил заменить всю систему зажигания на бесконтактную.
Из отзывов в Интернет узнал, что были случаи перегрева «Сонар ИК» летом в пробке, но у меня такого не было. Если бы не доставшийся по дешевке новенький «Нивовский» трамблер, я бы установил «Сонар ИК» еще раз. Стоимость приборчика сейчас около 850 рублей. Свои деньги он отрабатывает честно.

Бесконтактная система зажигания- дорого, но сердито

Вот этот вариант дает уже очень ощутимый результат. Комплект из катушки зажигания, трамблера, коммутатора и жгута проводов с колодками стоит примерно 2500 рублей. Плюс еще желательно заменить свечи и высоковольтные провода.

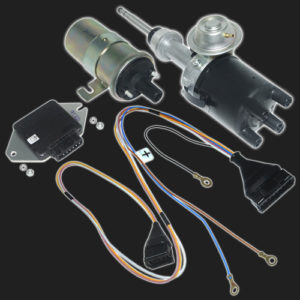

Так выглядит комплект БСЗ для Ваз-классики

Зато, за эти деньги вы получаете легкий запуск в мороз, ровную и стабильную работу двигателя на всех режимах и забываете о проблемах с трамблером.
После установки БСЗ запомните накрепко- нельзя снимать провода со свечей при работающем моторе! Датчик, который стоит в трамблере сразу выйдет из строя. Но пусть вас не пугает наличие электронных компонентов, которые могут «сгореть» в дороге- они достаточно надежны. Можно, на всякий случай, купить и возить с собой запасной коммутатор и аварийный вибратор. Последний подключают вместо сгоревшего датчика Холла, чтобы доехать до места ремонта.
Если решили купить комплект, или собираете все по отдельности, имейте в виду, что трамблер марки «3810.3706» разработан для «Нивы». У него может оказаться укороченный вал и совершенно другие настройки. С ним машина тянет «как трактор» на низких оборотах, но «скисает» при разгоне. Специально для «Семерки» предназначен трамблер «38.3706», он подойдет без проблем.
Установку комплекта лучше доверить специалистам.

Делаем выбор

Тем, кто не готов тратить 3000 – 4000 рублей за стабильную работу двигателя, подойдет «Сонар ИК». Он избавит вас от необходимости постоянно ухаживать за трамблером и подарит стабильную и ровную работу двигателя без крупных вложений денег и времени. Причем это не реклама, а сугубо личное мнение. Если будет приборчику альтернатива, обязательно протестируем и дадим полный отчет.
Если есть финансовые возможности, без сомнений ставьте комплект БСЗ, оно того стоит.
Есть и третий вариант- оставить все как есть. Контактная система будет работать и дальше, если ее вовремя обслуживать.

Самостоятельная установка и регулировка БСЗ на ВАЗ 2107

Наряду с другими вариантами усовершенствования агрегатов и систем автомобиля ВАЗ 2107 рассматривается система бесконтактного (электронного) зажигания (БСЗ) вместо стандартной. Такая модернизация позволяет обеспечить стабильное повышенное напряжение на свечах зажигания, что, в свою очередь, облегчает пуск двигателя и увеличивает энергию искры.

Установка и регулировка системы бесконтактного зажигания – дело достаточно непростое, поэтому если у вас нет достаточных навыков работы с автомобильной электроникой, лучше доверить эту работу специалистам. Если же вы чувствуете, что вы в состоянии установить комплект БСЗ на ВАЗ 2107 самостоятельно, тогда внимательно изучите данную инструкцию и приступайте к работе.

Для работы понадобятся следующий набор инструментов и материалы:

• Ключ на 8;
• Ключ на 10;
• Ключ на 13;
• Крестообразная отвертка;
• Два самореза;
• Дрель со сверлом соответствующего саморезам диаметра;

Естественно, кроме всего этого, должна быть приобретена система электронного бесконтактного зажигания, точнее комплект ее составляющих: катушка, коммутатор, распределитель и провода для подключения всех элементов между собой.

Ниже приведена принципиальная схема, согласно которой подключается система бесконтактного зажигания для ВАЗ 2107.

Трамблер

Последовательность работ, которые необходимо выполнить для того, чтобы установить комплект новых деталей на ВАЗ 2107, особой разницы не имеет. Поэтому можем начать с замены трамблера. Снимаем крышку распределителя для доступа к бегунку. Чтобы упростить себе задачу по дальнейшей регулировке БСЗ, следует сразу выполнить некоторые подготовительные мероприятия: установка бегунка трамблера в положение, которое будет легко повторить при монтаже нового распределителя; отметка на блоке напротив средней метки на шкале трамблера, служащей для регулировки зажигания.

Ключом на 13 полностью откручиваем гайку крепления трамблера после чего снимаем его. Отключаем провод высокого напряжения, соединяющий катушку зажигания и трамблер. Устанавливаем новый бесконтактный датчик распределитель, при этом нужно выставить бегунок таким образом, чтобы он соответствовал положению старого. Корпус нового трамблера требуется выставить по меткам, среднюю напротив оставленной ранее на корпусе двигателя. Одеваем крышку трамблера и комплект проводов высокого напряжения.

Катушка

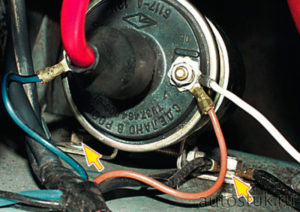

Далее, необходимо заменить катушку зажигания. Ключом на 8 откручиваем гайки крепления проводов к контактам катушки. При помощи ключа на 10 откручиваем крепление катушки к кузову. Установка новой катушки требует особого внимания — следует учесть возможное несоответствие расположения контактов «Б» и «К». Для удобства можно развернуть новую электронную катушку относительно крепежа, тем самым расположив контакты так же, как на старой.

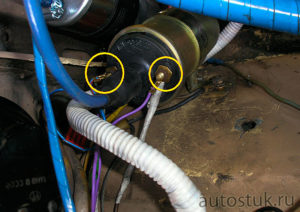

Закрепив катушку, подключаем к ее контактам старые провода (обычно один синего, второй коричневого цвета), и новые, с разъемами для подключения к трамблеру и коммутатору. Они обычно имеют такую же расцветку, как и стандартные. Обычно в ВАЗ 2107 коричневые провода подключаются к контакту «К», а синие – к «Б». Осталось подключить высоковольтный провод, который соединяет катушку и трамблер.

Коммутатор

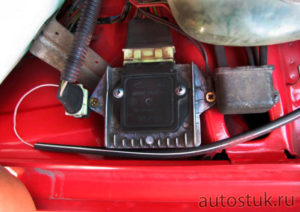

Последний элемент в схеме, наличие которого требует бесконтактная электронная система зажигания – коммутатор. Идеальное место, в котором может быть выполнена его установка в ВАЗ 2107 – между бачком омывателя и левой фарой. Там есть ровная площадка, на которую и установим коммутатор, радиатором к кузову. Прислонив коммутатор, отмечаем места для сверления отверстий в кузове, через которые и прикручиваем его саморезами, при этом нужно под один из саморезов прикрутить черный (нулевой) провод от колодки подключения.

По окончании всех вышеописанных работ, следует еще раз внимательно проверить соединение проводов согласно принципиальной схемы. Если все сделано правильно, можно пробовать заводить двигатель. Обычно с этим проблем не возникает, остается только отрегулировать зажигания, для обеспечения максимально эффективной работы двигателя.

Регулировка

Безо всяких приборов выставить угол опережения зажигания можно опытным путем. На прогретом до рабочей температуры (80-90 градусов), при движении со скоростью 40 км/час необходимо переключиться на 4 скорость и выжать педаль газа. Если электронное бесконтактное зажигание удалось выставить правильно, должна возникнуть кратковременная детонация, после которой двигатель должен начать постепенно набирать обороты. Если появился стук клапанов – необходимо провернуть трамблер по часовой стрелке примерно на градус. Операцию повторяют, пока стук не прекратится. Если же при проверке появляется провал в оборотах двигателя, трамблер проворачивают в противоположную сторону.

Кроме регулировки угла опережения зажигания новая система может потребовать регулировки карбюратора. Карбюратор ВАЗ 2107 имеет два регулировочных винта – количества и качества. Регулировка осуществляется следующим образом:

1. Вращением винта количества добиваются частоты оборотов двигателя, равной 1200-1300. Далее, винтом регулировки качества выставляют максимальные обороты.
2. Повторяют операцию, описанную в п.1, до тех пор, пока при оборотах 1200-1300, винт регулировки качества будет установлен в положение, соответствующее максимальным оборотам двигателя.

Специалисты рекомендуют при установке БСЗ выполнить не только регулировку, но и чистку и продувку карбюратора, чтобы увидеть реальный эффект от данной модернизации.

Установка электронного зажигания на ВАЗ

Некоторые владельцы классических автомобилей семейства ВАЗ 2101-07 постоянно стараются улучшить, доработать, добавить электроники и удобства. Одной из таких доработок — это установка бесконтактного электронного зажигания.

Какое зажигание лучше: бесконтактное или контактное?

Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

Разберем отличия контактного от бесконтактного зажигания:

Преимущества бесконтактного зажигания:

• так как в распределителе нет контактной группы, искрообразование происходит четко;
• высокий срок эксплуатации катушки;
• при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
• отлично выполняет свои функции даже в мороз;
• если напряжение в электросети низкое, то искрообразование все равно будет происходить;
• благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
• если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
• улучшается динамика разгона автомобиля;
• БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

1. Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
2. Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
3. Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
4. Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
5. Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Устройство трамблера:

• корпус;
• вал;
• кулачок;
• подвижный контакт (бегунок).

Схемы подключения электронного зажигания: Ваз 2101-Ваз 2107

Схема бесконтактной системы зажигания для автомобилей ВАЗ:

Как работает бесконтактное зажигание

Последовательность и принцип работы БСЗ такой:

1. Водитель поворачивает ключ замка зажигания.
2. Цепь замкнулась и на первичную обмотку катушки зажигания подается постоянное напряжение от аккумулятора. Первичная обмотка под напряжением образует вокруг себя магнитное поле.
3. При запуске стартера, он начинает вращать коленчатый вал ДВС и вращает вал, который находится внутри трамблера вместе с бегунком.
4. Датчик холла фиксирует как вращается вал трамблера (по выступу на валу) и передает сигнал коммутатору.
5. Электронный блок отключает поступление напряжения к первичной обмотке по сигналу датчика Холла.
6. Когда цепь подачи напряжения прерывается, в этот момент появляется импульс высокого напряжения до 24 килоВольт во вторичной обмотке катушки, которое передается по толстому проводу на бегунок (подвижная часть трамблера).
7. На крыше встроены неподвижные контакты. Бегунок бросает импульс на один из этих неподвижных контактов. От контакта, который получил импульс высокого напряжения, оно передается по высоковольтным проводам на свечи зажигания тех цилиндров, в которых поршни находятся в верхних мертвых точках.
8. Во время подачи напряжения на свечу, в рабочей камере сгорания цилиндра уже есть топливо и воздух в сжатом состоянии для воспламенения.
9. Бегунок трамблера вращается от искру всем свечам по определенной схеме последовательности: 1-3-4-2. В зависимости, от того как установить бегунок, зависит вся работа системы, раннее зажигание или позднее, определять мы научились в другом материале.
10. Мотор автомобиля заводится.

ЭСУД бывают взаимозаменяемы, а бывают и не ремонтнопригодны.

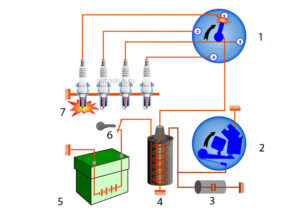

Схема устаревшей системы зажигания ВАЗ (без коммутатора)

1 — трамблер (распределитель); 2 — прерыватель; 3 — конденсатор; 4 — катушка зажигания (бобина); 5 — АКБ; 6 — замок зажигания; 7 — искры свечей зажигания.

Такая схема в системах, где нет коммутатора. Разрыв цепи происходит механически с помощью прерывателя.

Минусы контактного зажигания:

1. Подгорают и окисляются контакты из-за чего мощность создания искры уменьшается.
2. Есть быстроизнашивающиеся детали, которые рекомендуется менять через каждый 20 тыс. км. пробега.
3. Преобразовываемая мощность в контактных системах до 18 килоВольт. У электронных или бесконтактных — до 24 килоВольт.

Минусы бесконтактного зажигания:

• Не ремонтируется датчик Холла. Рабочий эксплуатационный ресурс до 50 тыс. км. пробега.

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. 1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
   2. Коммутатор с номером 36.3734 или 3620.3734.
   3. Высоковольтная катушка (бобина). Маркировка 27.3705
   4. Тонкие провода с разъемами.

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

А вы знаете, где находится номер двигателя в вашем автомобиле?

Установка бесконтактного зажигания Ваз 2107, 2106

Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

• Отвертки (плоские и крестовые);
• Ключи рожковые на 8, 10, 13 мм;
• Пассатижи (плоскогубцы);
• Свечной ключ;
• Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
• Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

Смотровая яма для установки зажигания не потребуется. Вот, собственно, сам порядок действий по снятию старого контактного зажигания:

1. Открыть капот, отсоединить аккумуляторную батарею и отсоединить высоковольтные провода от свечей.
2. Открутить свечи зажигания.

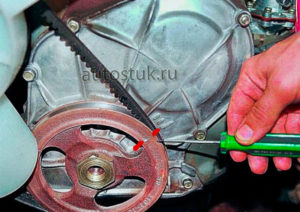

3. Вращать коленвал двигателя пока поршень в первом цилиндре не достигнет верхней мертвой точки (ВМТ). Длинной отверткой или проволокой можно проверить где находится поршень. Проследить, чтобы метка шкива коленвала ДВС совпадала с самой первой длинной меткой на блоке цилиндров.
4. Отсоединить защелки крышки трамблера и снять ее с проводами. Начертить метку на клапанной крышке напротив бегунка.
5. Отсоединить шланчик, идущий от карбюратора и все провода распределителя.
6. Открутить гайку крепления и снять трамблер вместе с прокладкой.
7. Открутить крепления катушки (запомнить какие провода куда крепятся) и снять ее.

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.

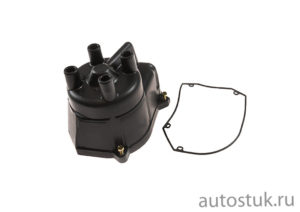

2. Снять крышку нового трамблера и надеть прокладку.

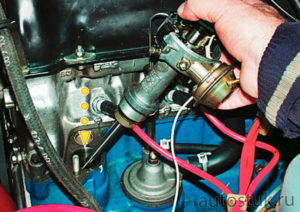

3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.
4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».

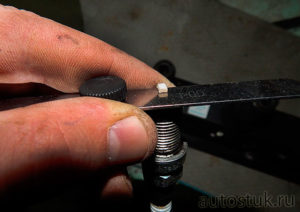

5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.
6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.
7. Подсоединить вакуумный шланчик.

После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

Установка электронного зажигания на видео на классические автомобили ВАЗ 2101-2107.

В этом видео ражжеваны все нюансы.

Как отрегулировать бесконтактное зажигание

Перед настройкой зажигания на автомобилях ВАЗ 2101-2107, надо немного прогреть двигатель, не давая ему заглохнуть.

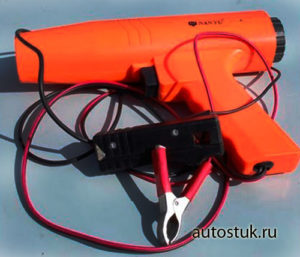

Отрегулировать можно либо на слух, либо с помощью специального прибора, который называется стробоскоп для установки зажигания.Стробоскоп — это прибор, с помощью которого даже новичок может правильно выставить зажигание. Подробнее по настройке зажигания страбоскопом смотрите на видео.
