Схема реле и предохранителей Лада Веста
Решение любой проблемы, которая связана с электрооборудованием автомобиля, начинается с проверки предохранителей. Они вместе с реле располагаются в монтажных блоках (блок предохранителей и черный ящик) салона или моторного отсека.
В списках указан полный набор предохранителей и реле, учитывающий все комплектации автомобиля. В более простых вариантах исполнения отдельные реле и предохранители из данного набора могут не использоваться.

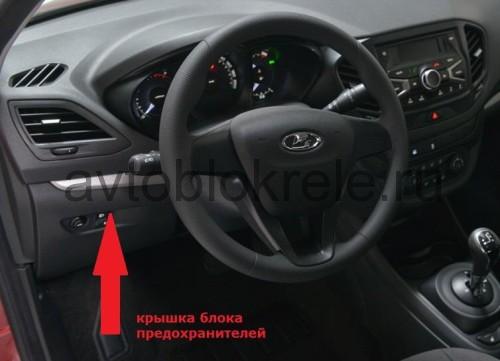

Монтажный блок Лада Веста в салоне автомобиля

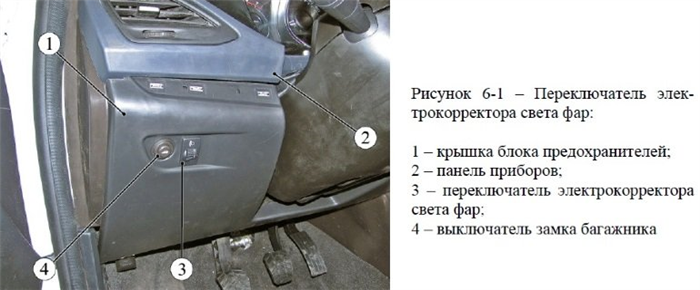

Находится монтажный блок в знакомом месте – возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:
- поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
- снять фиксатор в верхней правой части крышки;
- потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.
Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)
- F1 15А К15R Омыватель ветрового стекла mini
- F2 30А *1 /5А *2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
- F3 10А *1 Левая фара дальнего света (не люкс) mini
- F4 30А *1 /5А *2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
- F5 15А K15R Подогрев сидений mini
- F6 7,5А *1 K30S Правые габаритные огни mini
- F7 10А *1 K30S Левые габаритные огни mini
- F8 5А *1 К30S Задние противотуманные фары mini
- F9 3А Указатель поворотов (поворотники) в правом зеркале mini
- F10 5А K15S Селектор роботизированной коробки передач АМТ mini
- F11 10А *1 Левая фара ближнего света (не люкс) mini
- F12 15А K30S Контроллер BCM (указатели поворотов) mini
- F13 10А K30S Контроллер BCM (собственное питание) mini
- F14 10А K30S Выключение педали тормоза mini
- F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
- F16 5А BTP Выключение педали тормоза mini
- F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
- F18 3А Указатель поворотов (поворотники) в левом зеркале mini
- F19 10А *1 Правая фара ближнего света (не люкс) mini
- F20 5А Обогрев наружных зеркал mini
- F21 15А K15S БУ СНПБ mini
- F22 5А K15S КП (комбинация приборов) mini
- F23 5А K30S КП (комбинация приборов) mini
- F24 5А ACC ЭРА ГЛОНАСС, радио mini
- F25 5А ВТР Контроллер ESP9.1 mini
- F26 15А K30S Питание модуля бензонасоса mini
- F27 5А K15S Питание парктроника mini
- F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
- F29 10А *1 /5А *2 K30S Питание светотехники прицепа mini
- F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
- F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
- F32 10А K15S Питание шины K15M (моторного отсека) mini
- F33 5А BTP Управление стеклоподъемниками mini
- F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
- F35 5А BTP Блок переключателей в двери водителя mini
- F36 15А K30S Радио, диагностический разъем mini
- F37 7,5А K30S Лампы «стоп» правая mini
- F38 7,5А K30S Лампы «стоп» левая mini
- F39 10А *1 К15R ДХО (дневные ходовые огни) не люкс mini
- F40 10А *1 К15R Фара дальнего света правая (не люкс) mini
- F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
- F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
- F43 20А K30S Контроллер BCM (замки дверей) JCase
- F44 30А K30S Электростеклоподъемники (ЭСП) JCase
- F45 30А K30S Вентилятор отопителя салона (печки) JCase
- F46 30А *1 K15R Питание стеклоочистителя (дворники) JCase
- F47 25А *2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
- F48 30А *2 K30S Контроллер ЕММ (стеклоочистка )
- F49 25А *2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
- F50 25А *1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)
Предохранители и реле Лада Веста
Информация о предохранителей и реле подходит для автомобилей Лада Веста в исполнении стандарт, норма и люкс.

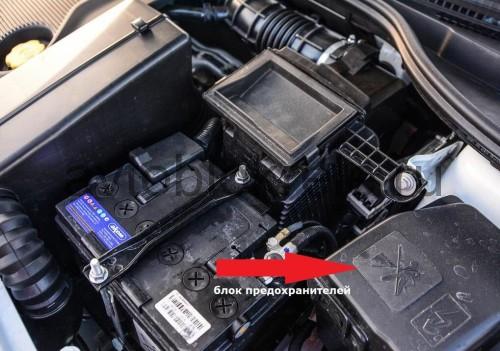

Блок предохранителей и реле в моторном отсеке лада веста.
Находится около аккумуляторной батареи.

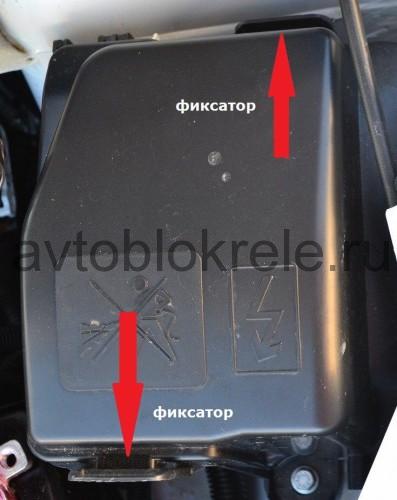

для доступа к предохранителям и реле отожмите два фиксатора и откройте крышку.
фиксаторы хрупкая вещь — аккуратнее, не сломайте!

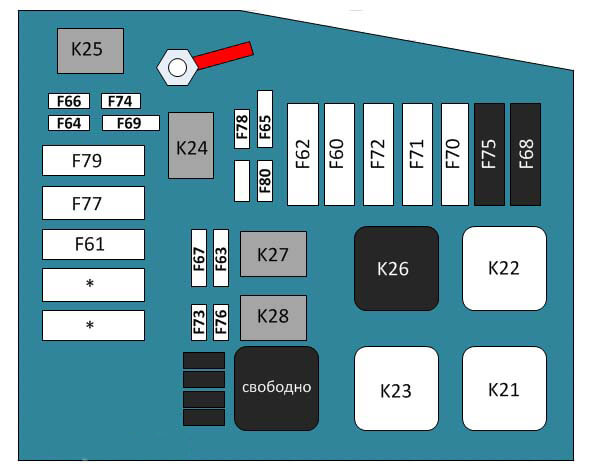

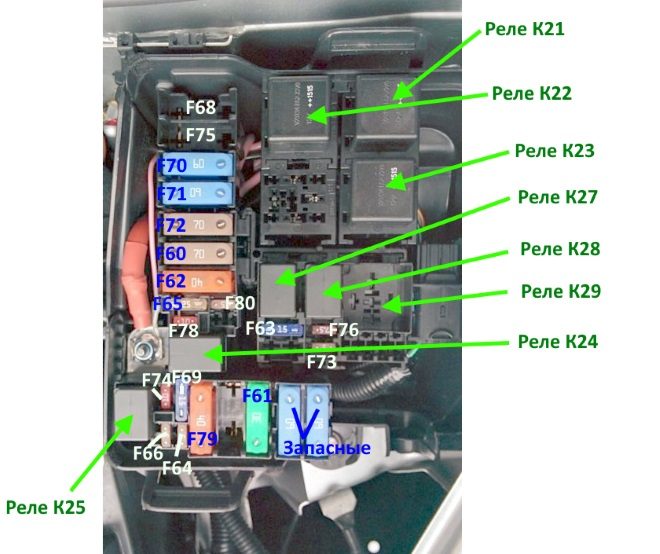

Схема расположения предохранителей и реле в блоке под капотом весты.
расположение предохранителей и реле может отличаться от вашей в зависимости от комплектации

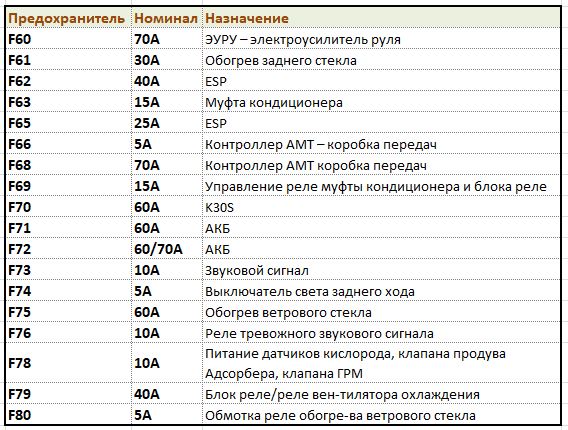

расшифровка предохранителей и реле.
ЭУРУ – электроусилитель руля
Обогрев заднего стекла
Контроллер АМТ – коробка передач
Контроллер АМТ коробка передач
Управление реле муфты кондиционера и блока реле
Выключатель света заднего хода
Обогрев ветрового стекла
Реле тревожного звукового сигнала
Питание датчиков кислорода, клапана продува
Адсорбера, клапана ГРМ
Блок реле/реле вентилятора охлаждения
Обмотка реле обогрева ветрового стекла
Реле
Реле обогрева ветрового стекла 1
Реле обогрева ветрового стекла 2
Реле звукового сигнала
Реле тревожного звукового сигнала
Главное реле КСУД
Реле муфты компрессора кондиционера
Реле вентилятора охлаждения
Блок предохранителей и реле в салоне Лада Веста.
Расположен с левой стороны панели приборов
для доступа к предохранителям и реле весты поверните три пластиковые ручки , которые держат снизу крышку блока. Потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

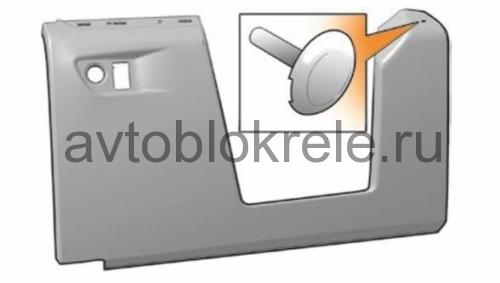

Для улучшения крепёжных свойств крышки блока предохранителей применен фиксатор держателя обивки смотрите рисунок ниже. Перед демонтажем крышки блока предохранителей необходимо сначала снять фиксатор держателя обивки. После установки крышки блока предохранителя на штатные места крепления необходимо дополнительно зафиксировать её фиксатором держателя обивки, установив его в отверстие в крышке блока предохранителя.

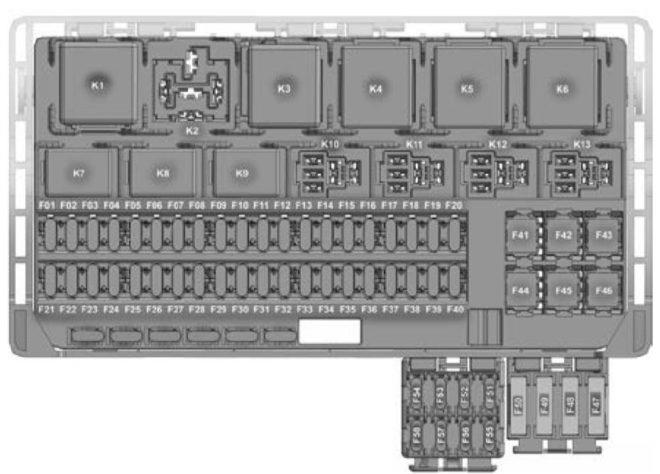

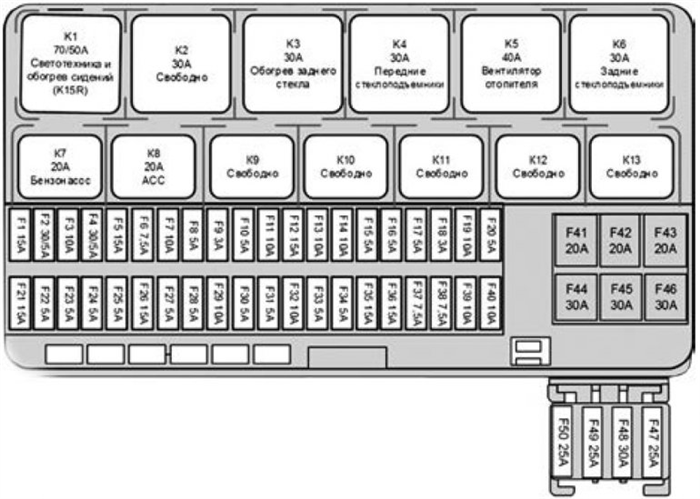

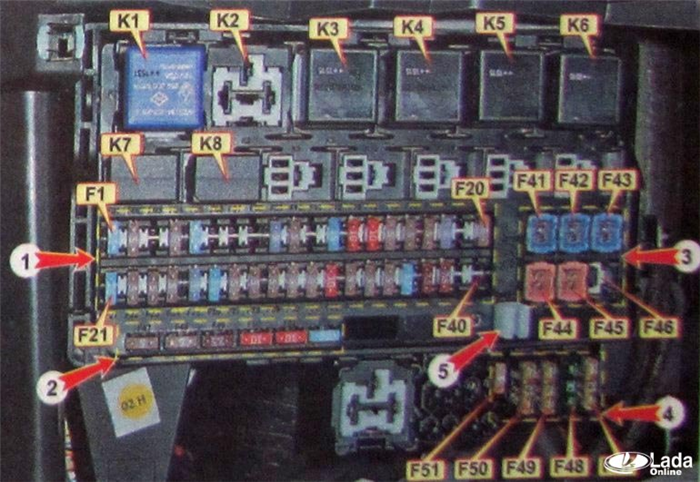

Схема расположения предохранителей и реле в блоке расположенного в салоне лады весты.
для увеличения нажмите на изображении
Обозначение и описание предохранителей и реле лады весты.
Блок предохранителей Лада Веста
Лада Веста оборудована множеством электроприборов, каждый из которых уязвим к перепадам напряжения. Для защиты потребителей в цепи каждого из них имеется предохранитель, и если он по какой-то причине перегорит, то его придётся заменять, иначе электроприбор работать не будет. Только для начала нужно отыскать блок предохранителей Лада Веста.
Зачем нужны предохранители?
Плавкие предохранители – это элементы электрической цепи, защищающие приборы от перепадов напряжения. Состоят они из пластикового корпуса, двух контактов и рабочего элемента.
Принцип их работы прост: каждый элемент имеет рабочее напряжение, и если это значение будет превышено – он сразу перегорит и цепь разомкнётся. Фактически защитный компонент принимает удар на себя, уберегая электроприборы от поломки. Его покупка обходится гораздо дешевле, чем замена одного или нескольких потребителей, которые ко всему прочему могут влиять на управление автомобилем.
Прикуриватель в Lada Vesta имеет предохранитель, перегорающий чаще других. Обычно причина тому – подключение устройств с большим током потребления или сразу нескольких приборов через тройник.
Блок предохранителей Лада Веста с описанием (моторный отсек

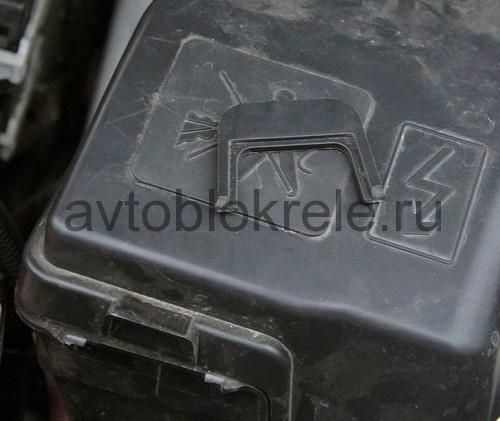

Нужный короб располагается выше АКБ, по правую сторону от воздушного фильтра. На крышке блока можно различить предупреждающие знаки в виде перечёркнутой фигуры человека со шлангом и молнии.
Для снятия крышки следует отогнуть два фиксатора сверху и снизу. Будьте осторожны, т.к. они очень хрупкие.
Схематическое расположение

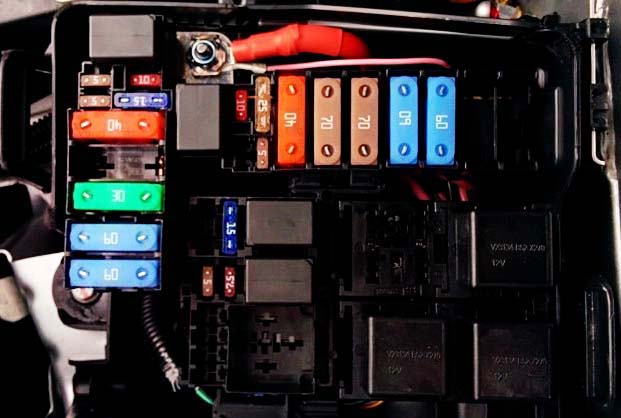

Содержимое этого монтажного блока выглядит следующим образом:
Монтажный блок
На каждом из компонентов указана предельная сила тока (амперы). Схема предохранителей Лада Веста под капотом выглядит так:
Схема предохранителей Лада Веста
К какой цепи относится каждый предохранитель и за какой потребитель он отвечает, можно узнать из таблицы ниже.
Таблица цепи предохранителей Таблица предохранителей
Примечание: в зависимости от комплектации некоторые элементы могут отсутствовать.
Таблица с обозначениями реле, которые присутствуют в блоке моторного отсека:
Таблица с обозначениями реле
Блок предохранителей Лада Веста с описанием (салон)
Этот монтажный блок расположен в привычном для водителей месте – возле левой ноги. Собственно, пространство вокруг кнопки открывания багажника и регулировщика света фар является крышкой монтажного блока.

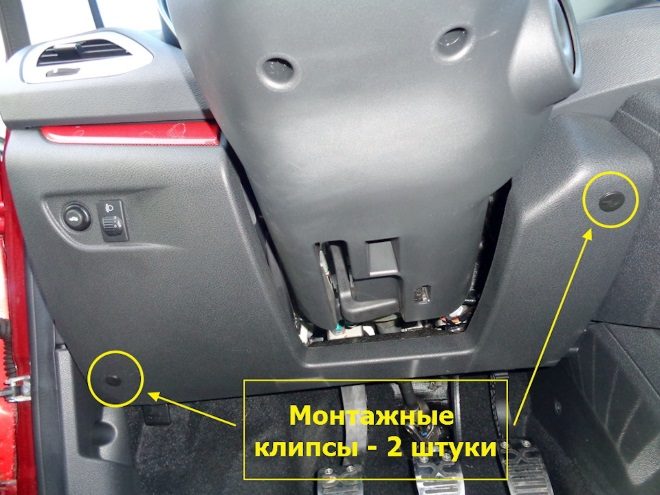

Для начала вытащите пластиковые фиксаторы (гвоздики), которые крепят крышку к обивке. Один из них расположен со стороны замка зажигания, другой в левой нижней части крышки (может отсутствовать на некоторых авто). Далее поверните 3 пластиковые ручки внизу и потяните крышку, рассоединив все держатели.
Схематическое расположение

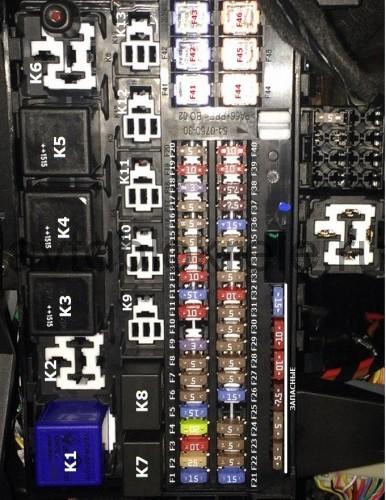

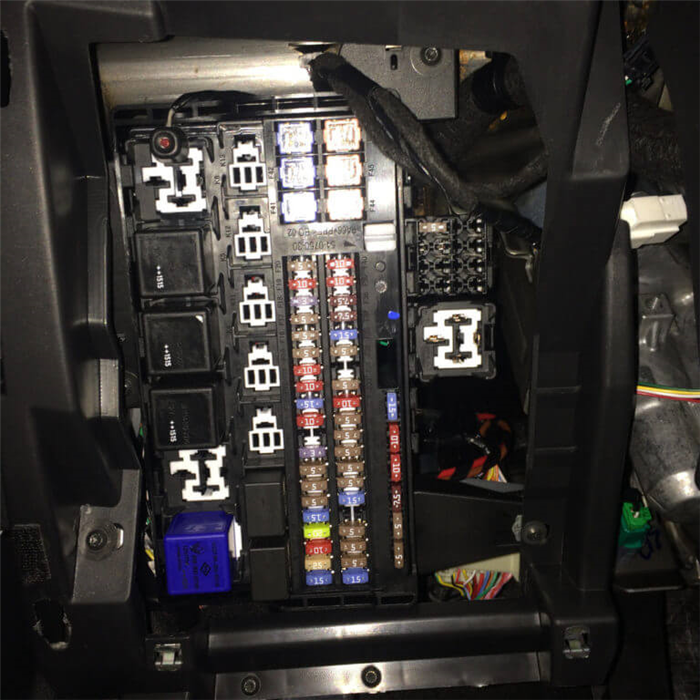

В монтажном блоке салона Вы увидите такую картину:
Монтажный блок салона
В нижнем правом углу расположены запасные предохранители Лада Веста.

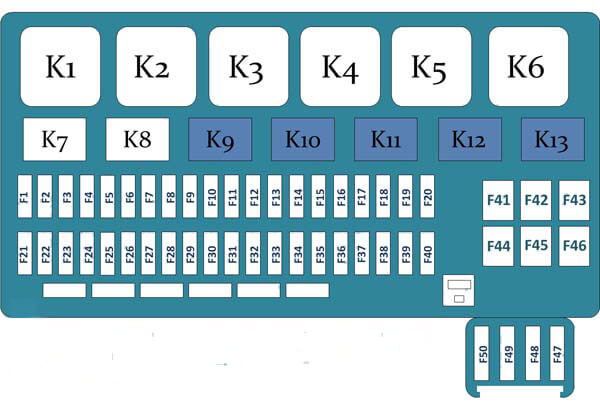

Схематически блок выглядит так:
Схематичное расположение предохранителей Расшифровывается это следующим образом:
Расшифровка запасных предохранителей Расшифровка запасных предохранителей Расшифровка запасных предохранителей
Расшифровка запасных предохранителей
Расшифровка запасных предохранителей
Реле, которые присутствуют в салоне:
Обозначения рыле в салоне

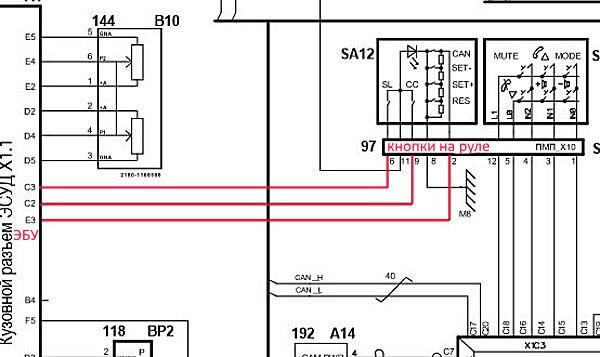

Кузовной разъем

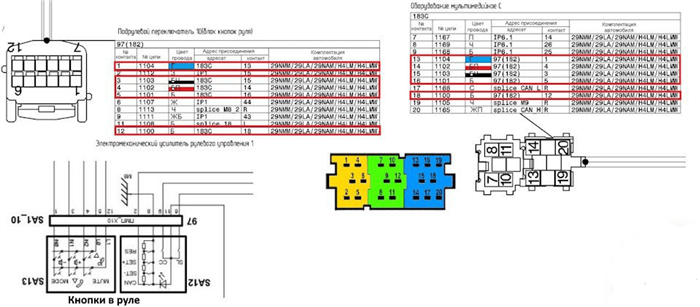

Схема расположений кнопок на руле
Замена предохранителя
В одной из таблиц найдите устройство, которое перестало работать – рядом будет стоять обозначение предположительно перегоревшего элемента. Заодно Вы поймёте, где находится блок предохранителей.
Откройте крышку блока, отыщите и извлеките проблемный предохранитель, ориентируясь по схемам. Такой же алгоритм касается вышедшего из строя реле.
Если контакт внутри оборван, значит, он перегорел. Однако это не всегда заметно, поэтому лучше сделать прозвонку тестером.
Перед заменой обязательно выясните причину перегорания.
Новый защитный компонент должен соответствовать всем характеристикам старого: такой же формат, цвет и обозначение предельной силы тока.
Заключение
Используя схемы и таблицы с обозначениями предохранителей и реле Лада Веста, можно легко находить перегоревший элемент. Останется только открыть соответствующий блок и произвести замену.
В этом видео автор описано где находится блок предохранителей Лада Веста и как снять крышку.
Блок предохранителей на Лада Веста: подробное описание
Описание блока предохранителей и реле можно найти в инструкции по эксплуатации автомобиля. Но бывают такие ситуации на дороге, а еще хуже — в путешествии, что книги под рукой просто напросто не оказалось или прежний хозяин автомобиля Вам ее не передал. В этом случае Вам поможет наша заметка, где мы постарались сделать поиск и подсказать направление устранения неисправности при минимальных затратах Вашего времени.
Где искать?

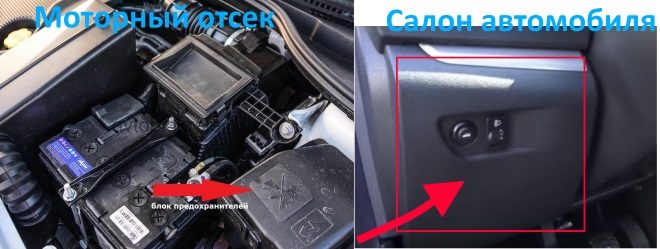

На автомобиле Лада Веста конструкторы АВТОВАЗа развели защищаемые цепи на 2 блока: силовой и слаботочный. Первый располагается в подкапотном пространстве, а второй — на привычное месте рулевой колонки слева(см. фото).
Рассмотрим каждый из них подробнее.
Силовой блок в моторном отсеке
Сам монтажный блок расположился возле аккумуляторной батареи(показан на фото ниже). Все электрические цепи в нем надежно защищены от влаги и пыли при помощи герметичной крышки, оснащенной специальными фиксаторами. Это добавляет немного комфорта при эксплуатации автомобиля.
Чтобы открыть указанную крышку необходимо отжать два фиксатора по краям, которые показаны стрелками на фото ниже.

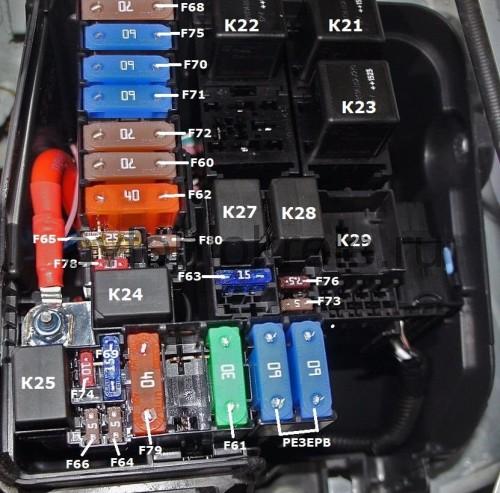

После того, как блок открыт взору открывается множество предохранителей и исполнительных Реле. Чтобы не запутаться, все их мы пронумеровали на фото ниже и добавили описание к каждому элементу в таблице 1.

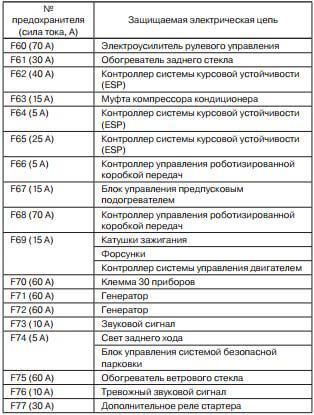

Цепи, которые защищают плавкие предохранители показаны в таблице 1.
В некоторых модификациях автомобилей звуковой сигнал защищен предохранителем F78 вместо F73. А питание доп. оборудования в багажнике защищается предохранителем F55.
Реле, которые расположены в данном блоке также сведены в таблицу 2:
Блок в салоне автомобиля
Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.
Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.
Существует также доработанная версия крышки. Как ее снять — смотрите видео:

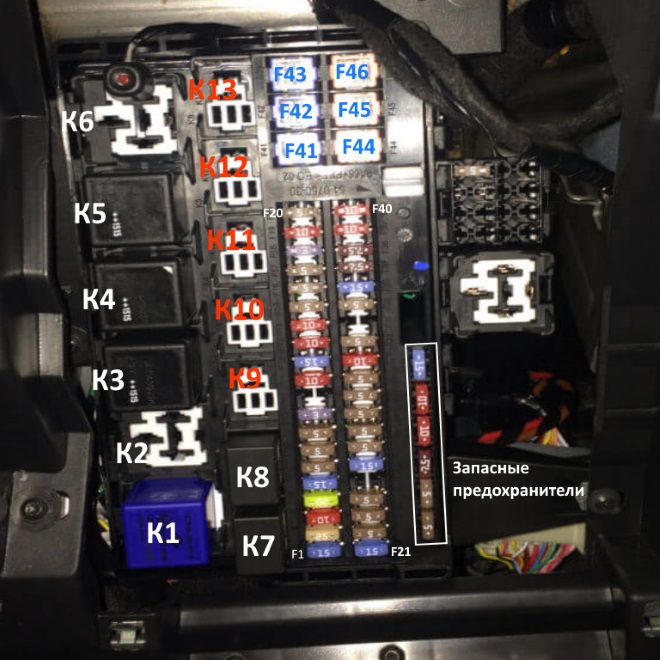

После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.
Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.
Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.
В новых модификациях блок предохранителей дополнился:

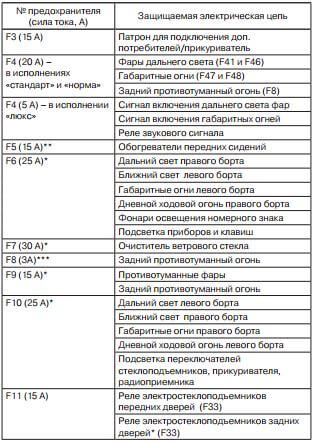

Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.
Внимание! Прежде чем устанавливать новый предохранитель на замену, убедитесь, что защищаемая цепь действительно исправна и в ней отсутствует короткое замыкание. Ведь так просто предохранители не горят! Значит имелась какая-то перегрузка, от которой плавкий элемент спас проводку и автомобиль от возгорания.

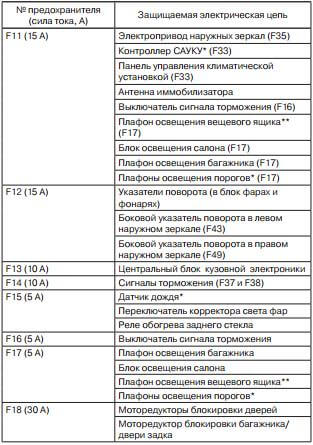

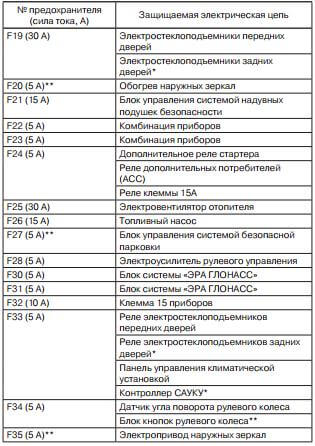

Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2019 года).
