Предохранитель на магнитолу лада ларгус

Содержание

Предохранители и реле Лада Ларгус.

Предохранители и реле Лада Ларгус.

Блок предохранителей в салоне.

Расположение: в салоне с левой стороны приборной панели.

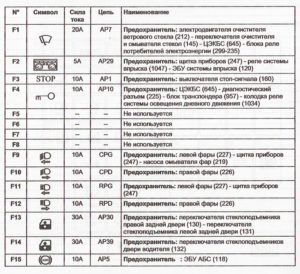

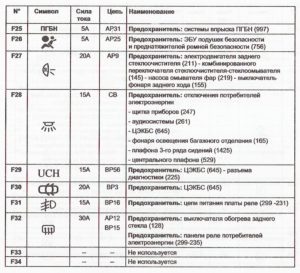

Назначение предохранителя (в зависимости от уровня комплектации):

F1…F15

F16…F24

F25…F34

F35…F39

ЦЭКБС (645).

Расположение: в левой нижней части панели приборов.

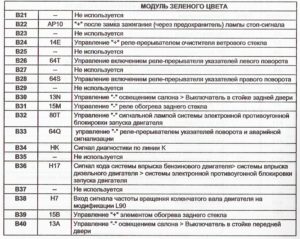

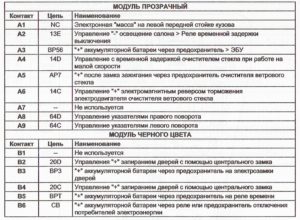

Назначение (в зависимости от уровня комплектации):

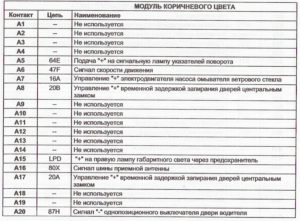

EH1 (40-контактный разъём) ДЕРЖАТЕЛЬ МОДУЛЬ ЧЁРНОГО ЦВЕТА.

A1…A20

B21…B40

P1 (15-контактный разъём) ДЕРЖАТЕЛЬ МОДУЛЯ БЕЛОГО ЦВЕТА.

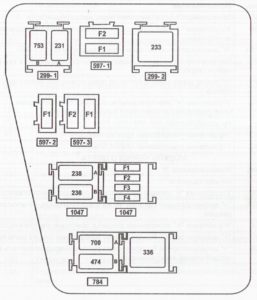

Панели предохранителей и реле (299-597-336-784-1047) двигатели K4M – K7M.

Расположение: в коммутационном блоке моторного отсека.

Назначение предохранителей (в зависимости от уровня комплектации):

Панель предохранителей 597-1.

Панель предохранителей 597-2.

Панель предохранителей 597-3.

Панель предохранителей 1047.

Панель реле 299-1.

Панель реле 299-2.

Панель реле 1047.

Панель реле 784.

Одиночное реле.

Другой вариант.

Монтажный блок предохранителей, плавких вставок и реле под капотом.

Предохранители Лада Ларгус

Токоприемники бортовой сети современного автомобиля LADA Largus защищены с помощью предохранителей и управляются посредством реле. Эти элементы традиционно располагаются в соответствующих блоках, каждый блок предохранителей можно обнаружить как в салоне, так и в подкапотном отсеке.

Если к какому-либо узлу поступил ток, сила которого превысила регламентный предел, то рабочий элемент сразу срабатывает (перегорает), не допуская повреждения электрооборудования. Такой способ также позволяет предотвратить возникновение короткого замыкания в сети.

Реле выступает в роли выключателя, которым в нужный момент производится замыкание определенного участка цепи и нужные токоприемники начинают функционировать.

Далее рассмотрим более детально схему плавких вставок, которая присутствует в российском универсале Лада Ларгус.

Предохранители и их задачи

Защита цепей посредством элементов позволяет своевременно предотвратить выход из строя дорогостоящих электрических узлов и оборудования. Наверное, никому не понравиться остановиться посреди трассы с неисправным токоприемником, не позволяющим дальнейшее движение. Здесь роль плавких вставок трудно переоценить.

Предохранители представляют собой маленькие пластинки с двумя контактами, соединенными посредством плавкого рабочего элемента. Основной целью этого изделия является защита цепей от риска возникновения коротких замыканий, выводящих электрическое оборудование сети из строя. Также нерабочий элемент может не предотвратить возгорание. Сам процесс замыкания инициирует перегорание плавкого элемента внутри корпуса элемента, в результате чего оборудование обесточивается. В этом случае требуется отыскать причины неполадок, их устранить и заменить пришедшую в негодность плавкую вставку. Стоимость данных изделий незначительна, поэтому рекомендуем всегда держать под рукой целый набор предохранителей. Он располагает разными вставками, настроенными на различную величину сетевой нагрузки.

Для каждого токоприемника в отдельности производитель применил индивидуальный предохранитель с собственными настройками мощности. При замене вышедшей из строя вставки требуется замена именно на аналог с идентичным показателем нагрузки. Путаница здесь недопустима, поскольку каждый элемент рассчитан на определенную силу тока.

Вставки различаются по цветовому оттенку. На их корпусе указана максимальная величина тока, которую предохранитель способен выдержать.
Если замечен отказ электрооборудования, то первым делом следует прибегнуть к проверке состояния плавких вставок и реле. Эти компоненты стоят на страже нормальной работоспособности всей сети автомобиля.

В Лада Ларгус указанные элементы располагаются в специальных монтажных блоках, коих два. Первый находится в подкапотном пространстве поблизости к коммутационному модулю. Здесь присутствуют предохранители, отвечающие за работу важных систем, а именно:

  • электрооборудования мотора;
  • зажигания;
  • электрических компонентов контура охлаждения;
  • бортового контроллера и пр.
Читать еще:  Объем топливного бака лада гранта

Схема устройства и табличные данные

Весь указанный нами материал справедлив для модификации Лада Ларгус 2012-2014 гг.

Для обеспечения доступа к плавким вставкам под капотом потребуется отжать фиксаторы крышки монтажного блока, а затем снять ее.

Здесь мы видим сам блок со снятой крышкой.

Предназначение и характеристики каждого из предохранителей сведены в следующую таблицу, это и есть схема предохранителей.

Как уже отмечалось, второй блок с предохранителями находится в левой части панели, а точнее за крышкой отсека. Для доступа к вставкам потребуется снятие этой самой крышки, как изображено на следующем рисунке.

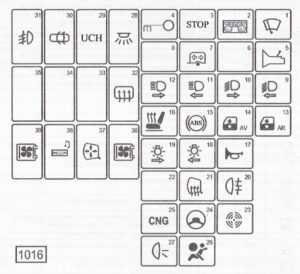

На тыльной стороне крышки располагается схема предохранителей, которая обозначает расположение каждого из предохранителей. Также она содержит запасные вставки «А» с различными характеристиками по токовой силе. Для извлечения элементов из посадочных гнезд присутствует специальный пинцет «Б». Он позволяет с завидной легкостью извлекать предохранители при смене их на новые вставки.

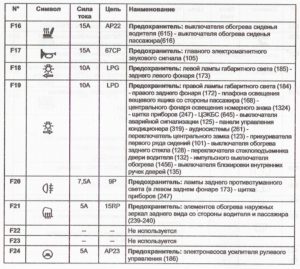

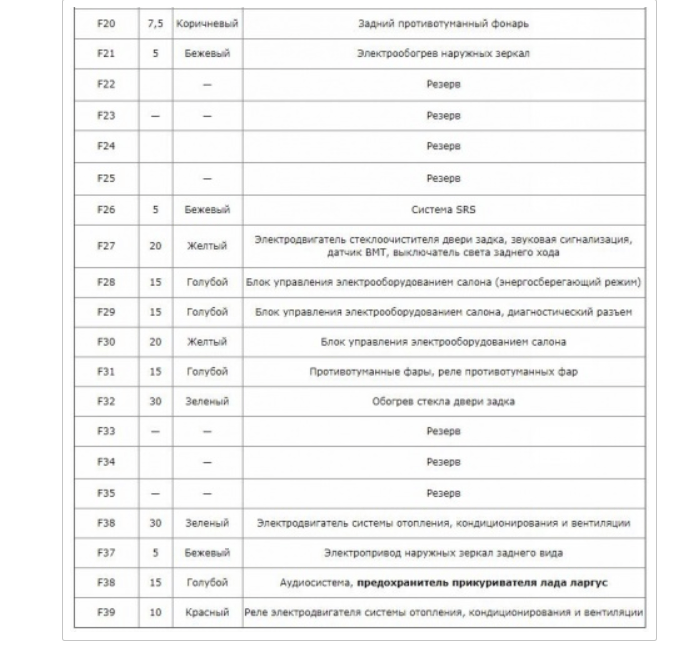

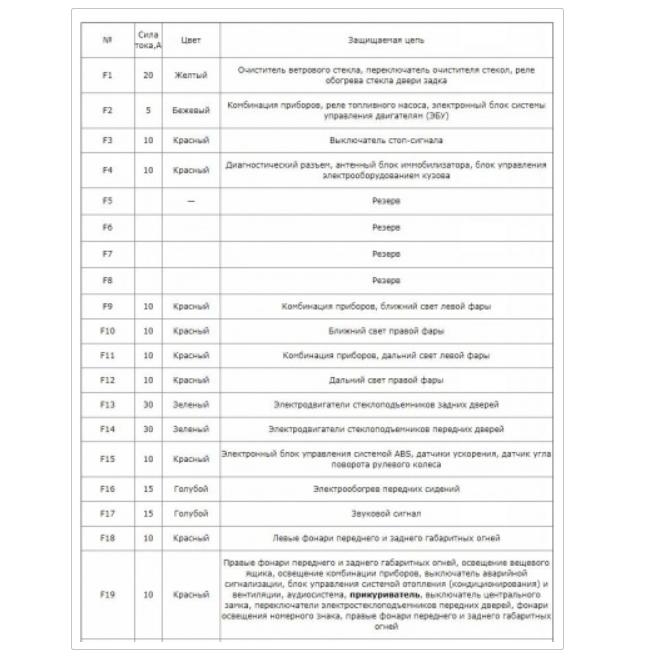

На изображении в табличном виде представлена расшифровка вставок

Если в каком-либо из вопросов осталось сомнение, то для наглядности можно обратиться к имеющемуся здесь видеоматериалу касаемо предохранителей модели Лада Ларгус.

Предохранитель на магнитолу лада ларгус

Монтажный блок предохранителей, плавких вставок и реле под капотом Лада Ларгус (Largus)

Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером)

Электродвигатель вентилятора системы охлаждения

Электромагнитная муфта компрессора кондиционера

Реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера)

Электродвигатель вентилятора системы охлаждения (на автомобиле с кондиционером — через резистор)

Реле топливного насоса и катушек зажигания

Топливный насос и катушки зажигания

Главное реле системы управления двигателем

Датчики концентрации кислорода (цепь подогрева); топ­ливные форсунки; клапан продувки адсорбера; обмотки реле К1, К2, КЗ; ЭБУ системы управления двигателем

Реле противотуманных фар

Лампы противотуманных фар

Реле вентилятора отопителя

Электродвигатель вентилятора отопителя

Предохранители.

Цепи: постоянного питания ЭБУ системы управления двигателем; обмотки главного реле систе­мы управления двигателем

Силовые цепи: реле топливного насоса и катушек зажигания; главного реле системы управления двигателем

Силовая цепь реле вентилятора системы охлаждения (на автомобиле без кондиционера)

Силовые цепи: реле кондиционера; реле малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)

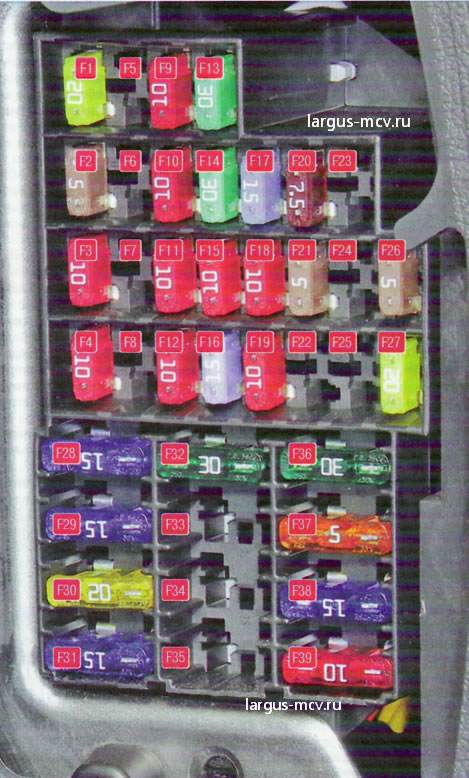

Монтажный блок предохранителей в салоне в левом торце
панели приборов Лада Ларгус (Largus)

Назначение предохранителей в салоне Лада Ларгус (Largus)

Всем привет сегодня хочется поговорить и разобраться, почему не работает магнитола на автомобиле Лада Ларгус. Причин тому имеется предостаточно. Как вы уже знаете, Ларгус уже с завода поставляется с магнитолой и четырьмя штатными колонками. Штатные колонки расположены на передних и задних дверях. Сразу хочется сказать если вам не нравится данная магнитола, то для установки другой придётся приобретать специальные переходники.

Причин, почему на Ларгусе не работает магнитола много, поэтому постараемся рассмотреть самые основные причины которые можно устранить своими руками. Итак, поехали. Если при включении магнитолы она не подаёт признаков жизни, то первым делом нужно проверить предохранитель F28(15А).

Для того чтобы понять перегорел ли предохранитель даже не нужно открывать монтажный блок так как если предохранитель перегорел то у вас не будет работать комбинация приборов а также плафон освещения. Все эти приборы запитаны через предохранитель F28.

Иногда так случается, что сама магнитола Ларгуса включается, а из динамиков не выходит не единый звук. В таком случае нужно будет проверить предохранитель F38 (15А). Проверить можно следующим образом, нужно проверить работает ли прикуриватель автомобиля. Если прикуриватель работает, значит, предохранитель цел, тогда нужно проверять провода, идущие к колонкам.

Также плохая работа магнитолы может быть связанна с плохим контактом, который идёт на массу автомобиля. В таком случае нужно проверить контакт клеммы А8 магнитолы.

Читать еще:  Lada vesta задние тормоза

Ну, вот и всё мы рассмотрели основные причины, почему не работает штатная магнитола на автомобиле Лада Ларгус. Всем пока.

Предохранители расположены как в салоне, так и под капотом. Большинство из них — в салоне.

Блок предохранителей в салоне

Блок 1, (рисунок 14-2), предохранителей установлен в салоне автомобиля на левой стороне панели приборов. Для доступа к предохранителям в блоке предохранителей салона снять крышку 1, (рисунок 14-1), блока предохранителей.

1 — крышка блока предохранителей; 2 — комбинация приборов

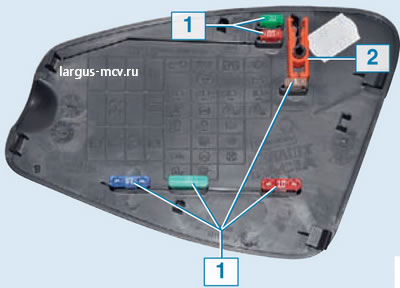

С внутренней стороны крышки находится пинцет для извлечения предохранителей (2), несколько запасных предохранителей (1) (номиналом 5, 10, 15 и 30 А), а также указана схема расположения предохранителей в виде значков-символов, расшифовку которых можно посмотреть на рисунке ниже:

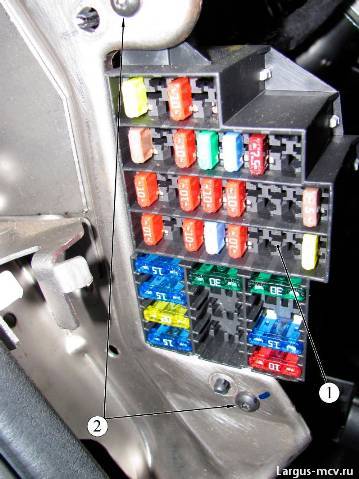

1 — блок предохранителей; 2 — винты крепления блока

Блок предохранителей в моторном отсеке

Для доступа к реле и предохранителям в моторном отсеке отсоединить крышку 1, рисунок 14-3, монтажного блока 1, рисунок 14-4.

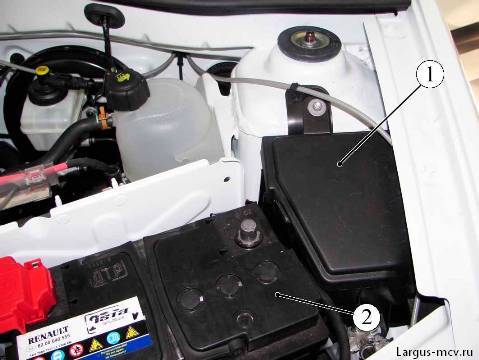

1 — крышка монтажного блока; 2 — аккумуляторная батарея

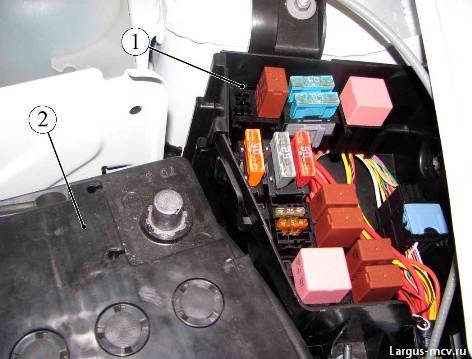

1 — монтажный блок; 2 — аккумулятор

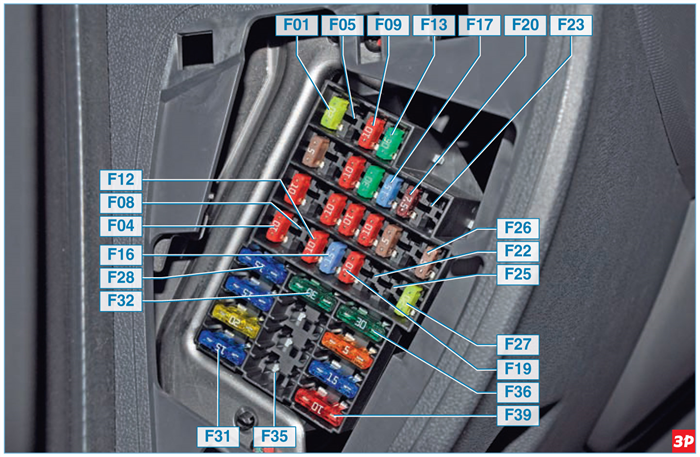

Назначение предохранителей в блоке, установленном в салоне

Примечание: На различных модификациях автомобиля, некоторые из предохранителей, представленные на изображениях, могут отсутствовать.

подробнее:

Назначение и расположение предохранителей и реле Lada Largus

Токоприемники бортовой сети современного автомобиля LADA Largus защищены с помощью предохранителей и управляются посредством реле. Эти элементы традиционно располагаются в соответствующих блоках, каждый блок предохранителей можно обнаружить как в салоне, так и в подкапотном отсеке.

Если к какому-либо узлу поступил ток, сила которого превысила регламентный предел, то рабочий элемент сразу срабатывает (перегорает), не допуская повреждения электрооборудования. Такой способ также позволяет предотвратить возникновение короткого замыкания в сети.

Реле выступает в роли выключателя, которым в нужный момент производится замыкание определенного участка цепи и нужные токоприемники начинают функционировать.

Далее рассмотрим более детально схему плавких вставок, которая присутствует в российском универсале Лада Ларгус.

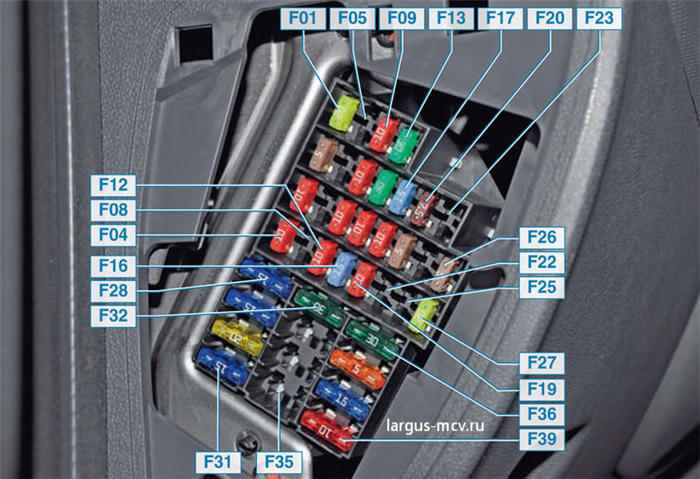

Назначение предохранителей в блоке, установленном в салоне

Примечание: На различных модификациях автомобиля, некоторые из предохранителей, представленные на изображениях, могут отсутствовать.


подробнее:

Читать дальше: Киа спектра салон фото

Реле обогрева заднего стекла (в салоне)

Вид реле (приборная панель для наглядности снята)

Реле обогрева заднего стекла (40А) находится в салоне, под панелью приборов. (слева от рулевой колонки, над монтажным блоком салона) . Для его замены нужно Снять комбинацию приборов.

Отожмите фиксатор и отсоедините реле от держателя.

Реле и предохранители, схема устройства и таблицы

Мы рассмотрели модели 2012—2014 года производства. В версиях моторов на 1,6 литра 8V, а также 1,6 л 16V. И так, где расположены предохранители Ларгуса. Один расположен в монтажном отделении под капотом (цифра номер 14 на прикрепленном изображении).

Для того чтобы получить доступ к реле и предохранителям требуется отжать задние, боковой и передний фиксаторы.

А вот сам блок уже с открытой крышкой. Можно посмотреть, как на самом деле он должен выглядеть.

Назначение реле и предохранителей на автомобиле лада ларгус можно посмотреть в данной таблице.

Проблема в том, что существенная часть предохранителей находится внутри автомобиля, а именно в салоне. Найти их можно слева на приборной панели, под пластмассовой крышечкой.

Важно! Для того чтобы получить к ним доступ нужно будет эту крышечку снять так, как это показано на рисунке.

Внутри на внутренней стороне данной крышечки можно будет найти схему местонахождения элементов. Также на ней находятся запасные предохранители «А» разной электрической силы, специальный, небольшой пинцет «Б» для того, чтобы немного легче было достать елименты из монтажного блока.

На следующем изображении показана расшифровка в виде таблицы.

Если что-либо осталось непонятным, можно посмотреть видео о предохранителях на автомобиле Лада Ларгус, которое представлено ниже:

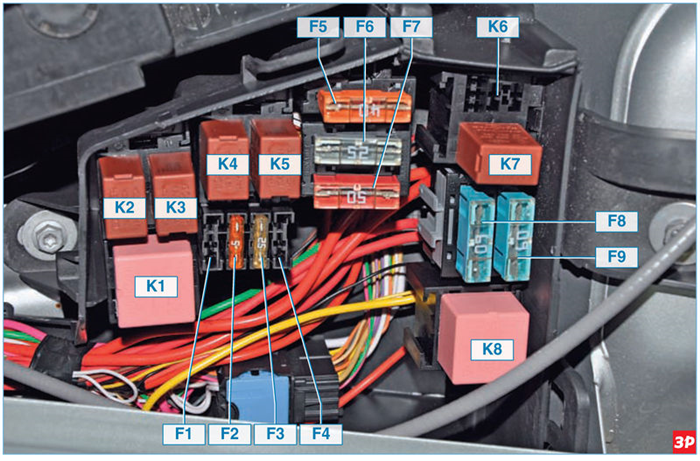

Назначение реле и предохранителей в монтажном блоке расположенном в моторном отсеке

Примечание: Расположение реле и предохранителей в моторном отсеке может отличаться в зависимости от установленного двигателя и модификации автомобиля.

Читать еще:  Лада веста кросс дата

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЕМ K4M

K — Реле, F — предохранители

ПРЕДОХРАНИТЕЛИ

РЕЛЕ

Читать дальше: Отзывы лада гранта робот

РАСПОЛОЖЕНИЕ НА МОДЕЛЯХ С ДВИГАТЕЛЯМИ ВАЗ-11189, ВАЗ-21129

ПРЕДОХРАНИТЕЛИ


* Только с двигателем 11189 ** Только с двигателем 21129

РЕЛЕ

Прочие варианты расположения

Как известно в Лада Ларгус целых два блока предохранителей, один из них расположен в салоне, слева, с водительской стороны за дверью под крышкой. Доступен при открытой водительской двери. А второй блок предохранителей спрятан под капотом, все с той же водительской стороны.

Схема и назначение предохранителей автомобиля Лада Ларгус, салонный блок предохранителей.

Всем привет сегодня я хочу представить вашему вниманию монтажный блок предохранителей на автомобиле Lada Largus. Блок реле и предохранителей на Ларгусе находится в салоне сбоку панели, а также под капотом. В случае если у вас возникли проблемы по электрической части автомобиля, обычно первым делом проверяют предохранители и реле. А какой предохранитель, за что отвечает можно посмотреть ниже.

Что представляет собой предохранитель и для чего он нужен

Абсолютно в любом современном транспортном средстве, включая Ладу Ларгус, установлены различные системы и электрические приемники. Их необходимо постоянно защищать. Причем нельзя допускать поломок в электронике машины, иначе она может стать неуправляемой, что непременно может привести к серьезным последствиям. Ведь никому не хочется остаться посреди трассы с автомобилем, который отказывается ехать дальше. Кроме того, нельзя допускать, чтобы данные узлы воспламенились. Для защиты общей электроники установлены предохранители. Их также называют плавкими вставками.

Предохранители и реле внутри салона Лада Ларгус

Предохранители находятся слева панели приборов. Для того чтобы добраться до них нужно снять пластиковую крышку. Хочется отметить, что назначение предохранителей представлены максимальные у вас могут отличаться и некоторые отсутствовать, всё зависит от комплектации.

Монтажный блок Лада Ларгус под капотом

Предохранители под капотом располагаются ближе к крылу. В данном монтажном блоке находятся предохранители систем управления и почти все реле.

Также хочется напомнить, что не нужно заменять предохранители всякими перемычками. И строго подбирать по амперажу. Ну, вот и всё всем пока.

Реле обогрева заднего стекла Лада Ларгус

Это реле не установленное в монтажном блоке. Его штатное место установки под комбинацией приборов в салоне автомобиля.

11. Для замены реле обогрева стекла двери задка, расположенного под панелью приборов, снимите комбинацию приборов

Реле обогрева стекла двери задка установлено под панелью приборов (вид со снятой панелью приборов).

12. Отожмите фиксатор и отсоедините корпус реле от держателя на усилителе панели приборов.13. Отсоедините реле от колодки жгута проводов.

14. Установите реле в порядке, обратном

Что такое предохранитель и для чего он нужен? Любой современный автомобиль оснащен электрическими приемниками. Для защиты этого оборудования, а также для предотвращения больших поломок в электронике автомобиля и возгораний применяются предохранители (другое название плавкие вставки). Предохранитель представляет собой небольшую пластинку размером с монетку с выводами и служит для защиты от токов перегруза и коротких замыканий в проводке или оборудовании. При коротком замыкании или большой нагрузке плавкая вставка (тонкая проволочка внутри) перегорает и его нужно заменить на новый (благо стоят они не дорого). Для каждого приемника рассчитан его номинальный ток и следовательно, на каждый приемник устанавливается свой предохранитель (поэтому путать предохранители между собой нельзя). Для удобного использования на плавких вставках пишется их максимально пропускаемый ток и они различаются по цвету. Если у вас отказала какая-либо аппаратура (не включается), питающаяся от электричества, первым делом следует проверить, не перегорел ли предохранитель или реле, отвечающее за его работу. Расположение блока предохранителей на Ларгусе Для того чтобы посмотреть в порядке ли плавкие вставки, нужно найти блок предохранителей. На Ларгусе их всего два. Первый расположен под капотом в коммутационном блоке.
