Модуль зажигания ваз на змз 406

Катушка зажигания ЗМЗ-406

Катушки зажигания предназначены для вырабатывания электрического тока высокого напряжения для воспламенения рабочей смеси в цилиндрах двигателя.

Катушки зажигания (2 шт.) установлены сверху двигателя.

Устройство катушки зажигания показано на рисунке.

Катушка зажигания — это трансформатор.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа.

Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

При дальнейшем повороте коленчатого вала электрический разряд произойдет в свече четвертого цилиндра.

При попадании масла на провода их следует протирать тряпкой, смоченной в бензине.

При необходимости следует проверять исправность токоведущей жилы провода омметром.

Сопротивление проводов к 1-му и 2-му цилиндрам должно быть не более 1000 Ом, а проводов к 3 и 4 цилиндрам — не более 900 Ом.

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

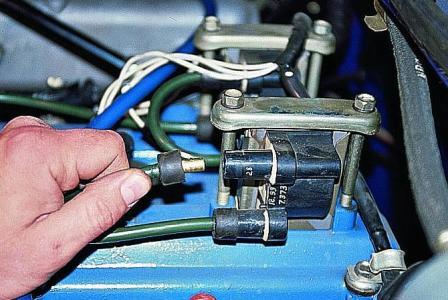

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Читать еще:  Проклейка шумоизоляцией ваз 2114

Модуль зажигания от ВАЗ в Двигатель ЗМЗ 406

Для просмотра онлайн кликните на видео ⤵

На ЗМЗ 406 16кл поставили Модуль от ВАЗ 2110 8кл Прощай плохая искра Подробнее

Устанавливаю модуль зажигания от ВАЗа на Волгу. Подробнее

Газель 406 модуль зажигания от ваз Подробнее

модуль зажигания (3 pin) ВАЗ инжектор на газель 406 карбюратор Подробнее

Замена штатных катушек зажигания на модуль . Подробнее

проверка модуля зажигания газель, иногда загорается значек чек на приборной панели, двигатель троит Подробнее

Простой способ! Как проверить катушку зажигания ОКА, ГАЗель. Подробнее

Катушка зажигания СОАТЭ ВАЗ 2111-3705010-03 Подробнее

ГАЗ-3110 «колбасит»! Не торопитесь менять ДМРВ. Дело было в бобине. Подробнее

Инжекторная катушка зажигания в БСЗ (От В.Сушилова) Подробнее

Так просто! Проверка двухвыводной катушки ОКА ГАЗель. Подробнее

Как проверить высоковольтные провода Подробнее

Раскидываем провода зажигания Подробнее

Как определить ошибки, и устранить их на ЗМЗ 406! Подробнее

Как вычислить неисправную катушку зажигания Подробнее

Газель Карбюраторный Троит. ДВС 406 Подробнее

Проверка катушки зажигания. Два способа. Подробнее

Самодиагностика волга 3102 змз 406 микас 7.1 Подробнее

Газель умз 4216 — Троит двигатель ищем причину и находим Подробнее

Проверка и замена модуля зажигания ЗМЗ-406

Электронный блок, обрабатывая данные, полученные от датчиков системы, управляет работой двух катушек зажигания, подавая на них импульсы низкого напряжения.

Искрообразование происходит одновременно в двух цилиндрах: первом и четвертом или втором и третьем.

Катушка зажигания это трансформатор, преобразующий импульсы низкого напряжения, поступающие от блока управления в первичную обмотку, в высоковольтное напряжение во вторичной обмотке.

Катушки — двухвыводные моделей 3012.3705 или 406.3705.

Их неисправности чаще всего объясняются перегревом или межвитковым замыканием, вследствие работы с недопустимо большими зазорами у свечей зажигания или в местах соединения высоковольтных проводов.

Проверка и замена катушек зажигания

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

Отсоединяем две колодки от разъемов первичной обмотки катушки зажигания.

Отсоединяем высоковольтные провода от разъемов вторичной обмотки катушки зажигания.

Подключаем к выводам первичной обмотки катушки омметр и измеряем ее сопротивление.

У исправной катушки сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом.

Чтобы получить точное значение измерений, закоротив щупы вольтметра, измеряем сопротивление проводов прибора.

Подключаем к высоковольтным выводам омметр и замеряем сопротивление вторичной обмотки катушки.

У исправной катушки сопротивление вторичной обмотки должно быть в пределах 5—7 кОм.

Более точно проверить исправность катушки можно только на специальном стенде.

Исправная катушка должна развивать вторичное напряжение не менее 24 кВ, энергию искры — 50 мДж, с длительностью 1,5 мс, при частоте входного сигнала 50 Гц.

Неисправную катушку зажигания заменяем.

Отсоединив провода, ключом «на 12» отворачиваем два болта крепления катушки к крышке головки блока

Читать еще:  Ваз 21099 чистка форсунок

И снимаем катушку.

Устанавливаем катушку и подсоединяем к ней провода в обратном порядке

Катушки зажигания на автомобиль Газель с двигателем: ЗМЗ402, ЗМЗ406,ЗМЗ409, УМЗ4216, EvoTech

Катушка зажигания один из главных элементов электрической системы автомобиля. КЗ выполняет функцию преобразования сигнала, низкого уровня, поступающего от коммутатора или ЭБУ, в высокое напряжение, которое в дальнейшем идет на свечи, через провода зажигания, для воспламенения топливной смеси. Более правильное техническое название катушки зажигания, это трансформатор высокого напряжения, формирующий на выходе U>2000v.

На автомобиль Газель, начиная с момента выпуска (1994год), и на протяжении многих лет ставили катушки зажигания разного инженерного исполнения. Зависело это главным образом от двигателя, установленного на автомобиль и его системы управления(СУД).

Катушка зажигания ЗМЗ 402

Первая Газель с карбюраторным двигателем ЗМЗ 402, комплектовалась: коммутатором 131.3734, подающим напряжение на бесконтактную катушку Б-116,которая, в свою очередь, формировала высокое напряжение на распределитель зажигания 1908.3706(трамблер).

Неисправность катушки Б-116

Для определения обрыва или короткого замыкания первичной обмотки НИЗКОГО , или вторичной обмотки ВЫСОКОГО напряжения, мультиметром замеряем сопротивление. На контактах низкого напряжения: R = от 0,48 до 0,72Ом.
Производим измерения на вторичной обмотке, между клеммой К и высоковольтным выходом на свечи. R= от 13200 до 19800Ом.

Мультиметр устанавливается на самый нижний предел измерения 200 Ом.
Если сопротивление не укладывается в заданные параметры, то катушку зажигания стоит заменить.

Катушка зажигания ЗМЗ 406

В 1998-ом году на Газелях появился новый двигатель Заволжского моторного завода ЗМЗ 406. Двигатель, как и его предшественник, был карбюраторным, но на нем отсутствовал трамблер и коммутатор, вместо которых стояла микропроцессорная система управления Микас-7.1, датчик абсолютного давления, датчик синхронизации, датчик температуры охлаждающей жидкости и две катушки 406.3705. Катушки зажигания подавали высокое напряжение, поочередно, на 1-4 и 2-3 цилиндр.

Проверить КЗ 406.3705, а также их модификации, можно следующим образом:
1. Замеряем сопротивление на первичной низковольтной обмотке. Оно должно быть, с учетом погрешности прибора, от 0,4 до 0,5 Ом
2.Замеряем напряжение на контактах вторичной обмотке высокого напряжения, куда вставляются провода идущие на свечи. Выставляем мультиметр на 20 Ом и замеряем сопротивление. Оно должно находится в пределах 5-7 Ом.

Катушку можно проверить и без мультиметра по схеме. Один высоковольтный выход катушки подсоединить к минусу аккумулятора, а другой к плюсу, через разрыв конденсатора 0,22Мкф. Присоединяя КРАТКОВРЕМЕННО один конец конденсатора в цепь, увидим искрообразование.

Катушка зажигания ЗМЗ 405, 409

Система первых инжекторных двигателей на Газель ЗМЗ 405 была оснащена такими-же катушками зажигания типа 405.3705, как и ЗМЗ 406, но на последних моделях с электронной педалью газа, Евро-3, ставили индивидуальную катушку на каждую свечу по отдельности. Т.е. стояло уже не две катушки, как ранее, а четыре. Для того времени это был шаг вперед. Не нужно было тянуть кучу проводов высокого напряжения, постоянно пробивающих между собой и на корпус к свечам.

Читать еще:  Магнитола от замка зажигания ваз 2114

На заводе систему зажигания комплектовали, как правило, катушками зажигания 40904.3705000. Найти заводской оригинал очень не просто, поэтому автовладельцам приходится выбирать из следующего перечня.

Производители одиночных катушек могут быть:
СОАТЭ 407.3705, сопротивление установлено в наконечнике,
BWBSK-4075 c наконечником, сопротивление находится в наконечнике
BOSCH типа ZS-K1X1 Артикул: 0 221 504 027 с наконечником 1 220 703 031, сопротивление установлено в катушку.

Надо иметь в виду, что наконечники на разных производителях не взаимозаменяемые.

Как проверить катушку на двигателе змз 405, 409

Проверка индивидуальных катушек, производится аналогично КЗ 406.3705. Параметры измерения сопротивления исправной катушки те же.

Катушка зажигания УМЗ 4216 и EvoTech

В 2008-2009 году на Газели стали устанавливать двигатель 4216 Евро-3, а в дальнейшем Евро-4 и EvoTech. На них отказались от индивидуальных КЗ, и перешли на конструкцию катушек зажигания, которые, широко применяются на вазовских моторах, а также ставились, в редких случаях, на двигателя семейства 406. Катушка спаренного типа, т.е. одна катушка на четыре свечи. Такая модель исполнения, называется — МОДУЛЬ ЗАЖИГАНИЯ.
1)На УМЗ 4216 Евро-3 стоял модуль зажигания: 48.3705, применяемый так-же на автомобилях ВАЗ.
2)На УМЗ 4216 Евро-4: установлен модуль зажигания: 5810.3705.
3)На Evotech 2.7 стоит модуль зажигания на четыре контакта: 42.3705

Проверка модулей 5810.3705 и 48.3705

Относительная проверка заключается в замере сопротивления на высоковольтной части модуля. Между 1-и-4, и 2-и-3 выводами. Мультиметр должен быть установлен на предел измерения 20 КОм. R= от 3.6 до 4 КОм.

Автомобилистам имеющим в своем наличии даже самый дешевый автодиагностический прибор типа ELM 327, могут не снимать модуль и не выкручивать свечи зажигания, а проверить его непосредственно на автомобиле. Для этого достаточно взять металлическую пластину, сделать в ней четыре отверстия, и вставить в них четыре заведомо исправные свечи. Пластину закрепить на массе автомобиля, а в свечи вставить провода зажигания от автомобиля. Подавая на них напряжение с помощью ELM 327, проверяем наличие искры на электродах свечей. Искра должна быть попарно на 1-4 и 2-3.

Не всегда можно правильно проверить исправность модуля с помощью мультиметра, так как на двигателе катушка начинает работать совершенно в других температурных и вибрационных режимах, и в какие-то моменты может сбоить. Т.е. неисправность будет не постоянной, а возникать периодически, в зависимости от температурных расширения и ударных нагрузок.

Катушку зажигания
проверить также нельзя,
как слово КОРОВА
