Тойота авенсис 1az fse

Содержание

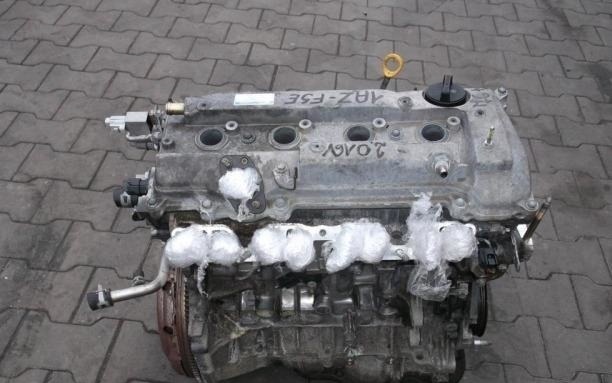

Мотор Toyota 1AZ-FSE: подробная информация

16.7k Просмотров

Характерные особенности

Отличительная черта марки мотора FSE является прямая подача топлива в камеры сгорания. Такие агрегаты не пришлись по душе борцам за зеленую планету. Из-за обедненной смеси в цилиндрах прослеживается большое количество выбросов. Чтобы их снизить японцам пришлось хорошенько потрудиться и взяться за новые разработки. Так двигатель 1AZ-FSE может похвастаться приемлемым количеством выбросов.

Чтобы заинтересовать пользователей новинкой, разработчики назвали свою технологию «D-4», что расшифровывается как прямой впрыск (D) и 4 цилиндра. Позднее мотор начали называть 1AZ-FSE. Если анализировать классификацию автомобилей Тойота, представленное название расшифровывается как:

  • 1 –серийный номер;
  • A — серия двигателей;
  • Z — на бензине;
  • F — стандартный мощностной ряд;
  • S —прямой впрыск бензина;
  • E — электронный многоточечный впрыск.

Технические характеристики

Плюсы и минусы

Ключевым преимуществом 1AZ-FSE является оптимальный расход топлива. При этом представленный мотор выдает хорошие характеристики. Мощность на дороге ощутит каждый потребитель. Не с самых низких оборотов можно рассчитывать на тягу и быстрый разгон. А вот на трассе и силовой агрегат не разочарует, словно он и был создан для скоростной езды. Однако, даже такое преимущество перекрывается рядом недостатков, которыми обладает 1AZ-FSE. Рассмотрим основные из них:

  • отсутствие ремонтных размеров, без чего невозможно в условиях плохих дорожных покрытий;
  • чтобы восстановить работу двигателя, необходимо менять запчасти целыми узлами. Ремонт становится дорогостоящим удовольствием;
  • расходным материалом, который быстро и часто выходит из строя является топливный насос и форсунки 1AZ-FSE. При этом их стоимость внушительная;
  • установка ГБО невозможна, ведь существует много рисков и все из-за пластмассового впускного коллектора.

Оценив все эти пункты, каждый владелец осознает, что ремонт двигателя может обойтись ему в значительную сумму. Главная проблема 1AZ-FSE заключается в том, что он не любит высоких оборотов. При этом мощность изделия можно оценить только на оборотах 4000 в минуту.

Какие модели авто укомплектованы 1AZ-FSE?

1AZ-FSE D-4 чаще всего можно встретить именно на моделях Avensis и Rav-4

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 1AZ-FSE

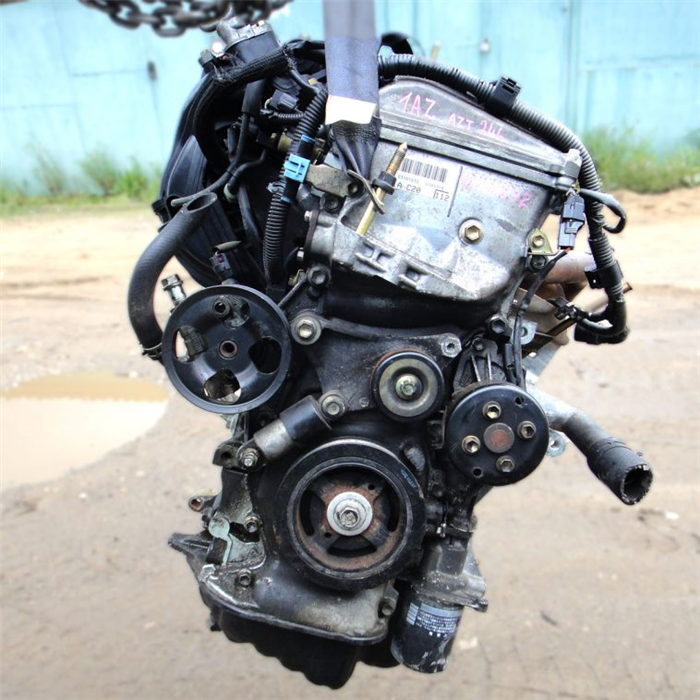

Двигатель Toyota 1AZ-FE

В начале 2000-х годов корпорация Toyota представила новую линейку моторов AZ, которые стали адекватной заменой одной из самых массовых серий моторов серии S. В частности, 1AZ-FE стал заменой одному из наиболее популярных двигателей для среднего класса автомобилей – 3S-FE. Впрочем, Тойота не достигла на новом агрегате такого размаха комплектаций и модификацией, как у предшественника.

Как и многие линейки обычных бензиновых моторов, данная серия получила модификацию 1AZ-FSE – модель с непосредственным впрыском топлива. Этот ДВС менее распространен в России, но также достоин внимания покупателей. Сегодня такие моторы продолжают устанавливаться на ряд классических моделей, но в России продаются уже более современные агрегаты.

Основные технические характеристики двигателя

Силовые агрегаты серии универсальные, поэтому их характеристики не отличаются чрезмерным нагнетанием мощности или удивительным крутящим моментом. Японцы постарались сделать агрегат, который выносит большой пробег без ремонта, имеет практичные цепи ГРМ, а также обладает минимальным количеством серьезных проблем.

Вот основные характеристики двигателя 1AZ-FE:

Конструкция силового агрегата Тойота

Легкий алюминиевый блок цилиндров и отличная система газораспределения VVT-i стали важными достижениями агрегата. Электронная дроссельная заслонка облегчила работу мотора, сделала ее более стабильной и сняла ряд потенциальных поломок. Ось цилиндров имеет конструктивную особенность – смещение относительно оси коленвала. Сделано это для повышения срока службы гильз.

Ресурс двигателя завод не определял, но отзывы позволяют составить мнение о сроке службы агрегата. Пробег в 300 000 км считается нормальным. При большем пробеге возникают неполадки, которые свидетельствуют о серьезном износе основных механизмов и деталей.

Навесное оборудование ходит долго, не вызывает проблем. Генератор на некоторых авто требует замены после 200 000 км. В системе охлаждения проблемы может вызывать только термостат, который не любит российскую зиму. Непосредственно клапанный механизм, а также вся система ГБЦ проблем не вызывают. Важно следить за условиями эксплуатации и обеспечивать хорошее обслуживание.

Читать еще:  Шаровая опора форд транзит

Коробки передач для двигателя 1AZ

Коробки устанавливались традиционные механические и автоматические. Механика на 6 ступеней служит вполне качественно, не вызывает никаких проблем. Автоматы отличаются нетрадиционным поведением в режимах D4 и некоторых вариантах принудительного зацепления передачи. Но это вопрос не к мотору, а к самой АКПП. Устройство коробки достаточно сложное, и одной из больших проблем для владельцев таких авто с автоматом станет высокая стоимость ремонта.

На какие автомобили устанавливался двигатель 1AZ-FE

Список моделей для данного агрегата небольшой. Модифицированная версия FSE с непосредственным впрыском ставилась на больший спектр моделей. Описываемый сегодня агрегат служит под капотом таких авто:

  • Toyota Camry (в некоторых странах Aurion) 2006-2009 годы выпуска;
  • Toyota RAV4 (также ставили на РАВ4 Евро) с 2001 по 2006 годы;
  • Toyota Avensis Verso (в некоторых странах Picnic) c 2001 по 2009 годы.

Несмотря на то, что агрегаты уже не ставят на новые авто концерна для РФ, они до сих пор выпускаются и продаются в качестве запчастей для ремонта авто. Основная масса на российском рынке представлена в Камри и RAV4, а вот Авенсис Версо у нас практически не продавался, есть только авто, привезенные б/у из Японии.

Основные неполадки в двигателях серии 1AZ

Несмотря на довольно высокую надежность данных агрегатов, детские болезни были и у них. Важно отметить, что даже новые двигатели не избавились от большей части проблем. Много неприятных мелочей, такие как поломка и необходимость замены толкателей, часто приводят к масштабным работам – гильзовка, замена стандартных деталей на поршни ремонтного размера, к примеру. Но это единичные проблемы. Стоит помнить о более массовых неприятностях:

  1. Срыв резьбы крепления головки блока цилиндров. Прокладка не спасает, антифриз скапливается на задней стенке блока. Сбивается геометрия конструкции, блок отправляется на помойку, нужен дорогостоящий ремонт.
  2. Вибрация на холостых оборотах. Это также выливается в проблему холостого хода. Обычно помогает чистка системы подачи топлива, EGR, клапана холостого хода. Также частично снимает вибрацию замена подушек установки агрегата.
  3. Мотор дергается. 1AZ-FE подвержен образованию нагара, необходимо чистить впускной коллектор. Если и это не сработало, придется посмотреть клапан VVT-i или даже менять лямбда-зонд.
  4. Плавают обороты. Также часто при этом симптоме мотор тупит, начинается жор топлива. Виновником становится система EGR, которую не устанавливали для европейского рынка, только в японских модификациях. Ее рекомендуется отключить на хорошем сервисе.
  5. Повышение расхода после 200 000 км пробега. Скорее всего, придется менять форсунки, а также смотреть на систему ТНВД. Вполне возможно, потребуется серьезная капиталка двигателя с хорошими вложениями.

Гнет ли клапана в моторе при проблемах с ГРМ?

Эта модель агрегата оснащается цепью, и многие автомобилисты считают данную систему неубиваемой. Но проблема в том, что перескок цепи станет серьезной неприятностью. При снятии клапанной крышки после такой проблемы вы удивитесь, насколько разрушена система ГБЦ. На высоких оборотах не просто загибает клапана, а разрушает всю головку без шанса восстановления.

Эксплуатационные особенности мотора 1AZ-FE

Многие путают данную серию с моторами 1ZZ. Двигатели с обозначением ZZ имеют меньший объем, построены специально для американского рынка и имеют намного меньше детских болезней. Рассматривая плюсы и минусы покупки нового силового агрегата AZ, вы найдете больше преимуществ. Но при выборе авто с хорошим пробегом, такой мотор может принести много неприятностей. Среди эксплуатационных особенностей стоит отметить такие черты:

  • продавцы нередко ремонтируют авто некачественно перед продажей, маскируют трещины на картере и другие проблемы;
  • среди минусов стоит отметить малый ресурс, как для силовых установок Toyota, это также большая неприятность;
  • дорогие комплектующие – еще один недостаток, при обслуживании даже оригинальный ремень генератора купить будет непросто;
  • высокие требования к сервису – масляный фильтр, масла, антифризы и другие расходники должны быть очень качественными.

Тюнинг и доработка двигателя 1AZ-FE

Вопрос доработки и увеличения мощности практически не возникает до 150 тысяч километров. Но после этого рубежа двигатель несколько теряет в мощности. Учитывая надежную конструкцию, силовой агрегат можно легко улучшить как с помощью программных методов, так и с применением аппаратного тюнинга.

Основные возможности увеличения мощности следующие:

  1. Чип-тюнинг с помощью программных методов (Stage 1). Можно без вреда для мотора увеличить мощность установки до 165-170 л.с.
  2. Расточка. Растачивать блок цилиндров можно, на выходе получится мотор 2AZ с 2.4-литровым объемом и значительно увеличенной тягой. Но стоимость нереально высокая.
  3. Наддув. Турбонаддув в комплекте от компании TRD, к примеру, подойдет на данный мотор. Конечно, понадобится интеркулер, новые форсунки, утолщенная прокладка ГБЦ и другие мелкие доработки. Потенциал двигателя – 200 л.с. без изменения поршневой группы.


Также во время тюнинга снимают катализатор, устанавливают прямоточную выхлопную систему, убирают EGR, снимают заводские ограничения и программные блоки (тюнинг Stage 2). Все это поможет добиться более свободного дыхания мотора, что даст больше свободы в передвижении. Но при неверном тюнинге износ двигателя будет чрезмерно высоким.

Читать еще:  Какие шины на калину универсал

Выводы – надежность и практичность агрегата 1AZ

Этот мотор не является самым надежным из линейки Toyota. Но мотор без проблем может доходить до 300 000 км пробега без значительных изменений мощности и основных характеристик. Стоит помнить о том, что Тойота нуждается в хорошем масле, оптимальных расходных материалах. Если эксплуатация не соответствует заводским характеристикам, топливная система и головка блока начнут создавать проблемы уже на второй сотне тысяч пробега.

Мастера на сервисе утверждают, что 1AZ-FE вполне ремонтопригоден, но его восстановление стоит довольно дорого. Поэтому при серьезных поломках часто выгоднее найти хороший контрактный мотор из Японии. Перед установкой таких двигателей лучше отключить и снять блок EGR.

1AZ-FE/FSE 2.0 — двигатель Тойота: характеристики, масло, проблемы

Японская крупнейшая корпорация Тойота выпустила в начале этого века новую марку автомобильных двигателей АZ, они заменили серию двигателей серии S. Мотор 3S-FE, с высоким рейтингом использования для среднего класса, заменили 1АZ-FЕ.

К моменту установки 1AZ-FE на Камри V50 в нем исправили все проблемы и недостатки, поэтому это самый надежный мотор Camry XV50.

Технические характеристики

Двигатель 1AZ выпущен корпорацией Тойота в 2000 году. Вес – 131 кг. Вид двигателя – рядный, 4-х цилиндровый, объемом – 1998 куб.см. Мотор имеет 16 клапанов. Максимально выдаваемая мощность агрегата 147 -152 лошадиные силы, номинальной – 145 – 150 л.с. При максимально выдаваемой мощности происходит 5,7 – 6 тыс. об/мин. Крутящий момент – 190 200 Н*м создается при 4 тыс. об/мин.

Особенности АZ-FЕ – последовательный многоточечный впрыск, система газораспределения VVT-I, цепной привод.

Блок цилиндров сделан из алюминия, гильзы тонкостенные чугунные диаметром 86 мм, ход поршня – 86 мм, степень сжатия – 9,8 – 11. Ось цилиндров расположена со смещением относительно коленчатого вала, что увеличило срок эксплуатации гильз.

Применяемое топливо – бензин АИ-95, его расход в городе на сто километров будет 11,4 литров, по трассе – 7,3 литра, при смешанной езде – 9,8 литров.

Для работы двигателя не забывайте следить за маслом. Объем масла в моторе 4,2 литра, тип масла — 0W-20, 5W20. На тысячу километров расход масла допускается заводом производителем не более тысячи грамм.

С 01.01.2016 года в РФ действует экологический стандарт Евро-5 на все автомобили. По выбросам установленная норма: СО до 0,8 г/км, СН до 0,05 г/км, NОу до 0,06 г/км.

Потребление бензина

Приведем вам заводские данные расхода двигателя 1АZ на разных автомобилях Тоyоtа.

На Камри V50 устанавливался 1АZ-FЕ в паре с 4-х ступенчатой автоматической коробкой. Потребление бензина мотором в данном варианте равно 11.4 литра в городе, 6.5 на трассе и 8.3 в смешанном режиме.

На Тоyоtа Аvеnsis на российском рынке устанавливался 1АZ-FSЕ, и агрегатировался 5МКПП и 4АКПП. Разница в среднем расходе между двумя вариантами заявляется существенная более одного литра на 100 км: 9.2л на 100км с автоматом и 8.1 с механикой.

В Европе 1АZ-FЕ устанавливался на Аvеnsis Vеrсо и агрегатировался 5-и ступенчатой механикой и 4АКПП. Расход топлива с механикой был 11.5 в городе, 6.8 за городом и 8.6 в смешанном цикле. С автоматом мотор потреблял на пол-литра больше.

Расход топлива любым мотором и 1АZ-FЕ/FSЕ не исключение зависит от многих факторов: манера вождения, масса автомобиля, коробка передач, время года, шины.

Слабые места и недостатки двигателя 1АZ-FЕ

Заводом изготовителем точный ресурс двигателя 1АZ-FЕ не указан. Но пробег в 300 тыс. км при должном обслуживании проблем с двигателем не вызовет. При высокой надежности возникают неприятности, абсолютно беспроблемным данный агрегат не назовешь.

Неисправности появляются после большего пробега, когда детали и механизмы подвергаются износу.

Поломки и устранение:

  • Сорвана резьба крепления ГБЦ. Внешне проявляется в подтеках антифриза на задней стенке. Данный конструктивный просчет может привести к перегреву, сбою геометрии, блок можно выбрасывать. Проблема решается улучшением резьбы существующего блока цилиндров или установкой нового блока улучшенной модификацией. Проблема слабой резьбы крепления головки блока цилиндров была устранена Тойотой в 2007 году.

  • Повышенная вибрация мотора на холостых оборотах лечится чисткой дросселя, клапана холостого хода, форсунок, системы ЕGR (есть только у 1АZ на японском рынке), заменой опорных подушек.
  • Когда появляется нагар в агрегате, ощущается дерганая работа двигателя 1АZ, связанная с загрязненной дроссельной заслонкой или впускным коллектором. Если их чистка не принесла результата, то причина в муфте VVT-і или в лямбда-зонде.
  • В Японии силовой агрегат оборудовался системой ЕGR, как следствие образование нагара и плавание оборотов, а за ним потеря тяги, общей задержкой работы машины, увеличение расход топлива. Исправить этот минус можно заглушив клапан.
  • В геометрии происходит сбой при перегреве ДВС, что приводит к замене на контрактный мотор.
  • Использование бензина ниже АИ-95 приводит к неисправности топливного насоса, форсунок.
Читать еще:  Toyota highlander объем двигателя

Различия конструкций мотора 1АZ Тоyоtа

Сравним два вида ДВС 1АZ Тоyоtа: 1АZ-FЕ – с распределенным впрыском и 1АZ-FSЕ – с прямым.

1АZ-FЕ: распределенный впрыск, степень сжатия – 9.5 – 9.8, мощность до 150 лошадиных сил,

1АZ-FSЕ (D4): прямой впрыск, степень сжатия – 9.8, 10.5, 11, мощность до 157 л.с.

ДВС 1АZ-FSЕ – более усовершенствованная, сложная модель 1АZ-FЕ.

Тюнинг и доработка мотора 1AZ

  • Коррекция программы блока для увеличения мощности двигателя до 165-170 лошадиных сил;
  • Ликвидация ЕGR, катализатора, ограничений завода и программных блоков, установка прямоточного глушителя.
  • Компрессор фирмы ТRD хорошо устанавливается на двигатель. К нему потребуются установить новые форсунки, интеркулер, блоуофф и др. Поршневая группа останется прежней при увеличении потенциала до 200 л.с.;
  • При растачивании блока цилиндров получите движок 2АZ с объемом 2,4 литра и довольно большой тягой.

Любой тюнинг негативно скажется на ресурсе мотора.

Мотор Тойота 1АZ устанавливается

Двигатель устанавливается и на другие автомобили Тойота: Camry XV50, Аvеnsis и Аvеnsis Vеrsо, Nоаh, Vохy, RАV-4, Gаiа, Оpа, Isіs, Iрsum, Рrеmiо, Wіsh, Аllіоn, Cаldіnа.

1АZ-FSЕ отлично эксплуатируют многие владельцы машин японской сборки.

Вывод

Движок 1АZ-FЕ/FSЕ имеет хороший ресурс. До 300 тыс. км не требуется никакого ремонта, если менять масло вовремя и контролировать его уровень.

Видео

Двигатель 1AZ

Характеристики двигателя Тойота 1AZ

Неисправности и ремонт двигателя 1AZ-FE/FSE

Появившеяся в 2000-м году AZ серия двигателей Тойота, сменила на посту, популярное и хорошо себя зарекомендовавшееся, семейство S моторов. В новых двигателях блок цилиндров стал легким алюминиевым, применена система изменения фаз газораспределения VVTi на впускном валу, используется непосредственный впрыск топлива (модификация FSE), для снижения нагрузок на гильзы, ось цилиндра смещена относительно оси коленвала, применена электронная дроссельная заслонка и прочее. Непосредственно двигатель 1AZ-FE/FSE является заменой всем известного 3S-FE/FSE, но в отличие от предшественника, на новом двигателе выпуск модификаций не достиг такого размаха…

Модификации двигателя Toyota 1AZ

1. 1AZ-FE — базовый мотор серии, степень сжатия 9.6 и 9.8. Мощность 145 и 150 л.с. Выпускается движок с 2000 по настоящее время.
2. 1AZ-FSE (D4) — аналог 1AZ-FE, но с непосредственным впрыском топлива. Степень сжатия, в зависимости от модификации, 9.8, 10.5 и 11. Мощность двигателя соответственно от 150 до 155 л.с.

Неисправности, проблемы 1AZ и их причины

1. Срыв резьбы в блоке для крепления ГБЦ. Основная проблема всех AZ двигателей, симптомы: антифриз на задней стенке блока цилиндров, перегрев, потеря геометрии, блок на помойку… Решается восстановлением резьбы, либо заменой блока цилиндров на обновленный 2007-го года выпуска и младше, именно тогда проблема была устранена.
2. Вибрация двигателя на холостом ходу. Проявляется, как правило, при падении оборотов до 500-600 об/мин и не дает спокойной жизни владельцам. Это особенность мотора с которой бороться бесполезно, можно почистить клапан холостого хода, дроссельную заслонку, форсунки, систему EGR (если имеется), дмрв, проверить подушки, в конце концов, это частично поможет.
3 . Дергается 1AZ двигатель. Чистите блок дроссельной заслонки и нагар во впускном коллекторе с его заслонками, мотор подвержен нагарообразованию, это поможет. Если же неисправность осталась, смотрите VVTi и лямбда-зонд.

Кроме этого, на моделях для японского рынка оснащенных системой EGR, существует традиционная проблема с образованием нагара и последующим плаванием оборотов, потерей мощности и общего тупизма автомобиля. Решается проблема чисткой либо заглушкой чудо клапана. Перегрев двигателя 1AZ чреват потерей геометрии и заменой мотора на контрактный. Версии FSE (D4) очень чувствительны к топливу, заправляя мотор шлаком, есть шанс попасть на замену ТНВД и форсунок, стоимость их достаточно высока. Цепь ГРМ нормальная, в среднем ходит более 200 тыс. км, не тянется и замены не просит. Несмотря на одноразовость блока, ресурс двигателя высок, пробег за 300 тыс. км совсем не редкость. В общем и целом, мотор хороший, если следить за состоянием и лить хорошее масло, то 1AZ вас не подведет.
На базе данного движка выпускался и большеобъемный собрат, 2.4 литровый 2AZ, о нем отдельное упоминание. В 2007 году была представлена новая ZR серия моторов Тойота и модель 3ZR стала постепенно вытеснять 1AZ.

Тюнинг двигателя Toyota 1AZ-FE/FSE

Чип-тюнинг. Атмо

Существуют варианты по переделке двигателя в 2.4 литровый 2AZ, но стоимость подобных вещей находится далеко за гранью разумного. Поэтому рассмотрим наиболее актуальный вариант повышения мощности — наддув.

Компрессор на 1AZ-FE/FSE

На двигатели AZ, компаниями Blitz и TRD, выпускались готовые компрессор киты, от вас требуется только купить, установить, дополнить это интеркулером, блоуоффом, толстой прокладкой ГБЦ, форсунками производительностью 440сс, насос Walbro 255 lph, убрать катализатор, либо заменить выхлоп на прямоточный диаметр 63 мм, настроить на Greddy E-manage Ultimate и получить свои 200 л.с. на стандартной поршневой. Можно мозги оставить стандарт, но ехать будет однозначно хуже.
