Как выставить метки грм на ВАЗ 2114: тонкости процедуры

Специалист на СТО или бывалый автолюбитель, который уже несколько раз выполнял данную процедуру, сможет заменить ремень ГРМ за несколько минут. Другое дело автовладелец, который столкнулся с этим впервые и не знает, как выставить метки ГРМ на ВАЗ 2114. В этом случае процесс займет куда больше времени.

При этом, чем лучше человек знает саму схему работы двигателя и функции, которые выполняет заменяемая деталь, тем ему легче будет разобраться в особенностях и тонкостях замены. Поэтому давайте разберемся с теорией.

Что такое ГРМ?

ГРМ он же газораспределительный механизм – это деталь, отвечающая за синхронизацию фаз впрыска и газораспределения в силовом агрегате машины. Чтобы вся система работала, как единое целое, необходимо совместить специальные метки, являющиеся точкой ручной синхронизации газораспределения.

Наиболее часто они сбиваются при замене ремня ГРМ или его разрыве на работающем двигателе. Если не перепроверить совпадение меток, то двигатель будет работать неправильно, а значит, придется снова снимать ремень и все настраивать.

ПРИМИТЕ ВО ВНИМАНИЕ! У ГРМ есть две пары меток, одна из которых находится на шкивах, а вторая возле блока. Они должны совпасть при крайнем верхнем положении первого или четвёртого цилиндра.

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

1. 1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).
   2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.

1. Откручиваем все крепежи и окончательно демонтируем колесо.
2. Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

ВАЖНО! Некоторые считают, что если при замене самого ремня зафиксировать положение валов, то дальнейшую регулировку производить не нужно, это не совсем правильно. Грамотный автолюбитель вместе с ремнем ГРМ меняет еще и регулирующий натяжение ролик вместе с сальником на коленвале. Первый — имеет свойство быстро изнашиваться и оставляет вероятность порвать совсем новый ремень, а второй это просто болезнь всего семейства ВАЗ, со временем он подтекает и машина начинает «кушать» масло.

Процесс установки

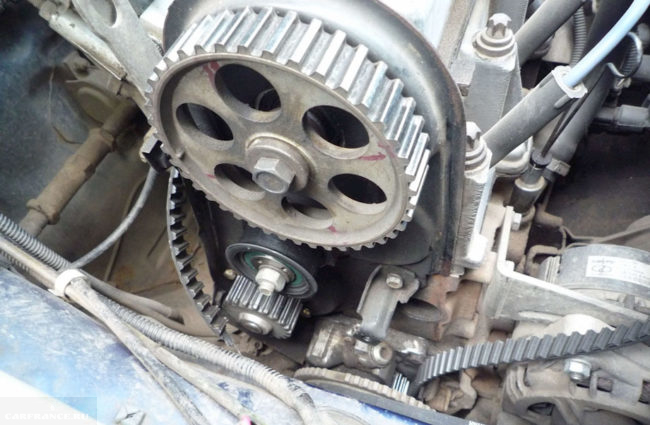

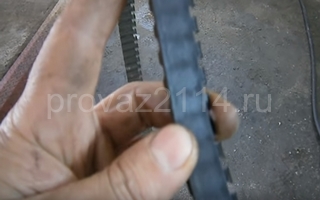

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

1. 1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.

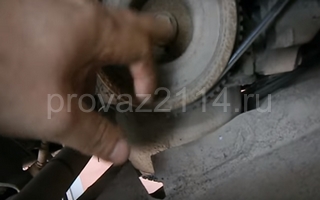

   2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).

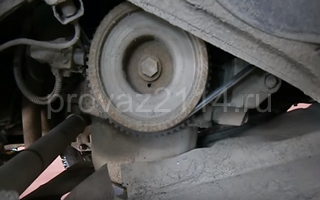

   3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
   4. Помощник переключает передачу КПП на «нейтральную».

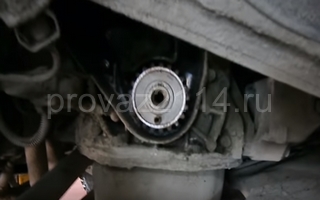

   5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.

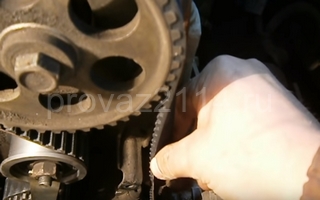

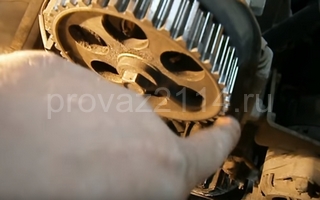

1. Проверяем наличие совпадения установочной метки задней крышки с отметкой находящейся на шкиве распредвала, если они совпадают, то можно раскрутить гайку ролика, затем скидывайте сам ремень.

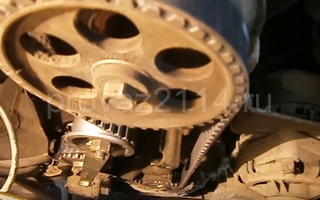

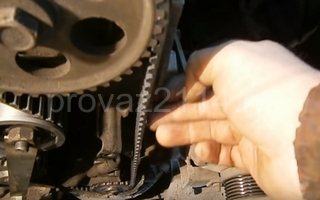

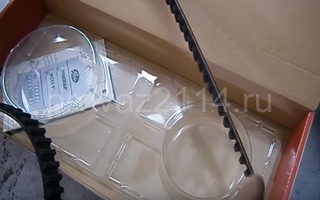

2. Ставим новый ремень — начинаем с ролика, затем надеваем его на шкив помпы и в последнюю очередь на шкив коленвала.
3. Регулируем натяжение, для этого проворачиваем регулировочный ролик против часовой стрелки.
4. Снова аккуратно проворачиваем коленвал, чтобы метки попали в прежнее положение (они 100% собьются при надевании нового ремня и регулировке натяжки).

Второй этап (контрольно-завершающий)

1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Как часто менять ролик и ремень

Рекомендуемые показатели замены для автомобилей ВАЗ 2114 определенные заводом производителем определяют срок замены как 60 тыс. км, но это утверждение справедливо лишь для транспортных средств младше пяти лет, в противном случае эту цифру стоит уменьшить ориентировочно на 15 тыс. км.

Также на срок замены влияет работоспособность жидкостной помпы, с максимальным ресурсом в 90 тыс. км. у оригинально заводской детали. «Левую» помпу не стоит брать ни в коем случае, потому как она быстро сломается сама или «съест» ремень с внешней стороны.

Также не стоит забывать о необходимости замены сальников коленвала, которые также имеют схожий износ измеряемый 40 тысячами.

Следовательно, с учетом вышеописанных данных можно прийти к умозаключению, что менять ремень, ролик регулировки и сальник необходимо каждые 40 тыс. км, а через одну замену вместе с ними ставить и новую помпу, если не произошло непредвиденных поломок.

Полезное видео

С дополнительной информацией вы можете ознакомиться на видео ниже:

В завершение

Исправная работа системы ГРМ это залог надежной и правильной работы двигателя. Поэтому стоит очень внимательно относиться как к уходу за этой системой и ремнем, так и к ее защите. Многие отечественные автолюбители любят ездить без защитного кожуха чего нельзя делать ни в коем случае, если не хотите сократить цикл замены вдвое.

Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114: полное пособие как проверить метки

Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.

Видео замены ремня ГРМ на ВАЗ-2114 (+метки)

Что такое ГРМ?

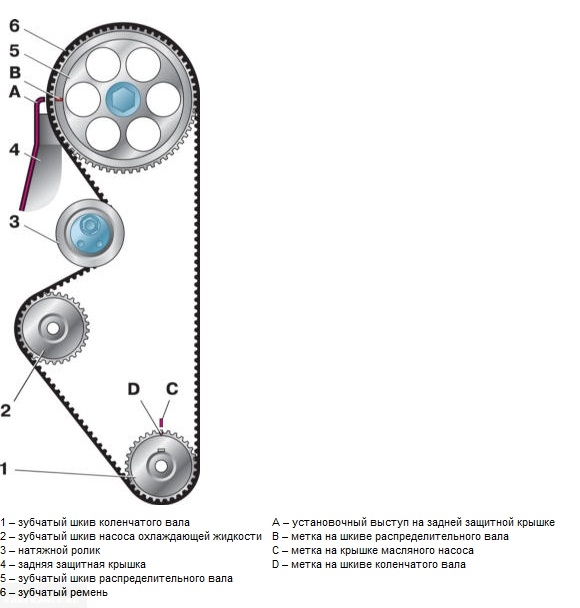

Схема устройства ГРМ

Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.

Одни находятся на блоке, а другие на шкивах. При первом верхнем положении цилиндра все эти метки должны совпадать.

Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.

Выставляем метки: пошаговая инструкция

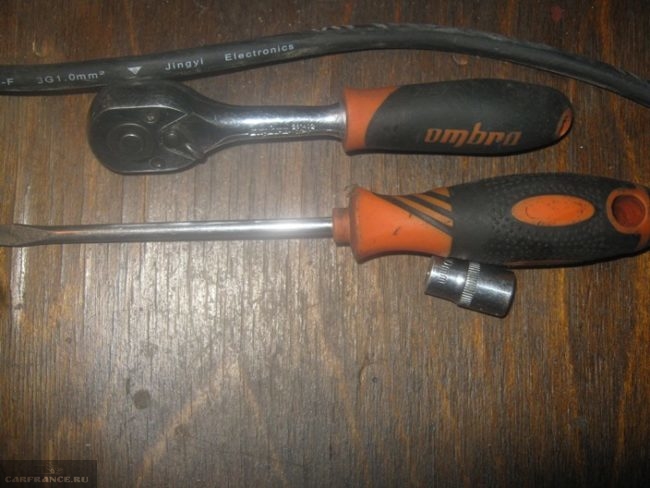

Инструментарий для работ с метками ГРМ

Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:

• Ключ на 10.
• Тонкая плоская отвертка.
• Домкрат.

Сам процесс

Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:

Поддомкрачиваем правую часть автомобиля.

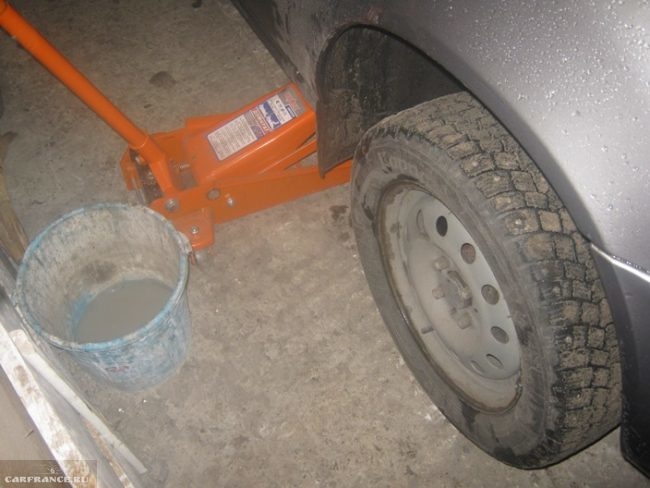

Устанавливаем автомобиль на домкрат

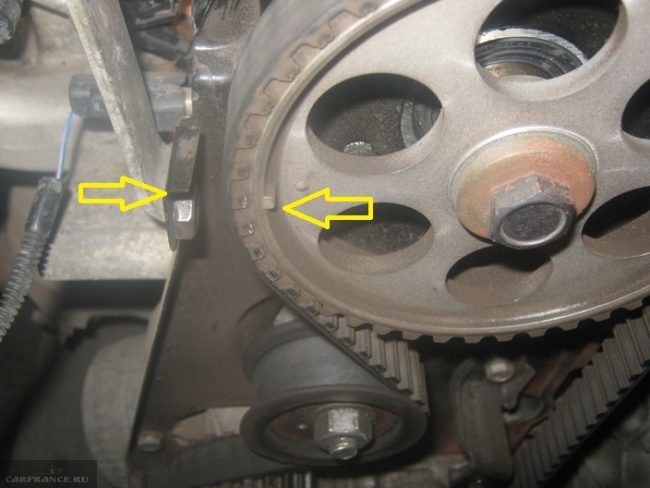

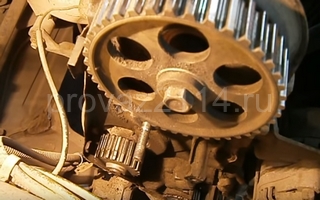

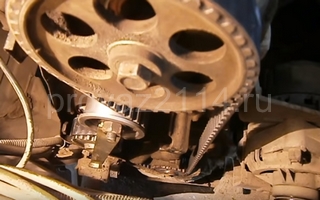

Устанавливаем метки на распредвале и блоке

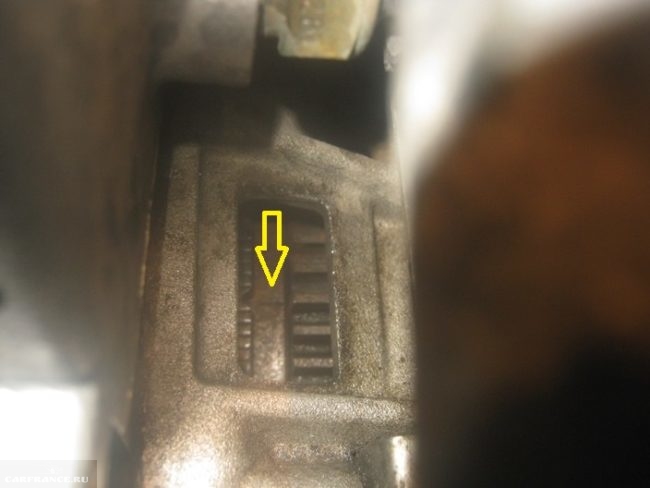

Снимаем заглушку картера, где метка на маховике должна совпасть с блоком

Последствия неправильного выставления меток ГРМ

Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.

Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.

Рассмотрим, основные варианты развития событий:

• Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана .
• Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
• Вследствие действий выше, головка блока цилиндров может деформироваться , выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
• Прогорание поршневого механизма , также становится последствием неправильного расположения меток газораспределительного механизма.
• Масляный остаток на свечах , а также плохой зажигательный момент топливной смеси.
• Другие последствия.

Выводы

Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.

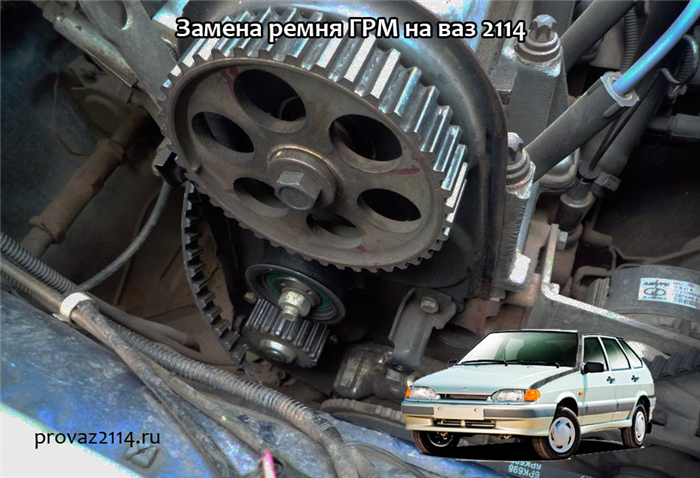

Замена ремня ГРМ на ваз 2114

Газораспределительный ремень часто в автомобилях является связующим механизмом. ГРМ связывает работу деталей с двигателем, без него не получится даже завести машину. А в случае, когда двигатель работает и ГРМ ремень рвётся или слетает, то авто сразу глохнет. Есть вероятность того, что двигатель может согнуть клапана.

Что может негативно повлиять на работу автомобиля. Стоит изначально обращать внимание на качество ГРМ, ведь от этого зависит срок его эксплуатации. Желательно всегда при себе иметь исправный ремень, ведь поломка может произойти и вдалеке от дома или СТО. Тогда не избежать вызова эвакуатора или буксира.

Часто замена ремня ГРМ на 2114 прописана в руководстве авто, в частности на восьми-клапанном двигателе. Но не все автомобилисты понимают, где находится эта деталь и как она выглядит.

Как найти ремень ГРМ на ВАЗ 2114?

Найти данную деталь очень легко, ведь она находится под капотом и при открытии моментально попадается на глаза. ГРМ можно выделить среди остальных не только тем, что у него зубчатая поверхность, но и тем, что он также синхронизирует работу некоторых вспомогательных механизмов. Именно это влияет на то, что деталь быстро изнашивается и следует всегда следить за состоянием ремня, вовремя исправляя поломки или заменяя его.

Спустя время ГРМ начинает отходить, деталь сползает или рвётся. Иногда происходит так, что поломка происходит во время движения автомобиля. В такой ситуации, как было сказано выше, машина заглохнет и её нельзя будет завести до исправления неполадок. В некоторых версиях ваз 2114 на панели может загораться датчик, указывающий на ошибку датчиков фазы.

Какие последствия поломки ремня ГРМ?

В случае авто, с комплектацией в 1,5-1,6л двигателем с восьми клапанами, то разрыв газораспределительного ремня не доставит больших проблем. Но для модели с 1,3 литровым двигателем поломка может повлиять на работу клапанов, в связи с чем двигатель может полностью выйти из строя.

Судя по многолетнему опыту водителей следует уделять много внимания состоянию механизма ГРМ в моделях автомобилей ВАЗ 2114 и по возможности заменять деталь до того, как она будет полностью неисправна. Это поможет избежать многих проблем.

Замена ремня ГРМ на ВАЗ 2114

По возможности стоит как можно чаще проверять исправность детали (примерно в 20 000 километров). Заметить приближающуюся поломку нетрудно, будут видны остатки масла, зубчатая поверхность ремня выглядит изношенной, появляются трещины, отколы, отслоения и прочие недочеты. Производители утверждают, что менять газораспределительный ремень следует раз в 50 тысяч километров, но многолетний опыт утверждает что нужно производить замену гораздо чаще.

Если всё же пришлось столкнуться с такой неполадкой, когда ГРМ приходит в неисправное состояние или вообще рвётся, следует внимательно ознакомиться с инструкцией по замене ремня на ваз 2114. Для успешной замены детали автомобиля не всегда нужно обращаться в СТО. Даже если задача кажется трудновыполнимой, всё можно сделать самостоятельно.

Рекомендуется строго следовать инструкции, указанной ниже:

1. Для начала желательно установить машину на устойчивую поверхность, после чего включив передачу и поставив ручник.

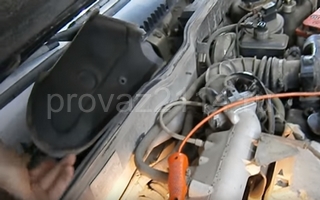

2. Далее используя ключ на «10» необходимо открутичивать болты, которые крепят кожух привода газораспределительного ремня.
3. После чего можно ослабить натяжение ГРМ ключом на «13» и снять ремень.

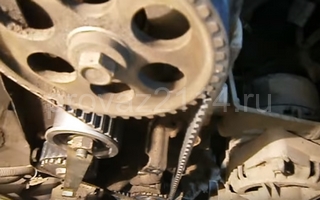

4. Требуется сверять метки на шестернах распредвала и на выуступах задней крышки ГРМ ремня.
5. В той ситуации, если метки не сходятся рекомендуется проворачивать коленвал до момента их полного совпадения совпадать. Это осуществляется через вращение передних колес (перед этим нужно поднять их домкратом), либо использовать 17-й ключ для проворота коленвала за крепящий шкив болт (при этом передача обязательно следует включить).
6. Позади четвёртого цилиндра есть заглушка (резиновая), находящаяся на картере сцепления. Необходимо открыть её, облегчить эту задачу возможно при помощи отвертки. Справившись можно заметить маховик, на котором есть метка, которая совпадает с пропилом (он находится слева).
7. При несовпадении следует ослабить крепления натяжных роликов и провернуть их влево, из чего последует ослабление ремня. Далее ГРМ с легкостью снимается с распределительного вала.

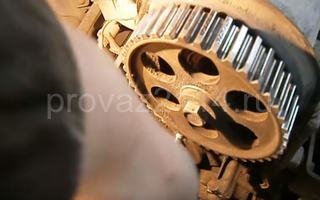

8. Используя «17» ключ проверните коленвал следуя вышеуказанной инструкции. Проворачивать необходимо до полного совпадения меток.
9. Далее зафиксируйте маховик (остановите с помощью отвертки в отверстии для заглушки).
10. Воспользовавшись ключом на 17 выкрутите болт, который крепит генераторный шкив.
11. Сзади располагается коленвальный шкив, на который далее нужно будет надеть исправный газораспределительный ремень.

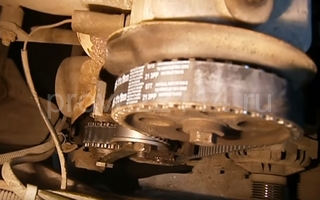

12. После того, как снимем неисправный ремень, можно надевать новый. Начинать следует с коленчатого вала.
13. Прикрутите генераторный шкив и наденьте ремень на него (далее натяните).
14. Снимаем натяжной ролик и устанавливаем новый, перед этим смазав маслом со всех сторон.

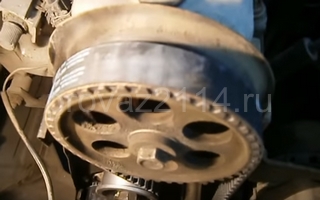

15. Натягиваем газораспределительный ремень, поворачивая натяжительный ролик по часовой стрелке. При отсутствии нужного ключа, это можно осуществить с помощью двух штырей, вставив их в отверстия и закрепить отверткой (или любым удобным предметом). Натяжение необходимо зафиксировать на отметке примерно 2 кгс. В том случае, если у вас нет нужного прибора для измерения натяжения, то это можно сделать проверенным годами способом. Нужное напряжение можно определить таким образом: когда одна часть ремня повернута ровно на 90 градусов и пальцами взять в середине между шестерней коленвала и распредвала.
16. И уже в таком положении затяните болт, крепящий натяжной ролик.
17. После чего вынимайте отвертку из отверстия сцепления и ставьте заглушку на место. Защитный слой ремня ГРМ не рекомендуется устанавливать до полной проверки всего механизма.

После окончания всех ремонтных работ требуется запустить двигатель для того, чтобы оценить звук и качество его работы. При соблюдении инструкции всё будет установлено правильно и неполадок в работе автомобиля (проявляющихся в лишнем шуме и тд.) не будет.

Во избежание шума, гула и прочих посторонних звуков не следует слишком сильно затягивать газораспределительный ремень. Рекомендуется ослаблять крепления и повернуть ролик на несколько градусов против часовой стрелки. После проделанных манипуляций можно окончательно фиксировать деталь и наслаждаться поездкой в автомобиле!

Установка фаз газораспределения по меткам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Фазы газораспределения – благодаря данным фазам двигатель работает синхронно и у него нет нарушений в работе, если же фазы газораспределения сбить, то либо поршень будет доходить до верхней точки не в тот момент когда надо, либо же клапан будет запаздывать, в связи с этим будет очень ярко выраженная работа двигателя с перебоями на холостом ходу, ну и толком двигатель ехать не будет, поэтому чтобы такого не произошло, фазы газораспределения всегда должны быть выставлены по меткам и двигатель тем самым будет правильно и синхронно работать, кстати когда по меткам всё выставляется (Распредвал, коленвал) то у вас автоматически все детали Газо-Распределительного Механизма встают в «ВМТ – это Верхняя Мёртвая Точка» и в «НМТ – это Нижняя Мёртвая Точка», вот к примеру, вы выставили коленчатый вал по меткам, то поршни первого и четвёртого цилиндра у вас автоматически поднимутся до самого конца и будут находиться в ВМТ, а поршни третьего и второго цилиндра опустятся и будут находиться в НМТ, чтобы вы наглядно увидели как это выглядит со стороны, посмотрите на фото чуть ниже, на котором те самые поршни расположены как мы и сказали в этой статье (То есть одни в НМТ находятся, а другие Верхнюю точку занимают).

Примечание!
Чтобы произвести данную установку, много инструментов не понадобиться, конечно же если у вас всё нормально выставлено, в том случае если у вас фазы все сбиты (То есть метки не равномерно стоят, к примеру метка на распредвалу совпадает, а на коленвале нет) то и инструментов больше нужно будет, потому что ремень ГРМ снимать придётся, в общём, для проведения всех работ запаситесь: Накидными ключами, гаечными ключами, отвёртками, а так же винтами небольшими или вместо винтов свёрла тонкие можно взять, воротком с накидными головками можно ещё запастись, ну и всё на этом, если вам просто нужно будет выставить всё по меткам то даже и отвёртки со свёрлами будут не нужны (Это в случае если вы ремень ГРМ будете снимать), накидных ключей и гаечных будет достаточно, кстати забыли совсем, ещё торцевыми запаситесь если они у вас есть (Их вместо воротка с накидными головками использовать можно)!

Краткое содержание:

Когда нужно устанавливать фазы газораспределения по меткам?
Если в думаться в вопрос, то фазы газораспределения обязательно нужно устанавливать и устанавливается всё это с завода (И вы сами можете установить их), вить как мы уже сказали ранее, если фазы будут не выставлены по меткам (К примеру шкив распредвала выставлен, а шкив коленвала отклонён от метки) то автомобиль начнёт плохо ехать (Разгоняться кой как будет, но это всё зависит от того на сколько фазы нарушены, к примеру если метки очень сильно отклонены друг от друга, то автомобиль вы вообще не заведёте) и у него появиться неустойчивая работа на холостом ходу, сбиваются фазы от меток только в некоторых случаях, а именно из-за неправильной установки ремня ГРМ они могут сбиться (Поэтому если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и с ездой или если вообще автомобиль не заводиться, то скорее всего тут всё дело в нарушенных фазах газораспределения и их нужно будет выставить заново и правильно), а так же если ремень сильно ослабел (Со временем он слабнет) то при езде на высоких оборотах, он может перескочить с зуба на другой зуб, в связи с чем опять фазы будут нарушены и автомобиль будет работать не так как он должен.

Примечание!
Кстати в некоторых случаях фазы газораспределения по меткам выставляются в связи с проведением ремонтных работ, вот к примеру вы снимаете ремень ГРМ и чтобы опять его нормально поставить, нужно всё по меткам поставить и когда ремень уже будете надевать, то вы никак не ошибётесь в установки фаз газораспределения, вить по меткам то всё выставлено и ремень вы так же оденете не сбив фазы при этом, а если не обратите на это своё внимание и фазы газораспределения перед снятие ремня ГРМ не будете устанавливать по меткам, то при установки нового ремня будет большая вероятность того что фазы чуть-чуть всё же собьются!

Как произвести установку фаз газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы уже сказали ранее, если вам просто нужно установить метки при условии что фазы у вас нормально настроены перед снятие ремня ГРМ к примеру, то всё это делается легко и быстро, но вот если же у вас эти метки не совпадут, то после этого уже принудительно придётся снять ремень ГРМ и все эти метки настроить, в начале объясним как всё по меткам выставить и тем самым вы убедитесь настроены ли у вас фазы газораспределения нормально или есть отклонения, приступим к работе, в начале нужно будет снять крышку которая закрывает механизм ГРМ и уже после этого всё ставить по меткам, крышка снимается следующим образом, отворачиваются все болты которые её крепят (Всего в трёх местах она крепиться, в каким именно смотрите на фото ниже) и как только всё будет выкручено, снимите крышку закрывающую механизм с двигателя автомобиля.

2) Теперь дадим вам два способа как можно метки совместить между собой, первый заключается в том чтобы автомобиль прокатить на передачи на небольшое расстояние, в общём включаете четвёртую передачу и после этого толкаете по немножку автомобиль до того пока метка на шкиву распределительного вала, не совпадёт с меткой на задней крышки (см. фото 1), как только она совпала, прекратите толкать автомобиль и перейдите к крайне левой части подкапотного пространства (По ходу движения автомобиля если смотреть) и внизу найдите картер сцепления, выньте из картера заглушку резиновую которая отверстие закрывает (см. фото 2) и после чего у вас будет прекрасный доступ к метки на маховике, данная метка обязательно должна будет совпасть с треугольным вырезом на шкале заднего щитка картера сцепления (см. фото 3), если метка совпала и при этом совпала метка на шкиве распределительного вала, то значит у вас фазы газораспределения нормально поставлены и кстати в таком положение ремень ГРМ можете снимать, если вы именно для этого по меткам всё и выставляли, но кроме такого способа, можно ещё одним воспользоваться, то есть второй способ заключается не в прокатывании автомобиля (Не всегда же можно прокатить автомобиль) а в вывешивании правого переднего колеса, в общём берёте домкрат и с его помощью поднимаете правое колесо (По ходу движения автомобиля смотрите), но можно и левое, просто если правое поднять то можно ещё одним способом воспользоваться (О третьем способе чуть позже), так вот когда колесо будет поднято, включите на автомобиле любую передачу и аккуратно рукой прокрутите колесо (Это будет тяжело, но вы всё таки крутите) опять же до того, пока метка на шкиву распредвала не совпадёт с меткой на задней крышки, как только совпала заканчивайте прокрутку и сверяйте все метки, ещё кой что вам хотели сказать, кроме двух мест где можно проверить метки, есть ещё и третье место (Его можно даже в принципе и не смотреть, по маховику всё сверить можно, но не всегда, если у вас маховик к примеру неправильно будет установлен, то метка тоже не будет совпадать с тем самым треугольным вырезом, поэтому учитывайте это), так вот, третье место это шкив коленвала на нём есть точка и на крышке масляного насоса тоже есть вырез, они должны будут совпасть между собой когда все остальные метки тоже совпали (см. фото 4).

Примечание!
Хотели вам насчёт третьего места где можно метки проверить немного пояснить, во-первых этот шкив коленвала находиться в самом низу и чтобы его увидеть вам переднее правое колесо снять придётся (О том как снять колесо, читайте в статье: «Замена колёс на автомобиле»), но и это не всё, затем ремень генератора будет подлежать снятию и шкив привода генератора (О том как это сделать, читайте в статье: «Замена ремня ГРМ на машине», в той статье пункт 2 и 4 внимательно прочтите), вот после этого то у вас и откроется доступ к третьей метки, кстати поэтому на эту метку почти и никто не смотрит, а по метки на маховику всё определяется, но так же говорим вам, маховик могут некоторые люди (Неопытные) неправильно установить (Это очень редко случается) и поэтому метки уже не будут совпадать так как надо!

3) Ну и в завершение про третий способ выставления фаз по меткам вам расскажем, делается он следующим образом, так же вывешивается правое переднее колесо (По ходу движения автомобиля) и оно снимается, после снятия открывается доступ к болту крепления шкива привода генератора (Об этом болте мы уже сказали в пункте 4 в статье: «Замена ремня ГРМ на автомобиле» на которую выше дана ссылка), вам этот болт по часовой стрелки нужно будет ключом провернуть (Воротком с накидной головкой проще всего, но если её нет, то торцевым тоже всё можно сделать) опять же до того, пока все метки не совпадут между собой.

Примечание!
Если вы всё сделали правильно, но метки между собой всё же не совпали где то (К примеру на шкиве распределительного вала совпали, а на маховике между собой нет), то это говорит о том, что фазы газораспределения у вас нарушены и снять ремень ГРМ придётся (О том как его снять, в той самой статье на которую ссылка выше дана смотрите, она ещё называется: «Замена ремня ГРМ на автомобиле»), после снятия все те шкивы нужно будет повернуть которые вам надо (Шкивы крутятся, способы вращения шкива коленвала мы вам уже рассказали, а шкив распредвала рукой можно будет повернуть по своей оси, но только будьте аккуратны, очень аккуратны, особенно если у вас двигатель клапана загибает, то при вращении какого то из шкивов, клапана и поршни между собой встретятся и чтобы эта встреча была не плачевной, делайте всё предельно аккуратно и по уму), повернуть таким образом чтобы они с метками совпали (Кстати если вы насчёт маховика задумались, то он сам повернётся когда вы шкив коленвала крутить будете и наоборот, если вы вдруг решите за маховик коленвал провернуть «Это можно с помощью отвертки сделать толстой и мощной», то и сам шкив при этом повернётся и встанет в то положение, которое вы на маховике выставите и если вы выставите маховик по метки, то соответственно и шкив коленвала тоже по метки установиться, но как мы сказали ранее, если маховик будет установлен не правильно или же даже если шкив будет установлен не верно, то метки на шкиве и на маховике уже ни как не совпадут между собой), как только всё с метками совпало, можете устанавливать ремень обратно и после установки так же проверьте чтобы метки стояли правильно, вот таким вот образом и производиться правильная установка фаз газораспределения по меткам!

Дополнительный видео-ролик:
Более подробную информацию об том где находятся все эти метки и о том как правильно установить ремень ГРМ на своё место чтобы все метки совпали, смотрите в видео-ролике чуть ниже:

Примечание!
Обязательно ко всему этому, изучите ещё дополнительную информацию которая показана в ролике чуть ниже, а именно в ней сказано как правильно нужно закручивать болты крепления крышки закрывающей механизм ГРМ, а так же сказано что будет если данные болты будут закручены неправильно, в общём просмотрите ролик и всё сами поймёте!
