Как заменить ремень грм на лада гранта

Содержание

Замена ремня ГРМ на 8-ми клапанной Ладе Гранте своими руками

Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. Все они являются 8-клапанными и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

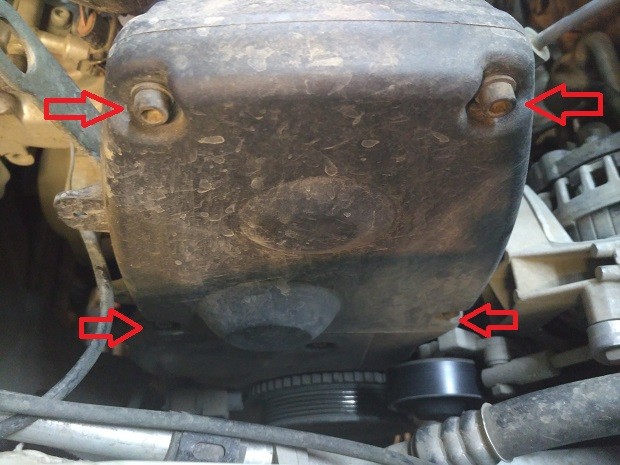

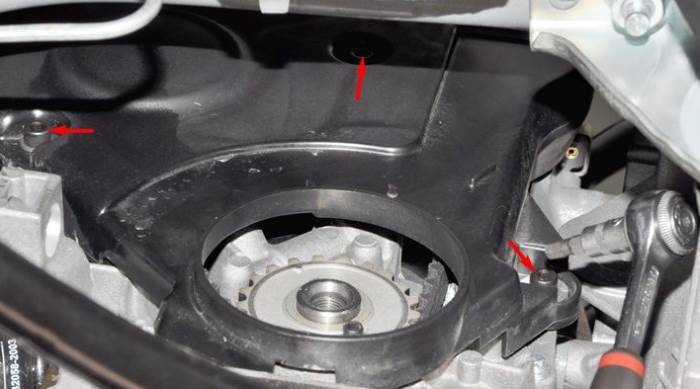

Откручиваем 4 болтика, снимаем защиту

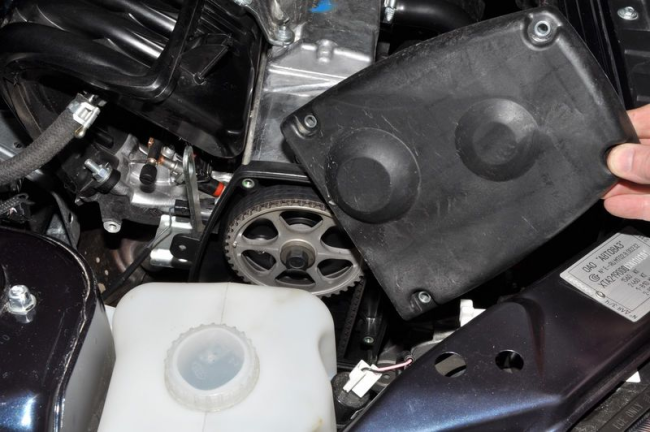

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

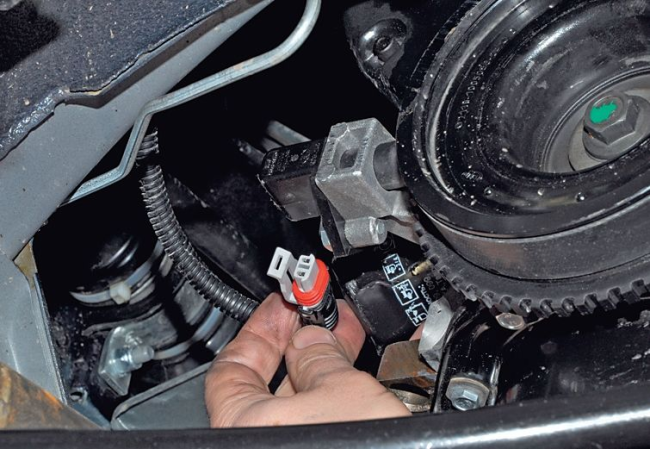

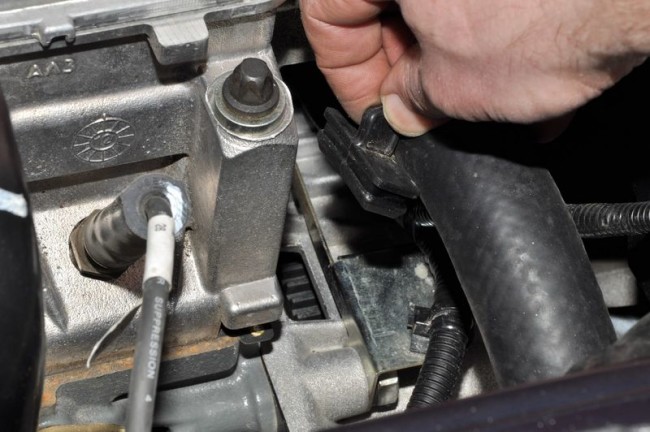

Отключаем разъём, выкручиваем один винт

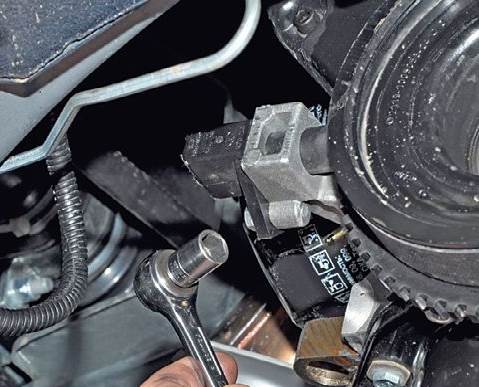

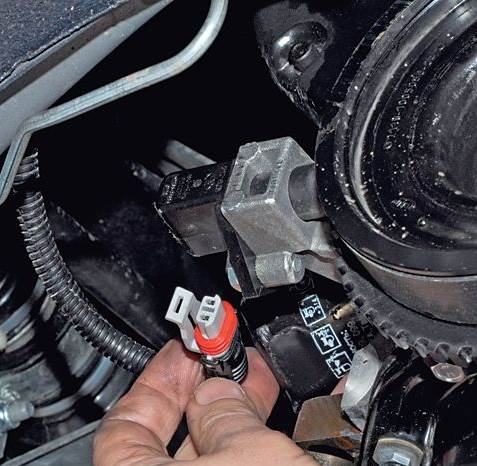

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

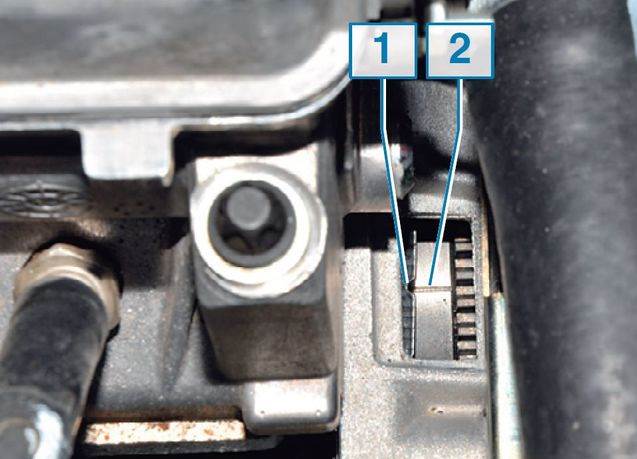

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

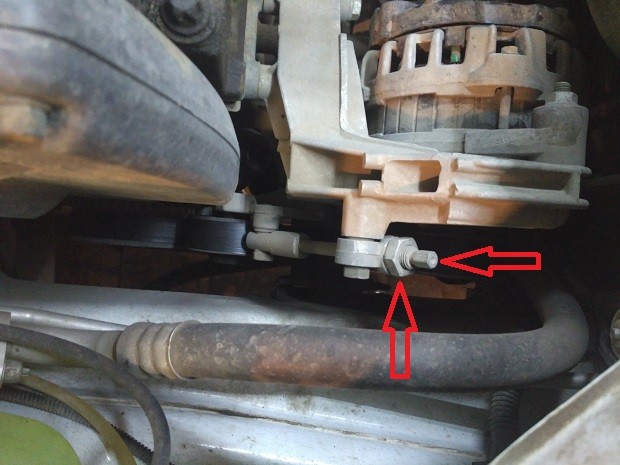

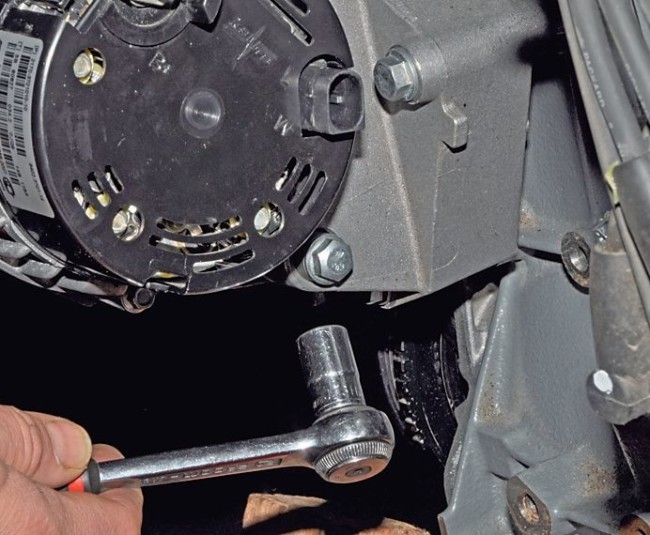

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

  1. Закрепляют генератор;

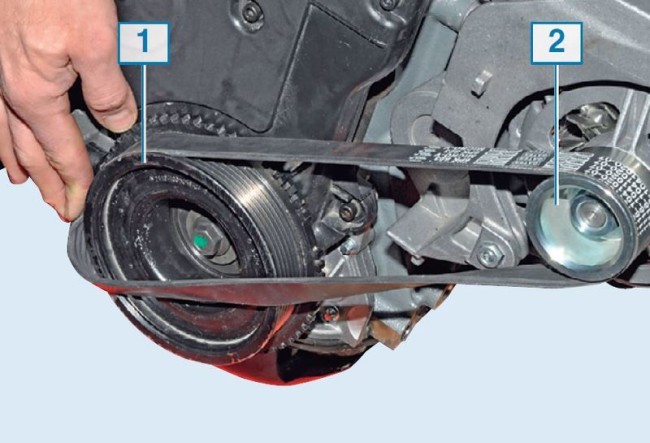

  2. Накидывают ремень на шкивы, как показано на фото;

Монтаж ремня генератора, первый шаг

Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

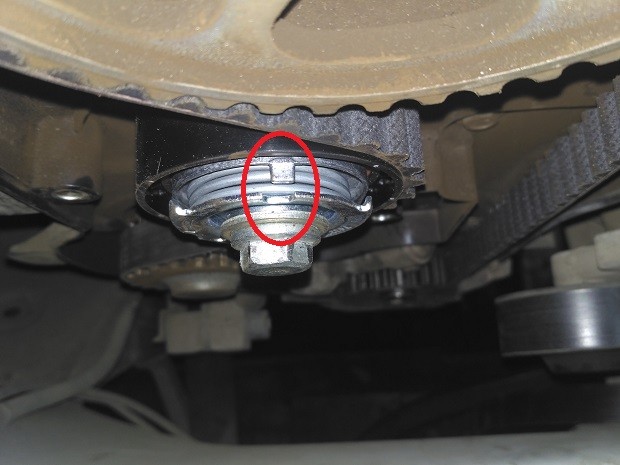

Теперь нужно ослабить прижимную силу в натяжном ролике:

    11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;

Автоматика сработает на ослабление

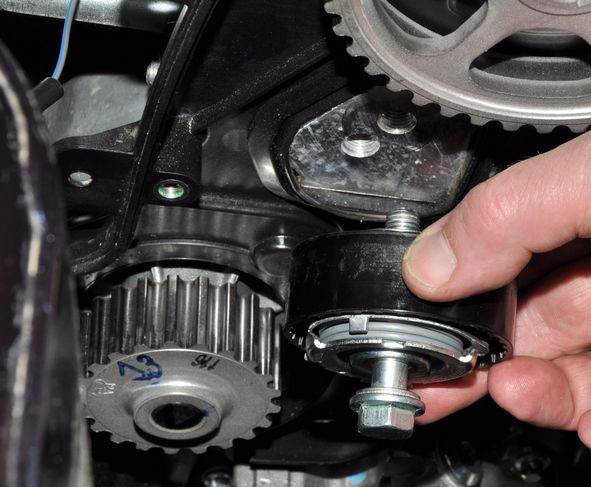

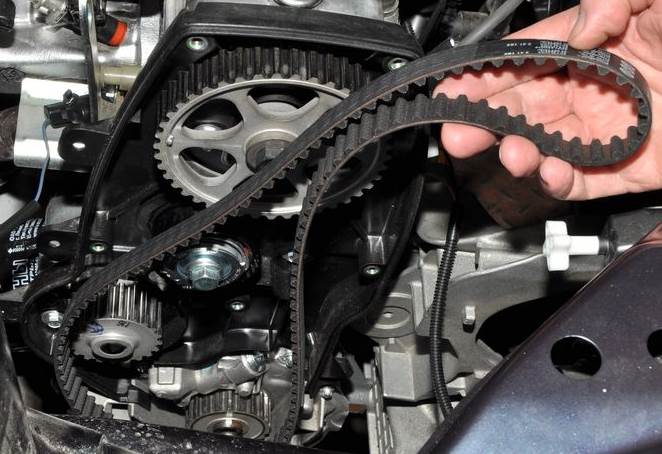

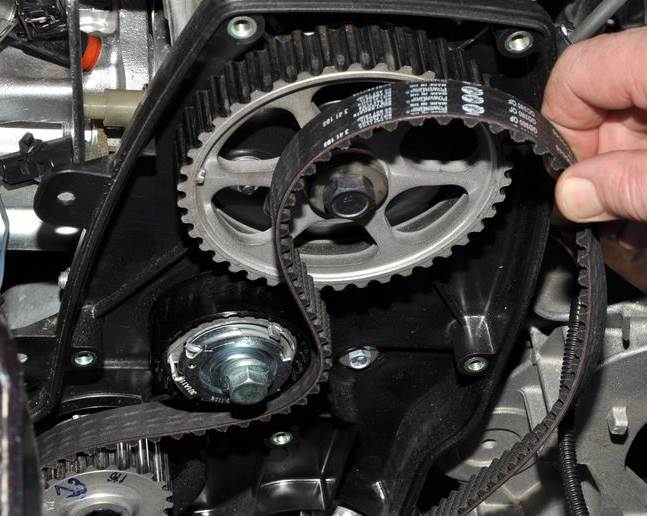

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

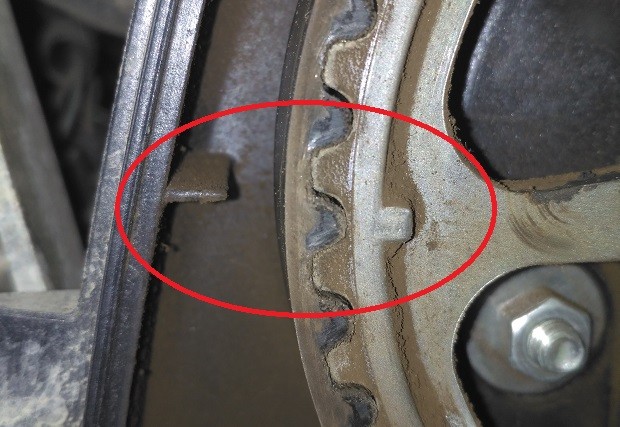

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

  • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
  • Крепёжная гайка ролика (11183) – 30–36 Н*м;
  • Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Детали из вазовского каталога

Сразу рассмотрим список узлов и специнструмента ВАЗ:

  • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21;
  • Ремень ГРМ (11183) – 2108-1006040-10;
  • Автоматический натяжной ролик – 21116-1006226;
  • Ремень ГРМ (11186/21116) – 21116-1006040;
  • Ключ для автоматического ролика – 67.7812.9573-01;
  • Ключ для ролика ВАЗ-11183 – 67.7834.9525.

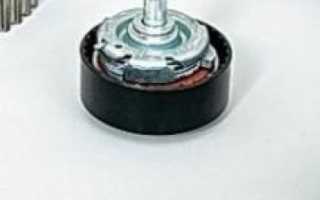

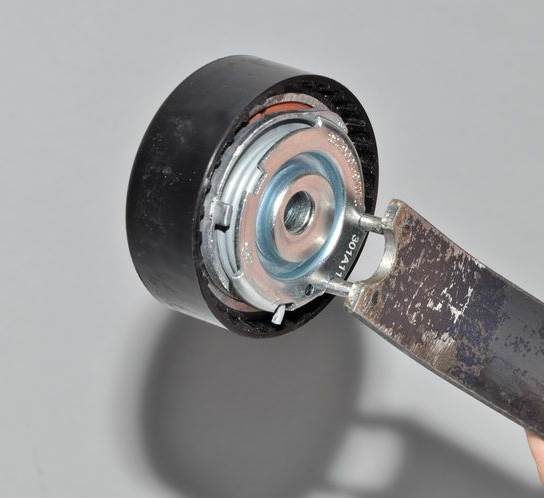

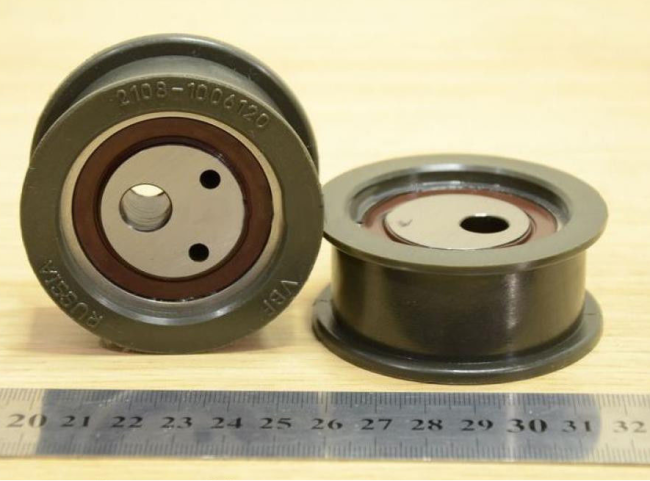

Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

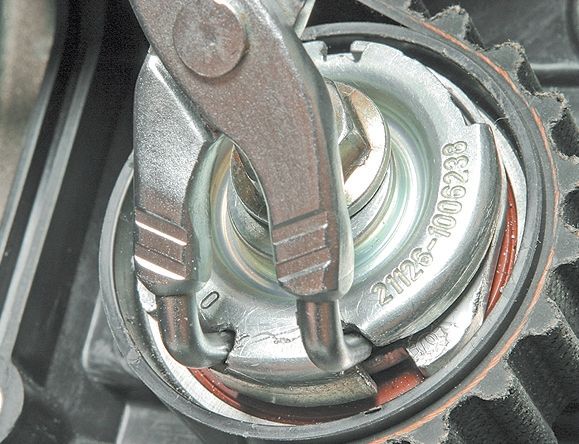

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее:

  • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01;
  • Крышка привода ГРМ (11183) – 21080-1006146-10;
  • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73;
  • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00.

Надеемся, вопросов здесь не возникнет.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

  • GATES – 5521 или 5521XS;
  • BOSCH – 1 987 949 095;
  • DAYCO – 94089;
  • CONTITECH – CT527;
  • Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

  • GATES – 5670XS;
  • CONTITECH – CT1164;
  • QUARTZ (Германия) – QZ-5670XS.

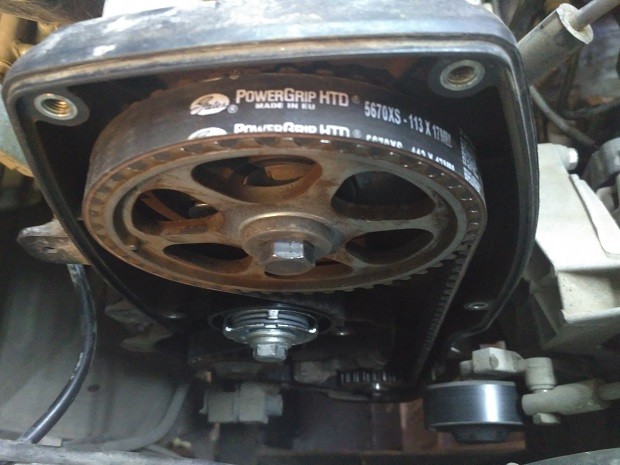

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: когда менять ремень ГРМ на Гранте: рекомендации завода и грантоводов.

Оригинальный ремень ГРМ и подделка

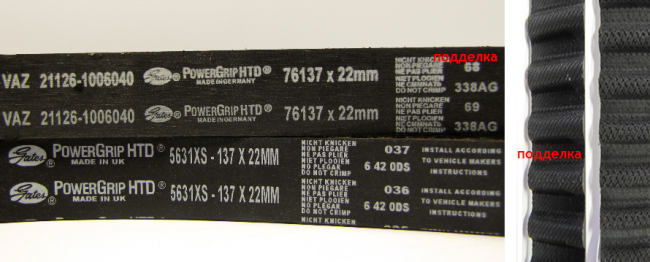

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

Замена ГРМ Лада Гранта 8 клапанов, схема и метки ГРМ

Замена ГРМ Лада Гранта 8 клапанов требуется раз в 75 тысяч километров пробега. Если игнорировать плановую замену ремня, натяжного ролика и иногда помпы (насоса охлаждающей жидкости), то можно нарватся на серьезный ремонт двигателя Lada Granta. Ведь обрыв ремня газораспределительного механизма практически всегда приводит к повреждению клапанов, седел клапанов и даже поршней. Поэтому к приводу ГРМ нужно относится очень внимательно. Раз 15 тысяч необходимо обязательно осматривать ремень на предмет разрывов, трещин, отслоений или замасливания.

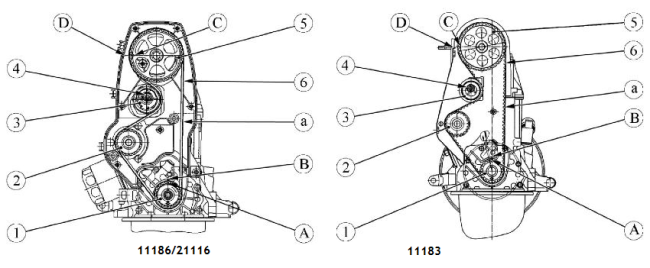

Подробная схема привода ГРМ Лада Гранта далее.

  • 1 — зубчатый шкив коленчатого вала
  • 2 — зубчатый шкив насоса охлаждающей жидкости
  • 3 — натяжной ролик
  • 4 — задняя защитная крышка
  • 5 — зубчатый шкив распределительного вала
  • 6 — зубчатый ремень ГРМ
  • А — прилив на задней защитной крышке
  • В — метка на шкиве распределительного вала
  • С — метка на крышке масляного насоса
  • D — метка на шкиве коленчатого вала.

Для замены ремня привода газораспределительного механизма нам следует демонтировать ремень привода генератора или ремень привода вспомогательных агрегатов для Гранта с кондиционером. Шестигранником «на 5» отворачиваем четыре винта крепления передней верхней крышки привода ГРМ и снимаем пластиковый кожух.

Во избежание повреждения датчика положения коленчатого вала необходимо снять и его. При выключенном зажигании отжимаем фиксатор колодки жгута проводов и отсоединяем колодку от разъема датчика. Головкой «на 10» отворачиваем болт крепления датчика.

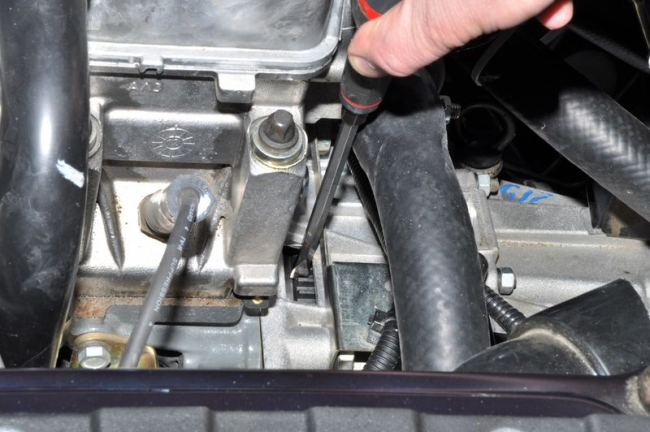

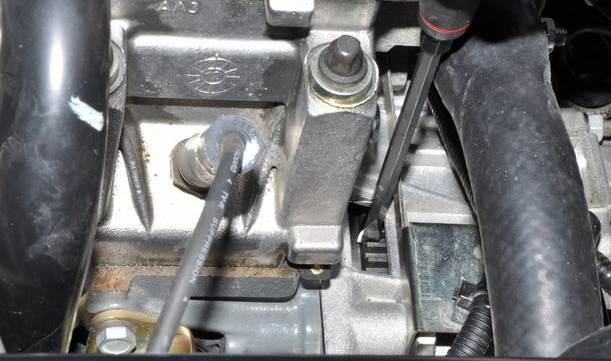

Вынимаем датчик из отверстия прилива крышки масляного насоса и откладываем его на место, где нет стальных опилок, могущих впоследствии нарушить работу датчика.

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1-го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совмещения метки 1 на зубчатом шкиве распределительного вала с приливом 2 на задней крышке привода ГРМ.

Чтобы убедиться в правильном положении коленчатого вала, вынимаем резиновую заглушку смотрового окна в верхней части картера сцепления. Риска 2 на маховике должна располагаться напротив прорези 1 шкалы которая видна в окне крышки картера сцепления.

Перед отворачиванием болта крепления шкива привода генератора просим помощника зафиксировать коленчатый вал от проворачивания, вставив через окно в картере сцепления отвертку между зубьями маховика.

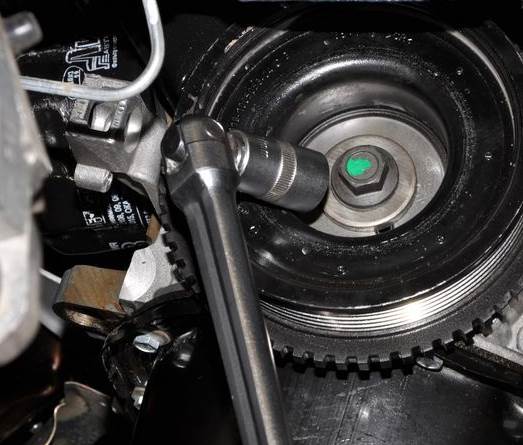

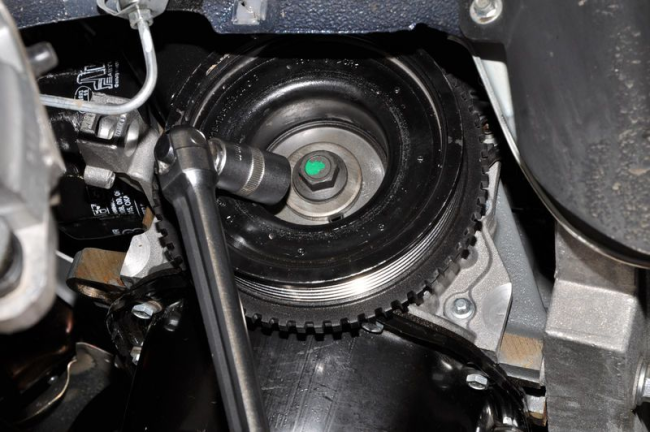

Головкой «на 17» отворачиваем болт крепления шкива привода генератора снимаем шкив и шайбу.

Шестигранником «на 5» отворачиваем три винта крепления передней нижней крышки привода ГРМ. Снимаем крышку.

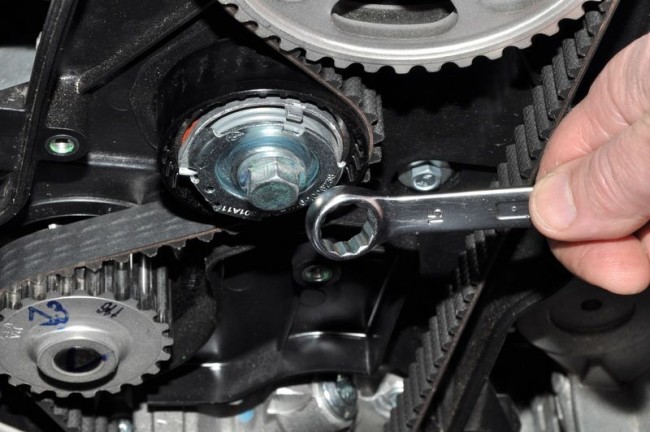

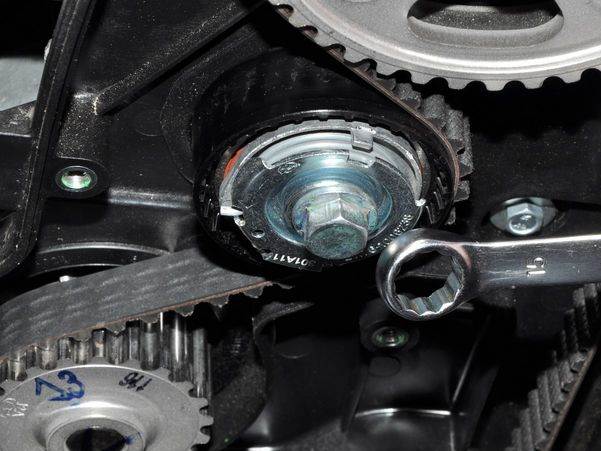

Накидным ключом «на 15» ослабляем затяжку болта крепления натяжного ролика.

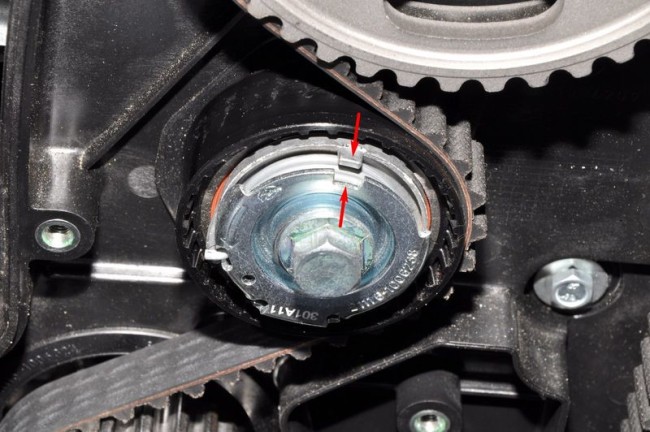

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов. Вынимаем ремень из моторного отсека Гранты.

Внимание! После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны. Размеры зубчатого ремня привода ГРМ Lada Granta с двигателем 8 клапанов — ширина 17 мм, число зубьев 113.

Для снятия натяжного ролика ремня ГРМ отворачиваем болт его крепления и снимаем натяжной ролик вместе с болтом.

Вращаем пластмассовую обойму ролика, удерживая его за эксцентрик. Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить.

Заодно можно проверить исправность насоса охлаждающей жидкости, покрутив и покачав его за шкив. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика. Болт крепления ролика вворачиваем в верхнее отверстие головки блока цилиндров. На фото ниже отверстие обозначено красной стрелкой.

Устанавливаем ремень привода ГРМ Гранта в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов. Надеваем ремень на зубчатый шкив коленчатого вала, затем натягивая обе ветви ремня, надеваем заднюю ветвь на шкив насоса охлаждающей жидкости и заводим ее за натяжной ролик, а переднюю — надеваем на шкив распределительного вала.

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика стержни (диаметр 4 мм, расстояние между стержнями 18 мм) специального ключа (для наглядности показано на снятом ролике).

Такой ключ использовался при регулировке натяжения ремня во всех переднеприводных ВАЗах, купить его можно в любом магазине автозапчастей.

Также для регулировки натяжения ремня ГРМ Лада Гранта можно использовать щипцы для снятия стопорных колец. Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки до момента совпадения выреза наружного диска ролика с прямоугольным выступом его внутренней втулки, и затягиваем болт крепления ролика моментом 34–41 Нм.

Чрезмерное натяжение ремня снижает срок его службы, а также срок службы подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения. Проворачиваем коленчатый вал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов. При снятом шкиве привода генератора правильное положение коленчатого вала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленчатого вала с ребром 2 крышки масляного насоса. Фото для наглядности далее.

Если в не уверены в своих силах, то можете доверить работу по замене ремня на Лада Гранта автосервису. Для двигателя с 8-клапанным механизмом ГРМ это выходит дешевле, чем для версии с 16 клапанным мотором.

Lada Granta: проверка и замена ремня ГРМ

Если вас не пугает слово «отвертка» или «шестигранник» и руки растут откуда надо, вы можете сэкономить и время, и деньги, проверив (а при необходимости — и заменить) ремень газораспределительного механизма (ГРМ) самостоятельно. Работа несложная, надо знать лишь несколько тонкостей…

LADA > Granta

Cover granta var2.indd

Проверку состояния ремня привода ГРМ проводим на холодном двигателе (15–35 °C) через каждые 15 тыс. км пробега.

Granta 32 9

Granta 32 10 новый размер

Вывешиваем правое переднее колесо и включаем пятую передачу в коробке передач. Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя и осматриваем ремень привода ГРМ. При нормальном натяжении ремня…

Granta 33 1 новый размер

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов на ремне или значительном несовпадении элементов контроля натяжения ремня (см. фото выше) ремень необходимо заменить. Также следует поменять ремень на новый при обнаружении на нем следов моторного масла (перед монтажом нового ремня причину попадания масла на ремень нужно устранить) или при замене насоса охлаждающей жидкости.

Выход из строя ремня привода ГРМ (обрыв и срезание зубьев) может привести к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя.

Замену ремня привода ГРМ в соответствии с регламентом технического обслуживания проводим через каждые 75 тыс. км пробега или в случае обнаружения на ремне дефектов. Снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).

Перед демонтажем ремня необходимо проверить фазы газораспределения двигателя — установить поршень 1‑го цилиндра в положение ВМТ (верхней мертвой точки) такта сжатия. Для этого…

Granta 33 2 новый размер

Granta 33 3 новый размер

Чтобы убедиться в правильном положении коленчатого вала…

Granta 33 4 новый размер

Granta 33 5 новый размер

Перед отворачиванием болта крепления шкива привода генератора…

Granta 33 6 новый размер

Головкой «на 17» отворачиваем болт крепления шкива привода генератора…

Granta 33 7 новый размер

Granta 33 8 новый размер

Granta 34 1 новый размер

Granta 34 2 новый размер

Granta 34 3 новый размер

При этом натяжной ролик повернется и натяжение ремня ослабнет. Снимаем ремень привода ГРМ со шкивов коленчатого и распределительного валов…

Granta 34 4 новый размер

После снятия ремня привода ГРМ нельзя проворачивать коленчатый и распределительный валы во избежание утыкания поршней в клапаны.

Granta 34 5 новый размер

Для снятия натяжного ролика ремня отворачиваем болт его крепления…

Granta 34 6 новый размер

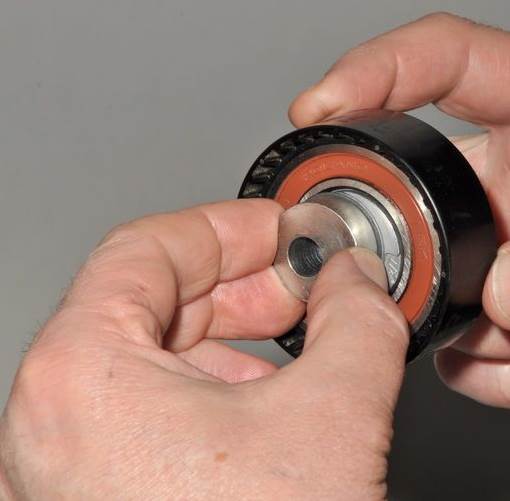

Для оценки состояния подшипника натяжного ролика…

Granta 34 7 новый размер

Ролик должен вращаться бесшумно, равномерно и без заеданий. В противном случае ролик необходимо заменить. Устанавливаем натяжной ролик на место, окончательно не затягивая болт его крепления. Для разных модификаций двигателя в головке блока цилиндров выполнены два резьбовых отверстия под болт крепления натяжного ролика.

Granta 34 8 новый размер

Устанавливаем ремень привода ГРМ в обратной последовательности. Перед установкой ремня убеждаемся в совмещении установочных меток коленчатого и распределительного валов. Надеваем ремень на зубчатый шкив коленчатого вала, затем…

Granta 34 9 новый размер

При необходимости доворачиваем шкив распределительного вала в сторону наименьшего хода до совпадения зубьев ремня с впадинами шкива. Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки. Для этого вставляем в пазы наружного диска ролика…

Granta 35 1 новый размер

Granta 35 2 новый размер

Натягиваем ремень, поворачивая натяжной ролик ремня против часовой стрелки…

Granta 35 3 новый размер

Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя и может вызвать нарушение фаз газораспределения.

Проворачиваем коленчатый вал на два оборота по часовой стрелке. Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительного валов.

При снятом шкиве привода генератора правильное положение коленчатого вала удобно контролировать…

Granta 35 4 новый размер

При необходимости повторяем регулировку фаз газораспределения и натяжение ремня привода ГРМ.

Подробнее с устройством, техобслуживанием и ремонтом Lada Granta можно ознакомиться в нашей Википедии (ссылка)

Простая замена ремня ГРМ Лада Калина 2, Гранта с двигателем 8 клапанов

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Оговоримся сразу что при обрыве ремня ГРМ на данном автомобиле гнет клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

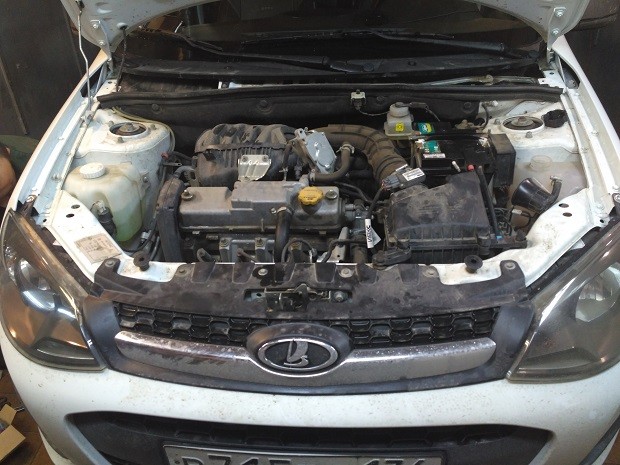

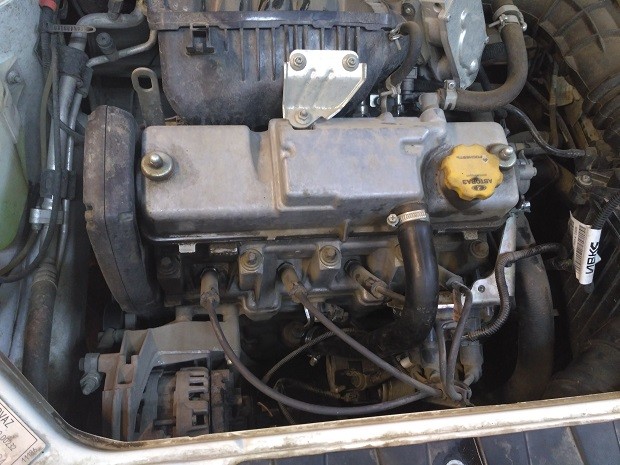

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

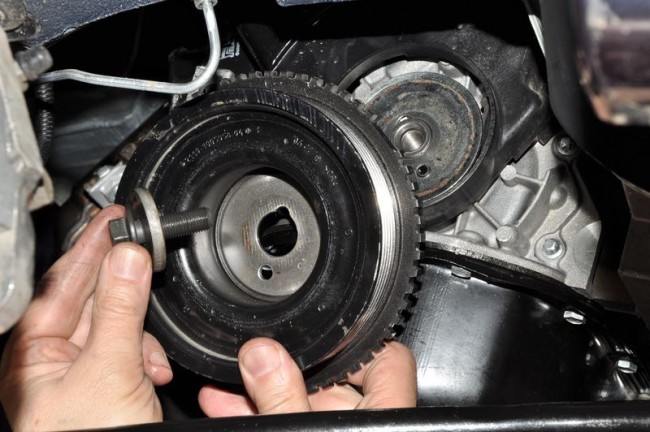

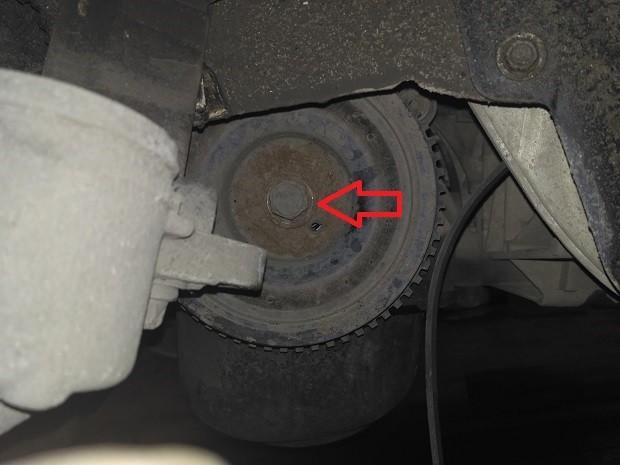

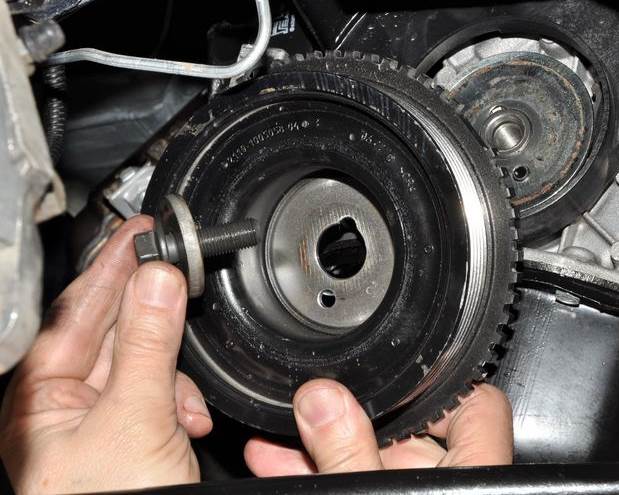

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ГРМ и снимаем ее.

Снимаем защитную шайбу.

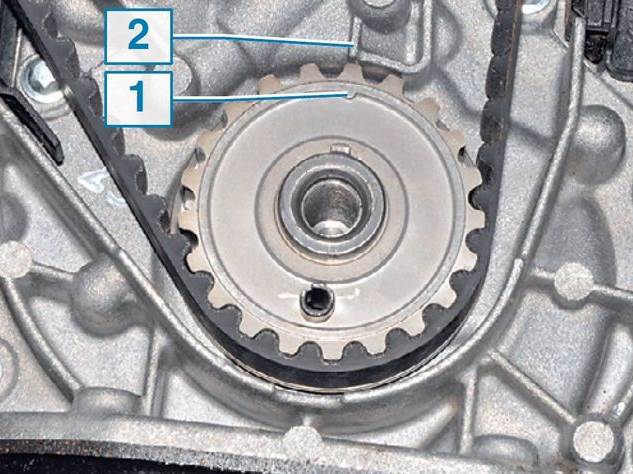

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

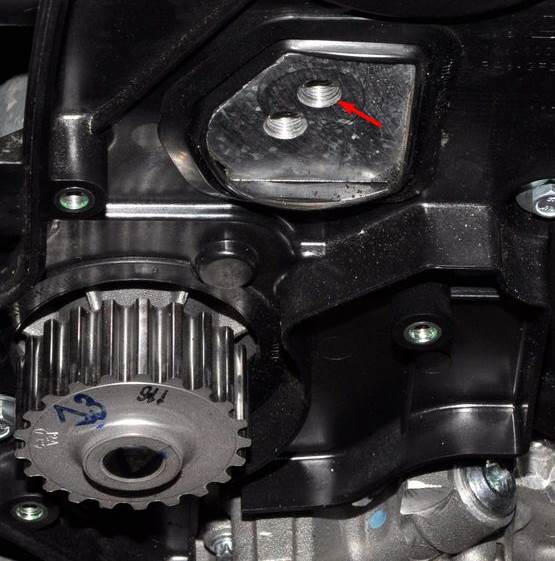

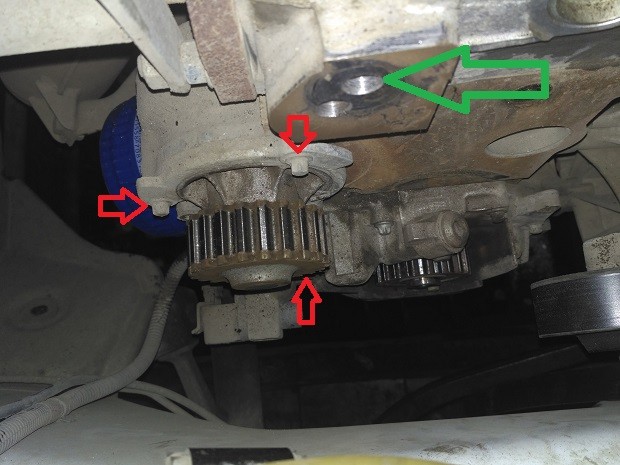

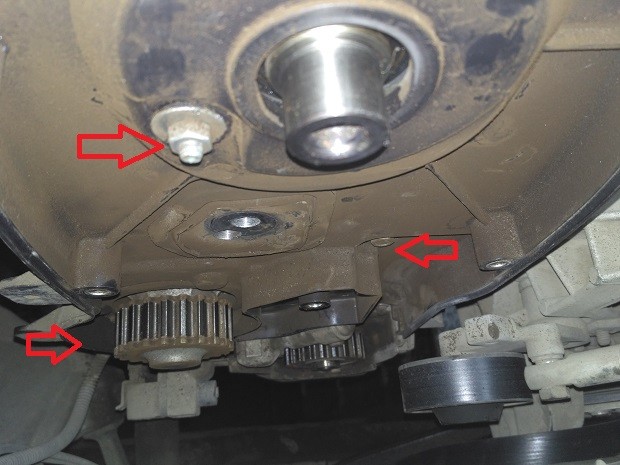

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

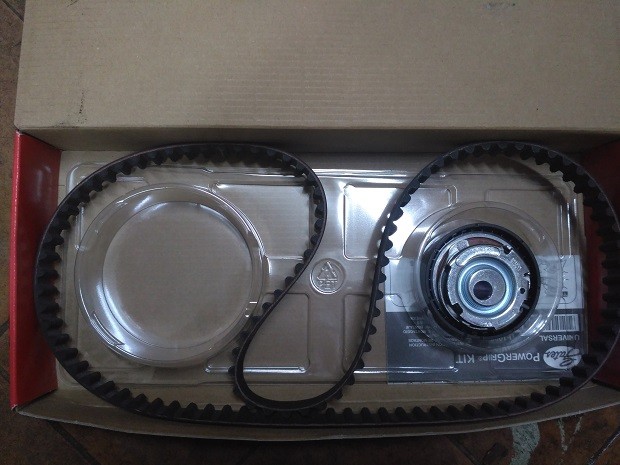

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

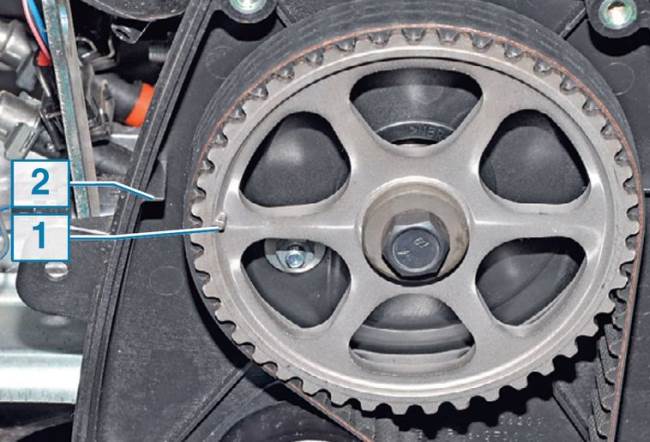

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда.

Удачи на дорогах. Ни гвоздя, ни жезла!
