Как установить фаркоп на лада ларгус

Как установить фаркоп на Lada Largus своими руками

Тягово-сцепное устройство (ТСУ или в народе «фаркоп») позволяет подцеплять к автомобилю прицеп, который существенно увеличить грузовые возможности автомобиля. Рассмотрим процесс установки фаркопа, который специально предназначен для Lada Largus.

Оригинальное ТСУ

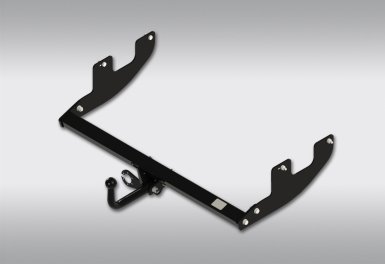

  • 99999901007216 — Тягово-сцепное устройство (без электропроводки). Цена около 6500 рублей.

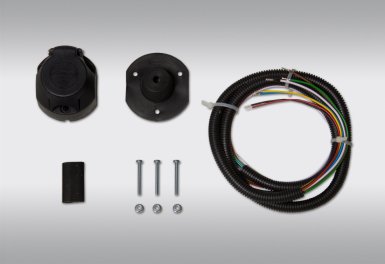

  • 99999000017182 — Комплекты электропроводки необходимы для подключения розетки тягово-сцепного устройства. Цена около 750 рублей.

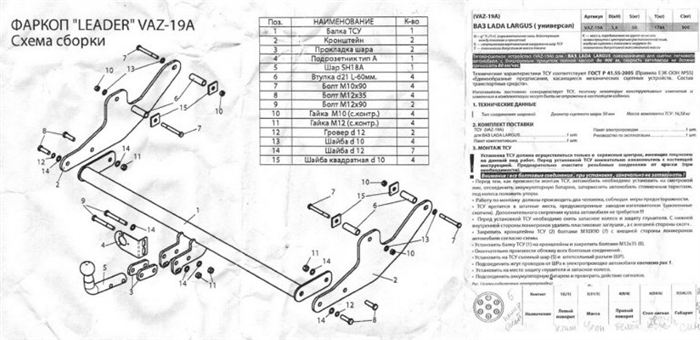

На рисунке 2-15 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA LARGUS.

Рисунок 2-15 – Конструкция и комплект поставки ТСУ LADA LARGUS: 1 – кронштейн ТСУ левый; 2 – штанга; 3 – кронштейн ТСУ правый; 4 – подрозетник; 5 – крюк

Снять запасное колесо.

Отсоединить заднюю подушку 3, рисунок 2-16, подвески глушителя 1 от кузова или глушителя (отвертка плоская).

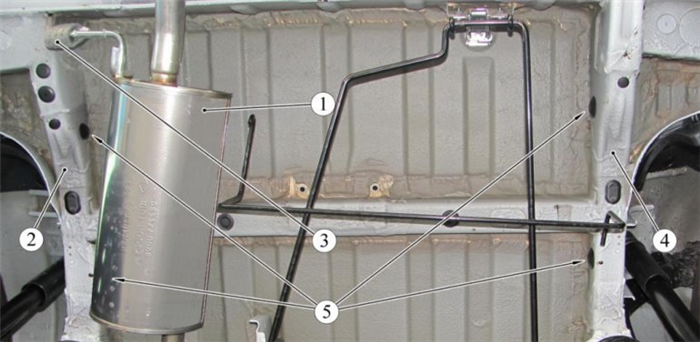

Рисунок 2-16 – Подготовка к установке кронштейнов ТСУ: 1 – глушитель; 2 – лонжерон кузова задний левый; 3 – подушка задней подвески глушителя; 4 – лонжерон кузова задний правый; 5 – заглушка отверстия лонжерона

Отвернуть крепление заднего защитного экрана глушителя, снять экран.

Из отверстий с внутренней стороны левого 2 и правого 4 задних лонжеронов извлечь заглушки 5 (отвертка плоская).

С наружной стороны лонжеронов аналогичные отверстия очистить от слоя ПШМ (отвертка плоская).

С внутренней стороны лонжерона 2, рисунок 2-17, в каждое из отверстий вставить болт 1 с шайбой из комплекта поставки, с внешней стороны лонжерона надеть на болты кронштейн 3 и закрепить, гайками, не затягивая.

Аналогично установить второй кронштейн на другой лонжерон кузова

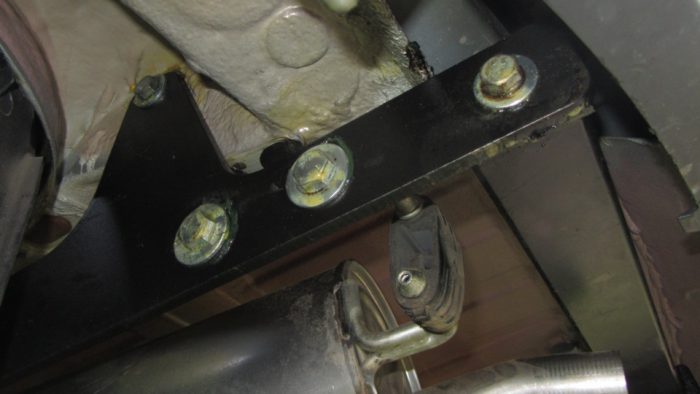

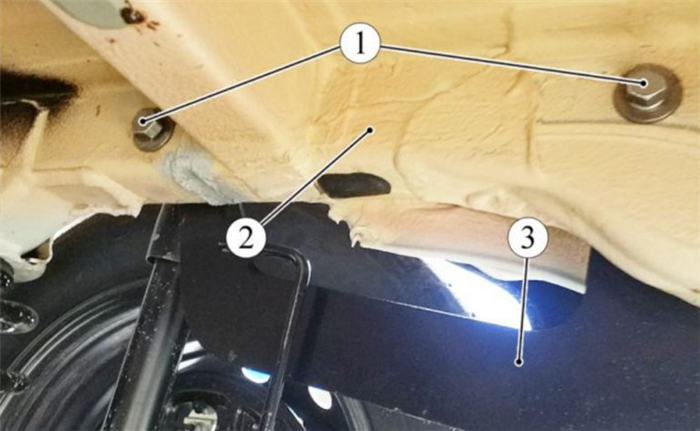

Рисунок 2-17 – Установка кронштейна ТСУ: 1 – болт крепления кронштейна; 2 – лонжерон кузова задний; 3 – кронштейн

Установить на кронштейны штангу и закрепить болтами из комплекта поставки (головка сменная 19, вороток).

Затянуть болты крепления кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Установить на штангу крюк 5, см. рисунок 2-15, и подрозетник 4 (ключ гаечный 19, головка сменная 19, вороток).

Установить на место снятые детали.

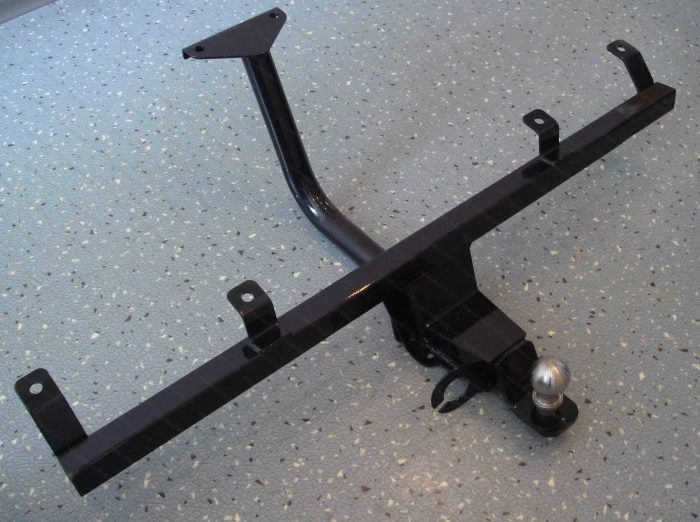

ТСУ Lider

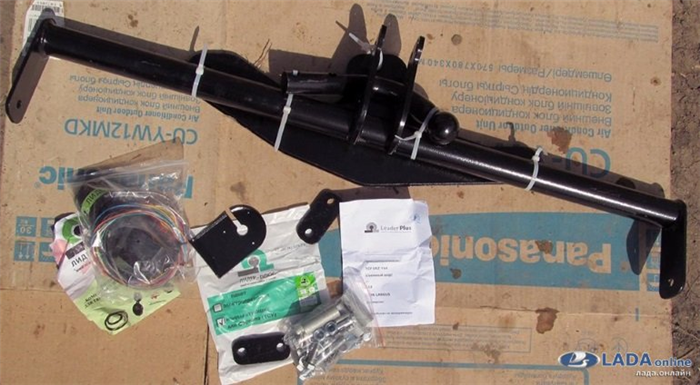

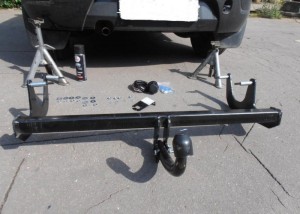

Потребуется: купить фаркоп для Лада Ларгус (в нашем случае используется ТСУ Лидер Плюс VAZ — 19A, примерная цена 5000 рублей), инструмент.

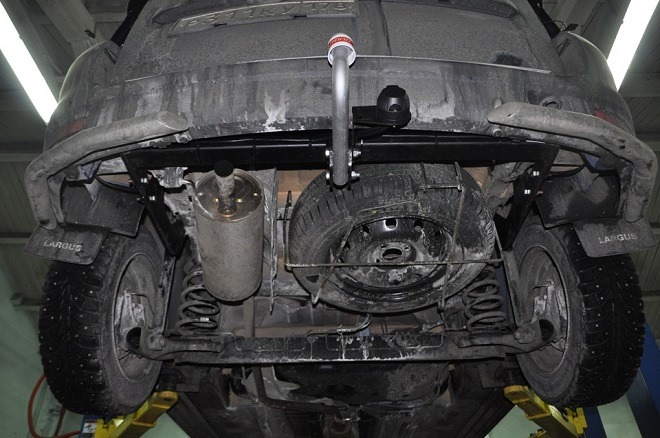

Фаркоп крепится в штатные места, предусмотренные заводом-изготовителем. Дополнительные сверление кузова не требуется.

  1. Снять запасное колесо.
  2. Снять защитный экран над глушителем (3 гайки).

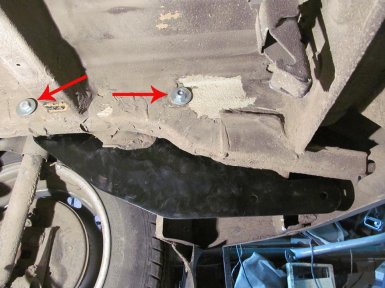

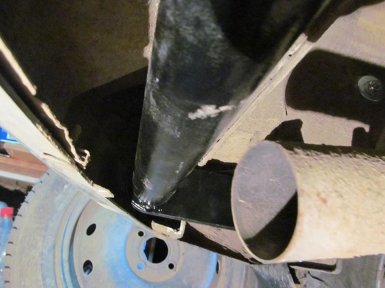

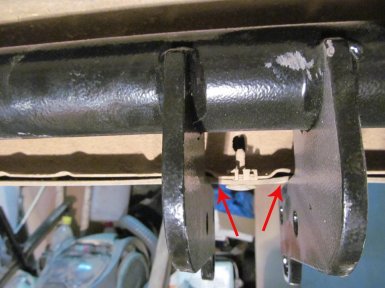

  3. Снять пластиковые заглушки с лонжеронов (на фото указано стрелками).
  4. Расширить отверстие для креплений, убирая защитную ленту и мастику.

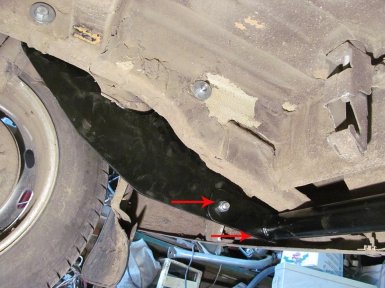

  5. Вставить сначала передний болт, втулку, снаружи навесить кронштейн и наживить.
  6. Вставить задний болт и вставить его снаружи в лонжерон. Вставить втулку, шайбу, гайку наживить.
  7. Аналогично сделать с правой стороны.

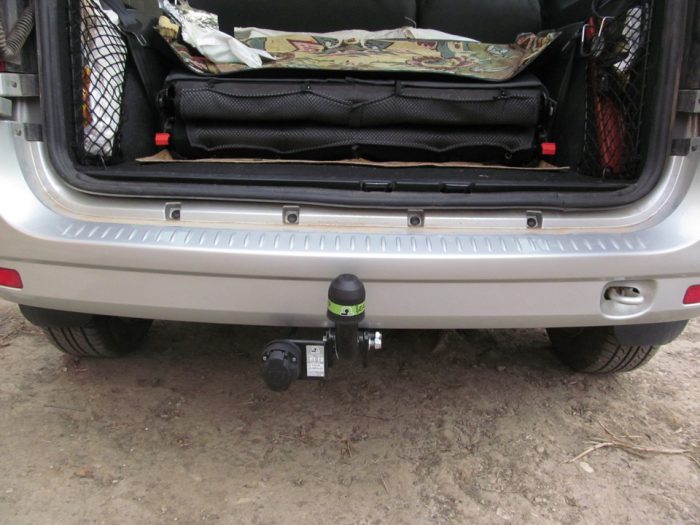

Проверьте, чтобы фаркоп прижался к бамперу, но не задевал глушитель. Затянуть все болты крепления и установить защитный экран.

Перед началом работ следует снять задние фонари. Протянуть проводку фаркопа через штатные отверстия, которые мы использовали при подключении парктроника. Далее просверливается пробка и в неё протягиваются провода. Проводка закрепляется к балке фаркопа хомутами из комплекта.

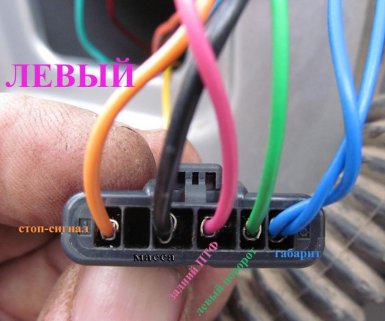

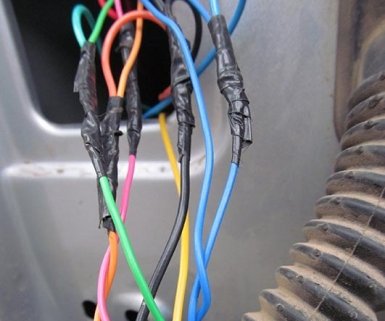

Схема подключения левого разъема:

  • оранжевый — стоп-сигнал
  • чёрный — масса
  • розовый — задний ПТФ (необязательно)
  • зелёный — левый поворотник
  • голубой — габариты

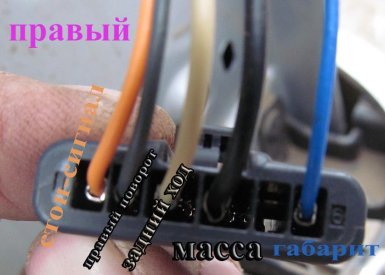

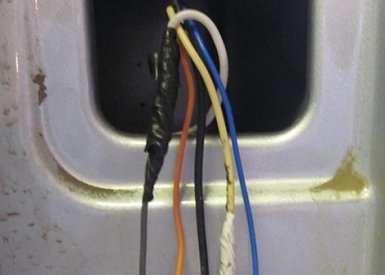

Схема подключения правого разъема:

  • оранжевый — стоп-сигнал
  • серый — правый поворотник
  • жёлтый — задний ход (необязательно)
  • чёрный — масса
  • голубой — габариты

Выполняем подключение к штепсельному разъёму согласно схеме (см. выше). Перед подключением следует надеть заглушку, а потом заднюю резинку от розетки. Выполняем сборку в обратной последовательности. Процесс также показан на видео:

Напомним, увеличить грузовые возможности Лада Ларгус можно с помощью установки багажника на крышу, но перед этим может потребоваться установка рейлингов.

Фаркоп Лада Ларгус: какой лучше выбрать, установка своими руками

Здравствуйте, дорогие друзья! Если выглянуть на дороги нашей страны, среди общего потока автомобилей вы точно заметите далеко не одну Ладу Ларгус производства ВАЗ. Либо ее кроссоверную вариацию с приставкой Кросс, то есть Lada Largus Cross.

Этот автомобиль обладает интересной внешностью, дает возможности для тюнинга, но одновременно остается практичным, универсальным и надежным авто. Чтобы расширить функциональные возможности машины, многие устанавливают фаркоп на Ладу Ларгус.

Почему изначально автовладелец не заказал себе комплектацию с ТСУ? Это уже вопрос не ко мне. Вероятнее всего, тогда потребности в фаркопе не было, либо заводской вариант не устраивал по тем или иным причинам. Главное, что он теперь нужен. А потому следует разобраться в нюансах выбора и установки устройства.

Варианты конструкций

Начнем с выбора ТСУ и попробуем определить, какой лучше.

На рынке представлен широкий выбор производителей и поставщиков. Так в перечень востребованных входят:

Но отталкиваться только от бренда не стоит, поскольку грамотный выбор предусматривает обязательный комплексный подход к вопросу.

Читать еще:  Лада ларгус фото салона и багажника

Разнообразные виды фаркопов, представленные на рынке, вводят покупателя в заблуждение. Потому для начала разберемся в этом.

Если опираться на способ крепления, все ТСУ могут быть:

  • фиксированными (такими Ларгусы оснащаются с завода);
  • съемными (быстро и легко снимаются специальным механизмом);
  • фланцевыми (крепление осуществляется болтовыми соединениями на специальной площадке).

Скажу сразу, что тут лучше выбирать съемные, поскольку с ними намного проще обращаться, легко снимать по ненадобности, но так же просто возвращать на место, если собираетесь ехать с прицепом.

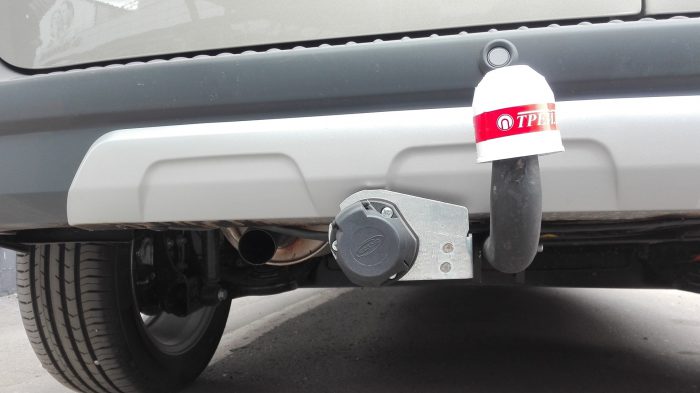

Шары ТСУ

Еще существуют разные виды шаров, на которые надевают сцепное устройство прицепа.

  • Шар А. Нагрузка на него составляет до 1500 кг;
  • Шар Н. Нагрузка аналогична, но цена ниже по сравнению с предыдущим вариантом;
  • Шар F и G. Нагрузка до 3500 кг с функцией изменения высоты фиксации;
  • Шар V. Обладает грузоподъемностью до 2500 кг, но не регулируется;
  • BMA. Имеет вертикальное крепление, которое легко и быстро снять;
  • Крепление под квадрат.

Среди владельцев Ларгуса популярностью в последнее время пользуется шар типа А, что обусловлено его практичностью и простотой эксплуатации.

Основными критериями я бы назвал горизонтальную и вертикальную предельную нагрузку. Для ее расчета требуется понимать, с какими грузами вы собираетесь иметь дело и какие прицепы за собой возить.

Одно дело, когда фаркоп должен выдержать Пчелку, и совсем другое, если это целый трейлер, дом на колесах.

Рекомендации по выбору

При подборе ТСУ для своей Лады Ларгус опирайтесь на несколько критериев. Они помогут сделать правильный выбор и без лишних проблем эксплуатировать сам фаркоп и прицеп для него.

Основными нюансами выбора считаются:

  • Нагрузка. Примерно прикиньте, какой груз вы собираетесь перевозить, чтобы ТСУ выдерживало соответствующие нагрузки;
  • Конструкция. Между несъемными и съемными выбор явно в пользу последних. Это даже не обсуждается. Да, они дороже, но цена себя оправдывает;
  • Производитель. Выбирайте только хорошо зарекомендовавшие себя фирмы. Дешевые китайские или какие-либо другие ТСУ только создадут лишние проблемы;
  • Цена. Зависит от всех перечисленных выше характеристик. Иногда она варьируется в зависимости от того, покупаете ли вы ТСУ в Москве, Спб, городе Краснодар или где-то в провинции. Каждый магазин делает свои накрутки на заводскую стоимость. Потому лучше покупать у официальных дилеров;
  • Соответствие с прицепом. Если прицеп уже есть, то ТСУ подбирают под него. Либо наоборот. Даже если розетка фаркопа и вилка прицепа не совпадают между собой, всегда доступен переходник. Не забывайте, что на Ларгусе с бортовым компьютером также обязательно потребуется блок согласования.

Почти всегда где-то можно купить товар со скидкой, подобрать подходящий дисконт. Используйте артикул или конкретную модель для поиска.

Думаю, этого достаточно. Если считаете, что есть еще пара мудрых советов, обязательно напишите в комментариях и поделитесь своими наблюдениями с нашими читателями.

Установка

Прежде чем приступить к установке ТСУ на Ладу Ларгус, обязательно просмотрите два важных материала. Они помогут избежать некоторых ошибок и ответят на ключевые вопросы:

  • регистрация фаркопа;
  • сохранение гарантии на авто при установке ТСУ.

Теперь переходим к монтажным работам. Погнали!

Хорошо, что подключение не сложное из-за предусмотрительности АвтоВАЗа относительно наличия заводских отверстий для ТСУ. Потому у большинства автовладельцев не возникает проблем с тем, как установить своими руками новое ТСУ на свою Ладу Ларгус. Электрика вызывает куда больше вопросов. Потому не лишним будет посмотреть наглядные видео.

Установка выполняется в следующей последовательности:

  • Уберите все лишнее из багажника, достаньте запаску. Затем демонтируйте защитный экран, который расположен над глушителем Ларгуса. Держится на 3 гайках;
  • С лонжеронов снимаются заглушки из пластика. Они закрывают заводские отверстия. Удалите оттуда мастику и ленту, что позволит расширить крепежные места;
  • Вставьте передний крепежный болт и втулку, а снаружи навесьте кронштейн, чтобы наживить крепление. Далее вставляется задний болт и заводится снаружи в лонжерон. Вставляем втулку, шайбу, наживляем гайку. Все то же самое повторяем с правой стороны;
  • Убедитесь, что вы прижали ТСУ к бамперу, но он не задел глушитель. Если все хорошо, затягиваем тщательно все крепежные болты и ставим на место защитный экран.

Как видите, с установкой металлической конструкции нет ничего сложного. Главное, чтобы все было выставлено ровно и хорошо затянуто.

А вот с электрикой будет немного сложнее, если у вас не было подобного опыта ранее.

Электрика

Сначала демонтируйте оба задних фонаря. Проводка вашего ТСУ протягивается через заводские отверстия. Также просверлите пробку и в нее протяните проводку. Ее мы закрепим на балке фаркопа с помощью хомутов, которые идут в комплекте.

Здесь главное придерживаться схемы. То есть соединять провода автомобиля с проводкой вашего ТСУ в правильном соответствии.

Возьмем левый разъем. Здесь провода такие:

  • оранжевый идет на стоп-сигнал;
  • черный у нас масса;
  • розовый отвечает за задние противотуманки и обязательным не является;
  • зеленый позволит дублировать на прицепе левый поворот;
  • голубой нужен для габаритов.

Правый разъем немного отличается:

  • оранжевый, черный, и голубой идентичны;
  • серый подключает правый поворотник;
  • желтый дает задний ход.

Надеваем заглушку, заднюю резинку розетки, выполняем аккуратно подключение по схему. Все качественно изолируем.

Убедитесь, что перед работой с проводами вы сняли минусовую клемму с АКБ. Иначе за последствия я не отвечаю. Оголенный провод, электричество, ваши руки. Улавливаете, к чему я веду?!

Читать еще:  Качество кузова лада веста

Все, теперь ваша Лада Ларгус официально с фаркопом, к которому можно цеплять прицеп и выполнять возложенные на них задачи.

Всем спасибо за внимание и удачи на дорогах!


Подписывайтесь на наш сайт, оставляйте комментарии, задавайте вопросы, делитесь своим личным опытом и не забывайте приглашать к нам друзей!

Установить фаркоп на Ладу Ларгус своими руками

Универсал Лада Ларгус создавался с прицелом на практичных владельцев, для которых на первом плане стоит вместимость автомобиля. В зависимости от кузовного исполнения и комплектации эта модель способна разместить в салоне от пяти до семи пассажиров, включая водителя. При этом запаса пространства для груза остается в объеме 560 литров (5-местная версия). Если сложить спинки заднего посадочного ряда, то полезный объем для поклаж возрастает до небывалых 2350 литров. Когда владельцу и такого пространства мало, он вполне может установить багажный отсек поверх крыши.

Многие владельцы Лада Ларгус не хотят жертвовать пространством багажного отделения в угоду стремления усадить в салон «полный комплект» пассажиров. Какой компромисс найти в данной ситуации? Выход есть! Это прицеп! К автомобилю он присоединяется посредством специального сцепного устройства, именуемого фаркопом. Поэтому многих автовладельцев интересует установка фаркопа да еще и своими руками, об этом и расскажем.

Основные параметры фаркопов

Такие сцепные модули существуют в нескольких конструктивных видах. Они классифицируются по базовым техническим характеристикам. Для легковых авто различают следующие типы шарообразных сцепных элементов:

  • категории «А», «Н» (максимальная несущая способность прицепа — до 150 кг груза);
  • виды «F», «G» (грузоподъемность прицепа достигает 3500 кг и вдобавок присутствует возможность отрегулировать высоту крепежа);
  • тип «V» (устройства не регулируются, однако грузоподъемность приближается до максимума в 2500 кг);
  • категория «ВМА» (обладают быстросъемным крепежом вертикального типа).

В среде практичных автолюбителей именно последний из рассмотренных видов сцепных устройств удостоился максимальной популярности.

В зависимости от метода крепления фаркоп подразделяется на:

  • несъемные компоненты (здесь крюк жестко фиксируется сваркой);
  • съемные изделия, где рабочий крюк крепится посредством болтовых стыков или особого приспособления.

Перед тем, как выбрать фаркоп на Лада Ларгус требуется определиться с типом прицепа и весом наиболее часто транспортируемого груза. Не следует стремиться достигать нагрузок сверх регламентных значений, указанных в паспорте устройства, поскольку повышенные напряжения материала передаются кузову автомобиля, неизбежно вызывая течение деформаций.

Нормативы монтажа фаркопа

Если владелец прибегнул к монтажу несъемного типа фаркопа, то такая операция предполагает изменение конструктивных особенностей автомобиля, о чем в техническом руководстве должна свидетельствовать специальная отметка.

Во втором варианте, когда применяется съемное изделие, то регистрационные действия не потребуются.

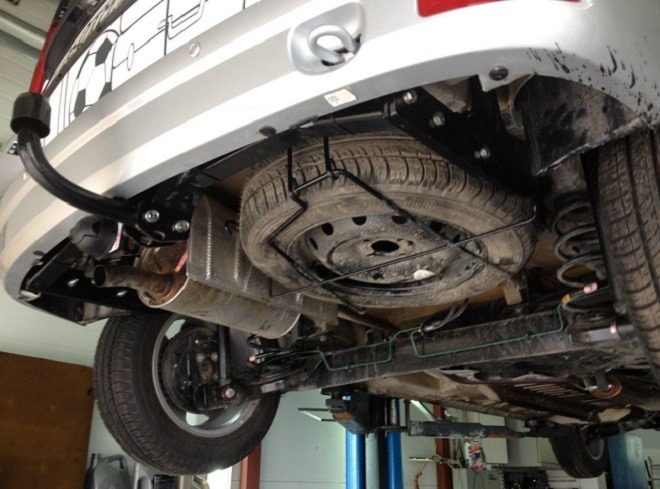

Как установить сцепное изделие?

Последовательность монтажных действий отражена в техническом руководстве, которое обязательно прилагается к самому фаркопу. В общих чертах алгоритм выглядит следующим образом.

  1. Освобождаем багажный отсек Лада Ларгус от лишней поклажи.
  2. Автомобиль вывешивается подъемным устройством, а в его отсутствие устанавливается над ямой.
  3. Обесточивается бортовая сеть путем «сброса» клемм с выводов АКБ.
  4. Чтобы получить доступ к рабочему участку днища демонтируем тепловую защиту и ослабляем крепеж глушителя.
  5. Рекомендуется приобретать и устанавливать устройства, конструкция которых адаптирована под монтаж именно на кузов LADA Largus, поскольку в лонжеронах кормы уже изначально выполнены соответствующие отверстия. Отыскать их нетрудно, они закрыты специальными заглушками.
  6. Для фиксации изделия в комплекте поставки присутствует набор крепежа.

Совет! При монтаже обрабатывайте как штатные, так и просверленные монтажные отверстия антикоррозийными веществами.

Касаемо устройства для LADA Largus заметим, что данное изделие обладает П-образной конструкцией, чьи ножки подлежат фиксации к кузовным компонентам автомобиля, а в средней части имеющейся поперечины присутствует монтажное место под крюк. Некоторые модификации фаркопов предполагают наличие в комплекте пластин усиления, которые подлежат установке в местах присутствия болтового соединения.

  1. Монтажную «операцию» производим с нижней части авто. Здесь не лишней будет помощь напарника.
  2. В лонжеронные отверстия вставляем болты вместе с втулками.
  3. На них с наружной стороны кузова надеваем кронштейн сцепного устройства и фиксируем его посредством гаек. Затягивать их с полным моментом пока не следует.
  4. Установив и отцентрировав фаркоп, убеждаемся в отсутствии помех бамперу и выхлопной системе.
  5. Только теперь приступаем к полной затяжке всего перечня крепежа.
  6. Возвращаем на прежнее место тепловой экран.

Чтобы при последующем демонтаже устройства не пришлось спустя несколько сезонов «возиться» с заржавевшими крепежными компонентами, беспощадно срезая их болгаркой, рекомендуем все стыковые соединения обработать мастикой для антикоррозийных работ.

Подключаем электропитание

Внимание! У многих владельцев именно этот этап способен вызвать максимальные трудности. Процедуру коммутации розетки сцепного изделия рекомендуем осуществлять в «присутствии» прицепа, который подлежит эксплуатации с автомобилем. Это объясняется наличием у некоторых модификаций прицепов нестандартной электрической схемы кабельной разводки.

Розетку закрепляем на кронштейне, а заизолированные кабели укладываем в металлизированный рукав. Он впоследствии фиксируется с помощью стяжек.

Далее проводка сквозь выполненное в кузове отверстие прокладывается внутрь багажного отсека LADA Largus. Это отверстие изначально заблокировано пробкой и располагается поблизости к глушителю, между бампером кормы и колесной аркой. Далее кабельные отводы коммутируются с бортовой сетью.

Теперь приведем стандартную распиновку проводов для универсала Ларгус.

С левой стороны:

  • провод оранжевого цвета отвечает за стоп-сигнал;
  • черный кабель — масса;
  • розовый провод – ПТФ кормы;
  • зеленый отвод — левый сигнализатор поворота;
  • голубой — габаритная светотехника.

С правой стороны:

  • оранжевый кабель – второй стоп-сигнал;
  • черный провод – масса;
  • бежевый отвод – лампа заднего хода;
  • зеленый кабель – правый сигнал поворота;
  • голубой провод – габаритный свет.
Читать еще:  Какой размер резины на лада гранта

Завершив коммутацию кабельной сети, проверяем функционирование всего перечня световых устройств прицепа.

В завершении напоминаем

Эксплуатация авто с неисправными световыми приборами подразумевает привлечение владельца к ответственности административного характера. А в целом установка фаркопа даже своими руками под силу многим автовладельцам.

На этом виде можно ознакомиться с особенностями монтажа и электрической коммутации фаркопа:

Фаркоп на Ладу Ларгус – практическая необходимость

Фаркоп – это незаменимая деталь не только для дачников или людей, живущих в загородных домах. Иногда данное устройство способно решить множество проблем. С помощью фаркопа на Ларгус можно перевозить различные крупногабаритные грузы, лодки, прицепы, дома на колесах и т. д. Кроме того, данная деталь позволяет более смело двигаться по пересеченной местности, не боясь застрять на сложном участке дороги.

1 Покупка фаркопа или изготовление своими руками?

Фаркоп – это специальное тяговое устройство, с помощью которого можно перевозить малогабаритные грузы или прицепы. Принцип работы данного механизма прост и понятен каждому. Некоторые автомобили с завода комплектуются фаркопами, однако на отечественных автомобилях, таких как Лада Ларгус, его приходится устанавливать самостоятельно либо с помощью специалистов. В первом случае можно отправиться в магазин автозапчастей и приобрести деталь в сборе, однако стоимость ее будет достаточно высокой, кроме того в инструкции не всегда понятно расписан порядок действий при установке фаркопа. Для тех, кто обладает кое-какими техническими навыками, проще будет изготовить фаркоп своими руками. Для этого вам потребуется терпение, умение, инструмент и составные части фаркопа.

Чтобы создать тяговой механизм на Ларгус самостоятельно, вам потребуются следующие типы деталей:

  • механизм с шаровым ходом и встроенными «проушинами», который можно приобрести на простом автомобильном рынке запчастей;
  • мощная железная трубка длиной не менее одного метра;
  • железная балка-уголок длиной около полуметра;
  • специальные гайки, болты и шайбы для надежного крепления.

В данном случае необходимо определиться какой тип устройства вы хотите получить в итоге. Это может быть съемный или стационарный механизм. Стационарный механизм крепится к автомобилю при помощи сварки, притом, что для создания съемного фаркопа своими руками необходимы дополнительные балки, уголки и крепежные элементы. Можно изготовить еще более сложный механизм фаркопа, однако для этого уже потребуется помощь профессионалов, да и вряд ли владельцам Лада Ларгус необходим «серьезный» фаркоп с откидными бортами или что-то вроде этого. Лучше всего приобрести простой фаркоп в автомагазине.

2 Правильная установка фаркопа

Каждая из моделей автомобиля имеет свои особенности при установке тягово-сцепного механизма. Однако определенный порядок действий соблюдается в любом случае

Фаркоп крепится к задней части автомобиля и для его установки нужно иметь под рукой набор необходимых инструментов. В случае с Лада Ларгус речь идет о гаечных ключах на 16,17 и 19 и наборе различных отверток. Кроме того, вам потребуется подъемник либо смотровая яма и помощь еще одного человека, так как конструкция фаркопа весит довольно много.

Перед началом монтажных работ необходимо обесточить питание автомобиля, это делается в целях безопасности и не составляет большого труда. Далее необходимо «прикинуть» деталь к месту ее дальнейшего крепления. Это означает необходимость временного крепления фаркопа с помощью специальных хомутов. Это необязательно, но может помочь владельцу понять, как действовать при закреплении фаркопа в дальнейшем. В некоторых инструкциях по установке можно увидеть, что в начале необходимо снять запасное колесо и ослабить крепления глушителя. Первое делать необходимо, а вот снимать глушитель с резинки не обязательно, при должном подходе «подлезть» к креплениям можно и так. Кроме того, необходимо снять защиту – тепловой экран, чтобы не повредить ее при сверлении и закручивании болтов.

После необходимо просверлить несколько отверстий в днище под багажным отделением. В эти отверстия будут закрепляться болты с гайками крепления. Далее с внутренней стороны лонжеронов необходимо аккуратно вынуть специальные заглушки при помощи простой отвертки.

Крепить фаркоп необходимо со стороны нижних лонжеронов, используя гаечные ключи на 17 или на 19.

Ничего сложного здесь нет, главное, соблюдать последовательность и предоставить ходы для проводки на участках, где будут сверлиться отверстия для крепления болтов и гаек. Не стоит забывать про обработку поверхности специальной антикоррозийной жидкостью в местах сверления. До установки фаркопа необходимо установить обратно теплозащиту, подрезав ее ножницами для «подгонки» под новые элементы. После установки не стоит забывать и об усиливающих пластинах, которые можно найти в комплекте от некоторых производителей.

Самой сложной процедурой при установке фаркопа на Ларгус своими руками станет активация электрической части, а именно подключение «розетки» к фаркопу. Для правильной установки необходимо обратиться к инструкции, в которой показана точная электрическая схема соединения проводов. Для начала необходимо изолировать провода и заправить их в металлорукав. Далее возле глушителя необходимо найти отверстие с заглушкой, которую необходимо отсоединить при помощи отвертки. После этого предварительно изолированную связку проводов необходимо протянуть через данное технологическое отверстие внутрь крыла и левого лонжерона и подсоединить контакты к штатным проводам электрической системы. На модели Лада Ларгус в штатной системе проводки левой фары провод желтого цвета – сигнал стоп, провод синего цвета – габаритные огни.
