Как запрограммировать ключ лада калина

Как обучить ключ Лада Приора, Калина, Гранта (активация штатного иммобилайзера)

АПС-6 – штатное противоугонное устройство автомобилей Лада Приора/Калина/Гранта. На Luxe комплектациях штатный иммобилайзер активирован с завода, а вот на более простых версиях это приходится делать своими руками. В статье представлена инструкция по обучению ключа и активации иммобилайзера.

В комплект поставки входит 3 ключа: 2 черных “рабочих” (далее РК) и красный “мастер-ключ” (далее МК) для обучения системы. Контрольная лампа (далее КЛ) сигнализирует о состоянии программирования. Ее частое мигание (5 раз в сек) указывает на то, что процедура обучения выполняется правильно. Прекращение быстрого мигания означает:

  • неправильное действие;
  • превышение времени, предусмотренного для выполнения процедуры обучения;
  • неисправность;
  • данный РК уже был обучен другим иммобилайзером (не подходит к ЭБУ).

Инструкция по активации штатного иммобилайзера

  1. Закрыть двери.
  2. Включить КРАСНЫМ ключом зажигание.подождать не менее 6 секунд.
  3. Вытащить ключ. Машинка должна заморгать с частотой 5 раз в секунду.
  4. Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
  5. 3 писка + 2 писка.
  6. Выключить зажигание и вытащить ключ.
  7. Быстро (в течение 5-6 секунд) пока моргает машинка включить КРАСНЫМ зажигание
  8. 3 писка + 2 писка.
  9. Выключить зажигание КРАСНЫЙ КЛЮЧ В ЗАМКЕ.
  10. 1 писк.
  11. Быстро (в течение 5-6 секунд) включить зажигание на 2-3 СЕКУНДЫ!
  12. Выключить зажигание. КЛЮЧ В ЗАМКЕ
  13. 3 писка + гаснет машинка. Не вынимаем ключ. (При работе с некоторыми контроллерами прекращение мигания лампочки и выдача зуммером 3 звуковых сигналов происходит уже при включении зажигания. В этом случае всё равно следует выключить зажигание и подождать не менее 10 секунд)
  14. ждем не менее 10 секунд.
  15. Вынуть ключ.
  16. Проверяем активацию иммо. Включаем зажигание любым ключом, если при включении зажигания машинка на приборной доске не загорается, то иммо активирован.

Процесс обучения также показан на видео:

  1. Закрыть двери.
  2. Красный – зажигание на 6 сек – вынуть
  3. Черный – зажигание 3 писка + 2 писка – вынуть
  4. Красный – 3 писка + 2 писка – выкл.зажигание – 1 писк
  5. Вкл.зажигание 2-3 сек – выкл.зажигание
  6. Не вкл.зажигание еще 10 сек.

Для проведения повторной синхронизации кодов включите зажигание РК. Ждать 6 сек. Если КЛ начала мигать один раз в секунду (ошибка), выключите зажигание и подождите не менее 10 сек. Затем снова включите зажигание. КЛ мигать не должна, а двигатель должен запуститься.

Если через 3 сек после включения зажигания КЛ будет гореть постоянно, значит, противоугонная функция не активирована и процедуру обучения ключей следует повторить вновь.

Как можно обучить ключ Лады Калины

Как обучить ключ Калина, интересует многих автолюбителей, которые по каким-то причинам произвели замену брелока для дистанционного управления. Такая ситуация часто встречается при покупке поддержанной машины. Обучение ключа Лада Калина процедура несложная, выполняется она согласно инструкции.

Процедура обучения

Для чего необходимо проводить процедуру, как обучить ключ и что это дает? Во время выполнения действия можно добиться следующих результатов:

  • активизировать противоугонную функцию;
  • сменить пароль;
  • стереть все предыдущие ПДУ;
  • занести новые коды для Лады.

Применяется система для достижения определенных целей. Обычно для того, чтобы обучить ключ зажигания, необходимо провести ряд манипуляций. Перед их описанием следует рассмотреть базовые результаты в ходе обучения. Так, действия проводятся:

  • для активизации противоугонной системы;
  • для удаления устаревших данных, в том числе паролей;
  • для обучения ПДУ;
  • для ввода нового пароля.

В большинстве случаев программированию поддаются только новые ПДУ. Провести манипуляцию с использованием ключа от другого автомобиля невозможно.

Необходимо отметить один важный момент. Ключ зажигания для программирования не применяется в повседневной жизни. После достижения поставленной цели его целесообразно убрать в надежное место.

Перед тем как приступить к программированию, рекомендуется заправить автомобиль на 10 л. Это позволит правильно провести все действия, не путаясь в сигналах, издаваемых машиной.

Как обучить ключ и что для этого требуется? На самом деле процедура несложная. Все манипуляции проводятся согласно определенному алгоритму.

Он подойдет как для Лада Приора, так и для Калина. В целом особых различий между марками автомобилей нет. Хорошо подается такому «влиянию» и Гранта. Ниже будет представлен подобный план действий.

Подробное описание программирования

Для обучения иммобилайзера Калина необходимо следовать 8 основным пунктам.

Первым делом следует закрыть все двери и включить зажигание.

Манипуляция проводится исключительно обучающим ключом. После зажигания необходимо задержаться на 6 секунд.

Читать еще:  Яндекс навигатор отстает от маршрута

На второй стадии Лада Калина глушится. В этот момент начнет мигать контрольная лампа, это будет продолжаться до тех пор, пока не закончится процесс обучения. Если индикатор перестал подавать световые сигналы, значит, какой-то действие было выполнено неправильно. При возникновении данной ситуации необходимо повторить процедуру зажигания.

На третьей стадии обучения Лада Калина лампа продолжает мигать около 6 секунд. В этот момент необходимо вставить рабочий ключ и снова включить зажигание. Правильно выполненные действия сопровождаются тремя сигналами, которые подаст зуммер.

На четвертом этапе нужно немного подождать. После повторных сигналов от зуммера можно выключать зажигание и снова провести процедуру. Если не удается завершить обучение, скорее всего, была допущена ошибка. Возможно, чип-ключ уже проходил через эту процедуру.

На пятом этапе зажигание выключается. Операцию со вторым элементом необходимо повторить 3-5 раз.

На шестой стадии контрольная лампа мигает. Необходимо изъять обученный ПДУ и снова вставить обучающий. При правильно выполненных действиях зуммер подаст три сигнала.

На седьмом этапе следует дождаться двух сопроводительных звуков. Завершается работа выключением зажигания и ожиданием единичного звукового сигнала.

После всех манипуляций чип-ключ считается обученным. Не стоит переживать, если с первого раза не удалось добиться желаемого результата. Повторное действие позволит исправить ситуацию.

Как обучить ключ на Лада Калина своими руками

ПДУ-ключ на Лада Калина можно перепрограммировать прямо на авто без использования дополнительных приборов. Для этого потребуется только обучающий ключ, оснащенный красной пипкой на пластмассовой части ключа.

Видео обучения ключа на Калине ниже.

Предназначение ключа и его возможности

Пульт ДУ для авто предназначен для того, чтобы на расстоянии открывать и блокировать двери, включать сигнализацию, блокировать дверь багажника, опускать стекла и совершать прочие действия. Также такой ключ используется как кодовый электронный ключ иммобилайзера. Иммобилайзер можно отключить, тогда автомобиль сможет завестись с «обычной болванки».

Такая система крепится на металлической части самого ключа и предназначается для подключения к системе авто по:

  1. Радиоканалу.
  2. Транспордерному каналу.

Правильная эксплуатация ключа

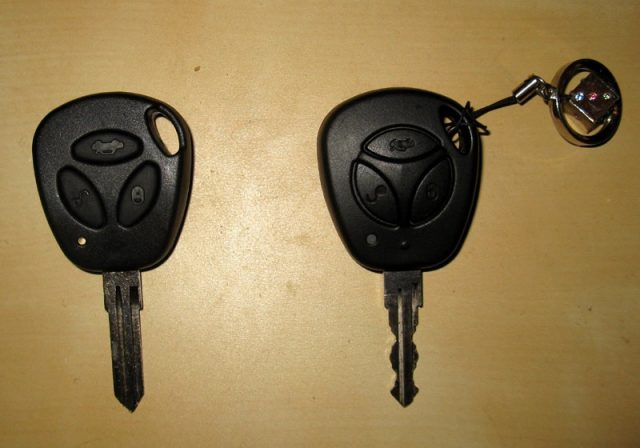

Обычный ключ ПДУ Лада Калина

Чтобы использовать ключ ПДУ в автомобиле его изначально надо обучить (активировать). Для этого нужно использовать обучающий ключ. Также при помощи такого ключа можно снимать запреты с запуска двигателя. Допускается возможность использовать такой ключ с двумя ПДУ.

Процедура обучения ключа

Во время обучения ключа происходит следующее:

  1. Если не была активизирована противоугонная функция, то она активизируется.
  2. В системе изменяется пароль, который выбирается случайно.
  3. В ключе прописывается этот пароль. С памяти системы стираются все ранее установленные ключи с ПДУ.
  4. В память заносятся все установленные заново ключи с кодами.

Такую процедуру рекомендуется использовать в случаях:

  1. При замене контролера или в новом авто.
  2. Стирании старых ключей и замене их на новые.
  3. Смена паролей, когда владелец подозревает, что коды могли быть считаны посторонними.
  4. При замене иммобилайзера.

Обучение может происходить только новых ключей или тех, которые раньше также обучались при использовании спецключа. Обучить ключ на другом авто нельзя. Специалисты рекомендуют использовать обучающий ключ только в крайних случаях и не применять его для поездки каждый день. Хранить его также надо отдельно. Перед началом обучения в баке должно быть достаточно горячего, чтобы не срабатывала система зуммеров.

Внешний вид обучающего ключа

Инструкция по обучению

Состоит она из таких действий:

  1. Закрыть двери на авто.
  2. Включить зажигание обучающим ключом и подержать его так не менее 6-7 секунд.

Вставляем ключ в замок зажигания

Питание ПДУ

В ключе есть литиевый аккумулятор, который питается от 3 В. Если питание в норме, то на ключе при нажатии на любую кнопку должен загораться диод на короткое время. Если вспышек будет больше или вообще не будет, то следует поменять блок питания в ключе. Для этого выкручивается винт, который располагается на обратной стороне от кнопок питания. Половинки разъединяются, плата вынимается из корпуса и заменяется элемент питания. При этом важно соблюдать полярность элемента. Сборка происходит в обратном порядке.

Рассинхронизация ключей, как этого не допустить

Если нажать определенной количество раз на кнопку ключа ПДУ в районе, где нет зоны покрытия от радиоканала авто, то счетчик на ключе может выйти из синхронизации. В том случае, когда таких нажатий было более тысячи, то ключ перестанет реагировать на нажатия на кнопки вообще. В таком случае процедуру обучения ключа придется проводить заново.

Видео обучения ключей Лада Калина при помощи обучающего ключа

Выводы

Как видно, процедура обучения ключа достаточно простая. Когда с этим возникнут трудности, то всегда можно позвать на помощь специалиста.

Программирование ключа для Калины, Приоры, Гранты, УАЗа и Нивы

Ключ-ПДУ Лада Приора, Калина, Гранта, УАЗ Патриот, Нива программируется на автомобиле без каких либо приборов. Для этого требуется иметь на руках так называемый обучающий ключ – у которого красная пипка на башке ключа. Используется в автомобилях с блоком АПС-6.

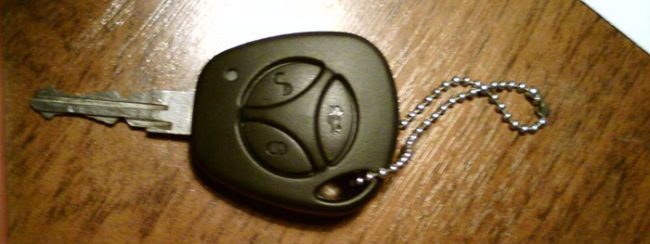

Выглядит ключ-ПДУ вот так:

ВАЖНОЕ ОБЪЯВЛЕНИЕ .

Мы работаем и консультируем ТОЛЬКО в Нижнем Новгороде. Если вы из другого региона, не пишите и не звоните нам – мы не ответим. Мы не лечим ни ключи, ни автомобили из других городов: обращайтесь к специалистам в своем регионе.

Назначение:

ПДУ предназначен для дистанционного управления блокировкой и разблокировкой дверей автомобиля, включения и выключения суперблокировки дверей, включения и выключения тревожной сигнализации, поднятия стекол, управления блокировкой замка двери задка (крышки багажника), а также в качестве кодового электронного ключа иммобилайзера АПС-6

ПДУ закрепляется на лезвии ключа выключателя зажигания типа 1118-3704010 и предназначен для работы:

  • с блоком управления электропакетом 1118-6512010
  • с модулем двери водителя 1118-3763080, 2170-3763080-00/10

2)по транспордерному каналу:

  • с блоком управления иммобилайзера АПС-6 2123-3840010-ХХ;
  • с блоком управления иммобилайзера АПС-6.1 1118-3840010-ХХ;
  • с контроллером электропакета-2170-3763040.

Указания по эксплуатации:

Для работы ПДУ в составе автомобиля его необходимо активировать (обучить), используя обучающий (красный) кодовый ключ от иммобилайзера. После обучения ПДУ является также рабочим кодовым ключом иммобилайзера и служит для снятия запрета запуска двигателя. Допускается обучение и работа системы одновременно с двумя ПДУ.

Процедура обучения:

Выполнение процедуры обучения приводит к следующим последствиям:

  • контроллер управления двигателем активизирует противоугонную функцию, если она не была активизирована;
  • система изменяет свой пароль на новый, выбранный случайным образом;
  • в обучающий ключ записывается новый пароль системы;
  • стираются из памяти все ПДУ, которые были до этого обучены;
  • в память заносятся коды тех ПДУ, которые были обучены в данной процедуре обучения.

Процедура обучения применяется в следующих случаях:

  • активизация противоугонной функции в контроллере (например, в новом автомобиле или замене неисправного контроллера);
  • стирание старых и обучение новых ПДУ при утере;
  • смена пароля системы, если владелец допускает, что пароль его системы мог быть считан (например, при продаже автомобиля от одного владельца другому)
  • обучение ПДУ при замене неисправного иммобилайзера на новый.

Обучать можно только новые ПДУ или те, которые до этого были обучены при помощи обучающего ключа, используемого в данной процедуре обучения. Обучить в свой автомобиль ключ ПДУ с другого автомобиля – невозможно.

Внимание: ввиду важности обучающего ключа не рекомендуется пользоваться им для повседневных поездок, его необходимо хранить в надежном месте.

Перед началом процедуры обучения заправить в автомобиль хотя бы 10л бензина, чтобы не путаться в писках.

Инструкция программирования ключа в Лада Калина, Приора, Гранта и т.д.

  1. Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
  2. Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) все время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
  3. Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала.
    Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит:
    -был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1;
    -иммобилайзер неисправен
  4. Подождать 6 секунд, пока зуммер выдаст еще два звуковых сигнала и выключить зажигание.
  5. Если необходимо обучить второй ПДУ, то следует еще раз выполнить пункты 3…4, используя для включения зажигания второй обучаемый ПДУ. Если нет – продолжить выполнение с пункта 6.
  6. После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст еще два звуковых сигнала.
  7. Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее.
    Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
  8. После подачи зуммером одиночного звукового сигнала, не позднее чем через 3секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание).
    Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
  9. Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд.
    Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться.
    Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.

Замена элемента питания ПДУ

В ПДУ установлен литиевый элемент питания типа CR2032, начальное напряжение питания которого 3 В. Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор загорается короткой вспышкой. Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.

Для этого необходимо выкрутить винт со стороны корпуса, противоположной кнопкам управления, разъединить половинки корпуса, вынуть плату из корпуса, заменить элемент питания на новый, соблюдая полярность; вставить плату в корпус; защелкнуть половинки корпуса и закрутить винт.

Ресинхронизация кодов ПДУ

В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок вне зоны приема сигнала системой превысило 1000, система перестает реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения ПДУ.

Обновление от 01 августа 2013 г.

Ввиду участившихся случаев обращения с утерей обучающего (мастер) ключа автовладельцев Калина, Приора, Гранта, Нива-шевролет, представляем новый вид услуг: прописка рабочих ключей в данные автомобили, без наличия главного ключа!

Обычно в таких случаях, необходимо менять комплект блоков: ЭБУ (электронный блок управления двигателем), блок АПС, блок управления стеклопакетом, замок зажигания в комплекте с личинками дверей и новыми ключами и т.д.

Теперь в нашей компании можно прописать рабочий ключ с кнопками без наличия обучающего ключа, и за дополнительную плату получить новый обучающий (красный) ключ для своего автомобиля. Для этой процедуры нужно приехать на автомобиле и оставить его на время проведения работ. Работы включают в себя демонтаж с автомобиля необходимых блоков (ЭБУ, АПС и т.д.) , программное изменение данных, установка блоков на автомобиль и прописка ключей.
Акцентируем, что подобным образом прописанный ключ будет стоить дороже, чем самостоятельная прописка ПДУ при наличии обучающего ключа, но естественно дешевле, чем покупка и замена комплекта блоков на новые.

Обновление от 05 января 2014 г.

Внимание! появилась возможность изготовления дубликата чипа для автозапуска по рабочему ключу с кнопками ПДУ! Наличие главного или обучающего ключа не требуется. Полученный таким образом чип можно использовать, как и для установки в блок обходчика иммобилайзера для реализации автозапуска, так и для повседневной эксплуатации, запуска двигателя автомобилей Лада Калина, Приора, Нива-Шевроле. Такой дубликат по стоимости превосходит обычный чип, который можно прописать с помощью мастер-ключа, но это настоящий выход в тех случаях, когда главный (обучающий) ключ потерян. Для создания дубликата требуется автомобиль, рабочий ключ с кнопками ПДУ (причем даже не важно, если он будет частично неисправен, например не будут работать кнопки и т.д., главное – чтобы ключ зажигания заводил двигатель). По времени вся процедура копирования занимает 10-15 минут. Обращаться по телефону в контактах.
