Замена передней двери лада гранта

Содержание

Снятие обшивки двери Лада Гранта

Обивка (обшивка, карт) двери снимается в случае ремонта замка двери, стеклоподъемника или динамиков, а также для доработки автомобиля, например, установки дополнительной шумоизоляции. Рассмотрим пошагово, как снять обшивку двери Лада Гранта своими руками.

Замена обшивки передней двери

Потребуется: отключить минусовую клемму аккумулятора, приготовить прямую и крестовую отвертки, а также новые клипсы.

  1. Отвернуть кнопку блокировки замка двери.
  2. Поддеть заглушку винта крепления обивки к двери, используя плоскую отвертку.
  3. Отвернуть винт крестообразной отверткой.

  1. Отвернуть винт в нише подлокотника при помощи крестовой отвертки.
  2. Отвернуть два винта нижнего крепления обивки, используя этот же инструмент.
  3. Снятие обшивки Лада Гранта начинаем с нижнего переднего угла, вставив отвертку между обивкой и металлом двери. Аккуратно преодолеваем сопротивление пистонов.

Продолжаем снимать обивку от двери, двигаясь от угла в обе стороны. Выводим тягу блокировки замка из отверстия обивки.

  1. Отсоединить колодку с проводами от электростеклоподъемника двери, отжав фиксатор.
  2. Отсоединить колодку с проводами проводов от электростеклоподъемника двери переднего пассажира.
  3. Снять обивку передней двери Гранты.

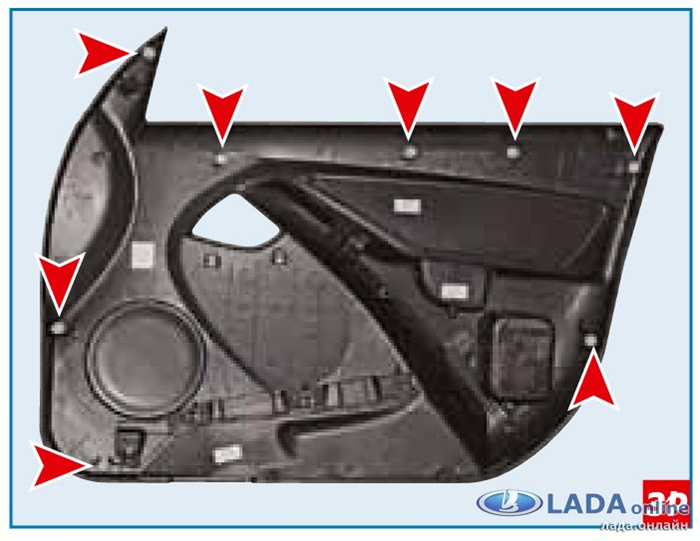

На схеме показано расположение пистонов крепления обивки с ее внутренней стороны.

Установка обивку производится в обратной последовательности.

Замена обшивки задней двери

Потребуется: отключить минусовую клемму аккумулятора, приготовить прямую и крестовую отвертки, а также новые клипсы.

  1. Отвернуть кнопку блокировки замка двери.
  2. Отжать розетку ручки стеклоподъемника, используя плоскую отвертку.
  3. Снять ручку вместе с фиксатором, выдвигая его.

  1. Снять заглушку ручки двери, поддев ее тонкой плоской отверткой.
  2. Отвернуть два винта крепления ручки, используя крестовую отвертку.
  3. Снять ручку двери.

Начинаем снимать обивку двери с нижнего переднего угла, вставив плоскую отвертку между обшивкой и металлом двери. Отводим обивку от двери от угла в стороны, преодолевая сопротивление 10 пистонов. Выводим тягу блокировки замка из отверстия и снимаем обивку задней двери Гранты.

Установка обшивки производим в обратной последовательности.

Видео инструкция по снятию обшивки двери Лада Гранта

Ключевые слова: двери лада гранта

Снятие, установка и регулировка передних дверей на Ладе Гранте. Пошаговая инструкция

Замена передней двери проводится в случае ее механического повреждения, деформации от столкновения и других моментах. Процесс демонтажа не сложный, но требует внимания со стороны ремонтника.

Несоответствие зазоров между проемами приводит к неплотному прилеганию конструкции к кузову. Разгерметизация салона способствует утечке тепла.

Подготовительный этап перед установкой передней двери на Ладу Гранту

Необходимые материалы, инструменты:

  • набор автомобильных ключей, головок, трещотка;
  • ветошь;
  • смазка;
  • отвертки;
  • ключи типа TORX.

Как снять переднюю дверь: пошаговая инструкция

  1. Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности.
  2. Открываем переднюю водительскую сторону, опускаем боковое стекло.

  1. Отвинчиваем три винта – фиксатора обивки в нижней части.
Читать еще:  Каталог автозапчастей лада ларгус

  1. Демонтаж с правой стороны проводим по аналогии.

  1. Выкручиваем солдатик – рычаг блокировки двери.

  1. Отверткой поддеваем пластиковую заглушку.

  1. Дополнительно выкручиваем винт – крепление обивки в средней части дверной карты.

  1. В нише подлокотника выкручиваем саморезы.

  1. Выкручиваем крепление ручки (два самореза).
  2. Вставляем отвертку с плоским наконечником между металлическим корпусом и пластиковой обивкой.

  1. Снимаем обшивку передней двери, выводим карту из посадочного места.
  1. Отключаем колодку с проводами от рычага блокировки замка.

  1. По аналогии отключаем контакты от электропривода стеклоподъемников.
  1. Снимаем обивку.

Водителю на заметку! При демонтаже дверной карты будьте предельно внимательны, так как пластиковые пистоны хрупкие, часто надламываются.

  1. Отверткой поддеваем блок управления стеклоподъемниками, снимаем выключатели.

Приступаем ко второму этапу: демонтаж зеркала бокового вида

  1. Отверткой выкручиваем три винта, фиксирующие каркас зеркала к кузову.

  1. Плоскогубцами извлекаем стопорную скобу.

  1. Снимаем зеркало, выводим шарниры через диагностическое отверстие.

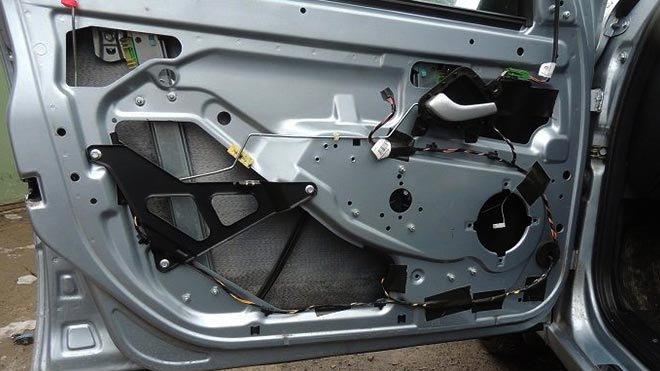

Этап №3: снятие внутренней начинки

  1. Выкручиваем ручку дверей (два винта).
  2. Отвинчиваем три болта-фиксатора, направляющих стеклоподъемник.

  1. Крестообразной отверткой выкручиваем пластиковый корпус панели к металлической основе.
  1. Извлекаем тягу замка двери.

Этап №4: демонтаж стекла. Поднимаем стекло вверх до упора

  1. Головкой на «10» ослабляем фиксаторы направляющих стекла.

  1. Снимаем уплотнитель с внутренней панели.
  2. Подключаем колодку с проводами к контактам, опускаем стекло в нижнее положение.

  1. Выворачиваем угол стекла, выводим его из двери.
  2. После извлечения стекла, выкручиваем три болта направляющих стеклоподъемника.

  1. Разъединяем колодку с проводами электропривода.
  1. Головкой на «10» выкручиваем крепления кронштейна обивки.

  1. Выкручиваем и снимаем ползунки направляющих от моторедуктора к панели двери.

  1. Извлекаем механизм стеклоподъемника в сборе из дверного проема.

Этап №5: снятие дверной ручки

  1. Головкой на «8» выкручиваем болт – фиксатор ручки в торцевой части двери.

  1. Поднимаем пластиковую шторку, выкручиваем гайку крепления ручки снаружи.
  1. Извлекаем замок со штатного места.
  1. Отжимаем пластиковый фиксатор, провернув его против оси.

Этап №6: отсоединение ограничителя

  1. Отворачиваем фиксатор ограничителя, ключ на «13».
  1. Выкручиваем два болта ограничителя непосредственно на кузове двери.
  1. Извлекаем ограничитель через возможности технологического окна.
  1. Отворачиваем гайку крепления колодки с проводами.
  1. Извлекаем корпус разъема для колодки (три пластиковых фиксатора).
  1. Ключом на «13» выкручиваем верхнее и нижнее крепление (петли) двери.

  1. Снимаем конструкцию со штатного места.

На этом разбор передней двери на Ладе Гранте окончен.

Схема передних дверей. Каталожные артикулы деталей

Размеры бокового стекла на Ладе Гранте

Схема проводки передних дверей Лады Гранты

Шумоизоляция передних дверей на Ладе Гранте

Процесс оклейки не сложный.

  • 2 листа Визалиса АЛ, размеры 460х700 мм или более про запас;
  • 1 лист Битопласта, размер 1000х700 мм;
  • полметра гофры для проводки передней двери;
  • обезжириватель;
  • фен или любой другой нагревательный прибор;
  • перчатки;
  • инструменты, отвертки;
  • ветошь.

Алгоритм действий

  1. После того как установили конструкцию (процесс описан выше) обезжириваем поверхность, очищаем от грязи, коррозии.
  2. Параллельно оцениваем состояние виброизоляционной прокладки, оклеиваем новой.
  3. Нарезаем Визалис нужных размеров.
  4. Смазываем смазкой все движущие механизмы, шарниры.
  5. Изолируем все возможные источники звука.
  6. Оклеиваем поверхность обивки вибропоглощающим материалом.
  7. Нагреваем Битопласт, прижимаем к металлической поверхности двери.

При условии соблюдения алгоритма двери будут закрываться глухо, словно в иномарке.

Замена уплотнителей передних дверей на Ладе Гранте

Процесс демонтажа конструкции описан выше, следуем его пунктам. После установки привинчиванием на петли, приступаем к сборке, наполнению внутренности. Вместо изношенных резиновых уплотнителей укладываем новые.
На этом процесс самостоятельной замены окончен.

Регулировка передней двери Лада Гранта

Чаще всего, слышны нарекания на задние двери, но и передние порой захлопываются с трудом. Самостоятельно отрегулировать замок вовсе не сложно. Для этого потребуется:

  • отвертка;
  • набор автоинструментов;
  • смазка;
  • жидкость для удаления ржавчины WD– 40.

Последовательность действий

Изначально проводим визуальную диагностику, оцениваем фактические зазоры между водостоком, верхней кромкой. Идеальные параметры 2 – 3 мм. Если изменения не соответствуют — откорректируйте зазоры.

Если зазор больше рекомендуемого, то откройте дверь, опустите стекло, слегка надавите на верхнюю часть каркаса. Повторите закрытие. Если улучшений нет, тогда отпускаем крепление защелки, подбираем наиболее оптимальный вариант.

Иногда бывает так, что настройка возможна только при помощи петель. Для этого отпускаем крепление верхней и нижней петли (ключ на «13»), выводим зазоры строго в соответствии с рекомендациями.

Читать еще:  Как запрограммировать ключ лада калина

Водителю на заметку. Стук двери при закрытии — опускаем петлю вниз, глухой удар — поднимаем петлю вверх.

Для удобства и корректности выставления зазоров используем деревянные вставки-ограничители, толщиной 2 – 3 мм по периметру конструкции.

Особенности замены внутренней и наружной ручки двери в Лада Гранта

Переднеприводная комплектация Лада Гранта производится Волжским автозаводом с 2011 года. Модель пришла на смену классической линейке Лада Самара и Калина в кузове седан. Автомобиль относится к классу бюджетных, пользуется популярностью у отечественных автомобилистов.

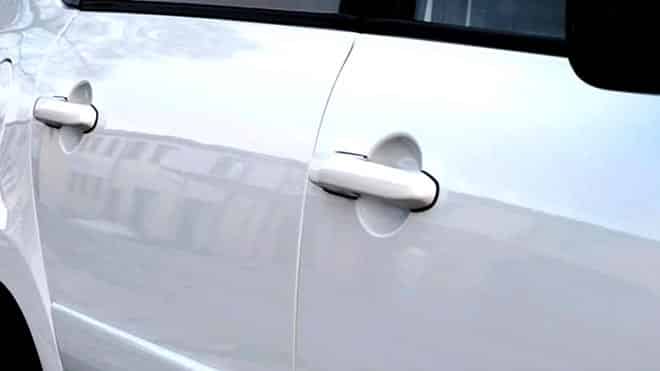

Наружная ручка двери Гранта не относится к числу частых расходников. Проблемы с заклиниванием механизма открывания-закрывания наблюдаются у 30% автомобилей, возраст которых больше 5 лет.

Причины неисправности

Если сравнивать частоту поломок, то ручка задней двери Лада Гранта выходит из строя в два раза реже, чем аналогичная деталь на передних дверях. Основные причины поломки:

  1. Износ рычага. Через 3–4 года эксплуатации запчасть изнашивается, лакокрасочное покрытие трескается, царапается, портится внешний вид автомобиля.
  2. Механический дефект внутренней или внешней накладки. Причиной этого может быть небрежное обращение или неаккуратное вождение.
  3. Некачественный материал изготовления. Проблема встречается в тех случаях, когда владелец автомобиля в целях экономии приобретает не сертифицированное изделие неизвестного производителя для замены оригинальной детали. В результате рычаг ломается или деформируется через несколько месяцев.
  4. Поломка личинки замка открывания.

Владельцы модели Лада Гранта седан 2018 года предпочитают проводить тюнинг автомобиля и менять штатные запчасти на реплики сразу после покупки ТС. Заводская недоработка приводит к тому, что штатная деталь начинает болтаться и плохо открывается через несколько недель.

Выбор внутренней и наружной детали

Выбирая наружные и внутренние элементы кузова, необходимо проверять продукцию на соответствие каталожным номерам в официальных представительствах или магазинах ВАЗ. Запчасти на Лада Гранта имеют массу подделок на рынке, такие детали быстро ломаются и выходят из строя.

Кроме штатных заводских ВАЗовских рычагов в продаже можно встретить современную модель евро ручки. Они очень удобны для естественного хвата, материал изготовления имитирует шагрень.

Два российских завода – «Тюн-авто» (г.Тольятти) и «Рысь» (г. Санкт-Петербург) начали производить евро ручки для автомобилей ВАЗ, в т. ч. для Лады Гранта. Запчасти надежные, устанавливаются в штатные места без дополнительных доработок и имеют разный дизайн. Стоимость модернизированных евро ручек составляет до 1500 руб. за комплект. Каталожные номера на оригинальные комплектующие от производителя ДААЗ:

  1. 2190-6105181 ― ручка ВАЗ-2190 двери Гранта передняя внутренняя левая.
  2. 2190-6105180 ― передняя внутренняя правая.
  3. 1118-6105150, артикулы доп.: 11180610515000 ― ВАЗ-1190 наружная передняя правая.
  4. 1118-6105151, артикулы доп.: 11180610515100 ― наружная передняя левая.

Дверные ручки, как и запорные механизмы на Лада Гранта, взаимозаменяемы с базовой версией Лада Калина.

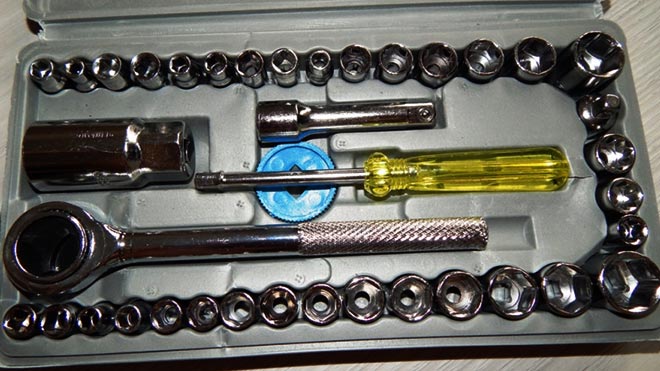

Инструменты и расходные материалы

Переустановку, ремонт детали можно сделать в гараже, для работы потребуется следующий инструмент и расходный материал:

  • Набор автомобильных ключей.
  • Комплект головок, трещеток и воротков.
  • Набор специальных инструментов из пластика.
  • Линейка для открывания двери автомобиля Лада Гранта.
  • Отвертки с крестообразным и плоским наконечником.
  • Смазка антикоррозийная WD-40.
  • Смазка Литол.
  • Ветошь.

Работы не требуют специального навыка, водителю достаточно аккуратно проводить демонтаж и установку новых деталей по нашей инструкции.

Процесс замены внутреннего рычага двери

Внутреннюю ручку придется снимать не только в том случае, если поломалась деталь. Демонтаж необходим при замене обшивки, установке дополнительной шумоизоляции, при ремонте стеклоподъемника. Чтобы полностью заменить внешнюю облицовку ручки и внутренний рабочий механизм, потребуется снимать обшивку с двери. Порядок замены детали по шагам:

  1. Отсоединить минусовые клеммы от аккумулятора.
  2. Отвернуть 3 винта-фиксатора обшивки, расположенных в нижней части.
  3. Снять пластиковую заглушку, поддев ее отверткой.
  4. Отвернуть винт, расположенный в средней части обшивки двери.
  5. Убрать саморезы, расположенные в нише подлокотника, и два, которые удерживают крепеж рукоятки.
  6. Вставить отвертку с плоским наконечником, обмотанным тряпкой или пластиковым клином из специального набора инструментов между обшивкой, металлическим каркасом двери.
  7. Аккуратно оттягивая отвертку или клин, отстегнуть все клипсы, фиксирующие обшивку.
  8. Немного отвести панель от каркаса и разъединить колодку с проводами от рычага блокировки замка. Отсоединить провода электропривода стеклоподъемников.
  9. Снять обшивку двери.
  10. С помощью крестовой отвертки отвернуть винт крепления основания к внутренней панели двери, вытащить загнутый конец тяги из отверстия рычага внутренней ручки.
  11. Снять внутреннюю ручку.
Читать еще:  Ручка двери лада гранта

Установить новую ручку можно в обратной последовательности, учитывая при этом, что передняя лапка основания детали должна зайти за край технологического отверстия во внутренней панели.

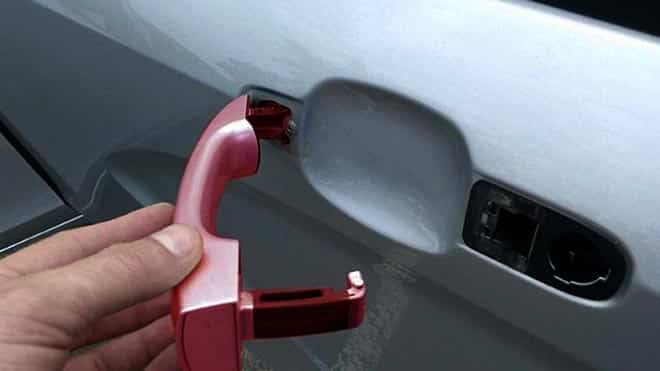

Процесс замены наружной ручки

Наружная ручка двери автомобиля Лада Гранта снимается не только для замены, но и в случае, если требуется провести ремонт личинки замка, смазать или откорректировать работу запирающего механизма. Порядок выполнения работ по шагам:

  1. Открыть переднюю дверь.
  2. Демонтировать обшивку.

При работах, связанных с переустановкой элементов обшивки, рекомендуется приобрести дополнительные клипсы, стоимость одного фиксатора до 3 руб. В процессе ремонта крепежи могут

сломаться, детали относятся к ширпотребу, имеют плохой фиксирующий зажим или жесткую юбку.

  • С помощью отвертки открутить три винта, которые крепят каркас зеркала к кузову автомобиля.
  • Извлечь стопорную скобу с помощью плоскогубцев.
  • Снять зеркало, вывести шарниры через диагностическое отверстие.
  • Отвернуть болт, который крепит наружную ручку к торцевой части двери. Для этого необходимо использовать головку на 8. Если саморез тугой или закисленный от ржавчины, рекомендуется побрызгать на крепежи антикоррозийной смазкой.
  • Отвернуть болт, удерживающий рычаг. Он находится во внутреннем тоннеле.
  • Отсоединить тяги от замка с помощью отвертки.
  • Продвигая вперед по ходу движения, слегка покачивая, снять наружную ручку.
  • Все работы с механизмами замков, демонтажем ручек снаружи, внутри, переустановкой обшивок проводятся только при отключенном аккумуляторе.

    Ремкомплект

    Ремкомплекты на автомобиль Лада Гранта имеют следующие артикулы и цены:

    • задняя правая ДААЗ – 1118-6205150, цена – 450 руб.
    • задняя левая ДААЗ – 1118-6205151, цена – 450 руб.
    • передняя левая ДААЗ – 1118-6105151, цена – 505 руб.
    • передняя правая ДААЗ – 1118-6105150, цена – 505 руб.
    • задняя левая LADA – 2190-6205181, цена – 145 руб.
    • задняя правая LADA – 2190-6205180, цена – 145 руб.

    Кроме оригинальных ремкомлектов можно использовать запчасти с аналогичных моделей линейки ВАЗ, колпаки, рычаги, крепежи, фиксаторы, тяги, личинки замков.

    Снятие обшивки двери Лада Гранта

    Обивка (обшивка, карт) двери снимается в случае ремонта замка двери, стеклоподъемника или динамиков, а также для доработки автомобиля, например, установки дополнительной шумоизоляции. Рассмотрим пошагово, как снять обшивку двери Лада Гранта своими руками.

    Замена обшивки передней двери

    Потребуется: отключить минусовую клемму аккумулятора, приготовить прямую и крестовую отвертки, а также новые клипсы.

    1. Отвернуть кнопку блокировки замка двери.
    2. Поддеть заглушку винта крепления обивки к двери, используя плоскую отвертку.
    3. Отвернуть винт крестообразной отверткой.

    1. Отвернуть винт в нише подлокотника при помощи крестовой отвертки.
    2. Отвернуть два винта нижнего крепления обивки, используя этот же инструмент.
    3. Снятие обшивки Лада Гранта начинаем с нижнего переднего угла, вставив отвертку между обивкой и металлом двери. Аккуратно преодолеваем сопротивление пистонов.

    Продолжаем снимать обивку от двери, двигаясь от угла в обе стороны. Выводим тягу блокировки замка из отверстия обивки.

    1. Отсоединить колодку с проводами от электростеклоподъемника двери, отжав фиксатор.
    2. Отсоединить колодку с проводами проводов от электростеклоподъемника двери переднего пассажира.
    3. Снять обивку передней двери Гранты.

    На схеме показано расположение пистонов крепления обивки с ее внутренней стороны.

    Установка обивку производится в обратной последовательности.

    Замена обшивки задней двери

    Потребуется: отключить минусовую клемму аккумулятора, приготовить прямую и крестовую отвертки, а также новые клипсы.

    1. Отвернуть кнопку блокировки замка двери.
    2. Отжать розетку ручки стеклоподъемника, используя плоскую отвертку.
    3. Снять ручку вместе с фиксатором, выдвигая его.

    1. Снять заглушку ручки двери, поддев ее тонкой плоской отверткой.
    2. Отвернуть два винта крепления ручки, используя крестовую отвертку.
    3. Снять ручку двери.

    Начинаем снимать обивку двери с нижнего переднего угла, вставив плоскую отвертку между обшивкой и металлом двери. Отводим обивку от двери от угла в стороны, преодолевая сопротивление 10 пистонов. Выводим тягу блокировки замка из отверстия и снимаем обивку задней двери Гранты.

    Установка обшивки производим в обратной последовательности.

    Видео инструкция по снятию обшивки двери Лада Гранта

    Ключевые слова: двери лада гранта

    Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
