Штат для лада гранта

Какой бортовой компьютер выбрать для Гранты?

После покупки автомобиля Лада Гранта, многие автовладельцы сталкиваются с такой проблемой, как невозможность определения температуры двигателя, точнее — охлаждающей жидкости. Конечно, на некоторых современных иномарках уже давно нет такого указателя, а присутствует лишь контрольная лампа, которая загорается при критической температуре двигателя. Но для владельцев отечественных автомобилей довольно сложно привыкнуть к отсутствию такого датчика на щитке приборов.

Самым лучшим вариантом решения этой проблемы будет установка бортового компьютера, который будет вам показывать не только температуру двигателя, но и кучу других, не менее важных параметров и характеристик вашего автомобиля. Но какой БК выбрать для Лады Гранты, ведь она появилась совсем недавно и не так уж много моделей подойдут к этому автомобилю? Ниже будет приведен небольшой перечень компаний производителей, которые выпускают такого рода электронику и из чего придется выбирать.

  • Мультитроникс — стоимость от 1750 рублей. Но стоит отметить тот факт, что по всей вероятности эта фирма не производит БК специально для конкретной модели Автоваза. При ознакомлении с описанием на сайте производителя, так и не нашлось фактов, которые бы говорили об установке этого компьютера не то что на Гранту, но даже на более старые авто, такие как Калина или Приора. Получается, что этот БК универсальный и находить место для установки придется самому, как говорится, допиливать все своими руками.
  • Орион — этот производитель занимается не только выпуском компьютеров, но и другой электроники для автомобилей, начиная от зарядных устройств и заканчивая видеорегистраторами. Опять же, большим недостатком является универсальность для множества моделей авто, а конкретно для Гранты не выпускают.
  • «Штат» — компания, которая занимается конкретно разработкой бортовых компьютеров для отечественных автомобилей. И если у остальных производителей есть в модельном ряде только универсальные приборы, то Штат предоставляет на выбор бортовые компьютеры конкретно для каждой модели авто, и Гранта не исключение.

А теперь вопрос? Какой БК вы выберите для своей Гранты: универсальный или который был специально разработан для этого автомобиля? Думаю, вопрос риторический! Более того, стоит отметить, что компания находится в г. Тольятти, и все свои разработки испытывает и тестирует на всех моделях отечественного автопрома.

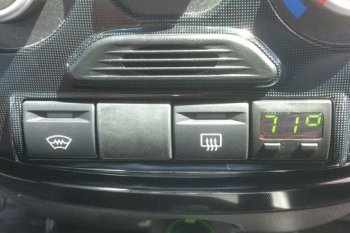

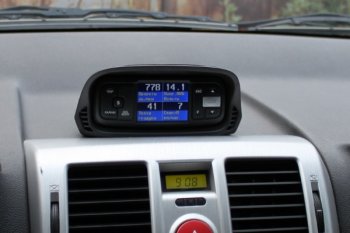

Что касается дизайна и места установки, то взять, к примеру, самую простую модель для Гранты — это Штат X1 Гранта, он легко помещается в месте для дополнительных кнопок и переключателей панели приборов. Вот наглядный пример такого расположения:

Этот многофункциональный БК может показывать не только температуру двигателя Гранты, которую все так хотят видеть перед глазами, но и множество других полезных функций, так как:

  • Средний и мгновенный расход топлива
  • Коды ошибок системы управления двигателем
  • Маршрутные показания, такие как пробег, остаток топлива, средняя скорость и т.п..
  • режим «форсаж» — сброс всех настроек ЭБУ на заводские
  • «тропик» — возможность самостоятельно установить температуру срабатывания вентилятора охлаждения радиатора
  • плазмер — очень полезная штука в зимние периоды, для так называемого прогрева свечей зажигания
  • и еще кучу разной полезной информации о состоянии вашего автомобиля

С таким обширным списком параметров и характеристик, Штат X-1 Гранта можно купить по цене всего лишь 950 рублей. Естественно, у вышеперечисленных конкурентов нет ни малейших шансов победить в этом сравнении.

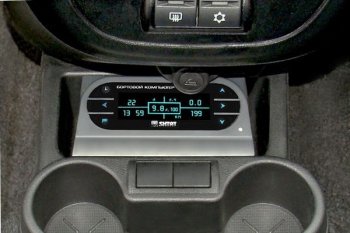

Конечно, если вы хотите бортовой компьютер для своей Гранты с полноценным дисплеем и более удобным управлением, то можно посмотреть варианты посерьезнее и , разумеется, подороже. К примеру, Штат Unicomp 620 Калина-Гранта:

Как видите, этот БК подходит как на Калину, так и на Гранту, и стоить будет это удовольствие уже в районе 2700 рублей. Но опять же, за эту цену это лучший вариант, который можно купить сегодня. Из личной практики эксплуатации с БК Штат, можно отметить, что приходилось несколько раз видеть на дисплее код ошибки, и одним нажатием кнопки БК ее расшифровывает и указывает на неисправность. То есть, необходимость обращения на диагностику отпадает, так как все неисправности в системе ЭСУД Штат определяет на 100 %. Грубо говоря, купив один раз подобный комп, он окупится сразу же при первой неисправности одного из датчиков, так как вы будете знать, который из них полетел и не будете отдавать немалые деньги за диагностику.

Читать еще:  Как поменять сцепление на лада гранта

Выбираем лучший бортовой компьютер Лада Гранта, Калина, Приора

Современные автомобили трудно представить без функционального бортового компьютера (БК). На Лада Калина 2 и Лада Гранта есть штатный бортовой компьютер, который встроен в комбинацию приборов, но его функции на столько скудные, что владельцы устанавливают альтернативный БК практически сразу после покупки автомобиля. Мы решили выяснить, а какой БК для Лада Гранта/Лада Калина или Лада Приора популярнее и практичней..

Все бортовые компьютеры в зависимости от места установки можно разделить на 6 категорий:

Например, ШТАТ Х1.

Цена: около 1000 рублей.

Например, ШТАТ UniComp 620, ШТАТ 219.

Цена: 2000-4000 рублей.

Например, Multitronics RC-700, Multitronics RI-500, Gamma GF 270/271.

Цена: 5000-8000 рублей.

Например, Multitronics VC730/731, Multitronics VG1031.

Цена: 5000-6000 рублей.

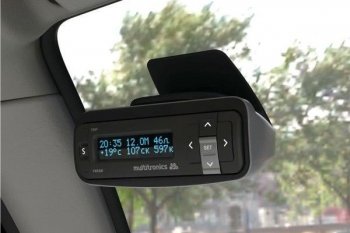

Например, Multitronics TC 740/750, Multitronics TC 50.

Цена: 5000-7000 рублей.

Например, Ferrum GF 617, GF 851, GF 651 и т.д.

Цена: 10000-17000 рублей.

Все БК, за исключением ШТАТ Х1, имеют широкий список функций, которые устроят любого, даже самого прихотливого водителя. БК ШТАТ Х1 имеет не такие большие возможности, но содержит все необходимые функции, которые должен иметь бортовой компьютер. Кроме этого он обыгрывает всех по стоимости.

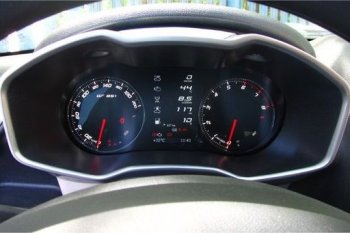

Самыми дорогими БК считаются многофункциональные комбинации приборов от Ferrum, и это понятно, ведь кроме функций БК вы получаете стильную панель приборов. Остальные бортовые компьютеры занимают среднюю ценовую нишу, совмещая в себе большой функционал и удобное использование.

По статистике самым популярным бортовым компьютером для Лада Гранта, Лада Калина и Лада Приора считается ШТАТ Х1. Связано это с тем, что БК имеет:

  1. самую низкую стоимость
  2. самые необходимые функции
  3. установку в штатное место и простое подключение

Менее популярными считаются БК средней ценовой категории. А к редкому выбору можно отнести функциональные комбинации приборов. Купить БК можно, например, тут.

Напомним, если ваш БК не расшифровывает ошибки двигателя, а показывает только номер ошибки, воспользуйтесь списком кодов ошибок. А какой БК посоветуете вы для будущих владельцев автомобилей Лада Гранта/Калина/Приора?

Установка БК штат Granta х1 на автомобиль

Установка бортового компьютера позволяет отслеживать проблемы в работе внутренних систем авто. Самая популярная модель устройства ШТАТ GRANTA х1 уже используется многими автомобилистами.

Владельцы отмечают простоту использования прибора и его высокое качество. Включает он 30 полезных функций, управление которыми производится при помощи двух кнопок.

Чем примечателен бортовой компьютер ШТАТ X1 Granta и чем полезна его установка?

Стоимость БК ШТАТ X1 Гранта составляет в пределах 1000-1500 рублей. Приобрести его сможет любой владелец отечественного авто, желающий следить за состоянием двигателя и других систем транспорта. Купить прибор можно у официальных дилеров или в частных автомагазинах. Установка занимает буквально 20-30 минут.

Монтаж прибора позволяет получить некоторые функции по включению дополнительного оборудования, получению информации по работе систем авто. Рекомендуется купить БК ШТАТ X1 Гранта для своевременной регулировки и ремонта транспорта при выявлении ошибок.

Бортовой компьютер включает пару кнопок и яркий дисплей, позволяющий ознакомиться с кодами выявленных ошибок.

Особенностью устройства является наличие удобных функций “Тропик” и “Плазмер”. Первая отвечает за включение вентилятора для создания оптимальных условий поездки. Второй помогает просушить и прогреть свечи. Удобный и понятный бортовой компьютер ШТАТ X1 Лада Гранта ВАЗ 2190 отлично вписывается в интерьер салона и практично его дополняет.

На какие ошибки может указывать БК ШТАТ Гранта X1 при эксплуатации?

В инструкции к прибору имеется таблица ошибок и их расшифровка. Например, сочетание P0717 указывает на проблемы в количестве оборотов турбины, а P0712 сигнализирует о низкой температуре масла.

В удобном и практичном ШТАТ X1 Гранта коды ошибок передаются от основных контроллеров. Они относятся и к работе двигателя, и к работе АКПП, дополнительных систем управления и механизмам.

Читать еще:  Замена помпы лада гранта видео

Правильная установка ШТАТ X1 Гранта позволяет выгодно оснастить транспорт и обезопасить его от неожиданных поломок в дороге. Проводить монтаж можно в специализированной мастерской. Но даже новичок-водитель сможет выполнить работу быстро и аккуратно. Специализированных приспособлений для монтажа не потребуется.

Как производится установка БК ШТАТ X1 на Гранту своими руками?

Простота подключения ШТАТ Granta X1 G позволяет провести работу в собственном гараже. Для ее выполнения владельцу понадобится только сам монтируемый прибор и провода. Все необходимое входит в комплект устройства. Поэтому после покупки устройства можно сразу приступит к монтажу по следующей инструкции:

1. Извлекается заглушка кнопок передней панели.

2. Провод компьютера подключается к диагностическому разъему, расположенному под бардачком справа.

3. Подключенные провода выводятся через отверстие от заглушки.

4. Блок компьютера подключается к проводам и устанавливается в отверстие.

5. Провода подключения убираются под пластик.

Каждый водитель сможет провести указанную работу. Для устройства ШТАТ X1 Гранта установка требует минимум знаний по обустройству транспорта. Поэтому выполнить его сможет даже новоиспеченный владелец Гранты.

Самостоятельный монтаж не требует лишних денежных затрат и может выполняться в любое удобное для исполнителя время. Проверка работы прибора проводится сразу же после установки.

Чтобы бортовой компьютер действительно был полезен, стоит внимательно прочитать прилагаемое описание. Следует постоянно возить с собой список кодов и их расшифровку для моментального определения проблем и их решения.

Прилагаемая к ШТАТ X1 Granta инструкция позволит всегда быть в курсе выявленных ошибок. Большинство из них решаются в мастерской, путем диагностики систем и проведения их ремонта.

Устанавливаем бортовой компьютер ШТАТ Х1-G на Лада Гранта: три способа

Самый «простой» бортовой компьютер для Лады Гранты – это БК ШТАТ X1-G. Он совместим с блоками ИТЭЛМА М74, М75, а также с BOSCH ME17.9.7. Подключение выполняют к разъёму OBD, который находится в салоне. Дополнительное питание подводить не требуется. Мы рассмотрим, как выполнить монтаж, а также как обновить прошивку. Обновлять её иногда нужно сразу, чтобы получить совместимость с новым авто. Поэтому читайте обзор внимательно.

Все функции БК ШТАТ на одном видео.

Два метода установки бортового компьютера

На Ладу Гранту установка бортового компьютера ШТАТ выполняется двумя способами. В первом случае БК закрепляют на центральной панели, во втором – на облицовке тоннеля пола. Корпус БК устанавливают вместо заглушки (см. фото).

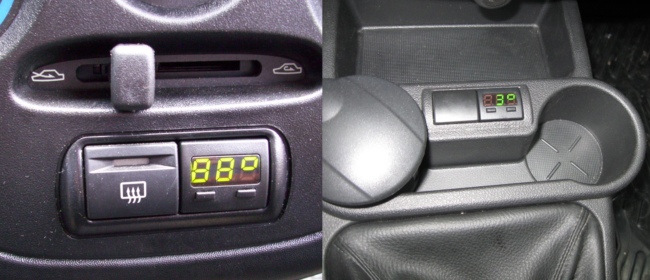

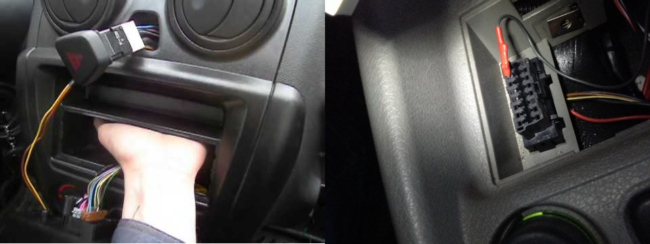

Торпедо и тоннель, два варианта

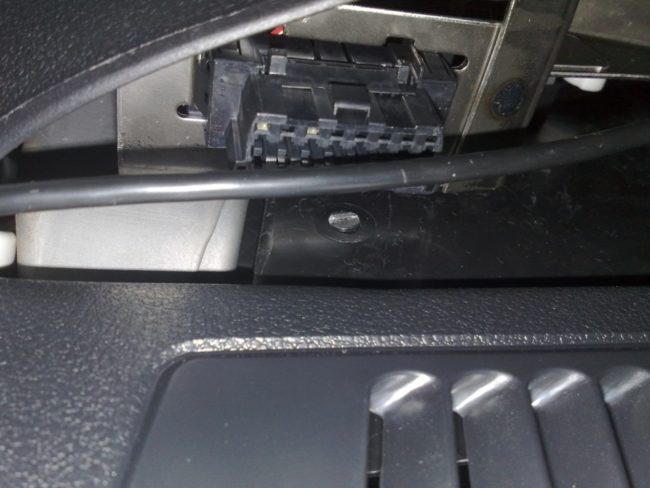

Жгут проводов, который идёт в комплекте, должен соединять разъём OBD (см. фото) с разъёмом компьютера. Сначала найдите нужный разъём, затем отключите АКБ.

Что находится над тоннелем справа

Для выполнения последнего действия понадобится ключ «на 10». Отключать надо только клемму «минус».

Перед монтажом

Сначала проверим, включается ли наш БК и совместим ли он с машиной. Выполняем стандартное подключение, а затем подсоединяем АКБ. Бортовой компьютер на Ладе Гранте покажет версию прошивки.

Здесь – версия «027»

Заметим, что время отображения версии ограничено двумя секундами.

В «новых» прошивках («019» и новее) узнать версию ПО можно так: жмём правую кнопку БК, «перелистываем» все функции, доходим до надписи «dro», жмём кнопку длительно.

Смысл в том, что «старые» версии не совместимы с новым оборудованием: прошивка «026» не подходит для 27-го мотора и т.д. Проверьте работоспособность: выберите «функцию 2» (градусы Цельсия), дождитесь появления показаний. Обычно при несовместимости отображается «минус 40».

Компьютер в тоннеле

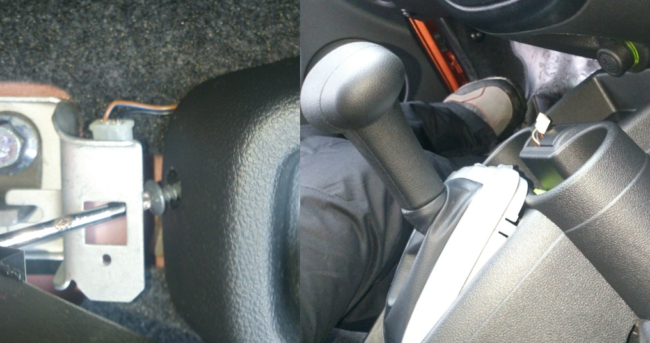

Чтобы смонтировать БК в тоннель, отверните два винта, расположенных на обшивке справа. Ещё нужно будет снять кожух рычага.

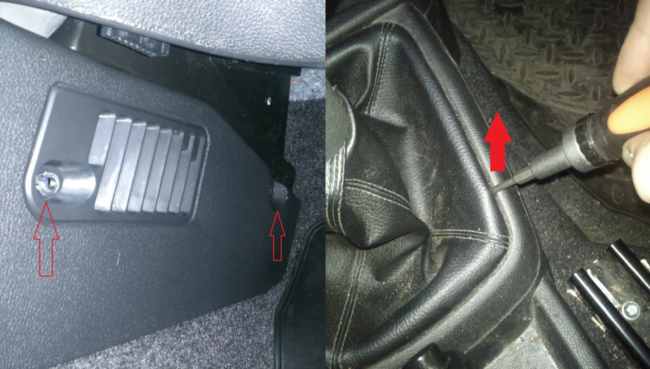

Кожух снимают при помощи отвёртки

В варианте с АКП требуется больше действий. Здесь нужно отвернуть по два винта справа и слева, а затем снимают накладку ручника (3 винта). Когда она снята, откручивают винт, удерживающий концевик. И затем через отверстие концевика выкручивают винт на обшивке.

Всё готово к монтажу БК

Читать еще:  Лада гранта блок предохранителей где находится

Когда ниша рычага открыта, можно дотянуться до заглушки, заменяющей собой кнопку. Заглушка легко демонтируется.

Из отверстия кнопки к углу обшивки протягивают проволоку. К проволоке привязывают провода и вытягивают их наружу. Клеммник должен выходить из отверстия на 2-3 см. Выполните все подключения: компьютер – к «белому» клеммнику, а «чёрный» клеммник – к разъёму OBD.

На последнем шаге в нишу устанавливают модуль БК. Но сначала нужно закрепить обшивку. Мы рассмотрели, как установить бортовой компьютер на Ладу Гранту с любой «коробкой».

Установка бортового компьютера на «торпеду»

Для установки БК на торпедо не нужно ничего откручивать. Просто демонтируем заглушку и дотягиваем до угла тоннеля проволоку. Затем к проволоке привязывают жгут, ну и т.д.

Проводной жгут идёт под торпедо

Все действия иллюстрируются на фото.

Тем, кто не справится с задачей, рекомендуем поступить так: надо открыть бардачок, освободить его полностью, а затем отщёлкнуть два ограничителя на задней стенке. Дальше вся конструкция «открывается», и через появившуюся прорезь до заглушек дотягиваются рукой.

При подключении жгута, предусмотренного в комплекте, ошибиться почти невозможно – все разъёмы сделаны несимметричными. Жаль, что проводку нельзя скрыть полностью.

Пара проводов осталась заметной

Альтернативный вариант установки на Лада Гранта

Знайте, что бортовой компьютер на Ладу Гранту можно установить нестандартным способом. Смысл в том, чтобы «спрятать» провода.

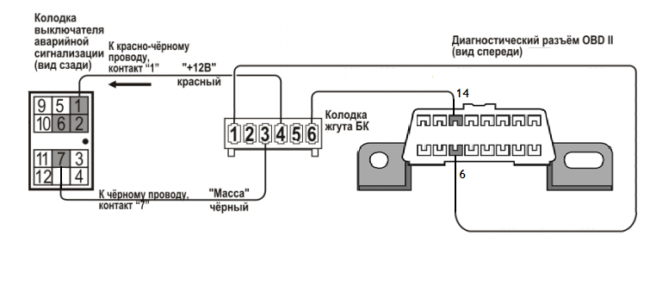

Вторая схема подключения

Реализуем схему, показанную на фото. Питание и «массу» возьмём с кнопки аварийки, а всё остальное пусть будет стандартным. Подключайтесь к проводам кнопки и для этого используйте Т-коннекторы – они выдерживают ток 100-200 мА (что и требуется).

Итак, нам пришлось снять кнопку аварийной сигнализации и подключиться к двум проводам. Затем мы протягиваем кабель к разъёму OBD и используем клеммы из комплекта.

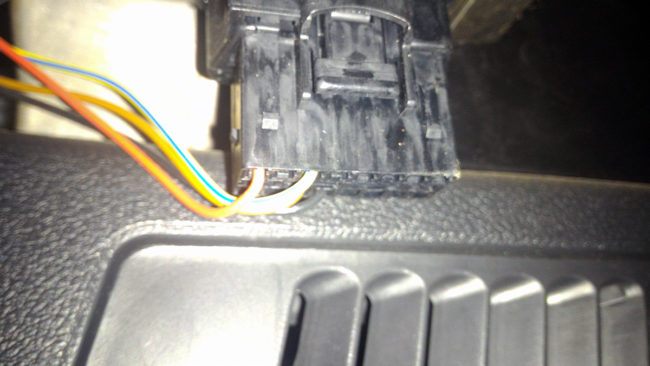

Провода будут незаметны

Штатный разъём (клеммник) пришлось разобрать. Зато, как здорово теперь всё выглядит!

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

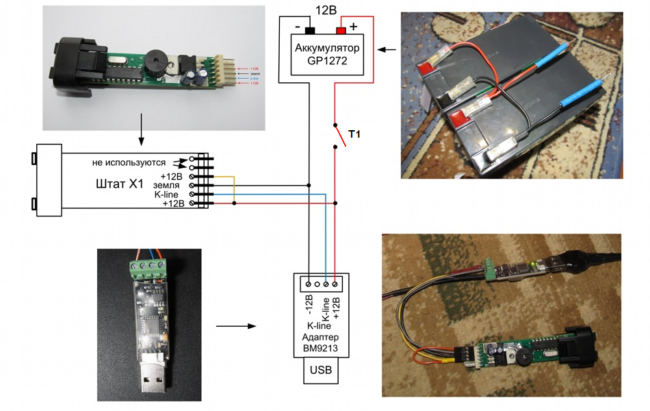

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

  1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
  2. Выбирают номер COM-порта (кнопка «Порт»);
  3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

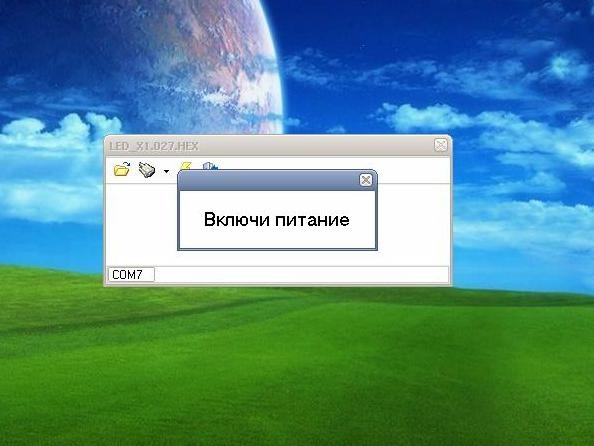

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

  1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
  2. Откройте вкладку «Drivers»;
  3. Перейдите к закладке «VCP Drivers»;
  4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Об энергопотреблении

БК ШТАТ модели X1 G потребляет 0,015 Ампер, если действует режим ожидания. В остальное время ток может дойти до 200 мА. На практике трудно получить значение, превышающее 170-180 мА. Для сравнения:

  • Хорошая (дорогостоящая) сигналка, режим ожидания – 10-15 мА;
  • Обычная сигналка с брелоком – 25 мА;
  • Сигнализация в режиме «Снято с охраны» – 100-300 мА.

В общем, наш БК – довольно «прожорливый», но не настолько, как сигнализация.
