Ваз 2114 замена маслосъемных колпачков видео

Замена маслосъемных колпачков ваз 2114, автор Сергей Тарасов

Приветствую, автолюбитель ВАЗ! Сегодня Сергей Тарасов показывает поэтапный процесс замены маслосъемных колпачков ваз 2114 на моторах переднеприводного семейства.

Диагнозом отказа колпачков послужила ситуация при утреннем запуске автомобиля, в нашем случае, это ваз 2114. После ночной стоянки при запуске двигателя из выхлопной трубы идёт синий дым, дымление наблюдается до прогрева двигателя.

Дополнительно о неисправности сальников клапанов «говорит» наличие масла на резьбе свечей зажигания, а также увеличенный расход моторного масла.

В этом случае при визуальном осмотре было обнаружено масло на крышке ремня ГРМ. Случай этот уже не первый и сразу была проведена ревизия датчика давления масла. Датчик расположен слева вверху над крышкой ремня, если смотреть на привод ремня со стороны правого крыла автомобиля.

Дело в том, что со временем у датчика «выдавливает» сердцевину в результате масло начинает выходить наружу, попадая как на крышку, так и сам зубчатый ремень ГРМ. Эта неприятность чревата тем, что замасленный ремень может «перескочить» на зубчатых шестернях и произойдёт встреча клапанов с днищами поршней. Как следствие потребуется дорогостоящий ремонт головки блока с заменой клапанов, сальников клапанов и иногда направляющих клапанов, в зависимости от ситуации.

В нашем примере Сергей Тарасов владелец ВАЗ 2114 потратил на производство этой работы порядка 500 рублей, чтобы выполнить ремонт авто своими руками.

Для сравнения – замена сальников клапанов в автосервисе обходится примерно в 1000 рублей.

Для этого было приобретено:

• Рассухариватель клапанов – 200 рублей;

• Съёмник сальников клапанов – 200 рублей;

• Маслосъемные колпачки – 100 рублей.

Перед началом работы по замене маслосъемных колпачков, если двигатель горячий, необходимо дать время для того, чтобы он остыл. Например, в данном видеосюжете был применён вентилятор, для более быстрого процесса остывания мотора.

Автор видео Сергей Тарасов

Как уже было сказано выше, требуется замена датчика давления масла, что и будет сделано в первую очередь. Состояние температуры двигателя в этом случае не критично.

Ещё несколько слов о состоянии датчика давления. При снятии защитного чехла на проводе датчика, внутри чехла находится масло, что ещё раз подтверждает версию о выходе его из строя и необходимости замены.

Для замены необходимо иметь датчик с ключом Х22. Откручиваем старый и устанавливаем новый датчик. Предварительно очистив защитный чехол от следов масла, ставим на место клемму.

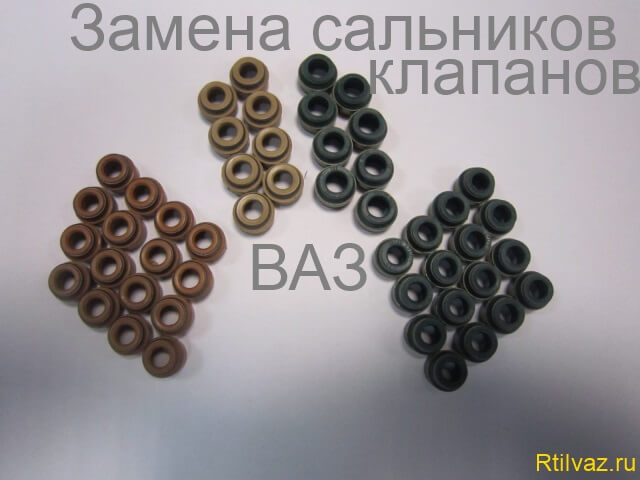

Замена сальников клапанов «маслаков»

Далее приступаем к процессу непосредственной замены сальников клапанов.

• Перед снятием крышки клапанов отдаются шланги и кронштейн привода дроссельной заслонки (сняв кронштейн болты его крепления лучше завернуть обратно, чтобы они не затерялись в процессе работы);

• Отдаются две гайки крепления крышки, и крышка снимается (действуем аккуратно, чтобы не повредить резиновую прокладку «лапшу», если её не менять);

• Выкручиваются все свечи зажигания;

• Снимается крышка ремня и сам ремень ГРМ (в этом примере ремень частично изношен по краю и требуется его замена), предварительно выставив двигатель по заводским меткам. Для снятия ремня ослабляется крепление натяжного ролика, фиксируется шестерня распредвала (хорошо видно см. видео) и откручивается;

• Отдаётся крепёж крышек распредвала (начиная от середины), а также задняя торцевая крышка и вал снимается;

• С помощью медицинского шприца или груши откачиваем масло с углублений в головке блока в районе стаканов толкателей;

• Снимаются стаканы толкателей и складываются по порядку их снятия. Это важно! Так как в каждом стакане установлена регулировочная шайба, по которой выставлен зазор для соответствующего клапана их -нельзя путать местами!

Затем устанавливается планка под рассухариватель и можно приступать к снятию пружин. В помощь понадобится медицинский пинцет, лучше с тонкими ножками, как более удобный в работе.

Предварительно под клапан, на котором производится рассухаривание, устанавливается упор через свечное отверстие под тарелку клапана. Упор можно изготовить из стального прутка диаметром примерно 5-7 мм, который загибается на конце в виде плавной дуги.

Надавив на тарелку пружины, утапливаем её и открываются сухари, которые удерживают пружины на клапане. Сухари подцепляются пинцетом и вынимаются. После снятия сухарей вынимаются обе пружины (наружная и внутренняя). Затем можно приступать к снятию сальников клапанов.

Для этого пользуемся цанговым съёмником, стараясь держать его вертикально без перекосов, так как велика вероятность подлома верхней части направляющей втулки клапана, изготовленной из хрупкой металлокерамики. При сломе направляющей придётся снимать головку блока со всеми вытекающими…

Перед установкой новых маслосъемных колпачков на ВАЗ 2114 необходимо на стержень клапана надеть пластиковую гильзу, который идёт в наборе с колпачками. Гильза предохраняет рабочую кромку сальника от повреждения, при его посадке на клапан о проточки под сухари.

Сальник надевается от усилия руки на головку направляющей втулки и досаживается лёгкими ударами через специальную оправку до металлического стука (металл в металл), «подсказывающего» что сальник, сел на свое место. Можно проследить посадку визуально, главное надо действовать без фанатизма и все получится.

Заменив сальники на первом цилиндре, ставятся на место по порядку снятые стаканы толкателей, пружины, тарелки и сухари и клапана засухариваются опять же с применением рассухаривателя.

После установки сухарей нужно лёгким ударом молотка по торцу клапана посадить сухари на место, плюс — это гарантия того, что сухари сидят точно в проточках и не раскроются в процессе работы двигателя.

Далее операция повторяется с клапанами 4-то цилиндра. Затем вращением коленвала подводятся вверх поршня 2 и 3-то цилиндров, где в таком же порядке производится замена маслосъемных колпачков.

После замены колпачков метка (в виде риски) на маховике подводится под треугольный вырез (смотрим через лючок на кожухе сцепления). Затем все собирается в обратном порядке. Распредвал также устанавливается по метке, ставится на место ремень грм.

Перед тем, как запустить мотор коленчатый вал прокручивается на два оборота для проверки.

Если все «ОК», то устанавливается крышка клапанов вместе с резиновой прокладкой «лапшой» и все снятые детали. Затем делается, пробный запуск двигателя.

На этом заканчиваю редактировать статью. До свидания! Оставляйте комментарии, ставьте лайки. Удачи на дорогах!

Как осуществить замену маслосъемных колпачков на ВАЗ-2114

В сегодняшней статье мы подробно расскажем владельцам ВАЗ-2114, как самостоятельно, не обращаясь в автосервис, осуществить замену маслосъемных колпачков, и что для этого необходимо.

Но для начала давайте ознакомимся с признаками, по которым удастся понять, что маслосъемный колпачок действительно нуждается в замене. Среди них можно отметить:

1. Во время запуска авто из выхлопной трубы выходит дым синего цвета. Это происходит до того как двигатель прогреется.
2. Наличие масла на резьбе свечей зажигания или крышке ремня газораспределительного механизма.
3. Расход моторного масла становится больше необходимого.

Для чего необходимы колпачки

Данные элементы предотвращают проникновение моторного масла в камеру сгорания, а также, плотно прилегая к клапану газораспределительного механизма, не дают возможности маслу попасть под поршень. Другими словами, они «снимают» масло с интенсивно работающего клапана. В том случае, когда маслосъемный колпачок изношен или в плохом состоянии, он не может правильно выполнить свою функцию и предотвратить попадание масла в камеру сгорания, где оно перемешивается с топливом.

Масло, которое сгорает под поршнем, в свою очередь, образует нагар на седле и тарелке, что не дает ему возможности плотно закрыться. Также он оседает на кольцах, верхней части цилиндра и дне поршня. Такая смесь в сочетании с моторной смазкой оказывает плохое влияние на работу двигателя и ухудшает качество горения. Резиновые маслосъемные колпачки, армированные втулкой и пружиной, пережимают шток клапана плотной кромкой.

Как производится ремонт

Для самостоятельной замены уплотнителей необходимо иметь в наличии:

• приспособление для того, чтобы демонтировать сальник;
• устройство для снятия сухариков;
• пинцет;
• две плоские отвертки;
• молоток;
• гаечные ключи;
• торцевые головки;
• трещотку;
• ветошь;
• прут из мягкого металла (не больше 8 мм);
• пассатижи;
• новые сальники;
• оправку запрессовки для новых уплотнителей.

Инструкция по замене:

1. Для начала открывается капот, и от аккумулятора отсоединяется клемма со знаком минус.
2. Затем снимаются высоковольтные провода и выкручиваются свечи.
3. Извлекается ремень газораспределительного механизма, снимается крышка головки ГБ и зубчатый шкив распределительного вала. Одновременно необходимо следить за шпонкой, чтобы ее не потерять.
4. Далее откручиваются крепеж задней крышки так, чтобы не повредить прокладку блока и остальные соединения.
5. Теперь необходимо снять распределительный вал, оставив только втулку.
6. Затем коленчатый вал нужно поворачивать, пока поршень не остановится в позиции ВМТ, где должна произойти замена уплотнителя. Примечание: чтобы клапан не выпал в цилиндр, необходимо вывернуть свечу, а в разъем вставить прут из материала, который не повредит резьбу (например, из олова).
7. Сжав клапанную пружину, сухарики можно легко открепить пинцетом. Так же отсоединяются верхняя и нижняя тарелки. Затем с направляющей втулки снимается колпачок, на него устанавливается цанга, и быстрым и точным ударом молотка по ней выдавливается маслосъемный колпачок. Далее все необходимо повторить со вторым клапаном.
8. Новые сальники (внутреннюю сторону которых заранее нужно смазать моторным маслом) вкладываются в оправу, после чего запрессовываются. И далее можно монтировать пружины и тарелки. Сухарики специальным приспособлением нужно вставить в нижнюю проточку клапана. Затем коленчатый вал поворачивается до тех пор, пока в ВМТ не окажется два цилиндра. Пруток изымается из отверстия для свечей и вставляется в следующее гнездо. Все работы повторяются исключительно в том порядке, в котором были извлечены детали.
9. Опоры распределительного вала, а также шайбы, регулирующие толкатели, шейки и кулачки необходимо смазать маслом. Примечание: перед тем как произвести укладку опорного сальника, рекомендуется проверить его техническое состояние.
10. При необходимости осуществляется регулирование зазора между клапанами.
11. В завершение к аккумулятору присоединяются клеммы, и запускается двигатель. Если работа и установка произведены правильно, то мотор будет работать ровно и без лишних шумов.

Итог можно подвести следующий: заботьтесь о своем автомобиле, своевременно проверяйте его, чтобы вовремя отследить все неисправности и устранить их, и он будет служить вам долгое время.

Как выполнить смену сальников клапанов на Lada Samara самостоятельно?

Назначение и признаки износа клапанных сальников

Причины износа

В процессе функционирования мотора его коленвал совершает до 4500-5000 оборотов в минуту. За этот же период клапана могут совершить до 1200 тактов. Все факторы указывают на серьезный уровень нагрузок, которые испытывают сальники. Поэтому замена маслосъемных колпачков на автомобиле ВАЗ 2114, также как и регулировка троса сцепления , должна выполняться вовремя.

Первые модели комплектовались колпачками из фторопласта без армирования. Позднее их заменили на двухкомпонентные изделия. Такая конструкция состоит из стальной втулки, обжатой кожухом из резины. Крепление втулки осуществляется сухарем из металла. Благодаря этому срок службы некоторых экземпляров достигает 100 000 км пробега.

Признаки необходимости ремонта

Агрессивная химическая среда также оказывает разрушающее действие на материал сальника. В результате резина твердеет, а рабочие кромки детали истираются. Износ определяется по следующим признакам:

1. Появление сизого дыма в выхлопе.
2. Повышенный расход смазочных материалов.
3. Снижение мощности и повышенный расход топлива.

Разумеется, произвести смену сальников желательно заблаговременно, но многие обстоятельства могут повлиять на их эксплуатационные сроки. Крайне желательно купить качественную продукцию, это также важно, как и выбор первосортного сцепления для Лада Самара.

Важно! Применение качественного масла способствует продолжительному сохранению рабочих свойств уплотнителей.

Как выполнить замену маслосъемных колпачков автомобиля ВАЗ 2114 своими руками?

Инструменты

Для работы нужен комплект приспособлений и инструментов. Все они знакомы любому автомобилисту и имеются практически в каждом гараже:

• Набор ключей гаечных.
• Отвертка шлицевая.
• Ключ храповика.
• Пинцет, молоток и щипцы (пассатижи).
• Пруток диаметром около 8 мм из мягкого металла.
• Оправка для запрессовки уплотнителей.
• Устройство для съема сухарей.

При подготовке к замене «уставших» маслосъемных колпачков на ВАЗ 2114 могут возникнуть проблемы с наличием рассухаривателя, потому что он есть не у каждого водителя. Однако приобретя этот инструмент, автовладелец при ремонте ГБЦ всегда будет во всеоружии. Кроме этого, желательно иметь под рукой динамометрический ключ.

Последовательность основных переходов

Приступая к работе, следует выполнить несколько элементарных операций. Прежде всего нужно отключить аккумулятор, чтобы потом не заниматься выбором АКБ для своей машины. Установить ручной тормоз в верхнее положение. Дальнейшие действия выполняются в следующем порядке:

• Открутить болт хомута, крепящего шланг вентиляции картера при помощи крестообразной отвертки, и снять его вместе с патрубком. Таким же образом снять остальные шланги.
• Открутить гайки клапанной крышки и демонтировать ее.
• Ключом «на 10» отвинтить гайки, крепящие массу на ГБЦ.
• Выкрутив винт и две гайки, снять заглушку.
• Отвернуть винты передней крышки ГРМ и снять ее.
• Провернуть коленвал до момента совпадения меток, убрать заглушку на картере сцепления и проконтролировать совпадение меток.
• Демонтировать шкив генератора, ослабить крепление ролика и снять ремень.

Процедура замены маслосъемных колпачков на автомашине ВАЗ 2114 продолжается подобным же образом на 4-м цилиндре. Далее коленвал нужно провернуть на 180 градусов, и повторить процесс на втором и третьем цилиндре. Автомобилистам, знакомым с установкой сальников клапанов на Lada 2110, знаком принцип работы, поэтому выполнение процесса для них не станет особой проблемой.

На автомобиле с 16-клапанным мотором нужно снимать два распредвала – это единственное отличие в технологии ремонта с ДВС на 8 клапанов. Устанавливая распределительный вал на место, гайки следует заворачивать динамометрическим ключом от середины к краю.

Как заменить маслосъемные колпачки на ваз 2113, 2114, 2115

Автор: remontnik · Опубликовано 31.12.2016 · Обновлено 07.12.2018

Фото- и видеоинструкция для тех, кто планирует самостоятельно снять и установить на место маслосъемные колпачки на автомобиле ВАЗ 2114, 13,15.

Для выполнения работ по замене маслосъемных колпачков вам потребуются:

• пинцет
• рассухариватель
• съемник маслосъемных колпачков;
• оправка для запрессовки колпачков;оловянный пруток;
• магнит.

Процедура снятия

1. Снимаем распределительный вал
2. Магнитом вынимаем из посадочных мест в головке блока цилиндров толкатели с регулировочными шайбами.
3. Чтобы установить толкатели на прежние места, маркируем их или раскладываем в порядке расположения в двигателе.
4. Выворачиваем свечу цилиндра, у клапана которого заменяем маслосъемный колпачок
5. Вставляем оловянный пруток в свечное отверстие, так чтобы его конец оказался под тарелкой соответствующего клапана.
6. Устанавливаем приспособление для рассухаривания клапанов на шпильки головки блока цилиндров.
7. Чашку приспособления упираем в тарелку пружины. При выполнении следующей операции не поцарапайте рассухаривателем стенки посадочного отверстия толкателя в головке блока цилиндров!
8. Надавив на ручку рассухаривателя, сжимаем пружины клапана.

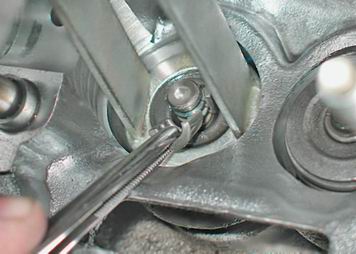

9. Удерживая пружины сжатыми, пинцетом извлекаем два сухаря.
10. Плавно отпускаем пружины и снимаем рассухариватель.

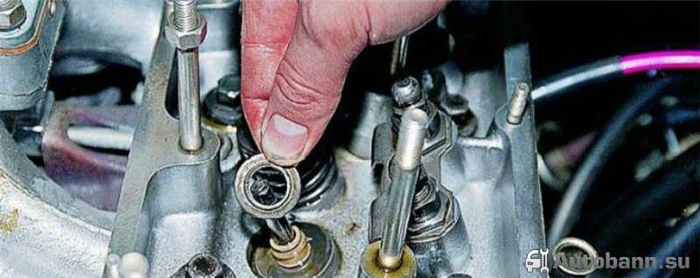

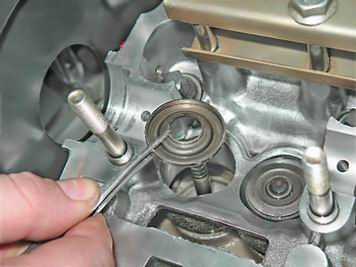

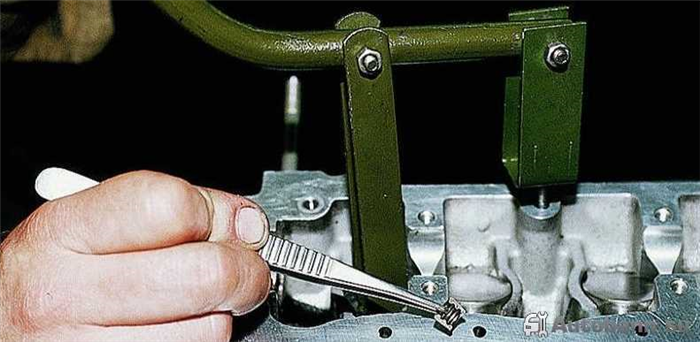

11. Пинцетом снимаем тарелку пружины.

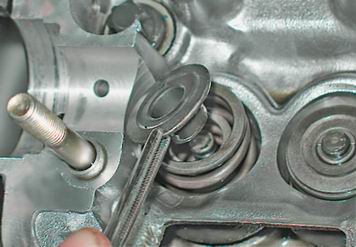

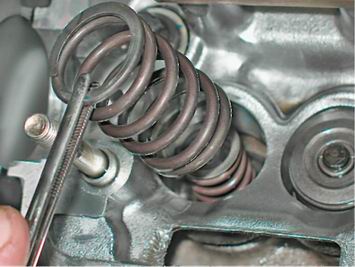

12. Вынимаем наружную… …и внутреннюю пружины клапана.

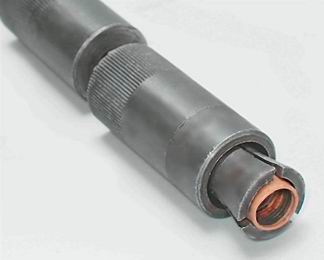

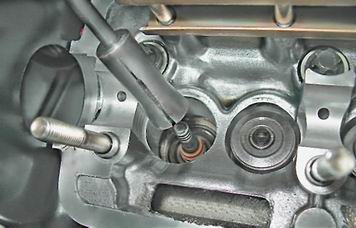

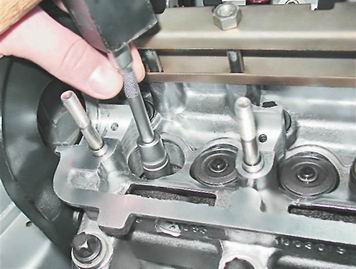

13. Устанавливаем захват съемника на маслосъемный колпачок
14. Спрессовываем колпачок.
15. При необходимости вынимаем опорную шайбу пружин.

Установка маслосъемных колпачков:

1. Устанавливаем опорную шайбу пружин (если она была снята).
2. Наносим чистое моторное масло на рабочую кромку нового колпачка и стержень клапана.

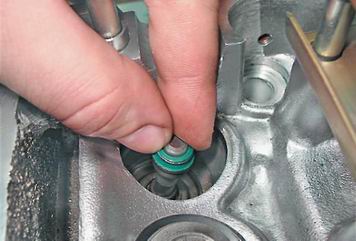

3. Надеваем на стержень клапана специальную пластмассовую оправку (как правило, входит в комплект новых колпачков) так, чтобы она закрыла проточки на стержне.
4. Надеваем колпачок на стержень клапана. При отсутствии оправки колпачок следует надевать очень аккуратно, чтобы не порезать его об острые кромки проточек. Перед установкой с колпачка можно снять пружинку.
5. Легкими ударами молотка по оправке, напрессовываем колпачок на втулку клапана. Для напрессовки колпачка можно использовать торцовый ключ с глубокой двенадцатигранной головкой на 11 мм или шестигранной головкой на 12 мм.
6. Снимаем пластмассовую оправку.
7. Устанавливаем пружины, тарелку пружины и сухари в последовательности, обратной снятию.
8. Аналогично меняем маслосъемные колпачки остальных клапанов первого и четвертого цилиндров (их поршни находятся в положении ВМТ), после чего поворачиваем коленчатый вал двигателя на 180° и заменяем колпачки клапанов второго и третьего цилиндров.
9. Устанавливаем детали в последовательности обратной снятию, после чего регулируем натяжение ремня привода ГРМ.

Видео по замене маслосъемных колпачков:
