Компьютер на ваз 21099 инжектор

Установка бортового компьютера на ВАЗ 2109

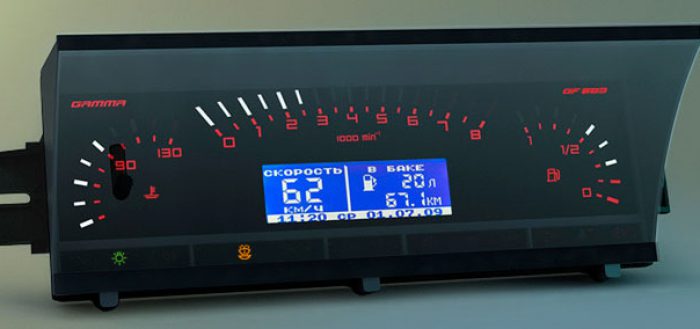

В этой статье рассмотрим установку бортового компьютера на автомобили ВАЗ 2109 — 2115, оснащенные системой впрыска топлива. Несмотря на относительно высокую цену, бортовой компьютер достаточно полезная вещь в автомобиле. Он считывает данные из электронного блока управления двигателем и отображает их на дисплее БК. Таким образом можно настроить отображение мгновенного расхода топлива, температуры охлаждающей жидкости, оборотов, скорости, напряжения бортовой сети, остатка топлива в баке, различные сигналы с датчиков инжектора (расход воздуха, положение шагового двигателя) и многое другое. Плюсом, в них имеется функция маршрутного компьютера, которая полезна для вычисления пробега на остатке топлива, вычисления среднего расхода топлива и других параметров в зависимости от модели. Также можно с помощью бортового компьютера можно считывать коды ошибок из памяти контроллера, что облегчает поиск неисправностей и заменяет поездку в сервис на диагностику, отнюдь не бесплатную.

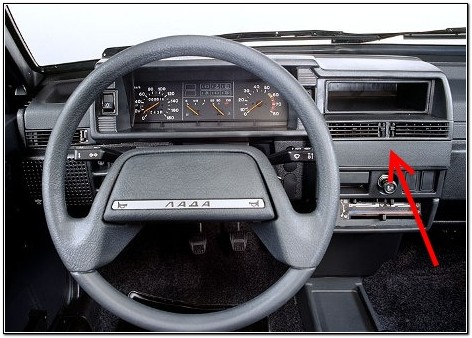

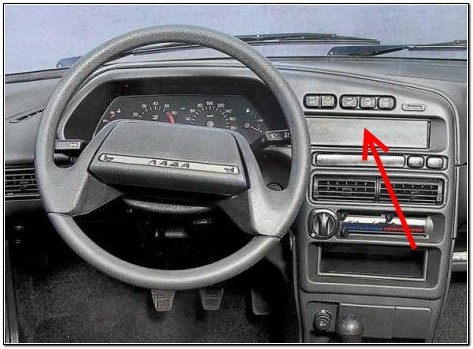

На автомобилях с «высокой» панелью (ВАЗ 2108, ВАЗ 2109) и европанелью (ВАЗ 2115, ВАЗ 2114) есть место для установки БК, закрытое заглушкой.

Для начала выбираем сам бортовой компьютер. Можно просто залезть в интернет, набрать в поисковике интересующий запрос (что-то типа «бортовой компьютер на ВАЗ 2109») и выбрать модель, подходящую Вам по описанию и фотографиям. Неплохие устройства выпускаются под маркой «Multitronics», «Штат». Для себя я выбрал Multitronics X140. Кстати, сейчас появилась в продаже аналогичная модель, но с цветным дисплеем. Рекомендую заказывать это устройство через интеренет-магазин, на авторынках и обычных магазинах стоимость данных устройств сильно завышена, иногда в 2 раза. Учитывая, что само по себе устройство не из дешевых (порядка 1500 — 3000 рублей в зависимости от модели), можно ощутимо потратиться.

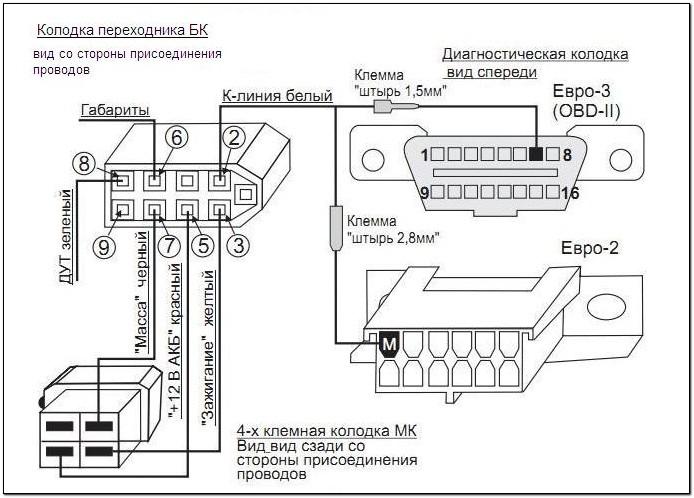

Суть подключения бортового компьютера установки сводится к следующему. К нему нужно подвести следующие провода:
1. Постоянное питание +12В
2. Питание, появляющееся при включении зажигания (инициирует запуск БК)
3. Питание, появляющееся про включении габаритов (позволяет притушить дисплей БК в темное время суток при включении габаритных огней)
4. Массу.
5. Подать сигнал с датчика уровня топлива (ДУТ). Некоторые модели БК позволяют обойтись без подключения ДУТ, и могут вычислять остаток топлива в баке путем вычитания израсходованного объема топлива из текущего объема в баке, основываясь на мгновенном расходе (например, Multitronics X140).
6. Подключить линию диагностики контроллера «K-line».

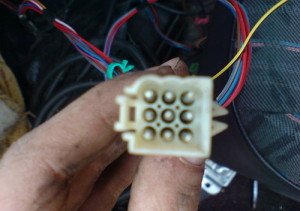

Для подключения по первым четырем пунктам в автомобилях с высокой и европанелью есть 4-х контактная колодка для подключения бортового компьютера. Просто подключаем ее с использованием переходников, идущих в комплекте с БК. Если же ее нет, можно 1 пункт взять с прикуривателя, 2-й — с замка зажигания, 3-й например с лампы подсветки прикуривателя, она загорается при включении габаритов и находится рядом с штатным местом под БК. Массу берем с корпуса или с того же прикуривателя. Перед любыми манипуляциями с электропроводкой автомобиля отключаем массу аккумулятора во избежание коротких замыканий и пожара!

Сигнал с датчика уровня топлива берется с указателя уровня топлива комбинации приборов в соответствии со схемой проводки вашего автомобиля. В случае ВАЗ 2109 провод ДУТ бортового компьютера подключается к проводу розового цвета с красной полосой, подходящему 11 контакту белой 13-ти контактной колодки комбинации приборов.

Читать еще:  Замена сцепления ваз 21099 инжектор

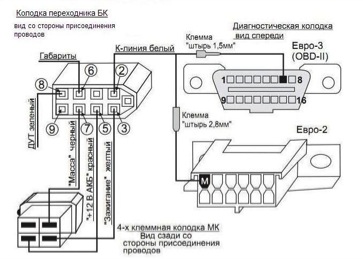

Линия диагностики («К-линия») подключается в разъем «М» диагностической колодки Евро-2, или гнездо 7 колодки Евро-3 (у новых автомобилей). В ВАЗ 2109 с высокой панелью диагностическая колодка находится под полкой в ногах переднего пассажира.

Если в комплекте с бортовым компьютером идет датчик внешней температуры на длинном проводе, надо сам датчик разместить в левом углу переднего бампера, там меньше всего влияние температуры двигателя на показания датчика. Из салона провод с датчиком можно вывести через отверстие в моторном щите под тросик спидометра, рядом с ним. Если в автомобиле уже есть датчик внешней температуры (Ваз 2115, 2114), датчик из комплекта БК можно использовать для измерения и отображения температуры в салоне, разместив его в кожухе рулевой колонки, или в тоннеле в районе ручника.

Дальнейшие действия по настройке БК смотрите в его руководстве по эксплуатации. Настраиваете и пользуетесь. В моем случае, после установки бортового компьютера я практически перестал пользоваться показаниями комбинации приборов, вся необходимая информация о работе систем автомобиля выведена на дисплей БК. Заметил, что скорость БК показывает точнее штатного спидометра, приводимого тросиком, так как БК считывает скорость с контроллера, который берет эту информацию с датчика скорости системы впрыска.

Устанавливаем бортовой компьютер на ВАЗ

Маршрутный бортовой компьютер (МБК или БК) стал обязательной частью современных автомобилей. Установить бортовой компьютер самостоятельно не станет для вас большой проблемой. Для примера, проанализируем установку бортового компьютера для автомобилей ВАЗ 2109 — 2115.

Для начала выберем сам бортовой компьютер. Установка Б К на таких автомобилях производится вместо заглушки в консоль автомобиля. Установка бортового компьютера заключается, прежде всего, в подведении к нему определенных проводов.

Рассмотрим случай, когда 4-х клеммная колодка для подключения БК отсутствует. В этом случае постоянное питание (+12 В) можно взять с прикуривателя, а питание, которое появляется при включении зажигания, возьмем с замка зажигания. Оно и вызывает запуск БК. С лампы подсветки прикуривателя, которая начинает светиться при включении габаритов, берем питание, появляющееся при включении габаритов. Такое питание дает возможность притушить дисплей БК в ночное время суток, когда возникает необходимость включения габаритных огней. Массу получаем с корпуса или с того же прикуривателя. В автомобилях, где есть 4-х контактная колодка, просто подключаем ее с помощью переходников, которые входят в комплект с БК. Но не стоит забывать, что необходимо отключить массу аккумулятора при любых действиях с электропроводкой автомобиля, чтобы избежать коротких замыканий, которые могут повлечь за собой пожар!

Сигнал с датчика уровня топлива (ДУТ) берем с указателя уровня горючего комбинации приборов, согласовывая со схемой проводки данного автомобиля. Определенные модели БК могут рассчитывать остаток топлива в баке, основываясь на внезапно возникшем расходе. Делается это вычитанием потраченного объема топлива из нынешнего объема в баке. Такие модели дают возможность обойтись без подключения ДУТ.

Соединение с линией диагностики контроллера («К-линией») выполняется к проводу подходящему к разъему «М» диагностической колодки Евро-2, или к 7-му гнезду колодки Евро-3.

Бывает, что в комплект с БК входит датчик внешней температуры. Тогда сам датчик размещают там, где температура двигателя меньше всего влияет на его показания, а это левый угол переднего бампера. Отверстие в моторном щите может служить для того, чтобы через него вывести из салона данный провод с датчиком, проведя его под тросиком спидометра. Если в автомобиле уже имеется такой датчик, то датчик из комплекта используют для определения температуры в самом салоне. Размещают его в кожухе рулевой колонки, а также в тоннеле в районе ручника.

Читать еще:  Распиновка кнопки света ваз 2109

После такой установки компьютер готов к работе. Дальнейшую настройку БК можно посмотреть в его руководстве по эксплуатации.

Таким образом, бортовой компьютер является очень полезной и важной частью автомобиля, несмотря на его высокую стоимость. Он считывает информацию о данных из электронного блока управления двигателем и выводит ее на дисплей, а это в свою очередь упрощает поиск неисправностей и заменяет необходимость поездки в автосервис на дорогую диагностику.

Диагностический разъем ВАЗ 21099

При наличии некоторого опыта поиск неисправности в системе инжекторного двигателя авто можно осуществлять «вручную», то есть при помощи мультиметра и на основании собственных наблюдений за поведением мотора.

Но выполнение этой задачи значительно облегчается поиском неисправностей и ошибок в памяти ЭБУ (контроллера), для чего на автомобилях, в том числе и на ВАЗ 21099, устанавливается разъём для диагностики.

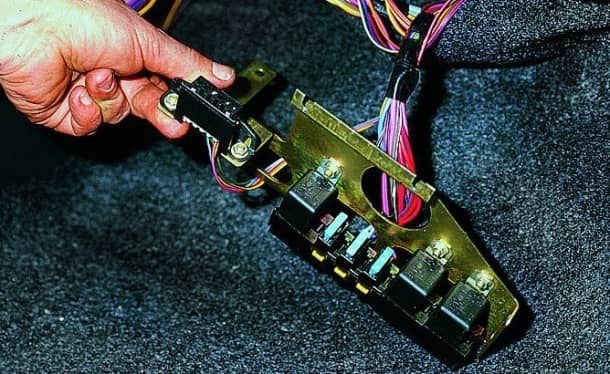

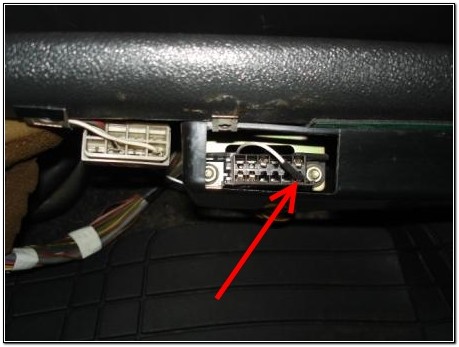

Крепится он к низу полки под бардачком, рядом с дополнительным блоком реле и предохранителей:

Разъём GM12

До 2002 года на инжекторных ВАЗ 2108-99 устанавливались 12-ти контактные прямоугольные разъёмы стандарта GM12 со следующей распиновкой:

  • А – «масса»;
  • В – L-линия диагностики;
  • D – СО-потенциометр;
  • G – управление бензонасосом;
  • H – +12В питание;
  • M – К-линия диагностики.

Некоторые провода могут отсутствовать, но это не помешает Вам провести диагностику. Самый простой способ прочитать ошибки, накопленные в памяти ЭБУ, можно следующим образом:

  • при выключенном зажигании соедините перемычкой выводы А и В;
  • включите зажигание, не запуская двигатель;
  • лампа «Check engine» трижды выдаст код «12», после чего будут выдаваться коды ошибок, также по три раза каждый;
  • завершение операции заканчивается также кодом «12».

Первая цифра кода обозначается количеством «длинных» вспышек лампы, вторая – «короткими» вспышками.

Разъём OBD 2

OBD 2 – это международный стандарт диагностики. Им регламентируются требования к диагностическому оборудованию, унифицируются коды ошибок, – в общем, практически всё, что связано с диагностикой.

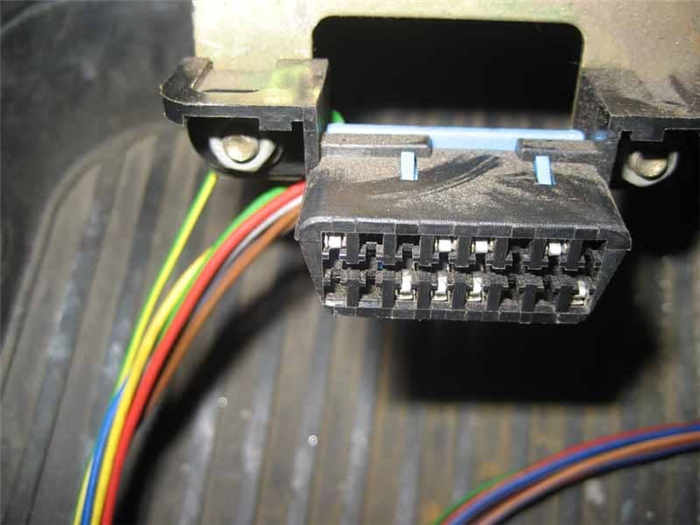

На ВАЗ 21099, выпускаемых с 2002 года, стали устанавливать разъём диагностики, соответствующий стандарту OBD 2. Внешне от вазовского он отличается трапециевидной формой:

Осуществить диагностику на инжекторной ВАЗ 21099 можно с помощью автосканера (например, на базе процессора elm 327). Делается это с предварительной установкой приложения, продающегося в комплекте лицензионного сканера, даже при помощи смартфона. Войдя в установленное приложение, Вы легко установите коды ошибок, а также удалите их.

Правда, рынок завален китайской продукцией, которая «не видит» ЭБУ отечественных машин, поэтому у Вас есть два пути:

  • перепрошить китайский сканер;
  • приобрести кабель для диагностики, подключаемый к ноутбуку, марки Vag-com.

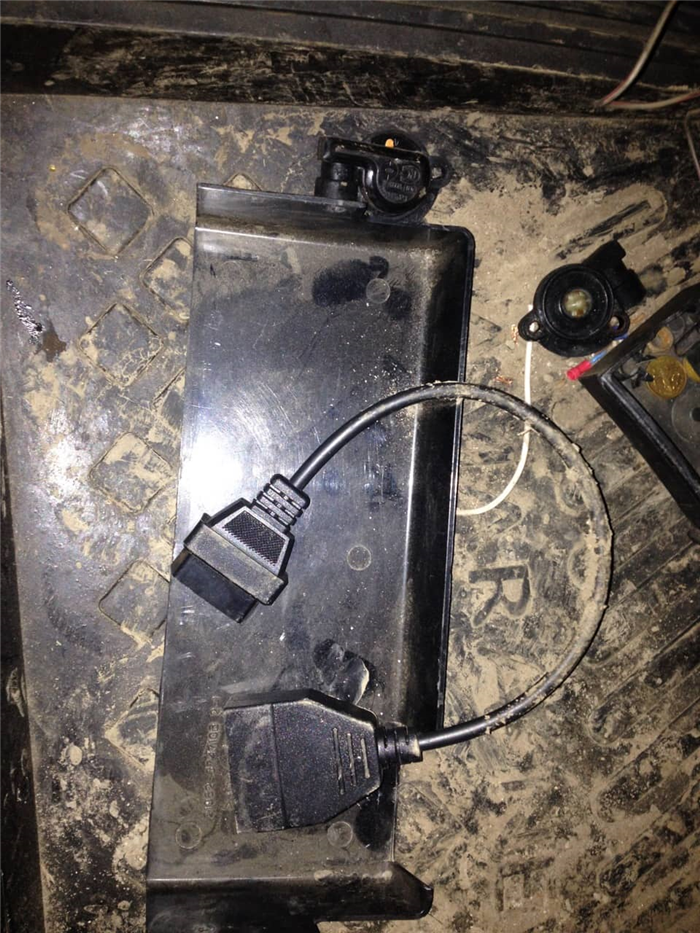

Если у Вас на машине «старая» колодка GM12, то подключиться к сканеру или кабелю поможет такой переходник:

Впрочем, в тех случаях, когда потребуется вывод ошибок на компьютер, а переходника нет, то подключиться можно, самостоятельно подсоединившись к любому из разъёмов для диагностики, используя такую схему соответствия:

Инжектор на ВАЗ 21099 – все особенности устройства

Выпуск автомобиля ВАЗ 21099 начался еще в 1990-х годах. Обладателями автомобиля в то время были немногие, из-за высокой цены на транспортное средство. С 2000-х годов началось серийное производство ВАЗ 21099, инжектор в котором заменил привычный карбюратор. Главной особенностью инжекторного автомобиля является наличие блока управления с электронными мозгами.

Что такое инжектор – современная замена карбюратору

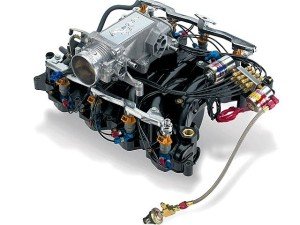

Инжектор – это устройство, которое заменяет работу карбюратора и состоит из топливной рейки (рампы), на которую крепятся форсунки. Под высоким давлением от бензонасоса топливо поступает на рейку, и оттуда идет распределение бензина на форсунки. Форсунки инжектора, при помощи уплотнительных резиновых колец, вставляются вместе с рейкой в блок двигателя и делают впрыск топлива, которое потом воспламеняется.

Читать еще:  Топливный насос ваз характеристики

Одну из основных частей работы в инжекторе выполняет впускной коллектор. В его устройство входит дроссельная заслонка, которая отвечает за подачу воздуха из окружающей среды в блок двигателя.

Инжектор – достаточно тонкое устройство, работу которого регулирует в постоянном режиме электронный «мозг» автомобиля. Наличие бортового компьютера позволяет проводить в специализированных автосервисах быструю и точную диагностику автомобиля. Диагностика проводится подключением специального оборудования через разъем к бортовому компьютеру автомобиля.

Инжекторные модели ВАЗ 21099 с 2000 года также обзавелись электронными «мозгами». Данная модель автомобиля имеет передний привод, показывает высокую устойчивость на дорогах. Двигатель у инжекторной 99-ки четырехцилиндровый, восьмиклапанный, с рабочим объемом 1.5 л. В современном ВАЗе максимальная скорость, указанная на спидометре – 180 км/час. На практике не рекомендуется разгонять данный автомобиль свыше 160 км/час.

Конструктивной особенностью инжектора автомобиля является намного меньший расход топлива, по сравнению с карбюраторным автомобилем. ВАЗ 21099 (инжектор) имеет средний расход 7.0–7.5 л на 100 км, при средней скорости 100–120 км/час. Достигнуть снижения расхода топлива удалось за счет уменьшения энергопотребления автомобиля. Стоит отметить, что инжектор данного автомобиля не очень привередлив к октановому топливу и одинаково расходует бензин, что марки А-92, что А-95.

Неисправности ВАЗ 21099 – инжектор тоже выходит из строя!

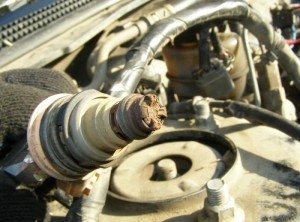

Независимо от времени года на улице, очень часто автомобиль может попросту перестать заводиться, или же начинает плохо реагировать на педаль газа. При этом все бортовые датчики компьютера могут не показывать ошибок. Причины поломки следует искать именно в инжекторе.

Обычно поломка связана с засорением топливных форсунок инжектора, при этом в автомобиле увеличивается расход горючего и уменьшается тяга. Из-за того, что топливо попадает не в том количестве, что нужно для работы двигателя, начинает плавать холостой ход. Для ВАЗ нормальное значение при холостой работе двигателя в теплую погоду – 900 оборотов в минуту. При старте в холодную пору года двигатель выдает 1500 оборотов, при правильной работе через 5–10 минут они должны упасть до 900.

Стоит также обратить внимание и на дроссельную заслонку впускного коллектора – со временем на ней появляется черный нагар, который мешает ей правильно пропускать воздух. Достаточно прочистить заслонку специальным спреем и аккуратно протереть тряпочкой – неисправность ликвидирована!

Ремонт инжектора ВАЗ 21099

В большинстве случаев можно обойтись простой чисткой инжектора. Эту процедуру могут проделать в каждом автосервисе. Чтобы не допускать серьезных поломок, вовремя проводите диагностику вашего автомобиля. Сделать чистку можно и своими силами при помощи химических средств, однако она будет неполной. Если вы все же решились проводить чистку инжектора сами, вам нужно купить ремкомплект резиновых уплотнительных колец для форсунок и жидкость для чистки инжекторов.

Перед выполнением данной процедуры нужно снять клеммы на аккумуляторе и отсоединить все фишки электропитания возле инжектора. Потом приступаем к снятию коллектора, аккуратно откручиваем и отсоединяем патрубки от него. После этого спускаем давление в топливной рейке инжектора путем нажатия ниппеля с левой стороны рейки.

Далее аккуратно сдвигаем уплотнительные фиксаторы с форсунок и путем пошатывания в разные стороны вынимаем наш инжектор. Увидеть загрязнения форсунок не составит большого труда. После того, как отсоединили каждую форсунку, ставим их в банку с заранее приготовленной химической смесью на 30–40 минут. Как только вы завершили данную процедуру, приступаем к сборке нашей топливной системы в обратном порядке. Обязательно не забудьте сменить уплотнительные кольца на форсунках, которые идут в ремкомплекте.
