Размеры геометрии кузова Ваз 2110 и 2112

Автомобили ВАЗ 2110, которые сходят с заводского конвейера, имеют четко выверенные кузовные размеры. Однако при покупке на них мало кто обращает внимание. Как правило, водитель начинает интересоваться габаритами кузова своего автомобиля в следующих случаях:

При грамотном ремонте кузова геометрические размеры можно проверить, только произведя замеры

  1. Планируется покупка автомобиля данной марки с рук, однако покупатель хочет убедиться в том, что транспортное средство не бывало перед этим в авариях. Геометрия кузова поможет ответить на этот вопрос.
  2. Водитель сам попал в аварию. Это может быть столкновение с другим транспортным средством или деревом, бордюром, стеной и т. д. Нужны будут материалы для кузовного ремонта. Кроме того, водитель должен будет подобрать инструменты (например, узнать размеры стапеля для кузовного ремонта).

Заводские габариты

Чтобы точно узнать размеры кузова, достаточно тщательно изучить инструкцию по эксплуатации транспортного средства.

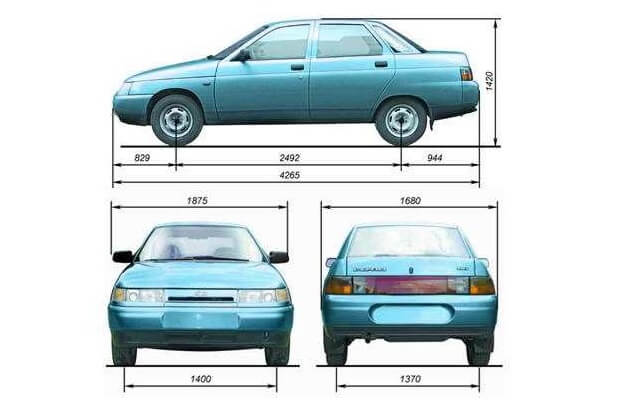

Длина

Геометрия кузова ВАЗ 2110 расписана в инструкцию по эксплуатации. Главные параметры проверки геометрии кузова выглядят следующим образом:

  1. Между крайними точками переднего бампера и заднего бампера должно быть 4,265 метра.
  2. Расстояние между центром переднего колеса и центром соответствующего заднего колеса — 2,492 метра.
  3. Дистанция от центра переднего колеса до конечной точки переднего бампера — 0,829 метра.
  4. Расстояние от центра заднего колеса до конечной точки заднего бампера должна быть 0,944 метра.

Высота автомобиля всегда стационарная — 1420 мм

Нужно стараться избегать сварочных и других работ, подразумевающих термическое нагревание металла

Ширина

  1. Расстояние между конечными точками боковых зеркал — 1875 мм.
  2. Дистанция между конечными точками автомобиля спереди (без учета боковых зеркал) — 1680 мм.
  3. Расстояние от центра правого переднего колеса до центра левого — 1400 мм.
  4. Дистанция от центра правого заднего колеса до центра левого — 1370 мм.

При измерении геометрии кузова помните о том, что геометрия кузова ВАЗ 2112 во многих местах отличается от ВАЗ 2110.

Проверка геометрии

Вот четыре основных вида замеров, которые позволят вам убедиться в том, что машина не попадала в аварию и имеет те параметры, какие нужно:

  1. Сверка диагоналей. Прежде чем приступать к подробным вычислениям, следует сделать два простых замера, которые сразу позволят выявить проблему. Машину нужно померить по диагонали с обеих сторон. Если результаты измерений совпадут (с точностью до миллиметра), это будет значить, что в целом корпус имеет правильную форму. Но останавливаться на этих двух измерениях не следует.
  2. Сверка высоты стоек. Для этого замера нужно в четырех местах измерить высоту стоек. Важно произвести замеры и спереди и сзади, а также с обеих сторон машины. Четыре показателя должны совпадать.
  3. Идентификация искаженной плоскости крыши. Чтобы узнать, на месте ли крышка вашего авто, снимите мерки с дверных диагоналей. Нужно мерить от нижнего заднего угла двери к верхнему переднему, и наоборот. Если с обеих сторон показатели совпали — хорошо. На всякий случай стоит сверить диагонали крыши.

  1. Определение правильного расположения переднего стекла. Вопреки распространенному мнению, даже если лобовое стекло сидит правильно, его геометрия может быть искажена. Потому обязательно сопоставьте длины диагоналей этой детали.

Как правило, проблемы с несовпадением параметров машины возникают после дорожно-транспортных происшествий. Однако это происходит не в 100% случаев.

Сварка или же другой ремонт, подразумевающий нагрев металла, может повлиять на физические параметры транспортного средства. Потому каждый раз производите перечисленные выше замеры после того, как автомобиль побывал в автомастерской.

Как проверить габаритные и геометрические размеры кузова ВАЗ 2110 визуально или инструментально?

Сходящие с конвейера автомобили имеют строго выверенные кузовные размеры. Как правило, при покупке нового автомобиля на это особого внимания никто не обращает.

Однако потребность измерять и сверять с руководством по эксплуатации геометрические размеры кузова у ВАЗ 2110 может возникнуть в таких случаях:

  • вы покупаете автомобиль с рук, и не уверены в том, что он не побывал в аварии. Именно из-за этого, как правило, чаще всего нарушается геометрия ВАЗ 2110;
  • вы сами попали в аварию, даже налетели на камень, бордюр и т.п., от чего машина получила серьезный удар. Основные справочные размеры точек крепления узлов и агрегатов

Заводские габариты

Все линейные размеры кузова ВАЗ 2110 можно найти, полистав книжку по эксплуатации или «порывшись» в интернете.

Но главные габариты таковы:

  • если взять конечные точки переднего и заднего бамперов, то здесь имеем 4265 мм;
  • длина между центрами передних и задних колес, т.н. колесная база, составляет 2492 мм;
  • от центра переднего колеса до крайней точки переднего бампера – 829 мм;
  • от центра заднего колеса до конечной точки заднего бампера – 944 мм.

С подробностями демонтажа бампера на ВАЗ 2110-2112 можно ознакомиться в данном материале: https://vazweb.ru/desyatka/kuzov/kak-snyat-bamper-na-vaz-2110.html

Читать еще:  Ваз 2131 замена масла в двигателе

Высота ВАЗ 2110 – 1420 мм.

Заводские габариты по длине и ширине

  • спереди по крайним точкам «заводских» зеркал – 1875;
  • спереди без учета зеркал (чисто «железо») – 1680 мм;
  • расстояние между центрами передних колес – 1400 мм;
  • задняя часть автомобиля имеет ширину между центрами колес 1370 мм.

Визуальная проверка

Как проверить, что у ВАЗ 2110 все в порядке с геометрией кузова? Для визуального определения есть два метода, которые желательно применять оба:

  1. Визуальный осмотр стоящего автомобиля со всех сторон. Особое внимание следует уделить зазорам. У ВАЗовских машин они довольно заметные. Но главное – они должны быть одинаковыми с обеих сторон машины; Размеры проемов и зазоры сопрягаемых деталей
  2. Проверка во время езды. Причем, находиться нужно не за рулем, а в машине, едущей вслед за «десяткой». Битая и «топорно» исправленная геометрия кузова выдаст себя тем, что машина на прямом участке дороги будет двигаться как бы немного боком.

Кузова у ВАЗ 2110 довольно надёжны и устойчивы перед коррозией, так как обрабатываются заводской антикоррозийной обработкой. Подробнее о преимуществах кузова данного автомобиля можно прочитать здесь: https://vazweb.ru/desyatka/kuzov/dlina-kuzova.html

Инструментальная проверка по контрольным точкам

И все же, далеко не всегда все так просто. И даже опытный глаз не всегда заметит маленькие «несоответствия». При грамотном ремонте кузова геометрические размеры можно проверить, только произведя замеры. Профессионалы для этого используют специальные измерители.

Но для проведения данной процедуры в домашних условиях достаточно обычной рулетки. Нужно найти специальные контрольные отметки, которые находятся на днище ВАЗовского кузова. Именно от них следует производить замеры. Как и в какой последовательности – можно узнать из эксплуатационной инструкции к ВАЗ 2110.

Если же, скажем, вам нужно убедиться, что линейные размеры именно вашей машины (например, вы меняли крылья, дверь и т.п.) совпадают, то не всегда следует доверять даже инструкции по эксплуатации, там тоже иногда можно найти ошибки.

Как контрольные габариты кузова используйте самолично снятые размеры с той стороны автомобиля, где никаких замен и рихтовок не проводилось.

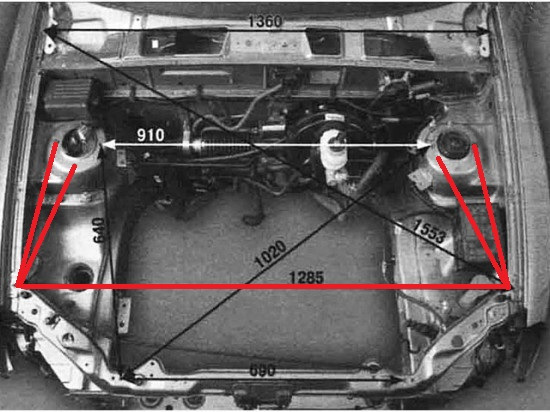

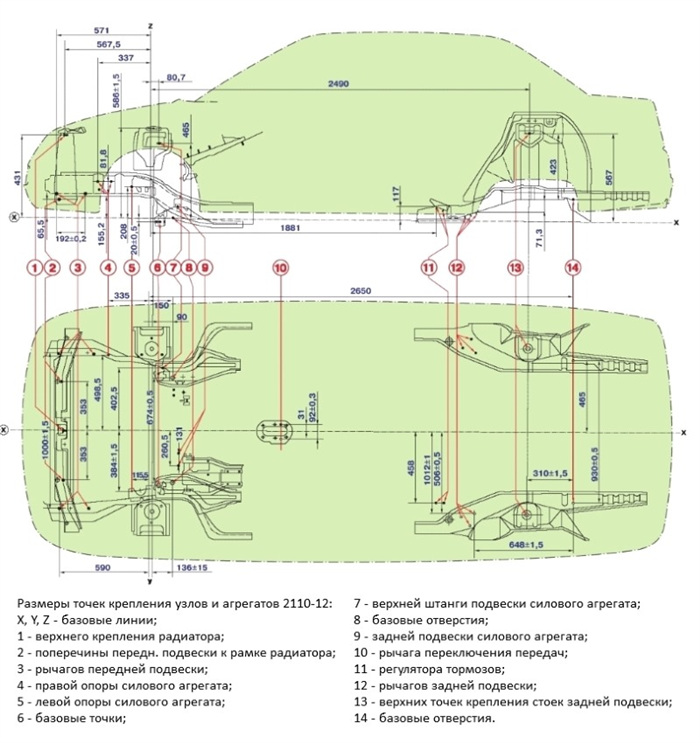

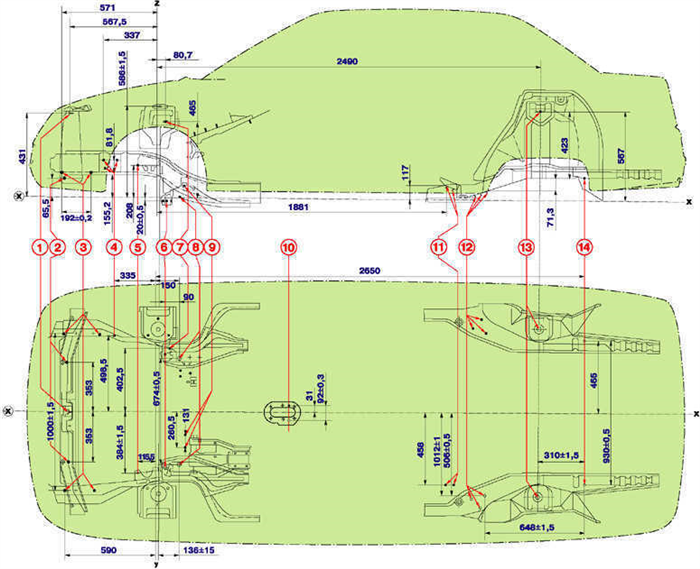

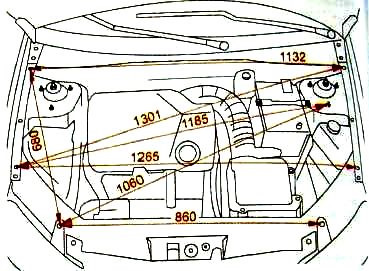

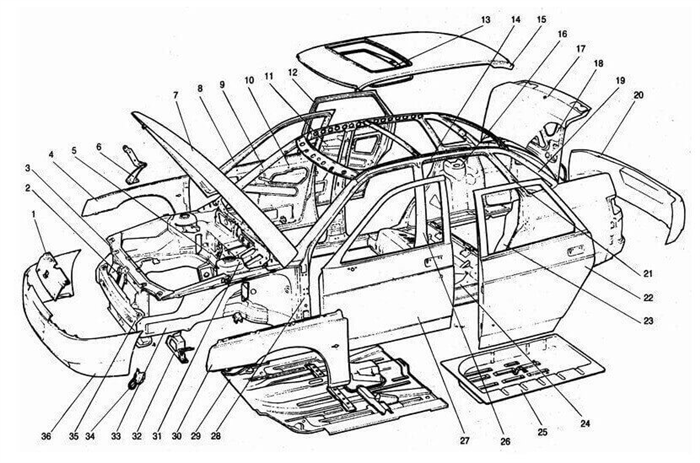

Контрольные точки на кузове и днище

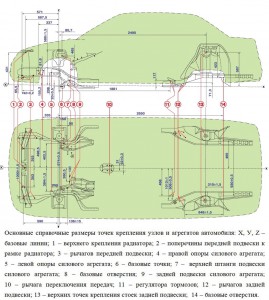

Снимать размеры необходимо по следующим точкам:

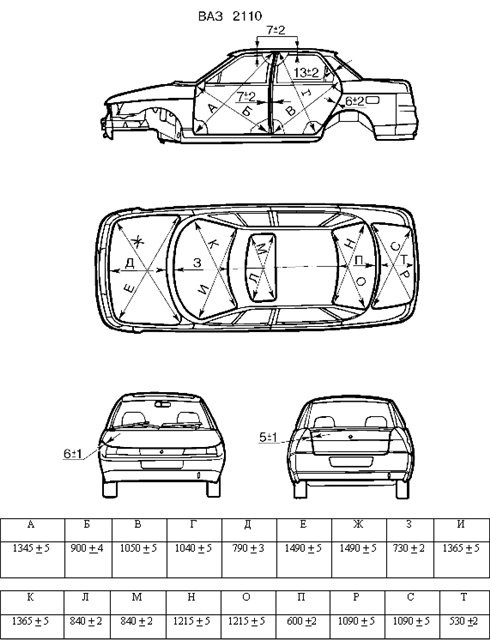

  1. Диагональ. Прежде, чем, используя контрольные точки, измерять кузовные размеры, можно сделать всего два замера, которые помогут прояснить картину. Загоните машину на эстакаду или яму и рулеткой снизу промерьте размеры по диагонали. Они должны совпадать, что называется, тютелька в тютельку. Совпадают? Отлично, но на этом останавливаться не стоит;
  2. Стойки. Обязательно нужно проверить стойки. Вначале – с не битой стороны (если такая известна), затем – с битой. В принципе, кузовные точки в данном случае можно выбрать любые (главное – одни и те же с обеих сторон). К примеру, от стойки до края загиба на задних дверях. Также – на передних. Размеры совпадают – великолепно. Перемещаемся дальше;
  3. Крыша. Чтобы убедиться, что у ВАЗ 2110 не «повело» крышу, необходимо замерить размеры дверных диагоналей – от нижнего заднего угла по диагонали до верхнего переднего угла. Естественно, размеры с обеих сторон должны быть одинаковыми. Дополнительно к этому желательно померить и диагонали самой крыши;
  4. Переднее стекло. Почему-то многие считают, что если лобовое стекло «сидит» нормально, то контрольные замеры не нужны, мол, геометрические размеры кузова в порядке. Это ошибка. Замерять нужно – причем, по диагонали, и выбрав точки на одинаковом расстоянии с обеих сторон.

Тонкости кузовного ремонта

Ремонт кузова чаще всего проводится именно после ДТП, но также и в том случае, если какие-то детали проржавели. Но все же нужно стараться избегать сварочных и других работ, подразумевающих термическое нагревание металла.

Мелкие царапины и сколы в будущем могут стать очагом коррозии. Для того чтобы этого избежать, небольшие дефекты лучше всего подкрашивать. Подробности: https://vazweb.ru/desyatka/obschee/kak-podkrasit-skolyi-na-mashine-samomu.html

По возможности старайтесь не снимать лицевых панелей. Это также может привести к изменению кузовной геометрии. И после любых ремонтных работ, связанных с кузовом, обязательно проверяйте его линейные размеры.

Основные геометрические размеры ВАЗ 2112 и особенности кузова

Для самостоятельного решения проблемы восстановления деталей автомобиля ВАЗ 2112 требуется наличие геометрических размеров его кузова. В профессиональных мастерских обязательно учитываются эти параметры, и для каждой модели машины они индивидуальны. Нарушение кузовной геометрии подлежит устранению, поскольку оно значительно снижает безопасность езды на таком авто. Из этой статьи можно узнать важную информацию о показателях, от которых зависит качественный ремонт кузова ВАЗ 2112.

Влияние геометрии кузова на управление

В процессе эксплуатации автомобиля ВАЗ 2112 рано или поздно происходит деформация кузовных деталей. От уровня их изношенности зависитбезопасность в дороге и легкость в управлении.

ВАЗ 2112 производится с 1999 года. Автокузов данной модели схож с модификацией 2110, разница в том, что первый немного короче второго.

Длина кузова 2112 составляет 4170 мм, объем багажного отсека составляет 400 литров. Благодаря данным изменениям агрегат проще поддается управлению в сравнении с десятой моделью.

Рулевое колесо позволяет легче и быстрее выполнять повороты.

Модель 2112 характеризуется спортивным характером. В ней сочетаются выигрышные части, характерные для «десятки», а также заднее сиденье универсала от модели 2111, что сделало автомобиль намного вместительнее и маневреннее. Возможность трансформировать заднее сиденье позволяет при необходимости значительно увеличить объем салона. Усовершенствованные показатели управляемости упростили процесс входа в поворот, что существенно увеличило уровень безопасности участников движения на автодорогах.

ВАЗ 2112 имеет несколько модификаций, например, модель 21123 характеризуется оригинальным выполнением капота и бампера, что позволило кузову автомобиля стать популярным среди многих автолюбителей. Спустя некоторое время у ВАЗ 2112 появилась новая модель решетки, а капот принял стандартный вид.

Читать еще:  Топливная система ваз 21214 инжектор

Геометрические габариты «двенашки»

ВАЗ 2112 является одной из самых популярных моделей среди машин, которые выпускает отечественная автомобильная промышленность. Она сравнительно недорогая, обладает хорошим дизайном и разными исполнениями кузова.

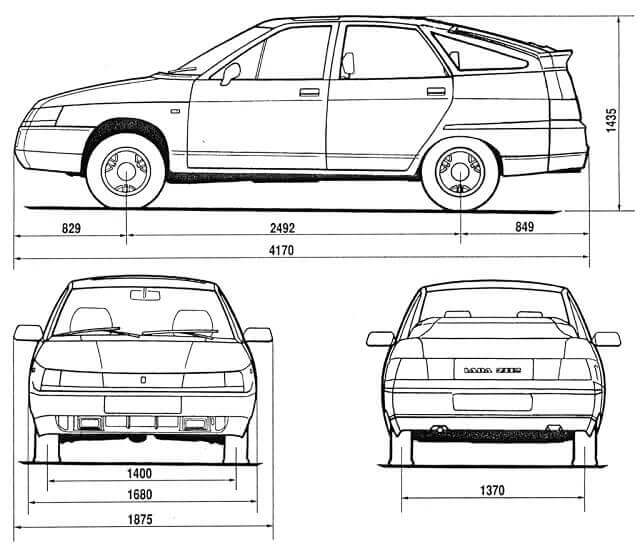

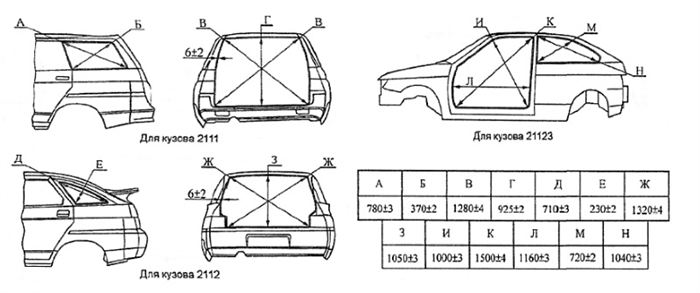

Основные геометрические размеры кузова этого авто таковы (в мм):

  • длина – 4170;
  • ширина без зеркал – 1680;
  • высота – 1435;
  • ширина с зеркалами – 1875;
  • диагональ проема задней двери – 1320;
  • короткая диагональ рамы бокового заднего окна – 230;
  • расстояние между центром верхней балки проема задней двери до середины его нижней балки – 1050;
  • длинная диагональ рамы бокового заднего окна – 710.

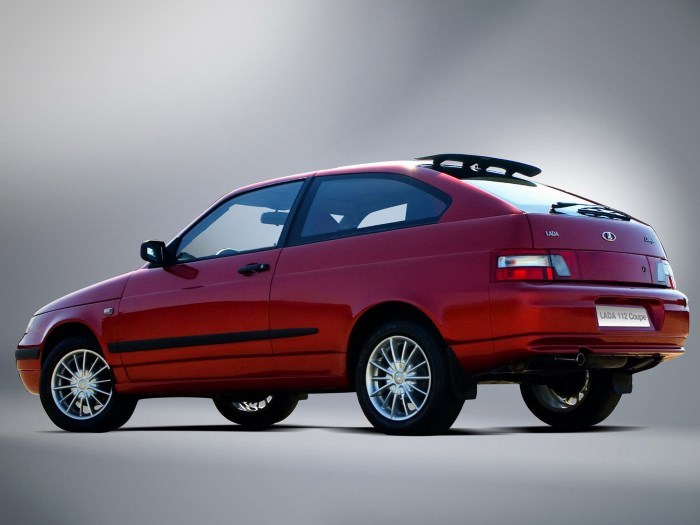

Самым редким типом кузова 2112 является купе, или трехдверный хэтчбек. Это спортивная модель, она выделяется на фоне других, которые однообразны в плане геометрических размеров кузова. Именно конструктивные особенности ВАЗ 2112 купе позволили модели стать в свое время востребованной. Однако после выпуска десяти тысяч экземпляров 2112 купе производство прекратилось, поэтому она считается редкой моделью.

Несколько модификаций ВАЗ 2112 оборудовались люками, что на порядок увеличило комфорт водителя и пассажиров в дороге. Показатели геометрических размеров 2112 позволили оборудовать автомобиль множеством дополнительных функциональных способностей.

Части кузова, наиболее подверженные деформации

Резкое торможение или несвоевременный старт провоцируют, прежде всего, повреждение бампера. Если оно незначительное, то при ремонте можно достигнуть показателей стандартной геометрии. При наличии сложных деформаций сделать это невозможно, поэтому проще заменить поврежденную деталь кузова новой.

Если хозяин автомобиля недостаточным образом заботится о состоянии кузова, то те части, которые имеют близкий контакт с дорожным покрытием, быстро съедает коррозия. А произвести ремонт капота, дверей и скрытых деталей кузова вместо своевременной профилактики уже сложнее и дороже.

Геометрия кузова ваз 2112 стапельные размеры

Для самостоятельного решения проблемы восстановления деталей автомобиля ВАЗ 2112 требуется наличие геометрических размеров его кузова. В профессиональных мастерских обязательно учитываются эти параметры, и для каждой модели машины они индивидуальны. Нарушение кузовной геометрии подлежит устранению, поскольку оно значительно снижает безопасность езды на таком авто. Из этой статьи можно узнать важную информацию о показателях, от которых зависит качественный ремонт кузова ВАЗ 2112.

Влияние геометрии кузова на управление

В процессе эксплуатации автомобиля ВАЗ 2112 рано или поздно происходит деформация кузовных деталей. От уровня их изношенности зависитбезопасность в дороге и легкость в управлении.

ВАЗ 2112 производится с 1999 года. Автокузов данной модели схож с модификацией 2110, разница в том, что первый немного короче второго.

Длина кузова 2112 составляет 4170 мм, объем багажного отсека составляет 400 литров. Благодаря данным изменениям агрегат проще поддается управлению в сравнении с десятой моделью.

Рулевое колесо позволяет легче и быстрее выполнять повороты.

Модель 2112 характеризуется спортивным характером. В ней сочетаются выигрышные части, характерные для «десятки», а также заднее сиденье универсала от модели 2111, что сделало автомобиль намного вместительнее и маневреннее. Возможность трансформировать заднее сиденье позволяет при необходимости значительно увеличить объем салона. Усовершенствованные показатели управляемости упростили процесс входа в поворот, что существенно увеличило уровень безопасности участников движения на автодорогах.

ВАЗ 2112 имеет несколько модификаций, например, модель 21123 характеризуется оригинальным выполнением капота и бампера, что позволило кузову автомобиля стать популярным среди многих автолюбителей. Спустя некоторое время у ВАЗ 2112 появилась новая модель решетки, а капот принял стандартный вид.

Геометрические габариты «двенашки»

ВАЗ 2112 является одной из самых популярных моделей среди машин, которые выпускает отечественная автомобильная промышленность. Она сравнительно недорогая, обладает хорошим дизайном и разными исполнениями кузова.

Основные геометрические размеры кузова этого авто таковы (в мм):

  • длина – 4170;
  • ширина без зеркал – 1680;
  • высота – 1435;
  • ширина с зеркалами – 1875;
  • диагональ проема задней двери – 1320;
  • короткая диагональ рамы бокового заднего окна – 230;
  • расстояние между центром верхней балки проема задней двери до середины его нижней балки – 1050;
  • длинная диагональ рамы бокового заднего окна – 710.

Самым редким типом кузова 2112 является купе, или трехдверный хэтчбек. Это спортивная модель, она выделяется на фоне других, которые однообразны в плане геометрических размеров кузова. Именно конструктивные особенности ВАЗ 2112 купе позволили модели стать в свое время востребованной. Однако после выпуска десяти тысяч экземпляров 2112 купе производство прекратилось, поэтому она считается редкой моделью.

Несколько модификаций ВАЗ 2112 оборудовались люками, что на порядок увеличило комфорт водителя и пассажиров в дороге. Показатели геометрических размеров 2112 позволили оборудовать автомобиль множеством дополнительных функциональных способностей.

Части кузова, наиболее подверженные деформации

Резкое торможение или несвоевременный старт провоцируют, прежде всего, повреждение бампера. Если оно незначительное, то при ремонте можно достигнуть показателей стандартной геометрии. При наличии сложных деформаций сделать это невозможно, поэтому проще заменить поврежденную деталь кузова новой.

Если хозяин автомобиля недостаточным образом заботится о состоянии кузова, то те части, которые имеют близкий контакт с дорожным покрытием, быстро съедает коррозия. А произвести ремонт капота, дверей и скрытых деталей кузова вместо своевременной профилактики уже сложнее и дороже.

Встал вопрос по замене телевизора (с/о) на ВАЗ-2110, так как была большая печаль. Как и всем, с целью экономии денежных средств, а также получения опыта, было решено делать своими руками. Встал вопрос в геометрических размерах моторного отсека. В интернете нашел пару схемок

Комментарии 18

мне тоже нужны размеры для проверки, так какие использовать!

Читать еще:  Не работает переключатель температуры печки ваз 2110

Я делал примерно по своим замерам

долго тебя наверно тут не было) я уже сделал и продал машину! все ни как блог не отредактирую!

Да тоже уже свою сделал. А запись эта все равно кому-то пригодиться

Ух ты, надо попробовать замерить)

Не производил замеры? А то как раз через недельку пойду в отпуск, да начну понемногу шаманить

Пока нет, никак руки не дойдут, но как намерию обязательно отпишусь)

Буду очень признателен 🙂

Виталий каховка на ютубе делал 10 семейство в видео все есть

Спасибо. Тоже глянем

А1=119,5
А2=119,5
Б=127
В1=46
В2=46
Г1=49,5
Г2=49,5
Д=96
))) у меня телек дальше приварен

Спасибо Слав. Еще будем ждать хотя бы пару замеров, чтобы выбрать так сказать «золотую серединку»

Спасибо за оказанную быструю помощь в замерах pandaaaaaaaaaaaa
И так вот его замеры:
А1=118,5
А2=118,5
Б=127
В1=44
В2=44
Г1=48,5
Г2=48,5
Д=95,5
Спасибо ему
Вроде ушли точки не серьезно, +- 0,5 см

Спасибо за размеры нигде найти не мог. Вот по этим размерам один в один +-5мм (так как рулеткой мерили)
А вот между стаканами (шток амортизатора) по книге должно быть 1103 мм а у меня1003 мм. как так не пойму((

Даже не подскажу.

Спасибо за оказанную быструю помощь в замерах pandaaaaaaaaaaaa
И так вот его замеры:
А1=118,5
А2=118,5
Б=127
В1=44
В2=44
Г1=48,5
Г2=48,5
Д=95,5
Спасибо ему
Вроде ушли точки не серьезно, +- 0,5 см

Это точный размер?

Смотря какие. Можно выбрать золотую середину. По ВАЗ-2110 вообще мало инфы

Напишу первым. Мои размеры могут координально отличаться от Ваших, так как мерил точки как они сейчас есть у меня. И так:
А: не смог замерить из-за установленного ресивера 3 л.
Б: 126,5 см.

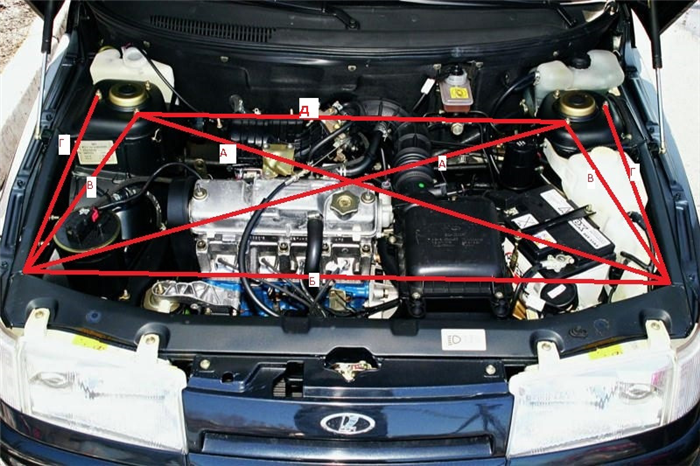

В: лево- 45 см., право- 45 см. (право и лево, как смотрите на картинку)
