Задний жгут проводов ваз 2109

Содержание

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

При проведении ремонтных работ с электрикой автомобилей ВАЗ 2108, 2109, 21099 и их модификаций, а также при возникновении таких проблем как — не горят стоп-сигналы или габаритные огни, не работает свет заднего хода, не мигают поворотники, очень часто приходится разбираться в проводке, ведущей к задним фонарям.

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

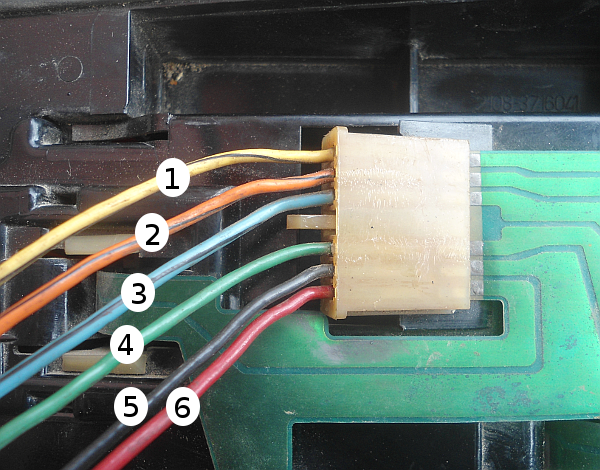

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

— Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.

Еще пять статей на сайте по электрике автомобилей ВАЗ

Сравнительный тест-ремонт авто

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций: 11 комментариев

Да, левый-правый разницы ни какой нет.

Левый правый разницы там нет ? Я купил фишку там цвета разные

Пожалуйста, всегда рады помочь.

Спасибо очень помогло.Все сделал согласно схеме,проблема была в том что бывший хозяин переделки фары и часть ламп не горела.Все эти скрутки пришлось снять нахуй и сделать как положено.

Цвета проводов на разных автомобилях одной и той же марки могут отличаться оттенками. Например, оранжевый на одной машине и светло-желтый на другой. Такая вот особенность конструкции.

Долго чесал репу по поводу оранжевого…

Действительно, разъемы платы для 2105 и 2114 одинаковые, а провода по цвету в них вставлены различные.

Купил в магазине разьем платы заднего фонаря(у меня ваз 2114 в магазине сказали что все одинаковые и продали от 2105 .Цвет проводов оказался разным и расположение минусового с клемой в зеркальном отражении.Перепиновать нет смысла т.к. путаница в цветах.Это правда ,что других не бывает,или как всегда обман ?

Спасибо выручили,купил 21099 с заменёнными задними фонарями другой формы.Машина для меня малознакомая.Старый хозяин там понапутал концы,посмотрел и прочитал ваши пояснения,пришлось на печатной плате разъёмного соединителя,со стороны фонаря почти все провода перепаивать,местами менять,ох и наворотил он там.Ещё раз спасибо.

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ-2109

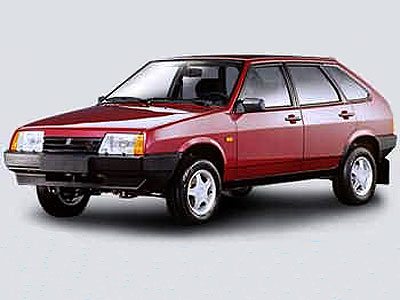

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

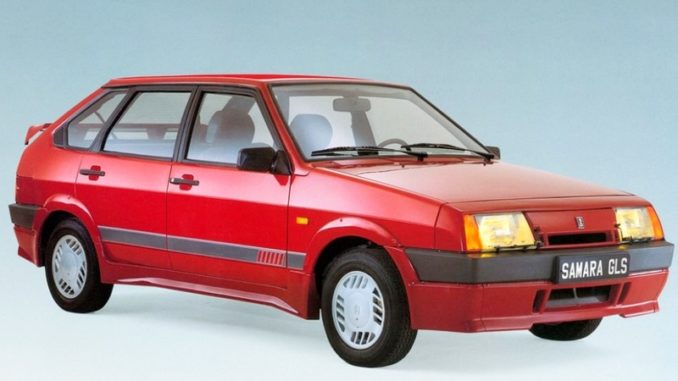

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Схема ВАЗ-2109 старые версии

Схема ВАЗ-2109 новые версии

Тут нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

Читать еще:  Чем лучше очистить сиденья автомобиля

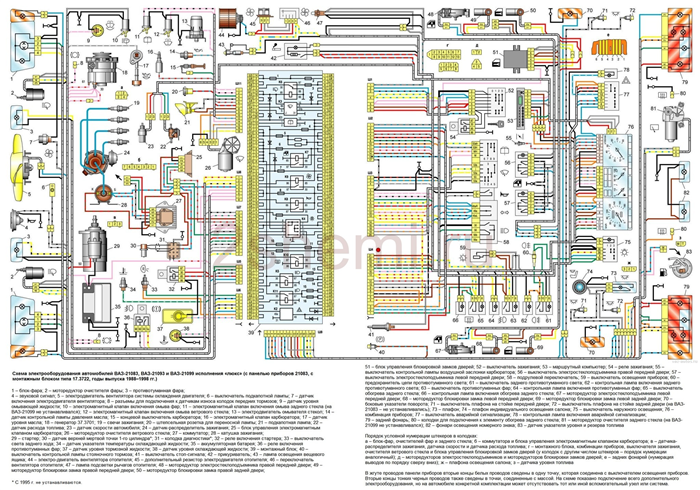

Схема ВАЗ-2109, 21099 «люкс»

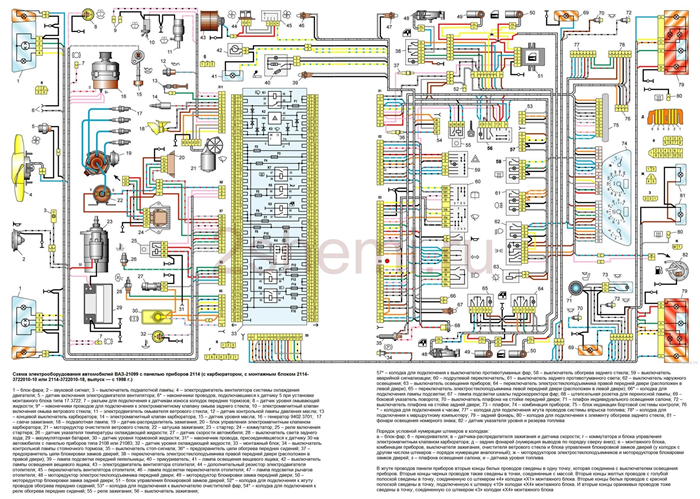

Схема ВАЗ-21099 с европанелью

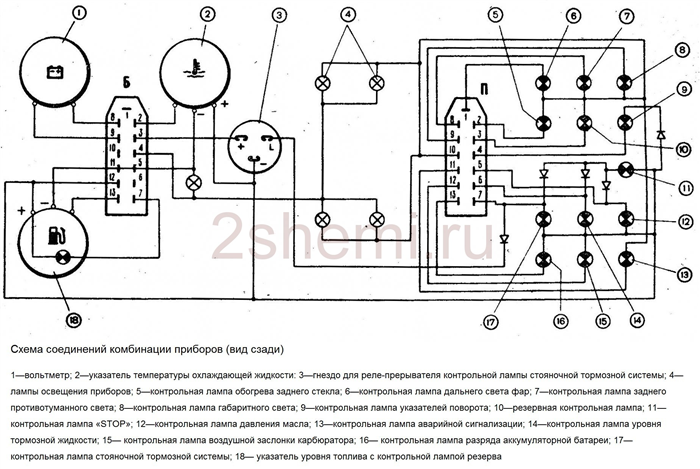

Схема комбинации приборов для низкой панели

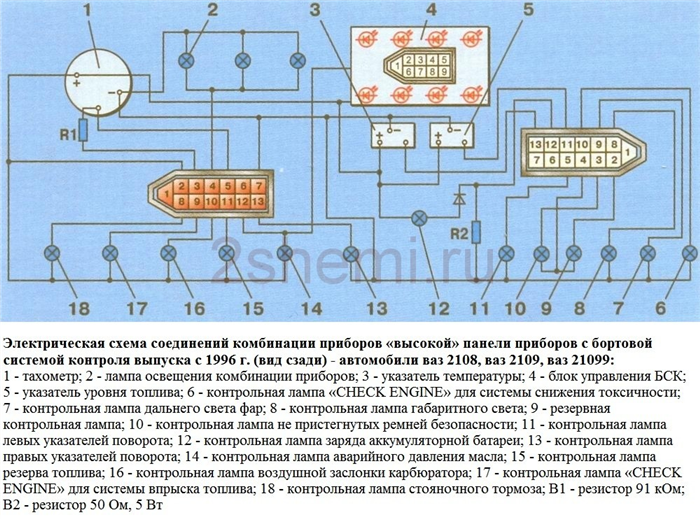

Схемы комбинаций приборов для высокой панели

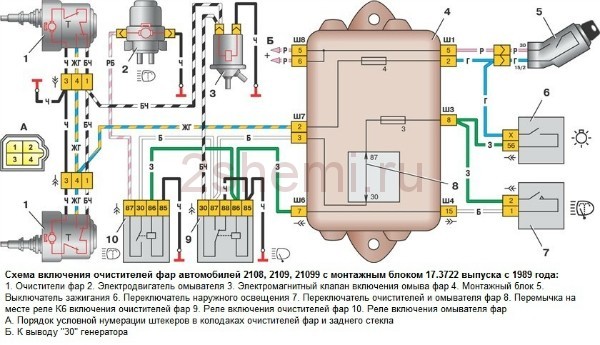

Схема подключения фароочистителей

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

Электрооборудование с роторным двигателем

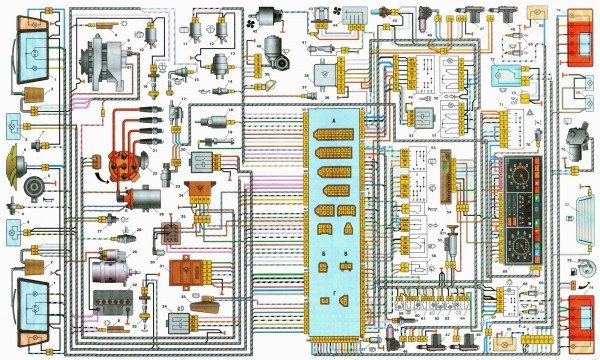

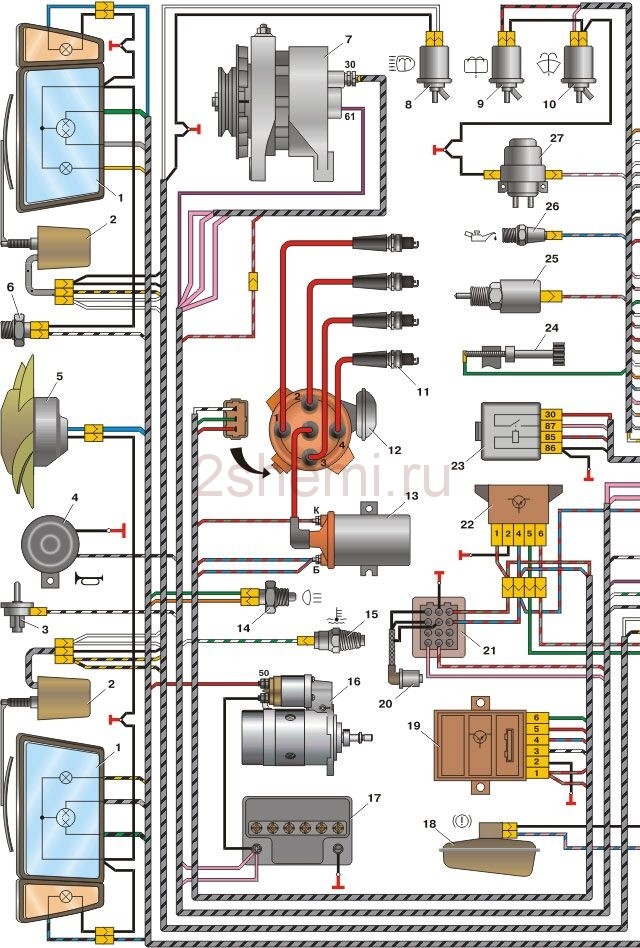

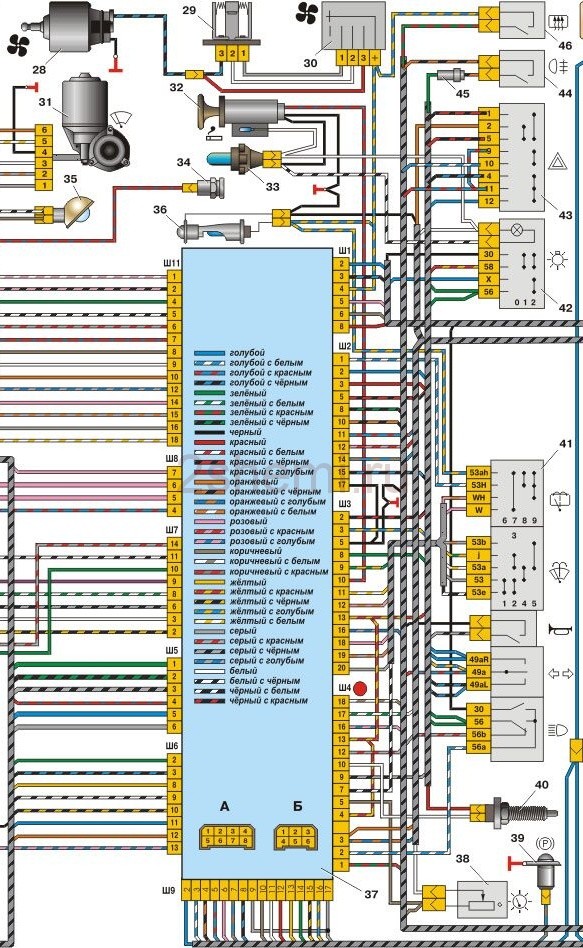

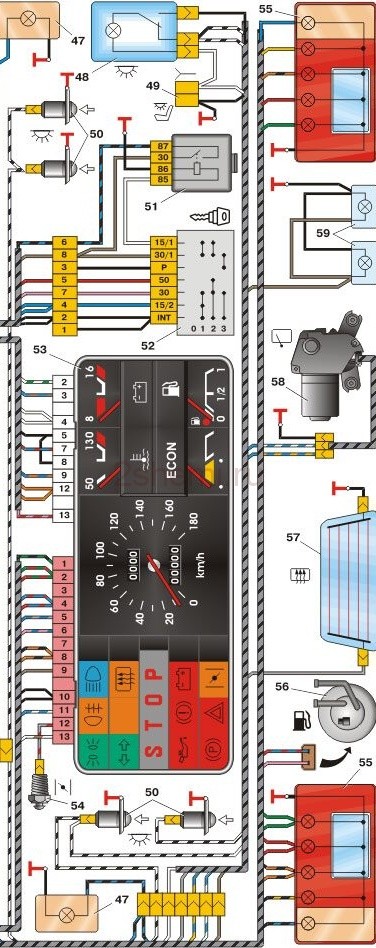

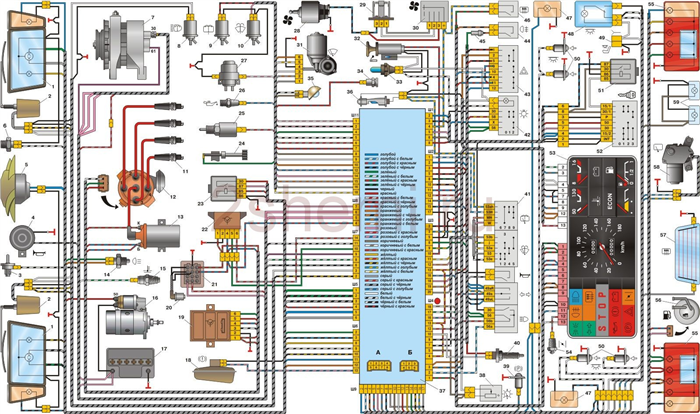

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

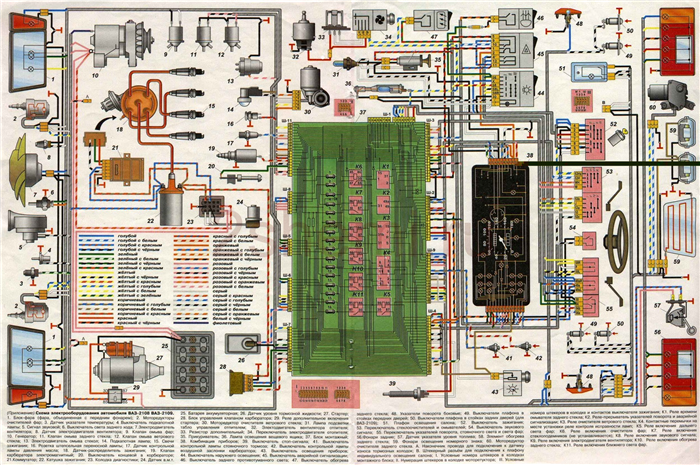

Электросхема ВАЗ-2109 карбюратор — полный вид:

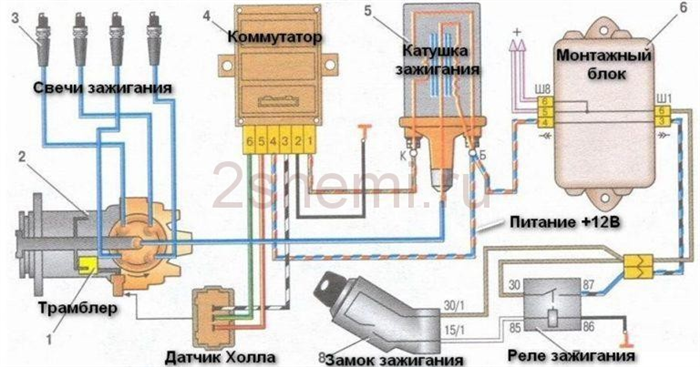

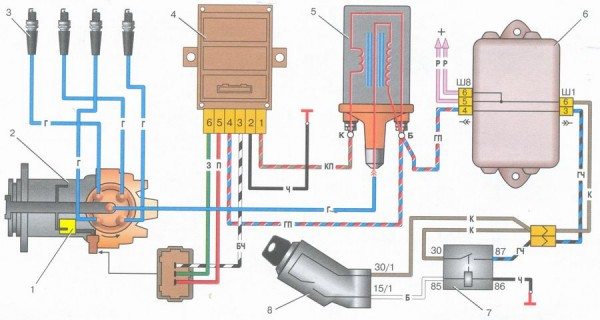

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

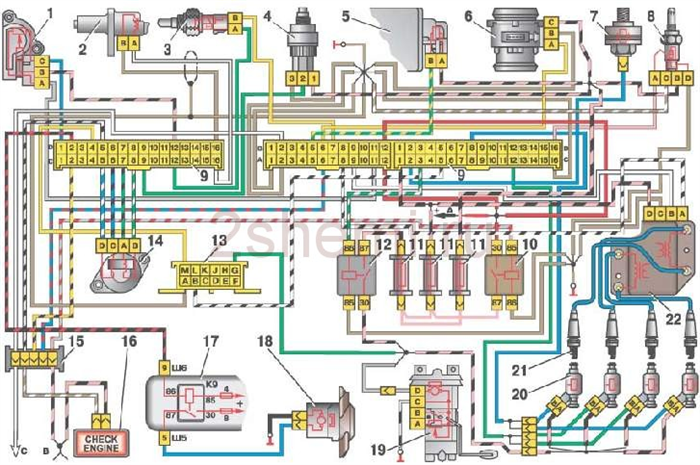

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

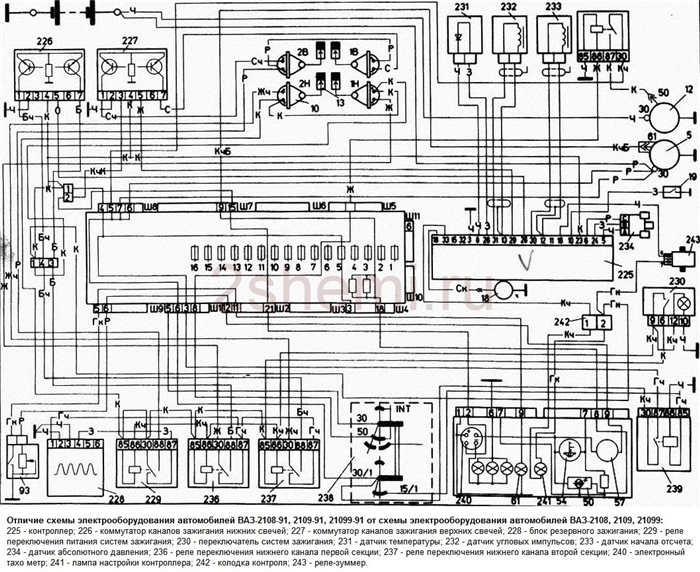

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

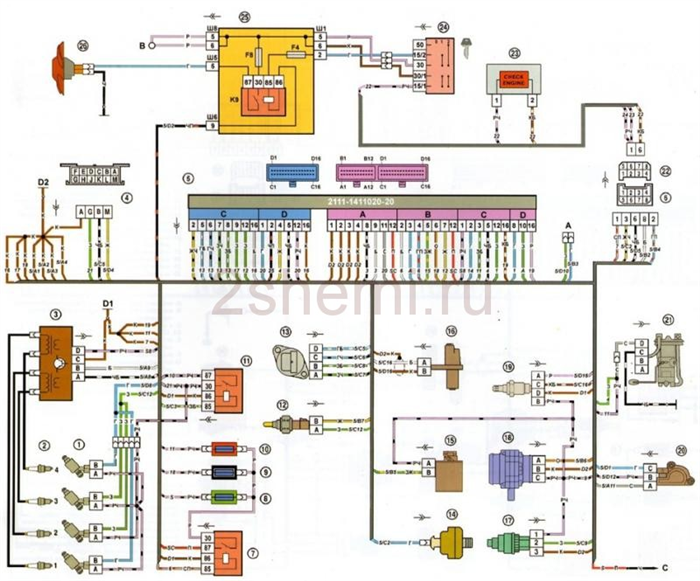

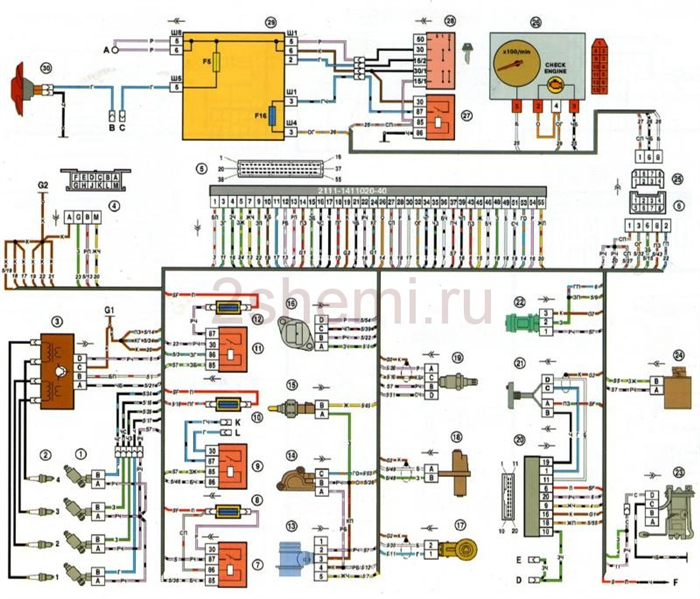

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.

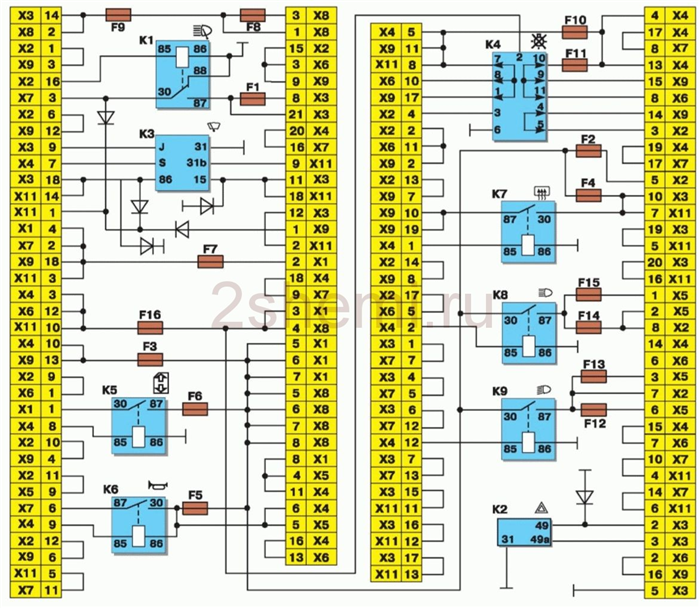

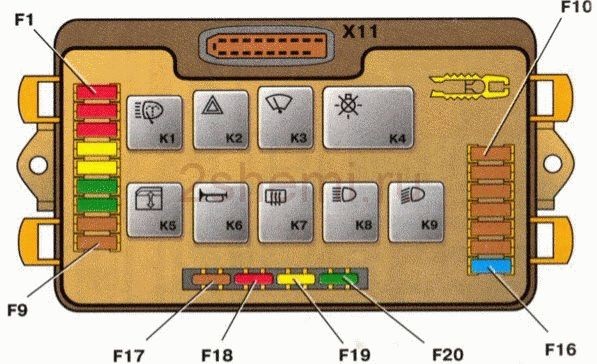

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

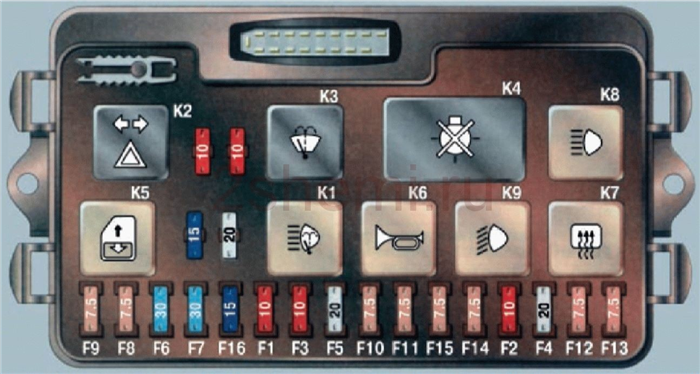

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Читать еще:  Замена свечей зажигания опель вектра

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.

Жгут проводов ВАЗ 2108-09 задний — салона и задних фонарей

Уважаемые покупатели, во избежание ошибок при отправке жгута салона и задних фонарей ВАЗ 2109, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

В основном проводка всех автомобилей делится на три основные части. Это жгут проводов моторной части или еще его называют жгут передний. Жгут задний – это жгут салона автомобиля . И жгут приборной панели. К дополнительным жгутам относят жгуты проводов дверей и другие жгуты. В зависимости от силы тока применяются провода в жгутах разного сечения. Самые сильные провода стоят на соединении аккумулятора со стартером и генератором. В системе зажигания применяются специальные провода высокого напряжения, которые выдерживают напряжение до 40000 вольт.

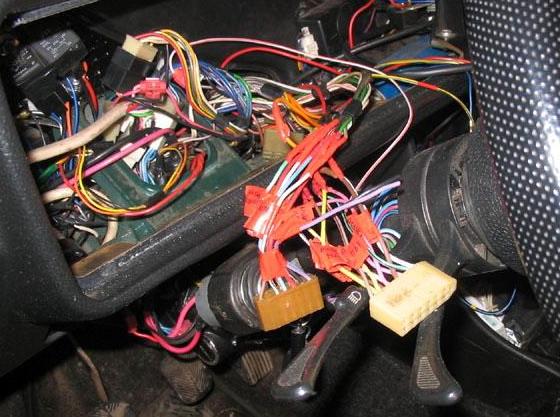

При ремонте электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109 иногда приходится проверять всю проводку. Для этого нужно представлять, как она проходит по кузову. Вся проводка в основном спрятана под обшивкой и под облицовочными панелями.

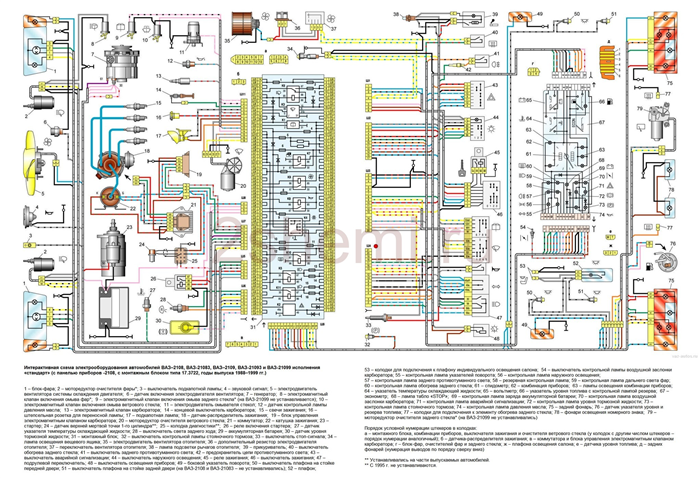

Схема электрооборудования ВАЗ 2108-099 с низкой панелью

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались) Порядок условной нумерации штекеров в колодках: а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

На схемах жгутов можно посмотреть, как она проходит. Также эти схемы могут хорошо выручить при переброске электрожгутов с кузова на кузов, когда необходимо поменять кузов.

Задний жгут 2109-3724210-01 обслуживает системы сигнализации и освещения задних фонарей, фонарей салона, топливного модуля и т д.

Электрическая цепь состоит из переключателей, реле, электродвигателей, предохранителей, автоматических выключателей, проводов и разъемов, которые соединяют потребитель тока с аккумуляторной батареей и кузовом.

В передний жгут моторного отсека входят три жгута. Жгут соединительный аккумулятора со стартером и генераторной установкой. Жгут системы управления и контроля работы силовой установки. И жгут освещения, сигнализации и стеклоочистителей.

Все жгуты между собой соединяются в общую схему с помощью соединительных колодок. Так как система автомобиля имеет однопроводную схему, то минусовой провод жгутов проводов крепится к кузову автомобиля. Как правило, минусовой провод имеет черную изоляцию.

При монтаже или проверки электрических соединений нужно обязательно обращать внимание на подсоединение массового провода. Во многих случаях из-за окисления контакта возникает та или иная неисправность в электрике.

От качества жгута зависит вся работа данной системы. Данный жгут обладает отличным качеством, повышенной прочностью и износостойкостью, устанавливается на сборочном конвейере при сборке серийного автомобиля.

Уважаемые покупатели, если Вы не нашли в списке маркировку своего жгута, то при оформлении заказа в «Корзине» в поле «Комментарий к заказу» можно указать номер нужного жгута.

Самый простой способ — посмотреть маркировку старого жгута и заказать такой же. У нас есть все.

Читать еще:  Схема v образного двигателя

Если такой возможности нет — нужно предоставить следующие данные: год выпуска автомобиля, маркировка контроллера (ЭБУ), объём двигателя, количество клапанов, есть или нет E- GAS, наличие системы снижения токсичности соответствующий нормам R 83, «Евро — 1, 2 , 3 или 4», наличие противотуманных фар у автомобиля.

Другие артикулы товара и его аналогов в каталогах: 21090372421001.

ВАЗ 2108, ВАЗ 2109.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить жгут проводов салона и задних фонарей на автомобиле семейства ВАЗ 2109.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

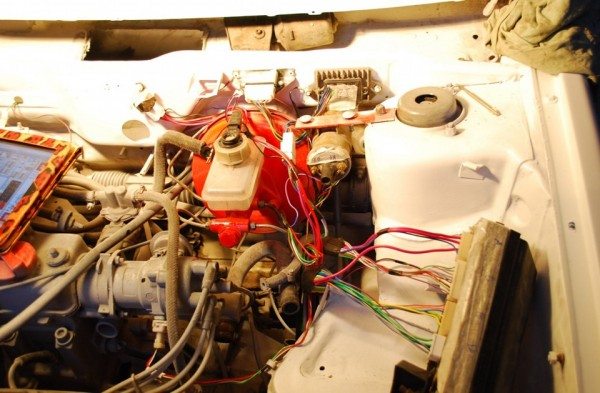

Проводка – ВАЗ 2109: внутрисалонные и подкапотные переделки

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

  1. Карбюраторным силовым агрегатом;
  2. Инжекторным силовым агрегатом.

Помимо желания что-то изменить или улучшить, владельцы ранних моделей данного автомобиля сталкиваются с необходимостью замены мотора в связи с выработкой последним своего ресурса.
Читайте также статью “Проводка на Газель-405 для самостоятельного обслуживания”.

Соответственно, выбор отдается:

  1. более современным силовым агрегатам, к числу которых относятся инжекторные моторы;
  2. улучшенной системе впрыска, которая оснащена множественными контрольными датчиками, для чего обязательно потребуется замена проводки ваз 2109 своими руками;
  3. даже замена отдельных узлов (генератора, стартера) на более современные также требует и новых проводов, т.к. заводом-изготовителем на новых узлах изменены клеммные колодки.

Справочно: при эксплуатации автомобиля в сложных климатических условиях завод-изготовитель рекомендует заменять комплекты проводов раньше ресурсного срока. Замена проводки на ваз 2109 своими руками допускается при условии соблюдения всех требований по безопасности.

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

  1. Установка новой панели приборов;
  2. Переделка внутреннего (внутрисалонного) освещения;
  3. Установка дополнительных повторителей поворотов в зеркала заднего вида;
  4. Установка дополнительных фар (противотуманок);
  5. Установка акустической и мультимедийной системы;
  6. Установка иммобилайзера.

Справочно: визуальные отличия штатной панели от «высокой» заключаются в переносе отсека для магнитолы на уровень приборной доски. Соответственно, проводка на ваз 2109 под панелью приборов должна быть заменена.

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

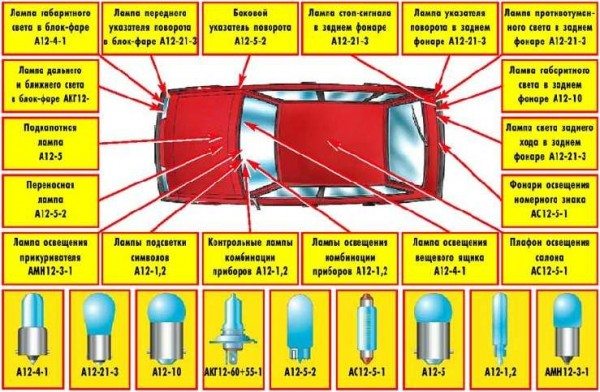

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

  1. Непосредственно сам салон (внутрисалонное освещение);
  2. Бардачок;
  3. Прикуриватель;
  4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

  1. Контрольные приборы имеют иное расположение на панели;
  2. Штатной длины проводов не хватает;
  3. Клеммные колодки также могут иметь отличия.

Соответственно, что без замены электрических проводов не удастся задействовать:

  1. контрольно-измерительные приборы;
  2. кнопки включения-выключения различных устройств.

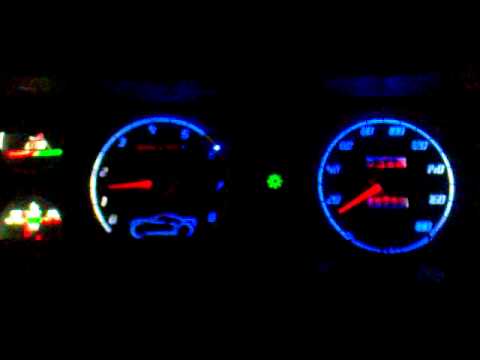

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности.

Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей.

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

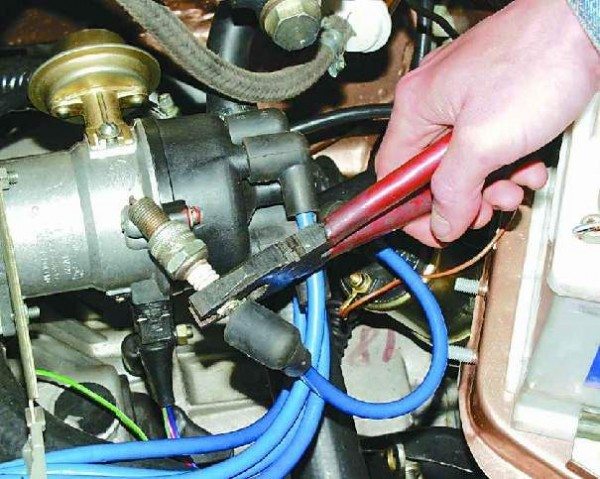

  1. высоковольтные провода от блока зажигания;
  2. проводка различных контрольных датчиков;
  3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

  1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
  2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
  3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
  4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

  1. Общая электрическая система;
  2. Система питания;
  3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
  4. Штатный иммобилайзер.

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

  1. Затрагивает оборудование в подкапотном пространстве;
  2. Вмешивается в панель приборов внутри салона;
  3. Подключается к штатной системе электроснабжения автомобиля;
  4. Крепится к силовому кузову.

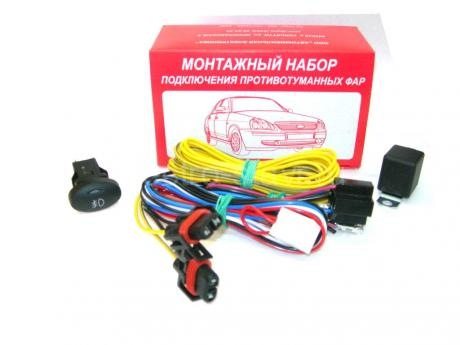

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

  1. Соединительные провода;
  2. Клеммные колодки;
  3. Реле включения;
  4. Исполнительные механизмы (кнопки);
  5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.

Что нельзя изменять в электросхеме

В ряд электронных компонентов и систем автомобиля запрещено вносить какие-либо изменения.

В частности, запрещается изменять или вносить изменения:

  1. В головной свет – изменять форму блок-фары или устанавливать ее от других автомобилей;
  2. В фонари освещения заднего номерного знака – изменять яркость свечения, менять цвет, направленность и т.п.;
  3. В звуковые приборы – устанавливать звуковые спецсигналы аварийных служб и т.п.

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

  1. Температурному воздействию – как климатическим сменам, так и ежедневным циклам нагреву и остыванию;
  2. Механическим нагрузкам – проводка проходит по всему кузову автомобиля, подвергаясь воздействию узлов и механизмов, пассажиров и перевозимых грузов

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
