Снять решетку бампера рено дастер

Содержание

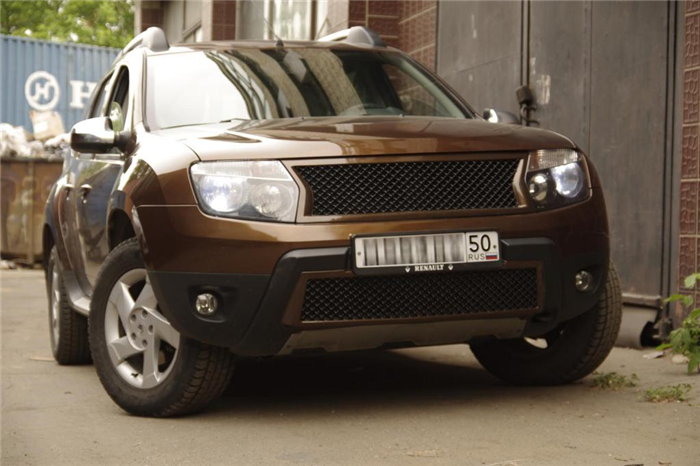

Снимаем решётку радиатора на Рено Дастер: два способа +видео

На Рено Дастер снятие решётки радиатора можно провести «быстрым методом». Бампер при этом останется на месте, но официально такой манёвр запрещён. Есть и другой способ, когда снимают узел в сборе. Этот «узел» включает в себя бампер с решёткой снизу, и на бампере закреплена «верхняя» решётка. Данный метод является стандартным. Он рассмотрен в конце обзора, а сейчас поговорим о более быстром и рискованном методе.

Пример на видео ниже: демонтаж не идёт без жидкости WD-40.

Демонтаж решётки отдельно от бампера

Трудность в том, что решётку придётся отгибать. А это чревато поломкой «пластиковых рожков». Если готовы рискнуть, читайте дальше.

Нам понадобится гибкая отвёртка Torx с наконечником T20. Ключом Torx T30 выкручивают четыре винта сверху. Тут всё просто, но решётку потребуется отогнуть вперёд.

Операция не по регламенту

Гибкой отвёрткой надо подлезть к саморезам сбоку. Они закреплены на одном уровне с центральной точкой эмблемы.

Когда саморезы будут выкручены, попробуйте вывести решётку из пазов (см. рис.). Каждый «рог» оканчивается пазом, в который помещён выступ решётки.

Крепёж из пластика

Если справились с боковыми креплениями, то с «центральным отрогом» всё получится быстро. Надо отвести вверх пластиковый выступ, наклонив затем решётку вперёд. Крепление должно сразу отщёлкиваться.

Бампер и решётка «сшиты» друг с другом пластиковыми язычками. Они идут в один ряд, по 5 с каждой стороны. И снять решётку радиатора Рено Дастер, а не выломать её, можно только отщёлкнув все 10 язычков.

Нижнюю решётку тоже можно снять

К нижней решётке снаружи подобраться нельзя. Поэтому придётся снимать бампер. Весь узел в сборе помещают на плоскую поверхность, а затём отвёрткой отщёлкивают пластиковые язычки. Сначала, конечно, необходимо удалить щитки (см. рис.).

Доступ к решётке закрывает щиток

Никаких саморезов или винтов в конструкции не используется – только пластиковые крепления. Перечислим их здесь:

  • Каждый щиток фиксируют 5 отдельных язычков;
  • 9 язычков удерживают саму решётку (4 снизу и 5 сверху).

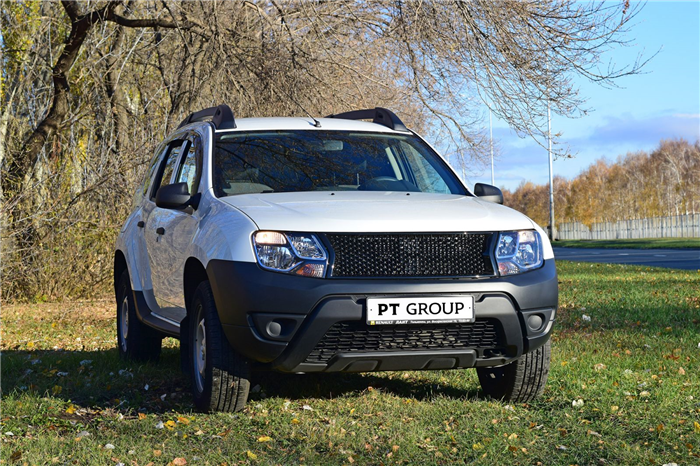

Когда демонтаж не нужен

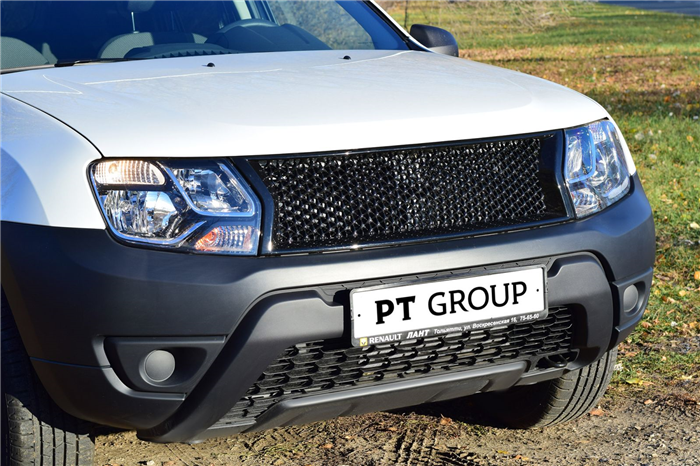

Если верхнюю решётку слегка отогнуть, выкрутив четыре винта Torx, то установить защитную сетку можно сразу. Шаг сетки обычно равен 5-7 мм.

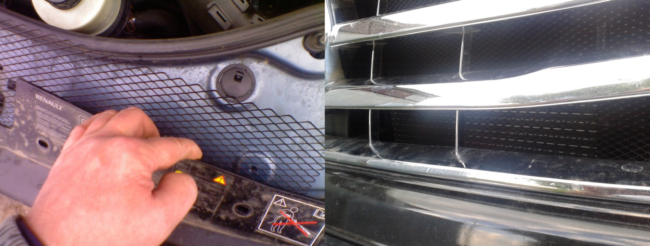

Вкладываем сетку в «конверт»

Подойдёт типоразмер «370 на 250 мм». Причём, нужны две одинаковые детали. Их устанавливают по обеим сторонам, подгоняя форму при установке.

Каждый лист сетки вкладывается в паз. Дополнительный крепёж не понадобится. Листы будут прижаты решёткой радиатора. И этого окажется достаточно.

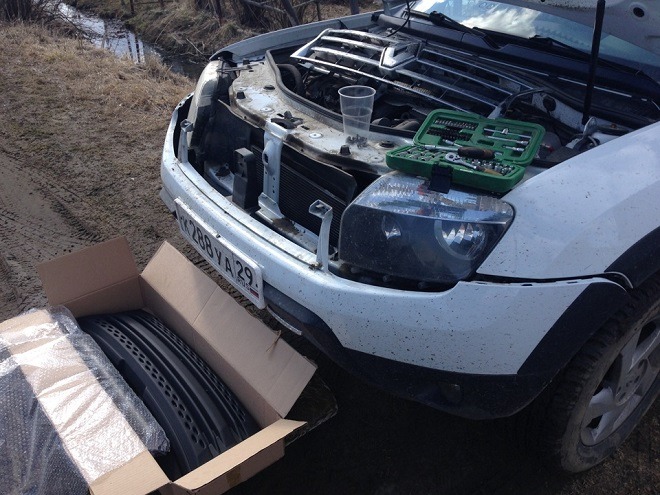

Снимаем узел в сборе

Здесь не придётся ничего отгибать или отщёлкивать. Впрочем, откручиванием саморезов дело тоже не обойдётся.

Итак, ключом Torx T30 надо выкрутить 9 винтов: 4 сверху, 5 снизу. Точки крепежа отмечены стрелками.

Винты Torx T30, 9 шт.

Главное – не откручивать винты, которые держат подрамник (красная стрелка).

Внутри подкрылка закручены саморезы T20. Два из них соединяются с бампером. Один установлен ближе к кромке крыла, второй – в самом низу (см. фото).

Саморезы T20, 2 + 2 шт.

Нижний саморез лучше выкручивать из ямы. Других винтовых креплений конструкция не содержит.

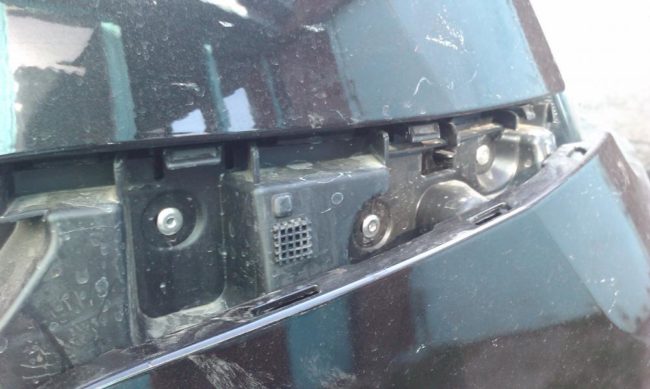

Защёлки

Пластиковые защёлки соединяют боковую часть бампера с крылом (см. рис.). Начиная с угла, бампер просто отводят в сторону. Пазы выйдут из креплений сами.

Каждая защёлка удерживает один паз

Можно отстёгивать защёлки, дотягиваясь до них отвёрткой. Но это – не обязательно. Когда бампер ничем не удерживается, весь узел легко снимается. Главное – не относить его на большое расстояние! Совет касается тех, у кого есть оптика ПТФ.

Мы рассмотрели, как снять решётку радиатора Рено Дастер, следуя штатной инструкции.

Отключение ПТФ

Допустим, что демонтаж выполнен, то есть бампер с решёткой уже снят. Остаётся последнее действие – отключить противотуманные фары.

Действовать будем так:

  • Аккуратно укладываем всю конструкцию на расстоянии 10-20 см от авто;
  • Отключаем разъём, закреплённый на левом крыле.

То же самое предусмотрено регламентом. Отключить разъём перед снятием бампера было бы не возможно.

Артикулы

Список из каталога Рено:

  • 620220025R – бампер без ПТФ
  • 620220030R – бампер с ПТФ
  • 622231300R – кронштейн крепления к кузову, левая сторона
  • 622220011R – то же, правая сторона
  • 620931777R – адсорбер (усилитель) пластиковый
  • 752102945R – дополнительный усилитель
  • 623825665R – решётка внешняя (хром)
  • 623100260R – решётка внутренняя (чёрный пластик)
  • 6001549321 или8200597650 – держатель ПТФ правый
  • 6001549322 или8200597649 – держатель ПТФ левый
  • 622540008R – решётка нижняя
  • 214998574R – щиток (воздуховод), левая сторона
  • 214949303R – то же, правая сторона
Читать еще:  Шкода октавия универсал 2001 года

Надеемся, вопросов здесь не возникнет.

Все артикулы относятся к авто 2010 модельного года. Детали для рестайлинговой версии – другие: 620226895R – это бампер, и т.д.

Подбор аналогов

Качественный пластик выпускают фирмы Breckner и NPA. Неплохо выглядит и тайваньский бренд Api. А компания Asam S.A. (Румыния) изготовляет крепёж.

  • Бампер без ПТФ – Breckner BK71303; NPA NP513-07211; Api DC6000000-0000;
  • Бампер с ПТФ – NPA NP513-07212; Api DC6000000-1000;
  • Кронштейн левый – NPA NP513-07235; ASAM 80133;
  • Кронштейн правый – NPA NP513-07236; ASAM 80132;
  • И так далее.

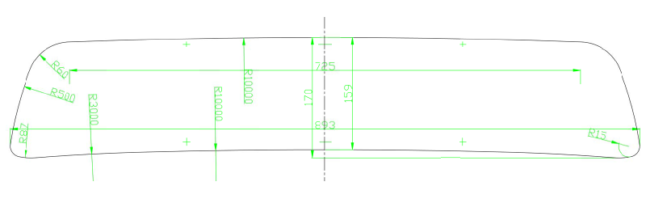

Выкройка нижней сетки

Не выполнив демонтаж бампера, снять нижнюю решетку радиатора на Рено Дастер нельзя. Это – закон. Его можно обойти, закрепляя сетку снаружи. Подходящая выкройка у нас есть.

Размеры и радиусы проставлены без ошибок

Изготовьте шаблон из бумаги. Приклейте этот шаблон к сетке. Осталось вырезать деталь по контуру, и всё будет готово.

Деталь под названием «сетка радиатора» устанавливается поверх решётки. А крепёжными элементами пусть служат стяжки. Цвет стяжек – чёрный, материал – пластик.

Правильно снимаем и устанавливаем бампер Рено Дастер

Автомобиль Рено Дастер это компактный кроссовер. Обычно его влалельцы редко сталкиваются с ситуациями, после которых есть необходимость снимать бампер Рено Дастер, в основном если необходимо поменять лампочки в противотуманных фарах. Но если приходиться часто выезжать за город, то есть риск столкнуться с такими препятствиями как грязь, ветки и камни. Это может вызвать небольшие повреждения навесных частей автомобиля, а в редких случаях потребовать замены или ремонта такого элемента, как бампер. Эта процедура не сложная, важно лишь помнить, что на новых версиях внедорожника и дорестайлинговых расположение крепежных элементов может немного отличаться, поэтому перед проведением работ необходимо внимательно ознакомиться с инструкцией.

Снимаем передний бампер

Во всех поколениях Рено Дастер используется крепление при помощи винтов и саморезов. Их основное расположение:

  • 4 винта в верхней части
  • 2 самореза в подкрылках
  • 5 винтов в нижней части

Рестайлинговый бампер крепиться похожим образом, но, чтобы во время работы не возникало лишних вопросов, подробнее рассмотрим каждый из вариантов:

Демонтаж у автомобилей 1 поколения

Для этой процедуры понадобятся ключи Torx на 20 и 30, тряпочка или ветошь, чтобы протереть накладку и место крепления подкрылок.

Теперь можно открутить саморезы удерживающие передний бампер Рено Дастер. Место расположения их указано стрелками на фото. Всего по периметру имется 5 саморезов, один находиться внизу, под декоративной накладкой.

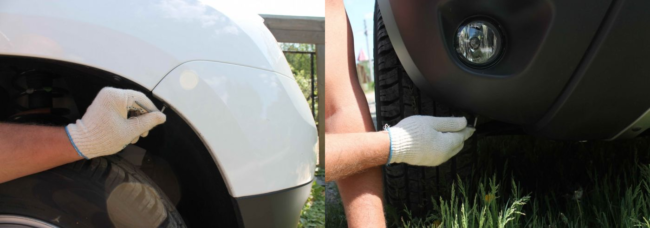

После этого, при помощи ключа Т20 нужно открутить саморезы удерживающие подкрылок. Один расположен недалеко от места соединения крыла и бампера.

С каждой стороны на подкрылке расположено 2 самореза. Второй можно найти в нижней части. После этого ключ Т20 больше не понадобиться. Необходимо взять ключ Т30.

В верхней части располагаются самые мощные элементы крепежа. После того, как эти саморезы будут откручены необходимо аккуратно отвести пластик вбок, чтобы отсоединить деталь от защелок, расположенных на специальных кронштейнах. Если в процессе снятия кронштейны оказались повреждены или погнуты, то лучше их заменить на новые.

После этого осталось выполнить несколько простых действий.

  1. Немного отодвинуть верхнюю часть пластика
  2. По направлению к себе потянуть за бампер, освободив его из посадочных мест
  3. Отключить разъем питания ПТФ

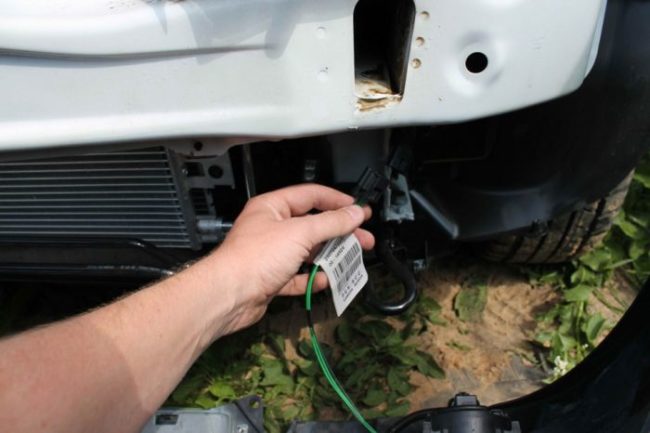

Как правильно отключить разъем ПТФ на Рено Дастер.

Длина кабеля рассчитана таким образом, чтобы можно было снять бампер, а потом уже рассоединить разъём, расположенный на правом кронштейне.

Разъем 4 канальный, обеспечивающий питание сразу двух ПТФ.

Демонтаж у рестайлинговых моделей (2 поколения)

Бампер Рено Дастер 2016 и позднего выпуска немного отличается. В данном случае необходимо начать с саморезов расположенных под капотом. Они откручиваются при помощи ключа Т30.

Затем необходимо выкрутить 6 саморезов, в отличие от 9 в дорестайлинговой версии.

Вот основные точки крепления:

  1. Со стороны подкрылка, на уровне соединения крыла и бампера
  2. Один расположен рядом с нижней фальшрешеткой
  3. Сама нижняя решетка не съемная и поставляется в сборе. Бампер прикручивается через нее напрямую к кузову двумя саморезами. Открутить можно при помощи биты Т20.

Процесс полного снятия уже будет происходить точно так же, как и у моделей 1 поколения. Нужно аккуратно отгибать верхнюю часть пластика, при этом снимать бампер с защелок, отводя его в сторону.

«Важно помнить, что на каждом кронштейне расположено 3 защелки. Обычно во время снятия пропускают расположенную по центру, вследствие чего кронштейн деформируется»

Если во время работ необходимо заменить несколько элементов крепления, могут потребоваться артикулы оригинальных запчастей и их аналоги.

Можно ли найти альтернативу ключам Torx.

Для проведения качественной работы необходимо использовать комплект оригинальных инструментов. Это связано с тем, что саморезы имеют специфическую шляпку, с углублением для ключа в виде звездочки, края которой имеют очень тонкие грани. Кроме того, такие саморезы используют больший момент затяжки, поэтому если применять обычную отвертку, то можно повредить шлицы. Результатом будет дополнительный комплекс работ по высверливанию старого самореза. Отвертка может понадобиться лишь в дорестайлинговых моделях для снятия дефлекторов и держателей ПТФ.

Поэтому для проведения работ необходимо заранее подготовить две биты Torx с размерами T20 и T30.

Читать еще:  Спортивная резина для авто

Снимаем задний бампер

Задний бампер на Дастере снимается немного сложнее, не смотря на то, что по умолчанию в него не устанавливаются никакое электрооборудование. При наличии датчиков парковки, их отключение производиться уже после снятия бампера, по аналогии с отключением ПТФ на переднем бампере. Перед тем как снимать задний бампер Рено Дастер лучше внимательно изучить схему крепления и внешний вид деталей, чтобы иметь полное представление о расположении всех элементов. Особенно актуально это будет для тех, кто активно использует авто на бездорожье, и многие болты могут быть закрыты толстым слоем грязи.

Основная деталь, которую необходимо снять – бампер под номером 1. Под цифрой 7 отмечена декоративная накладка. Во время монтажа происходит снятие конструкции в сборе.

Во время работ необходимо отсоединить 14 крепежных частей. Под номером 5 – абсорбер, принимающий на себя основной удар во время столкновения с препятствием или ДТП, Он вместе с ним бампер удерживается при помощи кронштейнов 3 и 2.

Задний бампер крепиться на 8 саморезов. 4 (под номером 12) расположены сверху, и еще 4 (13) в нижней части. Декоративная накладка прижимается при помощи винтов, отмеченных под номером 9 на схеме.

Для проведения работ используются те же ключи, что и для демонтажа передней части – ключи Torx Т20 и Т30. С их помощью необходимо сперва отсоединить брызговики. Он крепиться на саморезах и пластиковом пистоне.

Пистон легко отщелкивается при помощи плоской отвертки. Затем нужно открутить саморез удерживающий бампер под номером 13. Такой же саморез находиться в нижней части.

После этого ослабляются винты под декоративной накладкой и откручивается крепление в багажнике.

«Необходимо полностью выкрутить саморезы, а винты только ослабить»

Всю работу можно разбить на 2 простых этапа:

  1. Выкручиваются саморезы под номерами 12 и 13, затем ослабляются винты №9.
  2. Пластик отводиться вбок от кронштейна 2 и 3. Во время этого важно не делать резких рывков, чтобы не сломать язычки защелок.

Всегда следует начинать демонтаж со стороны колеса.

После того, как все защелки были отсоединены бампер нужно потянуть на себя. Чтобы конструкция ровно шла по направляющим лучше снимать вдвоем с помощником. Далее можно ознакомиться с артикулами деталей, применяемых в зависимости от типа комплектации.

Как снимается и утепляется радиатор для Рено Дастер

Некоторые автолюбители желают выделить свое авто в общем транспортном потоке. Подобные тюнинговые эксперименты нередко проводят и владельцы Рено Дастер, который и без того имеет достаточно презентабельный вид среди других машин. Наиболее часто модернизации подвергается радиаторная решетка, и в этой статье пойдет речь о том, как выполнить эту процедуру своими усилиями. Вы узнаете, как снять старую решетку, а также про утепление на зиму.

Демонтаж в Дастере

Какова последовательность демонтажа радиаторной решетки Renault Duster для выполнения тюнинговых действий или установки новой? На основании фото- и видео обзоров можно с уверенностью сказать, что для проведения апгрейда следует начинать со снятия переднего бампера.

Для того, чтобы избежать различных царапин и других дефектов на бампере, следует предварительно подумать о мягкой подстилке, где он будет размещен после демонтажа.

Для ускорения процедуры следует заранее продумать о подходящем инструменте. На самом деле обычный набор ключей, вот все что необходимо для выполнения этого мероприятия.

При этом следует соблюдать некую деликатность, чтобы не поломать хрупкий пластик или другие части.

Первая операция выполняется в подкапотном пространстве Renault Duster. Подняв крышку капота, следует отпустить крепежные болты, которые фиксируют верхнюю часть бампера на поверхности кузова машины. Данные болты дислоцируются с двух сторон замка капота, что не вызывает сложности в их поиске. Для откручивания следует использовать ключ на 30. Процедура не требует особых усилий.

Следующий этап выполняется в области арок колес. Здесь бампер крепиться пятью болтами с диаметром 20. Снять эти крепления бывает сложнее из-за коррозии, поэтому следует воспользоваться «жидким ключом».

На завершающем этапе откручиваются нижние болты в области днища. Диаметр их составляет 30 мм. При этом, не следует трогать вертикальные крепления справа и слева. Они не удерживают бампер и не влияют на процедуру снятия.

Теперь бампер фиксируется на кузове только благодаря пластиковым защелкам. Для снятия он поддевается с внутренней стороны с помощью рук.

Использование стороннего инструмента в виде отверток, ключей или чего-то другого грозит поломкой крючков или повреждением дорогостоящего пластика.

С небольшим усилием, но аккуратно, необходимо отводить бампер от кузова, до плавного его снятия. После чего он размещается на подготовленной поверхности.

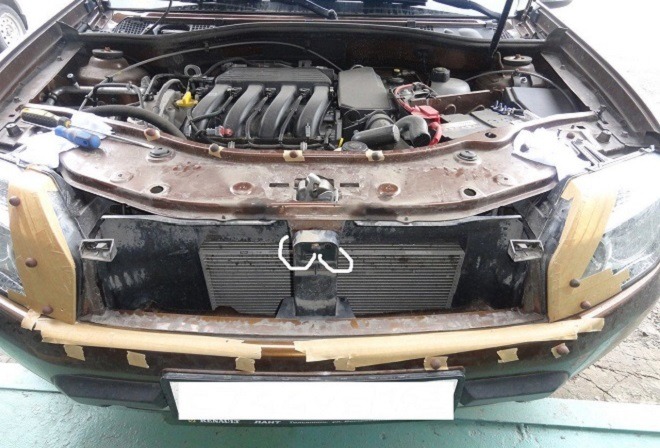

Теперь, после того, как снят бампер, решетка радиатора автомобиля Рено Дастер может сниматься, и ничего этому не мешает и можно проводить ее тюнинг.

Новая радиаторный элемент– лучшее решение

Многие желают установить новую с инновационным дизайном и в другом цветовом исполнении. Процесс монтажа на Рено Дастер полностью идентичен процедуре снятия и выполняется в обратной последовательности. Но, существует нюанс – крепежные каналы должны быть аналогичны соответствующему крепежу на каркасе бампера. Если требование не выполняется, то установку невозможно будет выполнить.

В большинстве случаев решетка радиатора тюнингуется и это предусматривает изменение ее опциональной части. Это связано с повышенным уровнем засорения радиатора грязью и насекомыми в летний период. Для предотвращения подобного состояния устанавливают сетку-защиту или утеплительный материал. Он покупается в автомагазинах либо изготавливается самостоятельно из стандартной сетки.

Читать еще:  Снять блок предохранителей рено меган 2

Вам нужна замена колодок тормозных спереди? смотрите инструкцию в этом материале https://zamenarenault.ru/duster/tormoznaya-sistema/menyaem-tormoznye-kolodki.html

Для ее скрытия на фоне радиаторной решетки Рено Дастера сетка окрашивается в черный цвет либо тонируется под цвет кузова. Этот апгрейд позволяет сохранить радиатор в чистоте и заставит его работать без закипания. А сама решетка радиатора выглядит аккуратно.

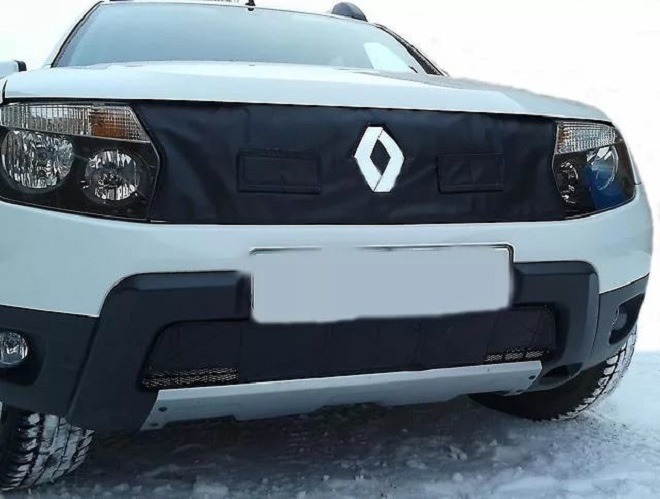

Многие владельцы автомобилей хотят произвести утепление на зиму. Для этой цели снимается решетка радиатора, о том, как снять ее, вы уже узнали. Итак, чтобы произвести утепление на зиму, под решетку устанавливается не сеточка от загрязнений, а специальный утеплитель.

Добавим, что утеплить таким образом авто можно собственноручно, главное подобрать качественный утеплитель, который стоит не дорого, а также знать как снять решетку, понадобятся и соответствующие инструменты. При таком тюнинге решетка радиатора внешне не меняется.

Подводим итоги

Тюнинговые решения для радиаторной решетки Рено Дастер позволяют сэкономить на ремонте и значительно видоизменить внешний облик автомобиля. Детальное изучение фото- и видео инструкций по проведению данных работ позволит не тратить лишние средства на сервис, а выполнить тюнинг своими руками. Это позволит вам утеплить и защитить от грязи все, что скрыто решеткой. Данная публикация поэтапно раскрыла вопросы: как снять, установить, дала объяснение касательно летней сетки и защитной оболочки для холодного периода. Здесь также представлена последовательность выполнения операций по установки сетки и проведению утепления радиатора.

Снятие радиаторной решетки на Рено Дастер

Автолюбители сами стараются преобразовать внешний вид своей машины. Знание базовых правил и рекомендации механиков по демонтажу решетки радиатора Рено Дастер помогут выполнить тюнинг или провести замену детали без посещения сервисной мастерской.

Зачем снимать радиаторную решетку

Владельцам автомобилей Renault Duster приходится снимать радиаторную сетку в таких случаях:

  • при механических повреждениях, вызванных попаданием камней или ДТП;
  • при неисправности креплений, проявляющейся дребезжанием во время езды по пересеченной местности, шатанием и выпадением решетки;
  • при установке дополнительной сетчатой защиты перед радиатором;
  • при снижении эстетических характеристик из-за выгорания или отслоения покрытия;
  • при желании усовершенствовать дизайн транспортного средства.

Способы демонтажа

Крупные ячеи воздухозаборников приводят к попаданию внутрь мошкары и мелких камней из-под колес едущего впереди транспорта. Конструкторы Рено Дастер не считают это недостатком и не работают над устранением проблемы. Поэтому автомобилистам приходится решать задачу без участия дилеров компании. Для этого требуется проводить демонтаж и устанавливать дополнительную мелкоячеистую сетку.

Перед тем как снять решетку радиатора, механики советуют подготовить подстилку из мягкого полотна, на которую кладется демонтированная деталь. Причина — уязвимость покрытия перед механическими повреждениями. Твердые частицы способны поцарапать защитную поверхность.

Демонтаж выполняется 2 способами:

  • стандартным, когда снимается узел в сборе;
  • «быстрым», состоящим в отдельном снятии решетки.

Вторая методика — рискованное мероприятие. Предельная осторожность — залог благополучного результата.

Вместе с бампером

  1. По обе стороны замка капота размешены болты, удерживающие бампер на верхнем участке корпуса. Ключом Т30 крепежные элементы откручиваются.
  2. У колесных арок под противотуманными фарами отвинчивается 5 шурупов. Потребуется приложить усилие, т.к. из-за постоянного контакта с водой и солью металл подвергается коррозии.
  3. В последнюю очередь раскручиваются и снимаются болтовые крепления с передней части бампера, приближенные к автомобильному днищу. Боковые вертикальные крепежи не препятствуют демонтажу, их затрагивать не стоит.
  4. Поддев с внутренней стороны рукой, конструкцию аккуратно снимают с пластиковых защелок. Пользоваться металлическими инструментами не рекомендуется, чтобы не повредить покрытие или полностью не разрушить пластик.
  5. Уложив демонтированный бампер на коврик или мягкое полотно, откручиваются болты, удерживающие радиаторную решетку.

Легкий способ

Опасность заключается в том, что для выполнения раздельного демонтажа потребуется отгибание пластиковой детали. Чересчур сильный нажим или другое неосторожное движение приведет к поломке.

  1. В первую очередь отвинчиваются 4 верхних болта на участках крепления к бамперу. С предельной осторожностью решетка отгибается вперед.
  2. На одной линии с центром эмблемы компании зафиксированы саморезы. Для доступа к крепежам применяется гибкая отвертка.
  3. После откручивания саморежущих винтов выступы аккуратно выводятся из пазов.
  4. Центральный «рог» отводится в верхнем направлении. Осторожно наклоняя и постепенно выдвигая решетку вперед, добиваются отщелкивания пластиковых фиксаторов.

Демонтаж завершается извлечением детали из бамперного узла.

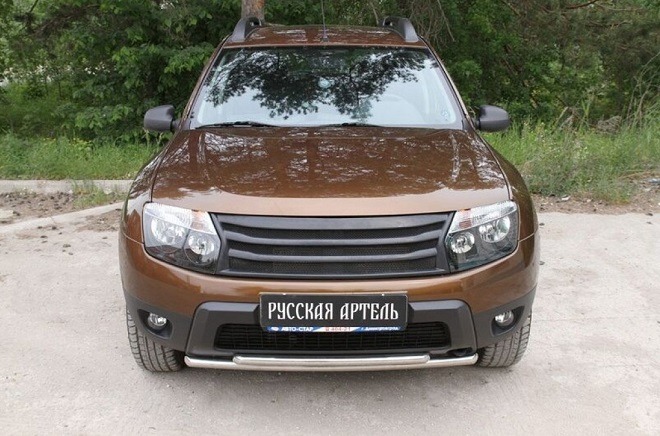

Тюнинг радиаторной решетки в стиле «Чероки»

Из множества решений для тюнинга «Чероки» — это самый востребованный вариант. Владельцы Рено Дастер преобразуют свои автомобили, добиваясь внешнего сходства с джипом. Для этого приходится демонтировать и заменять штатные радиаторные решетки.

Подбирая окраску, руководствуются конечными задачами. Если дизайн транспортного средства планируется в милитаристическом стиле, защита переднего бампера окрашивается в цвета, напоминающие хром. В остальных случаях выбирают тона, соответствующие кузову. Ячейки для контраста покрывают черной краской.

Торговые организации предлагают автолюбителям готовые решетки радиаторов, выполненные в разных стилевых решениях. Покупая изделие, в первую очередь обращается внимание на размещение креплений. Отверстия должны соответствовать заводской комплектации. В противном случае невозможно установить деталь на Renault Duster без комплекса дополнительных мероприятий.

Установка тюнингованной радиаторной решетки проводится в порядке, обратном демонтажу. Полностью снимать бамперный узел необязательно.
