Замок крышки багажника Калина, Приора (Хэтчбек) с электроприводом

Уважаемые покупатели, во избежание ошибок при отправке замка крышки багажника с электроприводом ВАЗ 1118 Лада Калина, Калина 2, Приора в строке “Комментарий” указывайте, модель вашего автомобиля, год выпуска.

Замок — механическое, электронное или комбинированное устройство фиксации. Используется для запирания дверей и иных дверных конструкций, применяемых в автомобиле, а также для обеспечения их блокировки с целью предотвращения похищения предметов из салона транспортного средства. В зависимости от принципа действия привода различают замки механические и электронные.

Автомобильный замок предназначен для закрытия дверей, капота, багажника и предотвращения несанкционированного доступа в автомобиль. Современный замок является важным элементом системы пассивной безопасности автомобиля.

Замок багажника 1118-5606010-10 с электроприводом (активатор), обеспечивает автоматическое открытие крышки багажника Лада Калина / ВАЗ 1117, 1118, 1119, Лада Калина 2, Лада Приора Хэтчбек / ВАЗ 2172, чем существенно упрощает жизнь водителю данного транспортного средства.

Функция автоматического открытия багажника – довольно новая опция, к существованию которой, большинство автовладельцев новых моделей машин, только начинает привыкать.

Конструктивно электронный замок крышки багажника в сборе в автомобиле Лада Калина / ВАЗ 1117, 1118, 1119, Лада Приора Хэтчбек / ВАЗ 2172, Лада Калина 2 объединяет механическую и электронную часть.

1. Шайба 6 стопорная (00001-0025982-71), 2. Гайка М5 с зубчатым буртиком (00001-0038318-01), 3. Облицовка замка крышки багажника (11180-5606058-10), 4. Кнопка (21080-6302015-00), 5. Привод замка (11190-6305070-00), 6. Прокладка привода замка (11180-5606075-00), 7. Цилиндр замка (21230-6105420-00), 7. Цилиндр замка (21230-6105420-10), 7. Цилиндр замка (21230-6105420-20), 8. Тяга привода замка (11180-5606054-20), 9. Гайка М6 с зубчатым буртиком (00001-0038321-01), 10. Замок крышки багажника (11180-5606010-10) , 11. Фиксатор замка (11180-5606064-20), 12. Шайба 6 стопорная (00001-0026068-70), 13. Винт М6х16 (00001-0033130-01).

Механическая часть обеспечивает реализацию основных функций: закрытие, открытие, запирание, отпирание. Электронная часть представлена различными электронными системами управления механической частью – центральный замок, дистанционное управление, система интеллектуального доступа.

Механическая часть замка в зависимости от производителя, модели автомобиля, типа двери имеет различную конструкцию. Вместе с тем можно выделить следующее общее устройство автомобильного замка: запорный, рычажный и блокирующий механизмы.

Запорный механизм замков автомобилей разных марок, как правило, имеет различную конструкцию. При закрытии двери, в зависимости от конструкции автомобиля, поворотная защелка заходит за скобу держателя замка. Стопорная собачка фиксирует положение поворотной защелки с помощью фиксирующей выемки. В конструкции собачки имеется две фиксирующие выемки – основная и дополнительная. В основной выемке собачки поворотная защелка находится при полном закрытии двери.

Блокирующий механизм осуществляет запирание и отпирание замка автомобиля. Суть блокировки заключается в дезактивации рычажного механизма, т.е. не позволяет открыть дверной механизм с помощью ручки. В большинстве своем блокируется наружный привод. Блокирующий механизм имеет два вида привода – механический и электромеханический, которые реализованы параллельно друг другу. Механический привод связывает цилиндр замка с механизмом блокировки и позволяет с помощью физического ключа заблокировать (разблокировать) замок.

Механический привод дублирует электромеханическую конструкцию привода. Электромеханический привод блокирующего механизма объединяет электродвигатель и червячный редуктор, встроенный в корпус замка. Электродвигатель в конструкции привода является исполнительным устройством системы центрального замка. Электромеханический привод преобразует вращательное движение электродвигателя в поступательное движение запорного рычага, при котором происходит блокировка рычажного механизма замка.

Суть работы активатора (электропривода), позволяющего добиться подобного результата, в принципе, не сложная: когда кто-нибудь нажимает на соответствующую кнопку в салоне автомобиля, через эту деталь приводится в действие замок крышки багажника, в результате чего она открывается.

Мелочь, но зато как упрощает жизнь владельцам транспортных средств, особенно в холодное время года (замерзание замочной скважины). Это устройство совместимо со стандартным (механическим) замком, а значит, при открытии крышки багажного отделения, можно пользоваться одновременно двумя способами, что, кстати, повышает стойкость к взлому.

При использовании замка крышки багажника ВАЗ 1118 Лада Калина, Приора, Калина 2 с электроприводом – багажный отсек, может открываться с использованием кнопки брелочка дистанционного управления, либо с помощью кнопки, вмонтированной в багажную крышку.

Замок крышки багажника 1118-5606010-10 с электроприводом Лада Калина, Приора, Калина 2 – безусловно, полезная и нужная вещь, но только в том случае, когда его установка будет оправданна.

Другие артикулы товара и его аналогов в каталогах: 11180560601010, 11180-5606010-10.

ВАЗ 1117-1119 / Лада Калина, ВАЗ 2170-72 /Лада Приора, ВАЗ 2192-94 / Лада Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить, заменить замок крышки багажника с электроприводом у автомобиля Лада Калина.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

Замена замка крышки багажника Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172 и его привода

Вам потребуются: ключи «на 10», «на 13», торцовые ключи (головка) «на 10», «на 13», отвертки с плоским и крестообразным лезвием, пассатижи.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи ваз 2170.

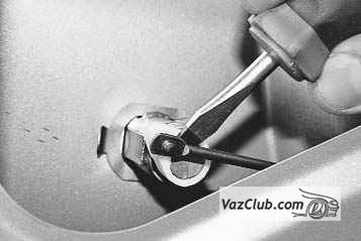

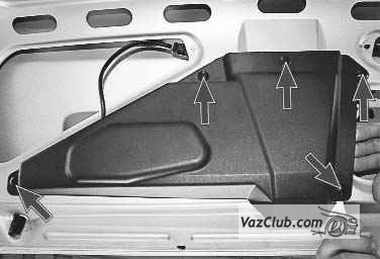

2. Подденьте отверткой пять пистонов крепления облицовки замка…

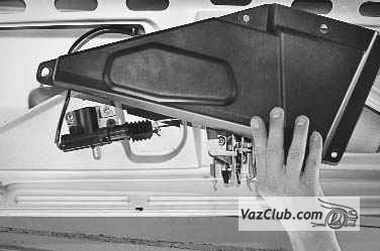

3. …и снимите облицовку.

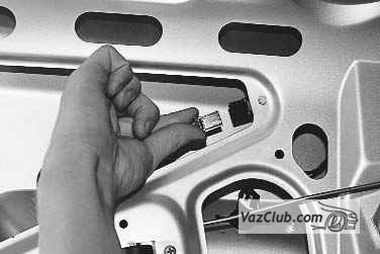

4. Разъедините колодку жгута проводов питания lada priora моторедуктора блокировки замка.

5. Выверните два винта крепления моторедуктора к внутренней панели крышки багажника ваз 2171.

6. Отсоедините шток моторедуктора от тяги привода замка лада приора и снимите моторедуктор.

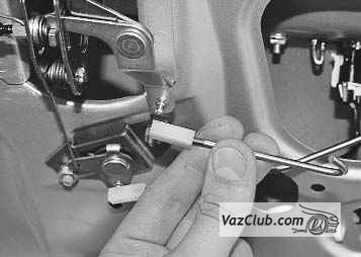

8. Подденьте отверткой наконечник тяги, идущей от выключателя замка…

9. …и отсоедините тягу от рычага привода замка.

10. Подденьте отверткой тягу…

11. …и отсоедините ее от выключателя замка лада приора.

12. Сдвиньте влево и снимите скобу выключателя замка.

13. Выньте выключатель замка из отверстия в крышке багажника ваз 2172.

14. Ослабьте затяжку винта крепления тяги. Пометьте положение замка на крышке багажника.

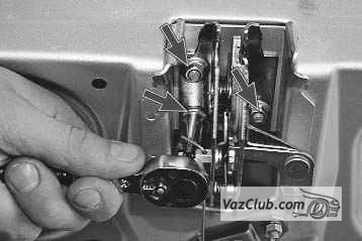

15. Торцовым ключом «на 10» отверните три гайки крепления замка…

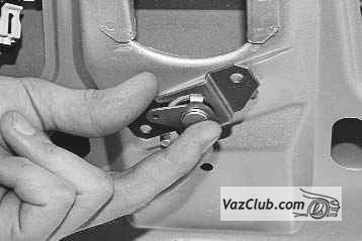

16. …и снимите замок, выведя тягу из поводка привода замка.

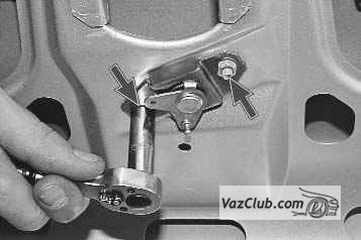

17. Торцовым ключом «на 10» отверните две гайки крепления рычага привода замка лада приора…

18. …и снимите рычаг.

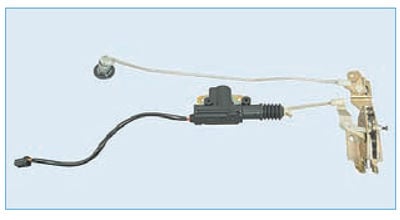

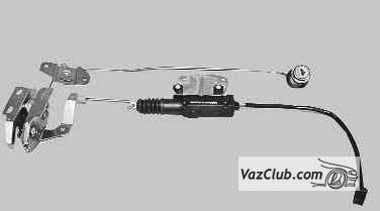

Так выглядят снятые с автомобиля замок крышки багажника и детали его привода.

19. Перед установкой нового замка ваз 2170 priora смажьте его трущиеся поверхности консистентной смазкой.

20. Установите снятые детали в порядке, обратном снятию.

Ремонт Priora 266

Снятие замка крышки багажника

Работу проводим при замене замка или при необходимости смазки замка и его привода.
Для снятия замка крышки багажника вынимаем пять пистонов крепления декоративной крышки замка…

…и снимаем крышку.

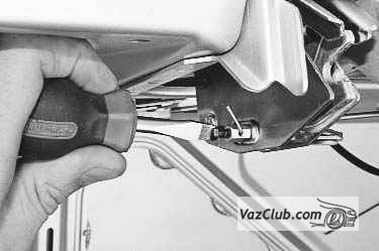

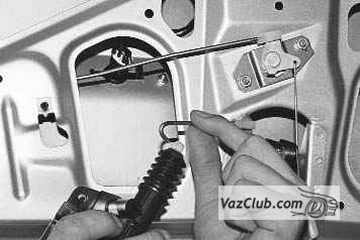

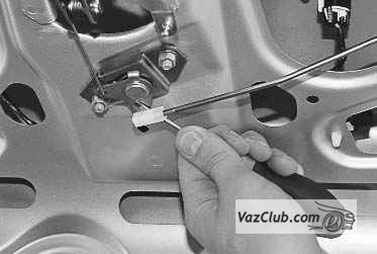

Шлицевой отверткой отсоединяем тягу электропривода блокировки замка от рычага замка…

…и отсоединяем тягу от штока электропривода блокировки.

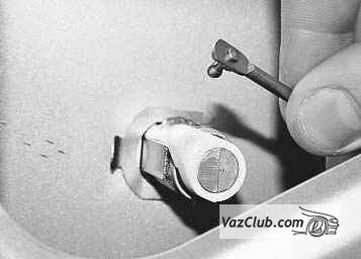

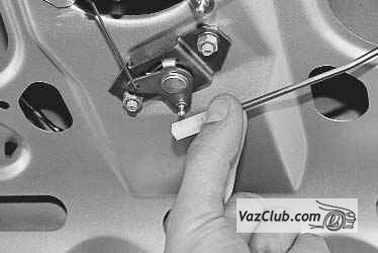

Поддев шлицевой отверткой, отсоединяем тягу цилиндрового механизма замка от промежуточного рычага привода.

Шлицевой отверткой ослабляем затяжку винта крепления тяги привода замка.

Головкой «на 10» отворачиваем две гайки крепления промежуточного рычага привода.

Снимаем промежуточный рычаг, разъединяя его с тягой цилиндрового механизма замка.

Пассатижами выпрямляем конец тяги и снимаем ее с механизма замка.

Нажав на фиксатор, отсоединяем колодку жгута проводов от электропривода блокировки замка.

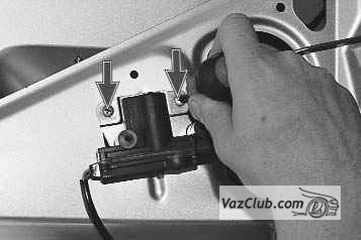

Крестообразной отверткой отворачиваем два самореза крепления электропривода блокировки замка…
…и снимаем его.
Маркером помечаем положение механизма замка относительно крышки багажника.

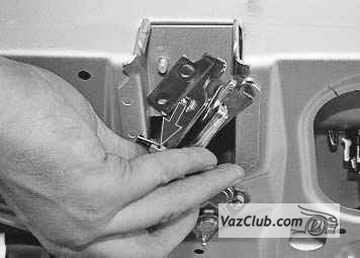

Головкой «на 10» отворачиваем три гайки крепления замка…

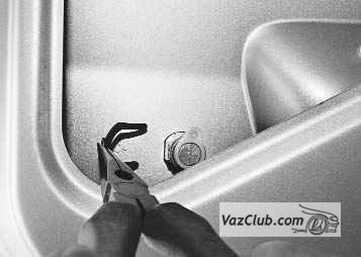

Пассатижами снимаем скобу крепления цилиндрового механизма замка.
Снаружи автомобиля…

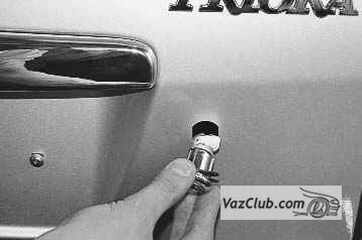

…вынимаем цилиндровый механизм вместе с резиновой прокладкой из крышки багажника.

Замок крышки багажника с электроприводом
Устанавливаем замок в обратной последовательности, не затягивая гайки его крепления. Закрываем и затем открываем крышку багажника и не сдвигая замок, затягиваем гайки его крепления.

Перед установкой декоративной крышки замка обязательно проверяем работоспособность механизма зам ка крышки багажника. В случае несрабатывания электропривода замка или цилиндрового механизма замка следует провести регулировку длины тяги вращением пластмассового наконечника тяги.

автонастрой

Сайт по автомобилям и ремонту.

Неисправности багажника Lada Priora

• Июль 23, 2017
• Vikzorin

После хорошо проведённых выходных счастливый владелец «Приоры», наконец, возвращается домой. Позади километры намотанных на колёса километров. Прекрасная природа и досуг. Правда, несколько раздражал на обратном пути странный шум в районе багажника. Но когда начался дождь, то его стало не так слышно. Поездка удалась. Сейчас только достать из багажника снаряжение и в дом. Но что это? Всё что лежало там сильно промокло! Как это могло произойти? Да и с самой крышкой что-то не то. Где неисправность? Надо разбираться.

ОСНОВНЫЕ ПОЛОМКИ И НЕСТЫКОВКИ У БАГАЖНИКА «ПРИОРЫ»

Технически, эти неисправности появляются только из-за трёх основных причин:

1. Механическое повреждение крышки (двери) багажника.
2. Коррозия кузова.
3. Износ уплотнителя крышки багажника «Приоры».

Сразу нужно оговориться. Две первые причины рассматривать вплотную в этой теме не стоит. Эти работы находятся в компетенции специалистов кузовных работ и требуют не только специальных навыков, но и множества специальных инструментов и приспособлений, не говоря о материалах. Поэтому обращаться нужно только к ним в случае обнаружения коррозии или повреждения.

Отдельным вопросом идёт и проблематичное открывание багажника. Здесь есть вероятность двух неисправностей:

1. Плохая регулировка или износ петель.
2. Поломка замка, или нарушение совмещение замка багажника.

Эту неисправность (петли) уже вполне можно устранить самостоятельно. Поэтому вопрос будет вкратце рассмотрен.

УСТРОЙСТВО БАГАЖНИКА «ПРИОРЫ»

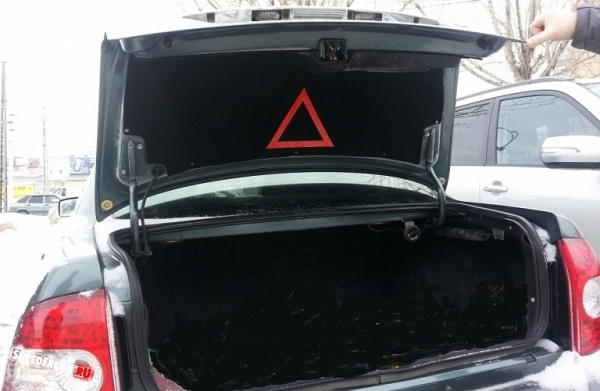

Отсек, в задней части автомобиля, называется багажником. У «Приоры» с кузовом типа «седан», он изолирован от салона. В то же время на кузовах «универсал» и «хэтчбек», багажник совмещён с салонным пространством.

Однако и деталь эта, у упомянутых моделей кузовов, называется не крышкой, а «дверью». Это связано с тем, что и «универсал» и «хэтчбек» имеют в этой «двери» застеклённое окно. В остальном, все эти автомобили имеют похожее устройство. В эту систему входят:

• Непосредственно «дверь» (крышка багажника).
• Запирающее устройство.
• Крепёжные петли.
• Откидывающие пружины (амортизаторы на «универсал» и «хэтчбек»)
• Электропроводка.
• Активатор электрический замка.
• Уплотнитель.

На новом автомобиле, все детали отлично подогнаны, и поэтому вопросов к ним не возникает. Но со временем, появляются те самые подозрительные шумы, а на вещах, оставленных в багажнике — влага.

ИЗНОС ИЛИ НАРУШЕНИЕ РЕГУЛИРОВКИ ПЕТЕЛЬ

Эта неисправность вызывает именно появление неприятных звуков. Багажник «гремит». Именно плотное присоединение поверхности багажника к кузову «Приоры» позволяет избежать дребезжания во время движения. Ведь в этот момент, волей-неволей усиливается вибрация. И соответственно, если петли слабые, начинается «биение».

Определение неисправности: Открыть крышку, и просто пошатать её на петлях. Люфт будет сразу ощутим.

Устранение: Как правило, в этом случае неисправные петли «Приоры» просто заменяются. Крышка (дверь) снимается с петлями, и ставятся новые.

ЗАМОК БАГАЖНИКА И ЕГО ПРИВОД

При этой неисправности багажный отсек, как правило, не закрывается. А в случае с электроактиватором не открывается. То есть, если неисправна механическая часть устройства, то при попытке закрыть отсек, крышка не фиксируется. А если неисправность в электрической составляющей, то при нажатии на кнопку активации, не происходит автоматического открытия.

Ну тут совет только один. Проще всего оправляться в сервис. Либо читать отдельную статью — Замок багажника «Приоры».

ВОДА В БАГАЖНИКЕ «ПРИОРЫ»

И вот основной вопрос статьи. Итак, все предметы в отсеке мокрые. Что делать?

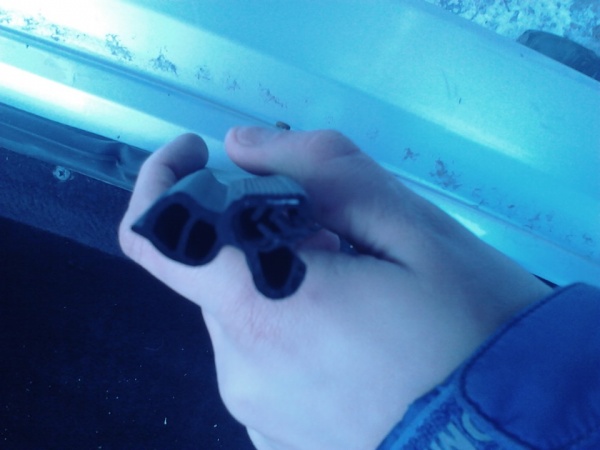

В первую очередь внимательно осмотреть уплотнитель по срезу кузова. Его изъяны будут заметны при простом осмотре. Это прорывы или критические потёртости. Также можно полить на закрытый отсек водой. И проверить, в месте повреждения, обнаружатся свежие потёки.

ЧТО ДЕЛАТЬ ПРИ ТАКОЙ НЕИСПРАВНОСТИ

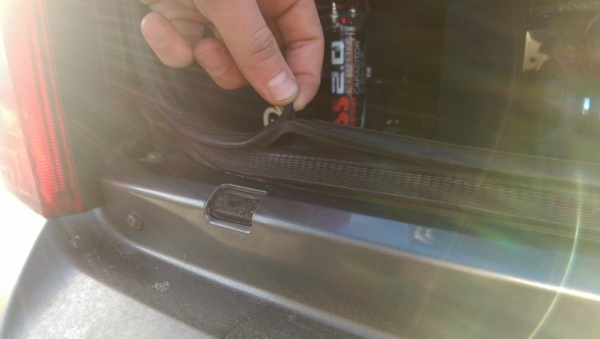

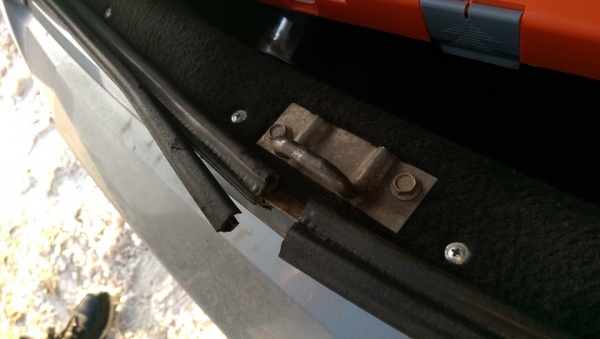

Тут ответ однозначный, только менять уплотнитель крышки «Приоры». Это несложная операция, и доступна любому автовладельцу. Старая «резинка» просто снимается с бортика начиная от района замка крышки. И по кругу. Потом, тщательно протирается посадочное место.
